现浇箱梁施工技术交底及施工方案一、施工技术交底1. 工程概况现浇箱梁是桥梁工程中常见的构件，主要用于横跨道路、河流等地方。

本次施工的箱梁长度为30米，宽度为2米，采用现浇施工方式。

2. 施工准备•材料准备：混凝土、钢筋、模板等•设备准备：搅拌机、起重机、模板支撑架等•人员组织：现场施工人员、安全保障人员等3. 施工工艺•钢筋加工：按照设计要求，对钢筋进行加工和组装•模板安装：将预制好的模板安装到指定位置•混凝土搅拌：在搅拌站进行混凝土的搅拌•现浇施工：将混凝土预制体运至箱梁模板内进行现浇施工•养护处理：完成浇筑后对箱梁进行养护处理，保证强度和质量二、施工方案1. 施工步骤步骤一：预备工作1.确定施工方案和技术要求2.对施工现场进行清理和平整3.检查施工材料和设备是否齐全步骤二：钢筋加工和模板安装1.按照设计要求对钢筋进行加工和组装2.将模板安装到箱梁位置并进行调整步骤三：混凝土搅拌和运输1.在搅拌站进行混凝土的搅拌2.将混凝土运至施工现场步骤四：现浇施工和养护处理1.将混凝土预制体运至箱梁模板内进行现浇施工2.完成浇筑后对箱梁进行养护处理2. 施工注意事项•施工过程中要加强安全管理，严格按照施工方案进行操作•注意施工现场的通风和照明，保证施工人员的安全•对施工材料和设备进行定期检查，确保施工质量3. 施工质量控制•钢筋的加工和组装要符合设计要求•混凝土的搅拌比例和质量要符合标准•现浇施工过程要保证混凝土均匀性和密实性以上是现浇箱梁施工技术交底及施工方案的相关内容，希望施工过程顺利进行，质量符合要求。

中交集团第一公路工程局第三工程有限公科技开发项目编号：MZ48/1580移动模架现浇箱梁施工技术验收文件中交集团第一公路工程局二○○九年十一月完成单位：中交集团第一公路工程局第三工程有限公司协作单位:曹妃甸工业区1#桥工程项目部项目负责人：李凡课题组主要人员：报告执笔:石玉报告审核：李凡总目录1、验收大纲2、工作报告3、技术研究报告4、社会经济效益分析报告5、应用单位使用情况报告6、经费使用情况报告7、其它文件1）MZ48/1580移动模架现浇箱梁施工方案2）MZ48/1580移动模架现浇箱梁施工技术交底3）MZ48/1580移动模架安装方案4) MZ48/1580移动模架使用说明书5）MZ48/1580移动模架过孔前检查项目6）MZ48/ 1580移动模架液压系统说明书验收大纲科技开发项目验收大纲一、项目来源：中交集团第一公路工程局第三工程有限公司科技开发项目。

二、组织验收单位:中交集团第一公路工程局第三工程有限公司主持验收单位：中交集团第一公路工程局第三工程有限公司三、验收形式:会议验收.由组织验收单位召集公司相关处室负责人组成验收委员会，并委托公司技术发展处主持验收工作。

验收委员会设委员7名。

四、验收目的为有效、合理地组织管理科技开发项目，评价科技开发项目合同执行的质量和效果，以有利于推动企业的科技进步.五、验收依据1、中交集团第一公路工程局《技术创新与科技开发管理办法》；2、项目合同书；3、相关的技术标准、规范和规程等。

六、验收内容1、依据合同书，对项目的合同任务完成情况和经费使用情况进行考核评价；2、审查该项目的技术资料是否齐全，数据是否正确、详实、符合有关规定;3、审查成果在实际应用中的效果及效益等情况。

七、提供的技术文件1、验收大纲2、工作报告3、技术研究报告4、项目合同书5、其它文件（1）验收大纲(2）技术研究报告（3) MZ48/1580移动模架现浇箱梁施工方案(4） MZ48/1580移动模架现浇箱梁施工技术交底（5) MZ48/1580移动模架安装方案（6）MZ48/1580移动模架使用说明书（7) MZ48/1580移动模架过孔前检查项目（8）MZ48/1580移动模架液压系统说明书工作报告工作报告本课题所要解决的主要技术难点和问题：MZ48/1580移动模架逐孔现浇施工的关键技术与工艺，特别是模架的安装及过孔安全技术保障。

预应力混凝土箱梁施工技术规程一、前期准备工作1.1 施工前，应对工程施工图、设计文件、施工方案等进行认真研究，并组织技术交底会，确保施工方案符合设计要求。

1.2 进行现场勘测和检查，确保基础和支撑结构的平整度、垂直度和水平度满足要求。

1.3 确定预应力混凝土材料供应商，并对材料进行检查，包括水泥、砂、石等原材料的质量和规格。

1.4 检查预应力钢束的质量和规格，确保符合设计要求。

1.5 撰写施工组织设计方案，明确施工组织、施工人员、施工流程、质量控制等方面的要求，确保施工顺利进行。

二、模板制作2.1 根据设计要求，制作箱梁模板，包括箱梁底板模板、箱梁侧面模板、箱梁墙板模板等。

2.2 箱梁模板的制作应符合设计要求和工程质量标准，确保模板的尺寸精度、平整度和垂直度满足要求。

2.3 在箱梁模板的制作过程中，应特别注意模板的防潮、防震、防变形等措施。

2.4 在制作箱梁模板时，应根据设计要求和施工实际情况，确定模板的拆卸方式和时间，以保证施工进度和质量要求。

三、钢筋加工和安装3.1 根据设计要求和施工图纸，对预应力钢束进行加工和预应力处理，确保钢筋的质量和规格符合要求。

3.2 在预应力钢束的加工和预应力处理过程中，应特别注意钢筋的防锈、防腐、防弯曲等措施。

3.3 根据设计要求和施工图纸，对钢筋进行精确的定位和安装，确保钢筋的位置和间距符合要求。

3.4 在钢筋的安装过程中，应特别注意钢筋与模板的间隙、钢筋的弯曲、连接和固定等措施，以确保钢筋的稳定性和安全性。

四、混凝土浇筑和预应力张拉4.1 在混凝土浇筑前，应根据设计要求和施工图纸，确定浇筑顺序、浇筑方式、混凝土配合比、施工温度和湿度等要求。

4.2 在混凝土浇筑过程中，应特别注意混凝土的均匀性、流动性和密实性，确保混凝土的质量和强度符合要求。

4.3 在混凝土浇筑完成后，应根据设计要求和施工图纸，对预应力钢束进行张拉，确保预应力钢束的张力符合要求。

4.4 在预应力钢束张拉完成后，应进行钢筋的锚固和封端，确保钢筋的稳定性和安全性。

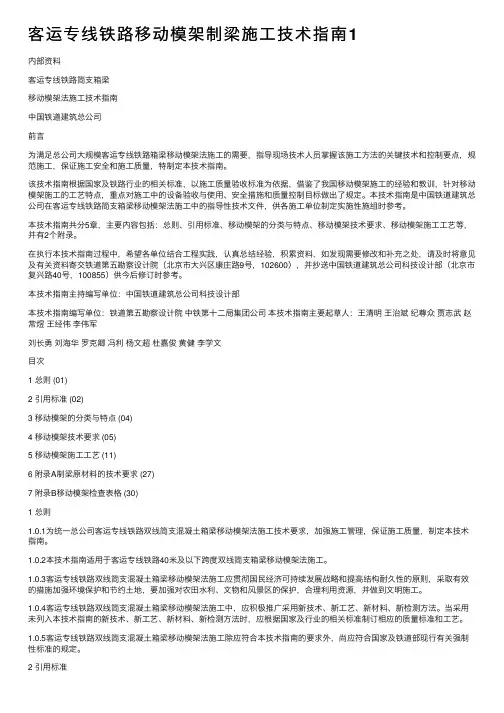

客运专线铁路移动模架制梁施⼯技术指南1内部资料客运专线铁路简⽀箱梁移动模架法施⼯技术指南中国铁道建筑总公司前⾔为满⾜总公司⼤规模客运专线铁路箱梁移动模架法施⼯的需要，指导现场技术⼈员掌握该施⼯⽅法的关键技术和控制要点，规范施⼯，保证施⼯安全和施⼯质量，特制定本技术指南。

该技术指南根据国家及铁路⾏业的相关标准，以施⼯质量验收标准为依据，借鉴了我国移动模架施⼯的经验和教训，针对移动模架施⼯的⼯艺特点，重点对施⼯中的设备验收与使⽤、安全措施和质量控制⽬标做出了规定。

本技术指南是中国铁道建筑总公司在客运专线铁路简⽀箱梁移动模架法施⼯中的指导性技术⽂件，供各施⼯单位制定实施性施组时参考。

本技术指南共分5章，主要内容包括：总则、引⽤标准、移动模架的分类与特点、移动模架技术要求、移动模架施⼯⼯艺等，并有2个附录。

在执⾏本技术指南过程中，希望各单位结合⼯程实践，认真总结经验，积累资料，如发现需要修改和补充之处，请及时将意见及有关资料寄交铁道第五勘察设计院（北京市⼤兴区康庄路9号，102600），并抄送中国铁道建筑总公司科技设计部（北京市复兴路40号，100855）供今后修订时参考。

本技术指南主持编写单位：中国铁道建筑总公司科技设计部本技术指南编写单位：铁道第五勘察设计院中铁第⼗⼆局集团公司本技术指南主要起草⼈：王清明王治斌纪尊众贾志武赵常煜王经伟李伟军刘长勇刘海华罗克卿冯利杨⽂超杜嘉俊黄健李学⽂⽬次1 总则 (01)2 引⽤标准 (02)3 移动模架的分类与特点 (04)4 移动模架技术要求 (05)5 移动模架施⼯⼯艺 (11)6 附录A制梁原材料的技术要求 (27)7 附录B移动模架检查表格 (30)1 总则1.0.1为统⼀总公司客运专线铁路双线简⽀混凝⼟箱梁移动模架法施⼯技术要求，加强施⼯管理，保证施⼯质量，制定本技术指南。

1.0.2本技术指南适⽤于客运专线铁路40⽶及以下跨度双线简⽀箱梁移动模架法施⼯。

箱梁架设技术交底书1. 引言箱梁是一种常见的支撑结构，经常用于道路、桥梁和建筑物的建设中。

本文档旨在介绍箱梁架设的技术要点和注意事项，以确保施工的安全和质量。

2. 箱梁架设前的准备工作在进行箱梁架设前，需要进行以下准备工作：•准备施工图纸和相关规范文件，确保施工按照技术要求进行。

•检查并确认所有施工设备和工具的完好性和可靠性。

•对施工现场进行清理和平整，确保施工环境安全。

3. 箱梁架设的工序和技术要点3.1 搭设脚手架和安全网在进行箱梁架设前，必须搭设脚手架和安全网，以确保施工人员的安全。

脚手架应牢固稳定，符合相关梁架设的规范要求。

安全网应该覆盖施工区域的所有可能坠落物体的位置。

3.2 安装导轨和调整方位在箱梁架设的过程中，需要先安装好导轨，并调整导轨的方位和高程，确保其与设计要求相符。

导轨应该平整且牢固，以便箱梁安装时的准确对接。

3.3 安装箱梁安装箱梁时，应先将箱梁运送到准确的位置，并进行对接。

在对接过程中，应严格按照设计要求进行调整和校验。

箱梁的安装过程应经过严格的检查和确认，以确保其稳定和牢固。

3.4 进行箱梁的预应力张拉箱梁架设完成后，需要进行预应力张拉，以增加箱梁的承载能力。

预应力张拉的过程应符合相关规范要求，并且应进行严格的监测和检验。

3.5 进行箱梁的防腐处理为了延长箱梁的使用寿命，需要对其进行防腐处理。

防腐处理应按照相关要求进行，确保其具有良好的防腐性能。

4. 施工注意事项在进行箱梁架设时，需要注意以下事项：•施工人员必须穿戴符合安全要求的个人防护装备，如安全帽、安全鞋等。

•架设箱梁的操作应由经过培训和持有相应岗位证书的人员进行。

•架设过程中，应密切关注天气状况，并根据天气情况采取相应的防范措施。

•确保施工现场的秩序和安全，禁止闲人靠近施工区域。

5. 总结本文档介绍了箱梁架设的技术要点和注意事项。

通过严格按照技术要求进行施工，可以确保箱梁架设的安全和质量。

施工人员在进行箱梁架设时，应遵循相关规范和操作要求，确保施工的顺利进行。

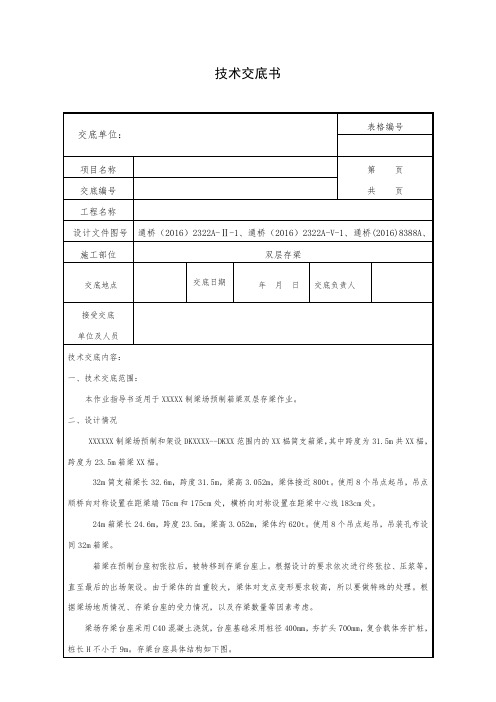

技术交底书
图：双层存梁台座结构示意图
三、开始施工的条件及施工准备工作
当箱梁在制梁台座上初张完毕，相关技术员送与提梁队提梁通知单（记载脱模台座，梁号，养
护位置），提梁队观察人员检查运梁通道上是否有路障，是否有混凝土颗粒及铁屑，制梁区是否存在布料机等。

如有路障不可以提梁，现场技术员负责协调。

如无路障正常提梁。

需注意的是，提梁队司机每天清早负责检查提梁机系统，油管，电路，指挥负责检查轮胎，两人填
写日常检查维修记录。

四、施工工艺
XXXX制梁场设计为1个静载试验台座、XX个双层存梁台座，其中有XX个为32m与24m箱梁共用台座，XX个32m箱梁专用台座。

前XX排为箱梁养护区，后XX排为存梁区。

根据提梁通知单的内容脱模至养护区，待养护14天完成后再根据技术员提供的提梁通知单倒至存梁区储存。

双层存梁前先将单层存梁橡胶垫板换成双层存梁橡胶垫板，然后安装存梁用钢板框，框内填砂，测量找平四支点，最后将上层箱梁准确安放到四个存梁支点上。

1、下层箱梁每个存梁支墩上各安放一块双层存梁橡胶垫。

小箱梁预制及架设施工工法1 工法概述本工法所述为预制预应力钢筋混凝土小箱梁，采用先简支后连续的方法进行施工。

小箱梁梁高220cm。

单幅桥面宽15。

5m，布置5片小箱梁，箱梁横向间距3。

0m。

边梁顶板宽300cm，中梁顶板宽250cm；每片小箱梁之间纵向留50cm 现浇湿接缝。

每片预制梁跨中设有3道中横梁，横梁之间采用现浇湿接头连接。

预制小箱梁的重量：边跨边梁1850KN,边跨中梁1750KN,中跨边梁1830KN, 中跨中梁1720KN。

梁体混凝土标号为C50。

预应力束则采用φs15。

2mm的高强度低松弛钢绞线，腹板与顶板分别设有正、负弯矩钢束，预应力管道采用真空压浆填充，压浆强度不低于40MPa.安装采用架桥机进行架设安装.桥面横坡采用结构找坡，利用盖梁及支承垫石来调整。

工法特点为运用模板场加工好的定型钢模，通过严格的施工管理，可确保生产出优良的预制箱梁。

运用自行设计的大跨度、大吨位龙门起重机，起梁、移梁、运梁、提梁安全可靠,降低了劳动强度、效率高。

流水化作业，施工进度快。

本施工工法适用于跨江河、跨铁路桥和高架桥（斜交或正交）的先简支后连续预应力混凝土公路箱梁施工，也适用于其它跨度的先简支后连续预应力混凝土箱梁现场施工.2 一般要求2.1 技术管理2。

1。

1施工前完成设计图纸会审和设计技术交底,施工方案和专项技术措施的审核、审批.2.1.2对所用参与施工的人员进行技术培训和交底。

2.1。

3 关键工序进行书面会签或联签。

2.1.4施工过程中及时进行阶段性技术分析总结.2。

2 作业人员2。

2。

1所有人员必须进行技术培训和安全教育，特种作业作业人员持证上岗.2.2.2作业人员身体健康，无妨碍施工的病症,严禁酒后作业。

2.2。

3必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施.2.2.4 作业人员必须遵守劳动纪律，作业时应服从统一指挥,相互协调，严禁违章指挥、违章作业。

2.3 设备材料2。

第1篇一、工程概况1. 工程名称：XX桥梁工程2. 工程地点：XX省XX市XX县3. 工程规模：XX米/XX米4. 施工单位：XX建设集团有限公司5. 施工时间：XX年XX月XX日至XX年XX月XX日二、施工方案编制依据1. 《公路桥梁施工及验收规范》（JTG F80/1-2017）2. 《移动模架施工技术规范》（JTG/T F50-2011）3. 《桥梁工程质量检验标准》（JTG/T F60-2014）4. 设计文件及相关资料5. 施工单位内部管理制度三、施工工艺流程1. 施工准备2. 模架组装与调试3. 钢筋施工4. 混凝土浇筑5. 模架移位与拆除6. 桥梁体系转换7. 施工质量检查与验收8. 施工安全及环境保护四、施工准备1. 技术准备（1）组织施工人员学习设计文件、施工规范、安全技术操作规程等。

（2）编制详细的施工方案，明确施工工艺、施工方法、施工顺序、质量控制点等。

（3）制定应急预案，确保施工过程中遇到突发情况能够迅速处理。

2. 材料准备（1）钢筋、水泥、砂石等原材料应符合设计要求和质量标准。

（2）模板、支架、螺栓等周转材料应满足施工需求，并确保质量。

3. 机械设备准备（1）移动模架、混凝土搅拌站、运输车辆等设备应满足施工要求。

（2）确保机械设备运行正常，定期进行维护保养。

4. 施工场地准备（1）平整施工场地，确保场地满足施工要求。

（2）设置临时设施，如办公室、宿舍、食堂等。

五、模架组装与调试1. 模架组装（1）根据设计图纸和施工方案，将模架各部件进行组装。

（2）组装过程中，确保各部件连接牢固、尺寸准确。

2. 模架调试（1）对组装完成的模架进行调试，确保其垂直度、水平度、刚度等符合设计要求。

（2）检查模架的电气、液压系统，确保其运行正常。

六、钢筋施工1. 钢筋加工（1）根据设计图纸和施工方案，加工钢筋。

（2）确保钢筋加工尺寸准确，符合设计要求。

2. 钢筋绑扎（1）按照设计图纸和施工方案，绑扎钢筋。

目录第一章编制说明.................................................................................................... - 7 -1.1、编制依据 ................................................................................................... - 7 -1.2、编制原则................................................................................................... - 8 -1.3、编制围 ...................................................................................................... - 8 -1.4、编制目的................................................................................................... - 8 -第二章工程概况.................................................................................................... - 9 -2.1、项目概况................................................................................................... - 9 -2.2、桥梁结构形式 .......................................................................................... - 10 -2.3、预制梁概况.............................................................................................. - 12 -2.4、自然条件 ................................................................................................. - 13 -2.5、运梁线路选择 .......................................................................................... - 13 -第三章工程施工总体部署..................................................................................... - 13 -3.1、施工进度计划安排.................................................................................... - 13 -3.2、施工组织机构 .......................................................................................... - 14 -3.3、人员及组织安排....................................................................................... - 16 -3.4、施工资源准备 .......................................................................................... - 17 -3.5、施工准备工作 .......................................................................................... - 18 -3.5.1、施工技术准备................................................................................. - 18 -3.5.2、施工设备准备 ................................................................................ - 19 -3.5.3、施工现场准备 ................................................................................ - 19 -3.5.4、箱梁运输路线规划 ........................................................................ - 20 -第四章施工技术案及施工法 ................................................................................ - 23 -4.1、总体工艺概述.......................................................................................... - 23 -4.2、预制箱梁安装工艺 .................................................................................. - 23 -4.3、箱梁施工工序 ......................................................................................... - 24 -4.4、简支变连续砂筒临时支座及永久支座施工................................................ - 26 -4.4.1、工艺特点....................................................................................... - 26 -4.4.2、工艺原理 ...................................................................................... - 27 -4.4.3、临时支座制作施工 ........................................................................ - 27 -4.4.4、支座安装 ...................................................................................... - 28 -4.5、箱梁装梁与运输...................................................................................... - 29 -4.5.1、箱梁运输....................................................................................... - 29 -4.5.2、箱梁运输注意事项 ........................................................................ - 29 -4.5.3、装梁 .............................................................................................. - 31 -4.6、架桥机箱梁架设工艺............................................................................... - 32 -4.6.1、架桥机拼装 ................................................................................... - 32 -4.6.2、试吊 ............................................................................................. - 38 -4.6.3、运梁车安放及运梁 ........................................................................ - 42 -4.6.4、架梁施工工艺 ............................................................................... - 44 -4.6.5、架桥机过 ...................................................................................... - 45 -4.6.6、架桥机喂梁及运梁 ........................................................................ - 46 -4.6.7、架桥机落梁................................................................................... - 47 -4.6.8、箱梁的连接................................................................................... - 48 -4.6.10、箱梁架设质量标准要求 ................................................................ - 49 -第五章质量保证体系及措施 ................................................................................ - 50 -5.1、质量保证体系.......................................................................................... - 50 -5.2、质量保证组织措施 ................................................................................... - 51 -5.2.1、建立质量管理领导小组 ................................................................... - 51 -5.2.2、质量控制制度制定 ......................................................................... - 51 -5.3、质量保证管理措施 ................................................................................... - 51 -5.4、质量保证控制措施 ................................................................................... - 51 -5.5、质量保证技术措施 ................................................................................... - 51 -5.6、质量标准及要求...................................................................................... - 52 -5.7、箱梁架设安装质量 .................................................................................. - 52 -第六章文明施工与环境保护措施 ......................................................................... - 54 -6.1、环保管理机构.......................................................................................... - 54 -6.2、环保实施措施 ....................................................................................... - 55 -6.2.1、生态环境保护措施 ......................................................................... - 55 -6.2.2、水环境保护措施............................................................................ - 55 -6.2.3、大气环境及粉尘防治措施 .............................................................. - 55 -6.2.4、固体废弃物防治措施 ..................................................................... - 55 -6.2.5、噪声污染防治措施 ........................................................................ - 56 -6.3 、环保保证措施 ....................................................................................... - 56 -6.3.1、实行三级管理制度 ......................................................................... - 56 -6.4、现场文明施工管理 .................................................................................. - 56 -第七章安全保证措施........................................................................................... - 57 -7.1、安全管理针和目标................................................................................... - 57 -7.1.1、安全管理针 .................................................................................... - 57 -7.1.2、安全管理目标................................................................................ - 57 -7.2 安全保证体系........................................................................................... - 58 -7.3 、组织保障 .............................................................................................. - 58 -7.3.1、成立预制箱梁运输、架设施工管理领导小组 ................................... - 58 -7.3.2、组建安全保证组织机构.................................................................. - 59 -7.3.3、主要人员的岗位职责 ..................................................................... - 60 -7.4、安全生产制度保证措施 ........................................................................... - 60 -7.4.1、建立健全各项安全制度 .................................................................. - 60 -7.4.2、安全生产教育与培训制度 .............................................................. - 60 -7.4.3、安全生产检查制度 ......................................................................... - 61 -7.4.4、安全技术交底制度 ......................................................................... - 61 -7.4.5、特种设备管理制度 ........................................................................ - 62 -7.4.6、特种作业人员管理制度.................................................................. - 62 -7.4.7、现场安全监管制度 ........................................................................ - 62 -7.4.8、危险源告知制度............................................................................ - 63 -7.4.9、高空作业管理制度 ........................................................................ - 63 -7.5、安全技术保障措施 .................................................................................. - 64 -7.5.1、预制箱梁吊装的一般安全技术要求................................................. - 64 -7.5.2、预制箱梁架设的安全技术措施 ....................................................... - 66 -7.5.3、架桥机架设施工的安全技术措施.................................................... - 67 -7.5.4、龙门吊吊装施工的安全技术措施.................................................... - 69 -7.5.5、运梁车运输的安全技术措施........................................................... - 70 -7.5.6、架桥机安全操作要求 ..................................................................... - 70 -7.5.7、安全标志 ...................................................................................... - 72 -7.6、监控措施 ................................................................................................ - 72 -7.7、施工人员安全措施 .................................................................................. - 72 -7.8、现场安全预控措施 .................................................................................. - 73 -7.9、安全管理措施 ......................................................................................... - 73 -7.9.1、用电安全管理................................................................................ - 73 -7.9.2、设备安全管理 ............................................................................... - 74 -7.9.3、施工现场安全防护措施.................................................................. - 75 -7.10、危险源辨识及预控措施 .......................................................................... - 76 -第八章应急救援预案 ............................................................................................ - 79 -8.1、应急处置领导小组................................................................................... - 79 -8.1.1、项目经理部成立应急处置领导小组 ................................................. - 79 -8.1.2、领导小组职责................................................................................ - 80 -8.1.3、应急处置小组成员职责分工 ........................................................... - 80 -8.2、应急资源 ................................................................................................. - 81 -8.2.1、情报、信息 ................................................................................... - 82 -8.2.2、抢险队及培训 ............................................................................... - 82 -8.2.3、互助协议 ...................................................................................... - 82 -8.3、应急响应 ................................................................................................ - 82 -8.3.1、应急准备与响应流程...................................................................... - 82 -8.3.2、值班人员及值班............................................................................ - 83 -8.3.3、应急处置原则 ............................................................................... - 83 -8.4、突发事件应急预案 .................................................................................. - 84 -8.4.1、高出坠落事故应急预案 .................................................................. - 84 -8.4.2、物体打击事故应急预案.................................................................. - 85 -8.4.3、起重伤害事故应急预案.................................................................. - 86 -8.4.4、触电事故应急措施 ........................................................................ - 88 -8.4.5、机械伤害事故应急预案.................................................................. - 88 -8.5、应急物资与装备保障................................................................................ - 91 -8.6、应急救援联系式及边可利用资源.............................................................. - 92 -8.6.1、公用联系式 ................................................................................... - 92 -8.6.2、边可利用资源联系式 ..................................................................... - 92 -附件1：QJ180T-40型架桥机计算书 .............................................................. - 93 -附件2：钢丝绳计算书................................................................................... - 93 -第一章编制说明1.1、编制依据1、《连霍高速（G30）新疆境小草湖至乌木齐段改扩建工程两阶段施工图设计》2、《公路桥涵施工技术规》（JTGT F50-2011）3、《公路工程施工安全技术规》（JTG F90-2015）4、《公路工程质量检验评定标准》（JTG F80/1-2004）5、《架桥机通用技术条件》GB 26470-20116、《起重机械安全规程》GB 6067.5-20147、《工程建设安装工程起重施工规》HG20201-20008、《建筑电气工程施工质量验收规》GB 50303-20159、《起重机械试验规和程序》GB/T 5905-201110、《重要用途钢丝绳》GB 8918-200611、《新疆维吾尔自治区公路施工标准化手册》12、《施工现场临时用电安全技术规》(JGJ46—2016)13、本企业的资源优势及建设同类工程的施工经验、施工能力、科技成果等14、《连霍高速（G30）新疆境小草湖至乌木齐改扩建项目XWGJ-1标总体施工组织设计》15、现场踏勘及调查了解的施工环境、条件等16、指挥部、监理等下发的质量管理文件1.2、编制原则1、格按照新疆维吾尔自治区公路施工标准化手册要求，切实做好箱梁架设及运输工作。

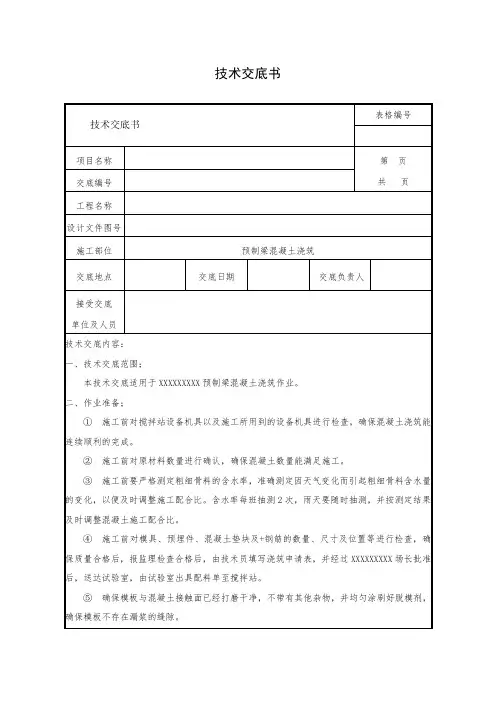

技术交底书图1 梅花式插捣示意图端头钢筋比较密，同时锚垫板也比较多，张拉时受力较大，对砼振捣密实提出了更高的要求，为防止钢筋过密出现漏振，除了采用Φ50mm及Φ30mm插入式振捣器以外，还采用附着式振捣器辅助振捣，保证砼的密实。

浇筑梁端腹板钢筋密集区的底板混凝土以及腹板混凝土时，开启腹板附着式振动器振动，边铺边振，严禁空载振动。

侧震延续时间，由现场负责浇筑人员掌握并统一指挥，一般控制在20s-30s。

待浇筑的混凝土不再下沉，表面泛浆并无大量气泡溢出时即可停止振动。

原则上下部先浇筑的混凝土振动时间不宜过长，以免其受上部浇筑层混凝土余振的影响发生离析现象。

随着浇筑层高度增加，振动时间应适当延续。

使用插入式振捣棒时，不能紧靠模板振动，与侧模保持5～10cm距离，且避免碰撞钢筋、抽拔棒及预埋件等。

翼缘板振捣时，严禁振捣棒触碰钢模板。

应经常检查模板及预埋件等，以保证其位置及尺寸符合设计要求。

混凝土振捣过程中，应避免重复振捣，防止过振。

应加强检查模板支撑的稳定性和接缝的密合情况，防止在振捣混凝土过程中产生漏浆。

3、收面①梁体混凝土浇筑完毕后，对顶板、底板混凝土表面进行二次赶压抹光，保证防水层基面平整及桥面流水坡度，以人工收面为主、提浆收面机收面为辅。

②提浆整平机工作方式如下：根据梁顶排水坡形式，事前调整好提浆整平机底部摊平器尺寸。

混凝土施工前，将提浆收面机安装到两侧模翼缘板的钢轨上。

顶板混凝土经振捣棒振捣后，开动振动梁使其上安装的附着式振动器产生振动力，振动梁在自重及激振力的作用下将混凝土摊平，并再次振捣使混凝土表面提浆及密实。

振动梁在移动时应缓慢。

文件编号：GD/FS-4313（解决方案范本系列）箱梁架设安全技术措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________箱梁架设安全技术措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

⑴架梁前的准备工作①检查后支腿是否腾空，中支腿是否承重受力；②检查前支腿支承状况，前支腿是否垂直于墩台垫石基面，支承是否稳固可靠；③检查各类限位器是否牢固可靠；④检查吊具有无变形、缺损；⑤检查卷扬机的制动是否可靠，制动是否灵敏；⑥检查钢丝绳有无损伤，排列是否正确有序，绳卡安装是否正确可靠；⑦相关设备的常规检查，运作方向是否正确，监控系统的检查，功能是否完好；⑧检查各急停开关工作是否正常。

以上各项确认无误后方可作业，如有异常应及时处理完后才能使用。

⑵测量检查：前支腿站位偏差，左右±1厘米（保持同侧同向），并保持架桥机处于上坡状态。

⑶喂梁设专人观察运梁台车进入架桥机腹腔时，轮胎在导梁上位置，车架、梁体与架桥机的支腿位置。

⑷落梁就位①落梁过程中，要有专人监视吊梁行车上的卷扬机、制动器的工况，下落梁体不得碰撞架桥机前支腿和已架设箱梁（前支腿处有专人看护）；②下落梁体保持相对水平，必要时可单边落梁调整。

桥梁施工中现浇箱梁的施工技术前言随着城市建设的高速发展，桥梁已经成为城市交通的重要部分,因此，桥梁工程建设的质量对于社会经济发展，以及城市规划都具有重要的意义。

随着桥梁施工工艺的发展，出现了很多工程方案，适应着不同工程条件，在这其中,现浇箱梁支架工程施工就是非常有代表性的一种,混凝土现浇连续箱梁更加广泛的应用。

现浇连续箱梁具有线型优美，适应性强,施工工艺成熟等优点；同时也有不足之处，如果在实际施工过程中操作不规范、施工工艺不合理,质量意识淡薄，会导致部分箱梁在施工期或运营期出现一些非正常裂缝,直接影响现浇箱梁的正常使用和美观。

做好现场控制工作，通过工程控制提高箱梁的质量。

抓好现场的控制工作及施工中的控制要点，将会大大减少目前现浇箱梁施工中经常出现的质量通病，对施工质量的提高起到更好的效果。

本文结合笔者在336省道靖江改线段十圩港大桥的施工经验就现浇箱梁支架工程施工技术及控制点进行了分析讨论。

一、箱梁支架安装施工技术1、箱梁支架基础施工支架现浇梁施工前，先对施工现场进行场地平整，对搭设支架的场地进行加固处理，在软基位置用碎石换填或做混凝土基础,确保地基承载力达到满布荷载的要求，使梁体混凝土浇筑后不产生沉降。

本工程施工中，要先将排水沟内松散浮土和淤泥挖除干净，然后按照分层回填山皮石，回填高度略低于道路面高度，用压路机分层碾压至无沉降为止。

然后填筑灰土，分两层回填，压实度达到93％以上，回填土顶面与道路面齐平，并做出横坡，以利于排水。

然后清除地表并将地表整平.翻松表面土层，掺入生石灰粉压实并填筑灰土压实.在地基四周挖设排水沟，将雨水引进排水沟，防止雨水浸泡地基，避免支架产生不均匀沉降。

2、支架钢度、强度稳定性控制编制支架专项方案时，应根据工程结构、形式、设计跨径、荷载、地基类别、施工方法、施工设备等条件及有关设计施工规范进行施工设计，并对其强度、钢度、稳定性和核算,本工程强度核算荷载组合为:模板支架自重、钢筋混凝土重量、施工人员及施工材料机具等行走、运输或堆放的荷载，振捣混凝土时的荷载，其他可能产生的荷载.钢度核算荷载组合为:模板支架自重、钢筋混凝土重量、其他可能产生的荷载。

广东省住房和城乡建设厅关于公布2013年度立项的广东省建筑业新技术应用示范工程的通知文章属性•【制定机关】广东省住房和城乡建设厅•【公布日期】2014.04.02•【字号】粤建市函[2014]541号•【施行日期】2014.04.02•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】建筑市场监管正文广东省住房和城乡建设厅关于公布2013年度立项的广东省建筑业新技术应用示范工程的通知（粤建市函〔2014〕541号）各地级以上市住房和城乡建设局（委），佛山市顺德区国土城建和水利局，各有关建筑业企业：根据《建设部建筑业新技术应用示范工程管理办法》（建质〔2002〕173号）和住房城乡建设部《关于做好＜建筑业10项新技术（2010）＞推广应用的通知》（建质〔2010〕170号）精神，我厅于2014年3月上旬委托省建筑业协会具体组织专家委员会，对全省申报立项的134项建筑业新技术应用示范工程进行评选。

经评选，选出符合条件的126项在建工程作为2013年度广东省建筑业新技术应用示范工程，现予以公布（名单附后），并就进一步做好有关工作通知如下：一、已立项为2013年度广东省建筑业新技术应用示范工程项目的执行施工单位，要进一步加强对工程的施工组织管理，按《建筑业10项新技术（2010版）》认真抓好各项应用新技术的实施落实工作，认真研究总结应用过程处理的问题和经验，同时做好每项应用新技术过程的资料记录和整理工作（包括关键技术部位的摄像和影像资料），在本工程竣工验收后申报应用成果专项验收。

二、示范工程新技术应用成果申报专项验收，按省住房和城乡建设厅《关于对我省建筑企业完成新技术应用示范工程建设任务进行专项验收的通知》（粤建市函〔2011〕223号）要求进行，由执行施工单位报省住房和城乡建设厅建筑市场监管处或委托单位省建筑业协会申请组织验收。

对验收合格的项目，由省住房和城乡建设厅正式颁发“广东省建筑业新技术应用示范工程荣誉证书”，作为建筑企业应用新技术业绩，以及本工程项目提高科技含量业绩。

模板设计方案5.1.项目概况：根据贵方《招标函》的要求，以及与贵方在技术细节上的过程沟通，我们做出了相应的设计方案。

本方案在设计上即保证了模板结构的合理性、强度和刚度，同时又注重模板的外观质量、使用的便利性、通用性和操作效率等。

为用户着想，尽可能提高模板的通用性，降低制造成本。

厦深铁路32米箱梁模板的设计方案是：外模固定不纵移，采用端包侧的形式。

内模采用整体式液压内模，内模拼装完成后，整体滑入台座钢筋笼，拆模时，整体滑出。

5.2.模板主要构造及工作性能：5.2.1、侧模32米侧模标准侧模在梁长方向分为四块，中间两块长8米，两端两块长8.3米。

侧模有腹板模、翼模及桁架。

标准侧模可满足31.5米普高粱（通桥[2008]2221A-Ⅱ/Ⅶ）。

拆除中间一块8米侧模、移模及桁架，可满足23.5米普高梁（通桥[2008] 2221A -Ⅳ）。

32米高梁与24米、20米低梁共用模板需特制，即将侧模在断面方向分为三块，并配特制桁架。

其他与标准侧模相同。

这套侧模在满足31.5米普高粱（通桥[2008] 2221A -Ⅱ/Ⅶ）的同时，在重新调整安装后可满足24米、20米低梁（通桥[2008] 2221A -Ⅵ）。

侧模采用无上拉杆受力结构设计，由外模板、外模桁架、桁架支撑等组成。

梁体底板弧度由侧模完成。

与底模一对一的配置，联结方式简单可靠。

侧模的面板采用8mm钢板，在面板背后采用槽钢作支撑与桁架相连，外模板与底模间的垂直高度可通过外模桁架底部手动千斤顶调节，外模板的翼模部分与外模桁架之间采用调节螺杆支撑，用于调整模板平直度及线型。

为便于施工在翼模外侧加宽1m，可在侧模上部安装钢轨，作为养护棚车、工作平台车、提浆抹平机的轨道，同时还可用于布置振动桥走道、人行走道及栏杆，两端设有供施工人员上下的扶梯，每端设置两个。

外模桁架由型钢组成的两片主桁架及上、下平联组成。

外模桁架的作用是作为骨架以保证整个外模板形状的稳定。

在外模桁架下部的每个节点处均设有手动千斤顶用于调整外模的安装高度和脱模。
