建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

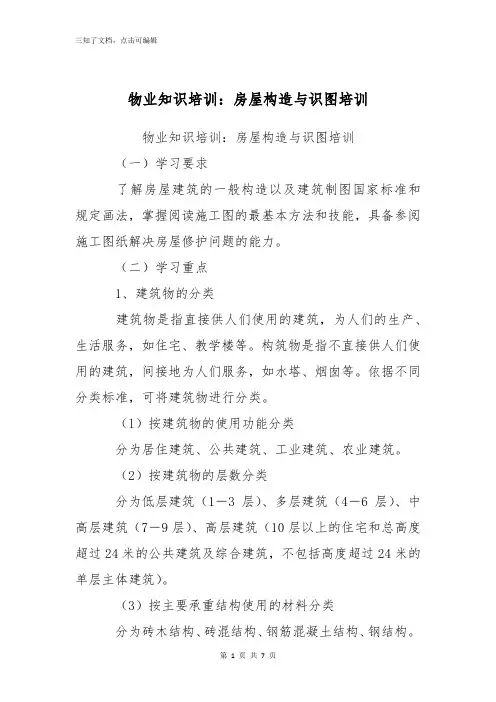

物业知识培训：房屋构造与识图培训物业知识培训：房屋构造与识图培训（一）学习要求了解房屋建筑的一般构造以及建筑制图国家标准和规定画法，掌握阅读施工图的最基本方法和技能，具备参阅施工图纸解决房屋修护问题的能力。
（二）学习重点1、建筑物的分类建筑物是指直接供人们使用的建筑，为人们的生产、生活服务，如住宅、教学楼等。
构筑物是指不直接供人们使用的建筑，间接地为人们服务，如水塔、烟囱等。
依据不同分类标准，可将建筑物进行分类。
（l）按建筑物的使用功能分类分为居住建筑、公共建筑、工业建筑、农业建筑。
（2）按建筑物的层数分类分为低层建筑（1－3层）、多层建筑（4－6层）、中高层建筑（7－9层）、高层建筑（10层以上的住宅和总高度超过24米的公共建筑及综合建筑，不包括高度超过24米的单层主体建筑）。
（3）按主要承重结构使用的材料分类分为砖木结构、砖混结构、钢筋混凝土结构、钢结构。
（4）按建筑结构的承重方式分分为承重墙结构、框架结构、剪力墙结构、商体结构、大跨度空间结构。
2、房屋的构造组成一般的民用建筑是由基础、墙体、楼地面、楼梯、屋顶、门和窗等六大块组成。
（1）基础基础是建筑物的组成部分，它直接承受建筑物的所有负荷，并把它传到地基上。
地基是基础下面承受力的那部分土层，承受建筑物的全部荷载，包括基础的自重。
①基础的埋置深度是指由室外设计地面到基础底面的距离。
基础的埋深直接影响工程造价。
一般情况下，基础的埋深应不小于500毫米。
③基础的分类1）按构成基础的材料分为砖基础、灰土基础、三合土基础。
毛石基础、混凝土基础和钢筋混凝土基础。
2）按受力特点分为刚性基础（如砖基础、灰土基础、三合土基础、毛石基础、混凝土基础）和柔性基础（如钢筋混凝土基础）。
3）按基础的构造形式分为条形基础（多用于多层住宅）、独立基础（用于工业厂房或民用建筑的框架结构中）、整片基础（用于上部荷载较大的建筑物中）、桩基础（用于高层或超高层建筑物中，或地基质差的工程中）。
房屋建筑与建筑识图基本知识一、房屋建筑与建筑识图基本知识（一）房屋建筑分类1、按用途分类（1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。
（3）构筑物。
各类塔、标志性碑2、按建筑材料分类（1）木建筑：古建筑（2）砖混结构：多层住宅（3）钢筋混凝土结构建筑：高层建筑（4）钢结构建筑：大型车站、机场、仓库（5）混合结构：钢混，砖混与钢筋混凝土混合（二）房屋建筑主要构造1、基础：基础常见形式、基础防水的必要性、常见防水部位备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。
具体可参见有关诱导缝的施工工艺。
2、墙桩：基础墙防潮层的做法（要求掌握）；3、变形缝：砖混结构，60m一道（1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道（2）沉降缝：基础、主体全部断开（3）防震缝：解释几个名称，结构刚度、立面4、地面：有立管、套管和地漏与楼板节点之间的密封处理5、屋面（1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。
（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。
（3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积累大量凝结水汽，而设。
（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。
（5）防水层，种类有卷材、涂膜、刚性防水。
（6）隔热层，架空隔热板。
6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板：主要要用于工业建筑建筑施工图（三）建筑识图基本知识土建施工图结构施工图1、建筑施工图种类给排水施工图专业施工图采暖通风空调施工图电气施工图设备施工图2、识图基本知识（1）图面布置，A0～A4图面之间的关系。
（2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。
建筑识图和房屋构造的基本知识一、建筑工程图比例及建筑工程图上常用比例比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。
例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。
工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。
建筑工程图选用的比例如表1-1所示。
选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。
常用比例1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500,1:1000可用比例1:3，1:15，1:25，1:30，1:40，1:60，1:150，1:250，1:300,1:400，1:600比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。
比例的字高宜比图名的字高小一号或二号。
二、图线线型种类及一般用途在建筑施工图中，为了表示图中不同的内容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。
各种线型的种类及一般用途见表1-2：表1-2 施工中常用线型的种类及用途名称线型线宽一般用途实线粗 b主要可见轮廊线、剖面图中被剖到部分的轮廊线、结构施工图的钢筋线中可见轮廊线细可见外轮廓、图例线、可见轮廓线、尺寸线、引出线、图例线、标高符号线等虚线粗 b 结构施工图中不可见的钢筋线、螺栓线中不可见轮廓线细不可见轮廓线、图例线点划线粗 b 结构施工图中梁或屋架的位置线中见有关专业制图标准细中心线、轮廓线、定位轴线双点划线粗 b 预应力钢筋线中见有关专业制图标准细假想轮廓线、盛开前原始轮廓线折断线断开界线波浪线～～～～～～～～～～～～断开界线三、尺寸的一般标注建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。
建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。
建筑识图培训资料第一部分建筑施工图的概念一、什么是建筑施工图建筑施工图就是在建筑工程上所用的，一种能够十分准确地表达出建筑的外形轮廓、大小尺寸、结构构造和材料做法的图样。
二、图纸的形成1、什么叫投影互相平行的光线，垂直照射物体和投影平面，由此产生的该物体某一面的“影子”，这种影子称为物体这一面的投影。
正投影是建筑图中常用的投影方法。
三角板的正影一块砖在三个面的投影2、点、线、面的正投影点的投影线和面的投影3、物体的投影物体在空间各投影面上的投影，都是以面的形式反映出来的。
对于一个空心的物体，仅它外表的投影是反映不出它的构造的。
人们用一个平面在中间切开它，让它的内部在这个面上投影，投到它内部的形状和大小，从而反映这个物体的真实。
建筑物也类似这样的物体，所以要有平面图和剖面图来反映内部构造。
4、视图上视图——人在这个物体的上部往下看，物体在下面投影平面上所投影出的形象。
前、后、侧视图——人在物体的前、后、侧面看到的这个物体的形象。
剖视图——人们假想一个平面把物体某处切开，移走一部分，人站在未移走的那部分物体剖切面前所看到的物体在剖切面上投影的形象。
房屋的剖切图三、建筑施工图的内容1、建筑施工图的设计2、建筑施工图的种类（1）建筑总平面图。
指说明建筑物所在的地理位置和周围环境的平面图。
一般在图上标出新建筑的外形、层次、外围尺寸、相邻尺寸；建筑物周围的地物、原有建筑、建成后的道路，水源、电源、下水道干线的位置，如在山区还要标出地形等高线等。
有的总平面图，设计人员根据测量确定的坐标网，绘出需建房屋所在方格网的部位和水准标高；为了表示建筑物的朝向和方位，在总平面图中还绘有指北针和表示风向的风玫瑰图等。
同时伴随总图还有建筑的说明，以文字形式表示，主要说明建筑面积、层次、规模、技术要求、结构形式、使用材料、绝对标高等应向施工者交待的一些内容。
（2）建筑部分施工图（3）结构施工图（4）电气设备施工图（5）给水、排水施工图（6）采暖和通风空调施工图3、图纸的规格（略）4、图标与图签（略）5、施工图的编排顺序一套房屋建筑的施工图按其建筑的复杂程度不同，可由几张或几十张图组成。
