碳纤维表面改性

碳纤维表面处理方法的探讨1 引言碳纤维在混凝土中的分散状态是碳纤维混凝土制备和应用过程中的关键问题，对其导电性能、电一力和力一电等效应具有重要的影响。

国内外学者对碳纤维的分散开展了大量研究工作，美國纽约州立大学布法罗分校的D.D.L.Chung最早采用甲基纤维素（MC）作为分散剂对纤维分散进行改善。

此外，她还提出对碳纤维进行表面改性的两种方法：一种是将碳纤维浸泡在强氧化剂溶液中或在臭氧中处理[1]，在其表面形成具有亲水性的含氧官能团；另一种方法是将碳纤维浸泡在硅烷偶联剂溶液中，在纤维表面形成硅烷涂层而提高亲水性。

孙辉、孙明清等发现在水泥浆体中掺加羧甲基纤维素钠（CMC）和硅灰能显著改善碳纤维的分散性。

王闯等[2]使用甲基纤维素（MC）、羧甲基纤维素钠（CMC）、羟乙基纤维素（HEC）3种常用分散剂后发现分散剂对短碳纤维的分散效果为HEC>CMC>MC。

2 常用表面处理方法2.1 阳极氧化法阳极氧化法，又称为电化学氧化表面处理，是以碳纤维作为电解池的阳极，石墨作为阴极，在电解水的过程中利用阳极生产的“氧”，氧化碳纤维表面的碳及其含氧官能团，将其先氧化成羟基，之后逐步氧化成酮基、羧基和二氧化碳的过程。

阳极氧化法对碳纤维的处理效果不仅与电解质的种类密切相关，并且增加电流密度与延长氧化时间是等效的。

该表面处理方法可以通过改变反应温度、电解质浓度、处理时间和电流密度等条件进行控制。

通过此方法处理后，使碳纤维表面引入各种功能基团而改善纤维的浸润和黏接等特性，显著增加碳纤维增强复合材料的力学性能。

庄毅等[3]采用碳酸氢铵为电解质，对PAN基碳纤维进行阳极氧化处理后，测试发现复合材料的层间剪切断裂转变为张力断裂，使其ILSS提高了49%。

阳极氧化法的特点是氧化反应缓和，易于控制，处理效果显著，可对氧化程度进行精确控制，目前已得到广泛应用，是目前最具有实用价值的方法之一。

但是处理后残留电解质的洗净和干燥十分繁琐，需要连续的电化学处理设备，对处理后的碳纤维进行充分的水洗、烘干，会增加处理成本。

碳纤维表面处理与改性碳纤维很少单独使用，主要用作复合材料的增强体，其力学性能优势通过复合材料发挥出来。

但复合材料的性能不仅取决于碳纤维本身，更取决于碳纤维与基体之间的界面。

良好的界面结合才能将载荷有效传递给碳纤维，从而充分发挥碳纤维的高强度、高模量特性。

反之，如果碳纤维与基体之间的界面性能较差，应力无法在界面有效传递，则碳纤维的力学性能优势难以发挥出来，将导致复合材料的性能下降。

碳纤维经过高温炭化处理后，大部分非碳元素被脱除，纤维表面呈现较高的惰性，导致在制造复合材料时基体对碳纤维的浸润性变差。

通过对碳纤维进行表面改性，可以改善其表面活性以及与基体的浸润性，增强纤维与基体之间的相互作用，从而有利于复合材料力学性能的提高。

因此，表面处理工艺是碳纤维制备过程中的重要环节之一。

碳纤维的表面改性处理方法有很多，如气相氧化法（包括空气氧化、臭氧氧化）、等离子体处理、液相氧化法（包括酸液氧化、阳极氧化)、表面涂层法、表面接枝法等。

每种处理方法都有自己的优缺点，如气相氧化法流程短，碳纤维经过气相氧化处理后可直接上浆，不需要配套水洗和干燥设备，但是其氧化程度不易控制。

而阳极氧化法具有氧化程度易于控制、氧化过程缓和、氧化效果显著等特点，但该方法需要配套水洗和干燥设备，流程较长。

阳极氧化法的最大优点是处理时间短，能够满足连续生产的要求，因而成为目前国内外碳纤维生产线在线配套的主要方法。

此外，近几年表面涂层法和表面接枝法也发展迅速，特别是基于纳米材料和高分子材料的碳纤维表面改性方法研究较多，在实验室取得了良好的效果，有望成为新一代在线配套的表面处理方法。

1、阳极氧化法阳极氧化法通常是在电解质溶液中以碳纤维为阳极、石墨板为阴极对碳纤维表面进行电化学处理。

电解质溶液种类较多,主要可以分为酸性、碱性及中性三种。

酸性电解质主要为无机含氧酸,如硫酸、硝酸、磷酸、硼酸等;碱性电解质有氢氧化钠、氢氧化钡、氢氧化钙、氢氧化镁磷酸钾、磷酸钠等;中性电解质主要有硝酸钾、硝酸钠以及碳酸氢铵、碳酸铵、磷酸铵等铵盐类电解质。

2020年01月碳纤维表面处理及其复合材料性能研究张安花（厦门新凯复材科技有限公司，福建厦门361021）摘要：碳纤维具有耐高温、导电、导热、耐腐蚀等性能，可制作成各种复合材料产品，应用于不同领域中。

为提升航空复合材料强度，研究使用浓硝酸、浓硝酸超声处理碳纤维表面，经处理会影响碳纤维表面的微结构、表面化学组成，达到增强复合材料性能效果。

关键词：碳纤维；表面处理；复合材料性能碳纤维主要和树脂等材料复合，具有增强作用，可制造出更先进的复合材料。

但因类石墨结构其表面存在一定化学惰性，很难浸润树脂及化学反应，表面难与树脂结合，进而影响复合材料强度。

故需改变碳纤维表面性质，以增加碳纤维表面的极性官能团及表面活化，进而更容易浸润和发生化学反应，使复合材料界面更紧密连接而增加强度。

通常采用偶联剂涂层法、氧化法、等离子等处理方法.在航空领域因耐燃效果需求高使用酚醛树脂，而市面上的碳纤维较少有偶联剂涂层适用酚醛树脂，本文研究液相氧化法与超声协同处理碳纤维表面，达到增加酚醛树脂碳纤维复合材料强度。

1实验方法1.1碳纤维表面处理方法（1）碳纤维表面的上浆剂脱除选用PAN 基碳纤维，型号为Toray T700，使用乙醇/丙酮进行回流处理，其体积比为1:1，处理时间为48h ，将碳纤维表面的上浆剂(即偶合剂)脱除（2）脱浆后碳纤维再进行表面处理处理方法有两种:第一，在浓硝酸中浸泡，温度为60℃，处理时间为2h ；第二，浓硝酸超声处理2h ，浓度为65%，250E II 型超声波，功率和频率分别为250W 和40kHz 。

所有处理工作的结束后，去离子水清洗碳纤维，使其为中性，再在真空中烘干，温度为80℃，直到碳纤维恒重量为止。

1.2复合材料制备采用碳纤维与PF475酚醛树脂制成复合材料预浸布，酚醛树脂与异丙醇制成固成份70%的树脂，使用缠绕法进行制作预浸材，制成纤维含量FAW 100g/m 2，树脂含量RC%37%，用55度将溶剂烘烤至VC%1%以下的预浸材，再将预浸材进行积层堆叠成试片，采用成型温度160度，时间50min 进行加压固化，制成2mm 厚度复材试片。

连续碳纤维增强聚醚醚酮复合材料的界面改性研究摘要：本文研究了连续碳纤维增强聚醚醚酮复合材料的界面改性。

通过添加表面活性剂、亲水性改性剂和硅烷化剂等改性剂对复合材料的界面进行表征，并对其力学性能、热性能和耐热老化性能进行测试。

结果表明，添加改性剂可以使复合材料界面的亲疏性得到改善，界面的结合力得到增强，同时复合材料的力学性能和热性能也得到了提高。

特别是添加硅烷化剂的复合材料在耐热老化性能上表现出了优异的表现。

关键词：碳纤维；聚醚醚酮；复合材料；界面改性；硅烷化剂1. 引言随着科技的发展，高性能复合材料在航空航天、汽车制造、体育用品等领域中得到了广泛应用。

碳纤维是一种优异的复合材料增强材料，具有优异的强度、刚度和耐久性等性能。

然而，碳纤维增强聚醚醚酮复合材料的界面黏结性不强，易出现剥离和脱层等问题，因此需要进行界面改性。

2. 实验材料和方法2.1 实验材料本实验选用的复合材料为碳纤维增强聚醚醚酮复合材料。

改性剂包括表面活性剂、亲水性改性剂和硅烷化剂等。

2.2 实验方法通过扫描电镜、接触角测量等表征方法对复合材料的界面进行表征；通过万能材料试验机测试复合材料的力学性能；通过热失重分析仪测试复合材料的热性能；通过加速老化实验测试复合材料的耐热老化性能。

3. 结果与分析3.1 界面表征添加表面活性剂和亲水性改性剂后，复合材料表面的接触角明显下降，表现出更好的亲水性。

同时，添加硅烷化剂后，复合材料界面的结合力得到了明显增强。

3.2 力学性能添加改性剂后，复合材料的弯曲强度和冲击强度均有所提高。

其中，添加硅烷化剂的复合材料在弯曲强度上表现出了最大的提高。

3.3 热性能添加改性剂后，复合材料的热稳定性得到了提高。

其中，添加硅烷化剂的复合材料在热失重方面表现出了最大的提高。

3.4 耐热老化性能经过加速老化实验，添加硅烷化剂的复合材料在耐热老化性能上表现出了优异的表现。

其残余强度和弯曲强度分别为未添加改性剂样品的109%和124%。

《碳纳米管在碳纤维表面的组装方法》一、引言碳纳米管（Carbon Nanotubes，简称CNTs）是一种由碳原子构成的纳米级管状材料，具有极强的韧性和导电性，因此在材料科学领域备受瞩目。

而碳纤维作为一种轻质高强度的材料，在航空航天、汽车制造和体育器材等领域有着广泛的应用。

将碳纳米管组装在碳纤维表面，不仅可以提升碳纤维的导电性能和力学性能，还可以拓展碳纳米管在材料领域的应用。

二、常见的碳纳米管组装方法1. 化学气相沉积（Chemical Vapor Deposition，CVD）CVD是一种常见的碳纳米管合成方法，其原理是在高温下将碳源气体分解生成碳原子，再沉积在基底表面形成碳纳米管。

在碳纤维表面组装碳纳米管时，可以先在碳纤维表面沉积金属催化剂，然后通过CVD方法在催化剂上生长碳纳米管。

这种方法不仅可以实现碳纳米管在碳纤维表面的组装，还可以控制碳纳米管的长度和密度。

2. 碳纳米管涂覆法碳纳米管涂覆法是将碳纳米管分散在溶剂中，然后通过喷涂、浸渍或涂覆的方式将碳纳米管均匀覆盖在碳纤维表面。

这种方法简单易行，且可以实现大面积的碳纳米管组装，但由于碳纳米管之间的相互作用，往往难以实现均匀的覆盖和优异的性能。

三、新型碳纳米管组装方法1. 电化学组装法电化学组装法是将碳纳米管分散在电解质溶液中，利用外加电场将碳纳米管定向沉积在碳纤维表面。

这种方法可以实现碳纳米管的定向组装，且不受碳纳米管之间相互作用的影响，因此可以获得均匀且高性能的碳纤维复合材料。

2. 等离子体处理法等离子体处理法是利用等离子体对碳纤维表面进行改性，同时将碳纳米管引入等离子体中，通过化学反应或物理吸附使碳纳米管与碳纤维表面结合。

这种方法不仅可以实现碳纳米管的高效组装，还可以改善碳纤维表面的性能，提升复合材料的综合性能。

四、碳纳米管在碳纤维表面的应用前景将碳纳米管组装在碳纤维表面，可以使普通碳纤维具备导电性和热传导性，进而拓展碳纤维在电子设备、热管理材料等领域的应用。

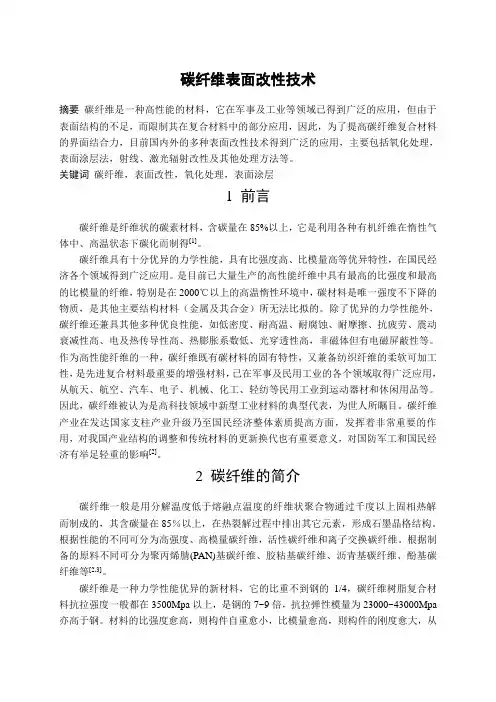

碳纤维表面改性技术摘要碳纤维是一种高性能的材料，它在军事及工业等领域已得到广泛的应用，但由于表面结构的不足，而限制其在复合材料中的部分应用，因此，为了提高碳纤维复合材料的界面结合力，目前国内外的多种表面改性技术得到广泛的应用，主要包括氧化处理，表面涂层法，射线、激光辐射改性及其他处理方法等。

关键词碳纤维，表面改性，氧化处理，表面涂层1 前言碳纤维是纤维状的碳素材料，含碳量在85%以上，它是利用各种有机纤维在惰性气体中、高温状态下碳化而制得[1]。

碳纤维具有十分优异的力学性能，具有比强度高、比模量高等优异特性，在国民经济各个领域得到广泛应用。

是目前已大量生产的高性能纤维中具有最高的比强度和最高的比模量的纤维，特别是在2000℃以上的高温惰性环境中，碳材料是唯一强度不下降的物质，是其他主要结构材料（金属及其合金）所无法比拟的。

除了优异的力学性能外，碳纤维还兼具其他多种优良性能，如低密度、耐高温、耐腐蚀、耐摩擦、抗疲劳、震动衰减性高、电及热传导性高、热膨胀系数低、光穿透性高，非磁体但有电磁屏蔽性等。

作为高性能纤维的一种，碳纤维既有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是先进复合材料最重要的增强材料，已在军事及民用工业的各个领域取得广泛应用，从航天、航空、汽车、电子、机械、化工、轻纺等民用工业到运动器材和休闲用品等。

因此，碳纤维被认为是高科技领域中新型工业材料的典型代表，为世人所瞩目。

碳纤维产业在发达国家支柱产业升级乃至国民经济整体素质提高方面，发挥着非常重要的作用，对我国产业结构的调整和传统材料的更新换代也有重要意义，对国防军工和国民经济有举足轻重的影响[2]。

2 碳纤维的简介碳纤维一般是用分解温度低于熔融点温度的纤维状聚合物通过千度以上固相热解而制成的，其含碳量在85％以上，在热裂解过程中排出其它元素，形成石墨晶格结构。

根据性能的不同可分为高强度、高模量碳纤维，活性碳纤维和离子交换碳纤维。
