碳纤维的表面改性

碳纤维表面处理方法的探讨1 引言碳纤维在混凝土中的分散状态是碳纤维混凝土制备和应用过程中的关键问题，对其导电性能、电一力和力一电等效应具有重要的影响。

国内外学者对碳纤维的分散开展了大量研究工作，美國纽约州立大学布法罗分校的D.D.L.Chung最早采用甲基纤维素（MC）作为分散剂对纤维分散进行改善。

此外，她还提出对碳纤维进行表面改性的两种方法：一种是将碳纤维浸泡在强氧化剂溶液中或在臭氧中处理[1]，在其表面形成具有亲水性的含氧官能团；另一种方法是将碳纤维浸泡在硅烷偶联剂溶液中，在纤维表面形成硅烷涂层而提高亲水性。

孙辉、孙明清等发现在水泥浆体中掺加羧甲基纤维素钠（CMC）和硅灰能显著改善碳纤维的分散性。

王闯等[2]使用甲基纤维素（MC）、羧甲基纤维素钠（CMC）、羟乙基纤维素（HEC）3种常用分散剂后发现分散剂对短碳纤维的分散效果为HEC>CMC>MC。

2 常用表面处理方法2.1 阳极氧化法阳极氧化法，又称为电化学氧化表面处理，是以碳纤维作为电解池的阳极，石墨作为阴极，在电解水的过程中利用阳极生产的“氧”，氧化碳纤维表面的碳及其含氧官能团，将其先氧化成羟基，之后逐步氧化成酮基、羧基和二氧化碳的过程。

阳极氧化法对碳纤维的处理效果不仅与电解质的种类密切相关，并且增加电流密度与延长氧化时间是等效的。

该表面处理方法可以通过改变反应温度、电解质浓度、处理时间和电流密度等条件进行控制。

通过此方法处理后，使碳纤维表面引入各种功能基团而改善纤维的浸润和黏接等特性，显著增加碳纤维增强复合材料的力学性能。

庄毅等[3]采用碳酸氢铵为电解质，对PAN基碳纤维进行阳极氧化处理后，测试发现复合材料的层间剪切断裂转变为张力断裂，使其ILSS提高了49%。

阳极氧化法的特点是氧化反应缓和，易于控制，处理效果显著，可对氧化程度进行精确控制，目前已得到广泛应用，是目前最具有实用价值的方法之一。

但是处理后残留电解质的洗净和干燥十分繁琐，需要连续的电化学处理设备，对处理后的碳纤维进行充分的水洗、烘干，会增加处理成本。

碳纤维表面和界面性能研究及评价一、本文概述碳纤维作为一种高性能的新型材料，因其独特的力学、热学和电学性能，在众多领域如航空航天、汽车制造、体育器材等中得到了广泛应用。

碳纤维的优异性能在很大程度上取决于其表面和界面的特性，因此，对碳纤维表面和界面性能的研究及评价具有非常重要的意义。

本文旨在全面深入地探讨碳纤维表面和界面的性能，包括表面形貌、化学结构、物理性质等方面，并通过对这些性能的评价，为碳纤维的制备、改性和应用提供理论依据。

文章将概述碳纤维的基本特性及其应用领域，然后重点介绍碳纤维表面和界面的性能研究方法，包括表面形貌观察、化学结构分析、物理性能测试等。

在此基础上，文章将评价不同表面处理方法和界面改性技术对碳纤维性能的影响，以期为提高碳纤维的综合性能和应用效果提供指导。

通过本文的研究，我们期望能够更深入地理解碳纤维表面和界面的性能特点，为碳纤维的进一步发展和应用提供有力支持。

也希望本文的研究成果能够为相关领域的研究人员和技术人员提供有益的参考和借鉴。

二、碳纤维表面性能研究碳纤维作为一种高性能的新型材料，其表面性能对其整体性能和应用领域具有重要影响。

因此，对碳纤维表面性能的研究成为了材料科学领域的一个研究热点。

碳纤维表面性能主要包括表面形貌、表面化学结构、表面能等方面。

表面形貌是指碳纤维表面的微观结构和粗糙度，它直接影响到碳纤维与基体之间的界面结合强度。

通过扫描电子显微镜（SEM）和原子力显微镜（AFM）等表征手段，可以观察到碳纤维表面的微观形貌，从而评估其表面质量。

表面化学结构是指碳纤维表面的官能团和化学键合状态，它决定了碳纤维的润湿性和与基体的相容性。

通过射线光电子能谱（PS）和傅里叶变换红外光谱（FTIR）等分析技术，可以揭示碳纤维表面的化学结构，为改善其界面性能提供理论依据。

表面能是指碳纤维表面单位面积上的自由能，它反映了碳纤维与液体或气体的相互作用能力。

表面能的大小直接影响到碳纤维的浸润性和粘附性。

碳纤维表面处理与改性碳纤维很少单独使用，主要用作复合材料的增强体，其力学性能优势通过复合材料发挥出来。

但复合材料的性能不仅取决于碳纤维本身，更取决于碳纤维与基体之间的界面。

良好的界面结合才能将载荷有效传递给碳纤维，从而充分发挥碳纤维的高强度、高模量特性。

反之，如果碳纤维与基体之间的界面性能较差，应力无法在界面有效传递，则碳纤维的力学性能优势难以发挥出来，将导致复合材料的性能下降。

碳纤维经过高温炭化处理后，大部分非碳元素被脱除，纤维表面呈现较高的惰性，导致在制造复合材料时基体对碳纤维的浸润性变差。

通过对碳纤维进行表面改性，可以改善其表面活性以及与基体的浸润性，增强纤维与基体之间的相互作用，从而有利于复合材料力学性能的提高。

因此，表面处理工艺是碳纤维制备过程中的重要环节之一。

碳纤维的表面改性处理方法有很多，如气相氧化法（包括空气氧化、臭氧氧化）、等离子体处理、液相氧化法（包括酸液氧化、阳极氧化)、表面涂层法、表面接枝法等。

每种处理方法都有自己的优缺点，如气相氧化法流程短，碳纤维经过气相氧化处理后可直接上浆，不需要配套水洗和干燥设备，但是其氧化程度不易控制。

而阳极氧化法具有氧化程度易于控制、氧化过程缓和、氧化效果显著等特点，但该方法需要配套水洗和干燥设备，流程较长。

阳极氧化法的最大优点是处理时间短，能够满足连续生产的要求，因而成为目前国内外碳纤维生产线在线配套的主要方法。

此外，近几年表面涂层法和表面接枝法也发展迅速，特别是基于纳米材料和高分子材料的碳纤维表面改性方法研究较多，在实验室取得了良好的效果，有望成为新一代在线配套的表面处理方法。

1、阳极氧化法阳极氧化法通常是在电解质溶液中以碳纤维为阳极、石墨板为阴极对碳纤维表面进行电化学处理。

电解质溶液种类较多,主要可以分为酸性、碱性及中性三种。

酸性电解质主要为无机含氧酸,如硫酸、硝酸、磷酸、硼酸等;碱性电解质有氢氧化钠、氢氧化钡、氢氧化钙、氢氧化镁磷酸钾、磷酸钠等;中性电解质主要有硝酸钾、硝酸钠以及碳酸氢铵、碳酸铵、磷酸铵等铵盐类电解质。

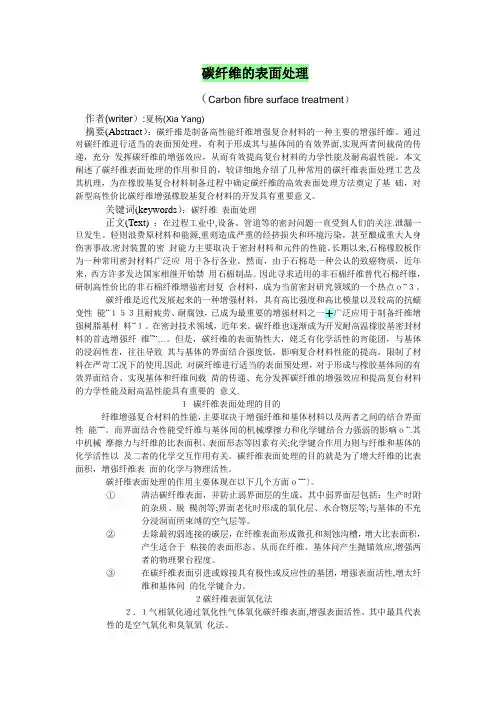

碳纤维的表面处理（Carbon fibre surface treatment）作者(writer）:夏杨(Xia Yang)摘要(Abstract）：碳纤维是制备高性能纤维增强复合材料的一种主要的增强纤维。

通过对碳纤维进行适当的表面预处理，有利于形成其与基体间的有效界面,实现两者间载荷的传递，充分发挥碳纤维的增强效应，从而有效提高复台材料的力学性能及耐高温性能。

本文阐述了碳纤维表面处理的作用和目的，较详细地介绍了几种常用的碳纤维表面处理工艺及其机理，为在橡胶基复合材料制备过程中确定碳纤维的高效表面处理方法奠定了基础，对新型高性价比碳纡维增强橡胶基复合材料的开发具有重要意义。

关键词(keywords）：碳纤维表面处理正文(Text)：在过程工业中,设备、管道等的密封问题一直受到人们的关注.泄漏一旦发生。

轻则浪费原材料和能源,重则造成严重的经挤损失和环境污染。

甚至酿成重大人身伤害事故.密封装置的密封能力主要取决于密封材料和元件的性能。

长期以来,石棉橡胶板作为一种常用密封材料广泛应用于各行各业。

然而，由于石棉是一种公认的致癌物质，近年来，西方许多发达国家相继开始禁用石棉制品。

因此寻求适用的非石棉纤维替代石棉纤维，研制高性价比的非石棉纤维增强密封复合材料，成为当前密封研究领域的一个热点ｏ“３。

碳纤维是近代发展起来的一种增强材料，具有高比强度和高比模量以及较高的抗蠕变性能“１５３且耐疲劳、耐腐蚀，已成为最重要的增强材料之一＋广泛应用于制备纤维增强树脂基材料“１。

在密封技术领域，近年来。

碳纤维也逐渐成为开发耐高温橡胶基密封材料的首选增强纤维”“…。

但是，碳纤维的表面情性大，姥乏有化学活性的宵能团，与基体的浸润性茬，往往导致其与基体的界面结合强度低，影响复合材料性能的提高，限制了材料在严苛工况下的使用.因此对碳纤维进行适当的表面预处理，对于形成与橡胶基体间的有效界面结合、实现基体和纤维间载荷的传递、充分发挥碳纤维的增强效应和提高复台材料的力学性能及耐高温性能具有重要的意义.１碳纤维表面处理的目的纤维增强复合材料的性能，主要取决于增强纤维和基体材料以及两者之间的结合界面性能““。

碳纤维表面改性(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--碳纤维表面处理研究现状碳纤维表面处理研究现状摘要：综述了碳纤维的应用领域，当前国内外的碳纤维的生产状况，分析了各种碳纤维表面处理的研究现状以及各方法的优缺点。

分析结果表明：国外对我国碳纤维生产进行了技术封锁，我国工业化碳纤维生产与日本等国有较大差距。

电化学氧化法对碳纤维表面处理效果较好，处理后碳纤维表面活性基团数量明显增多，生产条件易于控制，该方法很好应用于工业生产。

关键词：碳纤维；表面处理；电化学氧化法；引言随着国防科技要求的不断提高，航天航空、军事武器等高科技设备对材料的性能要求的提高，碳纤维复合材料以其耐高温，耐摩擦、导电、导热、耐腐蚀、高比强度等特点被广泛的应用于这些领域。

国外碳纤维材料生产研发较早，现今以日本，美国等国家的生产技术领先于世界。

碳纤维按其加工的先驱体不同可以分为：粘胶基碳纤维、沥青基碳纤维、聚丙烯腈基（PAN）碳纤维。

碳纤维作为一种增强相与金属、陶瓷、树脂等结合使复合材料的性能得到很大提高。

碳纤维表面的活性基团较少，表面光滑，为更好的与基体材料结合，需要在材料复合前对纤维进行一定表面处理。

碳纤维表面处理按当前的研究现状可以分为氧化法和非氧化法。

在此对纤维的生产状况做出一些介绍以及纤维表面处理的各种方法做比较。

1 碳纤维应用领域及国内外生产状况碳纤维复合材料具有卓越的物化性能，被广泛应用于航天航空、国防军事、体育用品、风能发电、石油开采以及医疗器械[1]。

碳纤维被用于制造飞机、航天器、卫星等，因碳纤维的轻质、高强度等特点，飞行器的噪音小，飞行所需的燃料消耗降低。

据有关报道，飞行器每降低1kg的质量，运载飞行器的火箭可以减轻500kg。

航天航空领域碳纤维的使用量从2008年的8200t，到2010年的1万t，预计今年将达到万t。

在飞机的制造中，纤维复合材料应用比例都明显的增加。

2020年01月碳纤维表面处理及其复合材料性能研究张安花（厦门新凯复材科技有限公司，福建厦门361021）摘要：碳纤维具有耐高温、导电、导热、耐腐蚀等性能，可制作成各种复合材料产品，应用于不同领域中。

为提升航空复合材料强度，研究使用浓硝酸、浓硝酸超声处理碳纤维表面，经处理会影响碳纤维表面的微结构、表面化学组成，达到增强复合材料性能效果。

关键词：碳纤维；表面处理；复合材料性能碳纤维主要和树脂等材料复合，具有增强作用，可制造出更先进的复合材料。

但因类石墨结构其表面存在一定化学惰性，很难浸润树脂及化学反应，表面难与树脂结合，进而影响复合材料强度。

故需改变碳纤维表面性质，以增加碳纤维表面的极性官能团及表面活化，进而更容易浸润和发生化学反应，使复合材料界面更紧密连接而增加强度。

通常采用偶联剂涂层法、氧化法、等离子等处理方法.在航空领域因耐燃效果需求高使用酚醛树脂，而市面上的碳纤维较少有偶联剂涂层适用酚醛树脂，本文研究液相氧化法与超声协同处理碳纤维表面，达到增加酚醛树脂碳纤维复合材料强度。

1实验方法1.1碳纤维表面处理方法（1）碳纤维表面的上浆剂脱除选用PAN 基碳纤维，型号为Toray T700，使用乙醇/丙酮进行回流处理，其体积比为1:1，处理时间为48h ，将碳纤维表面的上浆剂(即偶合剂)脱除（2）脱浆后碳纤维再进行表面处理处理方法有两种:第一，在浓硝酸中浸泡，温度为60℃，处理时间为2h ；第二，浓硝酸超声处理2h ，浓度为65%，250E II 型超声波，功率和频率分别为250W 和40kHz 。

所有处理工作的结束后，去离子水清洗碳纤维，使其为中性，再在真空中烘干，温度为80℃，直到碳纤维恒重量为止。

1.2复合材料制备采用碳纤维与PF475酚醛树脂制成复合材料预浸布，酚醛树脂与异丙醇制成固成份70%的树脂，使用缠绕法进行制作预浸材，制成纤维含量FAW 100g/m 2，树脂含量RC%37%，用55度将溶剂烘烤至VC%1%以下的预浸材，再将预浸材进行积层堆叠成试片，采用成型温度160度，时间50min 进行加压固化，制成2mm 厚度复材试片。

碳纤维表面改性技术摘要碳纤维是一种高性能的材料，它在军事及工业等领域已得到广泛的应用，但由于表面结构的不足，而限制其在复合材料中的部分应用，因此，为了提高碳纤维复合材料的界面结合力，目前国内外的多种表面改性技术得到广泛的应用，主要包括氧化处理，表面涂层法，射线、激光辐射改性及其他处理方法等。

关键词碳纤维，表面改性，氧化处理，表面涂层1 前言碳纤维是纤维状的碳素材料，含碳量在85%以上，它是利用各种有机纤维在惰性气体中、高温状态下碳化而制得[1]。

碳纤维具有十分优异的力学性能，具有比强度高、比模量高等优异特性，在国民经济各个领域得到广泛应用。

是目前已大量生产的高性能纤维中具有最高的比强度和最高的比模量的纤维，特别是在2000℃以上的高温惰性环境中，碳材料是唯一强度不下降的物质，是其他主要结构材料（金属及其合金）所无法比拟的。

除了优异的力学性能外，碳纤维还兼具其他多种优良性能，如低密度、耐高温、耐腐蚀、耐摩擦、抗疲劳、震动衰减性高、电及热传导性高、热膨胀系数低、光穿透性高，非磁体但有电磁屏蔽性等。

作为高性能纤维的一种，碳纤维既有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是先进复合材料最重要的增强材料，已在军事及民用工业的各个领域取得广泛应用，从航天、航空、汽车、电子、机械、化工、轻纺等民用工业到运动器材和休闲用品等。

因此，碳纤维被认为是高科技领域中新型工业材料的典型代表，为世人所瞩目。

碳纤维产业在发达国家支柱产业升级乃至国民经济整体素质提高方面，发挥着非常重要的作用，对我国产业结构的调整和传统材料的更新换代也有重要意义，对国防军工和国民经济有举足轻重的影响[2]。

2 碳纤维的简介碳纤维一般是用分解温度低于熔融点温度的纤维状聚合物通过千度以上固相热解而制成的，其含碳量在85％以上，在热裂解过程中排出其它元素，形成石墨晶格结构。

根据性能的不同可分为高强度、高模量碳纤维，活性碳纤维和离子交换碳纤维。

复合材料用碳纤维的表面硝酸液相处理作者：杨君张立先周莉等来源：《当代化工》2015年第10期摘要：碳纤维（CF）已经成为制备高性能复合材料的重要基体之一。

为了能制备性能更加稳定和高效的复合材料，需要对碳纤维表面进行处理和改性。

使用硝酸作为表面改性液相体系，分别在不同的处理温度和时间下通过表面电镜扫描（SEM），X射线衍射（XRD）和傅立叶红外光谱分析（FT-IR）表征处理结果。

通过分析表征综合结果得出：当温度在80 ℃，处理时间为30 min时，表面官能团分布最好，且微晶结构最好；当处理时间控制在120 min以内，处理温度在100 ℃左右，纤维表面既能变得粗糙又不使得表面被酸刻蚀破坏。

关键词：碳纤维；复合材料；硝酸处理中图分类号：TQ 028 文献标识码： A 文章编号： 1671-0460（2015）10-2289-05Surface Treatment of Carbon Fiber With Nitric AcidYANG Jun，ZHANG Li-xian，ZHOU Li，GONG Xiao-jie（Liaoning Shihua University， Liaoning Fushun 113001，China）Abstract： Carbon fiber （CF） has become one of important raw materials to prepare high performance composite materials. In order to prepare more stable and efficient performance composite materials， carbon fiber surface need be treated and modified. In this paper， nitrate was used as a surface modification liquid system to treat the carbon fiber under different temperatures and time，and then treated carbon fiber was characterized by SEM （SEM）， X-ray diffraction （XRD） and Fourier transform infrared spectroscopy （FT-IR）. The results show that： when the temperature is 80 ℃， treatment time is 30min， the distribution of surface functional groups is the best， and the microcrystalline structure also is the best； when the processing time is within 120 min， treatment temperature is about 100 ℃， the fiber surface becomes rough ，but it cannot be destroyed by acid etching.Key words： Carbon fiber； Composites； Nitric acid treatment碳纤维已经成为最重要的增强材料之一，碳纤维复合材料（CFRP）的应用也日趋广泛，而CFRP的力学性能则是我们最为关心的一个指标。
