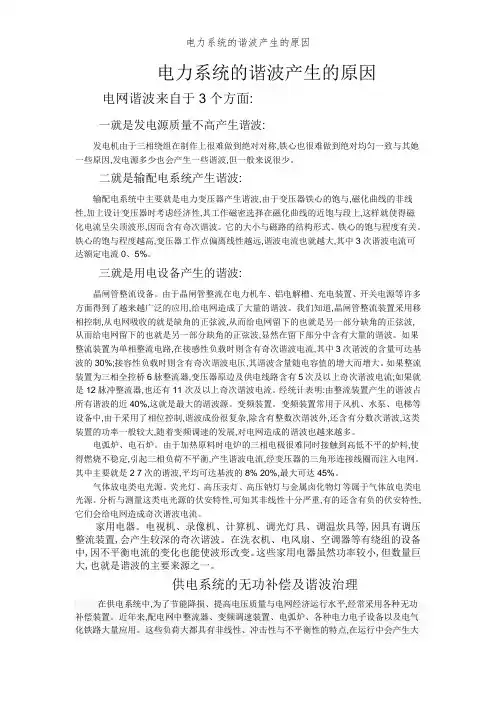

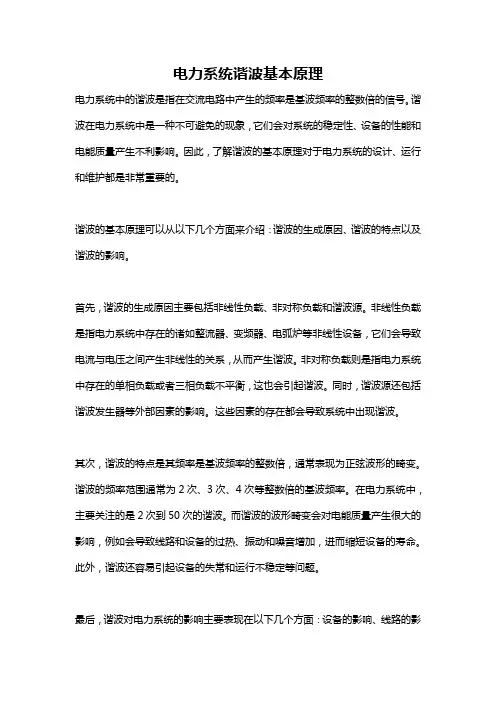

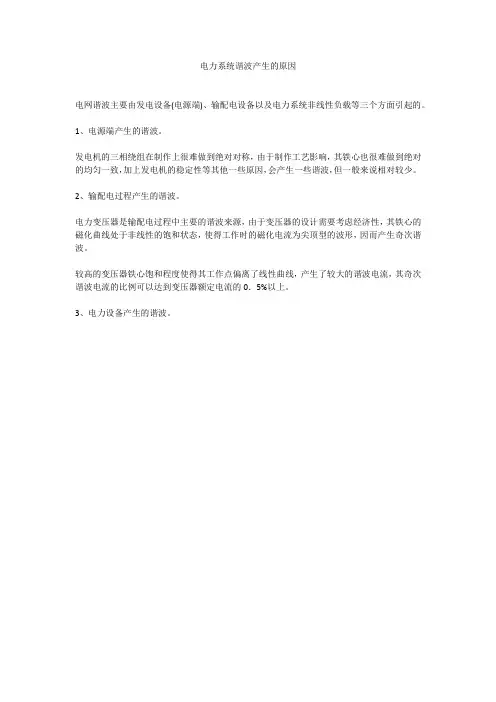

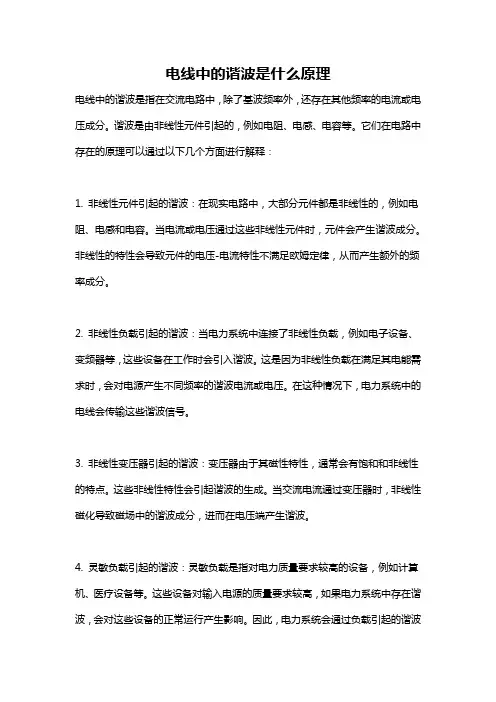

电力系统的谐波产生的原因电网谐波来自于3个方面：
一是发电源质量不高产生谐波：
发电机由于三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致和其他一些原因，发电源多少也会产生一些谐波，但一般来说很少。
二是输配电系统产生谐波：
输配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高，变压器工作点偏离线性越远，谐波电流也就越大，其中3次谐波电流可达额定电流0.5%。
三是用电设备产生的谐波：
晶闸管整流设备。由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用，给电网造成了大量的谐波。我们知道，晶闸管整流装置采用移相控制，从电网吸收的是缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，显然在留下部分中含有大量的谐波。如果整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%；接容性负载时则含有奇次谐波电压，其谐波含量随电容值的增大而增大。如果整流装置为三相全控桥6脉整流器，变压器原边及供电线路含有5次及以上奇次谐波电流；如果是12脉冲整流器，也还有11次及以上奇次谐波电流。经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。变频装置。变频装置常用于风机、水泵、电梯等设备中，由于采用了相位控制，谐波成份很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频调速的发展，对电网造成的谐波也越来越多。
电弧炉、电石炉。由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料，使得燃烧不稳定，引起三相负荷不平衡，产生谐波电流，经变压器的三角形连接线圈而注入电网。其中主要是2 7次的谐波，平均可达基波的8% 20%，最大可达45%。
气体放电类电光源。荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。分析与测量这类电光源的伏安特性，可知其非线性十分严重，有的还含有负的伏安特性，它们会给电网造成奇次谐波电流。
家用电器。电视机、录像机、计算机、调光灯具、调温炊具等，因具有调压整流装置，会产生较深的奇次谐波。在洗衣机、电风扇、空调器等有绕组的设备中，因不平衡电流的变化也能使波形改变。这些家用电器虽然功率较小，但数量巨大，也是谐波的主要来源之一。
供电系统的无功补偿及谐波治理
在供电系统中，为了节能降损、提高电压质量和电网经济运行水平，经常采用各种无功补偿装置。近年来，配电网中整流器、变频调速装置、电弧炉、各种电力电子设备以及电
气化铁路大量应用。这些负荷大都具有非线性、冲击性和不平衡性的特点，在运行中会产生大量谐波。这些谐波对无功补偿装置造成了严重影响。在供电系统中，对于某次谐波，作为无功补偿用的并联电容器若与呈感性的系统电抗发生谐振，则会出现过电压而造成危害。当无功补偿装置运行地点的谐波比较严重时，电压、电流波形会有很大畸变，电容器投切控制信号的传输就会受到影响，从而有可能引起装置的误动或拒动。另一方面，并联电容器对电网谐波的影响也很大。若电容器容抗和系统感抗配合不恰当?熏将会造成电网谐波电压和电流的严重放大?熏给电容器本身带来极大损伤。可见，无功补偿与谐波治理两者关系密切。产生谐波的装置大都是消耗基波无功功率的装置；治理谐波的装置通常也是补偿无功的装置。因此，为了寻求能同时实现无功补偿和谐波治理的装置，就必须将二者结合起来进行研究。
２电容器无功补偿装置中的谐波问题
谐波源有两种一种是谐波电流源，这些用电设备中的谐波含量取决于它自身的特性和工作状况。基本上与供电系统参数无关。另外一种是谐波电压源。发电机在发出基波电势的同时，也会有谐波电势产生，其谐波电势大小主要取决于发电机本身的结构和工作状况。实际上，在电网中运行的发电机和变压器等电力设备输出的谐波电势分量很小，几乎可以忽略。因此，在供电系统中存在并实际发生作用的谐波源主要是谐波电流源。
在用并联电容器进行无功补偿的供电系统中电网以感抗为主，电容器支路以容抗为主。在工频条件下，并联电容器的容抗比系统的感抗大得多可发出无功功率，对电网进行无功补偿。但在有谐波背景的系统中大量的非线性负荷会产生大量的谐波电流注入电网，对这些谐波频率而言电网感抗显著增加而补偿系统容抗显著减小导致谐波电流大部分流入电容器支路，若此时电容器的运行电流超过其额定电流的１．３倍，电容器将会因过流而产生故障。另外，针对无功补偿系统的调谐频率，如果电网中存在该特定频率的谐波电流源，则该谐波将直接被放大严重时还会发生并联谐振或串联谐振。系统谐振将导致谐波电压和电流明显地高于在无谐振情况下出现的谐波电压和电流。
２．１谐波与并联谐振
当电网中的谐波主要由非线性用电负荷产生时，此时的谐波源可看作一个很大的电流源，其产生的谐波电流加在系统感抗和电容器的容抗之间，形成并联回路（如图１所示）。
由图可见，流入电容器支路的ｎ次谐波电流为：
由式（１）可看出：当电网阻抗和电容器阻抗相等时，即：时，将形成并联谐振。此时，即使系统中的ｎ次谐波电流不大，流入电容器的ｎ次谐波电流也将会很大（理论上为无穷大，实际上由于存在电阻谐波电流为一很大的有限值），被放大的谐波电流流经电容器时可导致其内部组件过热而出现故障。
２．２谐波与串联谐振
当上一级电网系统电压波形严重畸变时此时的谐波源相当于一个很大的电压源。谐波电压将在变压器的感抗和电容器的容抗间形成串联回路（如图２所示）。当感抗和容抗相等时?熏将形成串联谐振。此时谐波电压将在串联回路上形成强大的电流直接流经补偿电容器使电容器因过流而迅速故障。
由以上分析可见在有谐波背景的供电系统中单独使用电容器进行无功补偿时若发生并联谐振或串联谐振大部分谐波电流将流入电容器组中而导致其迅速产生故障。为了避免上述情况的发生就必须寻求新的能同时实现无功补偿和谐波治理的装置。
３能同时实现无功补偿与谐波治理的装置
３．１无源滤波器
在有谐波背景的电网中，为了滤除谐波，就要为谐波提供一条释放路径即保留基波而使谐波短路也就是使谐波通过滤波器直接流回谐波源而不注入系统。为此，可采用一种ＬＣ无源滤波器，常用的是单调谐滤波器，它由适当数值的电容、电感和电阻组合而成（如图３ａ所示）。通过设置参数，使得在需要滤除的谐波频率上装置的感抗和容抗相等而抵消?熏即在调谐频率上滤波器呈现低阻抗，这样该频次谐波就可顺利通过滤波器并返回谐波源，从而达到滤除谐波的目的。而对于非调谐的基波和其它次谐波滤波器则呈现高阻抗，带来的影响很小。除了上述针对某次谐波频率而设置的滤波器外常用的还有一种高通滤波器如图３ｂ所示，它对于某一频率以后的所有频率都呈现低阻抗，可滤除多种高次谐波。在实际工程应用中，根据供电系统中谐波的组成成份往往设置两组ＬＣ滤波器，一组为单调谐滤波器用来滤除含量较大的某次谐波；另一组为高通滤波器可对高次谐波实现减幅。
上述调谐滤波器实现起来非常简单，就是在原来并联电容器的支路上串接一个适当大小的电抗器。此时，整个补偿电容器支路对谐波源基波仍呈容性保持其无功补偿作用不变。而对高次谐波补偿支路则呈感性避免了与系统形成电流谐振消除或减小了由于补偿电容所引起的谐波电流放大现象。如何选择电抗器的大小呢？目前我国并联电容器配置电抗器的电抗率Ｋ（Ｋ＝ＸＫ／ＸＣ，ＸＫ为电抗器的基波感抗ＸＣ为电容器的基波容抗）主要有４种：＜０．５％，４．５％，６％１２％。配置Ｋ＜０．５％电抗器的主要目的是限制电容器的合闸涌流；当采用电抗率为４．５％或６％的串联电抗器时，可抑制５次以上的谐波电流；当采用电抗率为１２％的串联电抗器时，可抑制３次以上的谐波电流。
另外需注意，上述装置对谐振频率要求非常严格。若谐振点漂移，将有可能放大谐波电流，因此必须保证电抗器和电容器的数值不能因温度、环境等因素而发生变化。为满足此要求，滤波电抗器应采用电抗值可调的空芯或铁芯电抗器制造精度要求为正误差。对于电容器，最好选用制造精度为正误差具有防爆、损耗低、放电特性好等特点的谐波滤波电容器。在确定其额定电压等级时，需考虑串联电抗器产生的电压降及谐波电压的影响，一般应选择高于系统电压。另外，在系统运行中，电容器组经常需要分组投切，此时就要根据补偿容量和谐波要求来解决各组间的配合问题。
随着电力电子技术的发展，用晶闸管实现的静止无功补偿装置因其优良的性能而被广泛应用。例如，有一种兼有谐波治理功能的动态无功功率补偿装置叫做晶闸管投切电容器ＴＳＣ（ＴｈｙｒｉｓｔｏｒＳｗｉｔｃｈｅｄＣａｐａｃｉｔｏｒ）这种装置性能良好，被很多场合采用，但线路组成比较复杂，故障点多，维护量相对较大。另外还有一种典型的动态无功补偿及谐波滤波装置为固定电容器＋晶闸管相控电抗器ＦＣ＋ＴＣＲＦｉｘｅ
ｄＣａｐａｃｉｔ＋ＴｈｙｒｉｓｔｏｒＣｏｎｔｒｏｌｌｅｄＲｅａｃｔｏｒ。该装置根据局部电网最低功率因数设置固定电容器根据谐波的阶次，由电抗器串联固定电容器组成ＬＣ谐波吸收回路，根据电网功率因数变化量来调节相控电抗器的大小实现局部电网无功
