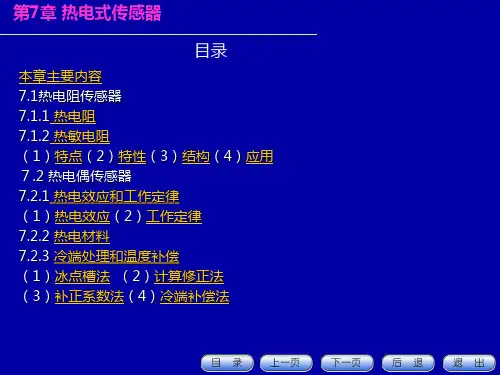

第7章热电式传感器

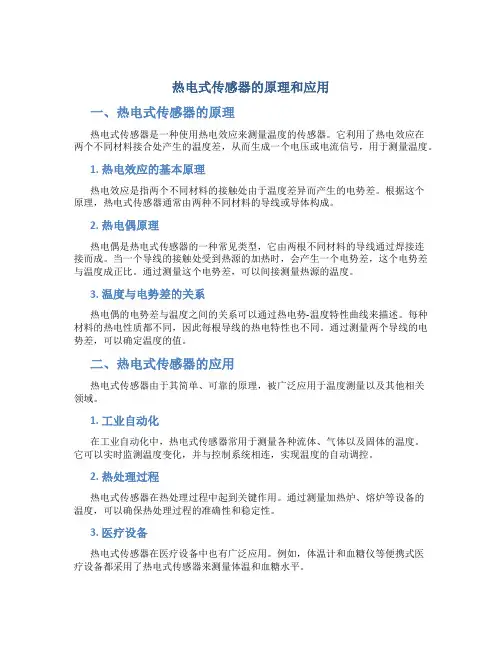

热电式传感器的原理和应用一、热电式传感器的原理热电式传感器是一种使用热电效应来测量温度的传感器。

它利用了热电效应在两个不同材料接合处产生的温度差，从而生成一个电压或电流信号，用于测量温度。

1. 热电效应的基本原理热电效应是指两个不同材料的接触处由于温度差异而产生的电势差。

根据这个原理，热电式传感器通常由两种不同材料的导线或导体构成。

2. 热电偶原理热电偶是热电式传感器的一种常见类型，它由两根不同材料的导线通过焊接连接而成。

当一个导线的接触处受到热源的加热时，会产生一个电势差，这个电势差与温度成正比。

通过测量这个电势差，可以间接测量热源的温度。

3. 温度与电势差的关系热电偶的电势差与温度之间的关系可以通过热电势-温度特性曲线来描述。

每种材料的热电性质都不同，因此每根导线的热电特性也不同。

通过测量两个导线的电势差，可以确定温度的值。

二、热电式传感器的应用热电式传感器由于其简单、可靠的原理，被广泛应用于温度测量以及其他相关领域。

1. 工业自动化在工业自动化中，热电式传感器常用于测量各种流体、气体以及固体的温度。

它可以实时监测温度变化，并与控制系统相连，实现温度的自动调控。

2. 热处理过程热电式传感器在热处理过程中起到关键作用。

通过测量加热炉、熔炉等设备的温度，可以确保热处理过程的准确性和稳定性。

3. 医疗设备热电式传感器在医疗设备中也有广泛应用。

例如，体温计和血糖仪等便携式医疗设备都采用了热电式传感器来测量体温和血糖水平。

4. 环境监测热电式传感器还可以用于环境监测。

例如，测量室内和室外温度、湿度等参数，可以帮助调节室内环境，提供舒适的生活和工作环境。

结论热电式传感器是一种常见且有效的温度测量工具。

它利用热电效应的原理，通过测量热源产生的电势差来间接测量温度。

热电式传感器应用广泛，在工业自动化、热处理过程、医疗设备和环境监测等领域都有重要作用。

热电式传感器的原理和应用对提升生活和工作环境的舒适性，以及保证工业生产过程的准确性和稳定性都起到了关键作用。

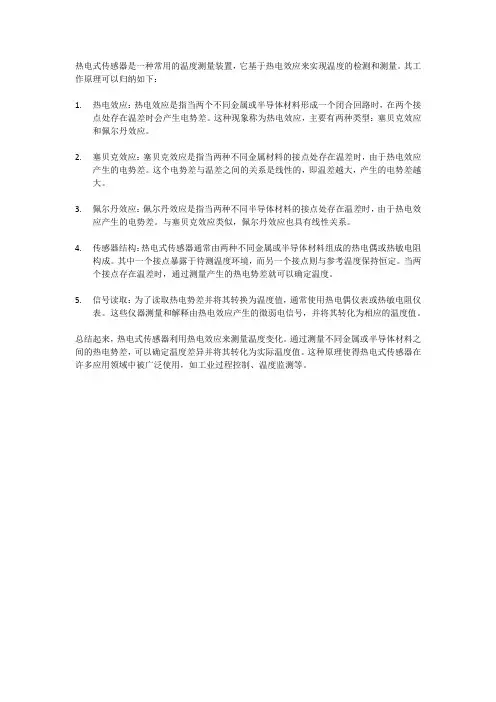

热电式传感器是一种常用的温度测量装置，它基于热电效应来实现温度的检测和测量。

其工作原理可以归纳如下：
1.热电效应：热电效应是指当两个不同金属或半导体材料形成一个闭合回路时，在两个接
点处存在温差时会产生电势差。

这种现象称为热电效应，主要有两种类型：塞贝克效应和佩尔丹效应。

2.塞贝克效应：塞贝克效应是指当两种不同金属材料的接点处存在温差时，由于热电效应
产生的电势差。

这个电势差与温差之间的关系是线性的，即温差越大，产生的电势差越大。

3.佩尔丹效应：佩尔丹效应是指当两种不同半导体材料的接点处存在温差时，由于热电效
应产生的电势差。

与塞贝克效应类似，佩尔丹效应也具有线性关系。

4.传感器结构：热电式传感器通常由两种不同金属或半导体材料组成的热电偶或热敏电阻
构成。

其中一个接点暴露于待测温度环境，而另一个接点则与参考温度保持恒定。

当两个接点存在温差时，通过测量产生的热电势差就可以确定温度。

5.信号读取：为了读取热电势差并将其转换为温度值，通常使用热电偶仪表或热敏电阻仪
表。

这些仪器测量和解释由热电效应产生的微弱电信号，并将其转化为相应的温度值。

总结起来，热电式传感器利用热电效应来测量温度变化。

通过测量不同金属或半导体材料之间的热电势差，可以确定温度差异并将其转化为实际温度值。

这种原理使得热电式传感器在许多应用领域中被广泛使用，如工业过程控制、温度监测等。

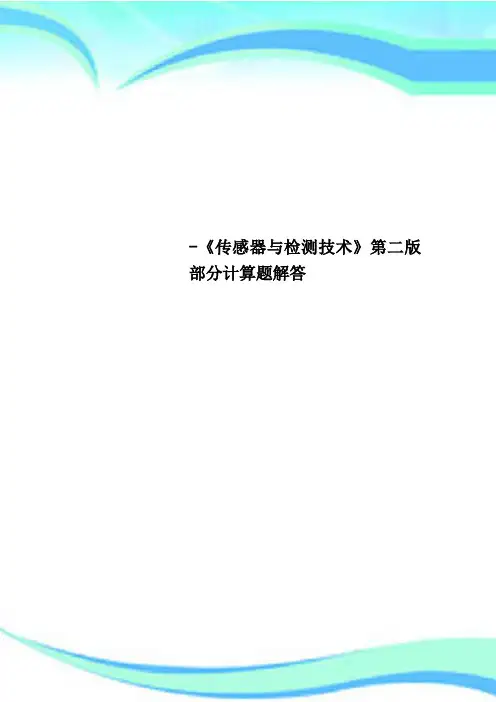

-《传感器与检测技术》第二版部分计算题解答————————————————————————————————作者：————————————————————————————————日期：第一章 传感器与检测技术概论作业与思考题1．某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

依题意：已知X 1=4.5mm ； X 2=5.5mm ； Y 1=3.5V ； Y 2=2.5V求：S ；解：根据式（1-3） 有：15.45.55.35.21212-=--=--=∆∆=X X Y Y X Y S V/mm 答：该仪器的灵敏度为-1V/mm 。

2．某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器：0.35Ω/℃；电桥：0.01V/Ω；放大器：100（放大倍数）；笔式记录仪：0.1cm/V求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。

所对应的温度变化值。

依题意：已知S 1=0.35Ω/℃； S 2=0.01V/Ω； S 3=100； S 4=0.1cm/V ； ΔT=4cm求：S ；ΔT解：检测系统的方框图如下：ΔT ΔR ΔU 1 ΔU 2 ΔL（3分）（1）S=S 1×S 2×S 3×S 4=0.35×0.01×100×0.1=0.035（cm/℃） （2）因为：TL S ∆∆=所以：29.114035.04==∆=∆S L T （℃） 答：该测温系统总的灵敏度为0.035cm/℃；记录笔尖位移4cm 时，对应温度变化114.29℃。

3．有三台测温仪表，量程均为0_600℃，引用误差分别为2.5%、2.0%和1.5%，现要测量500℃的温度，要求相对误差不超过2.5%，选哪台仪表合理？依题意，已知：R=600℃； δ1=2.5%； δ2=2.0%； δ3=1.5%； L=500℃； γM =2.5% 求：γM1 γM2 γM3解：铂电电桥放大记录（1）根据公式（1-21）%100⨯∆=Rδ 这三台仪表的最大绝对误差为：0.15%5.26001=⨯=∆m ℃0.12%0.26002=⨯=∆m ℃0.9%5.16003=⨯=∆m ℃（2）根据公式（1-19）%100L 0⨯∆=γ 该三台仪表在500℃时的最大相对误差为：%75.2%10050015%10011=⨯=⨯∆=L m m γ %4.2%10050012%10012=⨯=⨯∆=L m m γ %25.2%1005009%10013=⨯=⨯∆=L m m γ 可见，使用2.0级的仪表最合理。

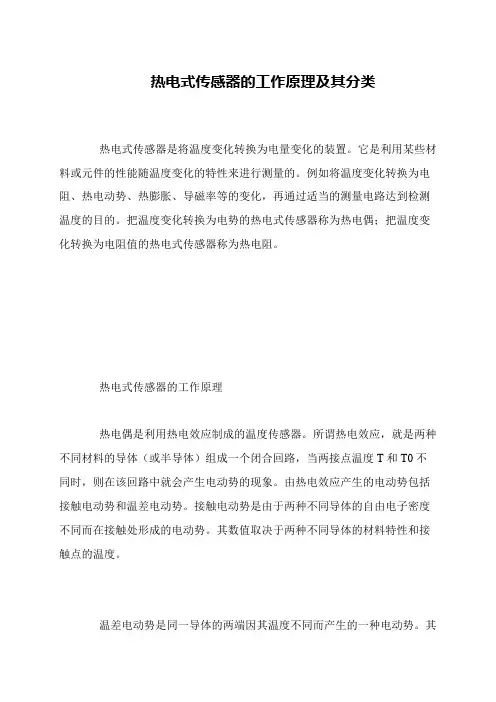

热电式传感器的工作原理及其分类
热电式传感器是将温度变化转换为电量变化的装置。

它是利用某些材料或元件的性能随温度变化的特性来进行测量的。

例如将温度变化转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量电路达到检测温度的目的。

把温度变化转换为电势的热电式传感器称为热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。

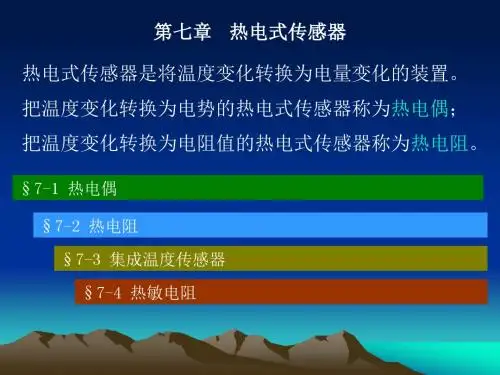

热电式传感器的工作原理
热电偶是利用热电效应制成的温度传感器。

所谓热电效应，就是两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势的现象。

由热电效应产生的电动势包括接触电动势和温差电动势。

接触电动势是由于两种不同导体的自由电子密度不同而在接触处形成的电动势。

其数值取决于两种不同导体的材料特性和接触点的温度。

温差电动势是同一导体的两端因其温度不同而产生的一种电动势。

其。

传感器原理与应用习题-第7章热电式传感器《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。

它可分为两大类：热电阻传感器和热电偶传感器。

热电阻传感器的特点：（1)高温度系数、高电阻率。

(2)化学、物理性能稳定。

(3)良好的输出特性。

(4).良好的工艺性，以便于批量生产、降低成本。

热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。

铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。

铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。

当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。

7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。

利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。

连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。

连接导体定律是工业上运用补偿导线进行温度测量的理论基础。

7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。

第七章热电式传感器第一节热电偶热电式传感器是一种利用敏感元件的电磁参数随温度变化而变化的特性来测量温度的装置。

在各种热电式传感器中，把温度量转换为电势和电阻的方法最为普遍。

其中将温度转换为电势的热电式传感器叫热电偶温度传感器，将温度转换为电阻值的热电式传感器叫电阻式温度传感器。

金属热电式传感器简称热电阻，半导体式传感器简称热敏电阻。

热电式传感器目前在工业生产中得到了广泛的应用，并且可以选用定型的显示仪表和记录仪来进行显示和记录。

在计算机控制系统中，热电式传感器的输出信号可直接进入I/O卡，进行信号的预处理、显示和控制。

热电偶由于性能稳定、结构简单、制造方便、测温范围宽、热惯性小、准确度高、输出信号便于远传的特点，在工业和科研领域中得到广泛应用。

常用的热电偶，低温可测到-50℃，高温可达到+1600℃。

若配用特殊材料，其温度范围可达到-150℃～2000℃。

如图7-1所示，热电偶温度传感器将被测温度转换成毫伏级热电势，通过连接导线与显示表构成温度检测系统，从而实现温度的显示、记录和调节。

图7-1热电偶测温示意图一热电偶的基本原理1 热电效应1821年，德国物理学家赛贝克（T⋅J⋅Seebeck）用两种不同金属组成闭合回路，并用酒精灯加热其中一个接触点（称为结点），发现放在回路中的电流表指针发生偏转。

如果用两盏酒精灯对两个结点同时加热，指针的偏转角反而减小。

显然，指针的偏转说明回路中有电动势产生并有电流在回路中流动，电流的强弱与两个结点的温差有关。

据此，赛贝克发现和证明了将两种不同性质的导体A 、B 组成闭合回路，如图7-2所示。

若节点(1)、(2)处于不同的温度(T≠T 0)时，两者之间将产生一热电势，在回路中形成一定大小的电流，这种现象称为热电效应。

两种不同材料的导体所组成的回路称为“热电偶”，组成热电偶的导体称为“热电极”，热电偶所产生的电动势称为热电势。

热电偶的两个结点中，置于温度为T 的被测对象中的结点称之为测量端，又称为工作端或热端；而置于参考温度为T 0的另一结点称之为参考端，又称自由端或冷端。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。

它可分为两大类：热电阻传感器和热电偶传感器。

热电阻传感器的特点：（1)高温度系数、高电阻率。

(2)化学、物理性能稳定。

(3)良好的输出特性。

(4).良好的工艺性，以便于批量生产、降低成本。

热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。

铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。

铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。

当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。

7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。

利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。

连接导体定律：回路的总电势等于热电偶电势EAB(T,T0)与连接导线电势EA’B’(Tn,T0)的代数和。

连接导体定律是工业上运用补偿导线进行温度测量的理论基础。

7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：EAB(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于EAB(T,Tn)与EAB(Tn,T0)的代数和。

2023传感器原理及应用（王化祥著）课后答案下载2023传感器原理及应用（王化祥著）课后答案下载前言绪论第一章传感器及其基本特性第一节传感器的定义、组成及分类第二节传感器的基本特性__小结习题与思考题第二章电阻应变式传感器第一节应变式传感器第二节应变式传感器的测量电路第三节压阻式传感器第四节应变式传感器的应用__小结习题与思考题第三章电容式传感器第一节电容式传感器的'工作原理与类型第二节电容式传感器的测量电路第三节电容式传感器的误差分析及补偿第四节电容式传感器的应用__小结习题与思考题第四章电感式传感器第一节自感式传感器第二节差动变压器式传感器第三节电涡流式传感器__小结习题与思考题第五章压电式传感器第一节压电效应与压电材料第二节压电传感器的等效电路和测量电路第三节引起/玉,E9式传感器测量误差的因素第四节压电传感器的应用__小结习题与思考题第一节磁电感应式传感器第二节霍尔传感器第三节磁敏电阻器第四节磁敏二极管和磁敏三极管第五节磁电传感器的应用__小结习题与思考题第七章热电式传感器第一节热电偶传感器第二节热电阻式传感器第三节半导体式热敏电阻第四节热电式传感器的应用__小结习题与思考题第八章光电传感器第一节光电效应第二节光电器件及其特性第三节红外传感器__小结习题与思考题第九章常用其他新型传感器第一节气体传感器第二节湿敏传感器第三节超声传感器第四节超导传感器第五节仿生传感器__小结习题与思考题第十章智能传感器第一节智能传感器概述第二节智能传感器的实现方式第三节智能传感器的应用第四节智能传感器的发展方向本?小结习题与思考题……第十一章传感器的标定与选用传感器原理及应用（王化祥著）：基本信息点击此处下载传感器原理及应用（王化祥著）课后答案传感器原理及应用（王化祥著）：目录作者：王桂荣，李宪芝主编出版社：中国电力出版社版次：1字数：500000印刷时间：-5-1ISBN：9787512304109。

热电式传感器及应用文章
热电式传感器是一种利用热电效应来测量温度变化的传感器。

当两种不同金属连接在一起形成一个电路，当两个连接点之间有温度差异时，会在电路中产生一个电势差。

这个现象被称为热电效应。

利用这个原理，热电式传感器可以实现非接触、高灵敏度、高精度且无需外部电源的温度测量。

热电式传感器的结构一般由两种金属线材组成，分别被称为热电偶。

两个端点相连接，形成一个回路，当这个回路中存在温度差异时，便可以测量电势差。

这个电势差会通过电缆传输至另一个设备上，如显示仪器和数据采集器。

由于热电偶是由金属制成的，因此能够耐受高温、高压和恶劣环境。

热电式传感器在各个工业领域都有广泛的应用，其中最常见的就是用于测量铁路、石油、化学、冶金和玻璃工业等高温的设备。

因为这些设备在工作过程中需要用到高温，而热电式传感器可以承受高温并且具有高精度和灵敏度，因此成为了理想的选择。

由于热电式传感器不会对被测量物体造成任何损伤，因此在医疗领域中也经常会使用该技术。

例如，热电式传感器可以使用在体内来测量血液和器官的温度变化，从而提供更准确的医疗诊断和治疗方案。

总的来说，热电式传感器因其高温耐性、精准度和便捷性而成为了广受欢迎的检测设备。

除了常规的应用领域外，热电式传感器在新能源、食品冷链、航空航天等领域也有着重要的应用。

并且，随着技术的不断升级和市场的不断扩大，热电
式传感器将会有更广阔的发展前景。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。

它可分为两大类：热电阻传感器和热电偶传感器。

热电阻传感器的特点：（1)高温度系数、高电阻率。

(2)化学、物理性能稳定。

(3)良好的输出特性。

(4).良好的工艺性，以便于批量生产、降低成本。

热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。

铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。

铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。

当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。

7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。

利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。

连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。

连接导体定律是工业上运用补偿导线进行温度测量的理论基础。

7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
