传感器原理与应用习题第7章热电式传感器

第1章 传感与检测技术基础第2章 电阻式传感器 第3章 电感式传感器1、电感式传感器有哪些种类？它们的工作原理分别是什么？2、说明3、变气隙长度自感式传感器的输出特性与哪些因素有关？怎样改善其非线性？怎样提高其灵敏度？答：根据变气隙自感式传感器的计算式：00022l S W L μ=，线圈自感的大小，即线圈自感的输出与线圈的匝数、等效截面积S 0和空气中的磁导率有关，还与磁路上空气隙的长度l 0有关；传感器的非线性误差：%100])([200⨯+∆+∆= l ll l r 。

由此可见，要改善非线性，必须使l l∆要小，一般控制在0.1~0.2。

（因要求传感器的灵敏度不能太小，即初始间隙l 0应尽量小，故l ∆不能过大。

）传感器的灵敏度：20022l S W dl dL l L K l ⨯-=≈∆∆≈μ，由此式可以看出，为提高灵敏度可增加线圈匝数W ，增大等效截面积S 0，但这样都会增加传感器的尺寸；同时也可以减小初始间隙l 0，效果最明显。

4、试推导 5、气隙型 6、简述 7、试分析 8、试推导 9、试分析 10、如何通过11、互感式12、零点残余电压产生的原因是什么？怎样减小和消除它的影响？答：在差动式自感传感器和差动变压器中，衔铁位于零点位置时，理论上电桥输出或差动变压器的两个次级线圈反向串接后电压输出为零。

但实际输出并不为零，这个电压就是零点残余电压。

残差产生原因：①由于差动式自感传感器的两个线圈结构上不对称，如几何尺寸不对称、电气参数不对称。

②存在寄生参数；③供电电源中有高次谐波，而电桥只能对基波较好地预平衡。

④供电电源很好，但磁路本身存在非线性。

⑤工频干扰。

差动变压器的零点残余电压可用以下几种方法减少或消除：①设计时，尽量使上、下磁路对称；并提高线圈的品质因素Q=ωL/R；②制造时，上、下磁性材料性能一致，线圈松紧、每层匝数一致等③采用试探法。

在桥臂上串/并电位器，或并联电容等进行调整，调试使零残最小后，再接入阻止相同的固定电阻和电容。

《传感器与传感器技术》计算题答案第1章传感器的一般特性1—5 某传感器给定精度为2%F·S，满度值为50mV，零位值为10mV，求可能出现的最大误差(以mV计)。

当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。

由你的计算结果能得出什么结论解：满量程（F▪S）为50﹣10=40(mV)可能出现的最大误差为：m＝402%=(mV)当使用在1/2和1/8满量程时，其测量相对误差分别为：1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数和静态灵敏度K。

（1）式中, y——输出电压，V；T——输入温度，℃。

（2）式中，y——输出电压，V；x——输入压力，Pa。

解：根据题给传感器微分方程，得（1）τ=30/3=10(s)，K=105/3=105(V/℃)；(2) τ==1/3(s)，K==(V/Pa)。

1—7已知一热电偶的时间常数=10s，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s，静态灵敏度K=1。

试求该热电偶输出的最大值和最小值。

以及输入与输出之间的相位差和滞后时间。

解：依题意，炉内温度变化规律可表示为x(t) =520+20sin(t)℃由周期T=80s，则温度变化频率f=1/T，其相应的圆频率=2f=2/80=/40；温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(t+)℃热电偶为一阶传感器，其响应的幅频特性为因此，热电偶输出信号波动幅值为B=20A()==15.7℃由此可得输出温度的最大值和最小值分别为y(t)|=520+B=520+=535.7℃y(t)|=520﹣B==504.3℃输出信号的相位差为(ω)= arctan(ω)= arctan(2/8010)=相应的时间滞后为t =1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即式中，y——输出电荷量，pC；x——输入加速度，m/s2。

习题集1.1 什么是传感器？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？1.5传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.6传感器的线性度是如何确定的？电阻应变式传感器3.1 何为电阻应变效应？怎样利用这种效应制成应变片？3.2 什么是应变片的灵敏系数？它与金属电阻丝的灵敏系数有何不同？为什么？3.3 金属应变片与半导体应变片在工作原理上有何不同？半导体应变片灵敏系数范围是多少，金属应变片灵敏系数范围是多少？为什么有这种差别，说明其优缺点。

3.4 一应变片的电阻R=120Ω，灵敏系数k =2.05，用作应变为800/m m μ的传感元件。

求：①R ∆和/R R ∆；② 若电源电压U =3V ，初始平衡时电桥的输出电压U 0。

3.5 在以钢为材料的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Ω的金属应变片R 1和R 2（如图3-28a 所示），把这两应变片接入电桥（见图3-28b ）。

若钢的泊松系数0.285μ=，应变片的灵敏系数k =2，电桥电源电压U =2V ，当试件受轴向拉伸时，测得应变片R 1的电阻变化值。

试求：①轴向应变；②电桥的输出电压。

3.6 图3-31为一直流电桥，负载电阻R L 趋于无穷。

图中E=4V ，R 1=R 2=R 3=R 4=120Ω，试求：① R 1为金属应变片，其余为外接电阻，当R 1的增量为ΔR 1=1.2Ω时，电桥输出电压U 0=? ② R 1、R 2为金属应变片，感应应变大小变化相同，其余为外接电阻，电桥输出电压U 0=? ③ R 1、R 2为金属应变片，如果感应应变大小相反，且ΔR 1=ΔR 2 =，电桥输出电压U 0=?电容式传感器4.1 如何改善单极式变极距型电容传感器的非线性？4.2 差动式变极距型电容传感器，若初始容量1280C C pF ==，初始距离04mm δ=，当动极板相对于定极板位移了0.75mm δ∆=时，试计算其非线性误差。

思考与作业绪论.列出几项你身边传感测试技术的应用例子。

解：光电鼠标，电子台称，超声波测距，超声波探伤等。

第1章传感器的基本概念1. 什么叫做传感器的定义？最广义地来说，传感器是一种能把物理量、化学量以及生物量转变成便于利用的电信号的器件。

2.画出传感器系统的组成框图，说明各环节的作用。

答：1）.敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

2）.转换元件：以敏感元件的输出为输入，把输入转换成电路参数。

3）.转换电路：上述电路参数接入转换电路，便可转换成电量输出。

3.传感器有哪几种分类？按被测量分类——物理量传感器——化学量传感器——生物量传感器按测量原理分类阻容力敏光电声波按输出型式分类数字传感器模拟传感器按电源型式分类无源传感器有源传感器4. 传感器的静态特性是什么？静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。

5. 传感器的动态特性是什么？动态特性是指传感器对随时间变化的输入量的响应特性，反映输出值真实再现变化着的输入量的能力。

6. 为什么要把传感器的特性分为静态特性和动态特性?传感器所测量的非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。

由于输入量的状态不同，传感器所呈现出来的输入—输出特性也不同，因此存在所谓的静态特性和动态特性。

第2章电阻式传感器1. 如何用电阻应变计构成应变式传感器?电阻应变计把机械应变信号转换成ΔR/R后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。

因此，必须采用转换电路或仪器，把应变计的ΔR/R变化转换成电压或电流变化（通常采用电桥电路实现这种转换。

根据电源的不同，电桥分直流电桥和交流电桥）。

2. 金属电阻应变片测量外力的原理是什么？金属电阻应变片的工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

传感器原理与工程应用习题集一、单项选择题第1章传感器与检测的理论基础1.在整个测量过程中，如果影响和决定误差大小的全部因素（条件）始终保持不变，对同一被测量进行多次重复测量，这样的测量称为（C ）A．组合测量B．静态测量C．等精度测量D．零位式测量2.在同一测量条件下，多次测量被测量时，其绝对值和符号以不可预定的方式化着的误差称为（B ）A．粗大误差B．随机误差C．系统误差D．绝对误差3.超出规定条件下预期的误差称为（A ），它严重地歪曲了客观现象，应予以剔除。

A．粗大误差B．随机误差C．系统误差D．绝对误差4.在同一测量条件下，多次测量被测量时，其绝对值和符号保持不变，或在条件变化时，按一定规律变化的误差称为（C ）A．粗大误差B．随机误差C．系统误差D．绝对误差5.在直流电路中使用电流表和电压表测量负载功率的测量方法属于（B ）。

A. 直接测量B. 间接测量C. 组合测量D. 等精度测量6.宠物医院通常采用红外测温仪测量动物的温度，这种测量方法属于（D）。

A. 接触式测量B. 间接测量C. 组合测量D. 非接触式测量7.精度等级用来表示一个仪表能达到的测量精度，精度等级是由（ D ）来表示/确定的。

A. 绝对误差B. 实际相对误差C. 基本误差D. 最大引用误差第2章传感器概述8.属于传感器动态特性指标的是（B ）A．重复性B．固有频率C．灵敏度D．漂移9.不属于传感器静态特性指标的是（B ）A．重复性B．固有频率C．灵敏度D．漂移10.传感器的主要功能是（A ）。

A. 检测和转换B. 滤波和放大C. 调制和解调D. 传输和显示11.传感器的输出量通常为（B ）A 非电量信号B 电量信号C 位移信号D 光信号12.输入逐渐增加到某一值，与输入逐渐减小到同一输入值时的输出值不相等是属于传感器静态特性的哪一种（D ）A:灵敏度B:线性度C:灵敏度界限D:迟滞性13.非线性度是表示校准曲线( B )的程度。

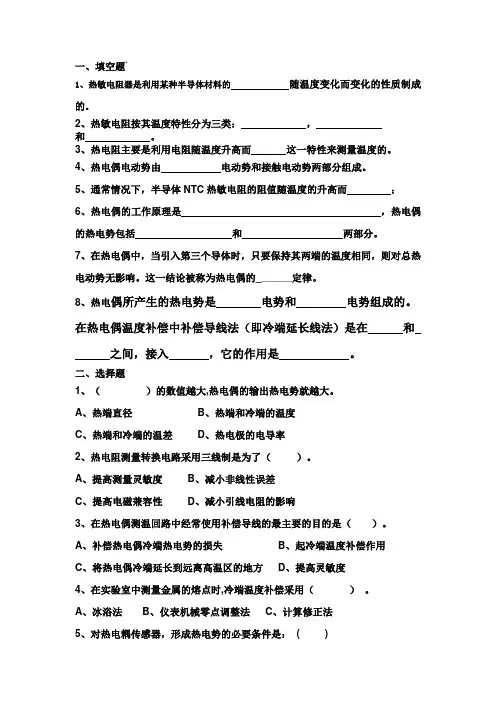

一、填空题`1、热敏电阻器是利用某种半导体材料的随温度变化而变化的性质制成的。

2、热敏电阻按其温度特性分为三类：，和。

8、热电偶所产生的热电势是电势和电势组成的。

在热电偶温度补偿中补偿导线法（即冷端延长线法）是在和之间，接入，它的作用是。

二、选择题1、（）的数值越大,热电偶的输出热电势就越大。

A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率2、热电阻测量转换电路采用三线制是为了（）。

A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响3、在热电偶测温回路中经常使用补偿导线的最主要的目的是（）。

A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度4、在实验室中测量金属的熔点时,冷端温度补偿采用（）。

A、冰浴法B、仪表机械零点调整法C、计算修正法5、对热电耦传感器，形成热电势的必要条件是：( )A．两种导体材料不同；节点所处的温度不同B．两种导体材料相同；节点所处的温度不同；C．两种导体材料不同；节点所处的温度相同D．两种导体材料相同；节点所处的温度相同6、( )传感器可用于医疗上-50℃～150℃之间的温度测量。

A.金属辐射式B.热电偶C.半导体三极管D.比色计7、半导体热敏电阻率随着温度上升，电阻率( )A.上升B.迅速下降C.保持不变D.归零三、简答题1、热电偶传感器工作原理2、热电偶参考电极定律有何实际意义？以知在某特定条件下材料A与铂配对的热电动势为13.967mv, 材料B与铂配对的热电动势为8.345mv,求出在此特定条件下材料A与B配对后的热电动势？3、何为热电偶的热电效应？问如图所示的热电偶热电动势的组成，并写出回路总电势的表达式。

4、什么叫做热电动势、接触电动势和温差电动势？说明势电偶测温原理及其工作定律的应用。

分析热电偶测温的误差因素，并说明减小误差的方法5、简述半导体P-N结温度传感器的工作机理。

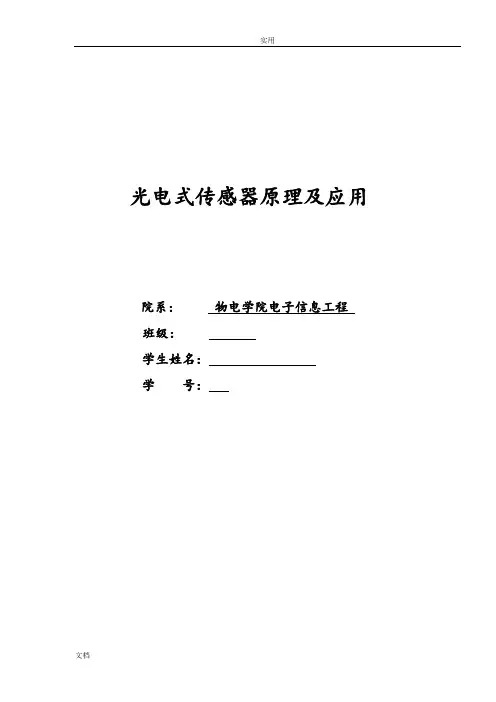

光电式传感器原理及应用院系：物电学院电子信息工程班级：学生姓名：学号：光电式传感器原理及应用摘要：本文着重研究压光电式传感器的原理及光电式传感器的应用，即基于光电式传感器的科学原理及其在实际生产生活中的运用。

本文通过对传感器原理、光电效应、传感器的应用等的学习，分析了热电式传感器的基本原理及其电量转化等的工作过程。

在目前自动化、智能化发展的趋势下，传感器的应用越来越广泛与重要，本文的研究目的即在于深入了解传感器的原理与基本结构以期站在本源的角度分析与应用光电式传感器。

关键词：光电效应；光电式传感器引言：传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

基于光电效应的传感器—光电式传感器在受到可见光照射后即产生光电效应，将光信号转换成电信号输出。

它除能测量光强之外，还能利用光线的透射、遮挡、反射、干涉等测量多种物理量，如尺寸、位移、速度、温度等，因而是一种应用极广泛的重要敏感器件。

光电测量时不与被测对象直接接触，属于非接触式测量。

光束的质量又近似为零,在测量中不存在摩擦和对被测对象几乎不施加压力。

因此在许多应用场合，光电式传感器比其他传感器有明显的优越性。

其缺点是在某些应用方面，光学器件和电子器件价格较贵，并且对测量的环境条件要求较高。

一.光电式传感器的基本原理：光电式传感器基于光电效应的传感器，在受到可见光照射后即产生光电效应，将光信号转换成电信号输出。

它除能测量光强之外，还能利用光线的透射、遮挡、反射、干涉等测量多种物理量，如尺寸、位移、速度、温度等，因而是一种应用极广泛的重要敏感器件。

光电效应：它是光照射到某些物质上，使该物质的导电特性发生变化的一种物理现象，可分为外光电效应和内光电效应和光生伏特效应三类。

外光电效应是指，在光线作用下物体内的电子逸出物体表面向外发射的物理现象。

1-1 衡量传感器静态特性的主要指标。

说明含义。

1、 线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。

2、 回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。

3、 重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。

各条特性曲线越靠近，重复性越好。

4、 灵敏度——传感器输出量增量与被测输入量增量之比。

5、 分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。

6、 阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。

7、 稳定性——即传感器在相当长时间内仍保持其性能的能力。

8、 漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。

9、 静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。

1-2 计算传感器线性度的方法，差别。

1、 理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。

2、 端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。

3、 “最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。

这种方法的拟合精度最高。

4、 最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。

1-3 什么是传感器的静态特性和动态特性为什么要分静和动（1）静态特性：表示传感器在被测输入量各个值处于稳定状态时的输出-输入关系。

动态特性：反映传感器对于随时间变化的输入量的响应特性。

（2）由于传感器可能用来检测静态量（即输入量是不随时间变化的常量）、准静态量或动态量（即输入量是随时间变化的变量），于是对应于输入信号的性质，所以传感器的特性分为静态特性和动态特性。

Z-1 分析改善传感器性能的技术途径和措施。

传感器与检测技术思考题参考答案第一章1. 传感器由那几部分组成？并说明各组成部分的功能。

答:传感器一般由敏感元件、转换元件、转换电路等几部分组成。

敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

转换元件：敏感元件的输出就是它的输入，它把输入转换成电路参数。

转换电路：将转换元转换成的电路参数接入转换电路，便可转换成电量输出。

2. 什么是传感器动态特性和静态特性，简述在什么条件下只研究静态特性就能够满足通常的需要，而在什么条件下一般要研究传感器的动态特性？在时域条件下研究静态，在频域条件下研究动态 3. 请使用性能指标描述检测系统的静态特性。

（P9-P11）4. 某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

解：该仪器的灵敏度为25.40.55.35.2−=−−=S mV/mm5. 某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。

解：（1）测温系统的总灵敏度为18.02.010002.045.0=×××=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 第二章 检测系统的误差合成1.什么是系统误差？产生系统误差的原因是什么？如何发现系统误差？减少系统误差有哪几种方法？答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。

…2.服从正态分布规律的随机误差有哪些特性?答：服从正态分布规律的随机误差的特性有：对称性 随机误差可正可负，但绝对值相等的正、负误差出现的机会相等。

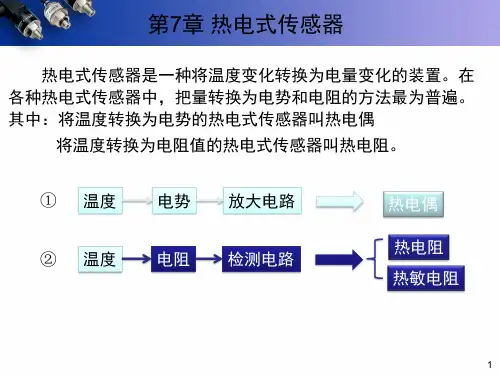

传感器原理与应用习题-第7章热电式传感器《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。

它可分为两大类：热电阻传感器和热电偶传感器。

热电阻传感器的特点：（1)高温度系数、高电阻率。

(2)化学、物理性能稳定。

(3)良好的输出特性。

(4).良好的工艺性，以便于批量生产、降低成本。

热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。

铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。

铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。

当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。

7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。

利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。

连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。

连接导体定律是工业上运用补偿导线进行温度测量的理论基础。

7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。

《传感器原理及工程应用》习题答案王丽香第1章 传感与检测技术的理论基础（P26）1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差 ％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

则 20 2.370.01610.0382()d i G mm v σ=⨯=>，所以其他14个测量值中没有坏值。

计算算术平均值的标准偏差200.0043()mm σσ=== 20330.00430.013()d mm σ=⨯=所以，测量结果为：20(120.4110.013)()(99.73%)d mm P =±=1－14交流电路的电抗数值方程为CL X ωω1-= 当角频率Hz 51=ω，测得电抗1X 为Ω8.0； 当角频率Hz 22=ω，测得电抗2X 为Ω2.0； 当角频率Hz 13=ω，测得电抗3X 为Ω-3.0。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。

它可分为两大类：热电阻传感器和热电偶传感器。

热电阻传感器的特点：（1)高温度系数、高电阻率。

(2)化学、物理性能稳定。

(3)良好的输出特性。

(4).良好的工艺性，以便于批量生产、降低成本。

热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。

铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。

铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。

当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。

7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。

利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。

连接导体定律：回路的总电势等于热电偶电势EAB(T,T0)与连接导线电势EA’B’(Tn,T0)的代数和。

连接导体定律是工业上运用补偿导线进行温度测量的理论基础。

7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：EAB(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于EAB(T,Tn)与EAB(Tn,T0)的代数和。

2023传感器原理及应用（王化祥著）课后答案下载2023传感器原理及应用（王化祥著）课后答案下载前言绪论第一章传感器及其基本特性第一节传感器的定义、组成及分类第二节传感器的基本特性__小结习题与思考题第二章电阻应变式传感器第一节应变式传感器第二节应变式传感器的测量电路第三节压阻式传感器第四节应变式传感器的应用__小结习题与思考题第三章电容式传感器第一节电容式传感器的'工作原理与类型第二节电容式传感器的测量电路第三节电容式传感器的误差分析及补偿第四节电容式传感器的应用__小结习题与思考题第四章电感式传感器第一节自感式传感器第二节差动变压器式传感器第三节电涡流式传感器__小结习题与思考题第五章压电式传感器第一节压电效应与压电材料第二节压电传感器的等效电路和测量电路第三节引起/玉,E9式传感器测量误差的因素第四节压电传感器的应用__小结习题与思考题第一节磁电感应式传感器第二节霍尔传感器第三节磁敏电阻器第四节磁敏二极管和磁敏三极管第五节磁电传感器的应用__小结习题与思考题第七章热电式传感器第一节热电偶传感器第二节热电阻式传感器第三节半导体式热敏电阻第四节热电式传感器的应用__小结习题与思考题第八章光电传感器第一节光电效应第二节光电器件及其特性第三节红外传感器__小结习题与思考题第九章常用其他新型传感器第一节气体传感器第二节湿敏传感器第三节超声传感器第四节超导传感器第五节仿生传感器__小结习题与思考题第十章智能传感器第一节智能传感器概述第二节智能传感器的实现方式第三节智能传感器的应用第四节智能传感器的发展方向本?小结习题与思考题……第十一章传感器的标定与选用传感器原理及应用（王化祥著）：基本信息点击此处下载传感器原理及应用（王化祥著）课后答案传感器原理及应用（王化祥著）：目录作者：王桂荣，李宪芝主编出版社：中国电力出版社版次：1字数：500000印刷时间：-5-1ISBN：9787512304109。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

传感器一般由哪几部分组成答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

（1）端点线性度： 设拟合直线为：y=kx+b, 根据两个端点（0，0）和（，），则拟合直线斜率： ∴*+b= ∴b=0（2）最小二乘线性度： 设拟合直线方程为01y a a x =+， 误差方程01()i i i i i y y y a a x v ∧∧-=-+= 令10x a =，21x a =由已知输入输出数据，根据最小二乘法，有：直接测量值矩阵0.644.047.4710.9314.45L ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，系数矩阵10.0210.0410.0610.0810.10A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，被测量估计值矩阵01a X a ∧⎡⎤=⎢⎥⎣⎦由最小二乘法：''A A X A L ∧=，有答：非线性误差公式：max 0.106100%100%0.64%16.50L FS L Y γ∆=±⨯=⨯= ② 迟滞误差公式：max100%H FSH Y γ∆=⨯， 又∵最大行程最大偏差max H ∆=，∴max 0.1100%100%0.6%16.50H FS H Y γ∆=⨯=⨯= ③ 重复性误差公式：max100%L FSR Y γ∆=±⨯， 又∵重复性最大偏差为max R ∆=，∴max 0.08100%100%0.48%16.50L FS R Y γ∆=±⨯=±⨯=± 用一阶传感器测量100Hz 的正弦信号，如果要求幅值误差限制在±5％以内，时间常数应取多少如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少 解：一阶传感器频率响应特性：1()()1H j j ωτω=+幅频特性：()A ω=由题意有()15%A ω-≤15%-≤又22200f Tπωππ=== 所以：0＜τ＜取τ=，ω=2πf=2π×50=100π幅值误差：()100% 1.32%A ω∆==-所以有%≤△A(ω)＜0相位误差：△φ(ω)=-arctan(ωτ)= 所以有≤△φ(ω)＜0某温度传感器为时间常数τ=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的三分之一和二分之一所需的时间。

复习思考题一、填空题1、按能量角度分析，典型的传感器构成方法有三种，即自源型、带激励源型以及外源型，前两者属于能量转换型，后者是能量控制型。

2、将温度转换为电势大小的热电式传感器是热电偶传感器，而将温度变化转换为电阻大小的热电式传感器是热电阻（金属材料）或热敏电阻（半导体材料）。

3、电感式传感器也称为变磁阻式传感器，它是利用电磁感应原理将被测物理量转换成线圈自感系数和互感系数的变化，再由测量电路转换为电压或电流的变化，从而实现非电量到电量的转换。

4、容栅传感器实际上是多个差动式变面积型电容传感器的并联，它具有误差平均效应，测量精度很高。

5、热电偶传感器的工作基础是热电效应，其产生的热电势包括接触电势和温差电势两部分。

热电偶的中间导体（连接导体）定律是工业上运用补偿导线法进行温度补偿的理论基础；中间温度定律为制定分度表奠定了理论基础；根据中间导体定律，可允许采用任意的焊接方式来焊接热电偶。

6、用于制作压电传感器的常用压电材料是石英晶体和压电陶瓷。

7、基于外光电效应的器件有光电管和光电倍增管；基于内光电效应的器件有光敏电阻、光电池、光敏二极管和光敏晶体管等。

二、选择题:1. 被测信号x(t)的最高频率为fm 时，采样频率fc至少为___C____,才能恢复原始波形，否则，会引起信号失真。

A 0.5fm B fmC 2fm2. 某传感器的精度为2%FS，满量程输出为100mV，可能最大的误差为__A____。

A 2 mVB 1 mVC 4 mVD 6 mV3. 传感器在正、反行程中输入输出曲线不重合称为___B_____。

A 非线性误差B 迟滞C 重复性4. 一弹性式压力传感器在加压过程和减压过程中，输入值相同，但传感器的输出却不一致，这种现象称为____C______。

A 弹性元件的非线性B 弹性后效C 弹性滞后D 弹性元件的不稳定5. 传感器的输出分辨率____D____输入分辨率。

A 大于B 等于C 小于D 不相关6. 传感器能检测到的最小输入增量为_____D______。
