摘要摘要本文对一个等分威尔金森功分器进行了仿真，分析了功分器的基本原理，介绍了ADS软件基本使用方法，并选择了频率范围：0.9～1.1GHz，频带内输入端口的回波损耗：C11>20dB，频带内的插入损耗：C21<3.1dB,C31<3.1dB，两个输出端口间的隔离度：C23>25dB为设计指标的等分威尔金森功分器。

先进行威尔金森功分器原理图的设计，再用ADS软件进行原理图仿真，得出的结论采用理论计算的结果作为功分器参数时，功分器并没有达到所需设计的指标，所以要对功分器的各个参数进行优化。

优化后所得到的最佳数据保存以后再进行功分器版图的仿真，各项指标基本达到设计所需的要求。

关键词：仿真，威尔金森功分器，ADS，优化ABSTRACTABSTRACTIn this paper a power dividers quintiles Wilkinson is simulated, and analyzes the basic principle of power dividers, introduces the basic use ADS software method, and choose the frequency range: 0.9～GHz, frequency band 1.1 input ports C11 > 20dB return loss:, frequency band insertion loss: C21 < 3.1 dB, C31 < 3.1 dB, between the two output port C23 > 25dB isolation ratio: for the design index equal power dividers Wilkinson. First conducts the power dividers Wilkinson schematic design, reoccupy ADS software simulation principle diagram, the conclusion of the theoretical calculation result as parameters when power dividers power dividers did not reach the required design to index, so the power dividers various parameters were optimized. After optimization of the best data preserves received after power dividers again, and all the indexes of simulation territory to meet the design requirements of basic required.Key words：Simulation Wilkinson Power dividers ADS optimization目录目录第1章引言 (1)1.1 功分器的发展概述 (1)1.2本次设计的主要工作 (3)第2章功分器的技术基础 (4)2.1基本工作原理 (4)2.2 功分器的技术指标 (6)第3章 ADS介绍 (8)3.1 ADS发展概述 (8)3.2 ADS 的仿真设计方法 (9)3.3 ADS的辅助设计功能 (10)3.4 ADS与其他EDA软件和测试设备间的连接 (15)3.5 ADS应用结论 (15)第4章功分器的原理图设计、仿真与优化 (16)4.1等分威尔金森功分器的设计指标 (16)4.2建立工程与设计原理图 (16)4.3基本参数设置 (16)4.4功分器原理图仿真 (19)4.5功分器的电路参数的优化 (26)第5章功分器版图的生成与仿真 (28)5.1功分器版图的生成 (28)5.2功分器版图的仿真 (34)第6章结论 (37)参考文献 (38)致谢 (35)外文资料原文 (36)译文 (44)主要符号表1P ...................................................1端口的输入功率 2P ...................................................2端口的输出功率 3P ...................................................3端口的输出功率 0Z ..................................................输入端口特性阻抗 02Z ..........................................4λ分支微带线的特性阻抗 03Z ..........................................4λ分支微带线的特性阻抗 2R .................................................2端口接的负载电阻 3R .................................................3端口接的负载电阻 2U .....................................................2端口输入电压 3U .....................................................3端口输入电压 2in Z ....................................................2端口输入阻抗 3in Z ....................................................3端口输入阻抗 r P ..........................................................反射功率 i P ..........................................................入射功率 11S .....................................端口2匹配时，端口1的反射系数 21S .........................端口2匹配时，端口1到端口2的正向传输系数 31S .........................端口3匹配时，端口1到端口3的正向传输系数 11C ..........................................................回波损耗 21C ..........................................................插入损耗 31C ..........................................................插入损耗 23C ...........................................................隔离度第1章引言1.1 功分器的发展概述功率分配器是将输入信号功率分成相等或不相等的几路输出的一种多端口的微波网络，广泛应用于雷达、多路中继通信机等大功率器件等微波射频电路中。

威尔金森功分器设计与仿真威尔金森功分器（Wilkinson Power Divider）是一种常用的微波功分器，广泛应用于无线通信和雷达系统中。

它能将输入信号均匀地分配到两个输出端口，并且具有较宽的工作频率范围和较低的插入损耗。

本文将介绍威尔金森功分器的设计原理和仿真方法。

1.威尔金森功分器的设计原理```┌─Z1─┐RF in ─┤ ├─ Z2 ─ RF out1├─Z0─┤└─Z3─┘RF out2```其中，RF in为输入端口，RF out1和RF out2为输出端口，Z0为特征阻抗，Z1和Z2为等效阻抗，Z3为耦合阻抗。

在设计过程中，首先需要确定特征阻抗Z0的数值，一般为50欧姆。

然后，根据所需的功分比例，计算等效阻抗Z1和Z2的数值。

最后，选择合适的耦合阻抗Z3，使得整个电路达到最佳的工作性能。

2.威尔金森功分器的仿真方法首先，打开ADS软件并创建一个新的工程。

然后，在工程中添加一个新的设计，选择“Schematic”类型。

在Schematic设计界面中，依次添加所需的元件，包括传输线、阻抗匹配器和耦合器。

其中，传输线用于连接输入端口和输出端口，阻抗匹配器用于实现输入和输出的阻抗匹配，耦合器用于实现信号的均匀分配。

接下来，设置传输线的特性阻抗和长度，以及阻抗匹配器和耦合器的阻抗数值。

通过调整这些参数，可以实现所需的功分比例和工作频率范围。

完成电路设计后，可以进行仿真和优化。

选择“Simulation”菜单，设置仿真参数，如频率范围和步长。

然后，运行仿真并得到结果。

根据仿真结果，可以评估电路的性能，并进行优化。

如果需要改变功分比例或工作频率范围，可以调整各个元件的数值，并重新运行仿真。

最后，完成电路设计和优化后，可以进行PCB布局和封装设计。

根据实际需求，选择合适的材料和尺寸，并进行布局和封装设计。

总结：本文介绍了威尔金森功分器的设计原理和仿真方法。

通过合理选择和调整各个元件的数值，可以实现所需的功分比例和工作频率范围。

此功分器比较简单。

如果只是做仿真，ADS较为方便，如果要做实物或产品的话，HFSS比较可靠。

本人亲测HFSS仿真结果和实物基本一致，ADS差别不一。

多节功分器原理和单节一样，网上有多节等分功分器归一化数据表格，按照表格中的值球的传输线阻抗得到的功分器只需要少许优化即可。

接下来以双节8-11G功分器大致介绍一下设计流程。

如图所示，L0和L3都是Z0阻抗的传输线，一般选择为50Ω，在ADS中可以算出现款和线长，线的长度L0和L3对功分器没太大影响，所以在做的时候可以根据要求增加或减少。

因为是8-11G的，f2/f1<1.5，所以双节的都满足要求，可以用频带宽度比为1.5的功分器，这样的话隔离度更好。

查表得到L1L2归一化阻抗分别是1.1998和1.6070归一化电阻为5.3163和1.8643，得到阻抗和电阻值分别是60、80.33和93、265，注意的是电阻顺序是倒过来的这样分别用微带线计算软件算得两段线的带宽和π/4线长，分别是0.324/6.28和0.653/6.15，这样在HFSS中九可以建立模型仿真，在建模的时候做成参数模型，这样可以调节和优化，电阻直接在合适的地方画一个矩形，右键lumped RLC可以设置。

模型可以做成实际的0.035mm的铜，也可以设置成perfect E，大致都差不多，我做过一个，实测和仿真基本上一致，损耗都在3.2左右，隔离倒是有点差，差了约5db。

有些做成弧形，原理都是一样，个人觉得倒是美观很多。

弧形这个是我对上面功分器改变形状得来的，出来的效果只是差了一点点。

对了，基片背面需要铺地，否则仿真时可能有问题，本人也是兴趣自己做着玩的，不是专业的，有错请指正，有需要模型或交流的可以联系我，最后总结一下。

1、建模的时候最好建立参数模型，可调可优化；2、基板背面最好铺地；3、在仿真的时候波端口向量应该向接地（向下）；4、归一化电阻值顺序和归一化阻抗是相反的；5、输入端的驻波比要好好仿真，容易变差；。

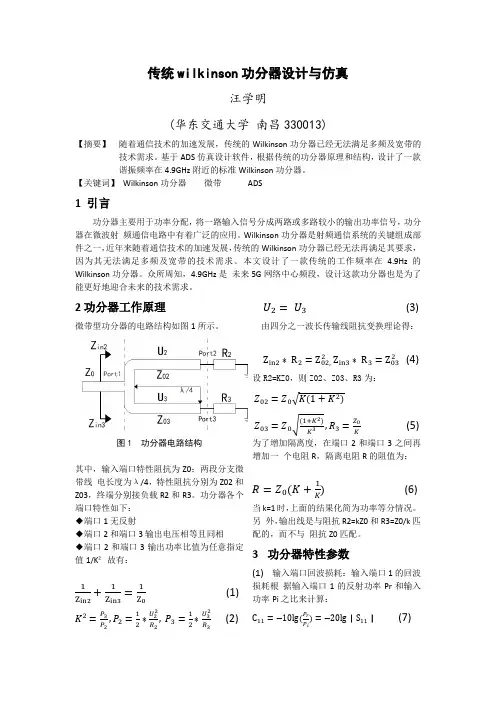

传统wilkinson功分器设计与仿真汪学明(华东交通大学南昌330013)【摘要】随着通信技术的加速发展，传统的Wilkinson功分器已经无法满足多频及宽带的技术需求。

基于ADS仿真设计软件，根据传统的功分器原理和结构，设计了一款谐振频率在4.9GHz附近的标准Wilkinson功分器。

【关键词】Wilkinson功分器微带ADS1 引言功分器主要用于功率分配，将一路输入信号分成两路或多路较小的输出功率信号，功分器在微波射频通信电路中有着广泛的应用。

Wilkinson功分器是射频通信系统的关键组成部件之一，近年来随着通信技术的加速发展，传统的Wilkinson功分器已经无法再满足其要求，因为其无法满足多频及宽带的技术需求。

本文设计了一款传统的工作频率在 4.9Hz的Wilkinson功分器。

众所周知，4.9GHz是未来5G网络中心频段，设计这款功分器也是为了能更好地迎合未来的技术需求。

2功分器工作原理微带型功分器的电路结构如图1所示。

图1 功分器电路结构其中，输入端口特性阻抗为Z0；两段分支微带线电长度为λ/4，特性阻抗分别为Z02和Z03，终端分别接负载R2和R3。

功分器各个端口特性如下：◆端口1无反射◆端口2和端口3输出电压相等且同相◆端口2和端口3输出功率比值为任意指定值1/K²故有：1 Z in2+1Z in3=1Z0(1)K2=P3P2,P2=12∗U22R2, P3=12∗U32R3(2)U2= U3(3)由四分之一波长传输线阻抗变换理论得：Z in2∗ R2=Z02,2 Z in3∗ R3=Z032(4)设R2=KZ0，则Z02、Z03、R3为：Z02=Z0√K(1+K2)Z03=Z0√(1+K2)K3,R3=Z0K(5)为了增加隔离度，在端口2和端口3之间再增加一个电阻R，隔离电阻R的阻值为：R=Z0(K+1K)(6)当k=1时，上面的结果化简为功率等分情况。

另外，输出线是与阻抗R2=kZ0和R3=Z0/k匹配的，而不与阻抗Z0匹配。

实验七、等分威尔金森功分器的设计一、设计目标任务一：等分威尔金森功分器的设计的ADS仿真。

等分威尔金森功分器的设计的设计指标：（1）、频带范围：0.9-1.1GHz；（2）、频带内输入端口的回波损耗：C11>20dB；（3）、频带内的插入损耗：C12﹤3.3dB,C13﹤3.3dB；（4）、两个输入端口间的隔离度：C23>25dB。

二、设计步骤任务一：1.新建工程原理图：新建工程名为equal_divider，并设置如下：新建原理图名为equal_divider_norminal，并画出如下图的电路图：输入端口电路：阻抗变换电路：输出端口电路：完成后如图：2.参数设置：MSub控件参数：H=0.8mm：表示微带线介质基片厚度为0.8mm；Er=4.3:表示微带线介质基片的相对介电常数为4.3；Mur=1:表示微带线介质基片的相对磁导率为1；Cond=5.88E+7:表示微带金属片的电导率为5.88E+7；Hu=1.0e+033mm:表示微带电路的封装高度为1.0e+033mm;T=0.03mm:表示微带金属片的厚度为0.03mm；TanD=1e-4：表示微带线的损耗角正切为1e-4；Rough=0mm:表示微带线的表面粗糙度为0mm。

用微带线计算工具计算功分器各段微带线理论尺寸：Tools】→【LineCalc】→【StartLineCalc】，弹出如下图所示所示的“LineCalc”窗口。

在“Substrate Parameters”栏中填入上图所示的MSub控件的基本参数。

在“Component Parameters”栏的“Freq”项中输入功分器的中心频率为1GHz。

在“Electrical”栏的传输线特性阻抗“Z0”项中输入50Ω，如下图所示：插入V AR控件，设置变量，w1=1.52”、“w2=0.79”、“l=10”。

将原理图中参数更新：3.功分器原理图仿真：原理图中加入S参数，TERM，地，S参数如图：其他设置地方如图：仿真如图：从上面的仿真结果可知，两个端口间的隔离度（要求C23>25dB）明显不满足设计要求。

微带wilkinson功分器的仿真设计实验报告学院电子科学与工程学院姓名学号指导教师2016年10月21日一、实验目的● 了解功率分配器电路的原理及设计方法。

● 学习使用ADS 软件进行微波电路的设计，优化，仿真。

● 掌握功率分配器的制作及调试方法。

二、设计要求指标● 通带范围0.9 — 1.1GHz 。

● 双端输出，功分比为1:1。

● 通带内个端口反射系数小于-20dB 。

● 两个输出端口的隔离度小于-20dB 。

●传输损耗小于3.1dB 。

三、设计思路图一：设计思路示意图四、理论分析设计1. 基本工作原理分析功率分配器是三端口电路结构，其信号输入端的输入功率为P1，而其它两个输出端的输出功率分别为P2和P3。

理论上，由能量守恒定律可知：P1=P2+P3。

端口特性为：(1) 端口1无反射(2) 端口2和端口3输出电压相等且相同(3) 端口2、端口3输出功率比值为任意指定值1/k 2 由这些条件可以确定Z o2、Z o3以及R 2、R 3的值。

2.功分器技术指标计算 (1) 输入端口回波损耗理论学习尺寸计算绘制ADS 原理图原理图仿真优化设计版图仿真输入端口1的回波损耗根据输入端口1的反射功率和输入功率之比来计算s11=−10Log(P r P i )(2)插入损耗输入端口1的回波损耗根据输出端口的输出功率和输入端口1的输入功率之比来计算S21=−10Log(P2P1) S31=−10Log(P2P1)(3)输出端口间的隔离度输出端口2和输出端口3间的隔离度可以根据输出端口2和输出端口3的输出功率比来计算S23=−10Log(P2 P3 )(4)功分比当其它端口没有反射时，功分比根据输出端口3和输出端口4的输出功率比来计算K2=P2 P3(5)相位平滑度在做功率分配器时，输出端口的平滑度直接影响功率合成效率。

五、尺寸计算使用ADS软件自带的计算工具计算出微带线的尺寸。

图5.1 50Ω的微带线宽度计算图5.2 75Ω的微带线宽度计算输入Z0=50Ohm,可以算出微带线的宽度为1.52mm。
