影响氧化铁皮颜色的关键因素有哪些

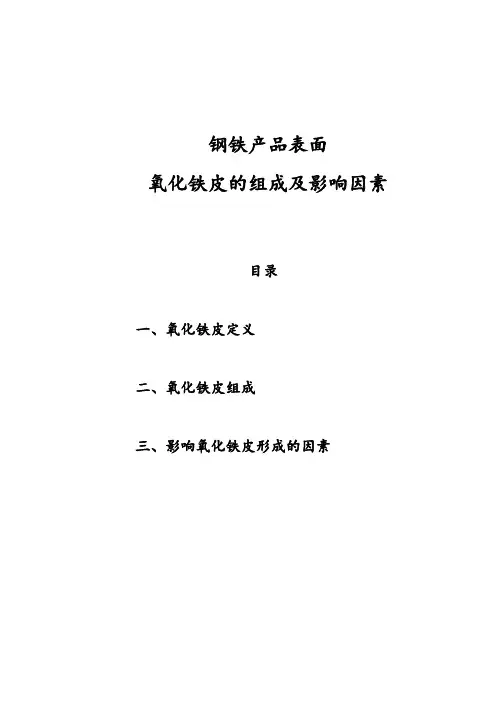

钢铁产品表面
氧化铁皮的组成及影响因素
目录
一、氧化铁皮定义
二、氧化铁皮组成
三、影响氧化铁皮形成的因素
一、氧化铁皮定义
钢铁制品在加热、热处理或在热状态下进行加工时形成的一层附着在基体表面上的金属氧化物称为氧化铁皮。

二、氧化铁皮组成
各种钢铁制品表面的氧化铁皮的组成及结构都不一样，材质的化学成分（如普碳钢及特殊钢）、加热温度的高低、冷却速度的快慢以及加工方法（退火、淬火）等因素对氧化铁皮的生成都有明显的影响。

一般碳钢的氧化铁皮在575℃以下生成两层：外层为
Fe2O3，内层为Fe3O4。

如果在575℃以上则生成三层：外层Fe2O3，中层Fe3O4，内层FeO。

如果是合金钢，除上述三种氧化层外，还有合金元素的氧化物，如铸铁、硅钢（SiO2）、不锈钢（Cr2O3、NiO）。

三、影响氧化铁皮形成的因素
由于金属的成分、表面温度、加热和冷却制度、周围介质含氧量等因素的不同，氧化铁皮的成分与结构也因之而异。

一般来说，金属的化学性质越活泼、温度越高，金属的氧化速度就越快。

氧化时间长则形
成的氧化铁皮厚度就越大。

铁是比较活泼的金属，各种铁的氧化物、结构也较为疏松，而钢材的轧制及铁制品的加工，多半都是在较高的温度下进行的，因此加快了钢材的氧化速度，促进了钢材表面氧化铁皮的形成。

由于热轧带钢的化学成分、轧制温度、轧制后的冷却速度及卷取温度的不同，带钢表面上所形成的氧化铁皮的结构、厚度、性质亦有所不同。

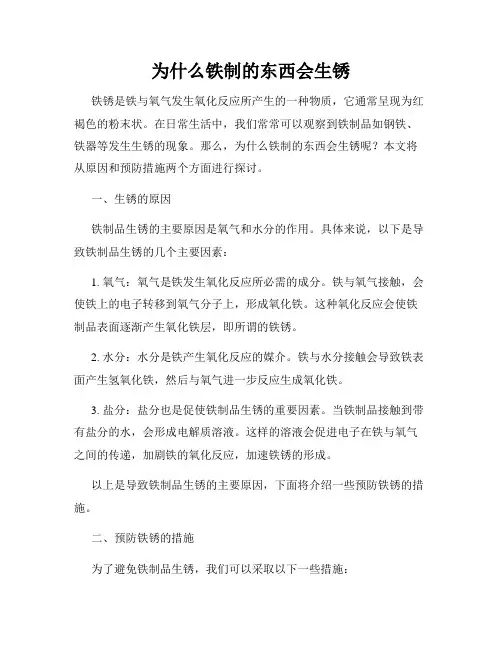

为什么铁制的东西会生锈铁锈是铁与氧气发生氧化反应所产生的一种物质，它通常呈现为红褐色的粉末状。

在日常生活中，我们常常可以观察到铁制品如钢铁、铁器等发生生锈的现象。

那么，为什么铁制的东西会生锈呢？本文将从原因和预防措施两个方面进行探讨。

一、生锈的原因铁制品生锈的主要原因是氧气和水分的作用。

具体来说，以下是导致铁制品生锈的几个主要因素：1. 氧气：氧气是铁发生氧化反应所必需的成分。

铁与氧气接触，会使铁上的电子转移到氧气分子上，形成氧化铁。

这种氧化反应会使铁制品表面逐渐产生氧化铁层，即所谓的铁锈。

2. 水分：水分是铁产生氧化反应的媒介。

铁与水分接触会导致铁表面产生氢氧化铁，然后与氧气进一步反应生成氧化铁。

3. 盐分：盐分也是促使铁制品生锈的重要因素。

当铁制品接触到带有盐分的水，会形成电解质溶液。

这样的溶液会促进电子在铁与氧气之间的传递，加剧铁的氧化反应，加速铁锈的形成。

以上是导致铁制品生锈的主要原因，下面将介绍一些预防铁锈的措施。

二、预防铁锈的措施为了避免铁制品生锈，我们可以采取以下一些措施：1. 防潮：由于水分是产生铁锈的必要条件，因此，保持铁制品的干燥是预防铁锈的重要一步。

可以通过存放在干燥通风的地方，或者使用防潮剂来降低铁制品的潮湿程度。

2. 防锈涂层：在铁制品表面涂上一层防锈涂料是防止铁锈形成的有效方法。

这种涂层可以隔绝铁制品与外界氧气和水分的接触，从而减少或延缓铁锈的生成。

3. 合理使用和保养：合理使用和保养铁制品也是预防铁锈的关键。

比如，在使用铁锅时，避免长时间浸泡在水中，使用后应及时擦干水分。

对于钢铁制品，可以定期清洁并涂上薄薄的油脂层，以保持其表面的防护。

4. 电镀和镀锌：通过电镀和镀锌等方法，可以在铁制品表面形成一层保护层，从而防止氧气和水分进入铁表面。

例如，电镀铬能有效延缓铁锈的形成。

综上所述，铁制品会生锈是由于铁与氧气和水分接触产生氧化反应所致。

通过掌握生锈的原因和采取相应的预防措施，我们可以延缓铁锈的形成，延长铁制品的使用寿命。

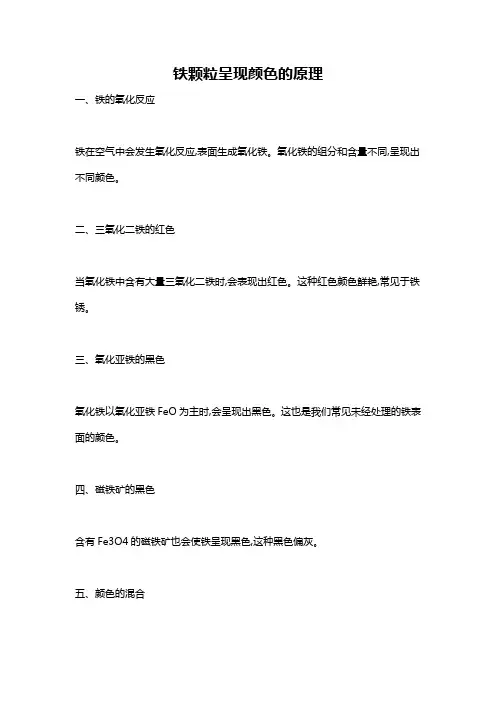

铁颗粒呈现颜色的原理
一、铁的氧化反应
铁在空气中会发生氧化反应,表面生成氧化铁。

氧化铁的组分和含量不同,呈现出不同颜色。

二、三氧化二铁的红色
当氧化铁中含有大量三氧化二铁时,会表现出红色。

这种红色颜色鲜艳,常见于铁锈。

三、氧化亚铁的黑色
氧化铁以氧化亚铁FeO为主时,会呈现出黑色。

这也是我们常见未经处理的铁表面的颜色。

四、磁铁矿的黑色
含有Fe3O4的磁铁矿也会使铁呈现黑色,这种黑色偏灰。

五、颜色的混合
当铁表面不同位置氧化程度不同时,就会出现红黑相间的斑驳色效。

六、细微结构差异
铁表面不同微观结构也会影响颜色,比如生锈时的细微结晶。

七、其他氧化状态
除上述组分外,亚铁酸盐等其他氧化态也会形成其它颜色。

总之,铁颗粒颜色主要与铁表面氧化生成的氧化铁种类及微结构有关,反映了复杂的氧化反应过程。

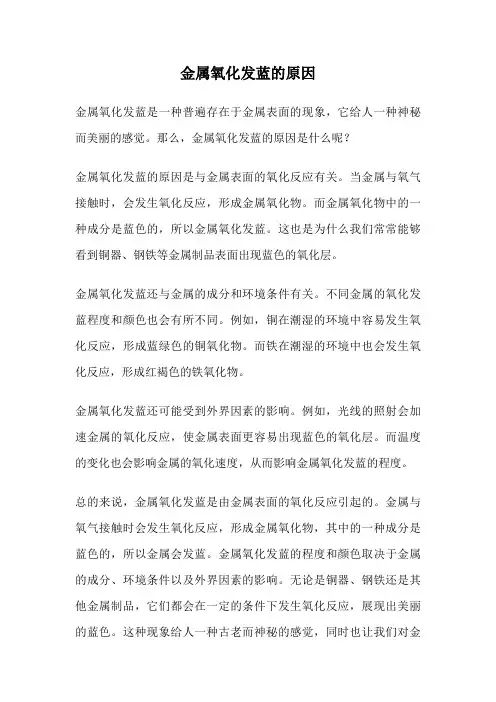

金属氧化发蓝的原因
金属氧化发蓝是一种普遍存在于金属表面的现象，它给人一种神秘而美丽的感觉。

那么，金属氧化发蓝的原因是什么呢？
金属氧化发蓝的原因是与金属表面的氧化反应有关。

当金属与氧气接触时，会发生氧化反应，形成金属氧化物。

而金属氧化物中的一种成分是蓝色的，所以金属氧化发蓝。

这也是为什么我们常常能够看到铜器、钢铁等金属制品表面出现蓝色的氧化层。

金属氧化发蓝还与金属的成分和环境条件有关。

不同金属的氧化发蓝程度和颜色也会有所不同。

例如，铜在潮湿的环境中容易发生氧化反应，形成蓝绿色的铜氧化物。

而铁在潮湿的环境中也会发生氧化反应，形成红褐色的铁氧化物。

金属氧化发蓝还可能受到外界因素的影响。

例如，光线的照射会加速金属的氧化反应，使金属表面更容易出现蓝色的氧化层。

而温度的变化也会影响金属的氧化速度，从而影响金属氧化发蓝的程度。

总的来说，金属氧化发蓝是由金属表面的氧化反应引起的。

金属与氧气接触时会发生氧化反应，形成金属氧化物，其中的一种成分是蓝色的，所以金属会发蓝。

金属氧化发蓝的程度和颜色取决于金属的成分、环境条件以及外界因素的影响。

无论是铜器、钢铁还是其他金属制品，它们都会在一定的条件下发生氧化反应，展现出美丽的蓝色。

这种现象给人一种古老而神秘的感觉，同时也让我们对金
属的性质和化学反应产生了浓厚的兴趣。

承钢1780红色氧化铁皮的成因及预防措施【摘要】分析了热轧带钢表面红色氧化铁皮生成的原因，影响因素及铁皮种类。

结合现场实际，通过调整化学成份和改进工艺控制过程，有效地防止了红色氧化铁皮的产生，提高了热轧带钢表面质量。

【关键词】热轧带钢红色氧化铁皮工艺参数化学成分1.前言在热轧带钢中，红色氧化铁皮严重影响带钢表面质量。

随着用户对表面质量的要求越来越高，如何提高带钢表面质量成为各大钢厂致力研究的问题。

氧化铁皮在冷轧时严重影响了最终产品的表面质量和带钢表面的喷涂质量，因此，消除红色氧化铁皮十分必要。

本文分析了红色氧化铁皮的成因及影响因素，综合现场生产实际，提出消除红色氧化铁皮的方法。

从试验结果看，效果十分显著。

2.氧化铁皮的形成及种类2.1氧化铁皮的形成在热轧过程中, 热轧板坯的加工温度范围为800~1200℃，在高温氧化性介质中极易生成氧化铁皮。

氧化铁皮的形成是氧由表面向铁的内部扩散, 而铁向外部扩散的过程[1]，随着温度、时间、氧化介质等工艺参数的差异, 导致部分类型的氧化铁皮极难去除。

其中一种颜色呈红色或红褐色，俗称“红锈”。

这种红色氧化铁皮与钢的基体结合较为紧密, 经酸洗后难以去除, 最后导致产品涂漆后出现表面斑点。

2.2 氧化铁皮种类连铸坯在加热炉加热和保温过程中，表面一般生成1~3mm厚的氧化铁皮，称为一次氧化铁皮，一次氧化铁皮经炉后除鳞（1#除鳞）去除；粗轧生成的氧化铁皮称为二次氧化铁皮（也称次生氧化铁皮），在粗轧除鳞（2#除鳞）去除；精轧生成的氧化铁皮称为三次氧化铁皮，在精轧除鳞（3#除鳞）去除。

正常情况下，氧化铁皮在经过除鳞箱后应该被除掉，但当氧化铁皮和基底铁粘附力增强或除鳞压力不够时，氧化铁皮仍会残留在带钢表面，严重影响了带钢表面质量。

钢的表面氧化铁皮主要由FeO、Fe3O4和Fe2O3所组成(如图1)；最外层为Fe2O3，呈红色；中间为Fe3O4，呈黑色；最里层为FeO，呈蓝色5]-[2。

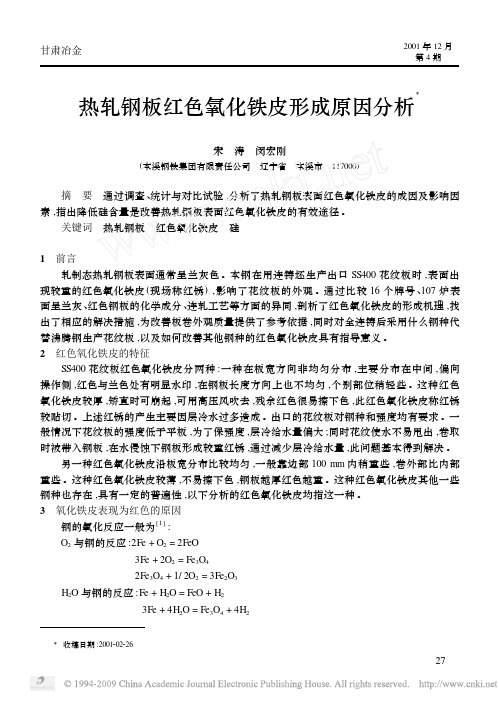

甘肃冶金 2001年12月第4期热轧钢板红色氧化铁皮形成原因分析Ξ宋　涛　闵宏刚(本溪钢铁集团有限责任公司　辽宁省　本溪市　117000)摘　要　通过调查、统计与对比试验,分析了热轧钢板表面红色氧化铁皮的成因及影响因素,指出降低硅含量是改善热轧钢板表面红色氧化铁皮的有效途径。

关键词　热轧钢板　红色氧化铁皮　硅1　前言轧制态热轧钢板表面通常呈兰灰色。

本钢在用连铸坯生产出口SS400花纹板时,表面出现较重的红色氧化铁皮(现场称红锈),影响了花纹板的外观。

通过比较16个牌号、107炉表面呈兰灰、红色钢板的化学成分、连轧工艺等方面的异同,剖析了红色氧化铁皮的形成机理,找出了相应的解决措施,为改善板卷外观质量提供了参考依据,同时对全连铸后采用什么钢种代替沸腾钢生产花纹板,以及如何改善其他钢种的红色氧化铁皮具有指导意义。

2　红色氧化铁皮的特征SS400花纹板红色氧化铁皮分两种:一种在板宽方向非均匀分布,主要分布在中间,偏向操作侧,红色与兰色处有明显水印,在钢板长度方向上也不均匀,个别部位稍轻些。

这种红色氧化铁皮较厚,矫直时可崩起,可用高压风吹去,残余红色很易擦下色,此红色氧化铁皮称红锈较贴切。

上述红锈的产生主要因层冷水过多造成。

出口的花纹板对钢种和强度均有要求。

一般情况下花纹板的强度低于平板,为了保强度,层冷给水量偏大;同时花纹使水不易甩出,卷取时被带入钢板,在水侵蚀下钢板形成较重红锈,通过减少层冷给水量,此问题基本得到解决。

另一种红色氧化铁皮沿板宽分布比较均匀,一般靠边部100mm内稍重些,卷外部比内部重些。

这种红色氧化铁皮较薄,不易擦下色,钢板越厚红色越重。

这种红色氧化铁皮其他一些钢种也存在,具有一定的普遍性,以下分析的红色氧化铁皮均指这一种。

3　氧化铁皮表现为红色的原因钢的氧化反应一般为[1]:O2与钢的反应:2Fe+O2=2FeO3Fe+2O2=Fe3O42Fe3O4+1/2O2=3Fe2O3H2O与钢的反应:Fe+H2O=FeO+H23Fe+4H2O=Fe3O4+4H2Ξ收稿日期:20012022263FeO+H2O=Fe3O4+H2由上述反应可知:钢表面氧化铁皮主要由FeO、Fe3O4和Fe2O3组成。

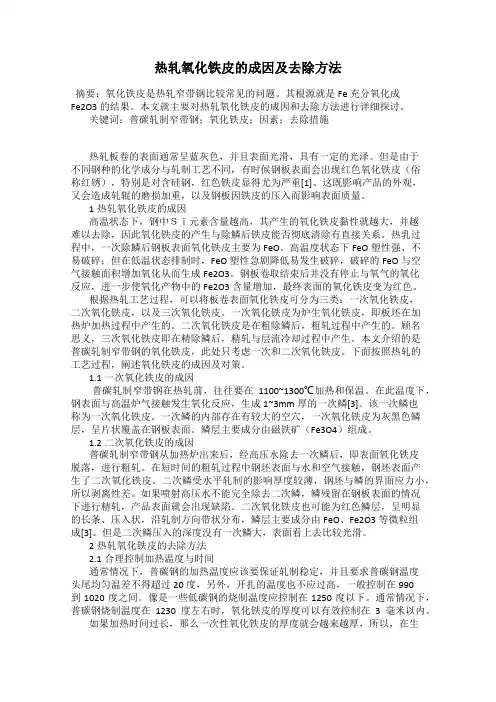

热轧氧化铁皮的成因及去除方法摘要：氧化铁皮是热轧窄带钢比较常见的问题。

其根源就是Fe充分氧化成Fe2O3的结果。

本文就主要对热轧氧化铁皮的成因和去除方法进行详细探讨。

关键词：普碳轧制窄带钢；氧化铁皮；因素；去除措施热轧板卷的表面通常呈蓝灰色，并且表面光滑，具有一定的光泽。

但是由于不同钢种的化学成分与轧制工艺不同，有时候钢板表面会出现红色氧化铁皮（俗称红锈），特别是对含硅钢，红色铁皮显得尤为严重[1]。

这既影响产品的外观，又会造成轧辊的磨损加重，以及钢板因铁皮的压入而影响表面质量。

1热轧氧化铁皮的成因高温状态下，钢中Ｓｉ元素含量越高，其产生的氧化铁皮黏性就越大，并越难以去除，因此氧化铁皮的产生与除鱗后铁皮能否彻底清除有直接关系。

热乳过程中，一次除鱗后钢板表面氧化铁皮主要为FeO。

高温度状态下FeO塑性强、不易破碎；但在低温状态排制时，FeO塑性急剧降低易发生破碎，破碎的FeO与空气接触面积增加氧化从而生成Fe2O3。

钢板卷取结束后并没有停止与氧气的氧化反应，进一步使氧化产物中的Fe2O3含量增加，最终表面的氧化铁皮变为红色。

根据热轧工艺过程，可以将板卷表面氧化铁皮可分为三类：一次氧化铁皮，二次氧化铁皮，以及三次氧化铁皮。

一次氧化铁皮为炉生氧化铁皮，即板坯在加热炉加热过程中产生的。

二次氧化铁皮是在粗除鳞后，粗轧过程中产生的。

顾名思义，三次氧化铁皮即在精除鳞后，精轧与层流冷却过程中产生。

本文介绍的是普碳轧制窄带钢的氧化铁皮，此处只考虑一次和二次氧化铁皮。

下面按照热轧的工艺过程，阐述氧化铁皮的成因及对策。

1.1一次氧化铁皮的成因普碳轧制窄带钢在热轧前，往往要在1100~1300℃加热和保温。

在此温度下，钢表面与高温炉气接触发生氧化反应，生成1~3mm厚的一次鳞[3]。

该一次鳞也称为一次氧化铁皮。

一次鳞的内部存在有较大的空穴，一次氧化铁皮为灰黑色鳞层，呈片状覆盖在钢板表面。

鳞层主要成分由磁铁矿（Fe3O4）组成。

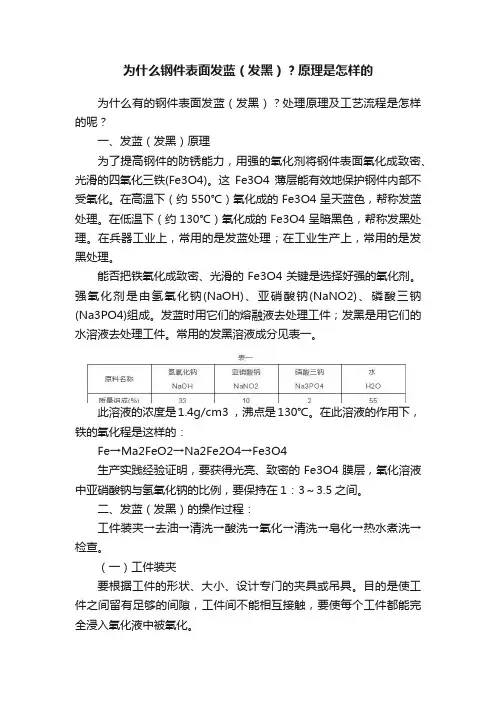

为什么钢件表面发蓝（发黑）？原理是怎样的为什么有的钢件表面发蓝（发黑）？处理原理及工艺流程是怎样的呢？一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。

这Fe3O4薄层能有效地保护钢件内部不受氧化。

在高温下（约550℃）氧化成的Fe3O4呈天蓝色，帮称发蓝处理。

在低温下（约130℃）氧化成的Fe3O4呈暗黑色，帮称发黑处理。

在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。

能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。

强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。

发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。

常用的发黑溶液成分见表一。

此溶液的浓度是1.4g/cm3 ，沸点是130℃。

在此溶液的作用下，铁的氧化程是这样的：Fe→Ma2FeO2→Na2Fe2O4→Fe3O4生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。

二、发蓝（发黑）的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。

（一）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。

目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。

（二）去油目的是除去工件表面的油污。

经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。

任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。

常用的除油溶液配方，见表二。

将除油溶液加热到80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。

（三）酸洗酸洗目的，是除去工件表面的铁锈。

因为铁锈会阻碍生成致密的Fe3O4层。

即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的Fe3O4层。

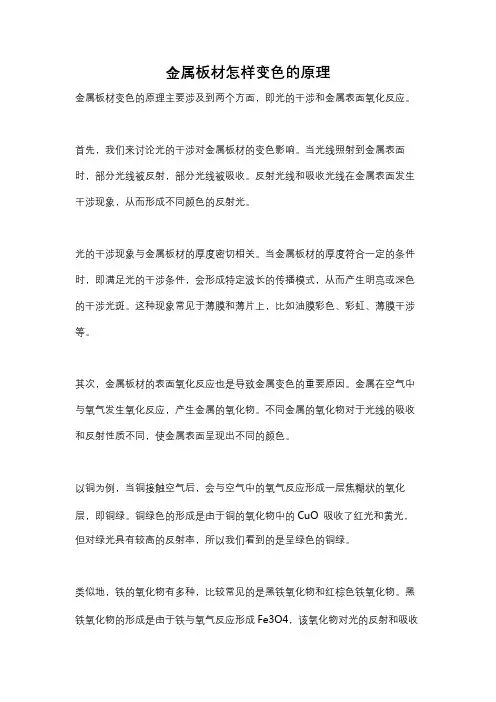

金属板材怎样变色的原理金属板材变色的原理主要涉及到两个方面，即光的干涉和金属表面氧化反应。

首先，我们来讨论光的干涉对金属板材的变色影响。

当光线照射到金属表面时，部分光线被反射，部分光线被吸收。

反射光线和吸收光线在金属表面发生干涉现象，从而形成不同颜色的反射光。

光的干涉现象与金属板材的厚度密切相关。

当金属板材的厚度符合一定的条件时，即满足光的干涉条件，会形成特定波长的传播模式，从而产生明亮或深色的干涉光斑。

这种现象常见于薄膜和薄片上，比如油膜彩色、彩虹、薄膜干涉等。

其次，金属板材的表面氧化反应也是导致金属变色的重要原因。

金属在空气中与氧气发生氧化反应，产生金属的氧化物。

不同金属的氧化物对于光线的吸收和反射性质不同，使金属表面呈现出不同的颜色。

以铜为例，当铜接触空气后，会与空气中的氧气反应形成一层焦糊状的氧化层，即铜绿。

铜绿色的形成是由于铜的氧化物中的CuO 吸收了红光和黄光，但对绿光具有较高的反射率，所以我们看到的是呈绿色的铜绿。

类似地，铁的氧化物有多种，比较常见的是黑铁氧化物和红棕色铁氧化物。

黑铁氧化物的形成是由于铁与氧气反应形成Fe3O4，该氧化物对光的反射和吸收能力较强，因此呈现出黑色。

而红棕色铁氧化物的形成是由于铁与氧气反应形成Fe2O3，该氧化物对红光具有较高的吸收率，对蓝光具有较高的反射率，因此呈现出红棕色。

此外，金属板材的变色还与表面的微观结构密切相关。

金属表面的微观结构包括微小的颗粒、孔隙或纹理，这些微观结构对入射光的散射和反射产生了不同的影响，导致了金属表面的颜色变化。

总结起来，金属板材变色的原理主要涉及光的干涉和金属表面氧化反应。

光的干涉使金属表面产生特定波长的干涉光，而金属表面的氧化反应则导致不同金属形成不同的氧化物，从而呈现出不同的颜色。

此外，金属表面的微观结构也对金属板材的变色起到重要影响。

希望以上内容能够帮助您理解金属板材变色的原理。
