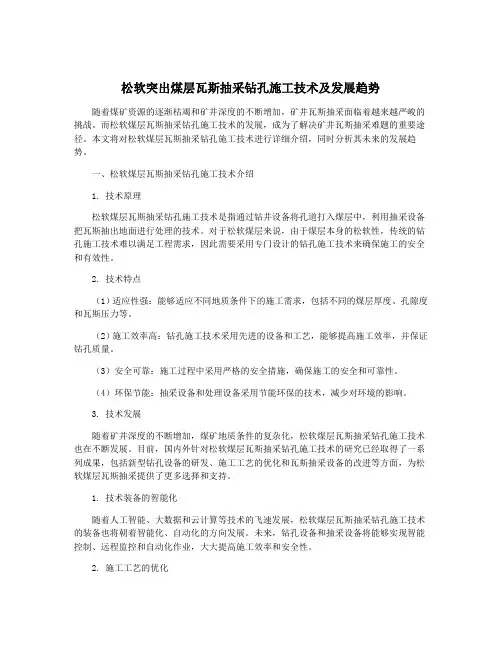

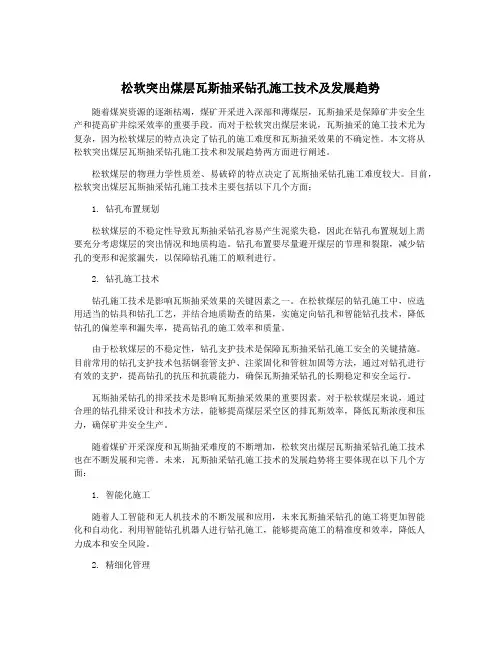

松软突出煤层瓦斯抽采钻孔施工技术及发展趋势
松软突出煤层瓦斯抽采钻孔施工技术及发展趋势随着煤矿资源的逐渐枯竭和矿井深度的不断增加，矿井瓦斯抽采面临着越来越严峻的挑战。
而松软煤层瓦斯抽采钻孔施工技术的发展，成为了解决矿井瓦斯抽采难题的重要途径。
本文将对松软煤层瓦斯抽采钻孔施工技术进行详细介绍，同时分析其未来的发展趋势。
一、松软煤层瓦斯抽采钻孔施工技术介绍1. 技术原理松软煤层瓦斯抽采钻孔施工技术是指通过钻井设备将孔道打入煤层中，利用抽采设备把瓦斯抽出地面进行处理的技术。
对于松软煤层来说，由于煤层本身的松软性，传统的钻孔施工技术难以满足工程需求，因此需要采用专门设计的钻孔施工技术来确保施工的安全和有效性。
2. 技术特点（1）适应性强：能够适应不同地质条件下的施工需求，包括不同的煤层厚度、孔隙度和瓦斯压力等。
（2）施工效率高：钻孔施工技术采用先进的设备和工艺，能够提高施工效率，并保证钻孔质量。
（3）安全可靠：施工过程中采用严格的安全措施，确保施工的安全和可靠性。
（4）环保节能：抽采设备和处理设备采用节能环保的技术，减少对环境的影响。
3. 技术发展随着矿井深度的不断增加，煤矿地质条件的复杂化，松软煤层瓦斯抽采钻孔施工技术也在不断发展。
目前，国内外针对松软煤层瓦斯抽采钻孔施工技术的研究已经取得了一系列成果，包括新型钻孔设备的研发、施工工艺的优化和瓦斯抽采设备的改进等方面，为松软煤层瓦斯抽采提供了更多选择和支持。
1. 技术装备的智能化随着人工智能、大数据和云计算等技术的飞速发展，松软煤层瓦斯抽采钻孔施工技术的装备也将朝着智能化、自动化的方向发展。
未来，钻孔设备和抽采设备将能够实现智能控制、远程监控和自动化作业，大大提高施工效率和安全性。
2. 施工工艺的优化随着对松软煤层瓦斯抽采钻孔施工技术需求的不断提升，施工工艺也将得到不断优化和改进。
未来，针对不同的地质条件和煤层特点，将开发出更加适应性强、施工效率高的施工工艺，确保施工的质量和安全。
3. 安全环保的发展方向在松软煤层瓦斯抽采钻孔施工技术的发展过程中，安全和环保始终是重要的发展方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿瓦斯抽采钻孔施工技 术与装备
——突出松软煤层井下深孔施工
2020/10/17
1
主要内容
一、概述 二、钻孔施工装备现状 三、瓦斯抽放钻孔施工技术
2020/10/17
2
一、概 述
瓦斯抽采是防治煤矿瓦斯灾害事故的根本措 施，从20世纪50年代开始，我国就将瓦斯抽 放作为治理煤矿瓦斯灾害的重要措施在高瓦 斯和突出矿井推广。2002年，国家煤矿安全 监察局制定了“先抽后采，以风定产，监测 监控”的煤矿瓦斯防治方针； 2006年，再 次明确煤矿瓦斯治理“必须坚持先抽后采、 治理与利用并举的方针”，进一步强化了瓦 斯抽放治理瓦斯灾害的地位。
因而，在施工顺煤层抽放钻孔时，用水作为排渣 介质是不利于深钻孔的施工。
2020/10/17
33
三、瓦斯抽放钻孔施工技术
1、顺层长钻孔排渣工艺 风力排渣
风力排渣用风作介质排渣和钻头冷却。其显著 的优点在于压风对孔壁的冲击较弱，对瓦斯解吸影 响小。因此，从技术上来看，风力排渣更适合于突 出煤层顺层长钻孔的施工。
其缺点是作业地点粉尘不易控制，多数矿井的 风压、流量也不能满足长钻孔的要求。
2020/10/17
34
三、瓦斯抽放钻孔施工技术
2、松软突出煤层打钻遇到的问题及原因分析
问题：喷孔、垮孔、堵孔和卡钻，严重的诱发瓦 斯突出。
喷孔时高压瓦斯气流向孔口喷出，承压瓦斯携带 的煤粉直接冲向巷道，并伴随煤炮声和气流冲击 声。有的短时间几分钟停止，也有的可延续到几 十分钟，表现为脉冲形式。此时巷道瓦斯严重超 限，只好停钻撤人。喷孔往往伴随着垮孔、堵孔 和卡钻的出现，往往无法继续钻进。
2020/10/17
19
二、钻孔施工装备现状
3、配套钻头
➢ 多级组合钻具：主要用于严重突出煤层。主要原 理是采用小口径钻头开孔、逐级扩孔钻进的方法, 分层次、阶段性逐级释放瓦斯,既保证了钻头钻进 的稳定性,又减少了一次成孔瓦斯突出或喷孔事故 的发生。组合防突钻头一般由三级组成,第一级钻 头直径最小,然后通过组合接手将2个逐级增大的 扩孔钻头组合在一起。常用的级配形式主要有 φ59 mm/φ75 mm /φ94 mm和φ75 mm/φ94 mm /φ113 mm两种组合形式。
稳定组合钻具定向钻进技术：就是在回转钻进的基础上,在 靠近钻头的10～20 m的钻杆上接上3～5个接近于钻头直径的 稳定器(也称扶正器),通过调整稳定器的位置和数量,并配合 相应的钻进工艺参数,使钻具对钻头产生向上、向下或保直 钻进的控制力,从而起到控制钻孔轨迹的目的。
顺层长钻孔的施 工,关健在于打 钻过程中,防止 钻杆下沉,保持 钻杆一定的直度。
煤层大直径救援孔的排粉需要。螺旋钻杆 接头形式多采用插接方式。可方便处理钻 进过程中因塌孔、喷孔、掉块等形成的卡 钻、埋钻等孔内事故。目前常用的规格主 要有:φ78，φ88，φ100，φ110，φ130 mm等。
2020/10/17
17
二、钻孔施工装备现状
2、配套钻杆
有叶片式螺旋钻杆、浅槽螺旋钻杆两种。
钻杆、螺旋钻杆两种。
➢ 外平钻杆是最常用的一种类型，适用于井 下常规钻进作业和稳定组合钻具定向钻进。 现有的规格主要有φ42，φ50，φ63·5， φ73，φ89 mm等，具体钻杆参数及配套 钻头见下表。
2020/10/17
15
二、钻孔施工装备现状
2020/10/17
16
二、钻孔施工装备现状
2、配套钻杆 ➢螺旋钻杆主要用于满足松软煤层钻进和本
2020/10/17
7
一、概 述
8项“煤矿瓦斯综合治理与利用关键技术研发和装备研制项目” ➢ 松软突出煤层中风压空气钻进装备研制与配套工艺开发 ➢ 井下水平长钻孔钻机研制及配套工艺开发 ➢ 低透气性煤层瓦斯抽采增效技术开发 ➢ 低浓度瓦斯输送安全保障成套技术开发与装备研制 ➢ 防突远距离控制钻机研制及配套工艺开发 ➢ 松软突出煤层顺层钻孔螺旋钻进装备研制与配套工艺开发 ➢ 瓦斯抽采矿井的风流监测与智能控制关键技术研制 ➢ 地面瓦斯抽采的欠平衡车装钻机研制
2020/10/17
27
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢ 山西亚美大宁能源有 限公司大宁煤矿采用 孔底马达定向钻进的 千米钻机，预抽本煤 层（3号煤层）瓦斯为 主，最大孔深达1002m。
2020/10/17
28
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
千米钻机 等机具施 工长钻孔， 一个预抽 区域至少 应涵盖1 个工作面。
1、钻机 ➢根据驱动钻头回转的动力来源不同，煤矿坑
道钻机的主流产品可分成两大类：一类是常 规的孔口回转钻机（钻机通过钻杆柱驱动钻 头回转）。像浅孔钻机一般都是这一类；另 一类是孔底动力回钻钻机（钻进时钻杆柱不 回转，由孔底马达驱动钻头回转）。
2020/10/17
10
二、钻孔施工装备现状
1、钻机 孔内马达驱动装置 ：
2020/10/17
晋城煤业井下区域性递进式预抽采
29
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢国内从上世纪90年代正式开始煤矿井下定向 钻进技术的研究，在对以螺杆马达为孔底动 力的钻进方法的研究方面曾取得过一些阶段 性成果。但是由于国产孔底马达可靠性较差， 寿命太短，设备成本比回转钻进钻机的高， 不便于推广，导致国内对这项技术研究并没 有继续深入下去。
2020/10/17
11
二、钻孔施工装备现状
1、钻机 ➢我国煤矿坑道钻探作业的主导机型为全液
压动力头式坑道钻机。具有钻进效率高、 工艺适应性强、操作安全、解体性好、易 搬迁等特点。目前，国内全液压动力头式 钻机的生产厂家较多，钻进能力从几十米 到上千米，已形成多个系列。
2020/10/17
12
二、钻孔施工装备现状
2020/10/17得阶段性效果： ➢推广了一批瓦斯治理、瓦斯抽采、瓦斯利用的 先进适用技术和装备。 ➢提高了矿井顺煤层抽采钻孔施工深度和能力， 研发了强突出松软煤层中风压钻进技术、松软 突出煤层螺旋钻进技术和装备、千米钻机长钻 孔成孔工艺技术等。
2020/10/17
9
二、钻孔施工装备现状
2020/10/17
25
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况 ➢原因：主要是我国的地质条件和煤层特征差
异很大,引进的澳大利亚、美国千米定向钻 机不适应象松藻、淮南、平顶山煤业集团等 这样复杂的地质条件和煤层特征,只能适用 于较为简单的地质条件和煤层特征。
2020/10/17
26
2020/10/17
22
二、钻孔施工装备现状
套筒式稳定器
稳定组合钻具定向钻进技术主要适用于对钻孔轨迹有特殊要 求的瓦斯抽放钻孔施工,如沿煤层水平定向长钻孔的施工(孔 深≥500 m)、顶板高位水平定向钻孔的施工。
2020/10/17
23
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢美国、德国、日本等工业发达国家，从上世 纪70年代初就开始了井下近水平长钻孔钻进 技术的研究。通过三十年的发展，目前以孔 底动力为主要钻进方法、随钻测斜为主要定 向手段的钻孔工艺方法已非常成熟，并取得 较广泛的推广应用，技术上处于国际领先水 平。
➢ 问题
喷孔和卡钻原因分析：喷孔应看作是钻孔中出现的 动力现象，类似煤与瓦斯突出，是高压瓦斯、应力集 中和软煤存在三个因素综合作用的结果。
当钻孔进入软煤分层时，钻头切削旋转，对软煤产 生一种冲击和破碎力，使煤体破裂、粉碎，钻孔周边 煤体瓦斯迅速解吸，流入钻孔中的瓦斯增加到正常瓦 斯涌出的几倍到几十倍，此时钻孔前后方出现了较大 的瓦斯梯度，产生明显的瓦斯激流，承压的瓦斯激流 对破坏的煤颗粒起着边运送边粉化的作用，瓦斯激流 和粉化了的煤颗粒难以顺利的向孔外排出，进一步增 加了孔内瓦斯压力梯度，形成喷孔。
叶片、插接式螺旋钻杆
2020/10/17
晋城赵庄矿50 mm×1 000 mm的浅槽螺旋 钻杆
18
二、钻孔施工装备现状
3、配套钻头 ➢煤矿井下瓦斯抽放钻孔施工钻头一般以硬质
合金和金刚石复合片(PDC)钻头为主。硬质 合金钻头一般只适用于本煤层、泥岩等低硬 度地层的浅孔施工，目前大多数煤矿为提高 钻进效率、节省起下钻时间，一般都采用 PDC钻头。
2020/10/17
6
一、概 述
10个煤矿瓦斯治理与利用示范工程建设项目
根据各示范点的特点和条件，集成瓦斯治理与利 用的先进适用技术，并总结推广应用。
➢龙煤集团鹤岗分公司、沈阳煤业集团、抚顺矿 业集团
➢淮南矿业集团、淮北矿业集团 ➢郑州煤炭集团、焦作煤业集团 ➢阳泉煤业集团、晋城煤业集团 ➢松藻煤电公司
2020/10/17
35
三、瓦斯抽放钻孔施工技术
2、松软煤层打钻遇到的问题及原因分析 问题
喷孔、卡钻形成过程。喷孔可分成：煤体 破碎→瓦斯聚积（瓦斯迅速解吸→孔壁破 裂→孔内堵塞→瓦斯梯度猛增） →瓦斯释 放（突破堵塞→喷孔和卡钻）三个阶段。
2020/10/17
36
三、瓦斯抽放钻孔施工技术
2、松软煤层打钻遇到的问题及原因分析
2020/10/17
24
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况 ➢ 1997～1998年间，国内松藻、铁法、淮南、平顶
山和抚顺5个矿务局引进了9套美国和澳大利亚千 米定向钻机。共打成钻孔19个，钻孔深度范围为 45～470m，其中:小于100m的有10个，100～200m 的有2个，200 ～400m的有6个，最深的一个孔达 470m。在煤层中打成顺层钻孔的深度几乎都不超 过100m。孔深都没有达到引进钻机设计施工能力 的二分之一。试验效果不好。
2020/10/17
——突出松软煤层井下深孔施工
2020/10/17
1
主要内容
一、概述 二、钻孔施工装备现状 三、瓦斯抽放钻孔施工技术
2020/10/17
2
一、概 述
瓦斯抽采是防治煤矿瓦斯灾害事故的根本措 施，从20世纪50年代开始，我国就将瓦斯抽 放作为治理煤矿瓦斯灾害的重要措施在高瓦 斯和突出矿井推广。2002年，国家煤矿安全 监察局制定了“先抽后采，以风定产，监测 监控”的煤矿瓦斯防治方针； 2006年，再 次明确煤矿瓦斯治理“必须坚持先抽后采、 治理与利用并举的方针”，进一步强化了瓦 斯抽放治理瓦斯灾害的地位。
因而，在施工顺煤层抽放钻孔时，用水作为排渣 介质是不利于深钻孔的施工。
2020/10/17
33
三、瓦斯抽放钻孔施工技术
1、顺层长钻孔排渣工艺 风力排渣
风力排渣用风作介质排渣和钻头冷却。其显著 的优点在于压风对孔壁的冲击较弱，对瓦斯解吸影 响小。因此，从技术上来看，风力排渣更适合于突 出煤层顺层长钻孔的施工。
其缺点是作业地点粉尘不易控制，多数矿井的 风压、流量也不能满足长钻孔的要求。
2020/10/17
34
三、瓦斯抽放钻孔施工技术
2、松软突出煤层打钻遇到的问题及原因分析
问题：喷孔、垮孔、堵孔和卡钻，严重的诱发瓦 斯突出。
喷孔时高压瓦斯气流向孔口喷出，承压瓦斯携带 的煤粉直接冲向巷道，并伴随煤炮声和气流冲击 声。有的短时间几分钟停止，也有的可延续到几 十分钟，表现为脉冲形式。此时巷道瓦斯严重超 限，只好停钻撤人。喷孔往往伴随着垮孔、堵孔 和卡钻的出现，往往无法继续钻进。
2020/10/17
19
二、钻孔施工装备现状
3、配套钻头
➢ 多级组合钻具：主要用于严重突出煤层。主要原 理是采用小口径钻头开孔、逐级扩孔钻进的方法, 分层次、阶段性逐级释放瓦斯,既保证了钻头钻进 的稳定性,又减少了一次成孔瓦斯突出或喷孔事故 的发生。组合防突钻头一般由三级组成,第一级钻 头直径最小,然后通过组合接手将2个逐级增大的 扩孔钻头组合在一起。常用的级配形式主要有 φ59 mm/φ75 mm /φ94 mm和φ75 mm/φ94 mm /φ113 mm两种组合形式。
稳定组合钻具定向钻进技术：就是在回转钻进的基础上,在 靠近钻头的10～20 m的钻杆上接上3～5个接近于钻头直径的 稳定器(也称扶正器),通过调整稳定器的位置和数量,并配合 相应的钻进工艺参数,使钻具对钻头产生向上、向下或保直 钻进的控制力,从而起到控制钻孔轨迹的目的。
顺层长钻孔的施 工,关健在于打 钻过程中,防止 钻杆下沉,保持 钻杆一定的直度。
煤层大直径救援孔的排粉需要。螺旋钻杆 接头形式多采用插接方式。可方便处理钻 进过程中因塌孔、喷孔、掉块等形成的卡 钻、埋钻等孔内事故。目前常用的规格主 要有:φ78，φ88，φ100，φ110，φ130 mm等。
2020/10/17
17
二、钻孔施工装备现状
2、配套钻杆
有叶片式螺旋钻杆、浅槽螺旋钻杆两种。
钻杆、螺旋钻杆两种。
➢ 外平钻杆是最常用的一种类型，适用于井 下常规钻进作业和稳定组合钻具定向钻进。 现有的规格主要有φ42，φ50，φ63·5， φ73，φ89 mm等，具体钻杆参数及配套 钻头见下表。
2020/10/17
15
二、钻孔施工装备现状
2020/10/17
16
二、钻孔施工装备现状
2、配套钻杆 ➢螺旋钻杆主要用于满足松软煤层钻进和本
2020/10/17
7
一、概 述
8项“煤矿瓦斯综合治理与利用关键技术研发和装备研制项目” ➢ 松软突出煤层中风压空气钻进装备研制与配套工艺开发 ➢ 井下水平长钻孔钻机研制及配套工艺开发 ➢ 低透气性煤层瓦斯抽采增效技术开发 ➢ 低浓度瓦斯输送安全保障成套技术开发与装备研制 ➢ 防突远距离控制钻机研制及配套工艺开发 ➢ 松软突出煤层顺层钻孔螺旋钻进装备研制与配套工艺开发 ➢ 瓦斯抽采矿井的风流监测与智能控制关键技术研制 ➢ 地面瓦斯抽采的欠平衡车装钻机研制
2020/10/17
27
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢ 山西亚美大宁能源有 限公司大宁煤矿采用 孔底马达定向钻进的 千米钻机，预抽本煤 层（3号煤层）瓦斯为 主，最大孔深达1002m。
2020/10/17
28
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
千米钻机 等机具施 工长钻孔， 一个预抽 区域至少 应涵盖1 个工作面。
1、钻机 ➢根据驱动钻头回转的动力来源不同，煤矿坑
道钻机的主流产品可分成两大类：一类是常 规的孔口回转钻机（钻机通过钻杆柱驱动钻 头回转）。像浅孔钻机一般都是这一类；另 一类是孔底动力回钻钻机（钻进时钻杆柱不 回转，由孔底马达驱动钻头回转）。
2020/10/17
10
二、钻孔施工装备现状
1、钻机 孔内马达驱动装置 ：
2020/10/17
晋城煤业井下区域性递进式预抽采
29
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢国内从上世纪90年代正式开始煤矿井下定向 钻进技术的研究，在对以螺杆马达为孔底动 力的钻进方法的研究方面曾取得过一些阶段 性成果。但是由于国产孔底马达可靠性较差， 寿命太短，设备成本比回转钻进钻机的高， 不便于推广，导致国内对这项技术研究并没 有继续深入下去。
2020/10/17
11
二、钻孔施工装备现状
1、钻机 ➢我国煤矿坑道钻探作业的主导机型为全液
压动力头式坑道钻机。具有钻进效率高、 工艺适应性强、操作安全、解体性好、易 搬迁等特点。目前，国内全液压动力头式 钻机的生产厂家较多，钻进能力从几十米 到上千米，已形成多个系列。
2020/10/17
12
二、钻孔施工装备现状
2020/10/17得阶段性效果： ➢推广了一批瓦斯治理、瓦斯抽采、瓦斯利用的 先进适用技术和装备。 ➢提高了矿井顺煤层抽采钻孔施工深度和能力， 研发了强突出松软煤层中风压钻进技术、松软 突出煤层螺旋钻进技术和装备、千米钻机长钻 孔成孔工艺技术等。
2020/10/17
9
二、钻孔施工装备现状
2020/10/17
25
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况 ➢原因：主要是我国的地质条件和煤层特征差
异很大,引进的澳大利亚、美国千米定向钻 机不适应象松藻、淮南、平顶山煤业集团等 这样复杂的地质条件和煤层特征,只能适用 于较为简单的地质条件和煤层特征。
2020/10/17
26
2020/10/17
22
二、钻孔施工装备现状
套筒式稳定器
稳定组合钻具定向钻进技术主要适用于对钻孔轨迹有特殊要 求的瓦斯抽放钻孔施工,如沿煤层水平定向长钻孔的施工(孔 深≥500 m)、顶板高位水平定向钻孔的施工。
2020/10/17
23
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况
➢美国、德国、日本等工业发达国家，从上世 纪70年代初就开始了井下近水平长钻孔钻进 技术的研究。通过三十年的发展，目前以孔 底动力为主要钻进方法、随钻测斜为主要定 向手段的钻孔工艺方法已非常成熟，并取得 较广泛的推广应用，技术上处于国际领先水 平。
➢ 问题
喷孔和卡钻原因分析：喷孔应看作是钻孔中出现的 动力现象，类似煤与瓦斯突出，是高压瓦斯、应力集 中和软煤存在三个因素综合作用的结果。
当钻孔进入软煤分层时，钻头切削旋转，对软煤产 生一种冲击和破碎力，使煤体破裂、粉碎，钻孔周边 煤体瓦斯迅速解吸，流入钻孔中的瓦斯增加到正常瓦 斯涌出的几倍到几十倍，此时钻孔前后方出现了较大 的瓦斯梯度，产生明显的瓦斯激流，承压的瓦斯激流 对破坏的煤颗粒起着边运送边粉化的作用，瓦斯激流 和粉化了的煤颗粒难以顺利的向孔外排出，进一步增 加了孔内瓦斯压力梯度，形成喷孔。
叶片、插接式螺旋钻杆
2020/10/17
晋城赵庄矿50 mm×1 000 mm的浅槽螺旋 钻杆
18
二、钻孔施工装备现状
3、配套钻头 ➢煤矿井下瓦斯抽放钻孔施工钻头一般以硬质
合金和金刚石复合片(PDC)钻头为主。硬质 合金钻头一般只适用于本煤层、泥岩等低硬 度地层的浅孔施工，目前大多数煤矿为提高 钻进效率、节省起下钻时间，一般都采用 PDC钻头。
2020/10/17
6
一、概 述
10个煤矿瓦斯治理与利用示范工程建设项目
根据各示范点的特点和条件，集成瓦斯治理与利 用的先进适用技术，并总结推广应用。
➢龙煤集团鹤岗分公司、沈阳煤业集团、抚顺矿 业集团
➢淮南矿业集团、淮北矿业集团 ➢郑州煤炭集团、焦作煤业集团 ➢阳泉煤业集团、晋城煤业集团 ➢松藻煤电公司
2020/10/17
35
三、瓦斯抽放钻孔施工技术
2、松软煤层打钻遇到的问题及原因分析 问题
喷孔、卡钻形成过程。喷孔可分成：煤体 破碎→瓦斯聚积（瓦斯迅速解吸→孔壁破 裂→孔内堵塞→瓦斯梯度猛增） →瓦斯释 放（突破堵塞→喷孔和卡钻）三个阶段。
2020/10/17
36
三、瓦斯抽放钻孔施工技术
2、松软煤层打钻遇到的问题及原因分析
2020/10/17
24
二、钻孔施工装备现状
5、引进国外定向长钻孔钻机的应用情况 ➢ 1997～1998年间，国内松藻、铁法、淮南、平顶
山和抚顺5个矿务局引进了9套美国和澳大利亚千 米定向钻机。共打成钻孔19个，钻孔深度范围为 45～470m，其中:小于100m的有10个，100～200m 的有2个，200 ～400m的有6个，最深的一个孔达 470m。在煤层中打成顺层钻孔的深度几乎都不超 过100m。孔深都没有达到引进钻机设计施工能力 的二分之一。试验效果不好。
2020/10/17
