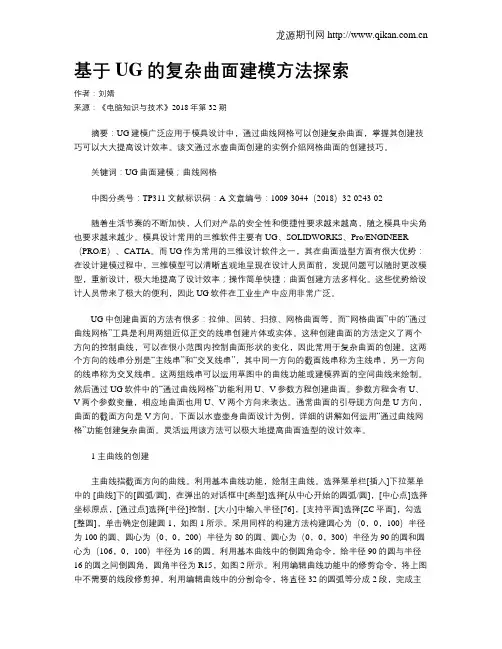

基于UG的复杂曲面建模方法探索作者：刘婧来源：《电脑知识与技术》2018年第32期摘要：UG建模广泛应用于模具设计中，通过曲线网格可以创建复杂曲面，掌握其创建技巧可以大大提高设计效率。

该文通过水壶曲面创建的实例介绍网格曲面的创建技巧。

关键词：UG曲面建模；曲线网格中图分类号：TP311 文献标识码：A 文章编号：1009-3044（2018）32-0243-02随着生活节奏的不断加快，人们对产品的安全性和便捷性要求越来越高，随之模具中尖角也要求越来越少。

模具设计常用的三维软件主要有UG、SOLIDWORKS、Pro/ENGINEER （PRO/E）、CATIA。

而UG作为常用的三维设计软件之一，其在曲面造型方面有很大优势：在设计建模过程中，三维模型可以清晰直观地呈现在设计人员面前，发现问题可以随时更改模型，重新设计，极大地提高了设计效率；操作简单快捷；曲面创建方法多样化。

这些优势给设计人员带来了极大的便利，因此UG软件在工业生产中应用非常广泛。

UG中创建曲面的方法有很多：拉伸、回转、扫掠、网格曲面等。

而“网格曲面”中的“通过曲线网格”工具是利用两组近似正交的线串创建片体或实体。

这种创建曲面的方法定义了两个方向的控制曲线，可以在很小范围内控制曲面形状的变化，因此常用于复杂曲面的创建。

这两个方向的线串分别是“主线串”和“交叉线串”，其中同一方向的截面线串称为主线串，另一方向的线串称为交叉线串。

这两组线串可以运用草图中的曲线功能或建模界面的空间曲线来绘制。

然后通过UG软件中的“通过曲线网格”功能利用U、V参数方程创建曲面。

参数方程含有U、V两个参数变量，相应地曲面也用U、V两个方向来表达。

通常曲面的引导现方向是U方向，曲面的截面方向是V方向。

下面以水壶壶身曲面设计为例，详细的讲解如何运用“通过曲线网格”功能创建复杂曲面。

灵活运用该方法可以极大地提高曲面造型的设计效率。
