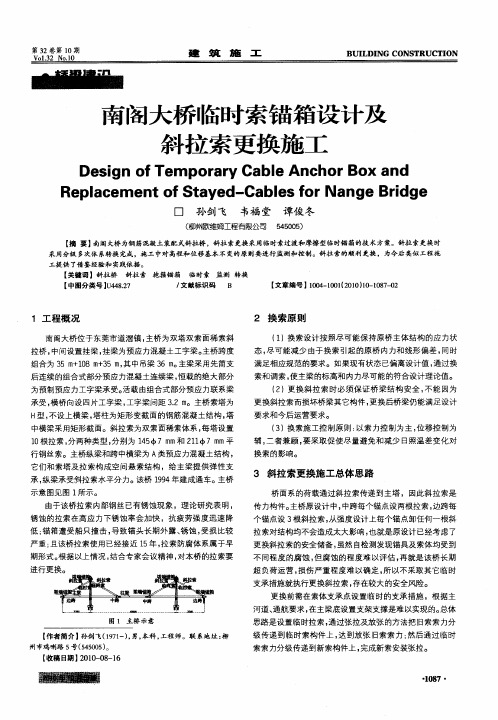

南阁大桥临时索锚箱设计及斜拉索更换施工

浅谈斜拉桥中斜拉索的施工工法因参与修建了几座大型公路桥梁工程，现将工作中遇到的斜拉桥中斜拉索的施工方法总结给大家以作参考。

标签：斜拉桥；斜拉索；施工工法1、拉索体系施工相关要求本桥拟先施工主梁，后挂索张拉，施工工序及索力调整过程相对简单，因此在斜拉索张拉施工时，对拉索的张拉必须严格根据斜拉索的张拉顺序和吨位进行张拉，以保证拱塔的应力变化与设计相符。

斜拉索的制造厂及施工单位应协商编制索体的“制造规则”及“运输、安装和更换”规则，规则须经由业主、设计方、监理等各单位参加的联合评审会评审通过。

2、拉索材料质量要求（1）斜拉索所用的镀锌高强钢丝的力学、物理特性及其化学成分设计规范相关要求。

护套保护层的物理、力学特性需满足设计相关相求。

（2）索长误差所有拉索应满足设计长度的要求，长度误差ΔL应符合下述规定：对于所有拉索：ΔL≤L/5000（L为设计索长）最长索与最短索索长差值≤3mm。

（3）斜拉索施工工艺斜拉索是本桥的重要组成部份，斜拉桥桥跨结构的重量和桥活载，绝大部份斜拉索，传递到塔柱上，所以，斜拉索的制作、安装、张拉、索力调整、斜拉索的监控是本桥的关键工序。

斜拉索施工工艺流程①拉索制备工艺和方法缆索制作工艺主取决于防护方法。

本桥采用高密热挤聚乙烯PE材料作防护。

拉索在厂内制作，并作好防护工作。

②斜拉索制备的要点和注意事项斜拉桥在丈量、制备、切割前，应考虑对安装在索塔与相应梁段的锚具底端的直线长度进行复测计算。

拉索制备前应截取一段钢索（应采用钢蕊钢索）两端浇筑在锚头内制作3个试件进行破断试验。

计算斜拉索的切割长度，还应考虑使用钢丝束，张拉机具所需的锚固长度、锚具长度、斜拉索安装时下垂需要的增加量，采用应力下料时的延长度，应力下料时的温度与设计温度之差引起的拉索伸缩量以及拉索张拉时设计张拉力引起的延伸长度。

下料前對每根主索进行预拉，预拉操作流程如下：第一次预拉100%的设计荷载，卸载松弛7天，第二次预拉110%的设计荷载，卸载松弛60天。

大桥主梁及斜拉索施工技术方案一、概述大桥主梁及斜拉索施工技术方案的编制，是为了保证大桥建设工程的质量与安全，正确操作施工，使施工总体加速，减小投资成本，保证建设工程的经济效益，在较短的时间内完成大桥主梁及斜拉索施工任务。

二、大桥主梁施工大桥主梁施工采用预制箱梁施工，即通过工厂预制出大桥各个部位的箱梁，运至现场进行拼装。

具体施工步骤如下：1. 交通组织方案施工场地周围交通组织是非常重要的，必须进行规划和管理，确保施工的安全性和高效性。

2. 箱梁制作方案预制箱梁是大桥主梁的重要构成部分。

箱梁的制作应根据设计图纸，预先布置梁体现场外表面的放线器。

然后按照预定的模板进行模板调整并模板上盖板、梁体预埋件的增加。

3. 箱梁吊装方案箱梁吊装是箱梁的安装过程中最重要的环节。

箱梁的吊装必须有严格的方案，包括吊装机构的布置、起吊、悬挂长度、吊点选定、吊点数量等。

同时，吊装人员必须进行相应的安全培训。

4. 箱梁安装方案箱梁安装必须按照设计图纸和施工方案进行。

箱梁内部预埋件应先固定后焊接，因为这样可以更有效地保证梁在安装过程中的质量。

5. 补梁与连接方案大桥主梁与箱梁连接处需要进行补梁，补梁主要是为了加强器件与之间的连接结构，同时增强大桥的整体稳定性。

三、大桥斜拉索的施工大桥斜拉索的施工是大桥主梁施工的重要组成部分，施工是保障大桥施工质量和安全的关键性因素。

1. 加固箱梁侧面在进行斜拉索施工之前，必须对箱梁进行侧面加固，保证箱梁与斜拉索之间的结构牢固。

2. 斜拉索吊装方案斜拉索在安装时需要进行吊装，吊装是施工的重要步骤，在吊装过程中要保证吊点选取准确、吊装机构结构稳定，同时要考虑吊装过程中的安全问题。

3. 斜拉索调整方案斜拉索在吊装过程中，需要进行调整以达到设计参数，确保斜拉索的质量和稳定性。

调整需要遵循严格的方案，同时进行通力合作。

4. 斜拉索连接方案斜拉索连接是大桥斜拉索施工中最重要的一部分。

连接需要经过严格设计和施工，遵循安全、稳定和经济的原则。

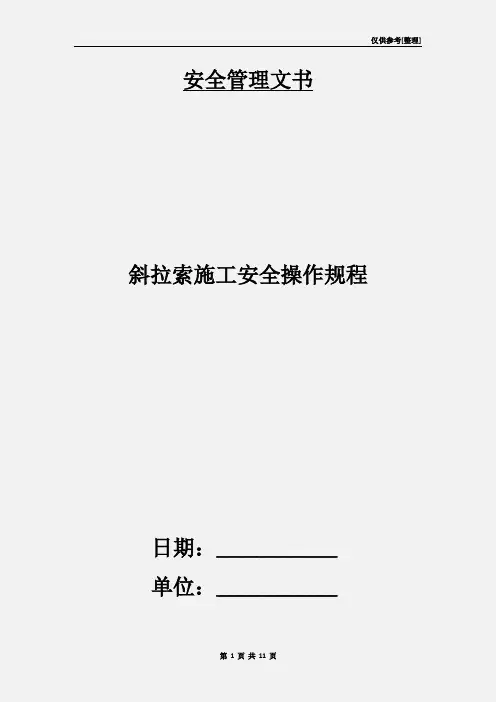

仅供参考[整理] 安全管理文书斜拉索施工安全操作规程日期：__________________单位：__________________第1 页共11 页斜拉索施工安全操作规程1 一般规定1.1 参加斜拉索施工人员必须进行安全技术交底，熟知挂索施工的程序。

并按高空作业的要求戴好安全帽，系好安全带，水上作业穿好救生衣。

严格执行各自岗位及设备的安全操作规程。

1.2 参加斜拉索施工的特殊工种人员必须要培训合格并持有效特种作业人员操作证，方能上岗操作，指挥人员与操作人员距离较远时必须用对讲机联系。

1.3 斜拉索桥面展开时，操作人员应保持与索体1米以上的距离，防止斜拉索的扭力作用，导致索体翻转伤人。

1.4 在不良气候条件下，如暴雨或风力达6级以上时，停止斜拉索高空作业。

1.5 严格遵守高空作业操作规程；为防止使用的工具不慎掉落，需要对工具绑上防落绳，并系于身边。

1.6 高空所有施工走道均设置拦杆及安全网，所有悬吊作业均采用封闭式吊篮。

1.7 斜拉索起吊、挂设提升、牵引、压锚等所有施工过程中，斜拉索吊点或拉伸受力点必须采用大直径纤维绳或与索直径配套的专用夹具捆绑或夹索，索夹内应垫10mm厚保护橡胶皮。

索夹螺栓应按指定紧固力进行紧固。

不得采用钢丝绳等硬性绳索捆绑、提吊斜拉索。

1.8 斜拉索起吊、挂设提升、牵引、压锚前应清楚各种障碍物，对与斜拉索接触处或有可能接触处均需加设保护橡胶垫或软布，避免斜拉索与硬性物体直接接触或碰撞。

1.9 机械作业时注意油污（如黄油、千斤顶油泵、油管等）污染第 2 页共 11 页成品，作业前应对机械（如千斤顶、油泵等）进行检查或试验，确保不因发生意外故障（如密封圈漏油、油管爆裂等原因）而污染成品。

2 斜拉索挂索2.1 斜拉索运输与吊装2.1.1 斜拉索在吊装或运输过程中，应避免与任何坚硬物发生接触或碰撞。

2.1.2 运输斜拉索时，索盘架在船上放置应垫模板，保持放索船的平衡，防止索船随放索变化而偏心倾覆。

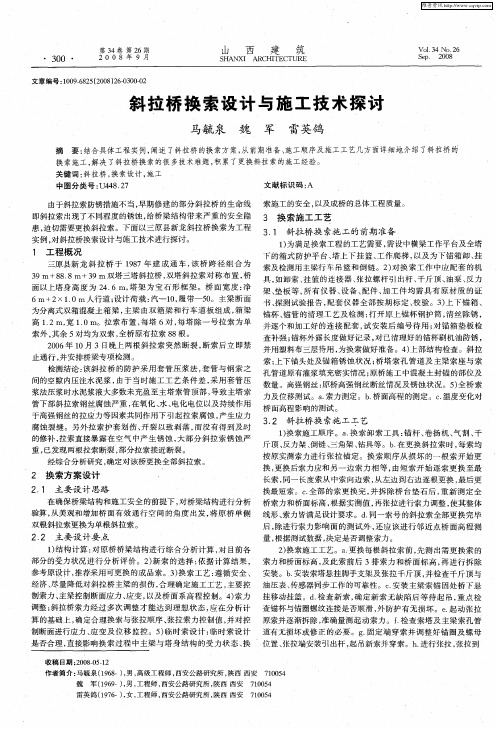

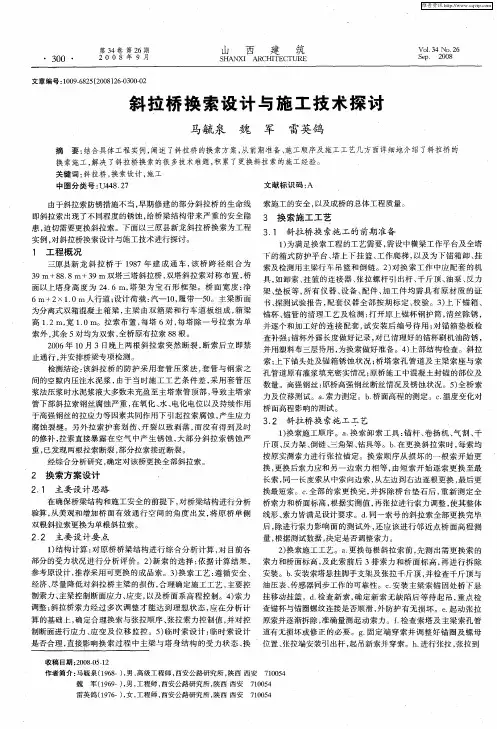

斜拉桥拉索更换施⼯注意事项 在国内，斜拉桥以其跨越能⼒和独特的美观效果在近⼆⼗年内得到长⾜的发展和⼴泛的应⽤，下⾯是店铺为⼤家收集整理的斜拉桥拉索更换施⼯注意事项，欢迎阅读。

1 换索前的施⼯准备 1.1施⼯现场准备 （1）搭设脚⼿架 旧拉索的拆除，新拉索的安装、张拉施⼯均需要操作平台。

为便于⼈员上下和运送材料，在每个塔柱四周布设钢管脚⼿架，⽀架材料采⽤Φ48㎜×3.5㎜的脚⼿架钢管，全部⽀撑在承台基础上，在⽀架内设置“之”字型爬梯。

为保证钢管脚⼿架的稳定，每隔5 m设⼀道夹持塔柱的⽔平横联。

（2）清理⼯作 此项⼯作主要针对上锚杯、下锚箱、上下锚管的清理。

⾸先，打开原上锚杯钢护筒，清除黄油、旧钢丝及锈迹。

然后，对下锚箱外封钢板⽓割清除，利⽤空压机配以风镐凿除下锚箱内的残存混凝⼟。

最后，在上下锚箱清理⼯作完成后，即着⼿对上、下锚管的清理。

先拆除橡胶减振器，凿除混凝⼟索座，割除多余锚管，利⽤电钻、风钻及钢钎将锚管内清理⼲净，然后在底锚管和索管之间进⾏防护，在接点处采取注塑防护，严防⽔侵⼊。

如果不进⾏清理⼯作，拉索上锚具卸不下来。

因此，此项⼯作需换索前完成。

（3）核对拉索参数 当塔和梁上的.⽀架完成以后，打开拉索锚箱，对拉索锚端的外露尺⼨进⾏测量，以便计算、复核拉索制作长度。

1.2施⼯机械准备 拉索更换⼯作需要的主要施⼯机械有卸索、挂索的连接器，张拉螺杆引出杆、张拉千⽄顶及油泵、卷扬机、油表、反⼒架，垫板等。

监测设备主要有索⼒仪和精密⽔准仪。

1.3施⼯监控准备 在换索⼯程中需要进⾏全⽅位监控，主要针对索⼒和标⾼的监控。

在卸索和张拉新索的施⼯程序中，运⽤索⼒仪和精密⽔准仪等仪器对所换索及相邻各索进⾏索⼒监测、对对应位置处的桥⾯标⾼位移进⾏监测，此外，还可以进⾏梁底或塔根部的混凝⼟应⼒监测。

2 换索施⼯⼯艺 2.1卸除旧索 2.1.1过程 在桥⾯安装收(放)索辊道并设置索盘，并清除梁上锚头钢护筒内混凝⼟，同时在索塔根部安装卷扬机，塔顶安装定滑轮组，在梁上待换索位安装悬臂挂篮。

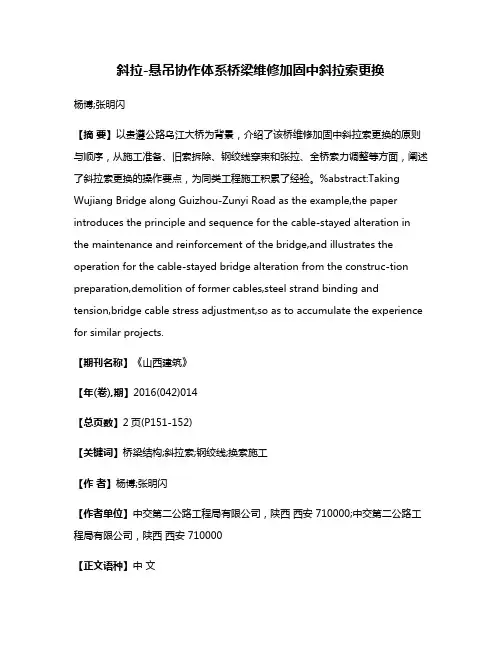

斜拉-悬吊协作体系桥梁维修加固中斜拉索更换杨博;张明闪【摘要】以贵遵公路乌江大桥为背景，介绍了该桥维修加固中斜拉索更换的原则与顺序，从施工准备、旧索拆除、钢绞线穿束和张拉、全桥索力调整等方面，阐述了斜拉索更换的操作要点，为同类工程施工积累了经验。

%abstract:Taking Wujiang Bridge along Guizhou-Zunyi Road as the example,the paper introduces the principle and sequence for the cable-stayed alteration in the maintenance and reinforcement of the bridge,and illustrates the operation for the cable-stayed bridge alteration from the construc-tion preparation,demolition of former cables,steel strand binding and tension,bridge cable stress adjustment,so as to accumulate the experience for similar projects.【期刊名称】《山西建筑》【年(卷),期】2016(042)014【总页数】2页(P151-152)【关键词】桥梁结构;斜拉索;钢绞线;换索施工【作者】杨博;张明闪【作者单位】中交第二公路工程局有限公司，陕西西安 710000;中交第二公路工程局有限公司，陕西西安 710000【正文语种】中文【中图分类】U445.72贵遵公路乌江大桥是我国修建的首座斜拉—悬吊协作体系桥，该桥1997年年底建成通车。

通过近20年的运行发现，有桥梁刚度不足的缺陷，且斜拉索由于材质和防护的原因，已经面临更换。

斜拉桥斜拉索施工工艺流程及作业指导(优秀工作范文)斜拉桥斜拉索施工工艺流程及作业指导目的：本文旨在明确斜拉桥斜拉索施工作业的工艺流程、操作要点和相应的工艺、质量标准，以规范桩基成孔作业。

编制依据：本文的编制依据包括《斜拉桥施工图设计-拉索结构施工图设计》、《公路桥涵施工技术规范》（JTJ041-2000）、《公路斜拉桥设计规范》（试行）JTJ027-96、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T-2001、斜拉索安装的相关技术资料以及《公路斜拉桥设计细则》（JTG/TD65-1-2007）。

适用范围：本文适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工。

技术准备：内业准备：1）开工前，组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制斜拉桥斜拉索实施性施工组织设计，制定施工安全保证措施，并提出应急预案。

2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证。

对所有施工人员进行岗前技术培训，并进行技术交底。

外业准备：4.2.1施工前检查工作1）对已施工完成的塔柱和主梁段进行检查，并将检查结果报监理工程师进行审核，合格后方能进行斜拉索作业施工。

2）在锚垫板上放出孔道口十字中心线，以便对中。

如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。

3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查，选用供货商。

成品索进场后根据质保单进行严格查验，检查锚具、PE在运输过程中是否有损伤。

如有损伤，及时采取修理措施并妥善保管。

检验并核对成品索合同内的质量证明文件等是否齐全完整。

对需要进行试验和检验的项目要按规定进行试验和检验，确保工程材料的质量和数量满足设计、规范和施工的要求。

4）对施工所需的设备机具，如塔吊、卷扬机、千斤顶、放索架等进行选型，组织进场、调试、安装。

需要进行校正检验的进行校正检验。

5）斜拉索安装前的清理检查：清除锚索管内的水泥砂浆、焊渣和管口处毛刺；清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴；检查锚头槽口尺寸，以确定千斤顶的安装位置。

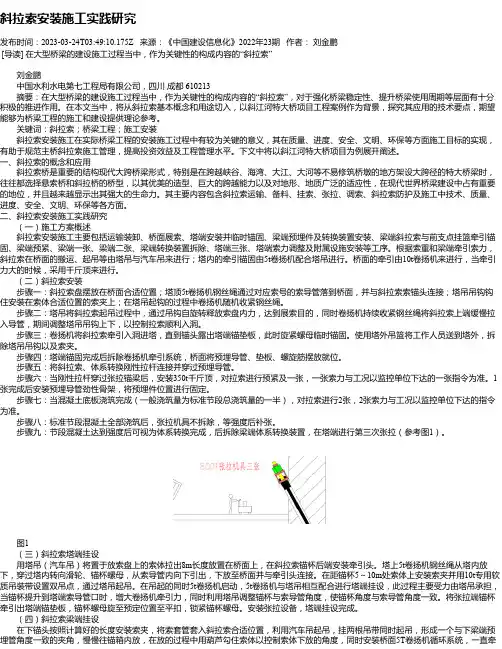

斜拉索安装施工实践研究发布时间：2023-03-24T03:49:10.175Z 来源：《中国建设信息化》2022年23期作者：刘金鹏[导读] 在大型桥梁的建设施工过程当中，作为关键性的构成内容的“斜拉索”刘金鹏中国水利水电第七工程局有限公司，四川成都 610213摘要：在大型桥梁的建设施工过程当中，作为关键性的构成内容的“斜拉索”，对于强化桥梁稳定性、提升桥梁使用周期等层面有十分积极的推进作用。

在本文当中，将从斜拉索基本概念和用途切入，以斜江河特大桥项目工程案例作为背景，探究其应用的技术要点，期望能够为桥梁工程的施工和建设提供理论参考。

关键词：斜拉索；桥梁工程；施工安装斜拉索安装施工在实际桥梁工程的安装施工过程中有较为关键的意义，其在质量、进度、安全、文明、环保等方面施工目标的实现，有助于规范主桥斜拉索施工管理，提高投资效益及工程管理水平。

下文中将以斜江河特大桥项目为例展开阐述。

一、斜拉索的概念和应用斜拉索桥是重要的结构现代大跨桥梁形式，特别是在跨越峡谷、海湾、大江、大河等不易修筑桥墩的地方架设大跨径的特大桥梁时，往往都选择悬索桥和斜拉桥的桥型，以其优美的造型、巨大的跨越能力以及对地形、地质广泛的适应性，在现代世界桥梁建设中占有重要的地位，并且越来越显示出其强大的生命力。

其主要内容包含斜拉索运输、备料、挂索、张拉、调索、斜拉索防护及施工中技术、质量、进度、安全、文明、环保等各方面。

二、斜拉索安装施工实践研究（一）施工方案概述斜拉索安装施工主要包括运输装卸、桥面展索、塔端安装并临时锚固、梁端预埋件及转换装置安装、梁端斜拉索与前支点挂篮牵引锚固、梁端预紧、梁端一张、梁端二张、梁端转换装置拆除、塔端三张、塔端索力调整及附属设施安装等工序。

根据索重和梁端牵引索力，斜拉索在桥面的搬运、起吊等由塔吊与汽车吊来进行；塔内的牵引锚固由5t卷扬机配合塔吊进行。

桥面的牵引由10t卷扬机来进行，当牵引力大的时候，采用千斤顶来进行。

桥梁斜拉索锚固安装施工工艺斜拉桥是一种利用斜拉索进行支撑的桥梁结构，它因其独特的设计和美观的外观而备受欢迎。

在斜拉桥的建设中，斜拉索的锚固安装施工工艺是至关重要的一步。

本文将详细介绍斜拉索锚固安装施工工艺的过程和要注意的事项。

一、斜拉索锚固安装施工工艺概述斜拉索锚固安装施工工艺是指将斜拉索与桥墩或桥塔牢固连接的过程。

斜拉索的锚固是整个桥梁结构的关键部分，它承受着桥梁的荷载，并将荷载传递给桥墩或桥塔。

因此，斜拉索锚固安装施工工艺的准确性和稳固性对桥梁的安全运行至关重要。

二、斜拉索锚固安装施工工艺步骤1. 预处理：在进行斜拉索锚固安装施工之前，需要对连梁进行喷砂除锈处理，以确保锚固点的表面光洁度和粗糙度符合要求。

2. 安装固定器：首先，根据设计要求，在桥墩或桥塔上安装好固定器，固定器通常由螺栓和锚固板组成。

固定器的安装位置和数量应与设计图纸一致，并按照要求进行精确测量和调整。

3. 安装斜拉索：在固定器安装完毕后，开始将斜拉索逐段安装到固定器上。

在安装过程中，需要注意斜拉索的拉力要均匀分布，并严格按照设计要求进行调整。

同时，要确保斜拉索与固定器之间的连接牢固可靠。

4. 拉力调整：斜拉索安装完成后，进行拉力调整是必不可少的一步。

通过调整斜拉索的张力，使得每根斜拉索承受的荷载相对均衡，并且保证整个桥梁结构的荷载承载能力。

5. 锚固：当斜拉索的张力调整完毕后，进行锚固过程。

使用液压设备或其他工具将斜拉索牢固地固定在锚固板上，并进行必要的检查和测试，确保锚固的牢固性和稳定性，并符合设计要求。

三、斜拉索锚固安装施工工艺要注意的事项1. 安装过程中，要严格按照设计要求进行操作，确保每个步骤的准确性和正确性。

2. 在进行喷砂除锈处理时，要注意采取相应的防护措施，以防止对环境和工人的伤害。

3. 在安装斜拉索时，要确保每根斜拉索的长度和位置都符合设计要求，并严格控制斜拉索的张力。

4. 拉力调整过程中，要根据实际情况进行适当的调整，并确保每根斜拉索的拉力相对均衡。

斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。

支架法和悬臂法是目前斜拉桥主梁施工的主要方法。

前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。

[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。

其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。

我国永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。

支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。

（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。

悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。

[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。

我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。

斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。

下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。

随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。

悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。

2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。

3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。
