钢铁锌系磷化液变黑原因分析及预防措施

故障处理方法常温轻质锌:铁系浸渍磷化无膜①促进剂浓度低。

补加促进剂或磷化浓缩剂。

②FA过低。

补加磷酸或磷化浓缩剂(凡工件未经除锈，FA偏高些为好)。

③杂质积累过多。

更换槽液。

成膜速度慢①FA低。

补加磷酸或磷化浓缩剂，控制FA= 2一3点。

②温度低(<50C)。

稍加温。

若无加热条件，适当提高溶液浓度。

部分泛黄生锈①促进剂浓度低。

补加磷化浓缩剂。

②温度低。

稍升温。

③时间短。

延长时间。

挂白灰①磷化前工件生锈。

尽量缩短工件空停时间，提高工序间进度。

②Fe2+积累过多。

更换槽液。

③沉渣黏附。

减少沉渣，加强清渣。

挂黑灰①FA朴。

加人适量碳酸钠降低FA 。

②温度过高。

降温。

③时间过长。

缩短时间，控制5---15min。

④Cu2+浓度过高。

用废钢铁放人槽中，消耗Cu2+。

常(低)温锌系浸渍磷化磷化膜均匀疏松，耐蚀性差或返锈(红锈或黄锈)①工件锈蚀严重，除锈后表面有残酸。

除锈要彻底，充分中和和水洗。

②工件除锈后空停时间过长。

尽量缩短空停时间。

③表调液失效。

更换表调液。

④TA低，FA高。

补加磷化浓缩剂，升高TA；用中和剂降低FA。

控制酸比(25-40)：1 ⑤温度低，时间短。

提高温度，延长时间。

⑥硝酸根浓度低。

多发生在新配槽时，补加适量硝酸。

可以调整磷化浓缩剂中硝酸浓度。

⑦促进剂浓度低。

补加促进剂。

⑧Cl-污染磷化液。

除锈后充分水洗。

⑨磷化膜水洗不干净或烘干前受到酸的污染。

水洗干净，避免磷化膜受到酸污染。

膜层局部呈彩色(用指甲划无划痕)①除油不彻底。

调整或更换脱脂液，提高除油后的水洗质量。

②表调不良。

补加表调剂或更换表调液。

③TA太低和FA偏高。

补加磷化浓缩剂，升高TA；用中和剂降低FA. ④促进剂过量，且分布不均匀。

减少促进剂用量或改每日添加为隔日添加。

⑤温度低。

适当升高温度。

膜层呈均匀蓝紫色①前处理不良。

保证除油除锈干净。

②TA太低或FA偏高。

处理同前。

③促进剂浓度过量。

处理同前。

④槽液杂质太多，老化严重。

钢铁零件磷化缺陷原因分析及解决方案钢铁零件磷化缺陷是钢铁制品表面处理过程中的一种常见问题。

磷化是通过对钢铁表面进行磷酸盐处理来提高其腐蚀抗性和润滑性。

然而，在磷化过程中，会出现一些缺陷，如不均匀磷化、磷化质量低劣、磷化层厚度不均等问题。

本文将重点讨论钢铁零件磷化缺陷的原因分析以及解决方案。

一、原因分析1. 前处理不当：前处理是钢铁磷化过程中的重要步骤，它会影响到后续磷化质量。

如果前处理不当，如清洗不彻底或清洗液过期，会导致表面极性不足，防锈效果降低，磷化效果也会受到影响。

2. 磷酸盐浓度不合适：磷酸盐溶液的浓度对磷化的效果有着很大的影响。

如果浓度过低，会导致磷化不彻底，磷化层厚度不均，磷化后表面容易生锈。

而浓度过高则会导致磷化剂的使用量增加，磷化质量降低，磷酸盐沉淀堵塞喷嘴等问题。

3. 磷酸盐处理时间过长：磷化处理时间的长短也会影响磷化层的均匀性和质量。

如果磷化时间过长，会导致表面结晶过度，出现磷化皮层厚度不均、磷化结晶不完整等缺陷。

5. 设备设施不足：磷化过程中，设备的自动化程度和设施的完善程度也会影响磷化质量。

如果设备不足或者过于陈旧，会导致工艺不稳定，磷化后表面质量不稳定等问题。

二、解决方案1. 加强前处理：在前处理过程中，应当使用专用清洗剂，充分清洗表面，确保表面无污垢和油脂。

并且，清洗剂的浓度和使用次数也要把握好，并及时更换和补充。

2. 控制磷酸盐浓度：在磷酸盐溶液配制时应该控制好浓度，浓度不宜过高或过低，最好依据工艺要求合理配制。

同时，应该定时检测溶液的浓度并进行调整，以免磷化质量受到影响。

3. 控制磷酸盐处理时间：磷酸盐沉积时间的长短会直接影响磷化层的质量，因此应该依照实际情况调整时间。

如果时间过长，应该考虑更换磷酸盐处理剂。

4. 控制磷酸盐处理温度：磷酸盐处理温度的控制也极为关键，在生产过程中应该随时监测温度，并进行适当调整。

在调整温度时，应该按照工艺条例和设备规范来操作，避免产生翻样或者温度不稳定的情况。

钢铁零件磷化缺陷原因分析及解决方案钢铁材料作为工业生产中常用的原材料之一，广泛应用于汽车、机械、航空航天等领域。

而在钢铁材料进行加工过程中，为了提高其表面的防腐性能和使用寿命，通常会进行磷化处理。

磷化过程中出现的缺陷问题一直困扰着生产制造企业。

本文将对钢铁零件磷化缺陷的原因进行分析，并提出解决方案，以期能够解决这一难题，提高产品质量和生产效率。

1. 工艺参数不当：在钢铁零件的磷化处理过程中，如果磷化剂的浓度、温度、PH值等工艺参数控制不当，就会导致磷化层的均匀度不佳，甚至出现斑驳、脱落等缺陷。

2. 钢铁材料质量不良：钢铁材料的表面质量不良，如存在氧化皮、油污等杂质，会影响磷化剂与基体金属的反应，导致磷化层的质量不达标，出现缺陷。

3. 磷化剂配方问题：磷化液的配方中，磷化剂、促进剂、缓蚀剂等成分比例不合理，或者使用的磷化液质量不合格，都会在磷化过程中引起问题，导致磷化层质量不佳。

4. 磷化处理工艺控制不严：在磷化处理过程中，处理时间、温度、浸泡性等工艺控制不严，会导致磷化层的厚度、致密性、结晶度等不达标，形成磷化缺陷。

5. 配件形状设计不当：有些钢铁零件的形状复杂、结构特殊，不易达到均匀的磷化处理，容易形成磷化缺陷。

1. 严格控制磷化工艺参数：制定科学合理的磷化工艺流程，严格控制磷化液的浓度、温度、PH值等参数，确保每一道工序都按照标准操作，避免出现磷化缺陷。

2. 提高钢铁材料表面质量：在进行磷化处理前，对钢铁材料的表面进行清洗、脱脂、除锈等处理，确保表面质量良好，避免表面杂质影响磷化效果。

5. 针对特殊零件设计特殊处理方案：对于形状复杂的钢铁零件，可以采用特殊的固液分离设备，或者采用局部涂覆、喷涂等方式进行磷化处理，以保证磷化的均匀性和质量。

钢铁零件磷化缺陷问题的解决需要全面考虑原材料质量、工艺参数控制、磷化处理方法等方方面面的因素。

只有在生产制造过程中严格控制每一个环节，优化工艺流程和磷化液配方，才能够有效地解决钢铁零件磷化缺陷问题，提高产品质量和生产效率。

金属表面处理技术近年来，金属表面处理技术获得了迅速发展，已广泛应用于众多领域。

在表面处理技术及工程中，前处理占有极为重要的地位，他不仅作为表面处理前的一种"预处理工序"不可或缺，而且与后续表面处理的成败密切相关。

除油、除锈、磷化、防锈等基体前处理是为金属涂层技术、金属防护技术做准备的，基体前处理质量对此后涂层制备和金属的使用有很大的影响。

例如，对有磷化和无磷化处理的同一涂层进行盐雾试验，其结果是防腐蚀能力相差大约一倍。

可见除油、除锈、防锈、磷化等前处理对涂层的防锈能力和金属的防护能力起着至关重要的作用。

基体前处理的目的：一是增加涂层与基体的结合强度既加大附着力，二是增加涂层的功能如防腐蚀、防磨损及润滑等特殊功能。

随着金属加工业、铁路制造业、汽车行业的飞速发展，对生产各种金属制品及铁路、汽车零部件产品的质量有了更高要求，通过长期的实践证明，一些简单、简易的前处理方式，已经不能满足金属加工及涂装的基本要求。

只有采用标准的前处理生产工艺，才能使钢铁表面形成一层标准的磷酸盐膜和防护膜，以满足金属加工和涂装处理的质量要求。

因此，选用低成本、低能耗、高品质的金属前处理产品，是企业保证涂装质量和防护质量稳定与否的重要因素。

1、钢铁表面前处理工艺的必然：钢铁表面在轧制或应用过程中，其表面有不同程度的油脂、氧化皮或铁锈等杂质的存在，在进行加工和涂装处理前，需对其进行清除处理，然后才能作为商品进行销售。

如果不这样做就会严重地影响产品的外观质量和使用寿命，失去产品的竞争能力。

如果钢铁表面未经处理就进行涂装，其涂层内的氧化皮、铁锈或油脂被涂层所掩盖，不久就会出现涂层脱落等现象，使所销售的产品呈现出锈迹斑斑的外观，失去了产品在市场上的竞争能力，因此钢铁表面进行前处理的必然性已引起广大企业的极大重视。

1、钢铁表面的除油处理：我们了解到常用的除油方法有：溶剂除油、电化学除油、化学除油及表面活性剂除油和手工除油及机械除油等。

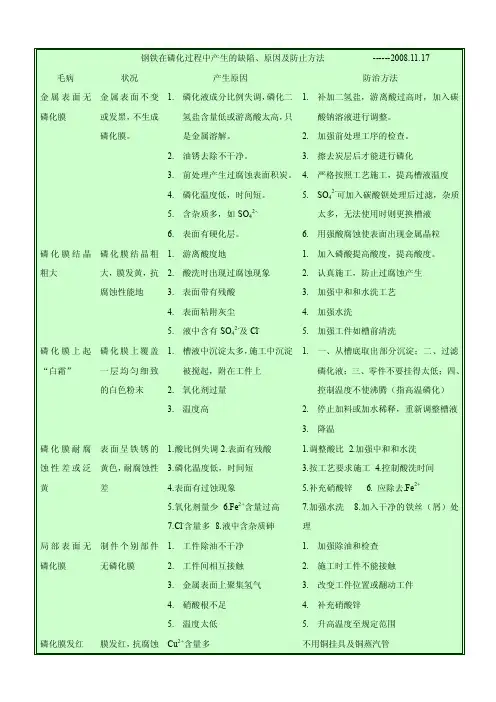

钢铁在磷化过程中产生的缺陷、原因及防止方法------2008.11.17 毛病状况产生原因防治方法金属表面无磷化膜金属表面不变或发黑，不生成磷化膜。

1.磷化液成分比例失调，磷化二氢盐含量低或游离酸太高，只是金属溶解。

2.油锈去除不干净。

3.前处理产生过腐蚀表面积炭。

4.磷化温度低，时间短。

5.含杂质多，如SO42-.6.表面有硬化层。

1.补加二氢盐，游离酸过高时，加入碳酸钠溶液进行调整。

2.加强前处理工序的检查。

3.擦去炭层后才能进行磷化4.严格按照工艺施工，提高槽液温度5.SO42-可加入碳酸钡处理后过滤，杂质太多，无法使用时则更换槽液6.用强酸腐蚀使表面出现金属晶粒磷化膜结晶粗大磷化膜结晶粗大，膜发黄，抗腐蚀性能地1.游离酸度地2.酸洗时出现过腐蚀现象3.表面带有残酸4.表面粘附灰尘5.液中含有SO42-及Cl-1.加入磷酸提高酸度，提高酸度。

2.认真施工，防止过腐蚀产生3.加强中和和水洗工艺4.加强水洗5.加强工件如槽前清洗磷化膜上起“白霜”磷化膜上覆盖一层均匀细致的白色粉末1.槽液中沉淀太多，施工中沉淀被搅起，附在工件上2.氧化剂过量3.温度高1.一、从槽底取出部分沉淀；二、过滤磷化液；三、零件不要挂得太低；四、控制温度不使沸腾（指高温磷化）2.停止加料或加水稀释，重新调整槽液3.降温磷化膜耐腐蚀性差或泛黄表面呈铁锈的黄色，耐腐蚀性差1.酸比例失调2.表面有残酸3.磷化温度低，时间短4.表面有过蚀现象5.氧化剂量少6.Fe2+含量过高7.Cl-含量多8.液中含杂质砷1.调整酸比2.加强中和和水洗3.按工艺要求施工4.控制酸洗时间5.补充硝酸锌6. 应除去.Fe2+7.加强水洗8.加入干净的铁丝（屑）处理局部表面无磷化膜制件个别部件无磷化膜1.工件除油不干净2.工件间相互接触3.金属表面上聚集氢气4.硝酸根不足5.温度太低1.加强除油和检查2.施工时工件不能接触3.改变工件位置或翻动工件4.补充硝酸锌5.升高温度至规定范围磷化膜发红膜发红，抗腐蚀Cu2+含量多不用铜挂具及铜蒸汽管理液，用低于规定的温度处理，并且时间不长时，由于反映不够，只能得到结晶粗、疏松的腐蚀性差的膜。

四合一磷化液铁腐蚀变色原因以四合一磷化液铁腐蚀变色原因为标题，写一篇文章如下：四合一磷化液是一种常用的表面处理液，可以为金属表面提供保护膜，防止金属腐蚀。

然而，有时候我们会发现，在使用四合一磷化液处理铁制品时，会出现铁腐蚀变色的情况。

那么，为什么会出现这种情况呢？我们需要了解一下四合一磷化液的成分。

四合一磷化液主要由磷酸盐、硝酸盐、氟化物和氯化物组成。

这些成分能够与金属表面发生化学反应，生成一层有机磷化膜，起到抗腐蚀的作用。

然而，在某些情况下，四合一磷化液可能会引起铁腐蚀变色。

这主要是由于以下几个原因：1. 温度过高：在使用四合一磷化液处理铁制品时，温度过高会加速铁与磷化液中成分的反应速度，导致腐蚀加剧。

特别是在酸性条件下，温度过高会引起铁腐蚀变色的问题。

2. pH值不合适：四合一磷化液中的磷酸盐、硝酸盐和氟化物等成分对铁的腐蚀速度有一定影响。

当pH值过高或过低时，会导致反应速率的改变，从而引起铁腐蚀变色。

3. 使用不当：四合一磷化液的使用方法也会影响到铁腐蚀变色的问题。

如果处理时间过长或者涂膜不均匀，都可能导致铁腐蚀变色。

4. 其他因素：除了上述原因外，还有一些其他因素也可能会影响到铁腐蚀变色。

例如，四合一磷化液的配方和质量、金属表面的处理方式等。

为了避免铁腐蚀变色的问题，我们可以采取一些措施：1. 控制温度：在使用四合一磷化液处理铁制品时，应控制好处理温度，避免温度过高引起的腐蚀加剧。

2. 调整pH值：合理调整四合一磷化液的pH值，使其处于最佳的腐蚀抑制状态。

3. 注意使用方法：正确使用四合一磷化液，控制好处理时间和涂膜均匀度，避免处理不当导致的腐蚀变色问题。

4. 选择合适的磷化液：根据具体情况选择合适的四合一磷化液配方和质量，以获得最好的防腐蚀效果。

四合一磷化液铁腐蚀变色的原因可能包括温度过高、pH值不合适、使用不当以及其他因素的影响。

为了避免这些问题，我们可以采取相应的措施，确保金属表面处理效果的质量和稳定性。

钢铁零件磷化缺陷原因分析及解决方案钢铁零件磷化是一种常见的涂层技术，能够提高钢铁零件表面的耐蚀性和防锈性能。

磷化涂层是一种无机化学转化反应，将金属表面与含磷化学物质接触，生成具有骨架结构的涂层。

但是，在实际应用过程中，我们常常会遇到一些磷化缺陷，导致涂层的质量大打折扣。

本文将详细探讨磷化缺陷的原因分析及解决方案。

一、磷化缺陷种类磷化涂层会出现多种缺陷，主要包括以下几种：1.缺陷种类一：坑洞、孔洞2.缺陷种类二：气泡，分布不均3.缺陷种类三：浮油、白点二、磷化缺陷原因分析1.原因分析一：未彻底清洁很多磷化涂层出现缺陷的原因是在涂层前未彻底清洁零件表面，清洗不彻底会导致钢铁表面仍有一些油和垃圾残留，这些杂质会污染磷化液。

这样就会导致磷化液在钢铁零件上不易均匀分布，形成缺陷。

2.原因分析二：磷酸浓度高水中磷酸浓度过高也会导致钢铁零件表面磷化不均匀、产生坑洞和气泡，使得钢铁零件表面不光滑，影响产品的质量。

磷化液温度过高也会影响涂层质量。

磷化液温度过高会导致磷化液中含物质的溶解度降低，可能会导致镀层薄和不均匀，缺陷就难以避免。

4.原因分析四：磷化时间过长磷化涂层的质量也与磷化时间有关。

磷化时间过长会导致磷化液中含物质太多、浓度过高，造成磷化涂层非常粗糙，表面光滑度不佳，形成坑洞或气泡等缺陷。

三、磷化缺陷解决方案1.方案一：提高清洁度清洁是涂层工艺非常关键的一步。

要保证磷化涂层质量，需要增加零件的清洗量，使用高效的清洗器进行清洗，将零件表面的油和污垢完全清除。

磷酸的浓度是影响磷化涂层质量的重要因素之一。

因此，选择适当的磷酸浓度是很重要的。

通常，使用6% 左右的磷酸浓度可得到效果较好的磷化涂层。

3.方案三：控制磷化液温度控制磷化液的温度也非常关键。

在涂层工艺中，应该保持一定的磷化液温度，通常在35℃左右为合适。

过低的温度会导致磷酸结晶，而过高的温度可能会导致磷化液内的溶解度降低，从而影响涂层的质量。

在磷化涂层工艺中，磷化时间的控制是非常关键的。

电镀锌钢件黑变机理及控制措施探讨钢件镀锌防腐处理技术，在军工产品生产中被普遍采用。

所以，探讨镀锌钢件产生黑变的机理及控制措施，对提高产品的防腐性能，保证产品生产、使用和贮存寿命的质量具有非常重要的意义。

根据国内外科研院所权威资料表明，电镀锌钢件在高温高湿的环境条件下贮存一段时间后，表面生成一层连续且略带金属光泽的黑色或茶褐色膜层的现象即为电镀锌钢件的黑变现象。

黑变现象实质是电镀锌钢件的一种初期腐蚀现象，是锌的外层在高温高湿环境中，生成了欠氧型氧化锌导致黑变现象产生［１］；它严重影响了产品的外观，降低了与涂漆层的结合力；镀液中Ｐｂ２＋是黑变现象产生的关键因素。

本文结合某厂镀锌钢件产生黑变现象，利用＂镀液中Ｐｂ２＋是导致黑变发生的关键因素＂这一黑变机理，探讨防止黑变的控制措施。

试验验证试样取没有黑变的试样和经高温高湿模拟加速试验的黑变试样各两块，实际生产中使用的溶液两瓶，经北京某材料研究院和厦门大学分别用扫描电镜（ＳＥＭ）观察镀层的形貌；Ｘ射线衍射（ＸＲＤ）分析镀层的结晶状况；用Ｘ光电子能谱仪（ＸＰＳ）浓度剖析黑变表面膜层的组织结构；并分析了镀液中Ｐｂ２＋含量。

试验结果１）黑变的试样与没有黑变的试样相比，ＸＰＳ分析结果：黑变膜位于钝化膜的最外表层约１００－２００ｎｍ；黑变膜中锌大以氧化态存在，铅的氧化态有＋２价、＋３价和＋４价，但大多以＋２价形式存在。

２）ＳＥＭ分析结果：黑变后表面层内含氧量成倍增加。

３）镀液检测结果为：Ｐｂ２＋含量４．５９×１０－４％。

实际镀液Ｐｂ２＋含量的理论值按某厂实际镀锌工艺主要溶液组成为：氧化锌１０－１５ｇ／Ｌ，氢氧化钠１００－１５０ｇ／Ｌ，ＤＥ添加剂４－６ｍｌ／Ｌ，ＥＤＴＡ０．５－１ｇ／Ｌ，香兰素０．０５－１ｇ／Ｌ。

钝化工艺溶液组成为：铬酐２００－２５０ｇ／Ｌ，硫酸２０－３０ｇ／Ｌ，硝酸１０－２０ｇ／Ｌ。

假设氢氧化钠、锌板、钝化溶液等材料不含任何杂质，仅对实际使用的三级氧化锌进行计算。

钢铁零件磷化缺陷原因分析及解决方案钢铁零件磷化是一种表面处理方法，可提高零件的耐腐蚀性和润滑性。

在磷化过程中可能出现一些缺陷，如脱落、不均匀、颜色不良等问题。

本文将分析磷化缺陷的原因，并提出相应的解决方案。

钢铁零件磷化缺陷的原因主要有以下几个方面：1. 锌粉的选择和质量问题：磷化过程中常常使用锌粉作为催化剂，但如果选择的锌粉质量不好或者添加量不合适，会导致磷化不良。

解决方案是选择质量可靠的锌粉，并根据具体情况进行调整。

2. 磷化液的配制问题：磷化液的配制过程中，如配方比例不准确、温度控制不当等因素都可能导致磷化缺陷。

解决方案是仔细控制磷化液的配制过程，并根据实际情况进行相应调整。

3. 表面预处理问题：钢铁零件在磷化前需要进行表面预处理，如酸洗、碱洗等。

如果预处理不彻底或者不合适，会影响磷化效果。

解决方案是确保表面预处理工作正确进行，并根据具体情况进行调整。

4. 磷化过程中的操作问题：磷化过程中的操作不当也会导致磷化缺陷，如温度控制不稳定、时间控制不准确等。

解决方案是加强操作人员的培训和技术指导，确保操作工作正确进行。

1. 提升工艺水平：加强对磷化过程的研究和了解，掌握磷化的基本原理和要求，不断提高工艺水平，减少磷化缺陷的发生。

2. 优化磷化液配方：根据具体材料和要求，优化磷化液的配方，确保磷化效果稳定、均匀。

3. 控制加工参数：准确控制磷化过程中的加工参数，如温度、时间等，确保磷化效果的稳定和一致性。

4. 加强质量检验：在磷化过程中建立完善的质量检验体系，对每批次的磷化零件进行检验，及时发现并解决问题。

5. 完善操作规范：制定和完善磷化操作规范，确保每个环节都按照规范进行操作，提高磷化质量。

解决钢铁零件磷化缺陷主要需要加强工艺水平、优化磷化液配方、控制加工参数、加强质量检验和完善操作规范等方面的工作。

只有在各个方面都做好了，才能有效地解决钢铁零件磷化缺陷，提高磷化质量。

锌系磷化常见的故障及解决办法1、工件磷化后呈有蓝斑现象：工件部分有紫蓝色点或斑原因：a.表调槽PH值过低或老化失效 b.皮膜槽促进剂过高 c.皮膜槽游离酸过低解决：a.添加表面调整剂或更新 b.调整促进剂在要求范围内 c.加皮膜剂或游离酸升值剂（磷酸）2．涂装后表面粗糙现象：工件涂装后表面不光滑原因：a.皮膜太粗、皮膜太厚 b.粉体缘故解决：a.提高酸比、降低游离酸 b解决粉体原因3．皮膜不完全现象：工件表面不完整，有间隙或有无皮膜区原因：a.脱脂不干净、工件有油斑 b.材质本身不易化成（含有Zn、Al等元素）c.表调老化，PH值过低 d.酸比太高，皮膜化成较薄解决：a.调整脱脂槽 b.认定钢材种类，尽量改善之 c.添加表调或更换表调 d.升高游离酸，调整酸比4．脱脂不干净现象：工件表面有分水、破水等现象（但镀锌、镀铝除外）烤干后有白色亮斑现象或有部分黄色亮斑原因：a.浓度低于标准浓度范围 b.浓度高于标准浓度范围c.水洗不干净，工件表面有残留脱脂液解决：a.添加脱脂剂 b.稀释脱脂槽 c.更换水洗槽5．表调失效现象：表面未达到光滑、平整，皮膜化成比较粗糙，生成不匀原因：a.表调剂老化，PH值过低 b.表调时间过短解决：a.添加表调剂或更换 b.延长表调时间6．磷化液常见问题a.全酸度过高或过低，对化成不易b.（1）促进剂过高：生成膜后工件易生锈发黄，有时呈现斑，沉淀较多，皮膜消耗量大。

（2）促进剂过低：化成不易，时间延长，工件烤干易发黄，有时呈黄斑。

C.酸比是否正常,与促进剂是否协调。

酸比高，促进剂低，反之亦然7．水痕现象：在垂直表面产生间隔断2-5mm条纹状的不均匀皮膜原因：a.材质元素不均匀 b.皮膜浓度过低 c.皮膜化成至水洗槽，间隔太大d.促进剂太低 e.表调浓度过高解决：a.认定钢材种类 b.添加皮膜剂，升高全酸度 c.调整喷嘴 d.增加促进剂e.降低表调浓度至标准范围8．粗糙斜纹现象：由于无法连续进皮膜槽或表调浓度，产生斜纹不均匀皮膜原因：a.促进剂较高 b.游离酸过高c.表调浓度过高或过低解决：a.搅动皮膜槽，使促进剂挥发降低之 b.降游离酸 c.稀释或添加表调9．痕迹现象：涂装后产生明显的痕迹原因：a.水质不良 b.干燥炉或输送带污染解决：a.水洗干净或纯水洗 b.避免后段污染10.磷化不上原因及纠正方法：a.油和锈未除净，表面不浸水。

钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷是指在磷化过程中出现的不良现象或问题，主要表现为磷化膜附着
性差、脱落、不均匀等。

这些缺陷不仅影响到零件的质量和使用寿命，还可能导致零件无
法达到预期的防腐、防锈效果。

针对钢铁零件磷化缺陷问题，进行原因分析和解决方案的
研究具有重要的实际意义。

钢铁零件磷化缺陷的原因可以归纳为以下几个方面：
1. 表面处理不当：钢铁零件在磷化之前需要进行清洗和脱脂处理，如果清洗和脱脂
过程不充分，会导致表面存在油脂、污垢等难以去除的物质，影响磷化液的附着性。

解决方法：加强表面处理工艺，确保零件表面的清洁度和光洁度。

可以采用机械清洗、溶剂清洗、碱洗等方法，确保表面没有油脂等污染物。

2. 磷化液成分不合理：磷化液的成分是影响磷化质量的重要因素之一。

如果磷化液
中的磷酸盐、氯化物等成分浓度不合理，会导致磷化膜的附着力不好、脱落等问题。

解决方法：优化磷化液的配方，选择合适的磷酸盐和氯化物浓度，确保磷化液的稳定
性和均匀性。

解决方法：加强对磷化液pH值的控制，采用合适的酸碱调节剂，确保磷化液的酸碱度稳定。

4. 磷化液温度控制不恰当：磷化液的温度是磷化过程中另一个重要的操作参数。

如
果磷化液的温度过高或过低，会导致磷化膜形成不均匀，附着力差等问题。

要解决钢铁零件磷化缺陷问题，需要从表面处理、磷化液成分、pH值控制和温度控制等方面进行综合考虑和优化。

通过加强工艺管理，控制好每个操作环节，可以有效地提高
磷化膜的质量和附着性，保证钢铁零件的使用寿命和防腐、防锈效果。

第1篇一、实验目的1. 了解磷化及发黑的基本原理和工艺流程。

2. 掌握磷化及发黑实验的操作步骤和注意事项。

3. 分析磷化及发黑处理对金属材料性能的影响。

二、实验原理1. 磷化：磷化是一种化学与电化学反应，在金属表面形成一层磷酸盐化学转化膜。

该膜具有良好的耐腐蚀性、耐磨性和附着力，为后续涂装、防锈等处理提供基础。

2. 发黑：发黑是一种化学表面处理工艺，通过在金属表面形成一层氧化薄膜，隔绝空气，从而达到防锈的目的。

发黑处理后的金属表面呈黑色，具有一定的装饰性。

三、实验材料与仪器1. 实验材料：碳钢、磷化液、发黑液、水、脱脂剂、酸洗剂等。

2. 实验仪器：磷化槽、发黑槽、水槽、酸洗槽、喷枪、温度计、计时器等。

四、实验步骤1. 材料准备：将碳钢样品清洗干净，去除油污、锈蚀等杂质。

2. 脱脂：将清洗干净的碳钢样品放入脱脂剂中浸泡，去除表面的油污。

3. 酸洗：将脱脂后的碳钢样品放入酸洗槽中，进行酸洗处理，去除表面的锈蚀。

4. 水洗：将酸洗后的碳钢样品放入水槽中，进行水洗，去除酸洗液。

5. 磷化：a. 将清洗干净的碳钢样品放入磷化槽中，加入适量的磷化液。

b. 控制磷化液的温度和浓度，保持一定时间，使磷化液在碳钢表面形成磷化膜。

c. 水洗：将磷化后的碳钢样品放入水槽中，进行水洗，去除磷化液。

6. 发黑：a. 将清洗干净的碳钢样品放入发黑槽中，加入适量的发黑液。

b. 控制发黑液的温度和浓度，保持一定时间，使发黑液在碳钢表面形成氧化膜。

c. 水洗：将发黑后的碳钢样品放入水槽中，进行水洗，去除发黑液。

7. 烘干：将水洗后的碳钢样品放入烘干箱中，进行烘干处理。

8. 性能测试：对磷化及发黑处理后的碳钢样品进行性能测试，包括耐腐蚀性、耐磨性、附着力等。

五、实验结果与分析1. 磷化处理：磷化处理后的碳钢样品表面形成了一层致密的磷化膜，具有良好的耐腐蚀性和耐磨性。

2. 发黑处理：发黑处理后的碳钢样品表面形成了一层氧化膜，具有一定的装饰性，同时具有良好的耐腐蚀性。

磷化液变黑的原因和解决方法
周谟银
【期刊名称】《电镀与环保》
【年(卷),期】2001(021)005
【摘要】叙述了磷化液在工作过程中变黑的原因及解决的办法外,还针对中小型企业,特别是不允许排放污水的磷化使用单位如何解决配槽和正常工作的问题做了介绍.
【总页数】2页(P19-20)
【作者】周谟银
【作者单位】中国船舶工业船舶工艺研究所
【正文语种】中文
【中图分类】TQ174.4
【相关文献】

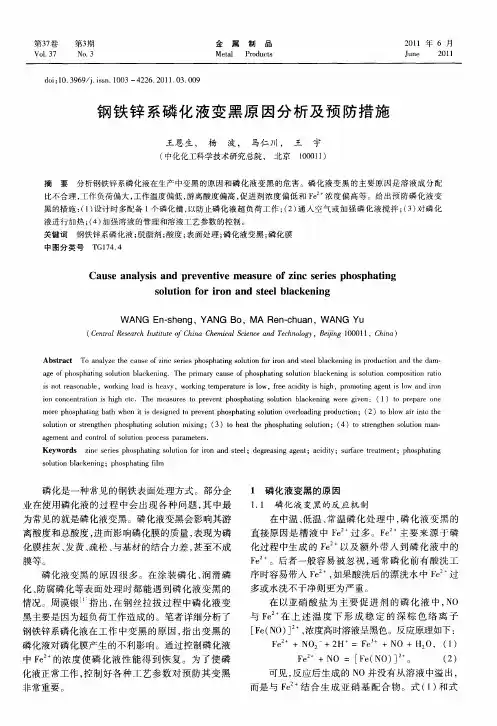

1.钢铁锌系磷化液变黑原因分析及预防措施 [J], 王恩生;杨波;马仁川;王宇
2.PAG淬火液变黑的解决方法 [J], 陈伟超
3.实验探究"银饰在空气中变黑的原因" [J], 王梓佳; 刘洋; 刘文芳; 朱燕
4.冷却液变黑问题原因分析 [J], 商中伟
5.干吸循环槽硫酸变黑的原因及解决办法 [J], 王志刚;简理
因版权原因，仅展示原文概要，查看原文内容请购买。
