当前位置：文档之家 › KJ128A矿用人员管理系统用户手册

KJ128A矿用人员管理系统用户手册

  • 格式：doc
  • 大小：3.83 MB
  • 文档页数：100

目录公司简介 (4)三恒集团主要自制产品介绍 (6)第一章系统介绍 (9)一、KJ128A矿用人员管理系统简介 (9)二、KJ128A矿用人员管理系统设计标准 (9)三、KJ128A矿用人员管理系统主要系统构件 (10)1、地面设备： (10)2、井下设备： (10)四、KJ128A矿用人员管理系统功能： (11)1、考勤功能： (11)2、定位功能： (11)3、安全管理功能： (12)4、图形显示功能： (12)5、打印功能 (12)6、自诊断功能： (12)7、联网功能： (12)8、其他功能： (13)五、井下安装示意图 (13)六、硬件安装（传输分站和读卡分站安装结构框图） (15)七、设备安装前的准备 (16)八、安装和使用中的常见问题： (17)第二章KJ128A矿用人员管理系统入门 (20)一、启动KJ128A矿用人员管理系统 (20)二、登录系统及权限管理 (20)三、KJ128A主程序操作使用 (21)四、人员配置 (22)五、设备配置 (24)六、标识卡配置 (25)七、分站配置 (26)八、区域配置 (27)九、图形配置文件系统 (28)十、方向性配置 (31)十一、考勤配置 (31)十二、权限配置 (32)十三、实时分站状态信息 (32)十四、实时下井人员名单 (33)十五、实时标识卡 (33)十六、实时下井人员 (33)十七、实时区域 (34)十八、图层图形系统 (34)十九、历史标识卡 (35)二十、下井人员 (35)二十二、限制区域 (35)二十三、重点区域 (36)二十四、地域 (36)二十五、下井次数 (36)二十六、历史报警 (36)二十七、历史异地交接班信息 (37)二十八、月下井次数 (37)二十九、下井人员统计 (37)三十、重点区域人员统计 (37)三十一、限制区域报警人员统计 (38)三十二、超时报警人员统计 (38)三十三、领导干部月下井统计 (38)三十四、人员考勤明细 (38)三十五、考勤统计 (39)三十六、考勤原始数据 (39)三十九、请假管理 (39)四十、假别设置 (39)四十一、实时补单 (40)四十二、历史补单 (40)第三章KJ128A矿用人员管理系统设备介绍 (40)一、地面设备 (40)2.1 KJ70N-J型数据传输接口 (41)2.2 KJJ63隔爆兼本安环网接口 (46)2.3 KZC12以太网信号转换器 (56)2.4 KJJ110隔爆兼本安型通讯接口 (63)2.5 KDW660/220B(原KDW59)煤矿用隔爆型交流稳压电源 (67)2.6 KTG8型矿用本安数据光端机 (71)2.7 KJ128A-F型传输分站 (75)2.8 KJ128A-F1型读卡分站 (77)2.9 KJ128A-K1型标示卡 (78)2.10 KJ128A-K2型标示卡 (80)2.11 KDW0.7/18-J矿用隔爆兼本安电源继电器箱 (81)2.12 KDG 2.5/127矿用隔爆兼本安型断电器 (86)2.13 KXH18矿用本质安全型声光报警器 (90)2.14 KDW17矿用隔爆兼本安电源 (92)2.15 KDW28矿用隔爆兼本安不间断电源 (97)公司简介江苏三恒科技集团有限公司（以下简称“三恒集团”）是股份制形式的高新技术企业，已有二十余年的历史，是我国煤矿安全生产监控领域的知名企业。

三恒集团总注册资金10200万元,固定资产1.6亿多元,占地80余亩,目前完成的二期厂房65000多平方米，装备了性能优良的检测仪器和生产设备。

公司现有员工950多人，其中产品研发及各类工程技术人员450多人，大部分技术人员都曾从事过数十年煤炭安全生产综合监控产品研制、生产及服务，具有丰富的理论基础和实践经验,是一支特别熟悉煤矿环境的员工队伍。

2006年，经江苏省工商局的批准组建江苏三恒科技集团。

集团母公司为江苏三恒科技集团有限公司，下辖六个子公司：“常州市三恒自动化仪表有限公司”、“宜兴市三恒自动化仪表有限公司”、“常州三恒星际通讯设备有限公司”、“常州市三恒科技有限公司”、“常州市三恒矿机有限公司及常州市宇海机械制造有限公司”。

并在山东(临沂、枣庄、新汶)、河南（郑州、义马、平顶山、永城），安徽（淮北、淮南）、江苏徐州、山西(太原、长治、大同、临汾)、陕西、内蒙古(包头、乌海、东胜)、河北(邢台、邯郸、石家庄、唐山)、东北(哈尔滨、七台河) 及新疆乌鲁木齐等主要产煤区设有办事处和售后服务机构。

赢得了广大用户的信任和支持,产品在全国各采煤区广泛应用。

我公司主要生产煤矿安全监控系统、矿用人员管理系统、工业电视监视系统、矿用电力监测系统、煤矿无线通讯系统、无极绳牵引连续运输车等产品。

三恒集团拥有高素质的专业队伍，并不断引进高技术专业人才和先进的生产检测设备，近年来不仅与国内、国外知名的大型企业合作（中兴通讯、摩托罗拉、IBM、霍尼韦尔等），还与中国矿业大学、东南大学、河海大学、江苏石油化工学院合作，集“产”、“学”、“研”与一体的立体合作方式。

公司严格按照国际IEC标准和国标组织生产。

企业已经通过ISO9001质量体系认证，几十项产品全部通过煤炭工业MA质量认证。

专业的人才、先进的设备、科学的管理保证了三恒集团产品的优秀品质。

三恒集团坚持“以人为本、科技先行、以质量取胜、诚信至上、用户第一”的经营理念，得到了广大客户的信赖和支持，产品在全国各地煤矿广泛应用，并出口东南亚和欧洲市场。

三恒集团愿为中国煤矿安全事业及提高煤矿自动化水平而不懈努力。

三恒企业精神：服务持之以恒、创新持之以恒、诚信持之以恒！三恒集团主要自制产品介绍“全矿井综合自动化监控系统”该系统是一个基于1000Mbps冗余工业以太网,用于井上、下自动化控制网络平台，进行实时采集数据,是以工业以太环网为核心，整合矿井的各项自动控制系统，组成高速统一网络整体网络结构。

此软件平台将矿方安全生产等所有子系统（监测、监控、监视、办公自动化等）统一集成在本软件平台上，实现全矿井的统一管理与数据共享，所有数据综合显示包括各类图形、报表、曲线等，方便用户快捷、准确的查询权限内的所有数据。

“KJ70N煤矿安全监控系统及其全系列配套传感器”是公司的骨干产品， KJ70N煤矿安全监控系统适用大、中、小型各类煤矿,也是国家安全部门推荐的系统之一。

该系统可连续监测煤矿井下的瓦斯、风速、一氧化碳、温度、负压、水位等安全参数，以及设备开、停、供电状态及煤仓煤位等生产参数，是煤矿安全生产的必要设备。

“KJ70N瓦斯远程网络监控系统软件V2.0全省联网系统”成功的经验和成熟的案例，利用三恒集团联网软件与关系数据库的接口和网上发布功能，使实施的安全生产监测系统与公司(市)和矿里原有的安全监测系统有机地结合在一起，从而实现了安全管理和生产管理信息化，加强了企业内部协作与通信，提高了生产和管理效率，增强企业的市场竞争力，使煤矿企业的信息化进程跨上一个新台阶。

“KJ115光纤工业电视监视系统”该系统主要用于煤矿井上井下重要的生产、安全场所的视频图象监控。

先进的光纤传输方式保证了图象的质量，专业的视频处理技术可使视频图像在局域网自由传输和浏览。

具有直观气派的优点。

“KTT103矿用抗噪声扩音通讯装置”该系统适用于煤矿井下运输皮带沿线和工作面的扩音通讯，能有效解决工作区域内环境噪声大且人员流动性大的通讯问题，具有安装使用方便、通话质量好、消除呼叫盲点等优点，可以提高工作效率，确保井下生产安全。

“KJ162矿用胶带机监控系统”该系统适用于煤矿下有瓦斯和煤尘爆炸的危险场所。

并实时监测胶带的速度，跑偏，温度等等数据。

采集数据后通过PLC对胶带输送机进行自动控制，有效保护胶带！有效促进安全生产。

“KJ135瓦斯巡更管理系统、瓦斯检测仪”该系统可以由瓦检员监测某一地点某一时间的瓦斯浓度，做到与监控系统数据进行比较，同时也有效预防瓦检员漏岗，真正做到测量数据的真实性、准确性和实时性。

“KJ128A矿用人员管理系统”该系统是专为矿井设计，用来实时监测流动人员、流动车辆的数量、区域、时间信息等。

能实时了解井下人员的流动情况；了解当前井下人员的数量及分布情况；查询任一指定下井人员当前或指定时刻所处的区域；查询任一指定人员当天或指定日期的活动踪迹。

为人员、车辆的生产管理、考勤统计、安全保障提供可靠的依据。

“KT25煤矿无线通信系统”该系统依托中兴通讯成熟的PCS技术，拥有中兴通讯强大的技术支持。

而且覆盖范围广，可以井上井下一体化，有线无线一体化，在矿务局内部组建成信息“小地球村”，容量大，一套地面设备可容纳60000部手机。

能全面提高矿井调度通讯指挥效率、保障安全生产、提高矿井自动化水平。

“KJ159矿用电力调度系统”该系统适用于煤矿井下及地面有爆炸性气体和粉尘的恶劣环境，可实时监测110/35/6KV供电系统的电压、电流、有功功率、无功功率、电量、功率因数等主要运行参数；实时监测110/35/6KV断路器和隔离开关的运行状况；存储3个月以上12个月以下的电力记录。

该系统可与煤矿其他系统联网运行，作为煤矿综合自动化系统中的电力信息源可在煤矿的局域网中共享；并为矿务局网提供所需的与电力有关的历史信息和实时信息。

“矿用无极绳绞车”矿用无极绳绞车是以钢丝绳牵引的轨道运输设备，主要用于煤矿井下工作面顺槽和采区大巷实现材料、设备及人员运输，也可用于金属矿井下巷道和地面轨道运输，适用于坡度起伏变化的轨道运输，其爬坡能力可达15°。

本系统配置有无极绳绞车、张紧液压站、梭车、尾轮、压绳轮装置和地辊装置等，系统直接利用现有轨道系统，可实现不经转载的直达运输。

无极绳绞车在结构上采用了三级行星减速传动、电机输入轴直接传动常合的行星差速器，在快、慢速制动闸的相应结合下，形成零速、慢速和快速，最终传动末级行星轮和摩擦轮。

矿用双速无极绳绞车在轻载时采用快速，重载时采用慢速，并且在快、慢速变换时不用停车，从而大大提高了工作效率；本产品具有结构紧凑，运行平稳，无冲击噪音等优点。

“矿用风机监测系统”本系统以国家标准“通风机空气动力性能试验方法”和煤炭行业标准“煤矿用主要通风机现场性能参数测定方法”为依据，应用工业计算机检测技术对矿用大型通风机的运行状态进行连续在线测量与处理。

以多种方式提供通风机运行状态的各种数据。

保障通风机的安全运行和方便通风机的性能测试，并为多种功能扩充提供方便的条件。

在线测量与处理的风机运行参数包括：风机入口静压、全压、风速、流量、入口温度（即井下出气体温度）、电机的轴承温度、定了绕组温度、电机输入电压、电流、转速、功率和总功率、风机效率、正反风信号等。

“矿用水泵监测系统”可实现单台水泵的自动控制，又能实现多台水泵的智能优化控制；可实时监测、显示水仓水位、流量、电压、电流、压力、真空度、温度、闸阀开度等一系列参数；可手动、自动启动或停止水泵的运行，以及开关闸阀和控制闸阀的开度进行流量控制；具有对电机过热、过载和水泵压力、流量等的保护功能；提供以太网接口、标准的RS485 接口，可与电力监控系统、矿井监控系统联网；现场可编程，可靠性高，操作维护简单。

合集下载

矿井人员管理系统说明书

矿井人员管理系统说明书

矿井人员管理系统说明书北京美中天芯科技有限公司第1章系统概述1．1版本发布说明本文档是KJ250矿井人员管理系统软件操作说明文档，提供了最新的信息或其他信息。

本文中的信息可能变动，恕不另行通知。

除非另行说明，本文例子中涉及的公司、组织、产品、人物或事件均属虚构，与任何真实的公司、组织、产品、人物或事件无关。

如有雷同，纯属巧合。

遵守任何适用的著作权法是用户的责任。

在不限制版权权利的前提下，未经北京美中天芯的明确书面许可，无论出于何种目的，均不得以任何形式或借助任何手段（电子、机械、影印、录音或其他手段）复制或传播本文中的任何部分，或将其存储于或引入检索系统。

1．2系统要求系统硬件最低要求：服务器：CPU要求：Intel PentiumⅣ 1.8GHZ内存(RAM):最低256MB，推荐512MB（适用SQL Server 2000）内存(RAM):最低512MB，推荐1GB（适用SQL Server 2005）硬盘：40G显示器分辨率:1024*768网卡：10/100Mbps(选用双机热备要求双网卡)串口：COM1，COM2光驱：VCD/DVD客户端：CPU要求：Intel PentiumⅣ 1GHZ内存(RAM):最低128MB，推荐256MB硬盘：20G显示器分辨率:1024*768网卡：10/100Mbps系统软件环境要求：服务器：*操作系统部分Win2000 Server + IIS5.0+IE6.0+SP4Win2000 Advanced Server+IIS5.0+IE6.0+SP4Windows Server 2003 Standard Edition+IIS6.0+IE6.0+SP1Windows Server 2003 Enterprise Edition+IIS6.0+IE6.0+SP1*数据库SQL Server2000+SP4(数据库的补丁)SQL Server2005+.Net FrameWork2.0客户端：支持win98及其以后的所有操作系统；浏览器：IE6.01．3软件安装(1)安装所要求操作系统和所有的驱动程序。

煤矿安全管理系统操作手册煤业安全信息系统用户操作手册

煤矿安全管理系统操作手册煤业安全信息系统用户操作手册

煤矿安全管理系统操作手册中国电信兰州分公司软件安装与注意事项在进行本系统操作使用之前，需注意：1．互联网浏览器登陆网址：http://202.100.81.120:8090/jxbpm/2．手机客户端安装步骤：a. 打开手机的“文件管理”，找到软件客户端和打印软件。

b. 点击就会提示安装，安装后点击完成即可。

c. 安装后手机上会出现客户端图标，点击即可运行。

说明：1．如果软件出现运行问题，需重新安装；在重新安装时，为了不受以前错误数据的影响，须在手机“应用程序”内先将卫生监督客户端或打印软件卸载，再将手机文件管理内的安全管理客户端或打印软件删除，最后重新复制软件客户端存入手机，安装即可。

2．本系统中需填写的日期格式一律为“2013-07-06”样式，否则报表无法统计。

3．安全生产管理系统手机系统请定期在手机中的设置——应用程序——管理应用程序中的安全管理系统中定期清理缓存。

一．登录界面1．手机页面点击“客户拜访”客户端，输入用户名和密码，点击登录，您将进入手机系统页面。

手机登录客户端页面2．在计算机IE浏览器下输入以下网址：http://202.100.81.120:8090/jxbpm/ 输入用户名和密码，点击登录，您将进入电脑系统页面。

电脑登录页面二．主页面1．手机系统登录成功后，首页显示待办事项、地图的五张信息卡：培训管理、设备管理、安全事故管理、证照管理、企业隐患管理。

手机首页页面2．电脑系统登录成功后，主页面显示如下：电脑首页页面三．常用按钮操作电脑系统时，会经常看到一些按钮，其解释及用法如下：保存按钮，对填报提交的数据进行保存；对填报过的历史数据进行编辑；信息卡区主菜单区待办事项删除操作对象；取消操作对象；新建操作对象；返回上一步；在待办事项中的查询，按流程名称及流程状态查询；在待办事项中,显示操作人提交过的数据；在待办事项中,显示操作人接收到的数据；在待办事项中,切换到操作人提交过的数据；在待办事项中,切换到操作人接收到的数据；对每张信息卡进行查询关闭高级查询；对到期证照以及到期未处理任务的提示四．个案信息填报1．培训管理1.1 手机系统操作在手机上点击“培训管理”图标，培训记录及培训课程安排表、特殊工种培训人员的相关文书。

KJ128A矿用人员定位系统

KJ128A矿用人员定位系统

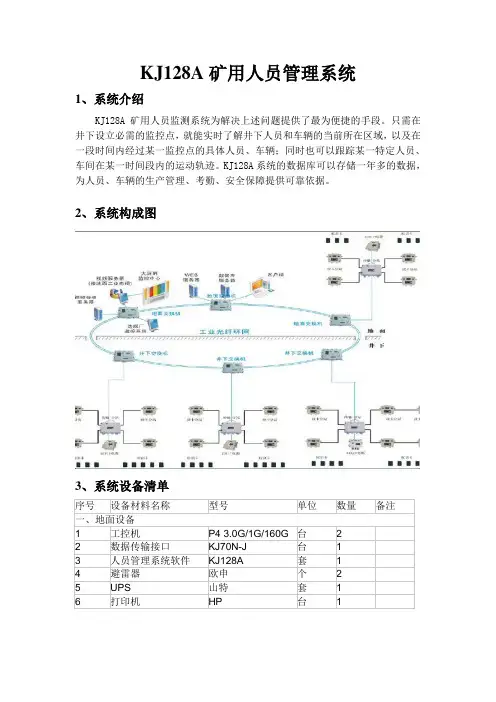

KJ128A矿用人员管理系统1、系统介绍KJ128A矿用人员监测系统为解决上述问题提供了最为便捷的手段。

只需在井下设立必需的监控点，就能实时了解井下人员和车辆的当前所在区域，以及在一段时间内经过某一监控点的具体人员、车辆；同时也可以跟踪某一特定人员、车间在某一时间段内的运动轨迹。

KJ128A系统的数据库可以存储一年多的数据，为人员、车辆的生产管理、考勤、安全保障提供可靠依据。

2、系统构成图3、系统设备清单4、系统功能（一）考勤功能能够准确统计矿工下井、升井时间，并可按班次、按部门、按人员生成日考勤、月考勤统计报表。

能够按人员统计某段时间的下井次数、下井总时间、平均每次下井时间。

（二）定位功能能够对井下矿工的分布情况分重点区域、禁止区域、普通区域实时监测。

能够实时监测全矿井井下矿工总数，能够实时监测采煤工作面矿工总数，能够实时监测掘进工作面矿工总数，以及井下其它区域矿工总数。

实时监测、查询指定员工的位置。

（三）安全管理功能干部跟班下井管理、区域超员报警、禁区告警(可配套声光报警器)、工作超时报警、超员报警、标识卡好坏识别功能（四）图形显示功能系统具有模拟动画显示功能。

图形可放大缩小，操作简单；可把矿方的CAD 图纸直接导入系统作为人员行进模拟动画显示的底图；可以在矿井巷道图上明确标示出当前井下的人员、车辆、设备分布情况，并可查看人员、车辆当日运动轨迹信息；可以根据部门、班次等情况，查看多个人员的历史运动轨迹，能同时在一幅轨迹图上显示多个人(10个人)的历史运动轨迹；可以查询显示某一历史时刻的人员、车辆信息。

（五）打印功能系统具有汉字报表、初始化参数召唤打印功能。

打印内容包括：下井人员总数及人员、重点区域人员总数及人员、超时报警人员总数及人员，超员报警人员总数及人员，限制区域报警人员总数及人员、特种作业人员工作异常报警总数及人员、领导干部每月下井总数及时间统计等。

（六）自诊断功能系统具有自诊断功能。

KJ128A井下人员定位系统_技术方案书

KJ128A井下人员定位系统_技术方案书

KJ128A井下人员定位管理系统技术方案书江苏三恒科技有限公司2012年11月目录一、总体描述 (2)二、设计依据、目标和原则 (2)2.1设计依据 (2)2.2设计目标 (3)2.3设计原则 (3)三、井下人员定位系统介绍 (4)3.1概述 (4)3.2系统特点 (5)3.3系统组成 (6)3.4系统主要技术指标 (12)3.5系统功能 (13)3.6覆盖区域 (18)3.7无线数据收发机的配置原则 (19)3.8系统布置说明 (19)3.9系统设备运行环境 (20)四、项目设备清单 (21)五、场地及环境准备 (22)一、总体描述安全是煤炭生产的头等大事，安全对煤炭生产起着保证、支撑和推动作用，煤矿安全生产也是国家安全生产的重要组成部分。

随着国家对煤矿安全的日益重视和监管力度的不断加强，我国大中型煤矿及广大乡镇小煤矿已大量装备了煤矿安全生产监控系统，这些安全装备的推广应用大大改善了我国煤矿安全生产状况。

但目前由于煤矿井下作业人员、车辆等动目标流动性大，一旦下井后，就无法确切地知道他们所在的位置，当矿井发生透水、火灾等事故时，对井下人员的抢救缺乏可靠信息，同时矿山机车的实时定位难以确认，不利于矿山机车运作的安全，将给救灾工作带来极大的困难。
