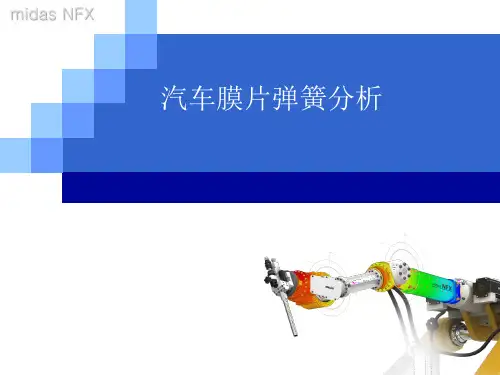

膜片弹簧力学特性CAE分析
- 格式:ppt
- 大小:1.08 MB
- 文档页数:17
毕业设计说明书中文摘要毕业设计说明书外文摘要目录绪论 (1)1.1概述 (1)1.2设计任务书 (1)1.3功用 (2)1.4离合器的工作原理 (3)1.5膜片弹簧离合器的结构及其优点 (4)1.5.1膜片弹簧离合器的结构 (4)1.5.2膜片弹簧离合器的优点 (5)1.6方案选择 (6)2 主要零部件的结构设计要求 (6)2.1摩擦片的设计要求 (6)2.2膜片弹簧的设计 (7)2.3压盘的设计 (7)2.4从动盘的设计 (7)2.5离合器盖的设计 (7)3 设计计算说明书 (8)3.1离合器设计技术参数 (8)3.2离合器基本性能关系式 (8)3.3后备系数的选择 (9)3.4摩擦片外径D、内径D和厚度B (9)3.5小结 (11)4主动部分设计 (11)4.1压盘设计 (11)4.1.1 压盘传力方式的选择 (11)4.1.2压盘的几何尺寸的确定 (11)4.2离合器盖的设计 (12)4.3传动片设计 (13)4.4小结 (14)5从动部分设计 (14)5.1摩擦片设计 (14)5.2从动盘毂的设计 (15)5.3从动片设计 (17)5.4操纵机构 (17)5.4.1离合器踏板行程计算 (18)5.4.2踏板力的计算 (19)5.4.3从动轴的计算 (20)5.4.4分离轴承的寿命计算 (20)5.5小结 (21)6 扭转减振器设计 (21)6.1.扭转减振器的功能 (21)6.2扭转减振器的结构类型的选择 (21)6.3扭转减振器参数的确定 (22)6.4减振弹簧的尺寸确定 (25)7膜片弹簧设计 (26)7.1膜片弹簧的概念 (26)7.2膜片弹簧基本参数的选择 (27)7.3膜片弹簧的弹性特性 (28)7.4膜片弹簧的强度计算 (31)7.5小结 (33)8标准化审核报告 (33)8.1产品图样的审核 (33)8.2产品技术文件的审查 (33)8.3标准间的使用情况 (34)8.4审查结论 (34)9 使用说明书 (34)10谢辞 (35)11参考文献 (36)膜片弹簧离合器的设计绪论1.1 概述对于内燃机汽车来说,离合器在机械传动系中作为一个独立的总成而存在,它是汽车传动系中直接与发动机相连接所总成。
汽车离合器膜片弹簧的优化设计分析摘要: 膜片弹簧是汽车离合器的重要部件,是由弹簧钢板冲压而成,形状呈碟形。
膜片弹簧结构紧凑且具有非线性特性,高速性能好,工作稳定,踏板操作轻便,因此得到广泛使用。
本文通过对膜片弹簧建立数学模型,特别通过引入加权系数同时对两个目标函数进行比例调节,并用MATLAB编程来优化设计参数。
通过举例,结果证明在压紧力稳定性,分离力及结构尺寸上优化结果较为理想。
关键词: 膜片弹簧;优化设计;MATLABAbstract: The diaphragm spring is one of the important parts of the clutch, stamping by spring steel, in shape of a dish. Diaphragm spring has a non-linear characteristic compact, and its high-speed performance is good, stable, lightweight pedal operation, and is so widely used. Based on the mathematical model of the diaphragm spring, in particular through the introduction of weighting coefficients while the two objective function proportional be controled, and use matlab programming to optimize the design parameters. By means of example, the results of the stability of clamping force, separation and structural size optimization are better. Keywords: diaphragm spring;optimitional design;MATLAB1.引言1.1膜片弹簧的结构膜片弹簧实质上是一种用薄弹簧钢板制成的带有锥度的碟形弹簧。
膜片弹簧的力学性能分析
膜片弹簧是膜片弹簧离合器的关键零件,其设计质量的优劣不仅直接影响离合器的使用性能和使用寿命,而且还影响离合器与整车的匹配。
因此在设计膜片弹簧离合器时,精确计算膜片弹簧的负载特性是非常重要的。
目前,膜片弹簧的设计仍普遍采用美国人J.o.Almen和Laszlo所提出的近似公式(简称A-L
公式),但工程人员在设计制造膜片弹簧的实践中发现,根据A-L公式设计的膜片弹簧,在膜片弹簧试制后的试验中,其大端载荷、升程等均不能完全符合设计要求,往往需要修改膜片弹簧尺寸参数,再进行试验。
这样,既延长了试制周期,又增加了成本。
因此,有必要寻找一种更有效的计算方法。
本文以膜片弹簧为研究对象,首先介绍了传统的A-L计算方法和膜片弹簧的基本特性。
然后,采用有限元的方法对膜片弹簧进行力学性能的仿真分析研究。
利用ANSYS参数化设计语言APDL,建立膜片弹簧自由状态下的三维参数化模型,大大简化了复杂繁琐的建模过程;通过适当的方法,对三维模型进行映射网格划分,确定相应的边界条件,建立起膜片弹簧的有限元模型。
模拟加载过程,计算得到膜片弹簧负载特性曲线,通过实验结果的比较,验证了有限元模型的正确性。
在膜片弹簧有限元分析的基础上,建立膜片弹簧负载特性的数学回归模型,对A-L公式系数进行了修正,提高了其计算的精度。
通过对应力分布的分析和膜片弹簧失效的特点,确定了其疲劳危险区域,利用材料的σ-N曲线,采用ANSYS疲劳分析模块估算了膜片弹簧的疲劳寿命。
最后,建立了膜片弹簧的优化模型,对其进行结构优化,取得了较好的结果。
学科门类 : 单位代码 :毕业设计说明书(论文)膜片弹簧离合器的设计学生姓名所学专业班 级学 号指导教师XXXXXXXXX 系二 ○ **年 X X 月目录第1章 绪 论 (3)1.1引言 (4)1.2离合器的发展 (4)1.3膜片弹簧离合器的结构及其优点 (5)1.3.1膜片弹簧离合器的结构 (5)1.3.2膜片弹簧离合器的工作原理 (6)1.3.3膜片弹簧离合器的优点 (7)1.4设计内容 (7)1.5 Pro/E软件的特点 (7)1.6方案选择 (8)第2章 基本尺寸参数选择 (9)2.1离合器基本性能关系式 (9)2.2后备系数的选择 (9)2.3摩擦片外径的确定 (9)2.4摩擦片的Pro/E绘图过程 (11)2.5本章小结 (13)第3章 主动部分设计 (14)3.1压盘设计 (14)3.1.1压盘参数的选择和校核 (14)3.1.2压盘的Pro/E绘图过程 (14)3.2离合器盖设计 (16)3.3传动片设计 (16)3.4本章小结 (17)第4章 从动盘总成设计 (18)4.1摩擦片设计 (18)4.2从动盘毂设计 (18)4.3从动片设计 (20)4.4扭转减振器设计 (20)4.4.1扭转减振器的功能 (20)4.4.2 扭转减振器的结构类型的选择 (20)4.4.3扭转减振器的参数确定 (22)4.4.4减振弹簧的尺寸确定 (24)4.4.5扭转减振器的Pro/E绘图过程 (25)第5章 膜片弹簧设计 (29)5.1膜片弹簧的概念 (29)5.2膜片弹簧的弹性特性 (29)5.3膜片弹簧的强度计算 (31)5.4膜片弹簧基本参数的选择 (32)5.5膜片弹簧的Pro/E绘图过程 (34)5.6本章小结 (36)结 论 (37)参考文献 (38)第 1 章 绪 论1.1 引言以内燃机在作为动力的机械传动汽车中, 离合器是作为一个独立的总成而存在的。
离合器通常装在发动机与变速器之间,其主动部分与发动机飞轮相连,从动部分与变 速器相连。

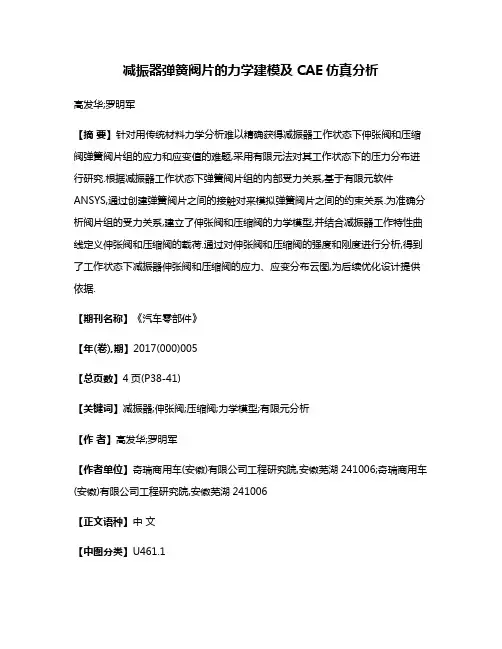

减振器弹簧阀片的力学建模及CAE仿真分析高发华;罗明军【摘要】针对用传统材料力学分析难以精确获得减振器工作状态下伸张阀和压缩阀弹簧阀片组的应力和应变值的难题,采用有限元法对其工作状态下的压力分布进行研究.根据减振器工作状态下弹簧阀片组的内部受力关系,基于有限元软件ANSYS,通过创建弹簧阀片之间的接触对来模拟弹簧阀片之间的约束关系.为准确分析阀片组的受力关系,建立了伸张阀和压缩阀的力学模型,并结合减振器工作特性曲线定义伸张阀和压缩阀的载荷.通过对伸张阀和压缩阀的强度和刚度进行分析,得到了工作状态下减振器伸张阀和压缩阀的应力、应变分布云图,为后续优化设计提供依据.【期刊名称】《汽车零部件》【年(卷),期】2017(000)005【总页数】4页(P38-41)【关键词】减振器;伸张阀;压缩阀;力学模型;有限元分析【作者】高发华;罗明军【作者单位】奇瑞商用车(安徽)有限公司工程研究院,安徽芜湖241006;奇瑞商用车(安徽)有限公司工程研究院,安徽芜湖241006【正文语种】中文【中图分类】U461.1对于汽车减振器的研究,以前对减振器阀片的分析都是利用材料力学的公式推算,把减振器的阀片简化,从而推算出减振器阀片的挠度公式[1]。
这种方法因为简化了阀片,对于形状稍微复杂的减振器阀片就不再适用[2]。
而随着有限元分析的兴起,利用计算机对减振器的阀片进行CAE分析可以得到更精确的减振器阀片的应力和应变情况[3]。
在某汽车前减振器中,伸张阀由3片阀片和1个垫片组成的,而压缩阀由3片阀片组成,所以只是利用材料力学的公式推导其挠度公式是难以实现的,而利用有限元软件分析其应力和应变分布情况则可以实现[4-6]。
作者拟运用商业通用有限元软件ANSYS对某汽车前减振器的伸张阀和压缩阀的应力和应变进行分析,考察阀片强度和刚度性能。
该汽车前减振器产品的活塞连杆组件中包括的阀门有流通阀和伸张阀,各个阀片的三维实体都是较规则的圆形片体,其中伸张阀由3个阀片和1个垫片组成[7-9]。
膜片弹簧载荷变形特性有限元分析付建蓉 1,王青春 1,牛浩龙 1,王玉鑫 1(1.北京林业大学工学院,北京 100083摘要:本文通过实验研究、理论计算和有限元方法对膜片弹簧载荷变形进行了研究。
首先进行了膜片弹簧大端加载时的载荷变形实验,然后根据 A-L 理论公式进行了计算,最后根据实验工况利用 MSC.MARC 进行了有限元计算。
将理论计算所得的膜片弹簧大端载荷变形曲线、有限元模拟分析所得的膜片弹簧大端载荷变形曲线与实验所得的膜片弹簧大端载荷变形曲线进行比较,分析膜片弹簧几个关键大端位移处的载荷与实验对应值的误差。
通过对比,得出采用有限元模拟计算所得计算结果与实验值更为接近的结论。
关键词:膜片弹簧;非线性;有限元分析;载荷变形曲线Load Deformation Characteristics of Diaphragm SpringBased on Finite Element AnalysisFU Jian-rong1, WANG Qing-chun1, NIU Hao-long1, WANG Yu-xin1(1.School of Technology, Beijing Forestry University, Beijing 100083, ChinaAbstract: In this article, experimental research 、 theoretical calculation and finite element method have been used to analyze the load deformation characteristics of diaphragm spring. First, an experiment of diaphragm spring load deformation has been done, and then a calculation based on the A-L theoretical formula has been done, finally, according to the experimental conditions by using the finite element methodMSC.MARC to do a calculation. We compare the load deformation cure of A-L and FEA to the one figured out by experiment, analysis the errors which compare to the experiment of several key big end diaphragm spring load and displacement values. Bycontrast, the finite element simulation results are quite closer to the experimental results. Key words: diaphragm spring; nonlinear; finite element analysis; load deformation curve1 引言膜片弹簧离合器采用膜片弹簧为压紧弹簧, 与采用圆柱弹簧为压紧弹簧的离合器相比突出的优越性是膜片弹簧具有更理想的非线性弹性特性。
离合器膜片弹簧有限元分析离合器膜片弹簧有限元分析1 膜片弹簧介绍1.1 膜片弹簧结构及工作原理其主动部分包括飞轮、压盘和离合器盖等零部件组成,并与发动机曲轴相连。
离合器盖与飞轮用螺栓连接,压盘和离合器盖则通过传力片传递力。
从动部分则是将主动部分传来的力传递给变速器的输入轴。
从动盘主要由摩擦片、从动盘毂和从动盘本体构成。
为了使汽车能够起步平稳,离合器也接合柔和,从动盘则需要在轴向方向具有一定的轴向弹性。
而从动盘部分要能承受较高的压盘作用载荷,在离合器结合过程中表现出良好的性能。
要能够抵抗高转速下大的离心力载荷而不会被破坏,且在传递发动机转矩时,要具有足够的剪切强度和具有小的转动惯量,材料的加工性能要良好。
从动盘本体要加工沿径向的切槽,这样在从动盘被压缩的时候,压紧力能够非常柔和,从而达到离合器接合柔和的效果。
压紧机构则主要是膜片弹簧通过支撑环和支承柳钉一起作用,将主动部分和从动部分相接合和分离。
它的作用非常重要,是膜片弹簧离合器里不可或缺的元件。
这种弹簧圆形、扁平、形状又及其简单并具有分离指。
与其它形式的离合器相比较它有很多的优点,它的形式简单,结构对称,装配空间又小。
又可以以较低的分离力来满足必要的负荷要求。
这种膜片弹簧回转中心与离合器中心重合,因此它在旋转时它的其压紧力绝对不会受到离心力的影响。
膜片弹簧具有较理想的线性特性,弹簧压力在摩擦片范围内大致保持不变。
当摩擦片变薄的时候,弹簧的弹性相应的下将,但是弹簧的压力却几乎不变,它可以自动调节压紧力的特点与压力而与转速无关,它有高速的时候压紧力稳定的特点。
因此,他的应用非常广泛,而对于膜片弹簧的研究则也是非常重要的。
1.2 膜片弹簧力学物理模型膜片弹簧离合器工作过程中,膜片弹簧的受力情况为下列三种工作状态,如图1-2所示。
(1)自由状态即当离合器盖总成尚未和发动机飞轮装配前,膜片弹簧处于自由状态。
(2)接合状态当离合器盖总成与飞轮装配时,离合器盖通过后支承环对膜片弹簧中部施加压紧力,而膜片弹簧大端与压盘接触处有支承反力与之平衡。
基于ANSYS WORKBENCH的钢板弹簧力学性能分析摘要:汽车钢板弹簧刚度和静负荷弧高是保证汽车行驶平顺性的重要性能指标,采用有限元分析软件模拟实验加载情况,得出板簧变形及应力情况,再与实际试验结果进行比较,为板簧的开发在设计阶段提供理论支持。
关键词:板簧;刚度;静负荷弧高;有限元分析引言汽车板簧是重要的高负荷安全部件。
实际工作中,钢板弹簧同时存在大变形、预应力和各叶片间的接触等多种非线性响应。
传统的设计计算方法,是基于材料力学线性梁理论,设计计算中进行了过多的简化,不能确切地反映其力学本质。
板簧刚性试验可分为控制载荷和控制受压拱高两种方法。
本文模拟的是控制载荷的刚性检测方法中的单点方式。
1.前处理1.1.建立3D模型及材料定义本文选用的某重型卡车所应用的少片簧式板簧,用UG建立3D模型,如图1所示,模型尽量简化,以后续分析时间,但是弹簧片两侧圆角不能简化掉,按矩形断面来计算惯性矩、断面系数和断面积,结果都偏大。
[1] 弹簧材料为50CrV A,材料力学性能在此不再多述。
1.2.设置接触及网格划分将3D模型转入ansys workbench,设置各簧片与垫片间设置接触,实际工作过程中,各簧片之间存在着复杂的接触和摩擦情况,且接触状态与簧片几何形状、载荷等多种因素有关,是非线性接触问题。
[2]接触设置不合理,会导致计算产生不收敛,或者导致结果产生形变小,影响计算效果。
本文将簧片与垫片之间设置为摩擦接触,擦因数设为0.3。
由于模型并不复杂,网格采用自动划分即可,网格密度不用太密一面增大计算量。
1.3.施加约束和载荷根据实际试验情况约束卷耳径向和轴向平动自由度,切线方向可自由移动,约束径向及切线方向的转动自由度,轴向可转动。
单点式试验方法:测定板簧自由弧高H0 ,从零开始连续均匀加载至给定载荷P,测定板簧弧高H1 ,继续加载至验证负荷,再卸载至给定载荷P,测定板簧弧高H2 ,则刚度,其中H=(H1+H2)/2 。
基于ANSYS的膜片弹簧分析通过Proe建立三维模型,导入至ansys中,模型为对称模型,固只取四分之一模型进行分析研究,几何模型如下所示单元类型采用solid185,材料属性取弹性模量2.1e5MPa,泊松比为0.3进行网格划分,采用六面体网格对结构进行划分,为保证计算精度,厚度方向上划分了两层单元。
约束膜片弹簧上表面与支撑环接触的圆周区域。
因为在结构后处理中需要提取支反合力与位移的曲线,所以此处再约束膜片弹簧时候,先将其与支撑环接触的区域耦合到某一个新建的节点上,然后约束该节点的所有自由度,节点和膜片弹簧之间设置为刚性连接。
则后处理时候提取该节点的支反力,即为总支反力。
在膜片弹簧下表面与压盖接触的区域施加Z向的强制位移,模拟膜片弹簧压平过程。
位移加载14mm因为此处只取四分之一模型,所以截面上需要施加对称约束。
所有约束情况如下所示打开大变形,设置好载荷子步进行非线性求解。
提取应力位移曲线,可以采用如下命令提取/POST26FILE,'file','rst','.'/UI,COLL,1NUMVAR,200SOLU,191,NCMITSTORE,MERGEFILLDATA,191,,,,1,1REALVAR,191,191!*NSOL,2,4261,U,Z, UZ_2,STORE,MERGEFORCE,TOTAL!*ANSOL,3,2305,S,Z,SZ_3STORE,MERGEXVAR,2PLVAR,3,其中2305为所提取应力的节点编号,如果你要提取其他节点,只要改这个编号,然后用上面这段命令就可以这段命令是提取Z向应力的如果要提取等效应力的,ANSOL,3,2305,S,EQV,SEQV_4提取结果如下如果要提取负荷特性曲线,即论文中的图5 /POST26NUMVAR,200FILLDATA,191,,,,1,1REALVAR,191,191!*NSOL,2,4261,U,Z, UZ_2,STORE,MERGE!*RFORCE,3,7279,F,Z, FZ_3STORE,MERGEFILLDATA,192,,,,0,0FILLDATA,193,,,,1,0FILLDATA,194,,,,-1,0FILLDATA,195,,,,1,1VARNAME,195,NSET!! Name: F! ID: 4! Function: abs({FZ_3})ABS,4,3,,,F!STORE,MERGEXVAR,2PLVAR,4,提取弹簧片的变化过程,就是提取不同时刻下的位移云图/POST1SET,LIST,999SET,,, ,,, ,4!*/EFACET,1PLNSOL, U,SUM, 0,1.0修改4就是不同时刻,对应如下0.1s 最终。
膜片弹簧的结构特点膜片弹簧是一种常见的弹性元件,具有以下结构特点:1. 结构简单:膜片弹簧由一片或多片薄膜组成,每片膜片呈弧形或波浪形,通过连接在一起形成弹簧的结构。
相比于传统的螺旋弹簧,膜片弹簧的结构更为简单,易于制造和安装。
2. 轴向刚度高:膜片弹簧的薄膜通常采用高强度的金属材料制成,例如不锈钢或合金钢。
这些薄膜具有较高的轴向刚度,即在垂直于弹簧轴向的压缩或拉伸力下,能够提供较大的恢复力。
3. 轴向柔度可调:膜片弹簧的轴向柔度可通过改变薄膜的数量、形状和材料来调节。
增加薄膜的数量或改变形状可以增加弹簧的柔度,而更换不同材料的薄膜可以改变弹簧的刚度。
这使得膜片弹簧能够满足不同应用场景下的需求。
4. 体积小巧:由于膜片弹簧采用薄膜的结构,相比于传统的螺旋弹簧,其体积更小巧。
这使得膜片弹簧在空间有限的应用场景中具有较大的优势,例如微型仪器、电子设备等。
5. 耐腐蚀性好:膜片弹簧通常采用不锈钢或合金钢等耐腐蚀材料制成,具有良好的耐腐蚀性。
这使得膜片弹簧能够在恶劣的环境条件下使用,如潮湿、酸碱等腐蚀性介质中。
6. 负荷承载能力高:膜片弹簧的薄膜结构能够在受到轴向力的作用下产生较大的弹性变形,从而提供较大的负荷承载能力。
这使得膜片弹簧能够在工程领域中承担较大的压缩或拉伸负荷,如汽车悬挂系统、工业机械等。
7. 阻尼性能好:膜片弹簧具有较好的阻尼性能,能够吸收和减缓外部振动或冲击产生的能量。
这使得膜片弹簧广泛应用于减震、缓冲和隔振等领域,如汽车减震器、工业机械隔振系统等。
膜片弹簧具有结构简单、轴向刚度高、轴向柔度可调、体积小巧、耐腐蚀性好、负荷承载能力高和阻尼性能好等特点。
这些特点使得膜片弹簧在各个领域都具有广泛的应用前景。
膜片弹簧载荷变形特性的试验研究的开题报告一、选题背景与意义膜片弹簧作为一种重要的载荷元件,广泛应用于工业生产中的诸多领域,如汽车工业、机械工业、电子工业等。
它具有高负荷、长寿命、稳定性好、尺寸小、重量轻等特点,因此备受青睐。
然而,由于缺乏对膜片弹簧载荷变形特性的深入研究,难以实现其超负荷量级的应用,且难以解决不同应用场合下膜片弹簧的性能差异问题,因此有必要进行试验研究,以了解其载荷变形特性,进而完善其应用,提高其性能。
二、研究内容、目的和方法本研究旨在通过试验研究的方法,了解膜片弹簧的载荷变形特性,掌握其压缩弹性模量、回弹率、疲劳寿命等方面的变化规律,为其应用提供科学依据。
具体内容包括:1. 设计并制作符合国际标准的膜片弹簧试验装置,并进行初始负荷测试,确定试验参数;2. 采用静态加载法和动态加载法,分别载荷不同程度下,测量膜片弹簧毫米级应变值和变形量,建立载荷和变形之间的关系曲线;3. 在疲劳试验机上进行膜片弹簧的疲劳寿命试验,研究其寿命受到载荷循环次数、强度和形状等因素的影响;4. 进一步分析试验数据,揭示膜片弹簧的载荷变形特性,为其在不同应用场合下的设计和使用提供依据。
三、预期结果和意义通过本研究的试验研究,可以得到膜片弹簧载荷变形特性的数据,从而揭示其性能瓶颈,为膜片弹簧的设计和使用提供科学依据。
具体预期结果和意义如下:1. 得到膜片弹簧的压缩弹性模量和回弹率等关键参数,为其应用提供依据;2. 揭示载荷和变形之间的关系曲线,对设计膜片弹簧的结构和形状提供参考;3. 研究膜片弹簧的疲劳寿命规律,为其性能的进一步提高提供基础及参考。
四、研究进度安排预计研究的时间为半年,主要进度安排如下:1. 第1-2个月:查阅文献资料,确定研究方案,制定试验计划;2. 第3-4个月:搭建试验装置并进行试验,测量相关数据;3. 第5-6个月:分析试验数据,撰写论文并进行修改。
五、研究难点与解决途径研究过程中主要涉及如何合理设计试验装置,确保测量数据的准确性,以及如何处理多组试验数据进行分析,得出正确结论。
〖汽车理论与设计〗精品课程建设精品课程建设 福州大学机械工程及自动化学院车辆工程系图1 膜片弹簧的基本结构膜片弹簧的基本结构 案例二、离合器膜片弹簧的有限元分析 在工程技术领域,对于许多力学问题和物理问题,人们已经得到了它们应遵循的基本方程和相应的定解条件,程和相应的定解条件,但对于其中的大多数问题,但对于其中的大多数问题,但对于其中的大多数问题,由于方程某些特性的非线性性质,由于方程某些特性的非线性性质,由于方程某些特性的非线性性质,或由于或由于求解区域的几何形状比较复杂,求解区域的几何形状比较复杂,不能求得解析解。
不能求得解析解。
不能求得解析解。
对于这类问题,对于这类问题,对于这类问题,以前常常通过引入简化条以前常常通过引入简化条件,进行简化状态下的解答,进行简化状态下的解答,但过多的简化可能导致误差很大甚至是错误。
但过多的简化可能导致误差很大甚至是错误。
但过多的简化可能导致误差很大甚至是错误。
二十世纪六十年二十世纪六十年代以来,随着计算机的飞速发展和广泛应用,数值分析方法已经成为求解这类问题的主要工具,其中,有限单元法(Finite Element Method )在工程实践中已得到了广泛的认可。
)在工程实践中已得到了广泛的认可。
)在工程实践中已得到了广泛的认可。
有限单元法的基本思路是将复杂的结构视为由有限的、有限单元法的基本思路是将复杂的结构视为由有限的、简单的基本单元所组成。
简单的基本单元所组成。
这种基于离散化的数值计算方法,借助于矩阵方法与计算机相结合,几乎适用于求解所有的连续介质和场问题。
对于有限元法的原理,大家可到图书馆参阅相关书籍[1]。
在汽车设计中,与固体力学、流体力学、热力学、声学、电磁学等相关的问题都可以应用有限元法求解,并且在很多问题上已经成为汽车研发流程中重要的环节。
很多问题上已经成为汽车研发流程中重要的环节。
在下面的例子中,应用有限元法分析了离合器膜片弹簧的弹性特性。
膜片弹簧在不同工作状态时的作用力及变形情况膜片弹簧是一种特殊的弹簧结构,由圆形薄片密排而组成。
它具有良好的弹性和弹力恢复性能,被广泛应用于各种机械设备和工业领域。
膜片弹簧的作用力和变形情况在不同的工作状态下会有所不同。
本文将从以下几个方面逐步探讨膜片弹簧的作用力和变形情况。
第一部分:膜片弹簧的结构和工作原理首先,我们要了解膜片弹簧的基本结构和工作原理。
膜片弹簧由多个圆形薄片叠加而成,通过薄片之间的摩擦力保持弹簧的形状和稳定性。
当受到外力作用时,薄片会发生相对的位移,产生弹性变形,从而吸收和释放能量。
第二部分:膜片弹簧在静态工作状态下的作用力和变形情况在静态工作状态下,膜片弹簧受到外力后会产生相应的位移和变形。
根据胡克定律,弹簧的变形与施加在其上的力成正比。
因此,膜片弹簧的变形量可以用力和弹性系数之间的关系进行描述。
同时,膜片弹簧的背弯半径和受力分布也会影响其变形情况。
第三部分:膜片弹簧在动态工作状态下的作用力和变形情况在动态工作状态下,膜片弹簧的变形和作用力会随着外力的大小和频率而变化。
当外力作用频率较低时,膜片弹簧的变形和位移会较慢,弹簧会有足够的时间进行能量的吸收和释放。
而当外力频率较高时,膜片弹簧的变形和位移会加速,可能会导致共振和失效现象。
第四部分:膜片弹簧在不同工作状态下的应用案例最后,我们将以实际应用案例来阐述膜片弹簧在不同工作状态下的作用力和变形情况。
例如,当膜片弹簧用于减震器时,在静态状态下,弹簧可以吸收和分散车辆行驶中的颠簸和冲击力,提高乘坐舒适性。
而在动态状态下,弹簧可以根据路面的不平度进行相应的变形,实现良好的减震效果。
通过以上几个部分的介绍,我们可以全面了解膜片弹簧在不同工作状态下的作用力和变形情况。
这有助于我们更好地理解和应用膜片弹簧,提高机械设备的性能和效率。
