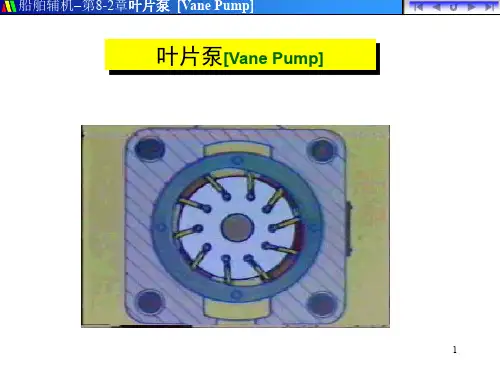

各种泵结构图

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。

另一侧两齿轮互相合拢，形成高压将液体排出。

性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。

2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号：直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。

3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

各种泵结构图 (1)各种泵结构图2 (14)各种泵结构图3 (26)各种泵结构图4 (38)各种泵结构图S型单级双吸中开泵结构图一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵结构图一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

潜水泵的结构及分解图潜水泵又称潜水电泵，英文名字submersible pump。

潜水泵是一种用途广泛的水处理工具，无论是在农业生产还是工业加工中都能看到潜水泵的影子。

按其应用场合和用途大体可以分为潜污泵，排沙潜水泵，清水潜水泵。

潜水泵一般是由泵体、扬水管、泵座、潜水电机和起动保护装置组成。

通俗的讲就是一种泵和电机合二为一的输送液体的机械，它结构简单，使用方便。

潜水泵发展至今已经有60多年的历史，1904年美国的布隆*杰克逊(Byron Jackson)公司第一个成功地设计、制造了卧式连接的潜水电泵和潜水电机，这就是现代潜水电泵的“祖先”。

随着材料科学、密封技术、控制和保护技术的发展以及冷热加工工艺水平的提高，潜水泵得到了飞速发展。

1928年该公司发明了直接连接的立式潜水电泵，这是现代深井潜水泵的最初形式。

我国于1958年开始生产7KW的作业面潜水电泵，揭开了我国潜水电泵生产的序幕，经过30多年的发展，目前已经取得了较大的成绩。

根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。

上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。

下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。

内装下泵式潜水泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。

这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。

外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。

由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。

下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。

潜水泵的结构及分解图潜水泵根据其叶轮结构特点的不同，应用场合就不同。

开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

水环式真空泵结构图以下几款不式真空泵结构图供用户、施工方或设计院参考【SK系列水环式真空泵】结构图：SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622 编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 166854 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 257255 2SK-20 37 *8 25020 35445 SK-1.5B 4.0-2 2711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵2X-4A46×10-21513147818151774价格2X-8A 8 6×10-23094 3713 2X-15A 15 6×10-24056 48682X-30A 30 6×10-26531 78382X-70A 70 6×10-29075 10890直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2791 0 949 0 2XZ-1 1 6×10-2859 0 1031 0 2XZ-2 2 6×10-21031 0 1238 0 2XZ-4 4 6×10-21238 1224 1485 1469 2XZ-2B 2 4×10-21306 1293 1568 1551 2XZ-4B 4 4×10-21513 1499 1815 1799 2XZ-6B 6 4×10-22750 2613 3300 3135 2XZ-8B 8 4×10-23438 4125 2XZ-15B 15 4×10-24675 5610 2XZ-25B 25 4×10-28800 10560防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-21616 1513 1939 1815 2XZF-1 1 6×10-21788 1650 2145 1980 2XZF-2 2 6×10-22200 1925 2640 2310 2XZF-4 4 6×10-22956 2888 3548 3465 2XZF-6B 6 6×10-23438 4125 2XZF-8B 8 6×10-24469 5363 2XZF-15B 15 6×10-25844 7013单级真空泵价格XZ-1 0.5 6×10-2399 479XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634【SZB型水环式真空泵】结构图：1泵盖3叶轮5填料压盖7滚珠轴承9叶轮平健11填料环13法兰盘2泵体4填料6托架8联轴器10泵轴12轴承压盖14联轴器平健SZB型水环式真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图三）为补充水环消耗用水。

各种泵结构图3ZW自吸无堵塞排污泵[size=9pt]一、产品概述[size=12pt][size=9pt]ZW[size=9pt]系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该产品与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便。

各项技术性能居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

产品执行[size=9pt]JB/T6535-92[size=9pt]《离心式防水泵的技术条件》标准。

[size=9pt][size=9pt]二、产品特点[size=12pt][size=9pt]1[size=9pt]、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；[size=9pt] 2[size=9pt]、高效节能：采用优秀水力模型，效率比一般自吸泵高[size=9pt]3[size=9pt]～[size=9pt]5%[size=9pt]；[size=9pt]3[size=9pt]、自吸性能好：自吸高度比一般自吸泵高[size=9pt]1[size=9pt]米，且自吸时间比普通自吸泵短。

[size=9pt][size=9pt]三、工作条件[size=12pt][size=9pt]流量：[size=9pt]5[size=9pt]～[size=9pt]300m3/h[size=9pt]扬程：[size=9pt]12[size=9pt]～[size=9pt]80m[size=9pt]环境温度≤[size=9pt]50[size=9pt]℃[size=9pt]介质温度≤[size=9pt]80[size=9pt]℃[size=9pt]介质密度≤[size=9pt]1.24[size=9pt]×[size=9pt]103kg/m3yw型液下排污泵结构图[size=9pt]一、产品概述[size=12pt][size=9pt]YW[size=9pt]型泵为立式液下式结构，工作时泵体浸在水中，液下深度可达[size=9pt]0.5[size=9pt]～[size=9pt]5m,[size=9pt]并采用独特的单叶片或双叶片叶轮结构[size=9pt],[size=9pt]能有效通过泵口径[size=9pt]5[size=9pt]倍的纤维物质及直径为口径[size=9pt]50%[size=9pt]的固体颗粒。
