SOLIDWORKS_2012中文版从入门到精通第三章基础特征建模在SW中，特征建模一般分为基础特征建模和附加特征建模两类。
基础特征建模是三维实体最基本的绘制方式，可以构成三维实体的基本造型，基础特征建模相当于二维草图中的基本图元，是最基本的三维实体绘制方式。
基础特征建模主要包括拉伸特征、拉伸切除特征、旋转特征、旋转切除特征、扫描特征与放样特征等。
一、特征建模基础SW提供了专用的“特征”工具栏，如下图所示，单击工具栏中的相应图标就可以对草图实体进行相应的操作，生成需要的特征模型。
二、参考几何体参考几何体主要包括基准面、基准轴、坐标系与点4个部分。
参考几何体操控板如下图：1、基准面基准面主要用于零件图和装配图中，可以利用基准面来绘制草图，生成模型的剖面视图，用于拔模特征中的中性面等。
SW提供了前视基准面、上视基准面和右视基准面3个默认的相互垂直的基准面。
创建基准面有6种方式，分别是：通过直线/点方式、点和平行面方式、夹角方式、等距距离方式、垂直于曲线方式与曲面切平面方式。
1、通过直线/点方式该方式创建的基准面有3种：通过边线、轴；通过草图线及点；通过三点。
2、点和平行面方式该方式用于创建通过点且平行于基准面或者面的基准面。
3、夹角方式该方式用于创建通过一条边线、轴线或者草图线，并与一个面或者基准面成一定角度的基准面。
4、等距距离方式该方式用于创建平行于一个基准面或面，并等距指定距离的基准面。
5、垂直于曲线方式该方式用于创建通过一个点且垂直于一条边线或者曲线的基准面。
6、曲面切平面方式该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。
2、基准轴基准轴通常在草图几何体或者圆周阵列中使用。
每一个圆柱和圆锥面都有一条轴线。
临时轴是由模型中的圆锥和圆柱隐含生成的，可以单击菜单栏中的“视图”→“临时轴”命令来隐藏或显示所有的临时轴。
创建基准轴有5种方式，分别是：直线/边线/轴方式、两平面方式、两点/顶点方式、圆柱/圆锥面方式与点和面/基准面方式。
&第 三 章基 本 实 体 特 征第 三 章的 特 征 建 构 而 成 。
基 本 实 体 特 征Pro/ENGINEER 是 一 个 以 特 征 为 主 的 实 体 模 型 系 统 (Feature – based solid modeler)， 资 料 的 存 贮 也 是 以 特 征 (Feature)为 最 小 单 元 。
任 何 零 件 皆 由 一 系 列在 Pro/ENGINEER 中 ， 实 特 征 包 括 伸 出 项 (Protrusion)、 切 削 (Cut)、 孔 (Hole)、 圆 角 (Round)、倒 C 角 (Chamfer) 、加 强 肋 (Rib)﹐ 壳 体 (Shell)、管 (Pipe)、拔 模 (Draft) 等 。
本 章 将 着 重 介 绍 Protrusion 和 Cut 等 常 用 特 征 的 用 法 。
3.1 伸 出 项 (Protrusion)与 切 削 (Cut)绘 制 3D 实 体 时 最 常 用 的 方 法 就 是 伸 出 项 (Protrusion)与 切 削 (Cut)。
在 Pro/ENGNEER﹐ 伸 出 项 与 切 削 的 操 作 方 法 十 分 类 似 ﹐ 其 差 别 仅 在 于 当 绘 制 完 一 个 截 面 后 ﹐ 伸 出 项 是 以 此 截 面 建 立 实 体 或 特 征 ﹐ 而 切 削 则 是 根 据 这 个 截 面 进 行 去 除 材 料 的 动 作 ﹐ 而 且 切 削 的 截 面 也 可 以 是 不 封 闭 的 ﹐ 两 者 的 差 别 见 表 3-1 所 示 。
如 图 3-1 所 示 ﹐ 选 中 Protrusion 或 Cut 后 所 出 现 的 几 种 特 征 建 立 方 法 是 一 模 一 样 的 。
正 因 为 如 此 ﹐ 要 建 立 伸 出 项 与 切 削 特 征 ﹐ 所 需 要 定 义 的 属 性 或 特 征 建 立 的 流 程 是 十 分 相 似 的 。

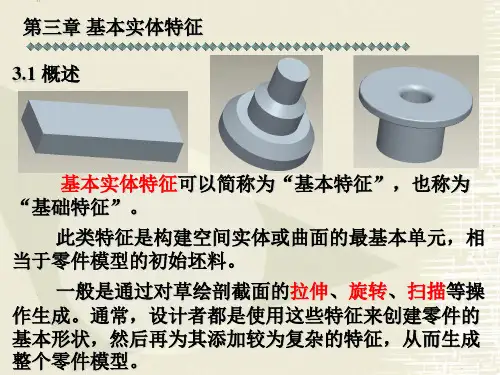

第三章基本实体特征造型SOLIDWORKS软件具有比较强的实体造型功能，而且操作方便。
在进入SOLIDWORKS 零件设计环境以后，用户可以在“文件”菜单中选择“新建”。
这时出现一个“新建Solidworks 文件”对话框。
在这个对话框中有三个选项，即：零件（Part）、装配（Assembly）、工程图（Drawing），分别对应：零件设计环境、装配设计环境和二维工程图设计环境。
其实SOLIDWORKS软件中还有一个功能模块：钣金设计。
该功能安排在零件设计中的“特征”中。
进入到零件设计环境后，首先要做的是进行草图设计（Sketch），基体特征就是在草图设计的基础上建立的。
基体特征也就是第一个特征，如果将SOLIDWORKS设计过程比喻成雕塑过程，基体特征就是最初的材料，然后根据设计需要进行加操作或减操作。
基体特征和切除特征的类型相同，他们是：拉伸特征（EXTRUDE）、旋转特征（REVOLVE）、扫描特征（SWEEP）、放样特征（LOFT）、加厚度（THICHEN），操作过程基本相同，只是它们所得到的效果一个是加，而一个是减。
3.1 基本体特征3.1.1 拉伸特征（EXTRUDE）所谓拉伸，就是在完成剖面草图设计后，沿着剖面的垂直方向长出体积，如图3-1所视。
图3-11、基本操作过程：1）首先进行剖面草图设计，对剖面草图的要求是不能有不封闭的轮廓，轮廓线也不能自相交。
在进行剖面草图设计时可以进行尺寸约束和关系约束。
2）在完成剖面草图后，直接执行“拉伸特征”功能，就会出现一个“拉伸特征”对话框，在该对话框中完成必要的参数设置。
其实当用户在进行参数设置时，绘图区中的线框模型就在根据参数变化。
3）按“确定”按键即可完成。
2、实例一：拉伸一个螺帽1）进入零件设计环境后，系统自动建立一个名为Part1文件（如果再建立新零件，名称自动为Part2、Part3，依此类推。
）2）画出如图3-2所示的剖面，并标上尺寸，然后将尺寸修改为100和60。
