PROE基础实体特征
- 格式：ppt
- 大小：2.08 MB
- 文档页数：36
下载文档原格式
合集下载
ProE讲义教程基础特征的建立拉伸、旋转、、混合
新建文件，用 指令 建立四条轨迹曲线：三条 在TOP基准面上，一条在 FRONT基准面上。
（5）可变截面扫描举例2（用公式约束截面）
剖面与轨迹
没有定义数学关系式
Sd4=60+50*trajpar 注：Trajpar=0~1 Sd4=60+50*sin(trajpar*360)
（5）可变截面扫描举例3（用公式约束截面）
（4）使用变截面扫描时的注意事项
a.特征建立过程中，选择或建立的第一条轨 迹为轨迹线，其余为轮廓线。选择多条轨迹时 按住ctrl键。
b.选择轨迹线时要注意起点箭头的位置，该 位置为绘制截面的位置，可使用起始点更改起 点箭头的位置。点击箭头可更改。或选择新的 起始点—选菜单[草绘]—[特征工具]—[起始点]。
第一条轨迹线被认为是原始轨迹线。 轨迹线可用基准曲线按钮 绘制
选择多条轨迹按ctrl键
（3）剖面控制
a、草图截面的Z轴方向（法向）控制
垂直于轨迹—截面垂直于原始轨迹 垂直于投影—截面垂直于轨迹在某平面上 的投影，投影的方向需选参照 恒定的法向—截面的方向恒定,一直于某一 个方向一致 b、草图截面的X轴方向控制 指定另一条曲线作为X向轨迹线 该方向的控制通过参照选项区的水平/垂直 控制实现
a、拉伸-top绘图面（直 径160圆）厚4-完成
b、变截面扫描-薄板伸 出项-草绘轨迹线为圆-截面 垂直于原始轨迹
2、用扫描绘制实体特征的注意事项
1、截面不可互相交错 2、截面沿轨迹扫描的过程中产生干 涉的情形，通常都是由截面与轨迹之 间的关系定义不当所导致。如截面的 半径过大等
3、恒定截面扫描特征制作举例1
封闭的截面 无内部表面
开放的截面增 加内部表面
3、恒定截面扫描特征制作举例2
（5）可变截面扫描举例2（用公式约束截面）
剖面与轨迹
没有定义数学关系式
Sd4=60+50*trajpar 注：Trajpar=0~1 Sd4=60+50*sin(trajpar*360)
（5）可变截面扫描举例3（用公式约束截面）
（4）使用变截面扫描时的注意事项
a.特征建立过程中，选择或建立的第一条轨 迹为轨迹线，其余为轮廓线。选择多条轨迹时 按住ctrl键。
b.选择轨迹线时要注意起点箭头的位置，该 位置为绘制截面的位置，可使用起始点更改起 点箭头的位置。点击箭头可更改。或选择新的 起始点—选菜单[草绘]—[特征工具]—[起始点]。
第一条轨迹线被认为是原始轨迹线。 轨迹线可用基准曲线按钮 绘制
选择多条轨迹按ctrl键
（3）剖面控制
a、草图截面的Z轴方向（法向）控制
垂直于轨迹—截面垂直于原始轨迹 垂直于投影—截面垂直于轨迹在某平面上 的投影，投影的方向需选参照 恒定的法向—截面的方向恒定,一直于某一 个方向一致 b、草图截面的X轴方向控制 指定另一条曲线作为X向轨迹线 该方向的控制通过参照选项区的水平/垂直 控制实现
a、拉伸-top绘图面（直 径160圆）厚4-完成
b、变截面扫描-薄板伸 出项-草绘轨迹线为圆-截面 垂直于原始轨迹
2、用扫描绘制实体特征的注意事项
1、截面不可互相交错 2、截面沿轨迹扫描的过程中产生干 涉的情形，通常都是由截面与轨迹之 间的关系定义不当所导致。如截面的 半径过大等
3、恒定截面扫描特征制作举例1
封闭的截面 无内部表面
开放的截面增 加内部表面
3、恒定截面扫描特征制作举例2
PROE第4章 基准特征及特征编辑
点放特征
倒角特征（顶点）
主 菜 单 ： 插 入 → 倒 角 → 拐 角 倒 角 ……→ 出现特征 创建对话框 → 选取 要倒角的顶点 → 分 别在三个边上给定 切角的位置（或输 入值） → 在特征创 建对话框中点击 “确定”按钮。
点放特征
抽壳特征
特 征 工 具 栏 “ 壳 工具”（或主菜单： 插入 → 壳 …… ） → 出现操控板 → 选取 要抽空的面（按住 Ctrl 键 可 选 取 多 个 面） → 给定抽壳厚 度 → 按下鼠标中键 （或点选操控板中 的 ）
点放特征
孔特征（简单直孔线性孔）
通过给定两个距离尺寸定 位，通过给定孔距左侧面及 前侧面的距离确定孔的位置。 操作方法为：在 “放 置” 面板中选定“线性”选项 → 将图中的定位把手分别拖拽 到左侧面（或左边线）和前 侧面（或前边线）上 → 输入 具体的位置尺寸 → 给定孔径 及孔深值（可直接拖拽操作 把手） → 按下鼠标中键（或 点选操控板中的）
1)（主菜单）插入→扫 描→伸出项（或薄板伸 出项、切口、薄板切口、 曲面等选项）→ 2）出现特征创建对话 框及菜单管理器，在菜 单管理器中选择扫描轨 迹的生成方式：“草绘 轨迹”/或“选取轨 迹”→
基本草绘特征
扫描特征
3）定义扫描轨迹： 方式①，草绘轨迹方式：选取 草绘面→指定草绘方向（Okay / Filp）→选取参照面→进入二维 草绘环境，绘制扫描轨迹→ 方式②，选取轨迹方式：选取 扫描轨迹，可以是事先画好的一 条曲线（Curve），也可以是已 有实体上的边 →完成→ 当选取 的扫描轨迹是实体上的边线时， 需再指定一个面及其方向以确定 扫描截面放置的方位→
旋转工具 （或主菜单：插入→旋转…）→出现操控板→放置→定义…（或选取 特征工具栏的“草绘工具”）→选取草绘平面→确定草绘方向和参照面→点选对 话框中的“草绘”按钮（或按下鼠标中键）→进入草绘环境，绘制旋转轴和旋转 截面图形→ →指定旋转角度→按下鼠标中键（或点选操控板中的 ）

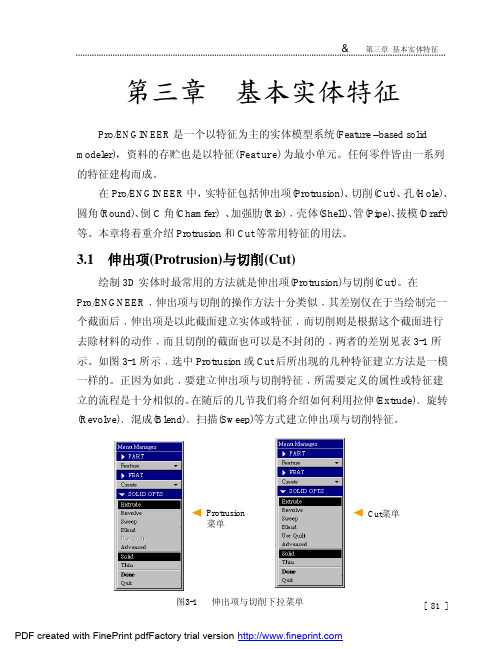

PROE模具设计基础篇教材PDF-基本实体特征
&第 三 章基 本 实 体 特 征第 三 章的 特 征 建 构 而 成 。
基 本 实 体 特 征Pro/ENGINEER 是 一 个 以 特 征 为 主 的 实 体 模 型 系 统 (Feature – based solid modeler)， 资 料 的 存 贮 也 是 以 特 征 (Feature)为 最 小 单 元 。
任 何 零 件 皆 由 一 系 列在 Pro/ENGINEER 中 ， 实 特 征 包 括 伸 出 项 (Protrusion)、 切 削 (Cut)、 孔 (Hole)、 圆 角 (Round)、倒 C 角 (Chamfer) 、加 强 肋 (Rib)﹐ 壳 体 (Shell)、管 (Pipe)、拔 模 (Draft) 等 。
本 章 将 着 重 介 绍 Protrusion 和 Cut 等 常 用 特 征 的 用 法 。
3.1 伸 出 项 (Protrusion)与 切 削 (Cut)绘 制 3D 实 体 时 最 常 用 的 方 法 就 是 伸 出 项 (Protrusion)与 切 削 (Cut)。
在 Pro/ENGNEER﹐ 伸 出 项 与 切 削 的 操 作 方 法 十 分 类 似 ﹐ 其 差 别 仅 在 于 当 绘 制 完 一 个 截 面 后 ﹐ 伸 出 项 是 以 此 截 面 建 立 实 体 或 特 征 ﹐ 而 切 削 则 是 根 据 这 个 截 面 进 行 去 除 材 料 的 动 作 ﹐ 而 且 切 削 的 截 面 也 可 以 是 不 封 闭 的 ﹐ 两 者 的 差 别 见 表 3-1 所 示 。
如 图 3-1 所 示 ﹐ 选 中 Protrusion 或 Cut 后 所 出 现 的 几 种 特 征 建 立 方 法 是 一 模 一 样 的 。
正 因 为 如 此 ﹐ 要 建 立 伸 出 项 与 切 削 特 征 ﹐ 所 需 要 定 义 的 属 性 或 特 征 建 立 的 流 程 是 十 分 相 似 的 。
ProE基础知识7实体特征操(阅读)
▲ 隐藏和隐含
★ 隐藏是对非实体特征，如基准等，使其在设计环境中不可 见，在“设计树”浏览器中用灰色表示隐藏的特征。 ★ 会 再生隐含的对象，因此加快对象再生的速度。 隐含可以将实体特征暂时从设计树中除去，并且被隐含的 特征在设计环境中也是不可见的，设计对象“再生”时不
★
★
隐藏和隐含操作不是将特征删除，用户可以随时将其恢复。
使用隐藏操作不用考虑特征的父子关系，而使用隐含操作 时要考虑特征的父子关系，当父特征被隐含时，其子特征 也同时被隐含。
◆ 特殊的粘贴
这种粘贴方式可以实现特征的平移复制和旋转复制
◆ 镜像
镜像命令可以生成指定特征关于指定镜像平 面的镜像特征。
1.选取特征
2.选取平面
◆ 阵列
阵列就是通过改变某些指定尺寸，创建选定 特征的多个复制特征。
▲ 尺寸（线性）阵列 ▲ 方向（线性）Байду номын сангаас列 ▲ 轴阵列 ▲ 填充阵列
▲ 尺寸（线性）阵列

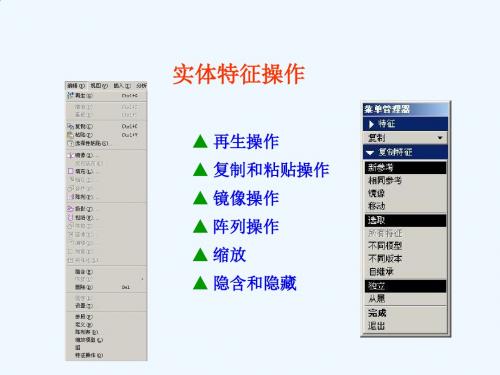

实体特征操作
▲ 再生操作 ▲ 复制和粘贴操作 ▲ 镜像操作 ▲ 阵列操作 ▲ 缩放 ▲ 隐含和隐藏
◆ 再生
当修改特征的尺寸后，尺寸预览线按修改值改 变，但是特征本身并不发生改变，只有在使用 “再生”命令后，特征的大小才按修改的尺寸值 改变。
◆复制和粘贴
复制命令和粘贴命令操作的对象是特征 生成的步骤，并非特征本身，也就是说，通 过特征的生成步骤，可以生成不同尺寸的相 同特征。
根据要阵列特征的定位参考尺寸确定阵列的方向 和距离。
▲ 方向（线性）阵列
以某个平面或直线（边）确定要阵列特征的阵列 方向，再给定阵列距离。
▲ 轴阵列
被阵列特征围绕给定的参考轴进行旋转阵列
▲ 填充阵列
pro.e基础教程(完整版)
无内部因素
轨迹 封闭截面
实例4创建零件如图
有内部因素
轨迹 开放截面
2.6 混合实体特征
按特定方式，将两个以上的等点截面的对 应点连接起来，所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面 （等点） 4. 切换再草绘截面（等点） 5. 确定
混合有三种方式
1．草绘平面的设置
草绘平面有3种选择： ⑴ 标准基准平面； 如：TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面； ⑶ 新建一个基准平面；
创建其它特征的参照依据；
➢1. 隐藏不使用的基准特征 • 点击右边工具图标 可隐藏不使用的基准；
2. 创建基准特征的方法
点击右边工具图标 可创建基准特征；
2. 曲面特征
曲面特征无质量、无体积和厚度；
基本曲面的创建操作与实体特征操作是相同的；
3．基准特征
基准特征包括基准点、基准轴、基准曲线、 基 准面、坐标系等；
无质量、无体积和厚度； 用途：用于创建其它特征的参照；如设计参 照、 尺寸参照、放置参照等
2.1.2 三维造型的一般过程
三维造型的一般顺序： 二维草绘→基础特征→放置特征
草绘界面如下图
草绘菜单
草绘工具条
2）在零件模块调用草绘器
在实际操作中，草绘与建模交替操作完成，有已 下两种方法。
① 先进入草绘完成草绘，再启动零件模块生成实体； ② 直接进入零件模块，直接调用草绘器。
一般采用第二种方法，即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
7. 混合特征的属性 改变属性可获得不同的设计结果，它有两种：
⑴ “直的”/“光滑”两种选项，适合于所有混合； ⑵ “开放”/“闭合”两种选项，仅适合于旋转混合；
轨迹 封闭截面
实例4创建零件如图
有内部因素
轨迹 开放截面
2.6 混合实体特征
按特定方式，将两个以上的等点截面的对 应点连接起来，所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面 （等点） 4. 切换再草绘截面（等点） 5. 确定
混合有三种方式
1．草绘平面的设置
草绘平面有3种选择： ⑴ 标准基准平面； 如：TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面； ⑶ 新建一个基准平面；
创建其它特征的参照依据；
➢1. 隐藏不使用的基准特征 • 点击右边工具图标 可隐藏不使用的基准；
2. 创建基准特征的方法
点击右边工具图标 可创建基准特征；
2. 曲面特征
曲面特征无质量、无体积和厚度；
基本曲面的创建操作与实体特征操作是相同的；
3．基准特征
基准特征包括基准点、基准轴、基准曲线、 基 准面、坐标系等；
无质量、无体积和厚度； 用途：用于创建其它特征的参照；如设计参 照、 尺寸参照、放置参照等
2.1.2 三维造型的一般过程
三维造型的一般顺序： 二维草绘→基础特征→放置特征
草绘界面如下图
草绘菜单
草绘工具条
2）在零件模块调用草绘器
在实际操作中，草绘与建模交替操作完成，有已 下两种方法。
① 先进入草绘完成草绘，再启动零件模块生成实体； ② 直接进入零件模块，直接调用草绘器。
一般采用第二种方法，即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
7. 混合特征的属性 改变属性可获得不同的设计结果，它有两种：
⑴ “直的”/“光滑”两种选项，适合于所有混合； ⑵ “开放”/“闭合”两种选项，仅适合于旋转混合；
proE_04_基础特征
分割4段 混合顶点
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
四、混合特征
1、平行混合 示例4：用投影截面做混合切口
分割4段 混合顶点
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
四、混合特征
2、旋转混合 示例5：
第二篇 Pro/Engineer特征创建
第三章
二、旋转特征
将一个截面绕中心线旋转，得到一个旋转体。
基础特征
1、旋转命令 工具条：
或，菜单【插入】→【旋转…】选项
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
二、旋转特征
2、旋转举例
基础特征
Pro/E实训教程 by clark.du
第三章
三、扫描特征
3、扫描特征选项 2）增加扫描特征的融合选项。 ▲ 扫描、草绘轨迹→ Φ9.6
R15
基础特征
H18
Φ24
→扫描截面
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
三、扫描特征
3、扫描特征选项 2）增加扫描特征的融合选项。 → 合并终点→
基础特征
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
五、螺旋扫描
螺旋扫描是截面沿着螺旋线轨迹扫描来创建的特征。 截面：圆形、方形、三角形、…… 螺旋线：螺距：常数、变螺距 旋向：右旋、左旋
基础特征
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
四、混合特征
1、平行混合 示例4：用投影截面做混合切口
分割4段 混合顶点
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
四、混合特征
2、旋转混合 示例5：
第二篇 Pro/Engineer特征创建
第三章
二、旋转特征
将一个截面绕中心线旋转，得到一个旋转体。
基础特征
1、旋转命令 工具条：
或，菜单【插入】→【旋转…】选项
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
二、旋转特征
2、旋转举例
基础特征
Pro/E实训教程 by clark.du
第三章
三、扫描特征
3、扫描特征选项 2）增加扫描特征的融合选项。 ▲ 扫描、草绘轨迹→ Φ9.6
R15
基础特征
H18
Φ24
→扫描截面
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
三、扫描特征
3、扫描特征选项 2）增加扫描特征的融合选项。 → 合并终点→
基础特征
基础特征
Pro/E实训教程 by clark.du
第二篇 Pro/Engineer特征创建
第三章
五、螺旋扫描
螺旋扫描是截面沿着螺旋线轨迹扫描来创建的特征。 截面：圆形、方形、三角形、…… 螺旋线：螺距：常数、变螺距 旋向：右旋、左旋
基础特征
PROE基础特征
选截面2左上角的点 草绘/特征工具 起始点
截面2
菜单操作
增加混合顶点：如在创建混合特征时，因特征的需要草绘截面形状不 同，其对应点数也可能不同，如三角形与四边形，需增加混合顶点。 方法为：选取一个顶点使其高亮显示，选取【草绘】/【特征工具】/ 【混合顶点】命令。 混合顶点 ○
端点相对应
草绘/特征工具起始点。
单 击
单 击
表示创建的 为实体特征
（1）选择 创建实体特 征的方法： 拉伸、旋转、 扫描或混合 等 （2）单击
单 击
3.2
3.2.1
拉伸
拉伸方法的基本思想
3.2.2
3.2.3
创建步骤
拉伸特征创建范例
3.2.1 拉伸的基本思想
画出截面
拉伸
3.2.2 创建步骤
1. 创建基本流程
2.
3.
对话框介绍
各元素定义
切除里面
切除外 部材料
拉伸深度：用于定义特征的拉伸长度
拉伸深度由用户指定。对于双向拉伸，深度是总的延伸长度 只对双向拉伸起作用，分别输入两侧的深度尺寸数值，两个尺寸 数值允许分别修改 特征延伸至模型的下一个表面为止，草绘截面必须能够与其遇到 的表面完全相交 特征延伸至截面通过的所有模型表面 延伸至用户选定的平面参照。所选平面必须平行于草绘平面。 特征延伸至通过选取点且平行于草绘平面的平面。但拉伸特征不 一定穿过参照点。 延伸至通过选取曲线且平行于草绘平面的平面。曲线所在平面必 须与草绘平面平行，但不一定穿过曲线。 延伸至选定的曲面，选取的曲面不能与草绘平面垂直，拉伸特征 不一定穿过参照曲面，但参照曲面必须能够与草绘截面相交，末 端形状为参照曲面与拉伸特征的交线
2.截面必须是封闭的，且位于旋转轴的一侧； 3.曲面或薄板特征截面允许开放； 4.草绘几何之间不能互相交叉，否则不能生成特 征
ProE实用教程实训手册
南宁职业技术学院《Pro/E实用教程》野火版实训手册机电工程系教研室2006年元月实训1 二维草绘基本操作实训2 基础实体特征：拉伸/旋转/扫描实训3 基础实体特征：混合实训4 高级实体特征：螺旋扫描/扫描混合/变截面扫描实训5 放置（工程）特征：圆孔/倒圆角/拨模/管道实训6 放置（工程）特征：壳/倒角/筋实训7 编辑特征：修改零件/阵列实训8 编辑特征：镜像/复制实训9 曲面特征：基本曲面(平曲面/拉伸/旋转/扫描/混合) 实训10 曲面特征：编辑曲面(合并/实体化)实训11装配：匹配/对齐约束装配及装配的分解实训12 装配：相切/线上点/曲面上的边/曲面上的点约束装配实训13 工程图的创建：基本视图/三视图/向视图/局部放大图实训14 工程图的创建：全剖/半剖/局部剖/旋转剖实训15综合训练产品设计总复习题一、实训要求1. 实训教学在计算机实训室，在教师的指导，学生在规定的实训时间内，完成一定量的操作训练题目；2.作业要求学生在课后，独自在计算机上完成的作业；成绩计入本课程总评成绩内；（10%）3. 本实训手册提供的每次实训题量适用于2～3学时的实训课；作业题量约为一小时；具体题量指导教师可根据具体情形况调整；4.方法要求同一模型有多种创建方法，从练习需要角度考虑，在实训及作业题中规定了限定方法（不一定是最佳方法），对有能力的同学,在掌握了训练要求前提下，可选用更便捷的方法；4. 复习要求在完成了所有实训及作业操作的基础上，学生还要求独自完成6套复题训练题。
二、文件保存实训文件要求保存后拷盘交给老师批改；1.建立文件夹每生自建“文件夹”所在目录及名称规定如下：盘符D:\班级-学号末2位名字（例：D:\05机电1-88张三）2.存盘方式采用“保存副本”保存到自己的文件夹内；（如将文件夹设为工作目录，会产生很多无用文件）3.文件命名按实训手册中的题目编号名命名，如S1-3；Z2-2等；实训1 二维草绘基本操作一、实训目的1. 学习进入Pro/E操作界面；2. 掌握常用草绘工具(菜单)的使用；二、说明草绘2D图是本课程的重点，也又建模的难点，它是实体建模的基础；本实训只是初步训练常用草绘操作，大量的训练将分摊在各次建模实训中进行；三、实训内容1. 进入操作界面▲启动Pro/E软件：打开计算机电源开关→在操作系统桌面，双击Pro ENGINEER图标▲进入零件模块：文件→新建→零件→[命名]→[去掉“使用缺省模板”前的√]确定→[选公制单位：mmns_part solid] →确定→[进入“零件”界面]▲进入外部草绘：鼠标左键点草绘工具→选草绘面（Front面）→选定位方向面（默认Right）→选尺寸参照（默认Right面和Top 面）说明：本软件提供了两种草绘，一个是外部草绘；一种是内部草绘；它本进入的方式不一样，但是绘图是一样的；现进入的是外部“草绘”；2. 操作要领草会要领：画形状；给约束；做修剪；定尺寸。
proe入门基础教程(完整版)讲述
1. 创建灯座
草绘截面
分析： 可用拉伸 实体特征完成
拉伸（增材料）
拉伸深度 100；
2. 挖切实体
分析： 在灯座上挖 切一个槽，该槽 开口大，底部小， 应该用平行混合 （切口）创建。
截面1
切割深度: 5
截面2
3. 创建灯罩
灯罩为旋 转体，可用旋转 特征完成； 灯罩为薄壳， 用工具 完成较快 捷。
草 绘 曲 线
旋 转
4. 创建灯杆
分析：灯杆用扫 描特征创建
草绘轨迹线
画扫描截面
2.7 高级实体特征
• PRO/E Wildfire 2.0 还提供了多种高级 实体特征的创建方法； 这些方法是将拉伸、旋转、扫描、混合 4种基 本造型方法综合起来做为一个特征来使用，它可 创建具有特定几何形状的零件；
圆角/椭圆角
样条曲线
点/坐标系
创建文本
3）图元的编辑
1. 选择几何图元 2. 拷贝图元 3. 镜像图元 4. 移动图元 5. 缩放和旋转几何图元 6. 裁剪图元
4） 尺寸标注
pro/e有自动标注尺寸功能 • 弱尺寸：自动标注的尺寸 • 强尺寸：用户标注的尺寸 • 弱尺寸可以被强尺寸代替 • 修改尺寸时，图元将随尺寸变化而变化 创建尺寸标注的方法--点击
1. 实体必须是封闭截面 2. 薄板可以是开放截面 3. 截面不能超过旋转中心 2.4.2 旋转实体特征实例
注意处：
实例1
创建如 图实体
草绘截面与绘制旋转轴线
旋 转 中 心 线
选取旋转按钮/确定即完成
实例2创建如图实体
2-1 创建底板 草绘→拉伸
2-2 草绘(样条线)→旋转
用草绘加厚工 具形成薄壁
2.6.6一般混合实体实例
PROE基础实体特征
选择“截面”和“引导线”选项，定义混合实体的起始 和终止位置。
完成参数设置后，点击“应用”按钮，生成混合实体特 征。
混合实体特征的参数设置
截面类型
选择合适的截面形状，如圆 形、矩形等，以满足设计需 求。
截面尺寸
根据设计要求，调整截面的 大小和位置，确保混合实体 特征符合设计意图。
引导线
其他参数
选择合适的引导线，以确定 混合实体特征的路径和方向。 引导线可以是一条或多条， 根据设计需要进行设置。
根据需要，设置其他相关参 数，如混合角度、深度等， 以进一步细化混合实体特征。
混合实体特征的实例应用
在机械设计中，混合实体特征常用于创建复杂 的曲面或实体结构，如发动机缸体、齿轮等。
通过合理设置混合实体特征的参数，可以实现 不同形状和结构的混合，提高设计的灵活性和 自由度。
在实际应用中，需要根据具体的设计需求和零 件结构，选择合适的混合实体特征创建方法和 参数设置，以达到最佳的设计效果。
旋转实体特征的参数设置
01
旋转轴
在创建旋转实体特征时，需要定义旋转轴。旋转轴可以是直线或曲线，
也可以通过两点来确定。选择合适的旋转轴对于确保实体特征的正确性
至关重要。
02
旋转角度
旋转角度是决定实体特征形状的重要参数。可以根据需要设置不同的旋
转角度，以生成不同长度的实体特征。此外，还可以设置旋转起始点和
终止点，以控制实体特征的起始和结束位置。
03
其他参数
除了旋转轴和旋转角度外，还可以设置其他参数，如截面形状、厚度等。
这些参数可以根据实际需求进行设置，以满足不同的设计要求。
旋转实体特征的实例应用
圆柱体
圆锥体
圆柱体是旋转实体特征最常见的 实例之一。通过选择一个圆形截 面，并围绕圆形轴线进行旋转， 即可生成圆柱体。在机械设计中， 圆柱体广泛应用于各种结构件和 支撑件的设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变截面扫描 教学形式与手段： 采用多媒体课件、Ｐro/E 软件课堂教学； 老师课堂演示/学生课堂演示/上机实训相结合；
2021/3/7
CHENLI
3
2.1 三维造型设计基础
•
PRO/ENGINEER最重要的特点就是
其强大的三维造型设计功能；
• 2.1.1 特征及其分类 在Pro/E中，一个三维实体模型的创建
• 当实体上有基准特征时，可选用它做基准； （如：表面/边/圆柱的轴线/顶点等）
• 当没有可选用的基准时，可用创建基准 特征的方法来获取基准特征；
2021/3/7
CHENLI
12
➢1. 隐藏不使用的基准特征
• 点击右边工具图标 可隐藏不使用的基准；
2. 创建基准特征的方法 点击右边工具图标
可创建基准特征；
2021/3/7
CHENLI
13
本节结束
2021/3/7
CHENLI
14
2.2 二维草绘
• 绘制二维草绘是创建三维实体的基础； • 创建三维实体模型时，首先需要创建二
维剖面图或截面图，这样的2D图叫做草绘图；
2.2.1 草绘模块的进入
1）独立草绘模块的进入
“文件”→ “新建”→ “草绘” →命名→
2021/3/7
“确定”
2021/3草/7 绘文件名后缀命为C：HE.NsLIec
15
“新建”对话框 选草绘
在此命名
草绘界面如下图
2021/3/7
CHENLI
16
草绘菜单
草绘工具条
2021/3/7
CHENLI
17
2）在零件模块调用草绘器 在实际操作中，草绘与建模是连续操作
完成的。先进入独立草绘完成草绘图后，再 启动零件模块进行生成实体的情况并不多， 大多数是进入零件模块后，从零件模块直接 调用草绘器，为此，我们的学习一般情况下 也要求直接进入零件模块，进入的方法：
2021/3/7
CHENLI
8
2.1.2 三维造型的一般过程
造型的一般顺序： 二维草绘→基础特征→放置特征
1．草绘平面的设置
可以用于草绘的平面有3种：
⑴软件提供的标准基准平面；
如：TOP、RIGHT、FRONT
⑵用基础实体特征上的表面作为草绘平面；
⑶可新建一个基准平面作为草绘平面；
2021/3/7
确定特征生成方向实际上是设定草绘平面在 哪一侧产生特征，或在双侧都创建特征；
当绘制完二维截面并退出草时，软件会 用一个
黄色箭头标示当前的特征生成方向（如上
图），它 2021/3/7
CHENLI
11
2.1.3 基准特征的操作
• 设计时，可选用软件提供的基准特征； 它包括3个相互正交的标准基准平面、一个 直角坐标系、一个特征的旋转中心；
CHENLI
9
2．草绘平面的放置
• 选定了草绘平面就相当于找到了绘图板； • 一般按软件的缺省方向放置“绘图板”；
• 指定放置时，选一个与绘图板垂直的面，用 其法线方向为参照方向，则绘图板可以有4种 放置方式:
• 即参照指向顶、底、左、右；如图：
2021/3/7
CHENLI
10
3．特征生成方向参数
基准点/基准轴/基准曲线/基准面/坐标系
2021/3/7
CHENLI
5
1．实体特征
实体特征是一类具有质量、体积等实体 属性的特征；
1）基础实体
①拉伸实体特征
②旋转实体特征
• 基础特征 ③扫描实体特征
④混合实体特征
⑤其它高级实体特征
2021/3/7
CHENLI
6
2）放置特征 • 须在基础实体特征上才能生成的特征；
3) 熟练掌握基本实体特征；能够应用拉伸
/旋转/扫描/混合及高级实体特征创建一 般零件；
2021/3/7
CHENLI
2
重点：基础实体特征 难点：高级实体特征的应用； 实训与作业：（见实训手册） 实训 1 二维草绘基本操作 实训 2 基础实体特征：拉伸/旋转/扫描 实训 3 基础实体特征： 混合 实训 4 高级实体特征：螺旋扫描/扫描混合/
2021/3/7
CHENLI
20
2）基本图元绘制
绘制图元工具如图示
2021/3/7
CHENLI
21
2）基本图元绘制
绘制图元工具如图示
直线/与图元相切直线/中心线
2021/3/7
CHENLI
22
2）基本图元绘制
绘制图元工具如图示
创建矩形
2021/3/7
CHENLI
23
2）基本图元绘制
绘制图元工具如图示
过程就是从无到有依次生成各种类型特征并 进行合理组合的过程 ；
2021/3/7
CHENLI
4
• 特征： 是PRO/E的基本操作单位 • 大类： ①实体特征②曲面特征③基准特征
本课程学习的特征有：
特征 实体 特征
曲面 特征
基准 特征
特征类型 基础实体特征 放置实体特征 基本曲面特征 操作曲面特征
基本特征 拉伸/旋转/扫描/混合/高级 圆孔/倒圆角/拔模/管道/壳/倒角/筋 拉伸/旋转/扫描/混合/高级 合并/面组
“文件”→ “新建”→ “零件” →命名→ “确定”
2021/3/7 完成草绘退出草CH绘ENL后I 即可生成实体模型1。8
主要使用的按钮
工具条
2021/3/7
CHENLI
19Biblioteka 2.2.2 二维草绘的操作
环境设置
图元绘制
草绘操作包括 图元编辑
尺寸标注
约束
• 1)环境设置
• “草绘”→“选项”→在“草绘器优先选 项”进行设置；
第二章 基础实体特征
教学要求
2.1 三维造型设计基础
2.2 二维草绘 2.3 拉伸实体特征
2.4 旋转实体特征 2.5 扫描实体特征
2.6 混合特征 2.7 高级实体特征
2021/3/7
CHENLI
1
教学要求
学时： 15（其中论理课6；实训课9） 目的要求：
1) 了解三维建模的预备知识；
2) 熟练掌握草绘操作；
• 2.曲面特征
曲面特征是一类无质量、无体积和厚度
的特征；
与实体特征在编辑上有较大差异； 但基本曲面的创建操作与实体特征操作 是相同的；
2021/3/7
CHENLI
7
3．基准特征
基准特征是基准点、基准轴、基 准曲线、基准面、坐标系的统称；
其无质量、无体积和厚度； 它是创建其它特征的参照依据；
用途：设计参 照、尺寸参照、 放置参照、轨迹线、特征操作对象等
圆心及点/同心圆/三点 圆/三切圆/正椭圆
2021/3/7
CHENLI
24
2）基本图元绘制
绘制图元工具如图示
2021/3/7
三点弧/同心弧/中心端 点弧/三切点弧/圆锥弧
CHENLI
25
2）基本图元绘制
绘制图元工具如图示
2021/3/7
圆角/椭圆角
CHENLI
26
2）基本图元绘制
绘制图元工具如图示
2021/3/7
CHENLI
3
2.1 三维造型设计基础
•
PRO/ENGINEER最重要的特点就是
其强大的三维造型设计功能；
• 2.1.1 特征及其分类 在Pro/E中，一个三维实体模型的创建
• 当实体上有基准特征时，可选用它做基准； （如：表面/边/圆柱的轴线/顶点等）
• 当没有可选用的基准时，可用创建基准 特征的方法来获取基准特征；
2021/3/7
CHENLI
12
➢1. 隐藏不使用的基准特征
• 点击右边工具图标 可隐藏不使用的基准；
2. 创建基准特征的方法 点击右边工具图标
可创建基准特征；
2021/3/7
CHENLI
13
本节结束
2021/3/7
CHENLI
14
2.2 二维草绘
• 绘制二维草绘是创建三维实体的基础； • 创建三维实体模型时，首先需要创建二
维剖面图或截面图，这样的2D图叫做草绘图；
2.2.1 草绘模块的进入
1）独立草绘模块的进入
“文件”→ “新建”→ “草绘” →命名→
2021/3/7
“确定”
2021/3草/7 绘文件名后缀命为C：HE.NsLIec
15
“新建”对话框 选草绘
在此命名
草绘界面如下图
2021/3/7
CHENLI
16
草绘菜单
草绘工具条
2021/3/7
CHENLI
17
2）在零件模块调用草绘器 在实际操作中，草绘与建模是连续操作
完成的。先进入独立草绘完成草绘图后，再 启动零件模块进行生成实体的情况并不多， 大多数是进入零件模块后，从零件模块直接 调用草绘器，为此，我们的学习一般情况下 也要求直接进入零件模块，进入的方法：
2021/3/7
CHENLI
8
2.1.2 三维造型的一般过程
造型的一般顺序： 二维草绘→基础特征→放置特征
1．草绘平面的设置
可以用于草绘的平面有3种：
⑴软件提供的标准基准平面；
如：TOP、RIGHT、FRONT
⑵用基础实体特征上的表面作为草绘平面；
⑶可新建一个基准平面作为草绘平面；
2021/3/7
确定特征生成方向实际上是设定草绘平面在 哪一侧产生特征，或在双侧都创建特征；
当绘制完二维截面并退出草时，软件会 用一个
黄色箭头标示当前的特征生成方向（如上
图），它 2021/3/7
CHENLI
11
2.1.3 基准特征的操作
• 设计时，可选用软件提供的基准特征； 它包括3个相互正交的标准基准平面、一个 直角坐标系、一个特征的旋转中心；
CHENLI
9
2．草绘平面的放置
• 选定了草绘平面就相当于找到了绘图板； • 一般按软件的缺省方向放置“绘图板”；
• 指定放置时，选一个与绘图板垂直的面，用 其法线方向为参照方向，则绘图板可以有4种 放置方式:
• 即参照指向顶、底、左、右；如图：
2021/3/7
CHENLI
10
3．特征生成方向参数
基准点/基准轴/基准曲线/基准面/坐标系
2021/3/7
CHENLI
5
1．实体特征
实体特征是一类具有质量、体积等实体 属性的特征；
1）基础实体
①拉伸实体特征
②旋转实体特征
• 基础特征 ③扫描实体特征
④混合实体特征
⑤其它高级实体特征
2021/3/7
CHENLI
6
2）放置特征 • 须在基础实体特征上才能生成的特征；
3) 熟练掌握基本实体特征；能够应用拉伸
/旋转/扫描/混合及高级实体特征创建一 般零件；
2021/3/7
CHENLI
2
重点：基础实体特征 难点：高级实体特征的应用； 实训与作业：（见实训手册） 实训 1 二维草绘基本操作 实训 2 基础实体特征：拉伸/旋转/扫描 实训 3 基础实体特征： 混合 实训 4 高级实体特征：螺旋扫描/扫描混合/
2021/3/7
CHENLI
20
2）基本图元绘制
绘制图元工具如图示
2021/3/7
CHENLI
21
2）基本图元绘制
绘制图元工具如图示
直线/与图元相切直线/中心线
2021/3/7
CHENLI
22
2）基本图元绘制
绘制图元工具如图示
创建矩形
2021/3/7
CHENLI
23
2）基本图元绘制
绘制图元工具如图示
过程就是从无到有依次生成各种类型特征并 进行合理组合的过程 ；
2021/3/7
CHENLI
4
• 特征： 是PRO/E的基本操作单位 • 大类： ①实体特征②曲面特征③基准特征
本课程学习的特征有：
特征 实体 特征
曲面 特征
基准 特征
特征类型 基础实体特征 放置实体特征 基本曲面特征 操作曲面特征
基本特征 拉伸/旋转/扫描/混合/高级 圆孔/倒圆角/拔模/管道/壳/倒角/筋 拉伸/旋转/扫描/混合/高级 合并/面组
“文件”→ “新建”→ “零件” →命名→ “确定”
2021/3/7 完成草绘退出草CH绘ENL后I 即可生成实体模型1。8
主要使用的按钮
工具条
2021/3/7
CHENLI
19Biblioteka 2.2.2 二维草绘的操作
环境设置
图元绘制
草绘操作包括 图元编辑
尺寸标注
约束
• 1)环境设置
• “草绘”→“选项”→在“草绘器优先选 项”进行设置；
第二章 基础实体特征
教学要求
2.1 三维造型设计基础
2.2 二维草绘 2.3 拉伸实体特征
2.4 旋转实体特征 2.5 扫描实体特征
2.6 混合特征 2.7 高级实体特征
2021/3/7
CHENLI
1
教学要求
学时： 15（其中论理课6；实训课9） 目的要求：
1) 了解三维建模的预备知识；
2) 熟练掌握草绘操作；
• 2.曲面特征
曲面特征是一类无质量、无体积和厚度
的特征；
与实体特征在编辑上有较大差异； 但基本曲面的创建操作与实体特征操作 是相同的；
2021/3/7
CHENLI
7
3．基准特征
基准特征是基准点、基准轴、基 准曲线、基准面、坐标系的统称；
其无质量、无体积和厚度； 它是创建其它特征的参照依据；
用途：设计参 照、尺寸参照、 放置参照、轨迹线、特征操作对象等
圆心及点/同心圆/三点 圆/三切圆/正椭圆
2021/3/7
CHENLI
24
2）基本图元绘制
绘制图元工具如图示
2021/3/7
三点弧/同心弧/中心端 点弧/三切点弧/圆锥弧
CHENLI
25
2）基本图元绘制
绘制图元工具如图示
2021/3/7
圆角/椭圆角
CHENLI
26
2）基本图元绘制
绘制图元工具如图示
