第3章 基础特征建模
- 格式：ppt
- 大小：3.01 MB
- 文档页数：52
下载文档原格式
合集下载
solidworks-建模特征PPT课件
旋转切除
“旋转切除”特征是通过旋转草绘图形，从而在原有模型上去除材 料的特征。“旋转切除”特征与“旋转凸台/基体”特征的操作方法 基本一致，单击“旋转切除”按钮后，选择进行旋转切除的草绘图 形，并设置旋转轴，草绘图形旋转经过的区域将被切除,如下图所示。
扫描特征
扫描特征是指草图轮廓沿一条路径移动获得的特征，在扫描过程中 用户可设置一条或多条引导线，最终可生成实体或薄壁特征。 仅仅由扫描轮廓线和扫描路径构成的扫描特征被成为简单扫描特征， 即令扫描轮廓沿扫描路径运动形成扫描特征，此种扫描特征的特点 是每一个与路径垂直的截面尺寸都不发生变化,如下图所示。
面
等距距离方式 创建的基准面
关于“基准面”的详细创建过程，详见本书正文中的操作步骤。
基准轴
基准轴是创建其他特征的参照线，主要用于创建孔特征、旋转特征， 以及作为阵列复制与旋转复制的旋转轴，如下图所示。
关于“基准轴”的详细创建过程，详见本书正文中的操作步骤。
坐标系
在SolidWorks中，用户创建的坐标系，也被称为基准坐标，主要在 装配和分析模型时使用，在创建一般特征时，基本用不到坐标系， 如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
“点” 变形
变形特征
SolidWorks2012中文版从入门到精通——第3章：基础特征建模
SOLIDWORKS_2012中文版从入门到精通第三章基础特征建模在SW中，特征建模一般分为基础特征建模和附加特征建模两类。
基础特征建模是三维实体最基本的绘制方式，可以构成三维实体的基本造型，基础特征建模相当于二维草图中的基本图元，是最基本的三维实体绘制方式。
基础特征建模主要包括拉伸特征、拉伸切除特征、旋转特征、旋转切除特征、扫描特征与放样特征等。
一、特征建模基础SW提供了专用的“特征”工具栏，如下图所示，单击工具栏中的相应图标就可以对草图实体进行相应的操作，生成需要的特征模型。
二、参考几何体参考几何体主要包括基准面、基准轴、坐标系与点4个部分。
参考几何体操控板如下图：1、基准面基准面主要用于零件图和装配图中，可以利用基准面来绘制草图，生成模型的剖面视图，用于拔模特征中的中性面等。
SW提供了前视基准面、上视基准面和右视基准面3个默认的相互垂直的基准面。
创建基准面有6种方式，分别是：通过直线/点方式、点和平行面方式、夹角方式、等距距离方式、垂直于曲线方式与曲面切平面方式。
1、通过直线/点方式该方式创建的基准面有3种：通过边线、轴；通过草图线及点；通过三点。
2、点和平行面方式该方式用于创建通过点且平行于基准面或者面的基准面。
3、夹角方式该方式用于创建通过一条边线、轴线或者草图线，并与一个面或者基准面成一定角度的基准面。
4、等距距离方式该方式用于创建平行于一个基准面或面，并等距指定距离的基准面。
5、垂直于曲线方式该方式用于创建通过一个点且垂直于一条边线或者曲线的基准面。
6、曲面切平面方式该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。
2、基准轴基准轴通常在草图几何体或者圆周阵列中使用。
每一个圆柱和圆锥面都有一条轴线。
临时轴是由模型中的圆锥和圆柱隐含生成的，可以单击菜单栏中的“视图”→“临时轴”命令来隐藏或显示所有的临时轴。
创建基准轴有5种方式，分别是：直线/边线/轴方式、两平面方式、两点/顶点方式、圆柱/圆锥面方式与点和面/基准面方式。
实体特征建模
· 拉伸凸台/基体
❏ 拉伸特征由截面轮廓草图通过拉伸得到的。当拉伸一个轮廓时，需要选择 拉伸类型。拉伸PropertyManager定义拉伸特征的特点。拉伸可以是基体 （这种情形总是添加材料）、凸台（此情形添加材料，通常是在另一拉伸 上）、或切除（移除材料）。
❏ 拉伸凸台/基体是以一个或两个方向拉伸一草图或绘制的草图轮廓来生成一 实体。在基体特征中，大部分基体特征为拉伸。基准面：可以在零件或装 配体文档中生成基准面。可以使用基准面来绘制草图，生成模型的剖面视 图，以用于拔模特征中的中性面，等等。
♦ 路径对齐类型。该选项在方向/扭转类型中的随路径变化中被选择时可
用。当路径上出现少许波动和不均匀波动，使轮廓不能对齐时，可以 将轮廓稳定下来。包括扩两个选项：无，表示垂直于轮廓而对齐轮廓， 不进行纠正；最小扭转（只对于 3D 路径），用于阻止轮廓在随路径变 化时自我相交。我们选择第一项无。
♦ 合并切面。用于如果扫描轮廓具有相切线段，可使所产生的扫描中的
一个零件文件。
♦ 在前视基准面上绘制草图φ17.6的圆，如图3-2
所示。
♦ 单击【特征】工具栏上的【拉伸凸台/基体】
按钮 ，打开拉伸凸台/基体操控板。
♦ 对拉伸凸台/基体属性设置，在“从”中选择
“草图基准面”，在“方向1”中选择“给定 深度”，在深度 中输入“6.4”，如图3-3 所示。
图3-2 绘制草图
所选草图测量。
♦ 薄壁特征：选择薄壁特征并设定这些选项。 ♦ 类型：定义厚度的方向。单向：从草图以单一方向添加薄壁体积。如有
必要，单击 反向来反转薄壁体积添加的方向；两侧对称：通过使用 草图为中心，在草图两侧均等应用薄壁体积来添加薄壁体积；双向：在 草图两侧添加薄壁体积，方向1厚度 从草图向外添加薄壁体积，方 向2厚度 从草图向内添加薄壁体积。
❏ 拉伸特征由截面轮廓草图通过拉伸得到的。当拉伸一个轮廓时，需要选择 拉伸类型。拉伸PropertyManager定义拉伸特征的特点。拉伸可以是基体 （这种情形总是添加材料）、凸台（此情形添加材料，通常是在另一拉伸 上）、或切除（移除材料）。
❏ 拉伸凸台/基体是以一个或两个方向拉伸一草图或绘制的草图轮廓来生成一 实体。在基体特征中，大部分基体特征为拉伸。基准面：可以在零件或装 配体文档中生成基准面。可以使用基准面来绘制草图，生成模型的剖面视 图，以用于拔模特征中的中性面，等等。
♦ 路径对齐类型。该选项在方向/扭转类型中的随路径变化中被选择时可
用。当路径上出现少许波动和不均匀波动，使轮廓不能对齐时，可以 将轮廓稳定下来。包括扩两个选项：无，表示垂直于轮廓而对齐轮廓， 不进行纠正；最小扭转（只对于 3D 路径），用于阻止轮廓在随路径变 化时自我相交。我们选择第一项无。
♦ 合并切面。用于如果扫描轮廓具有相切线段，可使所产生的扫描中的
一个零件文件。
♦ 在前视基准面上绘制草图φ17.6的圆，如图3-2
所示。
♦ 单击【特征】工具栏上的【拉伸凸台/基体】
按钮 ，打开拉伸凸台/基体操控板。
♦ 对拉伸凸台/基体属性设置，在“从”中选择
“草图基准面”，在“方向1”中选择“给定 深度”，在深度 中输入“6.4”，如图3-3 所示。
图3-2 绘制草图
所选草图测量。
♦ 薄壁特征：选择薄壁特征并设定这些选项。 ♦ 类型：定义厚度的方向。单向：从草图以单一方向添加薄壁体积。如有
必要，单击 反向来反转薄壁体积添加的方向；两侧对称：通过使用 草图为中心，在草图两侧均等应用薄壁体积来添加薄壁体积；双向：在 草图两侧添加薄壁体积，方向1厚度 从草图向外添加薄壁体积，方 向2厚度 从草图向内添加薄壁体积。
中文版Creo 3.0基础教程 第3章 实体特征建模
实体特征建模
实体特征是将草绘剖截面通过拉伸、旋转或扫描创建出实体或曲面模型。该 特征是创建其他复杂特征造型的基础。在零件设计中经常使用这些特征作为载 体来添加或细化其他特征，从而创建出各种各样的零件造型。该特征类型主要 包括拉伸、旋转、扫描和螺旋扫描等。本章主要介绍各种实体特征的概念和各 个特征工具，并结合零件的具体造型详细介绍各实体特征的创建方法。此外， 还介绍一些基准特征的作用和创建方法。 通过本章的学习，读者需要掌握的内容如下： 特征的分类及功能 各基准特征的建立和操作 拉伸特征的创建方法 旋转特征的创建方法 扫描特征的创建方法 螺旋扫描特征的创建方法
平行混合特征 扫描混合特征 旋转混合特征
中文版Creo3.0基础教程
所有混合截面均位于平行平面上。 1. “混合”操控面板 2. 创建平行混合特征
“混合”操控面板
草绘截面
创建平行混合特征
中文版Creo3.0基础教程
扫描混合特征就是使截面沿着指定的轨迹进行扫描，生成实体，而且沿轨迹 的扫描截面可以是一组变化的截面，因此该特征有兼备混合特征的特性。 1. “扫描混合”操控面板
草绘基准曲线
中文版Creo3.0基础教程
在Creo Parametric3.0中，坐标系可以添加到零件和组件的参考特征中，是 创建特征的基础。基准坐标系包括：笛卡尔坐标、圆柱坐标和球坐标3种类型。 1. 通过三个平面 该方式是指通过指定三个平面的交点确定坐标系的原点。其中，所选第一个 平面法向方向指定X轴方向，第二个平面法向方向确定Y轴方向，选择第三个平 面将坐标系定位。
中文版Creo3.0基础教程
2. 创建偏移坐标基准点 偏移坐标基准点是通过 设置相对于所选参照坐标系 的偏移距离确定的一系列基 准点。 3. 创建域基准点 域基准点是在曲线、实 边或曲面上的任意位置创建 的基准点，是建模中用于分 析的点，主要用于标识一个 几何域的域点。创建域基准 点一般需要通过辅助特征才 能定义其准确位置。
实体特征是将草绘剖截面通过拉伸、旋转或扫描创建出实体或曲面模型。该 特征是创建其他复杂特征造型的基础。在零件设计中经常使用这些特征作为载 体来添加或细化其他特征，从而创建出各种各样的零件造型。该特征类型主要 包括拉伸、旋转、扫描和螺旋扫描等。本章主要介绍各种实体特征的概念和各 个特征工具，并结合零件的具体造型详细介绍各实体特征的创建方法。此外， 还介绍一些基准特征的作用和创建方法。 通过本章的学习，读者需要掌握的内容如下： 特征的分类及功能 各基准特征的建立和操作 拉伸特征的创建方法 旋转特征的创建方法 扫描特征的创建方法 螺旋扫描特征的创建方法
平行混合特征 扫描混合特征 旋转混合特征
中文版Creo3.0基础教程
所有混合截面均位于平行平面上。 1. “混合”操控面板 2. 创建平行混合特征
“混合”操控面板
草绘截面
创建平行混合特征
中文版Creo3.0基础教程
扫描混合特征就是使截面沿着指定的轨迹进行扫描，生成实体，而且沿轨迹 的扫描截面可以是一组变化的截面，因此该特征有兼备混合特征的特性。 1. “扫描混合”操控面板
草绘基准曲线
中文版Creo3.0基础教程
在Creo Parametric3.0中，坐标系可以添加到零件和组件的参考特征中，是 创建特征的基础。基准坐标系包括：笛卡尔坐标、圆柱坐标和球坐标3种类型。 1. 通过三个平面 该方式是指通过指定三个平面的交点确定坐标系的原点。其中，所选第一个 平面法向方向指定X轴方向，第二个平面法向方向确定Y轴方向，选择第三个平 面将坐标系定位。
中文版Creo3.0基础教程
2. 创建偏移坐标基准点 偏移坐标基准点是通过 设置相对于所选参照坐标系 的偏移距离确定的一系列基 准点。 3. 创建域基准点 域基准点是在曲线、实 边或曲面上的任意位置创建 的基准点，是建模中用于分 析的点，主要用于标识一个 几何域的域点。创建域基准 点一般需要通过辅助特征才 能定义其准确位置。

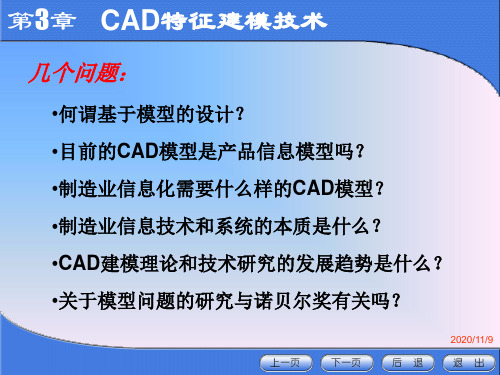

CAD特征建模技术PPT课件
第3章 CAD特征建模技术
第1节 特征技术概述
★特征的分类
Luby将特征分为：
◆宏特征：总体
◆微特征：细节
2020/11/9
第3章 CAD特征建模技术
第1节 特征技术概述
★特征的分类
Laakko和Mantyla将特征分为：
◆特征类：包含几何信息的模板；
◆特征实例：具体应用的特征个体
2020/11/9
◆管理特征： ◆材料特征： ◆技术特征： ◆精度特征： ◆装配特征： ◆形状特征：
2020/11/9
第3章 CAD特征建模技术
第1节 特征技术概述
★特征间的关系
◆特征间是相互联系的；
◆反映为特征类和特征对象之间的关系：
♠特征类：对特征所有相同性质和属性的抽象概括； ♠特征对象：特征类的一个具体实例； ◆相互之间的关系： ♠ AIO(An instance of)：联系，所属关系 ♠ CONT(Connect to)：邻接关系 ♠ REF(Reference)：参考、引用 ♠ IST(Is subordinated to)：附属关系
2020/11/9
• 以资源可重用、系统可重构为模式的复杂产品建 模、分析、仿真、优化一体化的设计技术已成为 国际数字化设计技术发展的重要趋势。如何在产 品数字化设计中充分发挥产品模型的信息载体和 支撑作用是资源可重用的核心问题；系统可重构 的本质是在充分保障现有系统用户利益基础上实 现的有效信息、经验、知识等的融合与重用，产 品信息模型是符合用户利益的集成与继承合理粒 度。因而，以模型为基础的信息集成与继承理论、 方法和实现技术研究处于新一代数字化设计技术 研究领域的核心地位。
• 关于制造业信息系统演化规律的研究；
• 关于信息“集成”与“继承”基本理论的研 究；

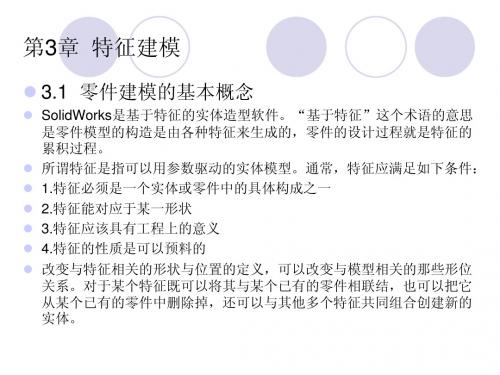

第3章 特征建模
（2）两侧对称 从草图基准面以顺时针和逆时针两个方向生成旋转特征，两个方向的旋 转角度相同，旋转轮廓草图位于旋转角度的中央。 （3）双向 从草图基准面以顺时针和逆时针两个方向生成旋转特征，两个方向旋转 角度为属性管理器中设定的值。 3．薄壁特征旋转 在旋转形成特征时，SolidWorks提供了旋转为薄壁特征的功能。如果选 中“旋转”属性管理器中的“薄壁特征”复选框，可以旋转为薄壁特征， 否则旋转为实体特征。
3.4.2 拉伸切除特征
拉伸切除特征是SolidWorks中最基础的特征之一，也是最常用的特征建 模工具。拉伸切除是在给定的基体上，按照设计需要进行拉伸切除。 拉伸切除特征的操作步骤如下： （1）执行拉伸切除命令 在草图编辑状态下，利用“插入”→“切除”→“拉伸”菜单命令，或 者单击“特征”工具栏上的“拉伸切除”图标按钮，此时系统出现“切 除-拉伸”属性管理器。 （2）设置属性管理器 按照设计需要对“拉伸”属性管理器进行参数设置，然后单击属性管理 器中的“确定”图标按钮。
3.5.3 拔模特征
拔模特征是以指定的角度斜削模型中所选的面。拔模特征是模具设计中 常采用的方式，其应用之一可使型腔零件更容易脱出模具。可以在现有 的零件上插入拔模，或者在拉伸特征时进行拔模，也可以将拔模应用到 实体或曲面模型。 1．中性面拔模 在中性面拔模中，中性面不仅是确定拔模的方向，而且也是作为拔模的 参考基准。使用中性面拔模可拔模一些外部面、所有外部面、一些内部 面、所有内部面、相切的面或者内部和外部面组合。 2．分型线拔模 分型线拔模可以对分型线周围的曲面进行拔模，分型线可以是空间曲线。 如果要在分型线上拔模，可以首先插入一条分割线来分离要拔模的面， 也可以使用现有的模型边线，然后再指定拔模方向，也就是指定移除材 料的分型线一侧。 3．阶梯拔模 阶梯拔模为分型线拔模的变体。阶梯拔模用为拔模方向的基准面旋转而 生成一个面，这将产生小面，代表阶梯。

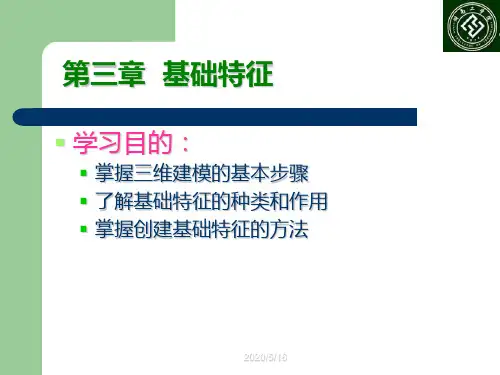

第三章 基础特征
2019/5/29
螺旋扫描特征（操作选项说明）
2019/5/29
螺旋扫描特征（范例示意图）
2019/5/29
注意：
1.用螺旋扫描特征进行建模时，应首先明确其旋 转中心线和轮廓线。
2.扫描剖面放置在轮廓线的起点（起始箭头所在 的一端），若更改轮廓线起点，可使用【起始点】 命令。
返
螺旋扫描创建实例
旋转轴？ （5）混合特征的不同截面间有什么要求？如何实现？
2019/5/29
2．上机题
分别制作如下图所示模型
2019/5/29
2019/5/29
特征深度的探讨（范例2）
2019/5/29
特征深度的探讨（范例3）
返 拉伸特征综合实例 回
2019/5/29
3.2 旋转特征
旋转是将截面绕着一条中心线旋转，做出一个旋转体。
2019/5/29
旋转特征（操作选项说明）
2019/5/29
旋转特征（范例操作示意图）
2019/5/29
2019/5/29
特征深度的探讨
4. 穿透 ( ) - 拉伸截面，使之与所有曲面相交。 使用此选项，在特征到达最后一个曲面时将其 终止。
5. 穿至 ( ) - 将截面拉伸，使其与选定曲面或平 面相交。
6. 到选定项 ( ) - 将截面拉伸至一个选定点、曲 线、平面或曲面。
2019/5/29
ห้องสมุดไป่ตู้
特征深度的探讨（范例1）
回
扫描混合特征
扫描混合特征为扫描特征与混合特征的综合，需要 单一轨迹（原始轨迹）和多个截面。
垂直于原始轨迹：截面在整个长度上保持垂直于 “原始轨迹”。
轴心方向：沿“轴心方向”看去，截面将保持与 “原始轨迹”垂直。
螺旋扫描特征（操作选项说明）
2019/5/29
螺旋扫描特征（范例示意图）
2019/5/29
注意：
1.用螺旋扫描特征进行建模时，应首先明确其旋 转中心线和轮廓线。
2.扫描剖面放置在轮廓线的起点（起始箭头所在 的一端），若更改轮廓线起点，可使用【起始点】 命令。
返
螺旋扫描创建实例
旋转轴？ （5）混合特征的不同截面间有什么要求？如何实现？
2019/5/29
2．上机题
分别制作如下图所示模型
2019/5/29
2019/5/29
特征深度的探讨（范例2）
2019/5/29
特征深度的探讨（范例3）
返 拉伸特征综合实例 回
2019/5/29
3.2 旋转特征
旋转是将截面绕着一条中心线旋转，做出一个旋转体。
2019/5/29
旋转特征（操作选项说明）
2019/5/29
旋转特征（范例操作示意图）
2019/5/29
2019/5/29
特征深度的探讨
4. 穿透 ( ) - 拉伸截面，使之与所有曲面相交。 使用此选项，在特征到达最后一个曲面时将其 终止。
5. 穿至 ( ) - 将截面拉伸，使其与选定曲面或平 面相交。
6. 到选定项 ( ) - 将截面拉伸至一个选定点、曲 线、平面或曲面。
2019/5/29
ห้องสมุดไป่ตู้
特征深度的探讨（范例1）
回
扫描混合特征
扫描混合特征为扫描特征与混合特征的综合，需要 单一轨迹（原始轨迹）和多个截面。
垂直于原始轨迹：截面在整个长度上保持垂直于 “原始轨迹”。
轴心方向：沿“轴心方向”看去，截面将保持与 “原始轨迹”垂直。

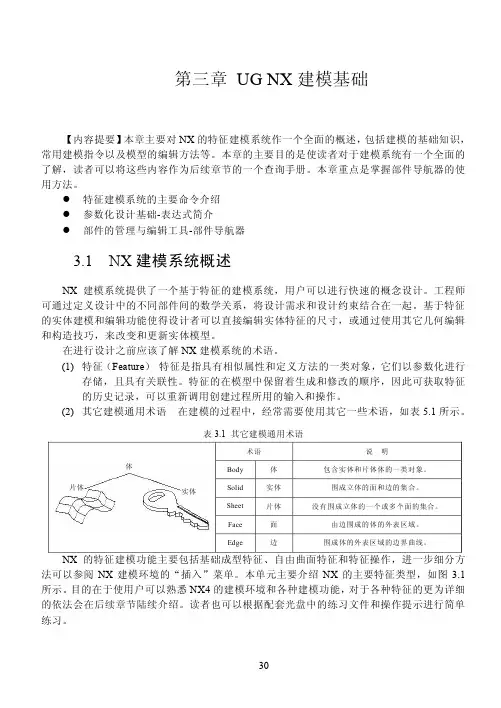

UG4.0教程第三章 特征建模基础
表 3.1 其它建模通用术语
术语
说明
体
Body
体
包含实体和片体体的一类对象。
片体
实体
Solid Sheet
实体 片体
围成立体的面和边的集合。 没有围成立体的一个或多个面的集合。
Face
面
由边围成的体的外表区域。
Edge
边
围成体的外表区域的边界曲线。
NX 的特征建模功能主要包括基础成型特征、自由曲面特征和特征操作，进一步细分方 法可以参阅 NX 建模环境的“插入”菜单。本单元主要介绍 NX 的主要特征类型，如图 3.1 所示。目的在于使用户可以熟悉 NX4 的建模环境和各种建模功能，对于各种特征的更为详细 的依法会在后续章节陆续介绍。读者也可以根据配套光盘中的练习文件和操作提示进行简单
在进行设计之前应该了解 NX 建模系统的术语。 (1) 特征（Feature） 特征是指具有相似属性和定义方法的一类对象，它们以参数化进行
存储，且具有关联性。特征的在模型中保留着生成和修改的顺序，因此可获取特征 的历史记录，可以重新调用创建过程所用的输入和操作。 (2) 其它建模通用术语 在建模的过程中，经常需要使用其它一些术语，如表 5.1 所示。
在对放置面为平面的标准成型特征进行定位时，需要注意以下要点：
(1) 特征定位必须首先选择目标体上的定位基准，然后选择工具体上的定位基准。 (2) 所选的目标定位基准会向首先放置面内进行投影，然后测量距离。 (3) 当现有的目标实体无法找到定位基准时，通常会利用相关基准平面进行辅助定位。 (4) 对于孔和圆台系统已经默认选中中心点作为工具定位基准。 (5) 对于矩形腔/凸垫和键槽已经默认创建两条中心线，可以选作定位基准。
3.3.3 沿导线扫描（Sweep Along Guide）

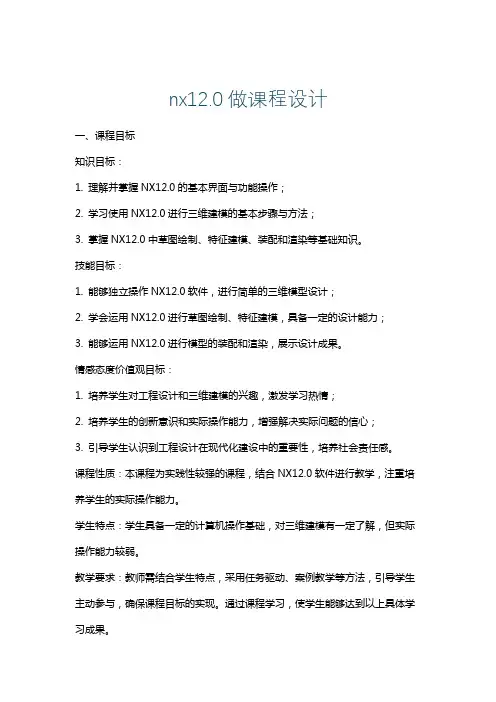

nx12.0做课程设计
nx12.0做课程设计一、课程目标知识目标：1. 理解并掌握NX12.0的基本界面与功能操作；2. 学习使用NX12.0进行三维建模的基本步骤与方法；3. 掌握NX12.0中草图绘制、特征建模、装配和渲染等基础知识。
技能目标：1. 能够独立操作NX12.0软件，进行简单的三维模型设计；2. 学会运用NX12.0进行草图绘制、特征建模，具备一定的设计能力；3. 能够运用NX12.0进行模型的装配和渲染，展示设计成果。
情感态度价值观目标：1. 培养学生对工程设计和三维建模的兴趣，激发学习热情；2. 培养学生的创新意识和实际操作能力，增强解决实际问题的信心；3. 引导学生认识到工程设计在现代化建设中的重要性，培养社会责任感。
课程性质：本课程为实践性较强的课程，结合NX12.0软件进行教学，注重培养学生的实际操作能力。
学生特点：学生具备一定的计算机操作基础，对三维建模有一定了解，但实际操作能力较弱。
教学要求：教师需结合学生特点，采用任务驱动、案例教学等方法，引导学生主动参与，确保课程目标的实现。
通过课程学习，使学生能够达到以上具体学习成果。
二、教学内容1. NX12.0软件界面及基本操作：介绍NX12.0的界面布局、工具栏、命令栏等基本组成部分，学习基本的文件操作、视图控制等操作方法。
- 教材章节：第一章 NX12.0概述与基本操作2. 草图绘制：学习 NX12.0 中草图绘制工具的使用，掌握草图约束、尺寸标注等技巧。
- 教材章节：第二章 草图绘制3. 特征建模：学习使用NX12.0进行基础特征、草图特征、放置特征等建模操作，掌握三维建模的基本方法。
- 教材章节：第三章 特征建模4. 装配设计：介绍NX12.0装配设计的基本概念和方法，学习组件的添加、约束、调整等操作。
- 教材章节：第四章 装配设计5. 渲染与动画：学习使用NX12.0进行模型渲染、动画制作等操作，掌握如何展示设计成果。
- 教材章节：第五章 渲染与动画6. 综合实例：结合前面所学知识，进行一个综合实例的讲解和操作，巩固所学内容。

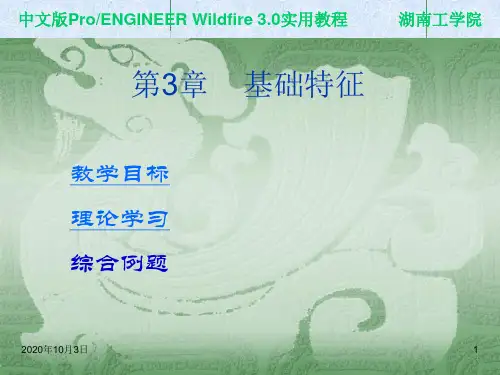

基础特征(1).ppt
中中 中文文文版版版PrPPorr/ooE//NEEGNNIGGNIIENNEEEREERRWWWildiillfddirffeiirr2ee.033实..00实实用用用教教教程程程 清华湖湖大南南学工工出学学版院院社
第3章 基础特征
教学目标 理论学习 综合例题
2020年10月3日
1
3.1 教学目标
本章所述特征均由二维截面经过拉伸、旋转、扫描等方式生成，因为 特征截面以草图的方式绘制，因此这种建模方式又称为零件建模的草绘特 征。
在零件建模过程中可使用草绘特征增加材料或去除材料。
2020年10月3日
6
3.2.1 零件建模基础
进入零件模块步骤
单击主菜单"文件"命令后,在子菜单中选择"新建"选项,或用鼠标直接在工具 栏中单击"新建"工具图标 ,系统将弹出一个"新建"对话框,如3-1图所示; 在"类型"下选中"零件"选项,在子类型下选中"实体", 取消使用缺省模板,单击确定按钮,系统又弹出一个新的对话框 ,如图3-2所示:
2020年10月3日
3-2 新文件选项卡
3-1 新建对话框
7
3.2.1 零件建模基础
在该对话 框中选择 合适的模 板后,单击" 确定"按钮, 此时就可 进入新建 的零件绘 制模式环 境中如图 3-3所示:
2020年10月3日
3-3零件工作界面
8
3.2.1 零件建模基础
模型树
3-4 模型树
2020年10月3日
掌握知识：通过本章的学习，可使读者 初步掌握Pro/ENGINEER的零件建模方 法，为后续章节的学习奠定良好的基础。
第3章 基础特征
教学目标 理论学习 综合例题
2020年10月3日
1
3.1 教学目标
本章所述特征均由二维截面经过拉伸、旋转、扫描等方式生成，因为 特征截面以草图的方式绘制，因此这种建模方式又称为零件建模的草绘特 征。
在零件建模过程中可使用草绘特征增加材料或去除材料。
2020年10月3日
6
3.2.1 零件建模基础
进入零件模块步骤
单击主菜单"文件"命令后,在子菜单中选择"新建"选项,或用鼠标直接在工具 栏中单击"新建"工具图标 ,系统将弹出一个"新建"对话框,如3-1图所示; 在"类型"下选中"零件"选项,在子类型下选中"实体", 取消使用缺省模板,单击确定按钮,系统又弹出一个新的对话框 ,如图3-2所示:
2020年10月3日
3-2 新文件选项卡
3-1 新建对话框
7
3.2.1 零件建模基础
在该对话 框中选择 合适的模 板后,单击" 确定"按钮, 此时就可 进入新建 的零件绘 制模式环 境中如图 3-3所示:
2020年10月3日
3-3零件工作界面
8
3.2.1 零件建模基础
模型树
3-4 模型树
2020年10月3日
掌握知识：通过本章的学习，可使读者 初步掌握Pro/ENGINEER的零件建模方 法，为后续章节的学习奠定良好的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.6 习题
3
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
拉伸特征的操作步骤如下: 1．选择拉伸类型
Pro/E将类似的实体造型和曲面造型命令融合在一起，因此拉伸
特征既可以建立拉伸实体，也可以建立拉伸曲面，用户可以在“拉 伸特征”操控面板中选取不同的命令进行操作，其中薄壁厚度和薄
16
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
旋转特征是将二维特征截面绕中心轴旋转生成的特征，旋转特征适用
于生成回转类实体，如轴类零件实体。旋转特征分为创建增加材料旋转特
征与去除材料旋转特征，用户可根据需要对这两种拉伸特征进行选择性使 用。调用旋转特征命令的方法可采用选单命令和图标命令两种方法。 （1）选单命令：执行“插入”→“旋转”命令。 （2）图标命令：单击“基础特征”工具栏中的图标按钮。
3.2 旋转特征建模
（8）绘制好草绘曲线后，选取“创建2点中心线”命令，在阶梯轴截
面草绘图形下部的直线的两端绘制一条中心线。
（9）单击“ ”按钮，继续当前部分，此时在“绘图区”中显示默认 360°的旋转结果，如图3.17所示。
21
Pro/ENGINEER野火5.0机械设计0）在“旋转特征”操控面板中输入旋转角度值，本例为360，如图 3.18所示，然后单击“对号”按钮，系统应用并保存在工具中所做的所有更 改，然后自动关闭工具操控板。 注意：“旋转特征”操控面板选项与“拉伸特征”操控面板选项基本 一致，主要区别是在“旋转特征”操控面板选项中多了一个设置旋转轴选 项。 （11）此时绘图区中显示如图3.19所示阶梯轴旋转结果。
25
Pro/ENGINEER野火5.0机械设计基础及应用
3.3 扫描特征建模
扫描特征是将一个二维特征截面沿指定的轨迹曲线进行扫描而生成的
特征，可以扫描出实体或者曲面。调用扫描特征命令的方法可采用选单命
令和图标命令两种方法。 （1）菜单命令：执行“插入”→“扫描”命令。 （2）图标命令：单击“基础特征”工具栏中的图标按钮。
10
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
（6）系统弹出“草绘”对话框，在“模型树”面板中选取“FRONT”
平面作为草绘平面，其他选项采用系统默认，如图3.7所示，然后单击“确
定”按钮。 （7）草绘截面，在草绘环境中绘制工字钢的截面图形，绘制好的截面
图形如图3.8所示。
第3章 基础特征建模
主讲教师：××× ×××大学 ××学院
3 基础特征建模
Pro/E是以特征为基础进行参数化造型的软件。它将一些具有代表性 的几何形体定义为特征，并将其所有尺寸作为可变参数。特征的本质是 由二维截面进行基本的三维几何操作，产品的生成过程实质上就是多个 特征的叠加过程。 基础特征是基本的实体及曲面的构建方法。在Pro/E中，基础特征包
6
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
7
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
（2）新建零件文件，选取“文件”→“新建”选单命令，出现“新建”对话 框，在“类型”框架中选取“零件”单选按钮，在“子类型”框架中选取“实体”单
选按钮，环境默认的选项就是这两个选项，在名称文本框内输入“GZG-001”，
5
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
3.1.2 拉伸特征示例
使用拉伸特征，完成如图3.1所示的10号工字钢
零件模型。 具体操作步骤如下。
（1）设置工作目录，选取“文件”→“设置工
作目录”选单命令，出现“选取工作目录”对话框， 如图3.2所示，选取合适的工作目录以保存文件，然 后单击“确定”按钮。
壁延伸方向在选择薄壁按钮后出现。
4
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
2．绘制拉伸截面 建议用户尽量在拉伸模式下进行草绘，不建议选择草绘基准曲 线作为拉伸的草图。这种方法的缺点是草绘的基准曲线和拉伸特 征之间没有关联性，针对草绘基准曲线的修改不会引起拉伸特征 的变化。 3．设定拉伸特征高度 4．改变拉伸方向
定”按钮，此时模型树中就生成了刚添加的基准平面。
注意：设置参照平面时，参照平面的选项有穿过、 偏移、平行、法向4种，用户可根据不同需要进行设置。
23
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
（14）单击“工程特征”工具条中的“ ”图标按钮，打开“拉伸特征”操控
面板，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，系统弹 出“草绘”对话框，在“模型树”面板中选取平面作为草绘平面，其他选项采
图3.12所示，则可打开如图3.10所示的拉伸特征操控面板，对拉伸参数进行 编辑。
（12）保存文件，将所绘制的实体模型进行存盘。
15
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
3.1.3 拉伸特征总结
拉伸特征建模时，三维特征截面绘制要点如下。
（1）要注意在新建零件时选取国际单位“毫米•牛顿•秒mmns_part_solid” 作为模板。 （2）拉伸实体特征的截面必须是封闭的，草绘图形中不能有多余图元， 去除草绘图形中多余图元的技巧要逐步积累。
3.1 拉伸特征建模
注意：Pro/E缺省的零件模板是inlbs_part_solid（英寸-磅-秒），中国采用 公制，因此，在使用时需要把模板设定为mmns_part_solid（毫米-牛顿-秒）。 除了上述的修改方法外，还可以选择“工具”→“选项”选单命令，在“选项” 对话框中输入“template_solidpart”，单击“浏览”命令按钮，选择Pro/E安装目 录下的templates文件夹中的“mmns_part_solid.part”文件，将其作为缺省模板， 最好的方法是配置“Config.pro”文件。另外需要注意的是，Pro/E的文件名不支 持汉字，也不允许有空格。 （4）在零件模式中，单击“工程特征”工具条中的图标，打开“拉伸特征” 操控面板，如图3.5所示。 （5）单击“放置”按钮，在弹出的上滑面板中，如图3.6所示，单击“定义” 按钮。
然后自动关闭工具操控板，则生成如图3.13所示的阶梯轴模型。 （17）保存文件，将所绘制的实体模型进行存盘。
3.2.3 旋转特征总结
旋转特征建模时，三维特征截面绘制要点如下： （1）旋转实体特征的截面必须是封闭的，旋转曲面特征的截面可以 是不封闭的。 （2）二维特征截面必须在中心线的一侧，否则不能进行旋转操作。 （3）如果二维特征截面中包含多条中心线，则系统以第一条中心线 为旋转轴。
用系统默认，然后单击“确定”按钮，绘制如图3.22所示的键槽截面草绘图
形。 （15）单击继续当前部分按钮，此时打开“拉伸特征”操控面板，如 图3.23所示，单击面板上的反向“”与去除材料“”按钮。
24
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
（16）然后单击系统应用并保存按钮，保存在工具中所做的所有更改，
17
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
3.2.1 旋转特征的操作步骤
旋转特征的操作步骤与拉伸特征的操作步骤类似，同样遵循以下步骤。 （1）选择旋转类型。
（2）绘制旋转截面。
（3）设定旋转角度。 3.2.2 旋转特征示例 使用旋转特征，完成图3.13所示的旋转轴零件模型。
形进行编辑。如果选取编辑选单，此时环境中显示三维模式下的尺寸值，
这些尺寸值是用于创建驱动尺寸的注释元素，也就是Pro/E的三维标注。
14
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
（11）如果需要修改实体模型的参数，可以在“模型树”面板中选取“拉
伸1”图标“ ”节点，单击鼠标右键，在弹出式选单中选取“编辑定义”命令，如
22
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
（12）创建基准平面，阶梯轴创建好以后，下一 步进行键槽的创建。此时需要新建一个基准平面以绘 制键槽截面，单击基准平面工具“ ”按钮，打开“基 准平面”对话框，如图3.20所示。 （13）在模型树中选取“TOP”平面作为参照平面， 在平移文本框中输入“7”，如图 3.21所示，单击“确
19
Pro/ENGINEER野火5.0机械设计基础及应用
3.2 旋转特征建模
（6）系统弹出“草绘”对话框，在“模型树”面板中选取“FRONT”平面
作为草绘平面，其他选项采用系统默认。
（7）草绘截面，在草绘环境中绘制阶梯轴的截面图形，绘制好的截 面图形如图3.16所示。
20
Pro/ENGINEER野火5.0机械设计基础及应用
27
Pro/ENGINEER野火5.0机械设计基础及应用
取消系统默认的“使用缺省模板”复选框的选择，如图3.3所示，单击“确定” 按钮。
（3）在新文件选项列表框中选取“mmns_part_solid”作为模板，如图3.4
所示，单击“确定”按钮。
8
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
9
Pro/ENGINEER野火5.0机械设计基础及应用
13
Pro/ENGINEER野火5.0机械设计基础及应用
3.1 拉伸特征建模
注意：“拉伸特征”操控面板的选项有拉伸为实体、拉伸为曲面、拉伸 方式选项、输入深度值文本框、反向拉伸、去除材料、加厚草绘、加厚草 绘厚度、加厚草绘选项，用户可根据具体设计意图选择不同的操作。 （10）此时，如果需要修改草绘图形的参数，可以在“模型树”面板中选 取“拉伸1”图标节点下的“ ”草绘图标，单击鼠标右键，在弹出式选单中选 取“编辑定义”命令，如图3.11所示，则可进入前面的草绘环境中对草绘图
