石油大学VSP技术讲义(石油勘探必看啊 )

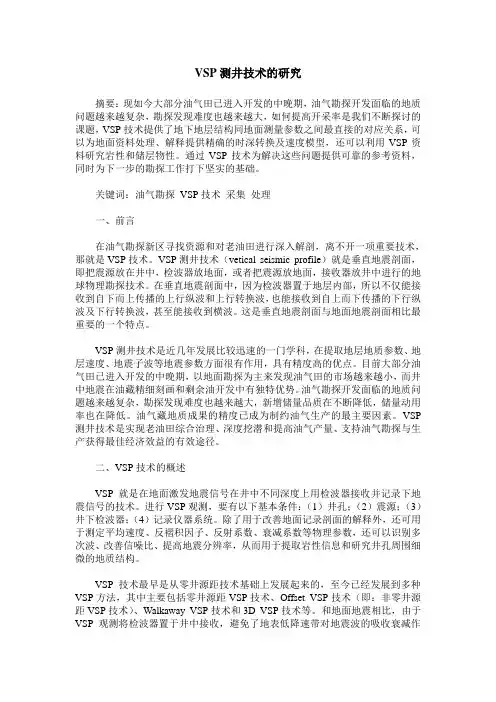

VSP测井技术的研究摘要：现如今大部分油气田已进入开发的中晚期，油气勘探开发面临的地质问题越来越复杂，勘探发现难度也越来越大，如何提高开采率是我们不断探讨的课题，VSP技术提供了地下地层结构同地面测量参数之间最直接的对应关系，可以为地面资料处理、解释提供精确的时深转换及速度模型，还可以利用VSP资料研究岩性和储层物性。

通过VSP技术为解决这些问题提供可靠的参考资料，同时为下一步的勘探工作打下坚实的基础。

关键词：油气勘探VSP技术采集处理一、前言在油气勘探新区寻找资源和对老油田进行深入解剖，离不开一项重要技术，那就是VSP技术。

VSP测井技术（vetical seismic profile）就是垂直地震剖面，即把震源放在井中，检波器放地面，或者把震源放地面，接收器放井中进行的地球物理勘探技术。

在垂直地震剖面中，因为检波器置于地层内部，所以不仅能接收到自下而上传播的上行纵波和上行转换波，也能接收到自上而下传播的下行纵波及下行转换波，甚至能接收到横波。

这是垂直地震剖面与地面地震剖面相比最重要的一个特点。

VSP测井技术是近几年发展比较迅速的一门学科，在提取地层地质参数、地层速度、地震子波等地震参数方面很有作用，具有精度高的优点。

目前大部分油气田已进入开发的中晚期，以地面勘探为主来发现油气田的市场越来越小，而井中地震在油藏精细刻画和剩余油开发中有独特优势。

油气勘探开发面临的地质问题越来越复杂，勘探发现难度也越来越大，新增储量品质在不断降低，储量动用率也在降低。

油气藏地质成果的精度已成为制约油气生产的最主要因素。

VSP 测井技术是实现老油田综合治理、深度挖潜和提高油气产量、支持油气勘探与生产获得最佳经济效益的有效途径。

二、VSP技术的概述VSP就是在地面激发地震信号在井中不同深度上用检波器接收并记录下地震信号的技术。

进行VSP观测，要有以下基本条件：（1）井孔；（2）震源；（3）井下检波器；（4）记录仪器系统。

河南油田先后在河南、新疆、内蒙古、陕西等地进行石油勘探，具有完备的勘探信息采集处理解释系统。

ＶＳＰ是一种井中地震观测技术，作为一项前沿新兴技术，ＶＳＰ测井技术对特殊藏气条件下的勘探，能起到更直接、有效的作用，工作人员应加强对其的研究，从而充分发挥此种技术在油田勘探的作用。

一、VSP测井技术在油田勘探开发中的重要性ＶＳＰ测井即垂直地震剖面法，是一种井中地震观测技术，其中的主要原理是，工作人员将检波器放在井中，在地表附近中一点激发地震波，然后在工作人员在地面测线的检波点上进行观测，能够接收到在其中传播的上行波和下行波，将其运用在油井勘探中具有以下几个方面重要作用：第一，波的运动学和动力学具有明显、直接、灵敏的特点。

工作人员运用ＶＳＰ测井技术进行油田的勘测与开发，能够通过查看波场的分布位置，通过分析地质剖面的垂向变化，能够帮助工作人员立即寻找出其中的变化。

第二，工作人员通过运用ＶＳＰ测井技术主要测定井下油、气、水层的岩石物理性质，监测各油层的工作情况，检查开发井的技术状况等，是开发井采取作业措施和进行油田开发调整的重要依据。

二、VSP测井技术在河南油田项目中油田勘探开发中的应用１．三维地震精细解释三维地震解释技术是指对三维地震勘探资料的三度空间的立体解释，及对地震属性的全面利用，以泌阳为例，该地区位于河南省南部，在泌阳凹陷的北部的斜坡部分，具有不同的鼻状构造，发育有小断块、小断鼻和地层不整合油藏。

工作人员应根据泌阳的特点，运用ＶＳＰ测井技术进行三维地震解释工作。

第一，工作人员需要进行储层分布预测、三维地质建模工作，从而对油田的勘测与开发工作进行设计，其中的主要内容有井网部署、优化开发技术政策研究等几方面，从而进行精细三维地震油顶构造图偏移归位处理解释工作，需要工作人员根据油田的特点明确的确定出断层的位置，了解断层的明显特征。

第二，泌阳凹陷属于中小型陆相湖盆碎屑岩沉积盆地，具有较多沉积，并且存在多种岩性共存的特点，在地震勘测过程中，会导致地震波的传播产生不均匀的变化，所以勘测人员需要对地震波的速度进行仔细分析，从而建立三维地震解释模型。

FMU FMU FMU FMU
BA99220122x1x /8/2
Rig Multiplex Unit
Printer / Plotter
Field Interface
2021/8/2
16
BA99220122w1w/8/2
Tomex portable field system 17
Tomex field system
Each Field Multiplex Unit (FMU) can handle up to 8 hydrophones or geophone strings.
2021/8/2
7
井 下 检 波 器 照 片
2021/8/2
从法国CGG公司引进的S、S3、H3型井下检波器具 有直径小、重量轻、易操作等特点；可用于小井
径、大斜度井及全裸眼井的VSP观测。
8
(3) 多 级 三 分 量 VS P井 下 检 波 器 2021/8/2
多级三分量VSP井下检波 器—由法国CGG公司和法国 石油学院共同研制，其特点 是：多级三分量，同时可记 录12道，配备井下数字化系 统。该检波器的组成部分包 括：井下主接收器、三个三 轴向的卫星型检波器的接收 器、地面接口仪和指令控制 仪。
第二讲 VSP的野外采集技术
• 一震源 • 二井下检波器 • 三地面记录仪器 • 四VSP观测系统
2021/8/2
1
对震源的要求
2、对震源的要求：
（1）震源频带宽，具有丰富的高频成分； （2）具有足够的为测量地下地质目标层所需的 能量； （3）具有良好且稳定的震源子波，即震源子波 的一致性要好； （4）与震源有关的干扰尽量少； （5）震源类型、组合方式及各种参数选取要合 理。

VSP技术综述1前言垂直地震剖面技术（简称VSP技术）是一种垂直地震剖面是一种地面激发、井中接收的地震观测技术。

与地面地震相比, VSP技术中，地震波少经过一次地表低速带，其得到的地震资料的信噪比要好, 分辨率高, 波的运动学和动力学特征更加明显。

本文综合了一部分前人的研究成果，简要介绍了vsp技术的原理、采集和处理等方面的内容，并阐述了VSP的一些优缺点。

1.1研究目的及意义常规地震勘探是在地面激发地震波、地面布置检波器接收的一种勘探手段，这种勘探手段所得的剖面是常规地震剖面。

随着油田勘探开发难度的增大，常规勘探手段所得到的地震资料精度已经无法满足勘探的需要。

因此，出现了在地面激发、井中接收，利用直达波和反射波研究井旁构造和岩性的地震勘探方法。

这种方法就是垂直地震剖面法，简称为VSP(Vertical Seismic Profiling)方法。

VSP技术是一种检波器沿井孔放置，在地层内部接收地震波的方法。

与地面地震相比，VSP资料具有信噪比高、分辨率高、波的运动学和动力学特征明显等优点。

由于VSP观测系统中接收到的地震记录只穿过一次低降速带，地震波能量特别是高频成分相对于地面地震损失减少，具有更高的分辨率；VSP记录中既包含上行波，又包含下行波，波场信息丰富；VSP技术提供了地下地层结构同地面测量参数之间最直接的对应关系，可以为地面地震资料处理解释提供精确的时深转换及速度模型，可以可靠地识别地震反射层的地质层位，改善地面地震资料的解释效果，甚至可以利用VSP资料直接研究岩性和储层物性。

所以，VSP技术是一种很有前途的地震观测技术，研究VSP技术的理论及应用也有很重要的实际意义[3]。

1.2国内外研究及应用现状40 年代，一些前苏联科学家研制了体系完全的VSP野外采集系统及其相应的处理、解释理论，这使VSP 技术发展成为了一套完整的、独立的、新颖的观测体系。

在1973 年，加尔彼林院士出版了专著《垂直地震剖面》，这本书对前苏联十多年的研究工作做了很好的总结，为VSP 技术的发展奠定了坚实的基础[3]。
