单片机模拟信号采集

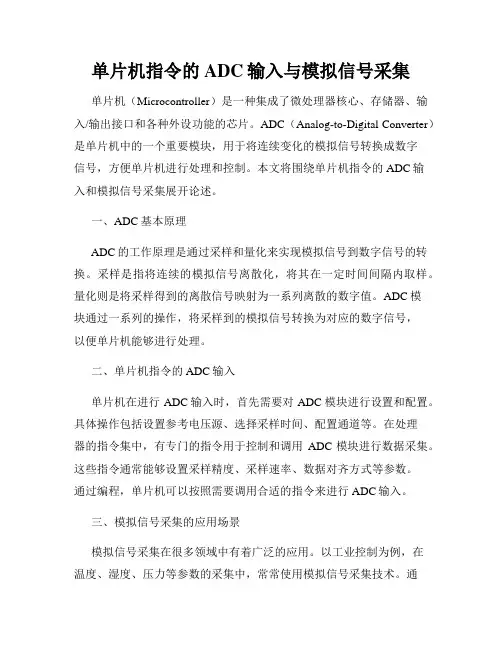

单片机指令的ADC输入与模拟信号采集单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出接口和各种外设功能的芯片。

ADC（Analog-to-Digital Converter）是单片机中的一个重要模块，用于将连续变化的模拟信号转换成数字信号，方便单片机进行处理和控制。

本文将围绕单片机指令的ADC输入和模拟信号采集展开论述。

一、ADC基本原理ADC的工作原理是通过采样和量化来实现模拟信号到数字信号的转换。

采样是指将连续的模拟信号离散化，将其在一定时间间隔内取样。

量化则是将采样得到的离散信号映射为一系列离散的数字值。

ADC模块通过一系列的操作，将采样到的模拟信号转换为对应的数字信号，以便单片机能够进行处理。

二、单片机指令的ADC输入单片机在进行ADC输入时，首先需要对ADC模块进行设置和配置。

具体操作包括设置参考电压源、选择采样时间、配置通道等。

在处理器的指令集中，有专门的指令用于控制和调用ADC模块进行数据采集。

这些指令通常能够设置采样精度、采样速率、数据对齐方式等参数。

通过编程，单片机可以按照需要调用合适的指令来进行ADC输入。

三、模拟信号采集的应用场景模拟信号采集在很多领域中有着广泛的应用。

以工业控制为例，在温度、湿度、压力等参数的采集中，常常使用模拟信号采集技术。

通过将传感器输出的模拟信号经过ADC转换为数字信号，可以方便地进行控制和处理。

此外，模拟信号采集也广泛应用于仪器仪表、医疗设备、通信系统等领域，为数字化处理提供了数据基础。

四、ADC输入的精度与误差在进行ADC输入时，精度与误差是需要考虑的重要因素。

精度指的是ADC模块输出结果与实际模拟信号数值之间的差异程度，一般以位数表示。

例如，12位ADC可以将输入信号分成2^12=4096个不同的离散电平值。

而误差是由于各种因素引起的ADC转换结果与实际信号值之间的差异。

常见的误差源包括量化误差、非线性误差、噪声等。

单片机指令的PWM输出与模拟信号生成单片机（Microcontroller）是一种集成电路芯片，内部包含有处理器核心、存储器和各种输入输出接口。

它们可以通过编程实现各种功能，包括模拟信号的生成和PWM（Pulse Width Modulation）输出。

PWM是一种调制技术，通过调整方波信号的占空比来控制输出信号的平均功率。

单片机可以通过改变PWM输出的占空比，实现对电机速度、LED亮度等设备进行精确控制。

本文将介绍单片机指令中PWM 输出与模拟信号生成的原理和应用。

一、PWM的原理与工作原理PWM技术通过改变信号的高电平和低电平持续的时间比例来实现对输出信号的控制。

调整占空比可以改变输出信号的功率。

PWM信号由一个恒定频率的方波信号和一个占空比可变的调制信号组成。

单片机通过控制寄存器和定时器，可以产生一定频率和占空比的PWM信号。

具体实现PWM输出的方式根据不同的单片机型号和架构会有所差异。

一般来说，通过设置定时器的初值和重载值，以及改变比较器的阈值，单片机可以按需生成PWM波形。

PWM信号的频率决定了输出信号的周期，而占空比则决定了高电平信号的持续时间比例。

通常，高电平持续时间比例越大，输出信号的平均功率越高。

二、单片机中PWM输出的应用1. 电机控制：PWM可用于控制电机的转速和方向。

通过改变PWM信号的占空比，可以调整电机的运行速度。

同时，通过反馈回路，可以实现闭环控制，使电机保持稳定的转速。

2. LED亮度调节：基于人眼暂时视觉暂留效应，通过快速切换LED 的亮灭状态，可以在人眼的感知上产生不同亮度的效果。

通过改变PWM信号的占空比，可以实现对LED的亮度进行调节。

3. 数字信号转模拟信号：通过PWM技术，单片机可以将数字信号转换为模拟信号。

在数字信号中，通过改变PWM信号的频率和占空比，可以模拟出各种不同的模拟信号形态，如正弦波、方波等。

三、使用单片机指令生成PWM输出与模拟信号在使用单片机进行PWM输出和模拟信号生成时，需要根据具体的单片机型号和开发环境来进行相应的编程。

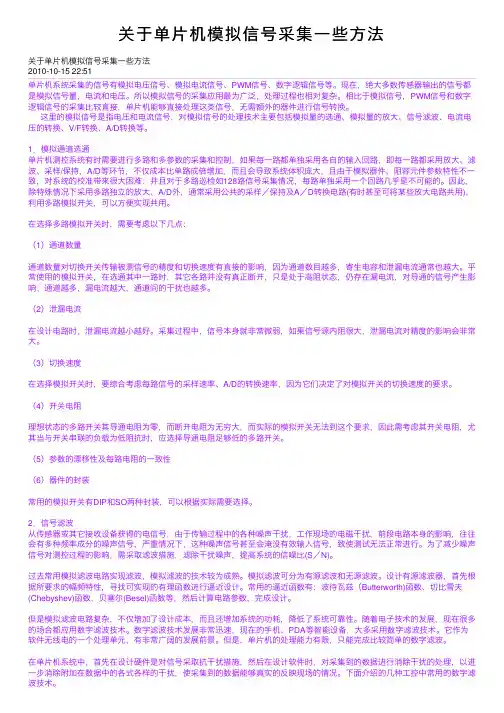

关于单⽚机模拟信号采集⼀些⽅法关于单⽚机模拟信号采集⼀些⽅法2010-10-15 22:51单⽚机系统采集的信号有模拟电压信号、模拟电流信号、PWM信号、数字逻辑信号等。

现在，绝⼤多数传感器输出的信号都是模拟信号量，电流和电压。

所以模拟信号的采集应⽤最为⼴泛，处理过程也相对复杂。

相⽐于模拟信号，PWM信号和数字逻辑信号的采集⽐较直接，单⽚机能够直接处理这类信号，⽆需额外的器件进⾏信号转换。

这⾥的模拟信号是指电压和电流信号，对模拟信号的处理技术主要包括模拟量的选通、模拟量的放⼤、信号滤波、电流电压的转换、V/F转换、A/D转换等。

1．模拟通道选通单⽚机测控系统有时需要进⾏多路和多参数的采集和控制，如果每⼀路都单独采⽤各⾃的输⼊回路，即每⼀路都采⽤放⼤、滤波、采样/保持，A/D等环节，不仅成本⽐单路成倍增加，⽽且会导致系统体积庞⼤，且由于模拟器件、阻容元件参数特性不⼀致，对系统的校准带来很⼤困难；并且对于多路巡检如128路信号采集情况，每路单独采⽤⼀个回路⼏乎是不可能的。

因此，除特殊情况下采⽤多路独⽴的放⼤、A/D外，通常采⽤公共的采样／保持及A／D转换电路(有时甚⾄可将某些放⼤电路共⽤)，利⽤多路模拟开关，可以⽅便实现共⽤。

在选择多路模拟开关时，需要考虑以下⼏点：（1）通道数量通道数量对切换开关传输被测信号的精度和切换速度有直接的影响，因为通道数⽬越多，寄⽣电容和泄漏电流通常也越⼤。

平常使⽤的模拟开关，在选通其中⼀路时，其它各路并没有真正断开，只是处于⾼阻状态，仍存在漏电流，对导通的信号产⽣影响；通道越多，漏电流越⼤，通道间的⼲扰也越多。

（2）泄漏电流在设计电路时，泄漏电流越⼩越好。

采集过程中，信号本⾝就⾮常微弱，如果信号源内阻很⼤，泄漏电流对精度的影响会⾮常⼤。

（3）切换速度在选择模拟开关时，要综合考虑每路信号的采样速率、A/D的转换速率，因为它们决定了对模拟开关的切换速度的要求。

（4）开关电阻理想状态的多路开关其导通电阻为零，⽽断开电阻为⽆穷⼤，⽽实际的模拟开关⽆法到这个要求，因此需考虑其开关电阻，尤其当与开关串联的负载为低阻抗时，应选择导通电阻⾜够低的多路开关。

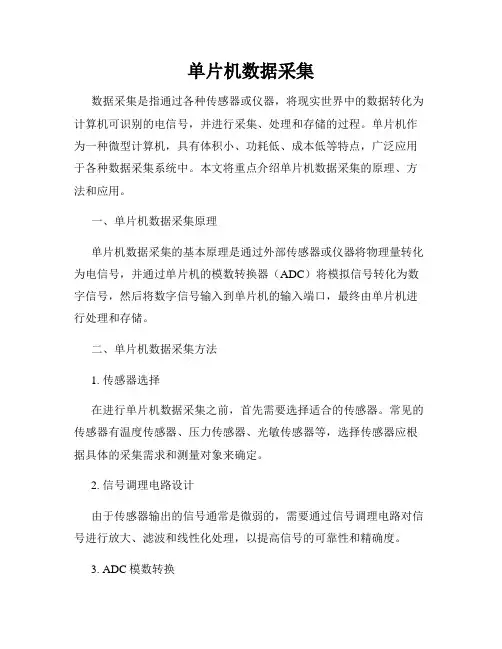

单片机数据采集数据采集是指通过各种传感器或仪器，将现实世界中的数据转化为计算机可识别的电信号，并进行采集、处理和存储的过程。

单片机作为一种微型计算机，具有体积小、功耗低、成本低等特点，广泛应用于各种数据采集系统中。

本文将重点介绍单片机数据采集的原理、方法和应用。

一、单片机数据采集原理单片机数据采集的基本原理是通过外部传感器或仪器将物理量转化为电信号，并通过单片机的模数转换器（ADC）将模拟信号转化为数字信号，然后将数字信号输入到单片机的输入端口，最终由单片机进行处理和存储。

二、单片机数据采集方法1. 传感器选择在进行单片机数据采集之前，首先需要选择适合的传感器。

常见的传感器有温度传感器、压力传感器、光敏传感器等，选择传感器应根据具体的采集需求和测量对象来确定。

2. 信号调理电路设计由于传感器输出的信号通常是微弱的，需要通过信号调理电路对信号进行放大、滤波和线性化处理，以提高信号的可靠性和精确度。

3. ADC模数转换信号调理电路输出的模拟信号需要经过ADC模数转换才能被单片机识别。

ADC的精度和采样速率是决定数据采集质量的重要指标，应根据实际需求进行选择。

4. 数据传输与存储经过ADC转换后的数字信号可以通过串口、并口或无线模块等方式传输到计算机或存储设备中。

传输过程中要注意数据的完整性和稳定性，可采用校验码和差错检测等方法进行数据校验。

三、单片机数据采集应用单片机数据采集广泛应用于各个领域，如工业自动化、环境监测、医疗仪器等。

以下以环境监测为例，介绍单片机数据采集的应用过程。

1. 硬件设计根据实际需求，选择适合的传感器、信号调理电路和单片机模块，搭建数据采集系统。

通常的设计流程包括电路原理图设计、PCB绘制和电路板制作等步骤。

2. 软件开发使用C语言或汇编语言编写嵌入式程序，实现单片机对传感器信号的采集、处理和存储。

需要根据具体的传感器和硬件连接方式编写相应的驱动程序。

3. 数据采集与分析启动数据采集系统，通过传感器获取环境参数的数据，并使用单片机对数据进行采集、处理和存储。

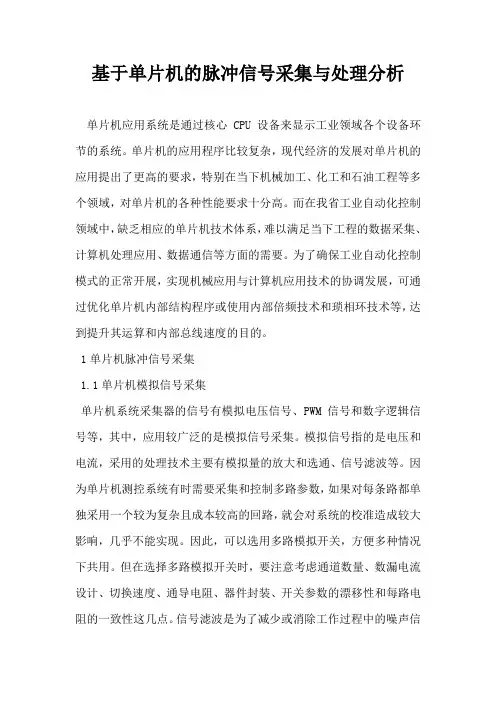

基于单片机的脉冲信号采集与处理分析单片机应用系统是通过核心CPU设备来显示工业领域各个设备环节的系统。

单片机的应用程序比较复杂，现代经济的发展对单片机的应用提出了更高的要求，特别在当下机械加工、化工和石油工程等多个领域，对单片机的各种性能要求十分高。

而在我省工业自动化控制领域中，缺乏相应的单片机技术体系，难以满足当下工程的数据采集、计算机处理应用、数据通信等方面的需要。

为了确保工业自动化控制模式的正常开展，实现机械应用与计算机应用技术的协调发展，可通过优化单片机内部结构程序或使用内部倍频技术和琐相环技术等，达到提升其运算和内部总线速度的目的。

1单片机脉冲信号采集1.1单片机模拟信号采集单片机系统采集器的信号有模拟电压信号、PWM信号和数字逻辑信号等，其中，应用较广泛的是模拟信号采集。

模拟信号指的是电压和电流，采用的处理技术主要有模拟量的放大和选通、信号滤波等。

因为单片机测控系统有时需要采集和控制多路参数，如果对每条路都单独采用一个较为复杂且成本较高的回路，就会对系统的校准造成较大影响，几乎不能实现。

因此，可以选用多路模拟开关，方便多种情况下共用。

但在选择多路模拟开关时，要注意考虑通道数量、数漏电流设计、切换速度、通导电阻、器件封装、开关参数的漂移性和每路电阻的一致性这几点。

信号滤波是为了减少或消除工作过程中的噪声信号，滤波常用的有模拟滤波电路和数字滤波技术，后者在单片机系统中发展较快。

1.2随机脉冲信号采集卡的设计随机脉冲信号采集卡的硬件组成主要有输入输出接口、单片机运行和控制、复读采集和控制、信号重放和主机接口控制这五个电路模块。

该系统的主要硬件电路包括单片机主系统中的随机脉冲放大和限幅电路、脉冲幅度、脉冲宽度测量电路、高速信号采集、存储电路以及由EPLD等构成的控制信号电路等。

单片机除了负责随机脉冲信号的采集以外，还要将相关的数据与随机脉冲数据组织成一个完整的信号数据结构。

1.3单片机脉冲信号采集优化模式单片机脉冲信号的采集应用必须要做好相关软硬件的应用、采集模式等的剖析准备工作。

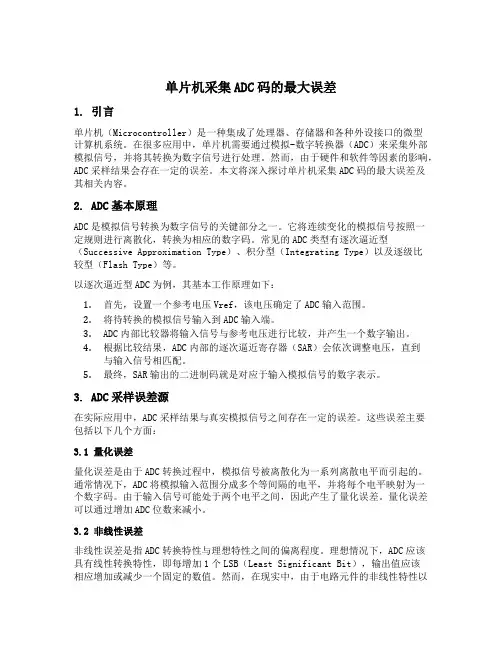

单片机采集ADC码的最大误差1. 引言单片机（Microcontroller）是一种集成了处理器、存储器和各种外设接口的微型计算机系统。

在很多应用中，单片机需要通过模拟-数字转换器（ADC）来采集外部模拟信号，并将其转换为数字信号进行处理。

然而，由于硬件和软件等因素的影响，ADC采样结果会存在一定的误差。

本文将深入探讨单片机采集ADC码的最大误差及其相关内容。

2. ADC基本原理ADC是模拟信号转换为数字信号的关键部分之一。

它将连续变化的模拟信号按照一定规则进行离散化，转换为相应的数字码。

常见的ADC类型有逐次逼近型（Successive Approximation Type）、积分型（Integrating Type）以及逐级比较型（Flash Type）等。

以逐次逼近型ADC为例，其基本工作原理如下：1.首先，设置一个参考电压Vref，该电压确定了ADC输入范围。

2.将待转换的模拟信号输入到ADC输入端。

3.ADC内部比较器将输入信号与参考电压进行比较，并产生一个数字输出。

4.根据比较结果，ADC内部的逐次逼近寄存器（SAR）会依次调整电压，直到与输入信号相匹配。

5.最终，SAR输出的二进制码就是对应于输入模拟信号的数字表示。

3. ADC采样误差源在实际应用中，ADC采样结果与真实模拟信号之间存在一定的误差。

这些误差主要包括以下几个方面：3.1 量化误差量化误差是由于ADC转换过程中，模拟信号被离散化为一系列离散电平而引起的。

通常情况下，ADC将模拟输入范围分成多个等间隔的电平，并将每个电平映射为一个数字码。

由于输入信号可能处于两个电平之间，因此产生了量化误差。

量化误差可以通过增加ADC位数来减小。

3.2 非线性误差非线性误差是指ADC转换特性与理想特性之间的偏离程度。

理想情况下，ADC应该具有线性转换特性，即每增加1个LSB（Least Significant Bit），输出值应该相应增加或减少一个固定的数值。

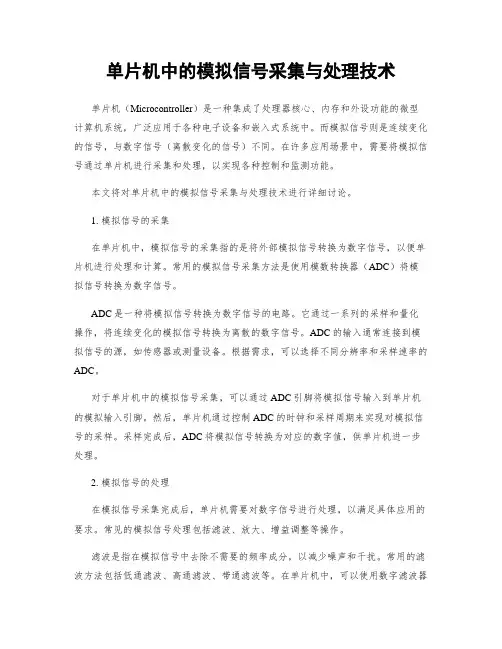

单片机中的模拟信号采集与处理技术单片机（Microcontroller）是一种集成了处理器核心、内存和外设功能的微型计算机系统，广泛应用于各种电子设备和嵌入式系统中。

而模拟信号则是连续变化的信号，与数字信号（离散变化的信号）不同。

在许多应用场景中，需要将模拟信号通过单片机进行采集和处理，以实现各种控制和监测功能。

本文将对单片机中的模拟信号采集与处理技术进行详细讨论。

1. 模拟信号的采集在单片机中，模拟信号的采集指的是将外部模拟信号转换为数字信号，以便单片机进行处理和计算。

常用的模拟信号采集方法是使用模数转换器（ADC）将模拟信号转换为数字信号。

ADC是一种将模拟信号转换为数字信号的电路。

它通过一系列的采样和量化操作，将连续变化的模拟信号转换为离散的数字信号。

ADC的输入通常连接到模拟信号的源，如传感器或测量设备。

根据需求，可以选择不同分辨率和采样速率的ADC。

对于单片机中的模拟信号采集，可以通过ADC引脚将模拟信号输入到单片机的模拟输入引脚。

然后，单片机通过控制ADC的时钟和采样周期来实现对模拟信号的采样。

采样完成后，ADC将模拟信号转换为对应的数字值，供单片机进一步处理。

2. 模拟信号的处理在模拟信号采集完成后，单片机需要对数字信号进行处理，以满足具体应用的要求。

常见的模拟信号处理包括滤波、放大、增益调整等操作。

滤波是指在模拟信号中去除不需要的频率成分，以减少噪声和干扰。

常用的滤波方法包括低通滤波、高通滤波、带通滤波等。

在单片机中，可以使用数字滤波器来实现滤波操作。

数字滤波器基于数字信号处理技术，对数字信号进行运算和滤波，从而实现模拟信号的滤波效果。

放大是指通过增加信号的幅度，使信号能够更好地适应后续电路的要求。

在单片机中，可以使用运算放大器（Op-Amp）来实现信号的放大操作。

通过合适的电路连接和运算放大器的参数调整，可以使模拟信号得到适当的幅度增益。

增益调整是指根据实际需求，对信号进行放大或减小的操作。

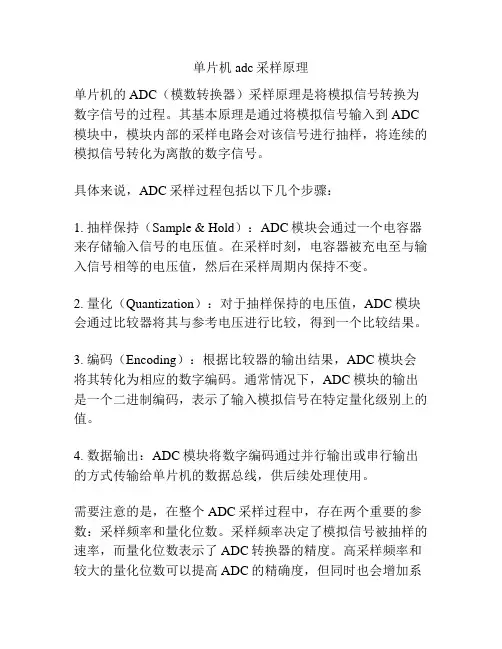

单片机adc采样原理
单片机的ADC（模数转换器）采样原理是将模拟信号转换为数字信号的过程。

其基本原理是通过将模拟信号输入到ADC 模块中，模块内部的采样电路会对该信号进行抽样，将连续的模拟信号转化为离散的数字信号。

具体来说，ADC采样过程包括以下几个步骤：
1. 抽样保持（Sample & Hold）：ADC模块会通过一个电容器来存储输入信号的电压值。

在采样时刻，电容器被充电至与输入信号相等的电压值，然后在采样周期内保持不变。

2. 量化（Quantization）：对于抽样保持的电压值，ADC模块会通过比较器将其与参考电压进行比较，得到一个比较结果。

3. 编码（Encoding）：根据比较器的输出结果，ADC模块会将其转化为相应的数字编码。

通常情况下，ADC模块的输出是一个二进制编码，表示了输入模拟信号在特定量化级别上的值。

4. 数据输出：ADC模块将数字编码通过并行输出或串行输出的方式传输给单片机的数据总线，供后续处理使用。

需要注意的是，在整个ADC采样过程中，存在两个重要的参数：采样频率和量化位数。

采样频率决定了模拟信号被抽样的速率，而量化位数表示了ADC转换器的精度。

高采样频率和较大的量化位数可以提高ADC的精确度，但同时也会增加系
统的成本和复杂度。

总之，单片机的ADC采样原理主要是通过抽样保持、量化、编码和数据输出等步骤将模拟信号转换为数字信号。

这一过程使得单片机能够获取并处理各种外部模拟量信号，实现更为复杂的控制和计算功能。

设计（论文）内容及要求：一、设计内容1、分析理解常用的单片机模拟电压测量电路系统，设计一可同时测量4路0~5V直流电压的电路，系统具有4路顺序循环采集与指定某一路采集的功能，且能通过显示出通道和电压值；2、学习Keil uVision2和proteus7电子仿真软件；3、将设计的电路通过仿真软件进行运行，并能得到正确结果；4、总结写出设计论文。

二、设计要求[1] 根据设计任务书设计内容，作出设计进度安排，写出开题报告；[2] 撰写毕业设计（论文），篇幅不少于1.5万字,图表数据完整;[3]收集查找资料,参考资料不少于六本,并于引用处标明;[4]按毕业设计(论文)规范要求,打印装订成册两本;[5]完成英语译文一篇。

三、主要参考资料[1] 谢自美. 电子线路设计*实验*测试.华中科技大学出版社.[2] 张友德等. 单片微型机原理、应用和实验.电子工业出版社.[3] 吴经国等.单片机应用技术. 中国电力出版社.[4] 李群芳.单片机微型计算机与接口技术.电子工业出版社.[5] 阉石.数字电子技术基础.高等教育出版社.[6] 黄智伟.全国大学生电子设计竞赛训练教程.电子工业出版社.[7] 周立功.单片机实验与实践.北京航空航天大学出版社.南华大学本科生毕业设计（论文）开题报告设计(论文)题目基于单片机的4通道模拟信号采集与显示系统设计(论文)题目来源其它设计(论文)题目类型软件仿真起止时间07年12月-08年5月一、设计（论文）依据及研究意义：依据：单片机I/O口的输入输出功能、AD转换原理及LCD显示原理意义：多通道的模拟信号采集与显示系统比单通道的实用范围更广二、设计（论文）主要研究的内容、预期目标：（技术方案、路线）1、主要研究内容：分析理解常用的单片机模拟电压测量电路系统，设计一可同时测量4路0～5V直流电压的电路，系统具有4路顺序采集与指定某一路采集的功能，且能通过显示屏显示出通道数的电压值。

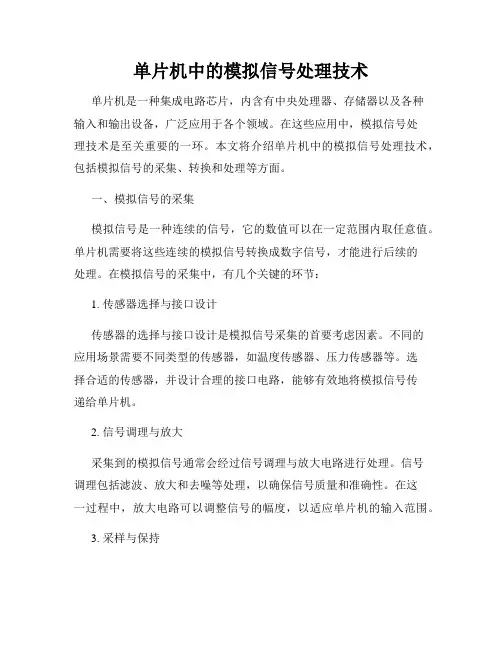

单片机中的模拟信号处理技术单片机是一种集成电路芯片，内含有中央处理器、存储器以及各种输入和输出设备，广泛应用于各个领域。

在这些应用中，模拟信号处理技术是至关重要的一环。

本文将介绍单片机中的模拟信号处理技术，包括模拟信号的采集、转换和处理等方面。

一、模拟信号的采集模拟信号是一种连续的信号，它的数值可以在一定范围内取任意值。

单片机需要将这些连续的模拟信号转换成数字信号，才能进行后续的处理。

在模拟信号的采集中，有几个关键的环节：1. 传感器选择与接口设计传感器的选择与接口设计是模拟信号采集的首要考虑因素。

不同的应用场景需要不同类型的传感器，如温度传感器、压力传感器等。

选择合适的传感器，并设计合理的接口电路，能够有效地将模拟信号传递给单片机。

2. 信号调理与放大采集到的模拟信号通常会经过信号调理与放大电路进行处理。

信号调理包括滤波、放大和去噪等处理，以确保信号质量和准确性。

在这一过程中，放大电路可以调整信号的幅度，以适应单片机的输入范围。

3. 采样与保持采样是将连续的模拟信号转换成离散的数字信号的过程。

单片机通过采样电路对模拟信号进行采样，得到一系列的离散数值。

为了避免信号失真，采样时需要充分考虑信号的带宽以及采样频率等参数。

二、模拟信号的转换模拟信号采集完成后，需要将其转换成数字信号，以便单片机进行处理。

模拟信号转换主要有两种方式：1. 数模转换（A/D转换）数模转换是将连续的模拟信号转换为离散的数字信号的过程。

单片机通过模数转换器(ADC)将采样后的模拟信号转换为数字信号。

在转换过程中，需要考虑分辨率、采样频率和参考电压等参数。

2. 模数转换（D/A转换）模数转换是将离散的数字信号转换为连续的模拟信号的过程。

单片机通过数模转换器(DAC)将数字信号转换为模拟信号。

模数转换可以用于驱动输出设备，如声音系统或电机控制器等。

三、模拟信号的处理单片机在完成模拟信号采集和转换后，可以进行各种信号处理任务，包括滤波、调制解调、频谱分析和信号合成等。

单片机信号采集处理方法与实践信号采集与处理是电子设备与控制系统中至关重要的一环。

在现代技术的发展下，单片机作为一种微型计算机，被广泛应用于传感器信号的采集与处理过程中。

本文将介绍单片机信号采集处理的基本原理、方法以及实践操作。

一、信号采集基本原理信号采集是指将外部信号转化为能被单片机接收和处理的电信号，常见的信号有模拟信号和数字信号。

模拟信号是连续变化的信号，而数字信号是离散的信号。

在信号采集的过程中，首先需要对模拟信号进行采样和量化处理，然后转换为数字信号。

采样是指在一定时间内对信号进行取样，将连续的模拟信号转化为离散的采样信号。

采样定理规定了信号采样的最低要求：采样频率必须大于信号频率的两倍，即采样率要满足奈奎斯特定理。

例如，对一个最高频率为10kHz的信号进行采样，采样频率要大于20kHz。

量化是指将采样信号的幅值分成多个离散的级别，并将每个级别与一个数字进行对应的过程，这个数字称为量化码。

通常情况下，采用的是二进制量化，将信号的幅度按照一定的精度进行离散化。

量化的精度越高，信号的重构精度也就越高。

二、信号采集处理方法1. ADC（模数转换）ADC是一种常见的信号采集模块，用于将模拟信号转换为数字信号。

在单片机中，通过配置ADC的工作模式和引脚连接，可以实现对不同信号的采样。

ADC的校准和参考电压选择要符合所采集信号的特性和精度要求。

具体步骤如下：（1）配置ADC的工作模式，包括采样速率、精度和参考电压。

（2）选择正确的引脚连接，将模拟信号输入到ADC模块。

（3）启动ADC转换，将模拟信号转换为数字信号。

（4）根据采样精度和参考电压，进行数据的校准和处理。

2. IO口采集除了ADC模块外，单片机的IO口也可以用于信号采集。

对于某些简单的信号，可以通过设置IO口的输入模式，直接采集信号的高低电平。

通过设置IO端口的输入模式和上下拉电阻，可以实现对不同电平信号的采集。

例如，通过设置IO端口为上拉输入模式，当信号为高电平时，IO口读取为1；当信号为低电平时，IO口读取为0。

单片机adc采样原理单片机（Microcontroller）是一种集成了微处理器（Microprocessor）、存储器（Memory）和外设接口（Peripheral Interface）等功能于一体的集成电路芯片。

其中，ADC（Analog-to-Digital Converter）是单片机常用的外设之一，用于将模拟信号转换为数字信号。

ADC采样原理是指将模拟信号转换为数字信号的过程。

在采样时，模拟信号会按照一定的时间间隔进行离散化处理，将连续的模拟信号转换为一系列离散的数字信号。

采样原理涉及到采样定理、采样速率、量化精度等概念。

采样定理是指在进行模拟信号采样时，采样频率必须大于等于被采样信号最高频率的两倍。

这是为了避免采样时出现混叠现象，即采样频率低于被采样信号频率时，无法准确还原原始信号。

所以，在进行ADC采样时，需要根据被采样信号的频率确定合适的采样频率。

采样速率是指每秒采样的次数，通常用赫兹（Hz）表示。

采样速率越高，表示单片机对模拟信号进行离散化的频率越快，可以更准确地还原原始信号。

但是，采样速率过高也会导致数据量增大，对存储器和处理器的要求更高。

然后，量化精度是指将模拟信号离散化为数字信号时，数字信号的表示精度。

量化精度通常用位数表示，比如8位、10位、12位等。

位数越高，表示单片机对模拟信号的离散化精度越高，可以更准确地表示模拟信号的幅值。

但是，位数越高也会导致数据量增大，对存储器和处理器的要求更高。

在ADC采样过程中，还有一个重要的参数是参考电压（Reference Voltage）。

参考电压是用来确定模拟信号的量化范围的，它将模拟信号映射到数字量化范围内。

通常，单片机的参考电压可以通过外部电压源或内部参考电压源来提供。

实际上，ADC采样原理可以分为两个步骤：采样和量化。

首先是采样步骤。

单片机通过采样模块对模拟信号进行采样。

采样模块会在每个采样周期内对模拟信号进行采样，将其离散化为一系列的采样值。

单片机原理及接口技术中的模拟信号采集与处理随着科技的发展，单片机已经成为了现代电子设备中不可或缺的一部分。

单片机具有体积小、功耗低、成本低、功能强大等优点，因此在各个领域得到了广泛的应用。

在单片机的使用中，模拟信号的采集与处理是非常重要的技术之一。

本文将介绍单片机原理及接口技术中的模拟信号采集与处理的相关知识。

一、模拟信号与数字信号在了解模拟信号的采集与处理之前，首先需要了解模拟信号和数字信号的概念。

模拟信号是连续变化的信号，它可以在某个范围内取得任意值。

而数字信号是离散的信号，它在某个时间点上只能取得有限个离散值。

单片机只能处理数字信号，因此对于模拟信号的采集与处理，需要将模拟信号转换为数字信号。

二、模拟信号的采集模拟信号的采集是指将模拟信号转换为数字信号的过程。

常用的模拟信号采集方式有以下几种：1. 采样：采样是指以一定的频率对模拟信号进行采集，记录下信号在每个采样点上的值。

采样过程中，采样频率的选择是至关重要的，通常需要根据信号频率的两倍以上进行采样，以避免采样失真。

2. 量化：量化是指将采样得到的连续信号值映射为有限个离散的幅度值。

量化过程中，需要选择合适的量化精度和量化阈值，以保证数字信号的准确性。

3. 编码：编码是将量化后的信号值用二进制代码表示的过程。

常用的编码方式有脉冲编码调制（PCM）、差分脉冲编码调制（DPCM）等。

三、模拟信号处理模拟信号处理是指对采集到的模拟信号进行分析、计算、滤波等处理的过程。

在模拟信号处理中，常用的技术有以下几种：1. 滤波：滤波是对信号频率进行筛选和调整的过程，可以去除信号中的噪声和干扰。

常见的滤波方式有低通滤波、高通滤波、带通滤波等。

2. 数字滤波：数字滤波是在数字信号处理中应用的一种滤波技术，它可以通过算法对数字信号进行滤波。

常见的数字滤波方式有 FIR 滤波器、IIR 滤波器等。

3. 数据处理：数据处理是对采集到的信号进行分析和计算的过程，常用的数据处理方式有数据平滑、数据运算、数据压缩等。

单片机远程监测系统中数据的采集与传输随着科技的不断发展，单片机远程监测系统在各个领域中扮演着重要角色。

在这个系统中，数据的采集与传输是至关重要的一部分。

本文将着重探讨单片机远程监测系统中数据的采集与传输技术及其应用。

一、数据的采集数据的采集是单片机远程监测系统的关键环节之一。

在采集过程中，我们需要收集各个传感器的数据，并将其转化为数字信号，以便进行后续处理和传输。

下面将介绍几种常见的数据采集方法：1. 模拟信号采集：单片机通过模拟转数字转换器（ADC）将传感器输出的模拟信号转化为数字信号。

ADC将模拟信号分成多个离散的采样点，然后将其转化为数字形式进行存储和处理。

2. 数字信号采集：有些传感器输出的已经是数字信号，无需进行模拟信号转换。

此时，单片机可以直接采集数字信号并进行存储和处理。

3. 串行接口采集：单片机可以通过串行接口（例如UART、SPI、I2C等）与传感器进行通信，直接接收传感器发送的数据。

这种方式通常用于短距离的数据采集，例如传感器与单片机在同一个电路板上。

4. 无线传感器网络采集：在一些需要远距离、分布式采集的场景中，可以使用无线传感器网络（WSN）来采集数据。

每个传感器节点具备采集和传输功能，可以互相协作完成数据采集和传输任务。

二、数据的传输数据的传输是单片机远程监测系统与外界进行通信的关键环节。

在传输过程中，我们需要选择合适的传输方式，并保证数据传输的可靠性和实时性。

下面将介绍几种常见的数据传输方法：1. 有线传输：有线传输是一种稳定可靠的传输方式。

可以通过串口、以太网等有线连接方式将数据传输到远程服务器或计算机中。

这种传输方式适用于距离近、带宽要求较高的场景。

2. 无线传输：无线传输是一种灵活便捷的传输方式。

可以使用蓝牙、Wi-Fi、LoRa等无线通信技术将数据传输到远程服务器或云平台上。

这种传输方式适用于距离远、无线信号覆盖较好的场景。

3. 短信传输：在一些远程地区或没有互联网接入的场景中，可以使用短信（SMS）传输数据。

单片机的数据采集与存储方法解析随着科技的不断发展，单片机在各个领域都有着广泛的应用。

其中，数据采集与存储是单片机应用中非常重要的一部分。

本文将对单片机数据采集与存储方法进行解析，帮助读者更好地理解和应用单片机。

一、数据采集方法1. 模拟信号采集单片机通过ADC（模拟数字转换器）可以将模拟信号转换为数字信号。

ADC的输入引脚连接模拟信号源，将模拟信号转换为数字信号后，单片机可以通过读取ADC寄存器的值来获取模拟信号的数值。

ADC的分辨率决定了数字信号的精度，一般为8位、10位或12位。

2. 数字信号采集单片机的GPIO（通用输入输出）口可以采集数字信号，常见的数字信号有开关、光电传感器等。

通过配置GPIO口的输入模式，将数字信号连接到相应的引脚上，单片机可以通过读取GPIO口状态寄存器的值来获取数字信号的状态。

3. 串口采集单片机内部集成了多个串口模块，可以通过串口采集外部设备发送的数据。

通过配置串口的波特率、数据位、停止位等参数，将单片机的串口连接到外部设备的串口上，单片机可以通过读取串口接收寄存器的值来获取外部设备发送的数据。

二、数据存储方法1. 寄存器存储单片机内部有一些特定的寄存器用于存储数据。

通过将数据写入到相应的寄存器，单片机可以将数据存储在寄存器中。

具体的存储位置和方式与单片机的型号和架构有关。

对于需要长期保存的数据，寄存器存储并不适用，因为寄存器的内容会在单片机掉电时丢失。

2. 内部存储器单片机的内部存储器一般分为闪存和RAM。

闪存用于存储程序和常量等数据，而RAM用于存储变量和临时数据。

通过将数据存储在内部存储器的特定地址中，单片机可以随时读取和修改数据。

3. 外部存储器有些应用场景下，需要存储大量的数据，此时单片机的内部存储器可能无法满足需求，就需要使用外部存储器。

常见的外部存储器包括EEPROM、Flash、存储卡等。

通过与外部存储器进行通信，单片机可以将数据写入到外部存储器中或从外部存储器中读取出数据。

单片机的ADC模块使用指南在嵌入式系统中，单片机常常需要进行模拟信号的采集和转换。

模拟到数字转换器（ADC）模块是实现这一功能的重要组成部分。

本文将为您介绍如何正确地使用单片机的ADC模块，以确保采集到准确可靠的模拟信号。

1. ADC模块的基本原理ADC模块的主要功能是将模拟信号转换为数字信号，供单片机进行处理。

它通过一系列的采样和量化操作实现。

具体而言，ADC模块主要包括采样保持电路、模拟输入电压范围选择、采样频率选择、量化电路和转换结果输出等关键部分。

2. ADC模块的配置在使用ADC模块之前，我们首先需要对其进行适当的配置。

常见的配置参数包括模拟输入引脚选择、参考电压选择、采样周期选择等。

一般情况下，这些配置参数由单片机的寄存器来实现。

以下是一个示例代码，展示了如何配置ADC模块：```// 配置模拟输入引脚为PA0GPIO_Init(GPIOA, GPIO_PIN_0, GPIO_MODE_ANALOG);// 配置参考电压为VREF+ADC->CR1 |= ADC_CR1_SCAN;ADC->CR2 |= ADC_CR2_EXTEN_0 | ADC_CR2_EXTSEL_2;ADC->SMPR2 |= ADC_SMPR2_SMP1_0 | ADC_SMPR2_SMP1_2;// 配置采样周期为55.5个时钟周期ADC->SMPR1 |= ADC_SMPR1_SMP10_2 | ADC_SMPR1_SMP10_1 | ADC_SMPR1_SMP10_0;// 使能ADC模块ADC->CR2 |= ADC_CR2_ADON;```请注意，上述代码仅作为参考，实际配置步骤可能因单片机型号和厂家而异。

在实际使用时，请参考单片机的数据手册和相关文档。

3. 数据采集和转换配置完成后，我们可以开始进行数据采集和转换了。

以下是一个示例代码，演示了如何使用ADC模块进行数据采集和转换：```c// 启动ADC转换ADC->CR2 |= ADC_CR2_SWSTART;// 等待转换完成while (!(ADC->SR & ADC_SR_EOC)){// 等待转换完成}// 读取转换结果uint16_t adcValue = ADC->DR;```请注意，上述代码仅展示了简单的数据采集和转换过程。

单片机系统中的模拟信号采集与处理方法随着科技的发展，单片机系统在各个领域得到了广泛应用。

在许多应用场景中，模拟信号的采集和处理是单片机系统的基础，因此如何有效地实现模拟信号的采集和处理是单片机系统设计的重要问题。

本文将介绍几种常见的模拟信号采集和处理方法。

一、模拟信号的采集方法1. 电压分压法电压分压法是一种常用的模拟信号采集方法。

它通过将待采集的模拟信号与一个已知电阻分压电路连接，将信号的幅值限定在单片机所能接受的范围内。

通过测量分压后的电压信号，可以对原始信号进行采集。

2. 电流转换法电流转换法是另一种常见的模拟信号采集方法。

对于输入电压信号，可以通过将电压转换成相应的电流信号，再将电流信号输入到单片机系统进行采集。

这种方法可以减小信号的幅值范围，提高系统的稳定性和精度。

3. 传感器信号采集法对于一些特定的应用场景，可以直接使用传感器来采集模拟信号。

传感器是可以将物理量转换为电信号的器件，例如温度传感器、压力传感器等。

采用传感器信号采集法可以简化系统设计，提高采集的准确性。

二、模拟信号的处理方法1. 模数转换在单片机系统中，模数转换是一种常见的模拟信号处理方法。

模数转换将连续变化的模拟信号转换为离散的数字信号，方便单片机进行处理和分析。

常见的模数转换器有ADC（Analog-to-Digital Converter）和DAC（Digital-to-Analog Converter）。

2. 滤波器滤波器用于对模拟信号进行滤波处理，去除噪声和不需要的频率成分，保留感兴趣的信号。

在单片机系统中，滤波器可以采用数字滤波器或模拟滤波器。

数字滤波器可以通过算法实现，模拟滤波器则需要借助于电路元件。

3. 增益控制在某些应用中，模拟信号的幅值可能会过小或过大，需要通过增益控制方法进行调整。

增益控制可以通过模拟电路或数字算法实现。

在单片机系统中，可以使用运算放大器来实现模拟信号的放大或衰减，也可以通过数值计算来实现信号的调整。

单片机ADC采集原理单片机是指一种具有完整的中央处理器、存储器和输入输出设备的微型计算机系统，可以完成各种各样的任务。

在许多应用中，单片机需要对外部模拟信号进行采集和处理。

ADC（Analog-to-Digital Converter，模数转换器）是一种能够将模拟信号转换为数字信号的电路或芯片。

ADC采集原理是指通过ADC模块将模拟信号转换为数字信号的过程。

下面将详细介绍单片机ADC采集原理的工作过程。

1. 单片机ADC模块的基本结构在单片机内部，ADC模块通常由参考电压源、采样保持电路、模数转换核心和控制电路四部分构成。

参考电压源提供给ADC模块一个已知的参考电压，用于将模拟信号进行比较和转换。

采样保持电路用于对模拟信号进行采样和保持。

采样是指将模拟信号在一定时间内取样，保持是指将采样后的信号保持不变，以便进行转换。

模数转换核心是ADC的关键部分，它根据采样信号和参考电压的差异，将模拟信号转换为对应的数字信号。

控制电路用于控制ADC模块的工作方式和采样频率等参数。

2. 单片机ADC采集原理的工作过程在进行ADC采集时，首先需要设置参考电压源，并将需要采集的模拟信号输入到ADC模块中。

然后，单片机通过控制电路控制ADC模块开始采集。

ADC模块根据采样保持电路对模拟信号进行采样，并将采样结果输入到模数转换核心。

模数转换核心根据模拟信号和参考电压的差异，将模拟信号转换为相应的数字信号。

转换后的数字信号可以通过总线或其他方式传输到CPU或存储器进行处理和存储。

最后，单片机可以根据需要继续进行新一轮的ADC采集，或者对已经转换得到的数字信号进行进一步处理。

3. 单片机ADC采集原理的应用场景单片机的ADC采集原理在许多应用场景中得到广泛应用。

例如，将温度传感器的模拟信号接入ADC模块，通过转换后的数字信号可以得到当前环境的温度数值。

又如，通过将光敏电阻的模拟信号输入到ADC模块，可以实现光敏传感器的功能，用于检测光线的强度变化。

单片机数据采集与处理应用实现数据的采集和分析单片机数据采集与处理应用——实现数据的采集和分析随着科技的进步和信息化的发展，数据采集和分析在各个领域中变得愈发重要。

而单片机作为一种重要的嵌入式系统，其在数据采集和处理方面具有独特的优势。

本文将探讨单片机的数据采集和处理应用，着重介绍其实现数据的采集和分析的方法和技术。

一、概述单片机是一种集成了各种功能模块的集成电路芯片，具备处理器、存储器和各种外设接口等。

其小巧、低功耗的特点使得它在各种电子设备中得到广泛应用。

而数据采集与处理则是指通过各种传感器或外设获取数据，并通过算法和处理器进行处理和分析，以获取有用信息。

单片机的强大计算能力和丰富的外设接口使得其成为一种理想的数据采集和处理平台。

二、数据采集数据采集是指通过各种传感器和外设收集环境或设备的数据。

常见的数据采集方式有模拟信号采集和数字信号采集两种。

1. 模拟信号采集模拟信号采集是指通过模拟输入口接收传感器输出的模拟信号，并进行模数转换。

单片机通常配备了模拟输入模块，可以将连续变化的模拟信号转换为数字信号。

其基本原理是通过采样和量化将模拟信号离散化，然后通过转换器将离散化的信号转换为数字信号。

2. 数字信号采集数字信号采集是指通过数字接口或协议直接接收传感器输出的数字信号。

常见的数字接口有I2C、UART、SPI等。

单片机通常集成了多个数字接口，可以直接读取传感器输出的数字信号。

通过配置相应的引脚和寄存器，单片机可以轻松实现数字信号的采集。

三、数据处理数据采集完成后，接下来需要对采集到的数据进行处理和分析。

数据处理包括数据滤波、特征提取和数据分析等环节。

1. 数据滤波数据滤波是对采集到的数据进行去噪处理，以消除因传感器和环境等原因引入的噪声。

常见的滤波算法有均值滤波、中位值滤波、低通滤波等。

单片机可以通过相关的算法和滤波器对采集到的数据进行滤波处理，提高数据的准确性和可靠性。

2. 特征提取特征提取是对采集到的数据进行分析和抽取有效的特征信息。
