牛舍设计方案养牛是一项重要的农业产业，而牛舍的设计对于牛的健康生长和养殖效益有着至关重要的影响。
一个科学合理的牛舍设计能够提供适宜的环境，保障牛的舒适度，提高生产性能，同时也便于管理和防疫。
下面为您详细介绍一个牛舍的设计方案。
一、选址牛舍的选址需要综合考虑多方面因素。
首先，要选择地势高燥、排水良好的地方，避免积水和潮湿，以减少疾病的发生。
其次，要选择通风良好、空气流通的位置，有利于排出有害气体和异味，保持空气清新。
此外，牛舍应远离居民区和主要交通要道，以减少噪音和污染对周边环境的影响，同时也避免外界因素对牛群的干扰。
最后，要确保有充足的水源和电力供应，方便牛舍的日常运作。
二、牛舍类型根据养殖规模和养殖方式的不同，牛舍可以分为开放式牛舍、半开放式牛舍和封闭式牛舍。
开放式牛舍结构简单，造价低，适用于气候温和的地区。
牛舍只有顶棚和围栏，四周没有墙壁，通风良好，但保暖性能较差。
半开放式牛舍在开放式牛舍的基础上，在冬季寒冷的一侧设置墙壁，以提高保暖效果，适用于气候四季分明的地区。
封闭式牛舍则四周都有墙壁，具有良好的保温隔热性能，适用于寒冷地区或对环境控制要求较高的养殖场。
但造价相对较高，通风换气需要依靠专门的设备。
三、牛舍布局（一）生产区生产区是牛舍的核心区域，包括牛栏、饲料储存和加工区、挤奶厅（如果养殖奶牛）等。
牛栏应根据牛的年龄、性别、生产阶段等进行合理划分。
例如，育肥牛栏、母牛栏、犊牛栏等要分开设置，以方便管理和饲养。
（二）辅助区辅助区包括兽医室、消毒室、青贮窖、沼气池、粪污处理区等。
兽医室应靠近生产区，便于及时对病牛进行诊治。
消毒室用于对人员和设备进行消毒，以防止疫病传播。
青贮窖用于储存青贮饲料，沼气池可用于处理粪污，实现资源的循环利用。
粪污处理区要远离生产区，避免对牛群造成污染。
（三）办公生活区办公生活区包括办公室、宿舍、食堂等，应与生产区保持一定的距离，以保证生活环境的安静和卫生。
四、牛舍建筑结构（一）屋顶屋顶应具有良好的隔热、防水性能。
畜禽舍通风换气可以避免热、湿、粉尘及有害气体等因素对畜禽生长的不良影响，是畜禽生产过程中必不可少的重要环节。
然而在冬季北方寒冷地区，由于畜禽舍室内外空气温差的存在，冬季通风换气本身将消耗大量的一次能源。
将新鲜空气由室外状态处理至室内状态所消耗掉的热能是相当可观的，而室内空气的排放又导致大量的热能被浪费掉。
为了充分利用畜禽台通风系统的余热，降低通风能耗，畜禽舍可采用高效热回收装置，以减少畜禽舍供热系统的热负荷。
8.1 围护结构的隔热设计8.1.1 围护结构隔热要求建筑类型。
在自然通风条件下，据实测，一般夏季室内平均温度比室外平均气温高1.0~1.5℃，室内最高气温约与室外最高气温接近。
对多数不设空调的建筑，夏季主要是隔热太阳辐射热的影响，使内表面温度不高于室外空气温度，并且使室内热量能很快地散发出去。
对于设有通风降温设备的畜禽舍，为了减少夏季机械通风的负荷，要求屋顶要有较高的隔热能力。
京、津地区大型蛋鸡舍采用200mm厚加气混凝土条板屋顶（水泥砂浆找平层20mm厚，二毡三油防水层10mm厚），外表面作浅色处理（ρ=0.5），则屋顶的热惰性指标D=3.29，总衰减倍数νov=19.11，总延长时间7.2h。
气候特点。
在干热地区，由于昼夜温差大、干燥，要求防热严密，控制通风，重点是隔热，宜采用总衰减倍数大的比较厚重的围护结构，这样有利于日间隔热降温。
对于昼夜温差小，湿度大的南方湿热地区，则要求散热迅速，充分通风，围护结构的衰减倍数相对可低一些，主要利用通风来降温。
建筑朝向。
围护结构受太阳辐射最强，最多的部位是屋顶，因此隔热的重点是屋顶，其次是西墙、东墙，再次为南墙。
畜禽舍通常为坐北朝南，东西延长。
方位角可以偏东或偏西，但无论偏东或偏西都不宜超过10°。
8.1.2 围护结构的隔热措施减少辐射热对建筑物的影响。
绿化周围环境，也可在屋顶上铺10cm厚土层。
，种植草皮；或铺20cm锯屑或者膨胀蛭石种植花卉、蔬菜等作物；利用浅色外表减少对太阳辐射的吸收，采用浅色粉刷、涂料等。

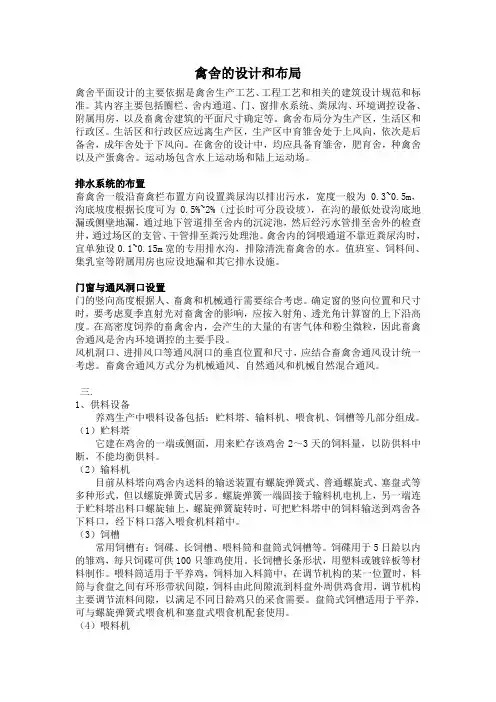

禽舍的设计和布局禽舍平面设计的主要依据是禽舍生产工艺、工程工艺和相关的建筑设计规范和标准。
其内容主要包括圈栏、舍内通道、门、窗排水系统、粪尿沟、环境调控设备、附属用房，以及畜禽舍建筑的平面尺寸确定等。
禽舍布局分为生产区，生活区和行政区。
生活区和行政区应远离生产区，生产区中育雏舍处于上风向，依次是后备舍，成年舍处于下风向。
在禽舍的设计中，均应具备育雏舍，肥育舍，种禽舍以及产蛋禽舍。
运动场包含水上运动场和陆上运动场。
排水系统的布置畜禽舍一般沿畜禽栏布置方向设置粪尿沟以排出污水，宽度一般为0.3~0.5m，沟底坡度根据长度可为0.5%~2%（过长时可分段设坡），在沟的最低处设沟底地漏或侧壁地漏，通过地下管道排至舍内的沉淀池，然后经污水管排至舍外的检查井，通过场区的支管、干管排至粪污处理池。
禽舍内的饲喂通道不靠近粪尿沟时，宜单独设0.1~0.15m宽的专用排水沟，排除清洗畜禽舍的水。
值班室、饲料间、集乳室等附属用房也应设地漏和其它排水设施。
门窗与通风洞口设置门的竖向高度根据人、畜禽和机械通行需要综合考虑。
确定窗的竖向位置和尺寸时，要考虑夏季直射光对畜禽舍的影响，应按入射角、透光角计算窗的上下沿高度。
在高密度饲养的畜禽舍内，会产生的大量的有害气体和粉尘微粒，因此畜禽舍通风是舍内环境调控的主要手段。
风机洞口、进排风口等通风洞口的垂直位置和尺寸，应结合畜禽舍通风设计统一考虑。
畜禽舍通风方式分为机械通风、自然通风和机械自然混合通风。
三.1、供料设备养鸡生产中喂料设备包括：贮料塔、输料机、喂食机、饲槽等几部分组成。
（1）贮料塔它建在鸡舍的一端或侧面，用来贮存该鸡舍2～3天的饲料量，以防供料中断，不能均衡供料。
（2）输料机目前从料塔向鸡舍内送料的输送装置有螺旋弹簧式、普通螺旋式、塞盘式等多种形式，但以螺旋弹簧式居多。
螺旋弹簧一端固接于输料机电机上，另一端连于贮料塔出料口螺旋轴上，螺旋弹簧旋转时，可把贮料塔中的饲料输送到鸡舍各下料口，经下料口落入喂食机料箱中。
牛舍设计三篇篇一：牛舍设计一、设计依据参照相关标准，结合我区实际设计。
二、适用范围适用于毕节地区畜禽圈舍建设。
三、墙体材料水泥砖体。
四、地面材料水泥砂浆。
五、羊床材料木条六、屋面材料屋面材料均为彩钢瓦,海拔1600米以上采用双层材料,600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。
七、圈舍建设应设沼气池,沼气池容积按畜禽养殖规模大小设计。
八、圈舍朝向一般为南北朝向。
九、圈舍布局规模养殖场布局分四个区域,即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区。
一、效果图（一）牛（羊）圈舍布局篇二：牛舍设计一、肉牛牛舍设计的原则。
修建牛舍的目的是为了给牛创造适宜的生活环境，保证牛的健康和生产的正常运行。
花较少的饲料、资金、能源和劳力，获得更多的畜产品和较高的经济效益。
为此设计肉牛舍应掌握以下原则：1、创造适宜的环境。
一个适宜的环境可以充分发挥牛的生产潜力，提高饲料利用率。
一般说来，家畜的生产力20%取决于品种，40-50%取决于饲料，20-30%取决于环境，不适宜的环境温度可以使家畜生产力下降10-30%，此外即使喂给全价饲料，如果没有适宜的环境，饲料也不能最大限度地转化为畜产品，从而降低了饲料利用率。
由此可见，修建畜舍时，必须符合家畜对各种环境条件的要求，包括温度、湿度、通风、光照、空气中的二氧化碳、氨、硫化氢，为家畜创造适宜的环境。
2、符合生产工艺要求，保证生产的顺利进行和畜牧兽医技术措施的实施。
生产工艺包括牛群的组成和周转方式、运送草料、饲喂、饮水、清粪等。
也包括测量、称重、采精输精、防治和生产护理等措施，修建牛舍必须与本场生产工艺相结合，否则将会给生产造成不便，甚至使生产无法进行。
3、严格卫生防疫，防止疫病传播。
流行性疫病对牛场会形成威胁，造成经济损失。
通过修建规范牛舍，为家畜创造良好环境，将会防止和减少疫病发生。
此外修建畜舍时还要特别注意卫生要求，以利于兽医防疫制度的执行。
4.4 附属用房和设施布置
畜禽舍一般在靠场区净道的一侧设值班室、饲料间等，有的幼畜禽舍需要设置热风炉房，有的畜禽舍在靠场区污道一侧设畜禽消毒间，在舍内挤奶的乳牛舍一般还设置真空泵、集乳间等。
这些附属用房，应按其作用和要求设计其位置和尺寸。
大跨度的畜禽舍，值班室和饲料间可分设在南、北相对位置；跨度较小时，可靠南侧并排布置。
真空泵房、青贮饲料和块根饲料间、热风炉房等，可以突出设在畜禽舍北侧。
4.5 畜禽舍平面尺寸设计
畜禽舍平面尺寸主要指跨度和长度。
影响畜禽舍平面尺寸的因素有很多，如建筑形式、气候条件、设备尺寸、走道、畜禽饲养密度、饲养定额、建筑模数等。
通常，需首先确定圈栏或笼具、畜床等主要设备的尺寸。
如果设备是定额产品，可直接按排列方式计算其所占的总长度和跨度；如果是非定额设备，则需按每圈（笼）容畜禽头（只）数、畜禽占栏面积和采食宽度标准，确定其宽度（长度方向）和深度（跨度方向）。
然后考虑通道、粪尿沟、食槽、附属房间等的设置，即可初步确定畜禽舍的跨度与长度。
最后，根据建筑模数要求对跨度、长度作适当调整。
4.6 水、暖、电、通风等设备布置
根据畜禽圈栏、饲喂通道、排水沟、粪尿沟、清粪通道、附属用房等的布置，分别进行水、暖、电、通风等设备工程设计。
饮水器、用水龙头、冲水水箱、减压水箱等用水设备的位置，应按圈栏、粪尿沟、附属用房等的位置来设计，满足技术需要的前提下力求管线最短。
照明灯具一般沿饲喂通道设置，产房的照明须方便接产；育雏伞、仔猪保温箱等电热设备的设计则需根据其安装位置、相应功率来安置插座，尽量缩短线路。
通风设备的设置，应在通风量计算的基础上分析。
4.7 门窗和各种预留孔洞的布置
畜禽舍大门可根据气候条件、圈栏布置及工作需要，设于畜禽舍两端山墙或南北纵墙上。
西、北墙设门不利于与冬季防风，应设置缓冲用的门斗。
宿舍大门、值班室门、圈栏门等的位置和尺寸，应根据畜种、用途等决定。
窗的尺寸设计应根据采光、通风等要求经计算确定，并考虑其所在墙的承重情况和结构柱间距进行合理布置。
除门窗洞外，上下水管道、穿墙电线、通风近出风口、排污水等，也应该按需要的尺寸和位置在平面设计时统一安排。
5 生态型畜禽舍剖面设计内容
畜禽舍剖面设计主要是确定畜禽舍各部位、各种构（配）件及舍内的设备、设施的高度尺寸。
5.1 确定舍内地坪标高
一般情况下，舍内饲喂通道的标高应高于舍外地坪的0.30m，并以此作为舍内地坪±0.000标高。
场地低洼或当地雨量较大时，可适当提高饲喂通道的高度。
有车和畜禽出入的畜禽舍大门，门前应设坡度不大于15%的坡道，而不能设置台阶。
舍内地面坡度，一般在畜床部分应保证2%~3%，以防畜床积水潮湿；地面应向排水沟有1%~2%的坡度。
5.2 确定畜禽舍的高度
畜禽舍的高度是指舍内地坪面（标高±0.000）到屋面承重结构下表面的距离。
舍内高度不仅影响土建投资，而且影响舍内小气候调节，除取决于自然采光和通风设计外，还应考虑当地气候和防寒与防暑要求，也取决于畜禽舍的跨度、寒冷地区一般以2.2~2.7m为宜，跨度9.0m以上时可适当加高；炎热地区为有利通风，畜禽舍不宜过低，一般以2.7~3.3m为宜。
5.3 确定畜禽舍内部设备及设施的高度尺寸
主要是指畜栏、笼具、食槽、水槽、饮水器等的安置高度，因畜种、品种、年龄不同而异。
5.4 确定畜禽舍结构构件高度
屋顶中的屋架和梁为承重构件，在建筑设计阶段可以按照构造要求进行构建尺寸的估算，最终的构建尺寸须经结构计算确定。
5.5 门窗与通风洞口设置
门的竖向高度根据人、畜禽和机械通行需要综合考虑。
确定窗的竖向位置和尺寸时，要考虑夏季直射光对畜禽舍的影响，应按入射角、透光角计算窗的上下沿高度。
在高密度饲养的畜禽舍内，会产生的大量的有害气体和粉尘微粒，因此畜禽舍通风是舍内环境调控的主要手段。
风机洞口、进排风口等通风洞口的垂直位置和尺寸，应结合畜禽舍通风设计统一考虑。
畜禽舍通风方式分为机械通风、自然通风和机械自然混合通风。
6 畜禽舍立面设计
畜禽舍立面设计是在平面设计与剖面设计的基础上进行的。
主要表示畜禽舍的前、后、左、右各方面的外貌、重要构配件的标高和装饰情况、立面设计包括屋顶、墙面、门窗、进排风口、屋顶风帽、台阶、坡道、雨罩、勒脚、散水及其它外部构件与设备的形状、位置、材料、尺寸和标高、
畜禽舍首先要满足“饲养”功能这一特点，然后再考虑技术条件和经济条件，运用某些建筑学的原理和手法，使畜禽舍具有简洁、朴素、大方的外观形象，创造出内容和形式统一的、能表现农业建筑特色的建筑风格。
特点如下：
一、保温隔热性能好：鸡舍、鸭舍、猪舍、牛舍等养殖用房舍的建筑材料采用：玻璃钢材料，具有：防火、防水、抗酸碱、耐腐蚀、无毒无味、质轻保温的特点。
其保温性能高于砖体墙(10公分保温墙体可达到50公分砖墙的保温性能)，冬季降低取暖成本，保温鸡舍一个冬季的用煤量，比普通鸡舍节省三分之一；夏季减少热辐射，有利于防暑降温，大幅度的降低了饲养成本。
鸡舍、鸭舍、猪舍、牛舍等养殖用房舍的墙体和顶板均采用10公分厚的复合保温板制成，所以整个养殖房舍是整体保温，冬暖夏凉。
二、价格低廉：本养殖用保温房舍价格低廉：与砖瓦结构的房舍对比，每平方米可节约成本100元以上；可以顶替彩钢板和彩钢瓦房舍，价格要远远低于彩钢板房舍。
在面积相同的情况下，新型保温房舍的投入要比砖瓦结构和彩钢结构的房舍的投入要少很多。
三、经久耐用：该产品表面强硬坚固，有极好的抗冲击能力。
此外，保温房舍还具有：保温隔热、耐高温、通风、消毒彻底、墙体光滑美观、耐酸碱、抗腐蚀、抗老化、抗风、防鼠防鸟、防雷击、隔音、下雨无噪音、节约土地等优点，使用寿命可达15年以上。
四、设计合理：鸡舍脊高3米，房檐高2.1米，长80米，宽8米，（也可按要求另行建造）。
按此规格建造的鸡舍经过养殖户的长期使用，一致认为其设计非常合理，便于通风和保温。
五、抗菌防害：本材质本身不但不会滋生细菌，而且还能抑制细菌生存。
另外，鸡舍墙体防水防潮，表面光滑如镜，利于冲洗，提高了消毒的效果，杜绝了有害物质的生成。
六、安装便捷：保温鸡舍、猪舍、牛舍等养殖用房舍，搭建起来相当的便捷、迅速、省时省力。
七、应用范围广：新型整体保温房舍可建成：肉鸡舍、蛋鸡舍、鸭舍、猪舍、猪圈、牛舍、牛棚、羊舍、肉驴舍、兔舍、狐狸貂貉等毛皮动物养殖用房舍、犬舍、土元鹿等药用动物养殖用房舍、山鸡火鸡鹌鹑鸽类鹧鸪大雁等特种珍禽养殖用房舍、黄粉虫等昆虫养殖用房舍；以及：仓库、厂房车间、宿舍、院内下屋、其它用房屋等等。
