高锰钢焊接工艺 The latest revision on November 22, 2020
高锰钢焊接工艺
1高锰钢焊接的特点

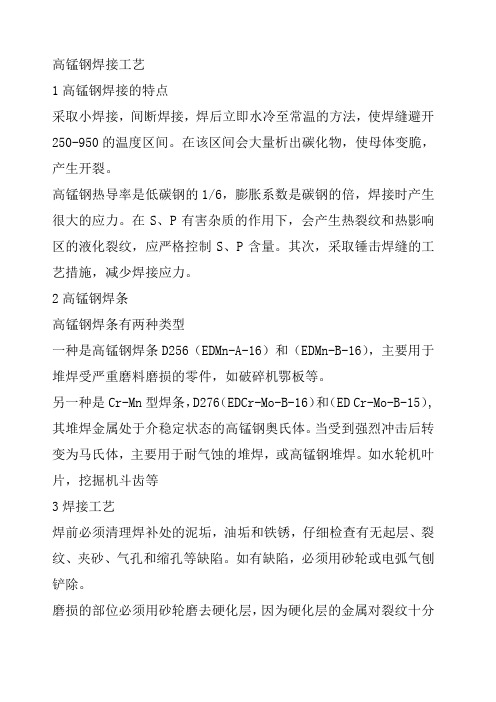

采取小焊接，间断焊接，焊后立即水冷至常温的方法，使焊缝避开250-950的温度区间。在该区间会大量析出碳化物，使母体变脆，产生开裂。高锰钢热导率是低碳钢的1/6，膨胀系数是碳钢的倍，焊接时产生很大的应力。在S、P有害杂质的作用下，会产生热裂纹和热影响区的液化裂纹，应严格控制S、P含量。其次，采取锤击焊缝的工艺措施，减少焊接应力。
2高锰钢焊条
高锰钢焊条有两种类型
一种是高锰钢焊条D256（EDMn-A-16）和（EDMn-B-16），主要用于堆焊受严重磨料磨损的零件，如破碎机鄂板等。
另一种是Cr-Mn型焊条，D276（EDCr-Mo-B-16）和（ED Cr-Mo-B-15）,其堆焊金属处于介稳定状态的高锰钢奥氏体。当受到强烈冲击后转变为马氏体，主要用于耐气蚀的堆焊，或高锰钢堆焊。如水轮机叶片，挖掘机斗齿等
3焊接工艺
焊前必须清理焊补处的泥垢，油垢和铁锈，仔细检查有无起层、裂纹、夹砂、气孔和缩孔等缺陷。如有缺陷，必须用砂轮或电弧气刨铲除。
磨损的部位必须用砂轮磨去硬化层，因为硬化层的金属对裂纹十分敏感。
焊接时尽量减少基体金属受热，采取措施为尽可能地接头的冷却。因此，用短弧，直流反极性、跳焊、短段焊、间隙焊，脉冲焊等工艺措施，以减少碳化物的析出，采用小线能量焊。
焊后为消除应力，可用尖锤锤击焊接区，为使熔敷金属得到奥氏体组织，锤击后要迅速将焊接区进行喷水冷却。
浅谈焊接技术及应用 摘要:焊接专业作为制造业中的重要一环,在生产和生活中的作用十分重要。在焊接教学中应用一体化教学,为社会主义建设培养高素质高技能的焊接人才,是现阶段中等职业教育的首要任务。一体化教学强调一体化的教学场地、“双师型”教师及一体化教材的有机结合。发展一套适应中等职业教育的教学模式。 关键词:一体化教学场地双师型”教师一体化教材 1、“一体化”教学的目标 1.1 人才培养方式和教学课程的改革 改进人才培养方案,制定适合中等职业教育焊接专业“一体化”教学的人才培养方案。在原有的的国家教育部和劳动部颁发的只有中级焊工的教学大纲的基础上,制定适合培养高级工甚至技师的焊接专业的人才培养方案。 “打破原有课程体系将其分为素质课程、专业基础课程和专门工艺课程”,我们认为在这三者中应区别对待,在“专门课程”内容的制定上要体现区域经济的生产特征,结合生产产品制定相关内容和重点,有利于生产性实习或企业的定岗实习的顺利过渡而实现学与用的成功对接。制定和完善人才培养方案和培养模式,培养能满足社会需求的技能型人才。 1.2 一体化教学场地的建设 从根本上建立起黑板+粉笔教学和电化多媒体教学相结合的理论教学模式,是学生从直观上理解和接受理论知识。 校内实训基地受场地、设备等生产要素的限制,与生产车间客观上差距存在,在大型工装的应用,成型加工工件的变形与矫正等方面尤为突出。在这方面通过校企合作,将部分一体化的教学设置在与学校项邻的企业车间。 深化校企合作办学模式和工学结合人才培养模式改革。按照专业与产业对接、企业与岗位对接,专业课程内容与职业标准对接,教学过程与生产过程对接的原则,以校企合作为平台,以系统化专业建设为载体,突出教学过程的实践性、开放性和职业性,引导专业设置、课程体系、教学内容和教学方法的改革,实现“教、学、做”一体化的人才培养模式。 1.3 关于“双师型”师资队伍建设 “双师型、专业化”是职业教师发展的必经之路,在这方面注重中、青年教师在实践环节动手能力的提高,创造条件使他们带着具体的问题、任务去企业学习实践。使中青年教师在学历和理论知识占优的情况下,大幅度提高自身的实操能力。着力加强师资队伍建设,采取“引进来、送出去”、学历进修和非学历学习相结合等方式,努力培养一支优秀的专业师资队伍,加强建设培养学生创新精神与实践能力的实训平台。 2、“一体化”教学的主要过程 2.1 开发制定一体化课程教学标准 2.1.1 重构课程标准 打破原有学科体系,将课程体系分为基本素质课程、专业基础课程、专门工艺课程。 2.1.2 开展项目教学和案例教学 根据铆焊专业岗位层次的不同要求,实现课程改革与课程建设上的重大突破,完善高级铆焊专业课程体系建设,制定高中起点3年制、初中起点5年制高级铆
紫铜止水焊接工艺性试验方案 1.工程概况 本标段为引江济淮工程（安徽段）江水北送段 H001（河渠）标，本标段由A水利工程和 B 公路工程组成。其中 A 水利工程由 H001（河渠）标水利工程部分组成；B 公路工程包括杨村集桥、展沟桥、阚疃集闸交通桥、S224 西淝河桥四座跨河桥梁。 （2）主要施工内容 1）西淝河阚疃南站～刘张庄（桩号50+193～30+281），河道长19.912km； 2）西淝河下段阚疃集闸～西淝河北站（桩号61+543～73+457），河道长11.914km； 3）新建阚疃南站和阚疃南闸工程的土建及安装工程； 4）新建西淝河北站和防洪闸工程的土建及安装工程； 5）西淝河封闭配套工程共15座建筑物，其中西淝河下段共6座建筑物，西淝河上段共9座建筑物； 6）西淝河下段改建桥梁3座、加固桥梁1座。 2.编制依据 （1）《施工组织设计》； （2）施工设计图纸及相关设计文件； （3）《水工建筑物止水带技术规范》（DL/T5215-2005） （4）《铜及铜合金带材》GB/T2059-2017。 3.止水铜片材质要求 （1）止水进场时应有工厂质量保证书（或检验合格证）。否则不得使用于本工程中。 （2）紫铜片止水采用冷轧软铜片，厚度不小于 1.2mm，抗拉强度不小于205Mpa，延伸率不小于20%，化学成分和物理力学性能满足GB/T2059的规定。 （3）止水片应符合设计规格，外观平整，不得扭曲或翘起。 （4）进场使用前由我方先进行自检，待自检合格后委托第三方进行抽样检
测，并出具检验报告，提交监理工程师审批后使用。 4.试验目的、适用范围 （1）通过试验检验确定紫铜止水带接头焊接的工艺； （2）通过试验检验接头焊接强度是否满足规范要求； （3）通过试验来指导后续大面积施工。 5. 试验计划 计划2020年4月份对进场的紫铜止水进行电气焊焊接试验。 6. 试验方案 6.1 施工准备 （1）原材料准备 ①紫铜片止水：必须有出厂合格证，进场后经物理性能检验合格后，方能使用。 ②黄铜焊条：按钢结构工程有关规定执行，焊条应分类、分牌号放在通风良好、干燥的仓库保管好，重要工程焊条，要保持一定温度和湿度（一般温度10～15°C，相对湿度小于5%为宜），焊条焊接前一般在20～25°C烘箱内烘干。初步选定焊条直径为5.0mm。 （2）机械设备准备 主要机具设备：小型电焊机、乙炔、氧气及橡胶软管。 （3）人员组织准备 选取具有丰富操作经验的焊工，持证上岗，试验室安排专业试验人员。6.2 作业条件 1）焊工应经培训考核，持证上岗，熟识机械性能和操作规程。 2）工作前或停工时间较长再工作时，必须检查所有气焊设备。乙炔瓶、氧气瓶及橡胶软管的接头，阀门紧固件应紧固牢靠，不准有松动、破损和漏气现象，氧气瓶及其附件、橡胶软管、工具不能沾染油脂的泥垢，这样保证在气焊焊接的过程中不会因为气焊设备故障而导致意外发生。 3）检查气焊设备、附件及管路漏气，只准用肥皂水试验。试验时，周围不准有明火，不准抽烟，避免引起火灾。
高锰钢与超高锰钢铸件生产技术要点在高能量冲击的工作条件下，高锰钢与超高锰钢铸件的应用范围是广阔的。许多铸造厂，对生产此类钢种铸件缺乏必要的认识。现对具体操作做简要的说明，供生产者参考。 1化学成分 高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是％－％。受冲击大，碳含量低。锰含量在％－％之间，一般不应低于13％。超高锰钢尚无国标，但锰含量应大于18％。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于％为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于％。铬是提高抗磨性的，一般在％左右。 2炉料 入炉材料是由化学成分决定的。主要炉料是优质碳素钢（或钢锭）、高碳锰铁、中碳锰铁、高碳铬铁及高锰钢回炉料。这里特别提醒的是有人认为只要化学成分合适，就可以多用回炉料。这个认识是有害的。某些厂之所以产品质量不佳，皆出于此。不仅高锰钢、超高锰钢，凡是金属铸件，绝不可以过多的使用回炉料，回炉料不应超过25％。那么，回炉料过剩该如何只要把废品降到最低，回炉料就不会过剩。3熔炼 这里着重讲加料顺序，无论用中频炉，还是电弧炉熔炼，总是先熔炼碳素钢，而各类锰铁和其他贵重合金材料，要分多次，每次少量入炉，贵重元素在最后加入，以减少烧损。料块应尽量小些，以50－80mm
为宜。熔清后，炉温达到1580－1600℃时，要脱氧、脱氢、脱氮，可用铝丝，也可用Si-Ca合金或SiC等材料。将脱氧剂一定压到炉内深处。金属液面此时用覆盖剂盖严，隔断外界空气。还要镇静一段时间，使氧化物、夹杂物有充足时间上浮。然而，不少企业，只将铝丝甚至铝屑，撒在金属液面上，又不加覆盖，岂不白白浪费！在此期间，及时用中碳锰铁来调整锰与碳的含量。 钢液出炉前，将浇包烘烤到400℃以上是十分必要的。在出炉期间用V-Fe、Ti-Fe、稀土等多种微量元素做变质处理，是使一次结晶细化的必要手段，它对产品性能影响是至关重要的。 4炉料与造型材料 要延长炉龄，当分清钢种与炉衬的属性。锰钢属碱性，炉衬当然选用镁质材料。捣打炉衬要轮番周而复始换位操作。添加炉衬材料不可过厚，每次80毫米左右为宜，捣毕要低温长时间烘烤。如提高生产效率，笔者建议采用成型坩埚（沈阳力得厂和恒丰厂均有成品出售），从拆炉到装成，不用1小时，即可投入生产，同时成型坩埚对防穿炉大有裨益。当然，炉龄的长短与操作者大有关系。不少操作者像掷铅球的运动员一样，把炉料从三四米之外投入炉内，既不安全又伤炉龄，应将炉料置于炉口旁预热，然后用夹子慢慢地将炉料顺炉壁放入。 造型材料和涂料也应与金属液属性相一致，或者用中性材料（如铬铁矿砂、棕刚玉等）。若想获得一次结晶细化的基体，采用蓄热量大的铬铁矿砂是正确的，尤其是消失模生产厂，用它将克服散热慢的缺点。5铸造工艺设计
对接焊缝、角焊缝焊接工艺评定规则(1)简介：1、焊缝的连接形式评定对接焊缝焊接工艺时，采用对接焊缝试件。对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。板材对接焊缝试件评定合格的焊接工艺适用于管 ... 、焊缝的连接形式 评定对接焊缝焊接工艺时，采用对接焊缝试件。对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。 板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，管材对接焊缝试件评定合格的焊接工艺也适用于板材的对接焊缝。 管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，板材的角焊缝评定合格的焊接工艺也适用于管与板角焊缝试件。 焊接工艺因素 焊接工艺因素分为重要因素、补加因素和次要因素。 重要因素是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。． 补加因素是指影响焊接接头冲击韧性的焊接工艺因素。当规定进行冲击试验时，需增加补加因素。次要因素是指对要求测定的力学性能无明显影响的焊接工艺因素。 焊接接头的力学性能包括抗拉强度与冲击韧性，而弯曲性能除有力学性能性质外，还表现为工艺性能。按照制订本标准时的重新评定焊接工艺判断准则，将焊接工艺因素分为重要因素、补加因素和次要因素。 变更或增加补加因素要不要重新评定焊接工艺，要看焊件是否要求冲击试验来决定，当规定冲击试验时，补加因素当作重要因素对待；当不规定冲击试验时，补加因素当作次要因素对待。
焊接接头的力学性能包括抗拉强度与冲击韧性，而弯曲性能除有力学性能性质外，还表现为将焊接工艺因素分为重要因素、按照制订本标准时的重新评定焊接工艺判断准则，工艺性能。． 补加因素和次要因素。 变更或增加补加因素要不要重新评定焊接工艺，要看焊件是否要求冲击试验来决定，当规定冲击试验时，补加因素当作重要因素对待；当不规定冲击试验时，补加因素当作次要因素对待。．
低合金钢(16Mn)在钢结构中的焊接工艺特点 摘要：低合金钢(16Mn)中，16Mnq与Q345是最典型的两种钢材，分别运用于桥梁与建筑钢结构。如何采用正确的焊接工艺来保证该类钢材的焊接质量，是本文讨论的重点。 关键词：钢结构低合金钢单面焊双面成形焊接工艺层状撕裂 在承重钢结构中，经常采用掺加合金元素的低合金钢，其强度高于碳素结构钢，它的强度增加不是靠增加含碳量，而是靠加入合金元素的程度。所以，其韧性并不降低。低合金钢（16Mn）的综合性能较好，在钢结构领域已广泛使用。 1：16Mnq钢焊接工艺 16Mnq钢是广泛运用于钢桥梁的低合金钢， 该钢材以热轧状态交货化学成分与力学性能见表1，2： 表1 表2 由碳当量公式：Ceq(%)=C+1/6Mn+1/24Si可知该钢焊接性接近中碳钢，因而在施焊过程中要防止因淬硬带来的微裂纹等缺陷。 1.1 单面焊双面成形 图1 单面焊双面成形示意图 （1：二氧化碳气体保护打底焊 2：二氧化碳气体保护中间层焊 3；埋弧直动焊盖面）
1.1.1 板缝间隙 通过焊接工艺试验发现： 当板缝间隙过窄，小于6毫米时，则二氧化碳气体保护打底焊焊丝无法摆动，焊缝反面成型不规则，反面余高过高。 当板缝间隙大于8毫米时，则显过宽，容易产生夹渣与边缘未融合以及焊缝收缩量大现象。同时，板缝间隙过宽，二氧化碳气体保护焊丝摆动大，焊缝融敷金属受二氧化碳气体保护效果差，焊工也难于控制其面焊接质量。板缝间隙过宽，还会造成埋弧直动焊一次盖面不能彻底盖住，造成偏焊，达不到焊接质量要求。 当板缝间隙处于6~8毫米时，再配合适当的运条方法，则能避免上述问题出现，达到焊接质量要求。 1.1.2 打底层数和运条方法 对于8~14毫米间板厚，如果只进行一层二氧化碳气体保护打底焊，则易造成埋弧直动焊盖面时烧穿。所以，需采取两层二氧化碳气体保护打底。 但当板薄且运条方式不正确，又易造成打底焊焊缝高于母材，对埋弧直动焊盖面带来困难。 在实际施焊过程中，第一道二氧化碳气体保护打底焊需采用前月牙形右焊法，见图2。 图2 前月牙形右焊法 此种运条方法易保证焊接时不断弧，焊丝突然送进时，不对陶瓷衬垫造成破坏。 第二道二氧化碳气体保护打底焊需采用后月牙左焊法，见图3。 图3 后月牙左焊法 此种运条方法易保证埋弧直动焊盖面所需深度，也易避免坡口边缘产生夹渣和未融合。 1.1.3 接头处理方法 由于16Mnq钢淬硬带来的微裂纹趋向大,易出现弧坑裂纹与缩孔。 在收弧时，要采用慢收弧方法，并对这种冷接头采取打磨处理，将弧坑微裂纹与缩孔磨出，并将端部打磨成1：5的斜坡。 当要进行下次施焊时，要对其预热处理。 对于端部和收尾，要求每条焊缝必须安置与正式焊缝同材质同坡口的引熄弧板。同时，焊接
哈尔滨工业大学 金属工艺学课程论文 题目：焊接技术的应用与前景 院系：能源科学与工程学院 专业：核反应堆工程系 班级：1102301 学号：1110200724 姓名：刘平成
焊接技术的工艺应用与前景 作者：刘平成 (哈尔滨工业大学能源科学与工程学院核反应堆工程专业，哈尔滨150001) 摘要：制造业是现代国民经济和综合国力的重要支柱，金属工艺学是一门研究有关制造金属机件的工艺方法的综合性技术学科。本文主要介绍了焊接技术在金属工艺学中的应用，工艺特点，实践，背景与应用前景。 关键词：金属工艺学、学科交叉、工艺流程，焊接技术 Technology application and prospect of welding technology (Energy Science and Engineering, Nuclear Reactor Engineering of Harbin Institute of Technology, Harbin 150001) Abstract：The manufacturing industry is an important pillar of the modern national economy and overall national strength, Metal Technology is a comprehensive research process method for manufacturing metal parts technical disciplines. This paper describes the welding metal technology, process characteristics, practice, background and application prospects. 1 焊接技术的主要研究内容 焊接焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程。 1.1 焊接分类 在近代的金属加工中，焊接比铸造、锻压工艺发展较晚，但发展速度很快。焊接结构的重量约占钢材产量的45%，铝和铝合金焊接结构的比重也不断增加。焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。 金属的焊接，按其工艺过程的特点分有熔焊,压焊和钎焊三大类. 熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝
铜包钢焊接工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
焊接工艺选用放热焊接工艺进行接头的连接。该工艺焊接的接头电阻小于导体本身，强度优于导体，接头被铜层覆盖因此抗腐蚀性和导电性均非常出色，接头内部无空隙，是真正的分子结合。 一、焊接工具介绍 模具 模具和模具夹 焊药、引火药及合金托片 引火枪 二、模具与模夹的选用及焊接前准备工作 1、调节方法如下： (Ⅰ)使模夹置于打开状态 (Ⅱ)松开模夹固定栓锁扣
(Ⅲ)取出固定栓 (Ⅳ)调整调节螺丝，逆时针旋转(松)，反之则紧 (Ⅴ)插入固定栓与锁扣 (Ⅵ)开合模夹，观察模具闭合效果 2、首先，对模具进行烘干和除湿处理，用加热工具（点火气枪等)，驱除水气。久未使用的模具内含有水分，尤其是前次使用完后没有清理干净的模具，含有水分更多。 3、再对模具进行除湿的同时，对即将焊接的材料也要进行加热，使用软毛刷清除模具锅腔内和材料接头的表面杂物。 4、模夹是用于开合模具的，模夹的紧密度对熔接的效果有影响，请在焊接开始之前认真检查模夹，并作适当调整。 5、然后检查模具夹与模具接触面的密合度，是否有空隙，当有小量空隙时可采用防火泥胶封堵缝隙，防止焊接时铜液从缝隙处渗漏出来，从而影响焊接质量。 6、每一种模具都有与之匹配的焊粉（90＃），焊粉放多了，模具（上下开合方式）就会被焊接一起；焊粉放少了，接头质量不过关，接头容易脱开。 7、在往模具锅腔内施放焊粉的过程中，一定注意安全防护，周围5米不得有火源，一切与焊接操作无关人员应远离操作现场； 8、使用专业的点火工具点燃引火粉，防止烫伤。
可通过与波峰焊的比较来了解选择性焊接的工艺特点。两者间最明显的差异在于波峰焊中PCB的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。由于PCB本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和PCB 区域的焊点。在焊接前也必须预先涂敷助焊剂。与波峰焊相比，助焊剂仅涂覆在PCB下部的待焊接部位，而不是整个PCB。另外选择性焊接仅适用于插装元件的焊接。选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。选择性焊接的流程典型的选择性焊接的工艺流程包括：助焊剂喷涂，PCB预热、浸焊和拖焊。助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止PCB产生氧化。助焊剂喷涂由X/Y机械手携带PCB通过助焊剂喷嘴上方，助焊剂喷涂到PCB待焊位置上。助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂。微孔喷射式绝对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在PCB上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面，喷涂焊剂量的公差由供应商提供，技术说明书应规定焊剂使用量，通常建议100%的安全公差范围。预热工艺在选择性焊接工艺中的预热主要目的不是减少热应力，而是为了去除溶剂预干燥助焊剂，在进入焊锡波前，使得焊剂有正确的黏度。在焊接时，预热所带的热量对焊接质量的影响不是关键因素，PCB材料厚度、器件封装规格及助焊剂类型决定预热温度的设置。在选择性焊接中，对预热有不同的理论解释：有些工艺工程师认为PCB应在助焊剂喷涂前，进行预热；另一种观点认为不需要预热而直接进行焊接。使用者可根据具体的情况来安排选择性焊接的工艺流程。焊接工艺选择性焊接工艺有两种不同工艺：拖焊工艺和浸焊工艺。选择性拖焊工艺是在单个小焊嘴焊锡波上完成的。拖焊工艺适用于在PCB上非常紧密的空间上进行焊接。例如：个别的焊点或引脚，单排引脚能进行拖焊工艺。PCB以不同的速度及角度在焊嘴的焊锡波上移动达到最佳的焊接质量。为保证焊接工艺的稳定，焊嘴的内径小于6mm。焊锡溶液的流向被确定后，为不同的焊接需要，焊嘴按不同方向安装并优化。机械手可从不同方向，即0°～12°间不同角度接近焊锡波，于是用户能在电子组件上焊接各种器件，对大多数器件，建议倾斜角为10°。与浸焊工艺相比，拖焊工艺的焊锡溶液及PCB板的运动，使得在进行焊接时的热转换效率就比浸焊工艺好。然而，形成焊缝连接所需要的热量由焊锡波传递，但单焊嘴的焊锡波质量小，只有焊锡波的温度相对高，才能达到拖焊工艺的要求。例：焊锡温度为275℃～300℃，拖拉速度10mm/s～25mm/s通常是可以接受的。在焊接区域供氮，以防止焊锡波氧化，焊锡波消除了氧化，使得拖焊工艺避免桥接缺陷的产生，这个优点增加了拖焊工艺的稳定性与可靠性。https://www.doczj.com/doc/0915265993.html,机器具有高精度和高灵活性的特性，模块结构设计的系统可以完全按照客户特殊生产要求来定制，并且可升级满足今后生产发展的需求。机械手的运动半径可覆盖助焊剂喷嘴、预热和焊锡嘴，因而同一台设备可完成不同的焊接工艺。机器特有的同步制程可以大大缩短单板制程周期。机械手具备的能力使这种选择焊具有高精度和高质量焊接的特性。首先是机械手高度稳定的精确定位能力(±0.05mm)，保证了每块板生产的参数高度重复一致；其次是机械手的5维运动使得PCB能够以任何优化的角度和方位接触锡面，获得最佳焊接质量。机械手夹板装置上安装的锡波高度测针，由钛合金制成，在程序控制下可定期测量锡波高度，通过调节锡泵转速来控制锡波高度，以保证工艺稳定性。尽管具有上述这么多优点，单嘴焊锡波拖焊工艺也存在不足：焊接时间是在焊剂喷涂、预热和焊接三个工序中时间最长的。并且由于焊点是一个一个的拖焊，随着焊点数的增加，焊接时间会大幅增加，在焊接效率上是无法与传统波峰焊工艺相比的。但情况正发生着改变，多焊嘴设计可最大限度地提高产量，例如，采用双焊接喷嘴可以使产量提高一倍，对助焊剂也同样
黄铜的焊接 黄铜焊接的方法有：气焊、碳弧焊、手工电弧焊和氩弧焊。 （1）黄铜的气焊 由于气焊火焰的温度低，焊接时黄铜中锌的蒸发比采用电焊时少，所以在黄铜焊接中，气焊是最常用的方法。 黄铜气焊采用的焊丝有：丝221、丝222和丝224等，这些焊丝中含有硅、锡、铁等元素，能够防止和减少熔池中锌的蒸发和烧损，有利于保证焊缝的性能和防止气孔产生。气焊黄铜常用的熔剂有固体粉末和气体熔剂两类，气体熔剂由硼酸甲脂及甲醇组成；熔剂如气剂301。 （2）黄铜的手工电弧焊 焊接黄铜除了用铜227及铜237外，也可以采用自制的焊条。 黄铜电弧焊时，应采用直流电源正接法，焊条接负极。焊前焊件表面应作仔细清理。坡口角度一般不应小于60~70o，为改善焊缝成形，焊件要预热150~250℃。操作时应当用短弧焊接，不作横向和前后摆动，只作直线移动，焊速要高。与海水、氨气等腐蚀介质接触的黄铜焊件，焊后必须退火，以消除焊接应力。 （3）黄铜的手工氩弧焊 黄铜手工氩弧焊可以采用标准黄铜焊丝：丝221、丝222和丝224，也可以采用与母材相同成分的材料作填充材料。 焊接可以用直流正接，也可以用交流。用交流焊接时，锌的蒸发比直流正接时轻。通常焊前不用预热，只有板厚相差比较大时才预热。焊接速度应尽可能快。焊件在焊后应加热300~400℃进行退火处理，消除焊接应力，以防止焊件在使用过程中裂缝。 （4）黄铜碳弧焊 黄铜碳弧焊时，根据母材的成分选用丝221、丝222、丝224等焊丝，也可用自制的黄铜焊丝施焊。焊接可以采用气剂301等作熔剂。焊接应短弧操作，以减少锌的蒸发和烧损。直流TIG焊工艺方法广泛应用于铜及铜合金的焊接，焊风成型好，内外质量优良，在氩气的保护下，熔池纯净，气孔少，热裂影响小，操作易掌握。厚度≤4mm时可不用焊前预热，直接用氩气预热，待熔池温度接近600℃时，可加填充焊丝熔化母材，实现焊接。厚度大于4mm的铜材，纯铜应预热400—600℃。铜合金焊接预热200—300℃。300TSP，315TX 直流TIG焊机可焊接纯铜、硅青铜、磷青铜、黄铜、白铜等铜合金。300WP5、300/500WX4交直流两用TIG焊机可用交流TIG焊接铝青铜（用交流方波清除表面氧化膜）及用直流TIG 焊接上述铜材。 近年来，采用MIG方法焊接铜及铜合金的施工越来越多，尤其对于厚度≥3mm的铝青铜、硅青铜和白铜最好选用MIG焊方法。厚度3~14mm或>14mm的铜及铜合金几乎总要选用MIG焊，因为熔敷效率高、熔深大、焊速快（一般为TIG焊的3~4倍），实现高效、优质、低成本的经济效益要求。铜材施焊前均应达到预热温度要求（纯铜400~600℃，铜合金200~300℃），焊丝与母材化学充分相似，氩气纯度≥99.98%。
铜管焊接技术工艺 在钎料的选用中应遵循三个基本原则：钎料的物理特性、钎料的融化性、钎料的形状。根据铜的熔点及钎料的基本性质分析得出，钎料的熔点需选用在600-850℃之间。焊接主要用的焊料有以下几种： 钎料牌号的表示方法：
焊接火焰构造分为三部分：焰心、内焰、外焰；其中在焰心前3mm处温度最高，可达三千度左右；钎焊火焰分为3种：氧化焰、中性焰、还原焰；其中氧化焰和还原焰对焊接质量有影响，一般空调焊接所用的火焰为中性焰； 气体火焰钎焊的种类分为3种：当氧气与乙炔的作用比为1～1.2时，所产生的火焰称为中性焰，又称为正常焰。靠近焊咀处为焰芯，呈白亮色；其次为内焰。呈兰紫色，此处温度最高，约3150℃，最外层为外焰，呈桔红色。当氧气和乙炔的体积比小于1时，则得到还原焰。由于氧气较少，燃烧不完全。整个火焰比中性焰长。外观呈黑红色；当氧气和乙炔的体积比大于1.2时，则形成氧化焰。由于氧气较多，燃烧剧烈，火焰长度明显缩短，焰心呈锥形，内焰几乎消失，并有较强的丝丝声；外观呈浅蓝色；
在使用中性焰焊接时，使用焰心尖部5mm-10mm处加热最为理想（因为温度在1000℃左右，比较接近铜的熔点）；加热前提前充氮10s；开始加热时火焰中心在正对着连接件中的插入件（焊条是被此部分铜管融化，而不是被火焰直接融化），但火焰同时要对被插入件进行加热；开始加热时火焰要保证在铜管的圆心位置加热，否则将导致管壁受热不均，当加热状态至微红色时，火焰必须在原加热位置左右均匀摆动加热至暗红，摆动时火焰不能完全离开铜管管壁；
预热时各状态见图示； 将母材的颜色预热至暗红色，便可以加焊条，此时铜管温度刚好可以融化焊条；不允许过热，过热会使焊料沿着管子流下去，而不聚集于焊接处，影响焊接质量；
高锰钢辙叉焊修工艺 怀化工务段退休工程师肖国富 特别声明：本工艺虽然经过作者数十年研究实验，已经在全国铁路推广。但本文脱稿于2007年，上传于2012年，仅供同行研究参考。 第一节准备工作 一、安全注意事项 1、从事辙叉焊补的焊工应取得相应的操作许可证； 2、不焊补任何部位出现断裂的辙叉，也不焊补同一部位焊补过三次的辙叉； 3、不在风力大于5级和雨雾天进行辙叉的室外焊补作业，室外焊补人员应在上风方向作业，室内应有吸尘排烟设备，以减少烟尘锰毒对焊补人员的危害； 4、辙叉表面缺陷或磨耗，打磨后不影响行车时，可以在车速不高的线上，利用列车间隙时间焊补，但应由辙叉养护工区按《铁路工务安全规则》及有关规定办理施工手续和设置防护才能上线作业，且在作业中，要严格控制辙叉挖补尺寸，以保证能随时放行列车； 5、利用“天窗”时间线上焊补辙叉裂纹、磨耗、掉块时，也要按“天窗”作业的相关规定，办理手续和防护施工车辆； 6、线上焊补时，电焊搭铁应搭接在所焊辙叉的轨底裙边上。严禁跨过钢轨、绝缘接头及轨道绝缘处，进行搭铁和引弧，以防止破坏和影响行车信号； 7、线上“天窗”条件焊补有困难时，辙叉焊补应在线下进行，或运回工厂，在室内的水槽中施焊； 8、随时注意行车和人身安全，遵守焊接安全操作规章，按规定穿着防护用品。 二、现场焊修设备工具 1、AXQ1-200系列内燃电焊机1台，含焊钳、电缆线、面罩等附件； 2、0.35~0.4立方米、0.7~0.8兆帕（700~800千帕）内燃机驱动空压机1台，含碳弧气刨手钳、高压（氧气）气管等附件； 3、交直流两用手提式电动砂轮机或角磨机一台（建议用上海砂轮机厂生产的S1S-150型850W砂轮机，不要用其它工厂生产的580W砂轮机，否则磨不动），最近有工务段使用的博世角磨机和博世磨片也比较好； 4、电焊条干燥保温筒一个或小烘箱+保温筒； 5、接线板或多用（耐摔、防水）插座一至二个或带插座的电缆圆盘； 6、Φ22~26厘米水壶一个，约10公斤水桶一只或用钢轨钻孔用的压力式水桶； 表2-2 碳棒的规格及适用的电焊机和电流参考表 适用场地电焊机型号圆形碳棒 规格(mm) 使用电流 （A） 线场焊叉AXQ1-200 ￠ 3 150~180 ￠3.5 150~180 ￠4 150~200 ￠5 150~200（250） 工厂焊叉ZXG-400等￠7 200~350 ￠8 250~400 ￠9 350 ~400（500） 7、扳手、钳子、敲渣尖锤、钢丝刷、扁油刷、手锤、钢錾子等手工工具一套； 8、1米长钢直尺、0.05（0.5）~1.00塞尺、弦线、钢轨测温计、2~5米钢卷尺、等量具一套，
焊接件的设计及焊接工艺评定 一、焊接件的设计要求及在设计图上的正确表述： 1、焊接结构钢材的选择： 选择原则：抗拉强度、刚度、塑性、冲击韧性、成形性、焊接性等。 另外还需要考虑：耐蚀性、耐磨性、耐热性及材料的价格和市场供货状况。 2、焊接结构的强度计算： （1）、焊缝容许应力 各行业间的焊缝容许应力值常有差异，设计焊接结构时应遵循所纳入的行业的国家标准。 A、建筑钢结构焊缝强度设计值应符合： GBJ64—84《建筑结构设计统一标准》； GBJ17-88《钢结构设计规范》； GBJ18—87《冷弯薄壁型钢结构技术规范》。 B、压力容器结构焊缝容许应力： 压力容器结构中的焊缝，当母材金属与焊缝材料相匹配时，其容许应力按母材金属的强度乘以焊缝系数φ计算 压力容器强度计算时的焊缝系数φ a)最简单的结构形式； b)最少的焊接工作量； c)容易进行焊接施工； d)焊接接头产生变形的可能性最小； e)最低的表面处理要求； f)最简便的焊缝检验方法； g)最少的加工与焊接成本； h)最短的交货期限。 3、焊接结构工作图(设计图): 焊接结构设计图是制造焊接结构产品的基本依据,通常由总图、部件图及零件图组成(各行业有差异,有些企业是由总图及部件图两部份组成,而由施工单位即制造单位的工艺人员绘制零件图).
通常焊接结构设计图除常规的要求外,还应包括以下内容: 1)、结构材料; 2)、焊接方法及材料; 3)、焊接接头形式及尺寸的细节(或局部放大图); 4)、允许尺寸偏差; 5)、焊前预热要求; 6)、焊后热处理的方法.(消除应力热处理). 注:接头形式: 焊接结构及焊接连接方法的多样化,以及结构几何尺寸、施工场合与条件等的多变形,使焊接接头形式及几何尺寸的选择有极大的差异.优良的接头形式有赖于设计者对结构强度的认识及丰富的生产实践经验.优良的接头不仅可保证结构的局部及整体强度,而且可简化生产工艺,节省制造成本;反之则可能影响结构的安全使用甚至无法施焊.例如相同板厚的对接接头,手工焊与自动埋弧焊的坡口形式及几何尺寸完全不同;两块板相连时采用对接或搭连接,其强度、备料、焊接要求及制造成本也迥然不同,这就需要根据技术经济效果综合考虑,认真选择. 我国关于不同焊法的接头形式的国家标准有: GB985—88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸； GB986—88 埋弧焊焊缝坡口的基本形式和尺寸； 它们具有指导性，需要指出，在不同行业及各个工厂企业，由于习惯及一些特殊要求，在接头形式及符号上会出现差异。 4、焊接方法及焊缝符号在设计图上的表示： 设计标准、规范与法规是指导设计、制造、试验与验收的重要依据。从事焊接结构产品设计的人员，应通晓本专业范围所涉及的各类原材料、焊接材料、焊接设备、焊接工艺、无损检测、焊缝及焊接接头的力学性能检验与验收标准，此外，还应当熟悉与焊接有关的基础与通用标准。 焊接标记符号与辅助加工记号，已经批准实施的国家标准有： GB324-88 焊缝符号表示法； GB5185-85 金属焊接及钎焊方法在图样上的表示方法； GB12212-90 技术制图焊缝符号的尺寸、比例及简化表示法； 《图形符号表示规则产品技术文件用图形符号》； 《机械制图字体》； 《机械制图图线》； 《机械制图图样画法》； 《机械制图轴测图》； 它们通过符号、数字或以技术要求方式在图样中标明。（凡应用标准规定的，可在图样上直接标注标准号及合格要求，以简化技术文件内容。） 在技术图样中，一般按GB324-88规定的焊缝符号表示焊缝，也可按和规定的制图方法表示焊缝。焊缝图形符号及其组成，应按《图形符号表示规则产品技术文件用图形符号》的有关规则设计和绘制，用于焊缝符号的字体和图线应符合和的规定。 焊接设计人员了解各种常用的及新推广的焊接方法、设备、材料、工艺基础知识，通晓现行的焊缝符号、标志方法、尺寸公差，熟悉最常用的焊缝质量检测方法与质量分等规定。 5、技术要求的一般内容： 技术要求 1）本设备采用焊丝气体保护焊焊接制造，符合GB/T12459-90，GB/T13401之规定；
问：需要铜管（直径8mm）和不锈钢管焊接在一起（直径80mm），铜管焊接在不锈钢管壁，请问用什么方法才能保证焊接质量。 答：1、用银钎料。用氩弧焊比较快，而且外观好看。操作时要先对铜管加热，温度到了银钎料才能粘住，然后焊枪再摆向不锈钢。铜停留时间长，不锈钢停留很短只是快速走过。2、最好的方法就是钎焊.加银焊条.焊出来的效果.保证让你满意.找个加工的地方就知道了. 钢与铜及铜合金焊接时的主要困难是在焊缝及熔合区易产生裂纹。实践证实，为了保证焊缝具有足够高的抗裂性能，焊缝中铁的质量分数以控制在10%～43%为宜。 ⑴焊接方法及焊接材料低碳钢与铜及铜合金焊接时，可以分别采用手弧焊、埋弧焊和钨极氩弧焊。低碳钢与纯铜焊接时采用纯铜作为填充金属材料，如焊条TCu（T107）；钨极氩弧焊时，采用硅锰青铜QSi3-1焊丝。低碳钢与硅青铜、铝青铜焊接时，可采用铝青铜作填充金属材料。不锈钢与铜焊接时，采用镍或镍基合金作填充金属材料。 铜的熔点是1083.4度,铁的熔点是1534.8度.不锈钢的熔点高达1500℃——1600℃, 铜和铁能够焊接，多种方法1、铜焊丝，MIG焊；2、钎焊；3、摩擦焊，要看具体什么样的工件。 常用方式是火焰钎焊，用铜焊丝，加硼砂焊剂即可. 亚弧焊用特种焊丝填加,气焊可以采取130焊丝,火焰气焊.在900度时薄层流动性非常优秀手弧可以用普通直流电焊机配M210焊接，因为M210是支持所有铜,铜合金及上述金属与钢,铸铁,不锈钢的焊接的。 如果是小的或者薄的件可以采取低温钎焊解决 但是也有需要考虑的问题。 第一铜的成分跟铁的成分杂质等都是很音响焊接的，第二焊好后的用途，若是焊接在一起接触电介质化学，铁会因为比铜活泼，发生十分严重的电化学腐蚀，严重缩短铁的寿命。哈哈，到时候就变成微电池了。 但是楼主要考虑的问题非常的多，我的答复只能给你做个参考的范围，如果有急问，在线答复你。。。 钎焊 钎焊 soldering and brazing 用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接方法。钎焊变形小，接头光滑美观，适合于焊接精密、复杂和由不同材料组成的构件，如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗，除去油污和过厚的氧化膜，保证接口装配间隙。间隙一般要求在0.01～0.1毫米之间。
高锰钢Mn13 焊接工艺 高锰钢是指含碳量为0.9% ～1.3% ，含锰量为11.0% ～14.0% 的铸钢，即 ZGMn13 。 此材料在1000 ～1100 ℃之间为单一奥氏体组织，为保持此组织，需高温淬火， 即在1100 ～1050 ℃间的温度内立即水淬至常温。经过热处理后的高锰钢，如果 再加热到250 ℃以上， 就会有碳化物析出，其脆性增加，再有此材料的线胀系数大，易出现较大内应力，如果采取常规焊接工艺焊接会出现开裂现象，原因是焊后缓冷到950 ～250 ℃的温度区间内， 会有大量碳化物析出，使母材变脆，再有内应力大，冷却后检查焊缝与母材间已开裂。解决此问题， 就要根据此材料的特殊性质，采取特殊焊接工艺，采取间断焊接、焊后立即水冷至常温的办法，使焊缝避开那段温度区。 结果是成功的.ZGMn13 高锰钢的焊接较差，焊接时的主要问题是：⑴热影响区碳化物的析出高锰钢经1050 ℃水韧处理后， 碳全部固溶于奥氏体中，室温下呈单相奥氏体组织，具有良好的韧性，但当重新加热超过250 ℃时，碳就会沿晶界析出碳化物， 使材料的韧性大大下降，因此焊补后，在热影响区的一个区段内会不同程度地析出碳化物，不仅失去韧性变脆， 而且还会降低耐磨性和冲击韧度。解决的措施是加快施焊时焊件的冷却速度，缩短在高温下停留的时间，以减少碳化物的析出。 ⑵热裂纹倾向严重ZGMn13 高锰钢的线膨胀系数是低碳钢的 1.6 倍，但热导率
仅是低碳钢的1/6 ，所以焊接时会产生很大的应力， 在S、P 有害杂质的作用下，产生焊缝热裂纹和热影响区的液化裂纹。解决的措 施是严格控制母材中的S、P 含量， 特别是焊接材料中的S、P 含量；其次是采用锤击焊缝等工艺措施，减少焊接应力。 如何正确地选用ZGMn13 奥氏体高锰钢焊接时的焊接材料？⑴焊条用于 ZGMn13 奥氏体高锰钢焊接的焊条为低碳钢焊芯 ，并在药皮中加入适量合金元素，使熔敷金属得到高锰钢的化学成分和力学性能。 用于焊接ZGMn13 奥氏体高锰钢的焊条有两种类型： 一种是高锰钢型焊条D256（EDMn-A-16 ）和（EDMn-B-16 ），主要用于堆焊受严重冲击磨料磨损零件，如碎石机颚板等； 另一种是Cr-Mn 型焊条D276 （EDCrMo-B-16 ）和D277 （EDCrMo-B-15 ），其堆焊金属处于介稳定状态的高锰奥氏体， 当受到强烈冲击后转变为马氏体，主要用于耐气蚀的堆焊或高锰钢堆焊，如水轮机叶片、挖掘机斗齿等。 ⑵焊丝焊接ZGMn13 奥氏体高锰钢用焊丝有Mn-Ni 、Mn-Cr 、Mn-Mo 、Mo-Ni-Cr 系高锰钢焊丝和Cr-Ni 、Cr-Ni-Mn 系合金钢焊丝， 其化学成分，见表31。Cr-Ni 系焊丝不仅具有较高的耐腐蚀性能，能冲击载荷下 能声速被加工硬化， 而且还在焊接高锰钢与碳钢或低合金钢的异种钢时容许有较高的稀释，可用来作为高锰钢与碳钢焊接时的填充材料。 ZGMn13 奥氏体高锰钢的焊接工艺。焊补或焊接ZGMn13 奥氏体高锰钢时，应
下向焊工艺的特点及技术 其焊接特点是，在管道水平放置固定不动的情况下，焊接热源从顶部中心开始垂直向下焊接，一直到底部中心。其焊接部位的先后顺序是:平焊、立平焊、立焊、仰立焊、仰焊。下向焊焊接工艺采用纤维素下向焊焊条，这种焊条以其独特的药皮配方设计，与传统的由下向上施焊方法相比，其优点主要表现在: (1)焊接速度快，生产效率高。因该种焊条铁水浓度低，不淌渣，比由下向上施焊提高效率50%。 (2)焊接质量好，纤维素焊条焊接的焊缝根部成形饱满，电弧吹力大，穿透均匀，焊道背面成形美观，抗风能力强，适于野外作业。 (3)减少焊接材料的消耗，与传统的由下向上焊接方法相比焊条消耗量减少20%-30%。 (4)焊接一次合格率可达90%以上。 下向焊焊接中易产生的缺陷及其防止措施如下: 1焊接中易产生的缺陷
1.1 夹渣产生的原因 (1)打底焊后清根不彻底，致使在快速热焊时，未能使根部熔渣完全溢出。 (2)打底焊清根的方法不当，使根部焊道两侧沟槽过深，呈现“W”状。在快速热焊时，流到深槽的熔渣来不及溢出而形成夹渣。 (3)在6点钟位置收弧过快也易产生夹渣。 1.2 气孔产生的原因 (1)盖面焊时，熔池过热，吸覆大量的周边空气。 (2)盖面焊时，焊条摆动幅度太大，熔池保护不良。 (3)根部间隙过小，容易产生根部针形气泡。 (4)焊条未在规定时间内用完或长时间暴露在空气中。 1.3 裂纹产产的原因
(1)如果施工地段起伏较大，土墩未及时垫到位，使管子处在受力状态，在焊接收弧点(尤其是6点钟位置)易出现应力裂纹。 (2)在焊接过程中，如过早松开或撤离对口器，致使熔池中的铁水未来得及凝固好，在焊接收弧处容易产生裂纹。 (3)焊工在6点钟位置采用直线熄弧等不当的收弧方法，致使熔池未填满形成弧坑而出现弧坑裂纹。 1.4 内凹产生的原因 (1)对口间隙过大。 (2)打底焊时焊条送人深度不够。 (3)焊接电流过大，热焊时在5-7点钟位置运弧太慢。 2针对易产生的缺陷所应采取的措施 根据工程用的管材和焊材要求，对每次工程要作好焊接工艺评定，编写好焊接工艺操作规程，并要求电焊工严格按焊接工艺规程要
铜及铜合金焊接施工工艺标准 1 适用范围 本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。 2 施工准备 规范性引用文件 下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。 《铜及铜合金焊接及钎焊技术规程》HGJ223 @ 《铜及铜合金焊条》GB/T3670 《铜及铜合金焊丝》GB9460 《铜基钎料》GB6418 《银基钎料》GB10046 《纯铜板》GB2024 《黄铜板和带》GB2041 《拄制铜管》GB1527 《挤制铜管》GB1528 》 《拄制黄铜管》GB1529 《挤制黄铜管》GB1530 材料 工程中应优先选用已列入国家标准或行业标准的母材和焊接材料 工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。 用于压力容器受压元件的铜及铜合金应为退火状态。 母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。 施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。 、 如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。 手工钨极氩弧焊使用的氩气纯度不应低于%，并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于%，氧气纯度不应低于%。 焊丝、焊剂、钎料、钎剂选用参考表
作业人员：焊工、管道工 焊接设备及工具 手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。 氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。 根据工件及焊丝清洁度的要求配备角向砂轮机，不锈钢丝刷及砂布等。 ` 施焊环境 焊接场所应保持清洁，当焊接、钎焊区域出现下列情况之一，且无有效防护措施时应停止焊接、钎焊作业： ①气温低于5℃ ②钨极氩弧焊时风速＞2m/s ③雾、雨、雪环境 3 施工工艺流程 @ 工艺操作过程 . 编制焊接工艺评定 施工单位应根据设计文件要求进行焊接工艺评定，如设计文件没有明确规定评定所要执行的标准时，焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。 依据评定合格的焊接工艺编制焊接工艺指导书并下发至施工焊接人员。 焊工考试 焊工考试依据设计文件要求的标准执行，如设计文件没有明确规定可以依据《锅炉压力容器压力管道焊工考试规则》或HGJ223《铜及铜合金焊接及钎焊技术规程》焊工考试章节要求执行。
