《数控技术》复习题(附标答)

一、单项选择题1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B )A.圆B.圆外C.圆内D.圆心2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B )A.5B.10C.15D.203.脉冲增量插补法适用于( A )A.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭环数控系统D.以直线或交流电机作为驱动元件的闭环数控系统4.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。

A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明5.( )是无法用准备功能字G来规定或指定的。

A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸6、.基于教材JB3298—83标准，一般表示逆圆插补的G功能代码是( C )A.G02B.G01C.G03D.G047、.在确定数控机床坐标系时，首先要指定的是( )A.X轴B.Y轴C.Z轴D.回转运动的轴8、.根据加工零件图样选定的编制零件程序的原点是（）A 机床原点B编程原点C加工原点D刀具原点9、.下列刀具中，（）的刀位点是刀头底面的中心。

A. 车刀B.镗刀C. 立铣刀D. 球头铣刀10、对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D )A.步距角B.导程C.螺距D.脉冲当量11、.步进电动机转子前进的步数多于电脉冲数的现象为( C )A.丢步B.失步C.越步D.异步12、.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( C )A.0.01mmB.0.02mmC.0.05mmD.0.1mm13、.与交流伺服电机相比，直流伺服电机的过载能力( B )A.差B.强C.相当D.不能比较14、.直接数控系统又称为群控系统，其英文缩写是( B )CB.DNCC.CIMSD.FMS15、、根据控制运动方式不同，机床数控系统可分为( ) BA、开环控制系统、闭环控制系统和半闭环控制系统B、点位控制系统和连续控制系统C、多功能数控系统和经济型数控系统D、NC系统和CNC系统16、、数控机床的优点是( ) DA、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、减少工装费用B、加工精度高、生产效率高、工人劳动强度低、可加工复杂面、工时费用低C、加工精度高、专用于大批量生产、工人劳动强度低、可加工复杂面、减少工装费用D、加工精度高、生产效率高、对操作人员的技术水平要求高、可加工复杂型面、减少工装费17、、每次通电之后，都要让刀具返回：( )A、刀位点B、换刀点C、机械原点D、参考点18、、车削加工程序中，直线插补指令为( )A、G00B、G01C、G32D、G0219、使用G71指令车削的路径必须是( )，即不可有内凹的轮廓外形。

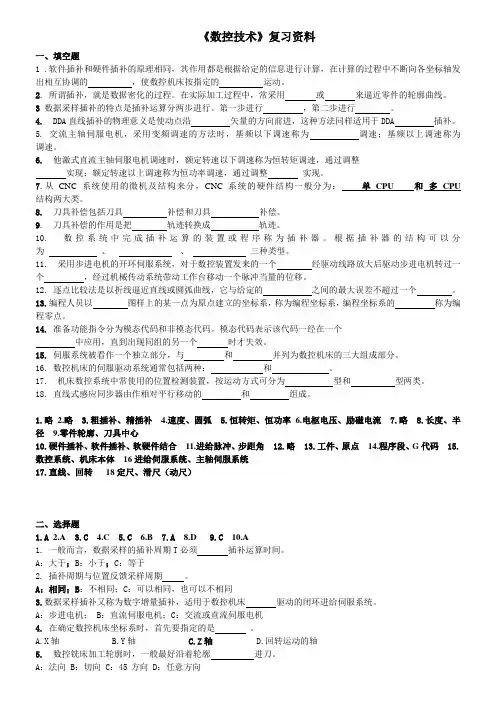

《数控技术》复习资料一、填空题1 .软件插补和硬件插补的原理相同，其作用都是根据给定的信息进行计算，在计算的过程中不断向各坐标轴发出相互协调的，使数控机床按指定的运动。

2. 所谓插补，就是数据密化的过程。

在实际加工过程中，常采用或来逼近零件的轮廓曲线。

3 数据采样插补的特点是插补运算分两步进行。

第一步进行，第二步进行。

4. DDA直线插补的物理意义是使动点沿矢量的方向前进，这种方法同样适用于DDA 插补。

5. 交流主轴伺服电机，采用变频调速的方法时，基频以下调速称为调速；基频以上调速称为调速。

6. 他激式直流主轴伺服电机调速时，额定转速以下调速称为恒转矩调速，通过调整实现；额定转速以上调速称为恒功率调速，通过调整实现。

7.从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：单CPU 和多CPU 结构两大类。

8.刀具补偿包括刀具补偿和刀具补偿。

9. 刀具补偿的作用是把轨迹转换成轨迹。

10. 数控系统中完成插补运算的装置或程序称为插补器。

根据插补器的结构可以分为、、三种类型。

11. 采用步进电机的开环伺服系统，对于数控装置发来的一个经驱动线路放大后驱动步进电机转过一个，经过机械传动系统带动工作台移动一个脉冲当量的位移。

12. 逐点比较法是以折线逼近直线或圆弧曲线，它与给定的之间的最大误差不超过一个。

13.编程人员以图样上的某一点为原点建立的坐标系，称为编程坐标系，编程坐标系的称为编程零点。

14.准备功能指令分为模态代码和非模态代码。

模态代码表示该代码一经在一个中应用，直到出现同组的另一个时才失效。

15.伺服系统被看作一个独立部分，与和并列为数控机床的三大组成部分。

16. 数控机床的伺服驱动系统通常包括两种：和。

17. 机床数控系统中常使用的位置检测装置，按运动方式可分为型和型两类。

18. 直线式感应同步器由作相对平行移动的和组成。

1.略2.略3.粗插补、精插补4.速度、圆弧5.恒转矩、恒功率6.电枢电压、励磁电流7.略8.长度、半径9.零件轮廓、刀具中心10.硬件插补、软件插补、软硬件结合11.进给脉冲、步距角 12.略 13.工件、原点14.程序段、G代码15.数控系统、机床本体16进给伺服系统、主轴伺服系统17.直线、回转18定尺、滑尺（动尺）二、选择题1.A2.A3.C4.C5.C6.B7.A8.D9.C 10.A1. 一般而言，数据采样的插补周期T必须插补运算时间。

数控技术期末复习习题及答案数控技术期末复习习题及答案一、选择题1、下列哪个部件属于数控机床的执行机构？（） A. 数控装置 B. 进给伺服系统 C. 主轴伺服系统 D. 输入输出装置答案：B2、下面哪一项不是数控机床的常用运动方式？（） A. 点位控制 B. 直线控制 C. 轮廓控制 D. 虚轴控制答案：D3、在数控机床中，下列哪一种切削用量通常是由工人根据刀具的耐用度来决定的？（） A. 切削速度 B. 进给速度 C. 切削深度 D. 切削宽度答案：C二、填空题1、数控机床的进给运动通常采用___________传动方式。

答案：滚珠丝杠2.数控机床的坐标系规定以___________为正方向。

答案：增大刀具与工件距离3、数控编程的主要任务之一是按一定的规则编写___________。

答案：数控程序三、判断题1、数控机床的常用控制方式有开环控制、闭环控制和半闭环控制。

（）答案：对2、数控装置是数控机床的核心部件，它的功能是生成并输出数控指令。

（）答案：错3、在加工过程中，刀具一旦出现磨损，就会影响工件的加工精度和表面质量。

（）答案：对四、简答题1、简述数控机床的特点及其应用范围。

答案：数控机床具有高精度、高效率、高柔性和高可靠性等优点，应用范围广泛，主要包括航空航天、汽车、机械制造等领域。

2、简述数控编程的主要步骤。

答案：数控编程的主要步骤包括分析零件图、确定工艺过程、数值计算、编写零件加工程序、程序输入和检验等。

3、如何进行数控刀具的磨损判断和更换？答案：通过观察加工过程中刀具的切削力、切削声音、切削温度的变化，以及工件的加工精度和表面质量的变化，可以判断刀具的磨损情况。

当刀具磨损严重时，应及时更换。

数控技术试题及答案一、单选题（每题2分，共20分）1. 数控机床中，G代码用于表示：A. 速度B. 坐标C. 程序段D. 进给率答案：C2. 以下哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 传动系统D. 液压系统答案：D3. 数控编程中，绝对编程和增量编程的主要区别在于：A. 坐标系B. 程序段C. 进给速度D. 刀具类型答案：A4. 在数控加工中，刀具半径补偿的作用是：A. 提高加工精度B. 减少刀具磨损C. 增加加工速度D. 降低噪音答案：A5. 以下哪个不是数控机床的坐标轴？A. X轴B. Y轴C. Z轴D. R轴答案：D6. 数控机床的伺服系统主要控制的是：A. 刀具B. 工件C. 机床主轴D. 机床移动部件答案：D7. 在数控加工中，刀具路径的正确性主要取决于：A. 刀具类型B. 刀具寿命C. 刀具路径规划D. 刀具尺寸答案：C8. 数控机床的润滑系统的主要作用是：A. 减少摩擦B. 增加速度C. 减少噪音D. 提高精度答案：A9. 以下哪个不是数控编程的步骤？A. 工艺分析B. 编写程序C. 调试程序D. 机床操作答案：D10. 数控机床的控制系统通常由以下哪些部分组成？A. 硬件B. 软件C. 操作面板D. 所有选项答案：D二、判断题（每题1分，共10分）1. 数控机床的编程语言只有G代码和M代码。

（错误）2. 数控机床的精度主要取决于机床的制造精度。

（正确）3. 数控机床的刀具寿命与加工速度无关。

（错误）4. 数控机床的润滑系统可以提高机床的工作效率。

（正确）5. 数控机床的伺服系统不需要维护。

（错误）6. 数控机床的控制系统只负责接收指令。

（错误）7. 数控机床的坐标轴都是直线轴。

（错误）8. 数控机床的刀具半径补偿可以自动完成。

（正确）9. 数控机床的传动系统只包括齿轮和皮带。

（错误）10. 数控机床的调试程序是编程的最后步骤。

（正确）三、简答题（每题5分，共20分）1. 简述数控机床的工作原理。

数控技术基础复习题答案一、选择题1. 数控机床的基本组成部分包括：A. 控制系统B. 伺服系统C. 驱动系统D. 所有以上选项答案：D2. 数控编程中的G代码代表：A. 准备功能B. 辅助功能C. 刀具功能D. 程序编号答案：A3. 数控机床的伺服系统主要作用是：A. 控制机床的运动B. 提供动力C. 保证加工精度D. 进行程序存储答案：A4. 以下哪个不是数控机床的常见运动轴：A. X轴B. Y轴C. 旋转轴D. 温度控制轴答案：D5. 数控机床的刀库是用来：A. 存储刀具B. 进行刀具的快速更换C. 控制刀具的转速D. 测量刀具的磨损答案：A二、判断题1. 数控机床的加工精度完全取决于数控系统的精度。

（错误）2. 数控编程中的M代码代表辅助功能。

（正确）3. 数控机床的伺服系统可以独立完成所有加工任务。

（错误）4. 数控机床的刀具库只能存放一种类型的刀具。

（错误）5. 数控编程中的G代码和M代码可以同时使用。

（正确）三、简答题1. 简述数控机床的工作原理。

答：数控机床的工作原理是通过数控系统接收编程指令，然后通过伺服系统驱动机床各轴按照指令进行精确的运动，实现对工件的加工。

2. 什么是数控编程中的G代码和M代码？答：G代码是数控编程中的准备功能代码，用于指定机床的运动轨迹和速度等参数。

M代码是辅助功能代码，用于控制机床的辅助设备，如刀具更换、冷却液的开关等。

3. 数控机床的伺服系统有哪些主要功能？答：伺服系统的主要功能是接收数控系统的指令，精确控制机床各轴的运动，以实现对工件的精确加工。

四、计算题1. 如果数控机床的X轴以每分钟100毫米的速度移动，计算10分钟内X轴移动的总距离。

答：10分钟内X轴移动的总距离为 100毫米/分钟× 10分钟 = 1000毫米。

五、论述题1. 论述数控机床在现代制造业中的重要性。

答：数控机床作为现代制造业的关键设备，具有高精度、高效率和高自动化的特点。

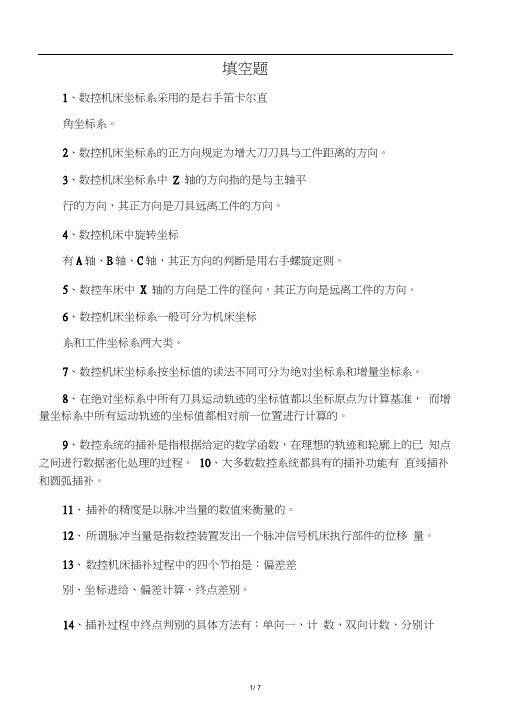

填空题1、数控机床坐标系采用的是右手笛卡尔直角坐标系。

2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。

3、数控机床坐标系中Z 轴的方向指的是与主轴平行的方向，其正方向是刀具远离工件的方向。

4、数控机床中旋转坐标有A轴、B轴、C轴，其正方向的判断是用右手螺旋定则。

5、数控车床中X 轴的方向是工件的径向，其正方向是远离工件的方向。

6、数控机床坐标系一般可分为机床坐标系和工件坐标系两大类。

7、数控机床坐标系按坐标值的读法不同可分为绝对坐标系和增量坐标系。

8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。

9、数控系统的插补是指根据给定的数学函数，在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。

10、大多数数控系统都具有的插补功能有直线插补和圆弧插补。

11、插补的精度是以脉冲当量的数值来衡量的。

12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。

13、数控机床插补过程中的四个节拍是：偏差差别、坐标进给、偏差计算、终点差别。

14、插补过程中终点判别的具体方法有：单向一、计数、双向计数、分别计数。

15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。

16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。

17、数控机床程序段的格式有固定程序段格式和可变程序段格式。

18、数控机床的编程方法有手动编程和自动编程。

19、以下指令的含义：G00快速点定位；G0 1直线插补；G02顺时针圆弧插补；G03逆时针圆弧插补。

20、准备功能G代码有模态代码和非模态代码两大类。

二、判断题1、数控加工程序是由若干程序段组成，而且一般常采用可变程序进行编程。

（V ）2、只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运动。

(X)3、进给路线的确定一是要考虑加工精度，二是要实现最短的进给路线。

数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。

A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。

A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。

A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。

A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。

A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。

A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。

A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。

A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。

A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。

A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。

12. 数控编程中的循环指令可以简化___________的编程工作。

13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。

14. 数控机床的加工程序中，___________指令用于暂停机床的运动。

15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。

16. 数控机床的刚性主要取决于___________和___________。

(数控技术期末复习题)一、填空题1、数控机床由输入输出设备、数控装置、伺服系统、测量反馈和机床本体组成。

2、数控装置是数控机床的核心。

它接受来自输入设备的程序和数据，并按输入的信息的要求完成数值计算、逻辑判断和输入输出控制等功能。

3、数控机床分为开环控制的数控机床、闭环控制的数控机床、半闭环控制的数控机床。

4、数控编程的步骤：分析零件确定加工工艺过程、数值计算、编写零件加工程序、制作控制介质、程序校验和试切削。

5、数控机床坐标系确定顺序：Z-X-Y.。

6、数控机床中X尺寸一般采用直径编程。

7、坐标平面指令：G17、G18、G19。

8、圆弧差补指令用R代替I、J、K值。

圆心角小于180度时，R 取正直。

9、数值计算内容：基点和节点计算、刀位点轨迹计算、辅助计算。

10、CMC数控机床的功能分为基本功能和选择功能。

11、刀补过程分为刀补建立、刀补运行、刀补取消。

12、插补算法：脉冲增量插补、数据采样插补。

13、四个工作节拍：偏差判别、紧急计算、偏差计算、终点判别。

14、脉冲分配方法：电路分配法、软件分配法。

环形分配器的作用是将来自CMC的指令脉冲按一定的顺序送主电动机绕组的控制电路。

15、感应同步器是一种电磁式位置检测元件，按其结构特点一般分为直线式和旋转式。

前者用于直线位移测量，后者用于角位移测量。

16、丝杠螺母副可通过垫片调整、螺纹调整、齿差式调整来调整间隙。

二、名词解释1、基点：构成零件轮廓的不同几何素线的交点或切点称为基点。

基点可以直接作为其运动轨迹的起点或终点。

节点：当采用不具备非圆曲线插补功能的数控机床加工非圆曲线轮廓的零件时，在加工程序的编制工作中，常用多个直线段或圆弧去近似代替非圆曲线，这称为拟合处理。

拟合线段的交点或切点称为节点。

2、数控加工：数控加工:是利用一种能自动换刀的数控铣铿床,即工件经一次装夹后能自动完成铣锉钻铰等多工序综合加工,综合加工机对原料作综合加工处理，得到所需形状。

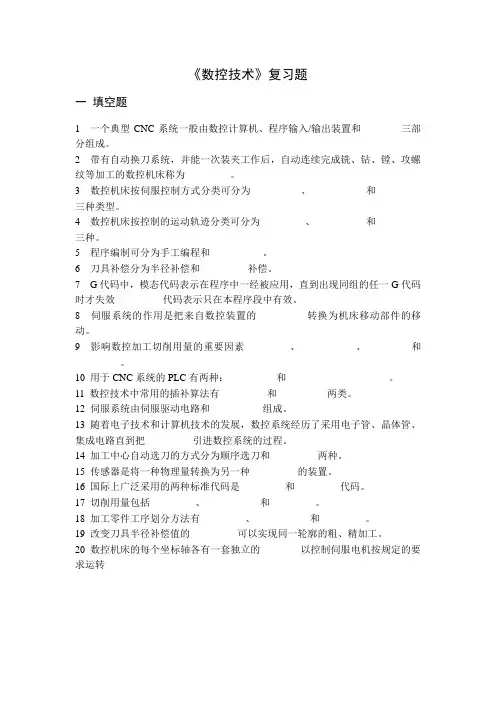

《数控技术》复习题一填空题1 一个典型CNC系统一般由数控计算机、程序输入/输出装置和________三部分组成。

2 带有自动换刀系统，并能一次装夹工作后，自动连续完成铣、钻、镗、攻螺纹等加工的数控机床称为_________。

3 数控机床按伺服控制方式分类可分为_________、_________ 和_________ 三种类型。

4 数控机床按控制的运动轨迹分类可分为_________、_________ 和_________ 三种。

5 程序编制可分为手工编程和 _________ 。

6 刀具补偿分为半径补偿和 _________补偿。

7 G代码中，模态代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效 _________代码表示只在本程序段中有效。

8 伺服系统的作用是把来自数控装置的 _________转换为机床移动部件的移动。

9 影响数控加工切削用量的重要因素_________、_________ 、_________和_________。

10 用于CNC系统的PLC有两种： _________和 _________ 。

11 数控技术中常用的插补算法有 _________和 _________两类。

12 伺服系统由伺服驱动电路和 _________组成。

13 随着电子技术和计算机技术的发展，数控系统经历了采用电子管、晶体管、集成电路直到把 _________引进数控系统的过程。

14 加工中心自动选刀的方式分为顺序选刀和 _________两种。

15 传感器是将一种物理量转换为另一种 _________的装置。

16 国际上广泛采用的两种标准代码是_________和_________代码。

17 切削用量包括_________、_________ 和_________。

18 加工零件工序划分方法有_________、_________ 和_________。

19 改变刀具半径补偿值的 _________可以实现同一轮廓的粗、精加工。

数控技术复习题答案一、选择题1. 数控机床的数控系统主要功能是（）。

A. 执行程序控制B. 进行机械加工C. 实现自动换刀D. 完成工件测量答案：A2. 数控编程中，G代码用于（）。

A. 控制机床运动B. 定义工件尺寸C. 设置刀具参数D. 调整切削速度答案：A3. 数控机床的伺服系统的作用是（）。

A. 驱动机床运动B. 测量机床位置C. 控制机床温度D. 监测切削力答案：A二、填空题1. 数控机床的坐标系统通常采用_______坐标系。

答案：笛卡尔2. 数控编程中的M代码是用于_______。

答案：辅助功能3. 数控机床的刀具库通常安装在_______。

答案：机床的侧面或顶部三、简答题1. 简述数控机床的组成。

答案：数控机床主要由数控系统、伺服系统、机床本体、刀具库、工作台等组成。

数控系统负责接收和解释程序指令，伺服系统根据数控系统的指令驱动机床运动，机床本体包括床身、导轨、主轴等，刀具库用于存放和更换刀具，工作台用于固定工件。

2. 数控编程中，G代码和M代码的区别是什么？答案：G代码主要用于控制机床的运动，如直线插补、圆弧插补等，而M代码则用于辅助功能，如主轴启停、刀具更换等。

四、计算题1. 假设数控机床的X轴行程为1000mm，Y轴行程为800mm，Z轴行程为600mm。

如果机床以X轴为基准，沿X轴移动500mm，然后沿Y轴移动300mm，最后沿Z轴移动200mm，求机床移动的总距离。

答案：机床移动的总距离为1000mm（X轴）+ 800mm（Y轴）+600mm（Z轴）= 2400mm。

五、论述题1. 论述数控技术在现代制造业中的重要性。

答案：数控技术是现代制造业的关键技术之一，它通过计算机程序控制机床的精确运动，实现了自动化、高精度、高效率的加工。

数控技术的应用，大大提高了生产效率，降低了生产成本，提升了产品质量，同时也为复杂形状和高精度要求的零件加工提供了可能。

此外，数控技术还促进了制造业的信息化和智能化发展，为实现智能制造奠定了基础。
