实验四 在两台交换机中配置VLAN

  • 格式：doc
  • 大小：796.00 KB
  • 文档页数：4

1 实验四 在两台交换机上配置跨交换机VLAN

第 组 姓 名：

一. 实验背景

学校的网络有两台交换机，我想把财务室的计算机划在一个Vlan里，把教导处的计算机划到另一个Vlan里，但是财务室的部分计算机连接到交换机1，部分连交换机2,教导处处也一样，那将如何划分VLAN呢？

二. 实验任务

在两台交换机上配置跨交换机VLAN

三．实验拓扑

小组的02号机连接到s3550的console口，01号机连接到s3550的Fa0/1口，03号机连接到S3550的F0/3口;

05号机连接到s2126的console口，04号连接到s2126的fa0/4口，06号连接到S2126的Fa0/6口

用一条网线把再台交换机的Fa0/24口相连。

X 01VLAN 10X 04

VLAN 10S3550X 03VLAN 20S2126X 06

VLAN 10Fa0/1Fa0/3Fa0/4Fa0/6consoleconsoleX02X05Fa0/24 2 四．实验分工

由02号学员负责对s3550进行配置，05号学员负责对s2126进行配置，其余学员进行验证，实验完成后，轮换角色再次实验。

五．实验步骤

1.设置计算机的IP地址

01号机：10.0.0.11/24

03号机：10.0.0.13/24

04号机：10.0.0.14/24

06号机：10.0.0.16/24

2.在S3550交换机里，作如下配置：

s3550(config)#vlan 10

s3550(config-vlan)#exit

s3550(config)#vlan 20

s3550(config-vlan)#exit

s3550(config)#int fa0/1

s3550(config-if)#switchport access vlan 10

s3550(config)#int fa0/3

s3550(config-if)#switchport access vlan 20

s3550(config-if)#int fa0/24

s3550(config-if)#switchport mode trunk (把fa0/24的模式设置为trunk)

3.在S2126交换机里，作如下配置：

s2126(config)#vlan 10

s2126(config-vlan)#exit

s2126(config)#vlan 20

s2126(config-vlan)#exit

s2126 (config)#int fa0/4

s2126(config-if)#switchport access vlan 10

s2126(config)#int fa0/6

s2126(config-if)#switchport access vlan 20

s2126(config-if)#int fa0/24

s2126(config-if)#switchport mode trunk (把fa0/24的模式设置为trunk)

4.验证

四台PC机互Ping，看能否Ping通。 3 分别在两台交换机上用show vlan查看VLAN信息

六 实验结果

请填入实验结果

1 .不同VLAN里的计算机能否ping通？

2．相同VLAN里的计算机能否ping通？

3. 使用show Vlan命令，看到fa0/24属于哪一个VLAN?

4.在本实验中，您遇到什么问题？

4 附:实验相关理论与技术

802.1q标准，同样也支持多台交换机的VLAN配置。如下图：

 Trunk

要实验跨交换机之间的VLAN通信，就必须先定义管道（trunk）。

管道（trunk）是交换机之间传递信息的一种链路。被划为Trunk的端口，从属于交换机上的每一个Vlan。

 如何配置trunk

进入端口配置模式，然后输入：

sw1(config-if)#Switchport mode trunk

配置完trunk后，就可以实现以下的功能：

交换机A的Vlan10与交换机B的vlan10通讯，交换机A的Vlan 20与交换机B的Vlan

20通信

VLAN 2VLAN 1

Switch AVLAN30VLAN20 VLAN10Switch BVLAN30VLAN20VLAN10Tag VLAN即Trunk

合集下载

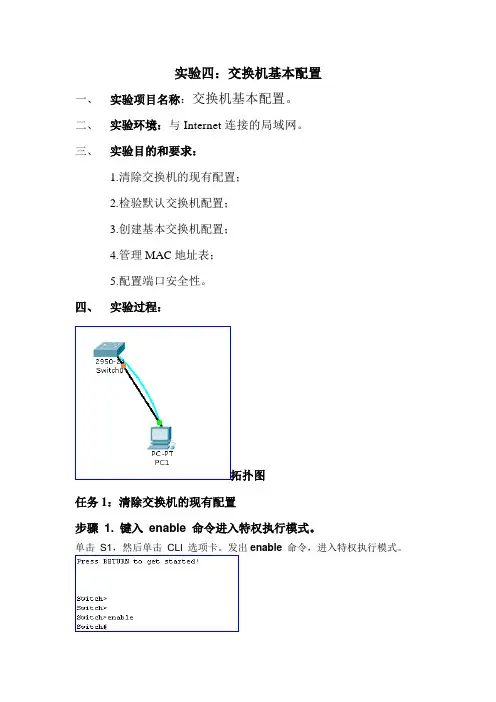

(完整版)实验四-交换机基本配置
