实验四 利用交换机实现VLAN

  • 格式：doc
  • 大小：444.50 KB
  • 文档页数：7

实验五 利用交换机实现VLAN

实验目的：

1、掌握交换机的基本配置方法及简单命令的使用。

2、掌握利用交换机配置VLAN的基本方法。

实验内容：

1、利用Packet Tracer软件模拟只有一台交换机的虚拟局域网。

2、利用Packet Tracer软件模拟具有多台交换机的虚拟局域网。

实验步骤：

1、只有一台交换机的虚拟局域网

（1）利用软件模拟虚拟局域网，首先画出拓扑图，有五台PC机与一台交换机

PC0配置

IP：192.168.1.10

SubNetwork Mask：255.255.255.0

PC1配置

IP：192.168.1.11

SubNetwork Mask：255.255.255.0

……

（2）创建VLAN：

VLAN1：PC0、PC1、PC2

VLAN2：PC3、PC4

（3）将交换机端口划入VLAN

（4）模拟运行，创建如下包：

Packet1：PC0>>PC1

Packet2：PC3>>PC4

Packet3：PC1>>PC3

Packet4：PC0>>Broadcast

运行并观察Packet的在网络中的传输情况。

（5）Ping测试

切换到Realtime Mode，登录到PC，测试网络的连通性。

PC0 ping PC2

PC0 ping PC4

2、具有多台交换机的虚拟局域网

（1）利用软件模拟虚拟局域网，首先画出拓扑图，如图

PC0配置

IP：192.168.1.10

SubNetwork Mask：255.255.255.0

PC1配置

IP：192.168.1.11

SubNetwork Mask：255.255.255.0

……

（2）创建VLAN：

VLAN2：PC2、PC5

（a）Switch0的配置

创建两个VLAN

1 VLAN1

2 VLAN2

设置PC0连接端口（0/1）：Access VLAN １

设置PC1连接端口（0/2）：Access VLAN １

设置PC2连接端口（0/3）：Access VLAN 2

设置Switch2连接端口（0/4）：Trunk VLANs [1,2]

（b）Switch1的配置

创建两个VLAN

1 VLAN1

2 VLAN2

设置PC3连接端口（0/1）：Access VLAN １

设置PC4连接端口（0/2）：Access VLAN １

设置PC5连接端口（0/3）：Access VLAN 2

设置Switch2连接端口（0/4）：Trunk VLANs [1,2]

（c）Switch2的配置

设置Switch0连接端口（0/1）：Trunk VLANs [1,2]

设置Switch1连接端口（0/2）：Trunk VLANs [1,2]

（3）配置干道链路

（4）模拟运行

切换到Simulation Mode，创建如下包：

Packet1： PC0>>PC1

Packet2： PC0>>PC2

Packet3： PC1>>PC4 将PC０～PC5六台PC划分为两个VLAN：VLAN1，VLAN2

VLAN1：PC0、PC1、PC3、PC4

Packet4： PC2>>PC5

Packet5： PC0>>Broadcast

运行并观察Packet的在网络中的传输情况。

（5）Ping测试

切换到Realtime Mode，登录到PC，测试网络的连通性。

PC0 ping PC2

PC0 ping PC4

PC2 ping PC5

一、几种配置命令模式

switch> 这种提示符表示是在用户命令模式，只能使用一些查看命令。

switch# 这种提示符表示是在特权命令模式。

switch(config)# 这种提示符表示是全局配置模式

switch(config-if)# 端口配置命令模式

二、创建VTP管理域

为了在使用VLAN，必须首先在核心交换机上以server的模式创建一个称为VTP的管理域，以管理本区域内的所有VLAN，网络上其他交换机只需以client的模式加入该管理域，这样管理域里所有的交换机就能够彼此了解VLAN的配置信息。

//创建server模式的VTP管理域步骤如下：

switch# vlan database //进入VLAN 配置状态

switch(vlan)# vtp domain test //创建一个VLAN管理域test

switch(vlan)# vtp server //配置本交换机在test管理域中为服务器模式，则其他交换机在test管理域中只能为client模式

switch (vlan)# exit // 保存配置并退出VLAN配置状态

//以client模式加入VTP管理域步骤如下：

switch# vlan database //进入VLAN 配置状态

switch(vlan)# vtp domain test //加入VLAN管理域test

switch(vlan)# vtp client //在test管理域中为client模式

switch (vlan)# exit // 保存配置并退出VLAN配置状态

合集下载

三层交换机实现VLAN间通讯及链路聚合应用1

三层交换机实现VLAN间通讯及链路聚合应用1

咸宁职业技术学院计算机科学系网络专业实验室

第 1 页 共 6

页 实验三、三层交换机实现VLAN 间通讯及链路聚合应用实验 【相关知识】 1．三层交换机简介 在一般的二层交换机组成的网络中，VLAN 实现了网络流量的分隔，不同的 VLAN 间是不能相 互通信的。如果要实现 VLAN 间的通信必须借助路由来实现。一种方法是利用路由器，另一种则是 借助具有三层功能的交换机。 三层交换机，从本质上讲就是带有路由功能（三层）的交换机。第三层交换机就是将第二层交 换机和第三层路由器两者的优势有机而智能化地结合起来，可在各个层次提供线速功能。这种集成 化的结构还引进了策略管理属性，不仅使第二层和第三层关联起来，而且还提供了流量优化处理、 安全访问机制以及其他多种功能。 在一台三层交换机内，分别设置了交换模块和路由模块，内置的路由模块与交换模块类似，也 使用了 ASIC 硬件处理路由。因此，与传统的路由器相比，可以实现高速路由。而且路由与交换模 块是汇聚链接的，由于是内部连接，可以确保相当大的带宽。我们可以利用三层交换机的路由功能 来实现 VLAN 间的通信。 下面我们使用一个简单的网络来概括三层交换机的工作过程： 使用 IP 的设备 A通过三层交换机和设备 B 相连。 假如 A 要向 B 发送数据，已知目的 IP，那么 A 可以通过子网掩码取得网络地址，判断目的 IP 与自己是否在同一网段。如果在同一网段，但不知道转发数据所需要的 MAC 地址，A 就发送一个 ARP 请求广播，B 返回其 MAC 地址，A用此 MAC 封装数据帧并发送给交换机，交换机启用二层交 换模块，查找 MAC 地址表，将数据帧转发到相应的端口。 如果目的 IP 地址不在同一网段，那么 A要实现和 B的通信，在流缓存条目中没有对应 MAC 地 址条目，就将第一个正常数据包发送向缺省网关（在操作系统 TCP/IP 配置中已经设好，对应于第三 层路由设备），由此可以看出对于不是同一子网的数据，最先在 MAC 表中放的是缺省网关的 MAC 地址；然后就由三层模块接收此数据包，查询路由表以确定到达 B 的路由，同时将构造一个新的帧 头，其中以缺省网关的 MAC 地址为源 MAC 地址，以主机 B 的 MAC 地址为目的 MAC 地址。通过 一定的识别触发机制，确立主机 A和主机 B 的 MAC 地址及转发端口的对应关系，并记录于流缓存 条目表，以后的 A到 B 的数据，就直接交由二层交换模块完成。 以上过程就是通常所说的一次路由多次转发。三层交换机不是简单的二层交换机和路由器的叠 加，而是通过硬件结合实现数据的高速转发，特别适合于内网数据流量大、要求快速转发的园区网 使用。2．链路聚合技术 对于局域网交换机之间以及从交换机到高需求服务的许多网络连接来说，100M 甚至 1Gbps 的 带宽是不够的。链路聚合技术（也称端口聚合）帮助用户减少了这种压力。 制定于 1999年的 IEEE802.3ad（Link Aggregation Control Protocol，LACP）链路聚合控制协议， 定义了如何将两个以上的以太网链路组合起来为高带宽网络连接实现负载共享、负载平衡以及提供 更好的弹性。 端口聚合将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大 宽带的端口，形成一条干路，可以实现均衡负载，并提供冗余链路。Aggregate Port （以下简称 AP）， 符合 IEEE802.3ad 标准。它可以把多个端口的带宽叠加起来使用，比如全双工快速以太网端口形成 的 AP 最大可以达到 800Mbps，或者千兆以太网接口形成的 AP 最大可以达到 8Gbps。 如图 3.1 所示，端口聚合可以帮助用户减少了来自主干网络带宽的压力，同时，链路聚合标准 在点到点链路上提供了固有的、自动的冗余性，保证了网络的可靠性。咸宁职业技术学院计算机科学系网络专业实验室

交换机Vlan配置

交换机Vlan配置

实验三 交换机的VLAN配置

一、实验目的

1. 理解理解Trunk链路的作用和VLAN的工作原理

2. 掌握交换机上创建VLAN、接口分配

3．掌握利用三层交换机实现VLAN间的路由的方法。

二、实验环境

本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。

三、实验内容

1. 单一交换机的VLAN配置；

2. 跨交换机VLAN配置，设置Trunk端口；

3. 测试VLAN分配结果；

4．在三层交换机上实现VLAN的路由；

5．测试VLAN间的连通性

四、实验原理

1．什么是VLAN

VLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。

相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

2．交换机的端口

以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。

交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。

CONSOLE端口：它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。

ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。 TRUNK口：为了让连接在不同交换机但属于同一VLAN的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK口工作模式。

计算机网络实验报告——跨交换机实现VLAN

计算机网络实验报告——跨交换机实现VLAN

实验一：跨交换机实现VLAN

一、实验环境：Windows7操作系统的计算机；

Boson Netsim for CCNA v6.0

二、实验步骤;

pc1接到sw1的PA0/1,pc2接到sw1的PA0/2,pc3接到sw2的PA0/1,pc4接到sw2的PA0/2；sw1的PA0/12接到sw2的PA0/12作为主干道，配置如下：

(1) switch1的配置

Switch>enable

Switch#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#hostname switch1

switch1(config)#vlan 10

VLAN 10 added:

Name:VLAN0010

switch1(config)#interface fa 0/1

switch1(config-if)#switchport access vlan 10

switch1(config-if)#exit

switch1(config)#vlan 20

VLAN 20 added:

Name:VLAN0020

switch1(config)#inter fa 0/2

switch1(config-if)#switchport access vlan 20

switch1(config-if)#exit

switch1(config)#interface fa 0/12

switch1config-if)#switchport mode trunk

switch1(config-if)#end

(2) switch2的配置

Switch>enable

Switch#conf term

Enter configuration commands, one per line. End with CNTL/Z.

Port VLAN配置

Port VLAN配置

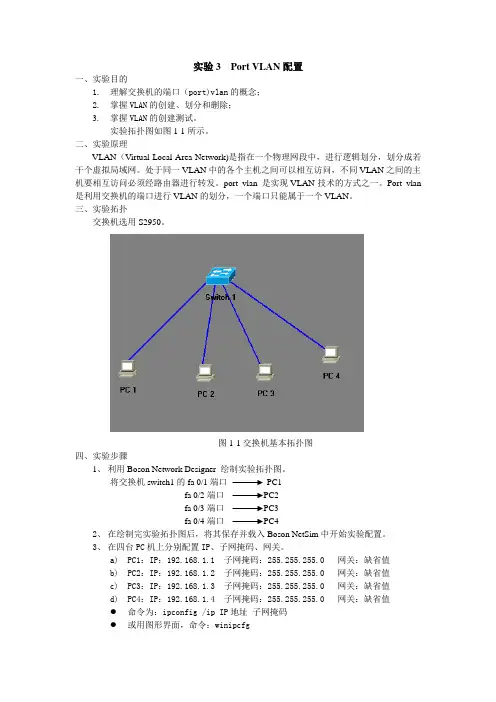

实验3 Port VLAN配置
