道路与桥梁施工技术概论

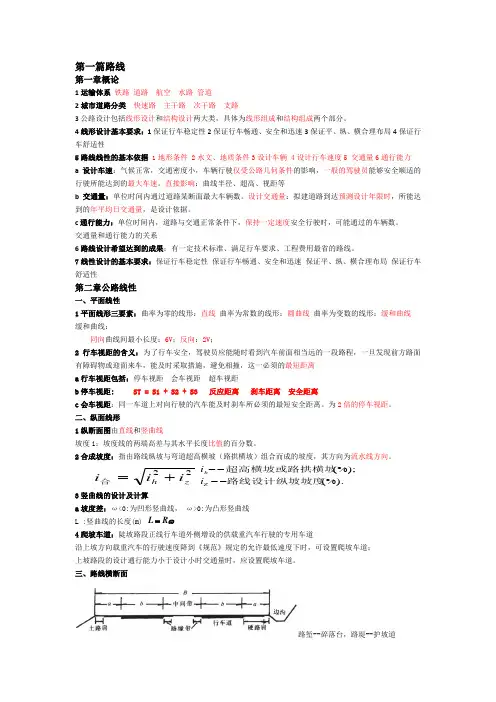

第一篇路线

第一章概论

1运输体系 铁路 道路 航空 水路 管道

2城市道路分类 快速路 主干路 次干路 支路

3公路设计包括线形设计和结构设计两大类，具体为线形组成和结构组成两个部分。

4线形设计基本要求：1保证行车稳定性2保证行车畅通、安全和迅速3保证平、纵、横合理布局4保证行车舒适性

5路线线性的基本依据 1地形条件 2水文、地质条件3设计车辆 4设计行车速度5 交通量6通行能力

a设计车速：气候正常，交通密度小，车辆行驶仅受公路几何条件的影响，一般的驾驶员能够安全顺适的行驶所能达到的最大车速。直接影响：曲线半径、超高、视距等

b交通量：单位时间内通过道路某断面最大车辆数。设计交通量：拟建道路到达预测设计年限时，所能达到的年平均日交通量，是设计依据。

c通行能力：单位时间内，道路与交通正常条件下，保持一定速度安全行驶时，可能通过的车辆数。

交通量和通行能力的关系

6路线设计希望达到的成果：有一定技术标准、满足行车要求、工程费用最省的路线。

7线性设计的基本要求：保证行车稳定性 保证行车畅通、安全和迅速 保证平、纵、横合理布局 保证行车舒适性

第二章公路线性

一、平面线性

1平面线形三要素：曲率为零的线形：直线 曲率为常数的线形：圆曲线 曲率为变数的线形：缓和曲线

缓和曲线：

同向曲线间最小长度：6V；反向：2V；

2行车视距的含义：为了行车安全，驾驶员应能随时看到汽车前面相当远的一段路程，一旦发现前方路面有障碍物或迎面来车，能及时采取措施，避免相撞，这一必须的最短距离

a行车视距包括：停车视距 会车视距 超车视距

b停车视距: ST = S1 + S2 + S3 反应距离 刹车距离 安全距离

c会车视距：同一车道上对向行驶的汽车能及时刹车所必须的最短安全距离。为2倍的停车视距。

二、纵面线形

1纵断面图由直线和竖曲线

坡度i：坡度线的两端高差与其水平长度比值的百分数。

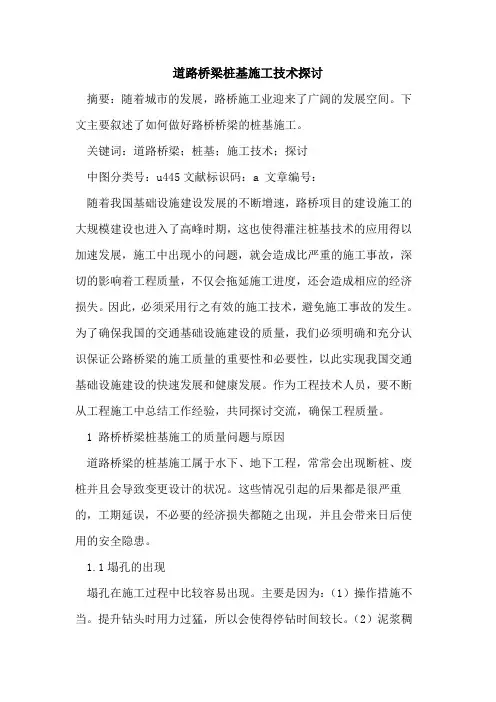

道路桥梁桩基施工技术探讨

摘要：随着城市的发展，路桥施工业迎来了广阔的发展空间。下文主要叙述了如何做好路桥桥梁的桩基施工。

关键词：道路桥梁；桩基；施工技术；探讨

中图分类号：u445文献标识码：a 文章编号：

随着我国基础设施建设发展的不断增速，路桥项目的建设施工的大规模建设也进入了高峰时期，这也使得灌注桩基技术的应用得以加速发展，施工中出现小的问题，就会造成比严重的施工事故，深切的影响着工程质量，不仅会拖延施工进度，还会造成相应的经济损失。因此，必须采用行之有效的施工技术，避免施工事故的发生。为了确保我国的交通基础设施建设的质量，我们必须明确和充分认识保证公路桥梁的施工质量的重要性和必要性，以此实现我国交通基础设施建设的快速发展和健康发展。作为工程技术人员，要不断从工程施工中总结工作经验，共同探讨交流，确保工程质量。

1 路桥桥梁桩基施工的质量问题与原因

道路桥梁的桩基施工属于水下、地下工程，常常会出现断桩、废桩并且会导致变更设计的状况。这些情况引起的后果都是很严重的，工期延误，不必要的经济损失都随之出现，并且会带来日后使用的安全隐患。

1.1塌孔的出现

塌孔在施工过程中比较容易出现。主要是因为：（1）操作措施不当。提升钻头时用力过猛，所以会使得停钻时间较长。（2）泥浆稠度没有达标，不能够发挥护壁的作用。（3）护筒的埋藏深度不够，加之周围回填土质量不高引起漏水发生。（4）向孔内加注水时，流速过大，使孔壁受到冲刷。（5）在松软砂层中进行钻进时，进尺过快。（6）泥浆水位高度欠缺，对孔壁的压力没有达到足够标准。

1.2发生缩颈或孔斜的事故

我们在施工过程中遇到钢筋笼放不下去的情况时，很可能是因为出现缩孔或孔斜导致的，在通过放检孔器可以判断是否出现缩颈或孔斜。如不进行深入地分析，从表面上看这种质量事故在及时发现的前提下不会引起严重的质量问题及安全隐患。然而，事实并非如此实际情况是，孔斜情况的发生在造成工期浪费的同时还造成了人力资源和物力资源的浪费，对桩基的承载能力的影响也是不容忽视的。出现缩颈的原因是多种多样的，但是极有可能是因为地质情况不良引起的。孔口附近堆积石砂料会产生较大的压力，此时一种高塑料黏土带孤石橡胶土同时挤入孔内所致。孔斜事故发生的原因可以归结为以下几点：（1）在某些地质条件下钻头受力不均匀，这些情况主要会发生在有倾斜度的软硬底层交界的地方或者岩面倾斜处或粒径大小悬殊的砂卵石层中。（2）钻进安装不符合标准，导致钻进过程钻机产生不均匀沉陷或运转过程振动过大引起孔斜。（3）钻具弯曲或者插接式的连接钻杆出现磨损，间隙过大受压之后钻杆的倾斜导致孔斜的发生。（4）在钻孔时遇到较大的孤石或者探头石。（5）在钻孔时遇到较大的孤石或者探头石。

《道路与桥梁工程概论》

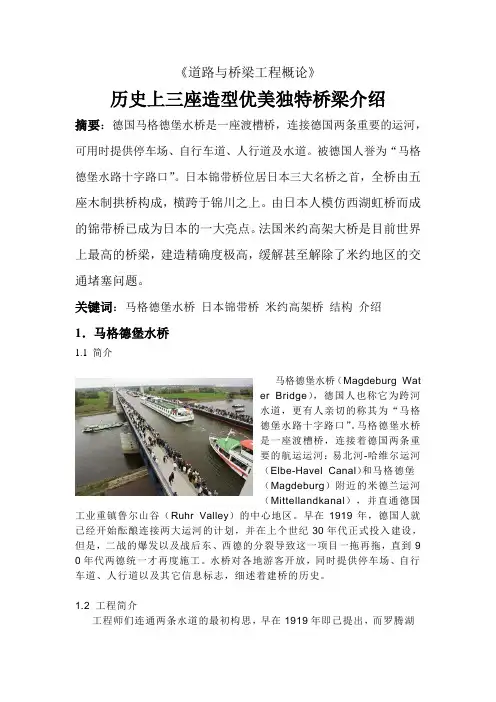

历史上三座造型优美独特桥梁介绍

摘要：德国马格德堡水桥是一座渡槽桥，连接德国两条重要的运河，可用时提供停车场、自行车道、人行道及水道。被德国人誉为“马格德堡水路十字路口”。日本锦带桥位居日本三大名桥之首，全桥由五座木制拱桥构成，横跨于锦川之上。由日本人模仿西湖虹桥而成的锦带桥已成为日本的一大亮点。法国米约高架大桥是目前世界上最高的桥梁，建造精确度极高，缓解甚至解除了米约地区的交通堵塞问题。

关键词：马格德堡水桥 日本锦带桥 米约高架桥 结构 介绍

1．马格德堡水桥

简介

马格德堡水桥（Magdeburg Water Bridge），德国人也称它为跨河水道，更有人亲切的称其为“马格德堡水路十字路口”。马格德堡水桥是一座渡槽桥，连接着德国两条重要的航运运河：易北河-哈维尔运河（Elbe-Havel Canal）和马格德堡

（Magdeburg）附近的米德兰运河（Mittellandkanal），并直通德国工业重镇鲁尔山谷（Ruhr Valley）的中心地区。早在1919年，德国人就已经开始酝酿连接两大运河的计划，并在上个世纪30年代正式投入建设，但是，二战的爆发以及战后东、西德的分裂导致这一项目一拖再拖，直到90年代两德统一才再度施工。水桥对各地游客开放，同时提供停车场、自行车道、人行道以及其它信息标志，细述着建桥的历史。

1.2 工程简介

工程师们连通两条水道的最初构思，早在1919年即已提出，而罗腾湖 （Rothensee）升船机及大桥锚碇也于1938年安装就位，但在第二次世界大战期间，建设工程被推迟。随后的冷战时期，德国分裂，该项目被东德政府无限期地搁置下来。

德国重新统一后，随着道路交通重大工程规划的编制，水桥再次成为一个优先项目。建造于1997年开始，经过六年时间的建设，耗资5亿欧元，于2003年10月完工，总长达到918米。巨大的水桥，现在连接柏林的内陆港与莱茵河沿岸港口。为使运输船舶得以跨越易北河而建设的这庞大的“浴缸”，共耗费了2.4万吨钢材和六点八万立方米混凝土。

龙源期刊网

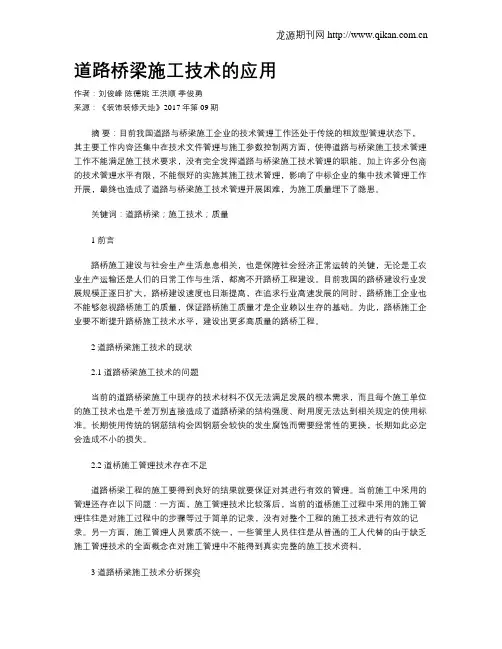

道路桥梁施工技术的应用

作者：刘俊峰 陈德姚 王洪顺 季俊勇

来源：《装饰装修天地》2017年第09期

摘 要：目前我国道路与桥梁施工企业的技术管理工作还处于传统的粗放型管理状态下，其主要工作内容还集中在技术文件管理与施工参数控制两方面，使得道路与桥梁施工技术管理工作不能满足施工技术要求，没有完全发挥道路与桥梁施工技术管理的职能。加上许多分包商的技术管理水平有限，不能很好的实施其施工技术管理，影响了中标企业的集中技术管理工作开展，最终也造成了道路与桥梁施工技术管理开展困难，为施工质量埋下了隐患。

关键词：道路桥梁；施工技术；质量

1 前言

路桥施工建设与社会生产生活息息相关，也是保障社会经济正常运转的关键，无论是工农业生产运输还是人们的日常工作与生活，都离不开路桥工程建设。目前我国的路桥建设行业发展规模正逐日扩大，路桥建设速度也日渐提高，在追求行业高速发展的同时，路桥施工企业也不能够忽视路桥施工的质量，保证路桥施工质量才是企业赖以生存的基础。为此，路桥施工企业要不断提升路桥施工技术水平，建设出更多高质量的路桥工程。

2 道路桥梁施工技术的现状

2.1 道路桥梁施工技术的问题

当前的道路桥梁施工中现存的技术材料不仅无法满足发展的根本需求，而且每个施工单位的施工技术也是千差万别直接造成了道路桥梁的结构强度、耐用度无法达到相关规定的使用标准。长期使用传统的钢筋结构会因钢筋会较快的发生腐蚀而需要经常性的更换，长期如此必定会造成不小的损失。

2.2 道桥施工管理技术存在不足

道路桥梁工程的施工要得到良好的结果就要保证对其进行有效的管理。当前施工中采用的管理还存在以下问题：一方面，施工管理技术比较落后，当前的道桥施工过程中采用的施工管理往往是对施工过程中的步骤等过于简单的记录，没有对整个工程的施工技术进行有效的记录。另一方面，施工管理人员素质不统一，一些管里人员往往是从普通的工人代替的由于缺乏施工管理技术的全面概念在对施工管理中不能得到真实完整的施工技术资料。
