水利工程施工课件
第一章：水利工程施工概述
1.1 水利工程施工的基本概念
水利工程施工是指在水利工程建设项目中，按照设计方案和施工标准进行各项工程活动的过程。它包括土方开挖、混凝土施工、钢结构安装、设备安装、管道铺设等工程作业。
1.2 水利工程施工的重要性
水利工程施工是水利工程建设的重要环节，直接关系到工程质量、工期和成本。只有做好施工工作，才能确保水利工程的安全、稳定运行。
1.3 水利工程施工的主要内容
水利工程施工包括以下主要内容：
（1）施工准备工作：包括施工组织设计、施工方案编制、施工图纸绘制等；
（2）施工现场布置：包括施工场地平整、设备调试、办公用房搭建等；
（3）土方开挖和回填：主要指土方起伏的平整、深厚均匀的控制；
（4）混凝土施工：主要包括混凝土配制、模板安装、浇筑、养护等；
（5）钢结构安装：主要包括钢柱、钢梁的安装、焊接等；
（6）设备安装：主要包括水泵、管道、水池等设备的安装；
（7）管道铺设：主要包括管道敷设、连接、固定等。
1.4 水利工程施工的特点
水利工程施工有以下几个特点：
（1）多样性：水利工程类型繁多，施工内容各异；
（2）复杂性：水利工程建设常常涉及复杂的地形、水文等因素，施工难度大；
（3）安全性：水利工程施工涉及水流等危险因素，施工安全性要求较高；
（4）环保性：水利工程建设对环境影响较大，要求施工过程中注重环境保护。
第二章：水利工程施工组织
2.1 施工组织设计 施工组织设计是水利工程施工的基础工作之一，它包括施工方案、施工计划、施工任务分工等内容。施工组织设计要充分考虑工程特点、地形条件、人力物力资源等因素，合理安排施工活动，保证施工进度和质量。
2.2 施工现场布置
施工现场布置是指按照施工组织设计要求，在施工现场进行设备和物料摆放、场地平整、办公用房搭建等活动。施工现场要保证施工作业的安全、有序进行，确保施工进度。
2.3 施工人员配备
一级建造师水利工程讲义之施工导流
1F412000 水利水电工程施工导流
1F412010 施工导流
1F412011 掌握施工导流标准
一、施工导流的概念
（一）施工导流
施工导流是指在河床中修筑围堰围护基坑，并将河道中各时期的上游来水量按预定的方式导向下游，以创造干地施工的条件。
（二）导流建筑物
导流建筑物系指枢纽工程施工期所使用的临时性挡水建筑物和泄水建筑物。导流挡水建筑物主要是围堰。导流泄水建筑物包括导流明渠、导流隧洞、导流涵管、导流底孔等临时建筑物和部分利用的永久泄水建筑物。
（三）导流标准
导流建筑物级别及其设计洪水标准，简称施工导流标准。
（四）施工导流方案
为了解决好施工导流问题，必须作好施工导流设计。施工导流设计的任务是分析研究当地的自然条件、工程特性和其他行业对水资源的需求来选择导流方案，划分导流时段，选定导流标准和导流设计流量，确定导流建筑物的形式、布置、构造和尺寸，拟定导流建筑物的修建、拆除、封堵的施工方法，拟定河道截流、拦洪度汛和基坑排水的技术措施，通过技术经济比较，选择一个最经济合理的导流方案。
水利水电枢纽工程施工中所采用的导流方法，通常不是单一的，而是几种导流方法组合起来配合运用，这种不同导流时段不同导流方法的组合称为导流方案。
二、施工导流标准的确定
施工导流标准是导流建筑物规模的设计依据，它的选择影响施工导流的经济性和安全性，实际上是风险决策的问题。导流标准与工程所在地的水文气象特性、地质地形条件、永久建筑物类型、施工工期等直接相关，需要结合工程实际，全面综合分析其技术上的可行性和经济上的合理性，合理确定导流建筑物级别及设计洪水标准，使导流设计流量尽量符合实际施工流量，以减少风险，节约投资。
（一）确定导流标准的依据
施工导流的标准是根据导流建筑物的保护对象、失事后果、使用年限和工程规模等指标，划分导流建筑物的级别（Ⅲ～Ⅴ级），再根据导流建筑物的级别和类型，并结合风险度分析，确定相应的洪水标准。洪水标准的确定，还应考虑上游梯级水库的影响和调蓄作用。施工导流标准还包括坝体施工期临时度汛洪水标准和导流泄水建筑物封堵后坝体度汛洪水标准。

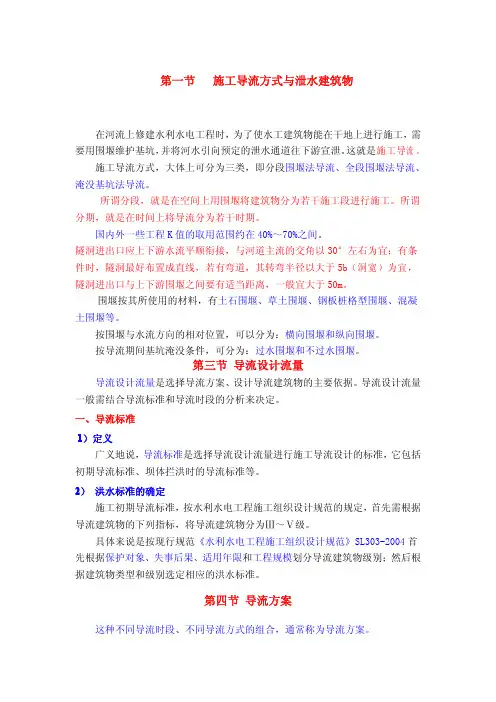

第一节施工导流方式与泄水建筑物
在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需
要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、
淹没基坑法导流。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。所谓
分期，就是在时间上将导流分为若干时期。
国内外一些工程K值的取用范围约在40%～70%之间。
隧洞进出口应上下游水流平顺衔接，与河道主流的交角以30°左右为宜；有条
件时，隧洞最好布置成直线，若有弯道，其转弯半径以大于5b（洞宽）为宜，
隧洞进出口与上下游围堰之间要有适当距离，一般宜大于50m。
围堰按其所使用的材料，有土石围堰、草土围堰、钢板桩格型围堰、混凝
土围堰等。
按围堰与水流方向的相对位置，可以分为：横向围堰和纵向围堰。
按导流期间基坑淹没条件，可分为：过水围堰和不过水围堰。第三节导流设计流量
导流设计流量是选择导流方案、设计导流建筑物的主要依据。导流设计流量
一般需结合导流标准和导流时段的分析来决定。
一、导流标准
1）定义
广义地说，导流标准是选择导流设计流量进行施工导流设计的标准，它包括
初期导流标准、坝体拦洪时的导流标准等。
2）洪水标准的确定
施工初期导流标准，按水利水电工程施工组织设计规范的规定，首先需根据
导流建筑物的下列指标，将导流建筑物分为Ⅲ～Ⅴ级。
具体来说是按现行规范《水利水电工程施工组织设计规范》SL303-2004首
先根据保护对象、失事后果、适用年限和工程规模划分导流建筑物级别；然后根
据建筑物类型和级别选定相应的洪水标准。
第四节导流方案
这种不同导流时段、不同导流方式的组合，通常称为导流方案。选择导流方案时应考虑的主要因素如下：
（1）水文条件
（2）地形条件
（3）地质及水文地质条件
（4）水工建筑物的型式及其布置
（5）施工期间河流的综合利用
（6）施工进度、施工方法及施工场地布置第五节截流工程进占：向水中筑堤的工作叫进占。龙口：戗堤将河床束窄到一定程度就形成了流速较大的龙口。闭气：在戗堤全线上设置防渗体的工作叫闭气。

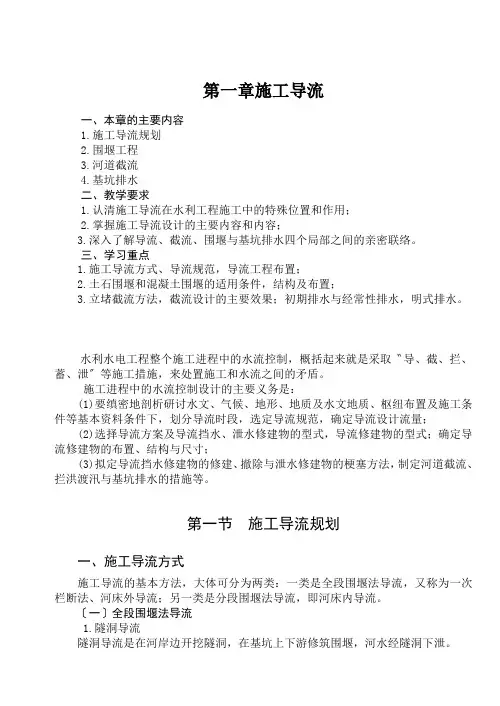

第一章施工导流
一、本章的主要内容
1.施工导流规划
2.围堰工程
3.河道截流
4.基坑排水
二、教学要求
1.认清施工导流在水利工程施工中的特殊位置和作用；
2.掌握施工导流设计的主要内容和内容；
3.深入了解导流、截流、围堰与基坑排水四个局部之间的亲密联络。
三、学习重点
1.施工导流方式、导流规范，导流工程布置；
2.土石围堰和混凝土围堰的适用条件，结构及布置；
3.立堵截流方法，截流设计的主要效果；初期排水与经常性排水，明式排水。
水利水电工程整个施工进程中的水流控制，概括起来就是采取〝导、截、拦、蓄、泄〞等施工措施，来处置施工和水流之间的矛盾。
施工进程中的水流控制设计的主要义务是：
(1)要缜密地剖析研讨水文、气候、地形、地质及水文地质、枢纽布置及施工条件等基本资料条件下，划分导流时段，选定导流规范，确定导流设计流量；
(2)选择导流方案及导流挡水、泄水修建物的型式，导流修建物的型式；确定导流修建物的布置、结构与尺寸；
(3)拟定导流挡水修建物的修建、撤除与泄水修建物的梗塞方法，制定河道截流、拦洪渡汛与基坑排水的措施等。
第一节 施工导流规划
一、施工导流方式
施工导流的基本方法，大体可分为两类：一类是全段围堰法导流，又称为一次栏断法、河床外导流；另一类是分段围堰法导流，即河床内导流。
〔一〕全段围堰法导流
1.隧洞导流
隧洞导流是在河岸边开挖隧洞，在基坑上下游修筑围堰，河水经隧洞下泄。 适用条件：用于河谷狭窄、两岸地形陡峻、山岩稳固的山区河流。
2.明渠导流
明渠导流是在河岸或河滩上开挖明渠，在基坑上、下游修筑围堰，河水经渠道下泄。
适用条件：明渠导流适用于河流流量大、河床岸坡陡峭或有较广阔滩地、垭口或古河道的平原河流上。明渠导流常比拟经济合理。
3.涵管导流
在河岸岩滩上枯水期不修围堰或只修一小围堰而将涵管筑好，然后再修上、下游全段围堰，将河水引经涵管下泄。
