1F411010水利水
电工程勘测 测量仪的使用 水准仪 大地测量+水准仪+每公里往 返高差测量的偶然中误差
微倾水准仪使用 安置水准仪和粗平
调焦和照准
精平
读数
经纬仪 大地测量+经纬仪+一测回方向中误差的秒 数
使用 对中整平
照准
读数
水准尺 分类：一等、二等、三等、四等
施工测量的要求 数字比例尺 大比例尺：1:500-1:10000
中比例尺：1:10000-1:100000
小比例尺：1:250000-1:1000000
施工放样方法 平面：交会+极坐标
高程：高程+水准+视距
高程放样中误差要求不大于±10mm的部 位，采用水准测量法
开挖工程测量 细部放样：视距法：≤50m；视差法： ≤70m
工程量计算：解析法或图解法
立模与填筑放样 混凝土浇筑块体收方
基础部位：根据基础开挖竣工图计算
外部变形监测 基点位置选择：建立在变形区以外稳固的 基岩上
观测方法 滑坡、高边坡稳定监测：交会法
水平位移监测：视准线法
垂直位移观测：水准观测法、三角高程法
测量误差 系统误差
偶然误差
粗差
水文地质条件分析 边坡破坏 破坏形式：垂直位移观测：水准观测法、 三角高程法
防止边坡失稳采取的措施 设置合理坡度
设置边坡护面
基坑支护
降低地下水
基坑降排水 目的 增加边坡的稳定性
防止流砂、管涌的产生
防止基坑底部隆起
防止基坑底部隆起
方法 明排法
井点法
管井法
1F411020水利水
电工程设计 等级划分和 特征水位 工程等别 与工程规 模
建筑物级别
特征水位 等别分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五等
规模分为大（1）、大（2）中、小（1）、 小（2）五型
判别标准 总库容（m3）：千万到亿为中型，大型小 型乘除十
发电装机容量（兆瓦）：十乘五六四
年引水量（亿m3）：三十除以十
治涝（万亩）：三一五，六二百
灌溉（万亩）：一五五零除以十
永久性
临时性 主要建筑物：级别与等别相同
次要建筑物：大三中四小五

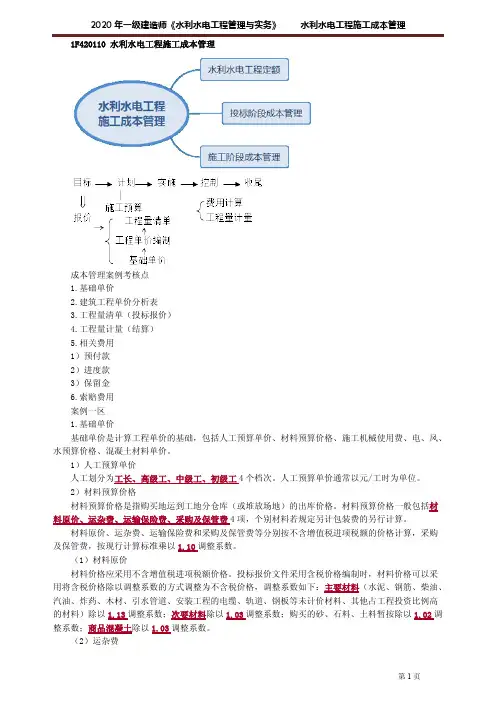

2020年一级建造师《水利水电工程管理与实务》 水利水电工程施工成本管理
第1
页 1F420110 水利水电工程施工成本管理
成本管理案例考核点 1.基础单价 2.建筑工程单价分析表 3.工程量清单（投标报价） 4.工程量计量（结算） 5.相关费用 1）预付款 2）进度款 3）保留金 6.索赔费用 案例一区 1.基础单价 基础单价是计算工程单价的基础，包括人工预算单价、材料预算价格、施工机械使用费、电、风、水预算价格、混凝土材料单价。 1）人工预算单价 人工划分为工长、高级工、中级工、初级工4个档次。人工预算单价通常以元/工时为单位。 2）材料预算价格 材料预算价格是指购买地运到工地分仓库（或堆放场地）的出库价格。材料预算价格一般包括材料原价、运杂费、运输保险费、采购及保管费4项，个别材料若规定另计包装费的另行计算。 材料原价、运杂费、运输保险费和采购及保管费等分别按不含增值税进项税额的价格计算，采购及保管费，按现行计算标准乘以1.10调整系数。 （1）材料原价 材料价格应采用不含增值税进项税额价格。投标报价文件采用含税价格编制时，材料价格可以采用将含税价格除以调整系数的方式调整为不含税价格，调整系数如下：主要材料（水泥、钢筋、柴油、汽油、炸药、木材、引水管道、安装工程的电缆、轨道、钢板等未计价材料、其他占工程投资比例高的材料）除以1.13调整系数；次要材料除以1.03调整系数；购买的砂、石料、土料暂按除以1.02调整系数；商品混凝土除以1.03调整系数。 （2）运杂费2020年一级建造师《水利水电工程管理与实务》 水利水电工程施工成本管理
第2页 指材料由交货地点运至工地分仓库（或相当于工地分仓库的堆放场地）所发生的各种运载车辆的运费、调车费、装卸费和其他杂费等费用。 （3）运输保险费 运输保险费＝材料原价×材料运输保险费率。 （4）采购及保管费=（材料原价+运杂费）*采购及保管费费率 指材料采购和保管过程中所发生的各项费用，依材料运到工地仓库价格不包括运输保险费为基准计算。序号材料名称费率（%）
1 2020年一级建造师《水利水电工程管理与实务》考点精讲 1F412020 导流建筑物及基坑排水 【本节知识框架】 lF412021 围堰的类型 lF412022 围堰布置与设计 lF412023 基坑排水技术 lF412024 导流泄水建筑物 【考点】围堰的类型【真题分布数据统计】（2018单；2016单；2015单） 一、围堰分类分类土石围堰、混凝土围堰、钢板桩围堰等。要求(1)土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。(2)混凝土围堰优先选用重力式碾压混凝土结构。河谷狭窄且地质良好的堰址可采用混凝土拱围堰。(3)地质条件好、能充分利用天然料和开挖石渣时可采用胶凝砂砾石围堰、堆石混凝土围堰。(4)装配式钢板桩格形围堰适用于岩石地基或混凝土基座，最大挡水水头不大于30m；打入式钢板柱围堰适用于细砂砾石层地基，最大挡水水头不大于20m。 (5)低水头围堰可采用浆砌石、钢筋石笼等围堰类型。(6)对于进/出水口或闸室前缘可采用混凝土叠梁、其他特种钢围堰。二、围堰的基本形式及构造（一）土石围堰（1）可与截流戗堤结合，可利用开挖弃渣，是应用最广泛的围堰形式。（2）防渗结构形式有：斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。（15年考点）
图1F412021-1 土石围堰 （a）斜墙式；（b）斜墙带水平铺盖式；（c）垂直防渗墙式；（d）灌浆帷幕式1-堆石体；2-黏土斜墙、铺盖；3-反滤层；4-护面；5-隔水层；6-覆盖层；7-垂直防渗墙；8-灌浆帷幕；9-黏土心墙
2 （二）混凝土围堰 （1）结构形式有重力式、拱型等形式。 （2）宜建在岩石地基上。特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。 （3）在分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，可与永久建筑物相结合作为坝体或闸室体的一部分。（16年单，土石围堰也可结合，如小浪底土石围堰） （三）钢板桩格形围堰 适用于挡水高度小于15～18m，可以建在岩基或非岩基上，也可作过水围堰用。
一级建造师水利水电工程管理与实务
精讲讲义 精讲班第1讲讲义
概述
1F410000 水利水电工程技术
题型有两种，选择题和案例题，其中选择题分为单选题和多选题。
洪水标准
1F411010 水利水电工程建筑物
1F411011掌握水利水电工程等级划分及水库特征水位
一、洪水标准
按某种频率或重现期表示的洪水称洪水标准，包括洪峰流量和洪水总量。
永久性水工建筑物洪水标准分为设计洪水标准、校核洪水标准。
临时性水工建筑物洪水标准根据结构类型和级别，结合风险分析合理选择。
山区、丘陵区和平原、滨海区洪水标准不同
降标准：当山区、丘陵地区的水利水电工程永久性水工建筑物的挡水高度低于15m，且上下游最大水头差小于10m时，其洪水标准宜按平原、滨海地区标准确定。当平原、滨海地区的水利水电工程其永久性水工建筑物的挡水高度高于15m，且上下游最大水头差大于10m时，其洪水标准宜按山区、丘陵区标准确定。
（二）临时性水工建筑物的洪水标准
工程等级的划分
二、工程等级的划分
（一）水利水电工程等别划分
根据《水利水电工程等级划分及洪水标准》（SL 252—2000）的规定．水引水中工程等别根据工程规模、效益以及工程在国民经济中的重要性划分为五等。
对于综合利用的水利水电工程，当按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。
拦河闸工程的等别根据其过闸流量的大小进行分等。
灌溉、排水泵站的等别划分见表1F411011－7。
（二）水工建筑物的级别
1．永久性水工建筑物级别
水利水电工程的永久性水工建筑物的级别应该根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，见表1F411011－8。
堤防工程水工建筑物的级别，应该按照《堤防工程设计规范》（GB 50286－98）确定。
2．临时性水工建筑物级别
对于水利水电工程施工期使用的临时性挡水和泄水建筑物的级别，应根据保护对象的重要性、失事造成的后果、使用年限和临时建筑物的规模，按表1F411011－9确定。对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。但对于3级临时性水工建筑物，符合该级别规定的指标不得少于两项。
