夹具设计的重要知识点

工艺夹具设计知识点工艺夹具是指在机械加工、焊接、装配等生产过程中，用于固定、定位、传递力和保护加工对象的工具。

它在提高生产效率、保证加工质量和降低生产成本方面具有重要作用。

本文将介绍工艺夹具的设计知识点，包括工艺夹具的分类、设计原则、主要参数和常见问题。

一、工艺夹具的分类工艺夹具主要分为定位夹具、夹持夹具和支撑夹具三大类。

1. 定位夹具：用于精确定位加工对象，保证加工过程中的位置精度。

定位夹具常见的形式有销针、销套、定位块等。

2. 夹持夹具：用于固定加工对象，防止其在加工过程中的移动或变形。

夹持夹具常见的形式有钳子、卡盘、夹头等。

3. 支撑夹具：用于支撑加工对象，保证其在加工过程中的稳定性和刚性。

支撑夹具常见的形式有坯料支撑器、平台等。

二、工艺夹具的设计原则工艺夹具设计的基本原则是满足加工工艺要求和产品质量要求，提高工作效率和经济效益，确保操作安全和可靠性。

1. 正确选择夹具类型：根据加工对象的特点和工艺要求，选择合适的夹具类型和结构形式。

2. 确定夹紧方式：根据加工对象的形状和材料，合理选择夹紧方式，确保夹持力合适且均匀。

3. 考虑工艺可操作性：夹具设计应兼顾操作方便、夹紧力易调整以及加工过程中的可视性和可触性。

4. 强度和刚度要充分考虑：夹具的强度和刚度要满足加工过程中的力学要求，防止变形和振动。

5. 考虑工艺可靠性和安全性：夹具的设计应考虑到操作过程中的安全性和夹具的稳定性，防止意外事故的发生。

三、工艺夹具的主要参数工艺夹具的设计需要考虑一些主要参数，如夹紧力、夹持面积、夹位精度和刚性等。

1. 夹紧力：夹具夹持加工对象所需的力，需要根据加工对象的材料和形状来确定，夹紧力过低会导致加工对象松动，夹紧力过高可能会损坏加工对象。

2. 夹持面积：夹具与加工对象接触的面积，需要根据加工对象的形状和尺寸来确定，以达到夹持力均匀分布的目的。

3. 夹位精度：夹具定位装置的精度，影响加工对象的定位精度，需要根据加工要求和夹具类型来确定。

机床夹具设计知识点总结一、机床夹具的概念机床夹具是一种装置，用于固定工件或刀具，以便在加工过程中保持工件或刀具的位置。

它可以帮助工件准确加工，提高生产效率，保证加工质量。

机床夹具根据工件的形状、大小、工艺要求等不同，有不同类型的设计。

二、机床夹具的种类1. 机床夹具按功能分类（1）定位夹具：主要用于固定工件的位置，保证工件在加工过程中的精确位置。

（2）夹紧夹具：主要用于夹紧工件，保持工件在加工过程中的稳固状态。

（3）支撑夹具：用于支撑工件，保证工件不会变形或者垮塌，保证精度。

2. 机床夹具按结构分类（1）机械夹具：通过机械原理来夹紧工件。

（2）液压夹具：通过液压原理来夹紧工件，具有夹紧力大、精度高的特点。

（3）气压夹具：通过气压原理来夹紧工件，具有快速、便捷的特点。

3. 机床夹具按用途分类（1）强制夹具：在工艺中需要较大的夹紧力，用于夹紧较大工件。

（2）准确夹具：用于要求较高加工精度的工件。

三、机床夹具设计的要点1. 确定夹具的类型在进行机床夹具设计过程中，首先需要根据工件的形状、大小、加工要求等因素来确定夹具的类型。

根据工件的特点来选择定位夹具、夹紧夹具或支撑夹具，以及机械夹具、液压夹具或气压夹具。

2. 分析工件的加工特点在设计机床夹具的过程中，需要对工件的加工特点进行分析。

根据工件的材料、加工工艺、加工孔洞、表面要求等因素，确定夹具的结构和夹紧方式。

3. 合理选用夹具材料夹具材料的选用应根据工件的材料和加工条件来确定。

一般来说，夹具的材料应具有高强度、硬度和耐磨性，以保证夹具在长期使用中不易损坏。

4. 设计夹具的结构在设计机床夹具的过程中，需要根据工件的形状和加工要求来确定夹具的结构。

合理的夹具结构可以保证夹具的稳定性和可靠性，最大限度地满足工件的加工需求。

5. 考虑夹具的操作性在设计机床夹具时，还需要考虑夹具的操作性。

夹具的结构设计和夹紧方式应便于操作，以提高操作人员的工作效率，减少操作错误。

机床夹具设计设计的知识点机床夹具是机床加工中必不可少的辅助工具，它能够固定和支撑工件在加工过程中，提高加工质量和效率。

机床夹具设计是机械设计中的一个重要环节，下面将介绍机床夹具设计的知识点。

一、工件定位原则在机床夹具设计中，工件的定位是至关重要的。

工件定位的主要目的是确保工件正确的位置和方向，以便于加工操作的进行。

工件定位原则包括以下几点：1. 三点法定位：在夹具设计过程中，通常采用三点法进行工件的定位。

即通过三个定位台与工件接触，确保工件在加工过程中的稳定性和准确性。

2. 可靠性要求：工件的定位应具备可靠性，确保工件在加工过程中不会位移或产生振动。

定位精度应能满足工件加工的要求，提高产品质量。

3. 确定定位基准：夹具设计中需要确定定位基准，通常选择工件上的特定面或特征，以确保工件在加工过程中的一致性。

二、夹紧原则夹紧是机床夹具设计中的重要环节，它保证了工件在加工过程中的稳定性和安全性。

夹紧原则包括以下几点：1. 夹紧力的确定：夹紧力应根据工件的材料、形状和加工要求来确定。

夹紧力应足够大，以确保工件在加工过程中不会滑动或移位。

2. 夹紧方式的选择：根据工件的形状和材料，选择合适的夹紧方式，如机械夹紧、液压夹紧或气压夹紧等。

夹紧方式应能满足工件加工的要求。

3. 防止变形和损坏：夹紧力应适当，以防止工件的变形和损坏。

特殊形状的工件应设计相应的夹具形状，以避免工件变形或损坏。

三、刀具布置原则刀具布置是机床夹具设计的关键环节，它直接影响到加工效率和质量。

刀具布置原则包括以下几点：1. 刀具的合理布置：根据工件的形状和加工要求，合理布置刀具位置和数量。

刀具布置应尽量减少加工过程中的空转和空程，提高加工效率。

2. 刀具固定方式：刀具固定方式应牢固可靠，以确保刀具在加工过程中不会松动或脱落。

可以采用夹紧、固定螺栓等方式来固定刀具。

3. 刀具的刃具选择：根据加工要求选择合适的刀具刃具，以确保加工质量和工艺要求。

工装夹具设计基本知识一、工装夹具设计的基原则1.满足使用过程中工件定位的稳定性和可靠性； 2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程； 3.满足装夹过程中的简单与快速操作； 4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行； 5.满足夹具在调整或更换过程中重复定位的可靠性； 6.尽可能的避免结构复杂、成本昂贵； 7.尽可能选用市场上质量可靠的标准品作组成零件； 8.满足夹具使用国家或地区的安全法令法规； 9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则； 10.形成公司内部产品的系列化和标准化。

二、工装夹具设计基本知识1、夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。

（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。

3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位销等定位元件。

2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。

3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。

4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。

4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。

夹具设计课程设计一、引言夹具是工业生产中必不可少的工具，它能够固定和定位工件，使得工件能够在加工过程中保持稳定的位置和姿态。

夹具设计是一门重要的课程，它涉及到工程设计、材料力学、机械制造等多个领域的知识。

本文将介绍夹具设计课程设计的一些基本内容和要点。

二、夹具设计的基本原理夹具设计的基本原理是根据工件的特点和要求，设计出能够固定和定位工件的夹具。

夹具设计需要考虑以下几个方面的因素：1. 工件形状和尺寸：不同的工件形状和尺寸需要不同的夹具设计方案。

夹具的形状和尺寸要适应工件的形状和尺寸，以确保工件能够被夹持住并保持稳定的位置。

2. 工件材料和加工方式：不同的工件材料和加工方式对夹具的设计也有影响。

例如，对于铸造件的夹具设计，需要考虑到工件的表面粗糙度和变形等因素。

3. 夹持力和刚度：夹具的夹持力和刚度是夹具设计中非常重要的因素。

夹具的夹持力要能够满足工件的要求，夹具的刚度要能够保持工件在加工过程中的稳定性。

4. 夹具的便捷性和安全性：夹具设计还需要考虑到夹具的便捷性和安全性。

夹具的设计应该便于操作和调整，同时要保证操作人员的安全。

三、夹具设计的步骤夹具设计通常包括以下几个步骤：1. 分析工件特点和要求：首先需要对工件的特点和要求进行分析，包括工件的形状、尺寸、材料、加工方式等因素。

2. 确定夹具类型：根据工件的特点和要求，确定适合的夹具类型，例如夹盘式夹具、夹具夹持夹具、夹具卡盘夹具等。

3. 设计夹具结构：根据夹具类型和工件特点，设计夹具的结构，包括夹具的底座、夹持装置、工件定位装置等。

4. 计算夹具参数：根据工件的特点和夹具结构，计算夹具的夹持力、刚度等参数，以确保夹具能够满足工件的要求。

5. 绘制夹具图纸：根据夹具设计的结果，绘制夹具的详细图纸，包括三视图、剖视图、部件图等。

6. 制造夹具：根据夹具图纸，制造夹具的各个部件，并进行装配和调试。

四、夹具设计的案例分析以一个简单的工件为例，设计一个夹具来固定和定位该工件。

夹具设计知识点夹具设计是机械制造中的重要环节，广泛应用于各种生产过程中，它的设计质量直接关系到产品的质量和生产效率。

本文将介绍夹具设计的主要知识点，包括夹具的基本原理、设计要点、常见类型以及设计注意事项。

一、夹具的基本原理夹具是用来固定和夹持工件，以保证工件在加工过程中的稳定性和精度。

夹具设计的基本原理包括以下几点：1. 确定夹持位置：根据产品的工艺要求和加工过程的特点，确定夹持工件的位置和方式。

夹具的位置应使得工件能够稳定地固定在加工位置上，并保证加工刀具的正常使用。

2. 选择夹持方式：根据工件的形状和加工要求，选择适合的夹持方式。

常见的夹持方式有机械夹持、液压夹持、气动夹持等，具体选择取决于工件的特点和加工条件。

3. 确定夹紧力：夹具对工件施加的夹紧力应能够保证工件的稳定性和加工精度，但又不能过大，以免对工件造成损坏。

夹具的夹紧力需根据工艺要求和加工材料的特性进行合理估算。

4. 考虑工件的变形：在夹具设计过程中，需考虑工件受到夹持力的影响而产生的变形问题。

通过合理布置夹具支撑点和增加弹性元件等方式，可以有效减小工件的变形。

二、夹具设计要点夹具设计的关键在于满足工件的保持、定位和夹持要求，以及简化夹具的结构、提高夹持效果。

以下是夹具设计的一些要点：1. 合理选材：夹具的材料应具有足够的强度和刚性，以承受加工过程中的力和压力。

常用的夹具材料有优质钢材、硬质合金等。

2. 精确定位：夹具的定位部件应设计精确，能够准确定位工件，并保证工件在加工过程中的位置稳定。

3. 提高刚性：夹具的结构应尽量增加刚性，以减小振动和变形，提高加工精度。

合理设计夹具的支撑结构和增加加强筋等方式可以有效提高夹具的刚性。

4. 具备调节功能：夹具应具备一定的调节功能，以适应不同形状和尺寸的工件。

通过加装调节装置或使用可调节的夹具元件，可以实现对工件的有效夹持。

三、常见夹具类型夹具设计根据不同的工件形状和加工要求，可以采用不同的夹具类型。

夹具设计要学哪些知识点夹具设计要学习的知识点夹具是工业生产过程中一种常见的辅助工具，用于固定工件或工具，完成加工、检测等操作。

夹具设计作为一门专业领域，需要掌握一系列相关的知识点。

本文将介绍夹具设计所需学习的主要知识点。

一、工艺学知识夹具设计的首要任务是根据工件的加工工艺要求，确定适合的夹具结构和定位方式。

因此，掌握工艺学知识是必不可少的。

包括对加工工艺流程、工艺参数、工艺设备等方面的了解，以便为夹具设计提供合理的依据。

二、机械知识1.材料力学知识：夹具作为承载和固定工件的工具，其结构要具备足够的刚度和强度。

因此，需要掌握材料的强度学、应变学等力学知识，以确保夹具的可靠性和稳定性。

2.机械制图：夹具设计是一个具体的实体物体，因此需要运用机械制图知识绘制夹具的图纸，包括三视图、剖视图、局部放大视图等。

掌握机械制图能力可以更好地表达夹具设计的构思和细节。

三、工程测量学知识夹具设计离不开工程测量学的支持，因为正确的工件测量和定位是夹具设计的基础。

了解测量仪器和测量技术，掌握不同测量方法的原理和适用范围，对夹具设计的准确性和可靠性有着重要的影响。

四、计算机辅助设计与制造知识近年来，计算机辅助设计与制造技术在夹具设计中的应用越来越广泛。

掌握CAD软件的使用技巧可以提高夹具设计的效率和精度。

而了解CAM技术和数控加工技术，可以更好地实现夹具的制造和运用。

五、工业设计知识夹具作为一种辅助工具，不只在功能上要实用，也要在外观上具备美观、人性化的特点。

因此，掌握工业设计知识对于夹具设计也很重要。

了解人体工程学、色彩搭配、外观设计原则等方面的知识，可以帮助提升夹具的设计品质。

六、制造工艺知识夹具不仅要设计好，还需要具备可制造性。

因此，了解制造工艺知识对于夹具设计也非常重要。

包括工艺选型、加工难点、工艺装备等方面的知识，可以帮助夹具设计师更好地与制造工艺工程师进行沟通和合作。

综上所述，夹具设计要学习的知识点涉及工艺学、机械学、测量学、CAD/CAM技术、工业设计和制造工艺等多个方面。

夹具知识点总结夹具是指用来固定工件、件的装置或工具，广泛应用于机械加工、装配和检测等工艺过程中。

本文将从夹具的定义、分类、结构与功能、设计原则等方面进行总结和论述。

1. 夹具的定义夹具是一种用于固定工件或件的专用装置，通过夹持工件来确保其在加工或装配过程中的稳定性和精度。

夹具的优点包括提高生产效率、保证工件加工质量和工艺稳定性等。

2. 夹具的分类夹具可以根据其应用领域和结构特点进行分类。

常见的夹具分类包括以下几种：- 手工夹具：主要用于简化操作、提高工作效率和保证操作员安全。

- 机械夹具：通过机械传动装置实现夹持工件，广泛应用于机床上的切削加工过程。

- 液压夹具：利用液压装置实现工件夹持，具有夹紧力大、灵活可调和操作方便等特点。

- 气动夹具：利用气动装置实现工件夹持，适用于对夹紧力要求不高的场合。

3. 夹具的结构与功能夹具的结构和功能各不相同，根据具体的工件要求和加工过程，夹具的结构可以有所不同。

常见的夹具结构包括以下几种：- 吸盘夹具：通过真空吸盘吸附工件表面，用于固定平面工件，如玻璃、金属板等。

- 机械手夹具：利用机械手臂实现工件的抓取和固定，适用于自动化生产线上的工件处理。

- 夹具握持爪：通过机械结构实现对工件的夹持，可以调整夹紧力和夹紧范围。

夹具的功能主要包括以下几个方面：- 夹持工件：保证工件在加工过程中的稳定性和精度。

- 定位工件：确保工件在加工前后的位置保持一致。

- 推动工件：通过夹具的运动来推动工件，实现加工或装配操作。

4. 夹具的设计原则夹具的设计是基于工艺要求和工件特点，要求夹具设计满足以下原则：- 稳定性原则：夹具在固定工件过程中保持稳定，避免工件的移动和晃动。

- 精度原则：夹具夹持工件要保证其位置和尺寸精度，确保加工质量和工艺要求。

- 通用性原则：夹具在适应不同类型工件的同时，具备灵活性和可调性。

- 安全性原则：夹具设计要考虑操作员的安全，避免夹具本身的意外伤害。

总结：夹具作为一种专用装置，在机械加工和装配过程中发挥着重要作用。

夹具设计培训标题：夹具设计培训一、引言在现代制造业中，夹具作为一种重要的工艺装备，对提高生产效率、保证产品质量具有举足轻重的作用。

夹具设计培训旨在培养具备夹具设计、制造、调试和维护能力的专业人才，以满足我国制造业对夹具设计人才的需求。

本文将从夹具设计的基本概念、培训目标、课程设置、教学方法等方面进行详细阐述。

二、夹具设计基本概念1. 夹具的定义：夹具是一种用于定位、支撑、固定工件，以便进行加工、测量和装配的工艺装备。

2. 夹具的分类：根据夹具的功能和用途，可分为定位夹具、夹紧夹具、复合夹具等。

3. 夹具的组成：夹具通常由定位元件、夹紧元件、导向元件、支撑元件、连接元件和辅助元件等组成。

三、培训目标1. 掌握夹具设计的基本理论和方法。

2. 熟悉各类夹具的结构、原理和应用。

3. 具备夹具设计、制造、调试和维护的能力。

4. 能根据工件加工要求，独立完成夹具的设计和选用。

5. 了解夹具行业的发展动态和技术趋势。

四、课程设置1. 夹具设计基础知识：夹具概述、夹具分类、夹具组成、夹具设计原则等。

2. 定位元件设计：定位原理、定位误差分析、定位元件选用等。

3. 夹紧元件设计：夹紧原理、夹紧力计算、夹紧元件选用等。

4. 导向元件设计：导向原理、导向误差分析、导向元件选用等。

5. 支撑元件设计：支撑原理、支撑元件选用等。

6. 连接元件设计：连接原理、连接元件选用等。

7. 夹具控制系统设计：气动、液压、电动控制系统原理及设计。

8. 夹具制造工艺：夹具加工工艺、装配工艺、调试工艺等。

9. 夹具设计实例：各类夹具设计案例分析。

10. 夹具新技术与发展趋势：自动化、智能化夹具技术，绿色制造与可持续发展等。

五、教学方法1. 理论教学：采用课堂讲授、案例分析、专题讨论等形式，系统讲解夹具设计相关理论和方法。

2. 实践教学：设置课程实验、实习等环节，让学生动手操作，提高实际操作能力。

3. 企业实践：组织学生到企业参观实习，了解夹具在实际生产中的应用，增强学生的实践能力。

装夹的实质：在机床上对工件进行定位和夹紧装夹的目的：通过定位和夹紧而使工件在加工过程中始终保持其正确加工位置，以保证达到该工序所规定的技术要求机床夹具在机械加工中的功用：1）保证加工精度，稳定产品质量2）提高劳动生产率3）扩大机床工艺范围，实现“一机多能”4）降低对工人的技术要求，减轻工人劳动强度5）降低生产成本6）在自动化生产和流水线生产中，便于平衡生产节拍机床夹具组成：定位元件，夹紧装置，夹具体，对刀及导向元件，连接元件，其他装置（分度装置，靠模装置，上下料装置) 六点定位原理：用合理分布的六个支承点限制工件的六个自由度，从而使工件在夹具中位置完全确定完全定位：六个自由度都被限制不完全定位：1—5个自由度被限制即可达到定位要求欠定位：实际限制的自由度少于加工要求所必须限制的自由度不允许出现欠定位过定位：自由度被重复限制定位元件基本要求：1）足够的精度2）足够的强度和刚度3）耐磨性好4）工艺性好5）便于清除切屑以平面定位：主要支承（固定支承：支承钉，支承板，可调支承，自位支承），辅助支承（不限制自由度）以圆孔定位：定位销，心轴，圆锥销以外圆柱面定位：V形块，定位套，半圆套定位误差原因：1）定位基准和工序基准不重合2）定位副制造误差产生基准位移误差双升角：大升角作用是使压板迅速接近工件小升角可增大夹紧力D/e叫做偏心轮的偏心特性，表示偏心轮的可靠性，值越大，自锁性越好，但结构尺寸也越大。

夹紧装置设计的基本要求：1）夹紧过程中，不改变工件定位后占据的正确位置2）夹紧力的大小要可靠，适当，既要保证工件在整个加工过程中位置稳定不变，振动小，又使工件不产生过大夹紧变形3）自动化和复杂程度应与生产纲领相适应，在保证生产率的前提下，其结构要力求简单，以便于制造和维修4）操作应方便，安全，省力夹紧力确定原则：1)方向应有助于定位稳定，应朝向主要限位面2）作用点应落在定位元件的支撑范围内，应选在工件刚度较高的部位，应尽量靠近加工表面3）大小应与作用在工件上的其他力（力矩）相平衡平口钳装夹工件注意事项：1）工件被加工面必须高出钳口，否则要用平行垫铁垫高工件2）为了装夹牢固，防止刨削时工件松动，必须把较平整的平面贴近在垫铁和钳口上（可一面夹紧一面用手锤轻击工件表面，光洁的平面要用铜棒敲击以防敲伤光洁表面）3）为不使钳口损坏和保持已加工表面，夹紧工件时在钳口处垫上铜片与夹紧力作用点有关的准则：1）定位稳定，不引起位移或偏转2）作用点选在刚度高的部位，变形小3）靠近加工部位定位误差产生的原因：1）定位基准与工序基准不重合2）由于定位副制造误差造成的定位基准与限位基准不重合以平面定位：1）主要支承：固定支承（支承钉，支承板），可调支承，自位支承2)辅助支承（不限制自由度，起预定位作用）以圆孔定位：定位销（长销，短销圆柱销，菱形销），定位心轴，圆锥销以外圆柱面定位：V形块，定位套，半圆套夹紧装置组成：1）力源装置2）中间递力机构3）夹紧元件分度装置：工件在一次装夹中，不必使其松开而能连同定位元件相对刀具转过一定角度或移动一定距离，从而占据一个新的加工位置的装置。

夹具设计知识点学习夹具设计是工程设计中的重要环节之一，它在制造业中起到了连接制造工艺和产品质量的桥梁作用。

夹具设计的好坏直接关系到产品的加工质量和生产效率。

本文将介绍夹具设计的几个关键知识点。

1. 夹具的定义和分类夹具是一种用来固定工件、辅助切削和加工的工具，它能够提供稳定的支撑和定位。

根据夹具的使用方式和功能，夹具可以分为手动夹具、自动夹具和数控夹具。

手动夹具需要人工操作，自动夹具能够通过机械力或气动力完成夹紧工作，而数控夹具则是与数控机床相配合使用的夹具。

2. 夹具设计的原则夹具设计需要考虑多方面的因素，包括工件的尺寸和形状、加工工艺的要求、夹具的使用条件等。

在夹具设计过程中，需要遵循以下原则：（1）夹具应能够尽量减少工件变形和浪费；（2）夹具结构应简单、刚性好、易于加工和装夹；（3）夹具的使用寿命应长，易于保养和维修；（4）夹具应尽量满足多种工件的加工要求。

3. 夹具的选择与设计选择合适的夹具对于提高生产效率和产品质量至关重要。

在夹具的选择和设计过程中，需要考虑以下因素：（1）工件的形状和尺寸，包括工件的几何形状、加工面积和材料。

（2）加工工艺的要求，例如工件的定位精度、切削力和切削稳定性等。

（3）夹具的性能和结构要求，例如夹紧力、刚度和耐磨性等。

（4）夹具的制造成本和使用成本。

4. 夹具设计的基本步骤夹具设计的基本步骤包括需求分析、夹具结构设计、夹具零件设计和夹具装配设计。

需求分析阶段需要明确夹具的使用条件和加工要求，夹具结构设计阶段需要确定夹具的整体结构和布局，夹具零件设计阶段需要设计夹具的各个零部件，夹具装配设计阶段需要将各个零部件组装成完整的夹具。

5. 夹具设计的优化方法夹具设计的优化方法包括减小工件变形、提高夹紧力和刚度、降低噪音和振动等。

通过采用适当的夹紧力和刚度，可以减小工件变形；通过优化夹具结构和材料选择，可以提高夹紧力和刚度；通过添加缓冲材料和隔振装置，可以降低噪音和振动。

工装夹具的设计要点总结！工装夹具设计是在机械加工工艺过程制定之后，根据某一工序的具体要求进行的。

在制订工艺过程时，应充分考虑夹具实现的可能性。

而在设计工装夹具时，如确有必要，也可以对工艺过程提出修改意见。

工装夹具的设计质量应以能否稳定地保证工件加工质量、生产效率高、成本低、排屑方便、操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则：1.稳定性与可靠性：工件定位应具备足够的稳定性与可靠性。

2.承载或夹持力度：夹具应具备足够的承载或夹持力度，以保证工件在加工过程中的稳定性。

3.简单与快速操作：装夹过程中应简单且快速。

4.快速更换易损零件：易损零件应能快速更换，条件充分时最好不需要使用其它工具进行。

5.重复定位的可靠性：夹具在调整或更换过程中应具备重复定位的可靠性。

6.避免结构复杂和成本昂贵：夹具结构应尽可能简单，避免过度复杂和昂贵。

7.标准化与系统化：尽可能选用标准件作为组成零件，并形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识：一个优良的机床夹具必须满足以下基本要求：1.保证加工精度：正确选定定位基准、定位方法和定位元件，进行定位误差分析，并注意夹具中其他零部件的结构对加工精度的影响。

2.提高生产效率：专用夹具的结构应简单、合理，尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3.工艺性能好：专用夹具的结构应便于制造、装配、调整、检验和维修等。

4.使用性能好：工装夹具应具备足够的强度和刚度，操作应简便、省力且安全可靠。

在设计过程中，应尽可能采用气动等动力源，以实现操作简便、安全、快速的效果。

总之，工装夹具设计是机械加工中非常重要的一环，它直接影响到加工精度、生产效率和使用性能。

因此，在设计过程中，应遵循基本原则，掌握基本知识，以满足实际生产的需求。

在设计和使用液压等机械化夹紧装置时，应考虑减轻操作者的劳动强度。

工装夹具的设计应考虑方便排屑，必要时可设置排屑结构，以防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

机床夹具设计知识点总结机床夹具在现代制造业中起着至关重要的作用，它们是用于夹持工件并使其保持稳定的装置。

机床夹具设计是一门复杂而独特的技术，本文将对机床夹具设计的关键知识点进行总结。

一、夹具的分类夹具按照不同的工件形状、加工工艺和特殊需求进行分类，可以分为以下几类：1. 平面夹具：用于夹持平面工件，如平面床、钳子等。

2. 拉进式夹具：用于夹持圆柱工件，如弹簧夹具、三爪夹具等。

3. 特殊夹具：用于夹持异形工件，如机器人夹具、高精度夹具等。

4. 自动夹具：用于夹持大批量工件，如自动定位夹具、自动卡盘夹具等。

二、夹具设计的基本原则1. 制约原则：夹具的设计必须符合工艺要求和设备要求。

2. 稳定原则：夹具在使用过程中必须保持工件的稳定性。

3. 刚性原则：夹具的结构必须具备足够的刚性，以保证工件的精度要求。

4. 紧固原则：夹具必须能够夹紧工件并使其保持在正确的位置。

5. 安全原则：夹具的设计必须考虑到操作者的安全。

三、夹具设计的关键要素1. 工件定位：夹具设计的首要任务是确保工件在加工过程中的正确定位，常用的定位方法包括几何定位和机械定位。

2. 工件夹紧：夹具必须能够夹紧工件以保证其稳定性，常用的夹紧方式包括机械夹紧、液压夹紧和气动夹紧。

3. 刀具布置：夹具设计需要考虑到刀具的合理布置，以便顺利完成加工任务。

4. 夹具结构：夹具的结构必须合理、稳定且易于安装调整，常见的夹具结构有固定夹具、可调夹具和模块化夹具。

四、夹具设计的注意事项1. 夹具的设计应尽量精简，去除不必要的结构以减少重量和成本。

2. 夹具的表面应进行处理以增加耐磨性和抗腐蚀性。

3. 夹具的布局要注意操作者的人体工学和操作习惯，以提高工作效率和舒适度。

4. 夹具的设计要充分考虑可拆卸性和可更换性，以便于维护和更换零部件。

五、夹具设计的发展趋势1. 数控化：随着数控技术的发展，夹具设计越来越多地与数控系统集成，实现自动化和智能化。

2. 模块化：夹具设计越来越倾向于模块化结构，以便于更换和升级。

夹具设计总结夹具是一种用于固定、定位工件以及加工过程中辅助夹持工件的装置。

在工业制造领域中，夹具被广泛应用于各种生产过程中，如车间加工、组装线等。

通过夹具设计，可以提高生产效率、保证产品质量，减少人工操作对生产带来的误差。

本文将就夹具设计的主要内容进行总结和分析。

一、夹具设计的基本原则夹具设计的基本原则是确保夹具与工件之间的精确定位和牢固固定。

为了实现这一目标，夹具设计需要考虑以下几个方面：首先，夹具的结构应该合理，具有足够的刚性和稳定性。

在夹紧工件的同时，夹具本身需要能够承受所施加的力和压力，以确保工件在加工过程中不会发生位移或变形。

其次，夹具应该具备良好的可调性和适应性。

由于不同类型的工件在尺寸、形状和材料等方面存在差异，夹具设计应能够适应并调节到不同的工件尺寸和形状，以实现精确的夹持效果。

此外，夹具的设计还需要考虑加工过程的便捷性和安全性。

夹具应该方便操作人员进行装夹和取下工件，并且在人工干预的情况下，对操作人员提供足够的防护，避免事故发生。

二、夹具设计的关键要素夹具的设计过程中，有几个关键要素需要特别注意。

其中包括工件的几何形状、夹持力和夹紧方式。

工件的几何形状是夹具设计的基础。

在设计夹具时，应充分理解工件的几何形状特征，包括尺寸、形状、曲线等，以便确定夹具的结构和形状。

夹持力是夹具设计的重要考虑因素之一。

夹具应能够提供足够的夹紧力和保持力，确保工件在加工过程中不会移动。

同时，夹持力的大小也需要依据工件的特性和需要进行合理设定。

夹紧方式是夹具设计的另一个重要因素。

常见的夹紧方式包括机械夹紧、液压夹紧和气动夹紧等。

选择合适的夹紧方式不仅关乎夹具的使用效果，还会直接影响到加工过程中的精确度和稳定性。

三、夹具设计的技术方法在夹具设计中，有几种常用的技术方法可供选择。

其中包括模拟设计、计算机辅助设计和三维建模等。

模拟设计是一种较为传统的夹具设计方法。

通过手绘或绘图软件绘制工件和夹具的图形，进行仿真测试。

夹具设计小结1.关于摆动销：摆动销的设计主要存在的问题是定位销打开时和工件干涉，这里所提及的干涉主要指定位销销面与销孔和工件厚度之间的干涉。

存在干涉的主要原因之一是因为转动点的选择和定位销孔所在的平面不在一个平面内所造成的。

原因之二就是转动点和销孔的距离太近所造成，距离越近，定位销从工件所走的圆的轨迹圆心角越大。

这样就容易干涉。

图示1 （转动点和定位孔所在平面不在一个平面）图示2（随在一个平面但转动点距离和定位孔中心距离比较近）图示3（转动点选择在一个平面距离又适中常识:摆动销设计时要有止块,且止块与转动点之间的距离与定位销与转动点之间的距离的比例不应太小.一般小于等于1/3.(设计时针对结构和选用气缸的不同灵活运用此原则)2.关于压块的旋转点：压块的旋转点的选择（前提在摆动过程中不和工件干涉,影响焊钳焊接和气缸打开后能方便取件）一般尽量是转动点和压块工件接触面所在的平面距离越小越好。

图示是工件及气缸之间的受力分析图。

气缸的输出力矩为Q，F1为工件的压紧力，F2为工件的摩擦力。

从公式Q=F1XD1+F2XD2可以看出，摩擦力所产生的力矩越大，压紧力F1越小，压紧效果越差。

常识:气缸打开时压块的边缘与工件之间的距离一般大于14mm,但也不要太大.3.夹具设计中如何更好的利用气缸的行程在夹具设计中我们经常能用到活塞杆直接推动缸杆的情况的气缸，（在我们公司的标准中也能看到一些日式夹紧缸的使用标准，列出了一系列的参数选择值）气缸的行程一般为活塞的运动的行程，因此气缸的行程在一定情况下是有限的，那么如何更有效的利用气缸的行程呢？为什么标准中会选择那样的参数呢？下面我们从原理上进行一下分析：首先从使用气缸的目的上来看无非有三点：1.将气缸的活塞的直线运动转变成连杆的圆弧运动。

2.在满足设计要求的基础上如何最小程度减少对缸体本身的损害。

下面主要对上述前两点做出说明：1，将气缸的将气缸的活塞的直线运动转变成连杆的圆弧运动。

工装夹具设计必学知识点工装夹具在现代工程制造中扮演着至关重要的角色，它们可以提高生产效率、降低成本、保障产品质量。

为了帮助设计师更好地理解和应用工装夹具，本文将介绍工装夹具设计的几个必学知识点。

1. 工装夹具的定义和分类工装夹具是指用于固定、定位、支撑、传递力矩或变换力矩的装置。

根据其用途和结构特点，工装夹具可以分为定位夹具、固定夹具和变换夹具。

定位夹具主要用于确保工件在加工过程中的准确定位；固定夹具用于夹紧工件以防止其相对运动；而变换夹具则用于改变工件的姿态和位置。

2. 工装夹具设计的基本原则（1）合理性原则：夹具设计一定要符合工件的加工工艺和工艺要求，从而使夹具的设计更为简洁、高效。

（2）稳定性原则：夹具设计必须保证工件在加工过程中的稳定性，以防止加工中出现误差。

（3）可靠性原则：夹具设计应尽可能保证夹具的可靠性，以保障加工质量和工人的安全。

（4）经济性原则：夹具设计应合理控制材料的使用量和制造成本，以达到经济高效的目标。

3. 工装夹具设计的关键步骤（1）确定工件特性：首先要了解工件的尺寸、材料、形状等特性，并根据这些特性确定工装夹具的设计要求。

（2）布置夹具元素：根据工件的特性，确定夹具的定位点、夹持点等关键元素的布置方式。

（3）选择夹具结构：根据工件的加工工艺和工艺要求，选择合适的夹具结构，如机械夹具、液压夹具或气动夹具等。

（4）设计夹具细节：根据夹具结构和元素布置，设计夹具的细节，如夹爪、夹具座等。

（5）优化夹具设计：对夹具设计进行优化，尽量减少材料的使用量和制造成本，提高夹具的可靠性和使用寿命。

4. 工装夹具设计中需要注意的问题（1）避免加工干涉：夹具设计时要避免与切削刀具、工件、机床等加工元素的干涉，以确保加工过程的顺利进行。

（2）合理选择夹具力：夹具设计中需要结合工件特性和加工要求，合理选择夹具力的大小，以确保工件的稳定性和加工质量。

（3）考虑夹具的安全性：在设计夹具时，要考虑夹具的安全性，防止夹具在使用过程中出现意外的松动或断裂。

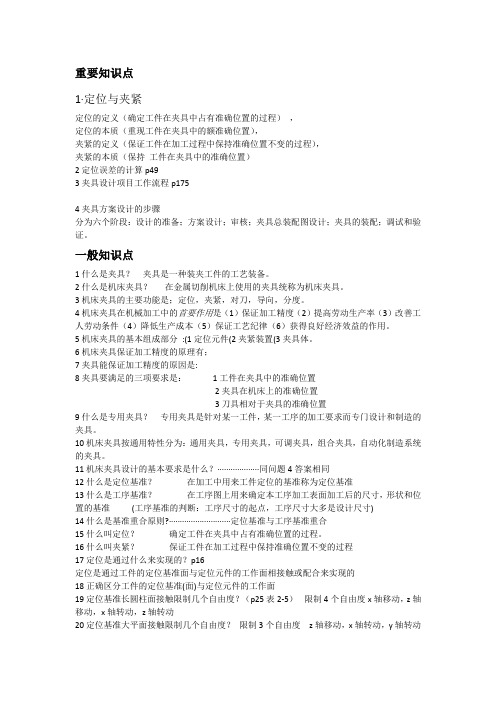

重要知识点1·定位与夹紧定位的定义（确定工件在夹具中占有准确位置的过程），定位的本质（重现工件在夹具中的额准确位置），夹紧的定义（保证工件在加工过程中保持准确位置不变的过程），夹紧的本质（保持工件在夹具中的准确位置）2定位误差的计算p493夹具设计项目工作流程p1754夹具方案设计的步骤分为六个阶段：设计的准备；方案设计；审核；夹具总装配图设计；夹具的装配；调试和验证。

一般知识点1什么是夹具？夹具是一种装夹工件的工艺装备。

2什么是机床夹具？在金属切削机床上使用的夹具统称为机床夹具。

3机床夹具的主要功能是；定位，夹紧，对刀，导向，分度。

4机床夹具在机械加工中的首要作用是（1）保证加工精度（2）提高劳动生产率（3）改善工人劳动条件（4）降低生产成本（5）保证工艺纪律（6）获得良好经济效益的作用。

5机床夹具的基本组成部分:(1定位元件(2夹紧装置(3夹具体。

6机床夹具保证加工精度的原理有；7夹具能保证加工精度的原因是:8夹具要满足的三项要求是：1工件在夹具中的准确位置2夹具在机床上的准确位置3刀具相对于夹具的准确位置9什么是专用夹具？专用夹具是针对某一工件，某一工序的加工要求而专门设计和制造的夹具。

10机床夹具按通用特性分为：通用夹具，专用夹具，可调夹具，组合夹具，自动化制造系统的夹具。

11机床夹具设计的基本要求是什么？···················同问题4答案相同12什么是定位基准？在加工中用来工件定位的基准称为定位基准13什么是工序基准？在工序图上用来确定本工序加工表面加工后的尺寸，形状和位置的基准(工序基准的判断：工序尺寸的起点，工序尺寸大多是设计尺寸)14什么是基准重合原则?····························定位基准与工序基准重合15什么叫定位？确定工件在夹具中占有准确位置的过程。
