大型卧式螺旋卸料沉降离心机转子动力学分析应超;孙恒;王东琪;梁毅;何飘;樊俊;肖泽仪【摘要】利用有限元软件ANSYS对卧式螺旋离心机转子系统进行动力学分析,通过改变外转子的材料密度将内转子和物料的转动惯量等效转换到外转子的思路建立三维模型,进行高质量的网格划分.利用模态分析得到该模型前六阶固有频率以及其所对应的振型进行讨论,并进一步计算在陀螺效应下的临界转速.此分析方法可为同类离心机转子系统刚度分析提供参考.【期刊名称】《化工设备与管道》【年(卷),期】2014(051)002【总页数】5页(P38-42)【关键词】卧式离心机;转子系统;临界转速;有限元分析【作者】应超;孙恒;王东琪;梁毅;何飘;樊俊;肖泽仪【作者单位】四川大学化学工程学院,成都610065;中国石油集团东北炼化工程有限公司吉林机械制造分公司,吉林省吉林市132021;中国石油集团东北炼化工程有限公司吉林机械制造分公司,吉林省吉林市132021;四川大学化学工程学院,成都610065;四川大学化学工程学院,成都610065;四川大学化学工程学院,成都610065;四川大学化学工程学院,成都610065【正文语种】中文【中图分类】TQ051.8;TH123卧式螺旋沉降离心机(卧螺离心机),是一种高效的离心分离设备,广泛应用于化工、轻工、制药、食品、环保等行业[1]。
卧螺离心机为双转子结构,内转子(螺旋输送器)以及外转子(锥转鼓及柱转鼓)通过轴承耦合在一起,当其工作转速与临界转速接近时,转子将发生剧烈的共振现象,使离心机工作不稳定甚至严重故障。
为了避免共振,必须在离心机设计过程中进行转子系的动力学分析,计算出转子系的固有频率或称临界转速,作为离心机工作转速的设计依据。
传统的转子固有频率计算方法有能量法、邓克莱法、传递矩阵法等。
但这些方法存在一定局限性,比如,在遇到复杂模型时(如模型中存在锥度、不规则台阶状),通常不得不忽略模型连续性等因素的影响,而只考虑质量的影响,使整体的计算精度不高。

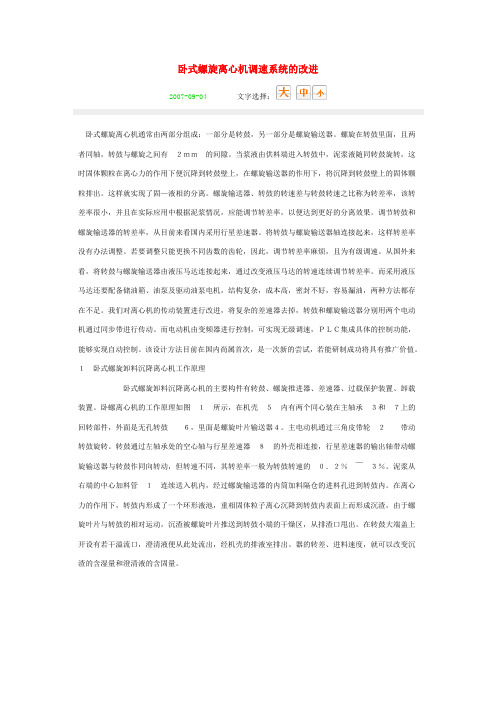

卧式螺旋离心机调速系统的改进2007-09-04文字选择:卧式螺旋离心机通常由两部分组成:一部分是转鼓,另一部分是螺旋输送器。
螺旋在转鼓里面,且两者同轴,转鼓与螺旋之间有2mm的间隙。
当浆液由供料端进入转鼓中,泥浆液随同转鼓旋转,这时固体颗粒在离心力的作用下便沉降到转鼓壁上,在螺旋输送器的作用下,将沉降到转鼓壁上的固体颗粒排出。
这样就实现了固—液相的分离。
螺旋输送器、转鼓的转速差与转鼓转速之比称为转差率,该转差率很小,并且在实际应用中根据泥浆情况,应能调节转差率,以便达到更好的分离效果。
调节转鼓和螺旋输送器的转差率,从目前来看国内采用行星差速器。
将转鼓与螺旋输送器轴连接起来,这样转差率没有办法调整。
若要调整只能更换不同齿数的齿轮,因此,调节转差率麻烦,且为有级调速。
从国外来看,将转鼓与螺旋输送器由液压马达连接起来,通过改变液压马达的转速连续调节转差率。
而采用液压马达还要配备储油箱、油泵及驱动油泵电机,结构复杂,成本高,密封不好,容易漏油,两种方法都存在不足。
我们对离心机的传动装置进行改进,将复杂的差速器去掉,转鼓和螺旋输送器分别用两个电动机通过同步带进行传动。
而电动机由变频器进行控制,可实现无级调速,PLC集成具体的控制功能,能够实现自动控制。
该设计方法目前在国内尚属首次,是一次新的尝试,若能研制成功将具有推广价值。
1卧式螺旋卸料沉降离心机工作原理卧式螺旋卸料沉降离心机的主要构件有转鼓、螺旋推进器、差速器、过载保护装置、卸载装置。
卧螺离心机的工作原理如图1所示,在机壳5内有两个同心装在主轴承3和7上的回转部件,外面是无孔转鼓6,里面是螺旋叶片输送器4。
主电动机通过三角皮带轮2带动转鼓旋转。
转鼓通过左轴承处的空心轴与行星差速器8的外壳相连接,行星差速器的输出轴带动螺旋输送器与转鼓作同向转动,但转速不同,其转差率一般为转鼓转速的0.2% ̄3%。
泥浆从右端的中心加料管1连续送入机内,经过螺旋输送器的内筒加料隔仓的进料孔进到转鼓内。
过滤与分离Filtration &Separation 2002Vo1.12No.1离心机转鼓壁厚的影响因素及参数关系图濮伟(南京化工学校,江苏南京210048)摘要:离心机转鼓壁厚的计算中,通过影响壁厚各因素大小变化的分析,找出各影响因素变化,对转鼓壁厚影响的程度和关系,并用图线对这些关系进行表述,即参数关系当量图表示,从而通过图线清楚地了解各因素对壁厚的影响情况,以确定适当的转鼓壁厚。
关键词:离心机;壁厚;影响;因素;参数关系图中图分类号:TG051.8+4文献标识码:B文章编号:1005-8265(2002)01-0018-03收稿日期:2001-04-12作者简介:濮伟(1962-),男,工程师,南京化工学校化工机械系讲师,联系电话:025-*******.离心机的转鼓是一个从低速到高速快速回转的容器,其转速从静止上升至每分钟数百上千转,甚至每分钟几万转,因此必定会在离心力的作用下产生很大的应力,而过高的应力会使回转件发生“飞裂”引起严重的事故。
所以正确计算离心机回转园筒的壁厚,使其能承受高速下离心力所产生的应力,是保证离心机安全的重要前提。
1离心机转鼓壁厚的计算离心机的转鼓在装有物料运行时,由于转鼓自身存在质量引起离心力,而转鼓内的物料在旋转中也将引起离心力,同时转鼓内的附件也因旋转的原因产生离心力。
它们都将对转鼓的壁产生应力并且所产生的应力总和应小于转鼓材料的许用应力。
而真正对壁厚产生影响的参数是转鼓自身材料的密度p O 、滤网密度p S 、滤网厚度SS 、转鼓的半径R 2、转鼓的角速度c 、物料密度p M 、许用应力[O ]t 、转鼓开孔削弱系数$、物料层的内半径R 1。
下面就壁厚问题进行分析。
1.圆筒形转鼓的计算分析(1)利用拉普拉斯方程,写出转鼓自身质量产生的应力为:O '2I p O c 2R 22I p O U2<2)利用离心压强理论,得到物料引起的转鼓应力为:O !2=p M c22SR 2<R 22-R 21)<3)同样得用离心压强理论,得到附件引起的转鼓应力为:O 2"=p s S S c 2R2S从强度条件出发有:O 2=O '2+O !2+O 2"则O 2=p O c 2R 2+p M c 22S R 2<R 22-R 21)+p S S S c 2R 22S"[O ]t 得S "p M R 2c 2<R 22-R 21)+2p S S S R 22c22<[O ]t$-p O R 22c 2)由于S S 很小,则可将2p S S S R 22c 2忽略不计,得S "p M R 2c 2<R 22-R 21)2<[O ]t$-p 0R 22c 2)(1-1)2锥形转鼓的计算分析(1)利用拉普拉斯方程,写出转鼓自身质量产生的应力为:O '2=p O c 2R 22=p O U2(2)利用离心压强理论,得到物料引起的转鼓应力为:O !2=p M c22S cos u R 2<R 22-R 21)(3)同样得用离心压强理论,得到附件引起的转鼓应力为:O "2=p s S Sc 2R2S从强度条件出发有:O 2=O '2+O 2!+O "2O 2=p O c 2R 22+p M c 22S cos u R 2<R 22-R 21)+p S S S c Z RZS"[O ]t同理,可得壁厚表达式如下:S "p M c 2R 2<R 22-R 21)2<[O ]t$-p O c 2R 22)cos u<1-2)由上式可见,锥形转鼓与园筒形转鼓之间差一个18··2OO2Vol.l2No.l过滤与分离Filtration&Separation余弦的倒数,即锥角越大,计算壁厚越大,锥角为零时,壁厚最小,并与园筒形转鼓相同。
离心机和离带式压滤机相比过去,国内城市污水处理厂的污泥(浓缩)脱水,绝大部分都采用带式压滤机(以下简称带机),离心机因其噪音大、能耗高、处理能力低而很少采用,然而,最近几年来,卧螺式离心机(以下简称离心机)的应用大有超过带式压滤机之势。
在国外,卧螺离心(浓缩)脱水机的应用很普遍,而在国内,卧螺式离心机的推广主要得益于离心机厂家成功的市场营销。
国外采用离心机的主要原因是其脱水后含固率高,可达30%以上,而国内由于污泥处置费用不高,对含固率要求也不高,一般只要求超过20%,这样国外供给国内的离心机的材质和加工精度降低一个档次仍能满足要求。
由于国内部分设计人员对采用离心机的认识模糊,选用离心机而对其处理后含固率仍与带机要求相同,这样离心机就失去了其竞争优势。
国内许多设计院或用户常常忽视了这一点。
下面笔者根据带机和离心机的使用调查情况,结合设计经验,就污泥浓缩脱水设备的选型问题作以下探讨。
1 带机与离心机的理论比较由于带机为污水处理厂污泥脱水的主流,因此离心机的优点主要建立在与带机的比较上,离心机厂商认为,离心机对带机来说,具有如下优点:①卧螺离心机利用离心沉降原理,使固液分离,由于役有滤网,不会引起堵塞,而带机利用滤带使固液分离,为防止滤带堵塞,需高压水不断冲刷;②离心机适用各类污泥的浓缩和脱水,带机也适用各类污泥,但对剩余活性污泥需投药量大且脱水困难;③离心机在脱水过程中当进料浓度变化时,转鼓和螺旋的转差和扭矩会自动跟踪调整,所以可不设专人操作,而带滤机在脱水过程中当进料浓度变化时,带速、带的张紧度、加药量、冲洗水压力均需调整,操作要求较高;④在离心机内,细小的污泥也能与水分离,所以絮凝剂的投加量较少,一般混合污泥脱水时的加药量为:1.2kg/t[干泥],污泥回收率为95%以上,脱水后泥饼的含水率为65%-75%左右,而带滤机由于滤带不能织得太密,为防止细小的污泥漏网,需投加较多的絮凝剂以使污泥形成较大絮团,一般混合污泥脱水时的加药量大于3kg/L[干泥],污泥回收率为90%左右,脱水后泥饼含水率80%左右;⑤离心机每立方米污泥脱水耗电为1.2kw/m3,运行时噪音为76-80db,全天24h连续运行滁停机外,运行中不需清洗水;而带机每立方米污泥脱水耗电为0.8kw/m3,运行时噪音为70-75db,滤布需松驰保养,一般每天只安排二班操作,运行过程中需不断用高压水冲洗滤布;⑥离心机占用空间小,安装调试简单,配套设备仅有加药和进出料输送机,整机全密封操作,车间环境好;而带机占地面积大,配套设备除加药和进出料输送机外,还需冲洗泵,空压机,污泥调理器等等,整机密封性差,高压清洗水雾和臭味污染环境,如管理不好,会造成泥浆四溢;⑦离心机易损件为轴承和密封件,卸料螺旋的维修周期一般在3a以上;而带机易损件除轴承、密封件外,滤带也需更换,价格昂贵;⑧运行费用的计算。
卧式螺旋离心机有限元结构动力学分析焦国旺张建润王彬(东南大学机械工程学院,江苏南京211189)摘要:采用实体单元和弹簧单元建立了卧式螺旋离心机整机的有限元模型,应用赫兹理论导出的轴承在径向力作用下的刚度计算公式,计算模拟轴承刚度的弹簧单元常数。
模型很好的模拟了卧式螺旋离心机的真实结构,通过模态分析可以获得整机的前8阶固有频率,分析结果表明在正常的工作转速范围内不会发生结构共振。
关键词:卧螺离心机;赫兹理论;有限元;模态分析卧式螺旋卸料沉降离心机,简称卧螺离心机,是国际上20世纪50年代出现的分离机械。
由于具有连续操作、处理量大、单位产量耗电量低、适应性强等特点,现已广泛应用于石油、化工、冶金、医药、食品、轻工等领域,并随着石油化学工业的迅猛发展和城市污水治理的迫切需要,卧螺离心机必将会有更广阔的发展前景。
随着离心机单机生产能力和分离因数的提高,这类结构的强度、变形和振动等问题尤为突出。
因此,对离心机的整机进行有限元分析,具有重要的工程实际意义。
1结构动力学分析1.1结构动力学方程有限元求解动力学问题的基本方程式:式中:M———单元总的质量矩阵;K———单元总的刚度矩阵;C———单元总的阻尼矩阵;δ———节点位移矢量;F———总外加激振力矩阵。
1.2结构自由振动的固有频率及相应振型对于自由振动,没有外加激振力,即F=0,可得:计算经验表明,阻尼对结构频率和振型影响不大,常用无阻尼自由振动方程来求解结构的固有频率及相应的振型。
求解广义特征方程即可得系统固有频率,将求得的固有频率代入方程,即可以求解相应的振型。
2轴承刚度的计算2.1基于Hertz理论的轴承刚度计算公式深沟球轴承的径向变形:式中:δr———径向变形,mm;Q0———滚动体与套圈间的接触负载,N;Db———滚动体直径,mm。
对于深沟球轴承,考虑径向游隙时,外加负载与受载最大的滚动体负载之间关系式为:3整机有限元模型的建立在ANSYS,NASTRAN等有限元软件中建立结构的有限元模型一般有两种方法:直接使用软件提供的建模模块采用自顶向下或自底向上的方法建模;或者通过这些分析软件提供的接口,把专业CAD软件生成的三维实体模型转换为结构有限元模型。
卧式沉降过滤式离心机转鼓力学性能分析刘泓【摘要】为了加强沉降过滤式离心机的稳定性,提升设备性能,对转鼓强度和形变进行了研究.在理论分析转鼓结构参数的基础上,建立了卧式沉降过滤式离心机转鼓的三维模型,并对转鼓受到的载荷进行分类和计算,以线性静力学分析为研究方法,以压力容器设计准则为依据,借助有限元对转鼓进行相关力学性能分析.研究结果表明,转鼓的最大应力出现在过滤段转鼓开孔处、溢流堰处及中心轴处,大小为134 MPa,转鼓轴向最大形变位移0.533 mm发生在溢流堰处,径向最大形变位移0.355 mm,位移变形均较小.【期刊名称】《选煤技术》【年(卷),期】2017(000)003【总页数】5页(P1-4,9)【关键词】卧式沉降过滤式离心机;转鼓;载荷;静力分析;力学性能分析【作者】刘泓【作者单位】中煤科工集团唐山研究院有限公司,河北唐山063000;河北省煤炭洗选工程技术研究中心,河北唐山063000【正文语种】中文【中图分类】TD462+.1;TD94转鼓是卧式沉降过滤式离心机的核心部件,它对设备的脱水效果、处理能力、差速器选型以及螺旋结构设计均有重要的影响。
基于转鼓的重要性以及在工况条件下转鼓作为高速旋转部件这一特点,在设计研究转鼓时,需要对转鼓的力学性能进行分析,同时也要对在一定条件下转鼓的强度和形变进行研究。
转鼓强度的研究可以指导转鼓材料的选取,以及转鼓壁厚的优化设计。
如果转鼓变形过大,一方面会加速转鼓的损坏,影响设备使用寿命,增加环境噪声,另一方面也会与其他部件如螺旋输送器等,造成干涉,导致整机不能正常运转,脱水效果变差。
因此,转鼓力学性能的研究对设备的稳定性及性能的提升有很大的作用。
卧式沉降过滤式离心机是一种广泛应用于选煤行业的新型离心脱水机,它与卧螺离心机相比,在结构上多出一段过滤段。
从脱水原理而言,卧式沉降过滤式离心机利用了离心沉降和离心过滤两种脱水原理[1],保证了脱水效果。
在选煤行业中,卧式沉降过滤式离心机主要针对浮选精煤、浮选中煤、旋流器底流和煤泥等<0.5 mm的细粒级物料脱水[2],通过与压滤机和浓缩机组成联合脱水工艺[3-4],保证洗煤厂的资源回收和洗水闭路循环。
摘要高速卧螺离心机的转速从几千到几万转不等,因此螺旋推料器会对流体产生较大的扰动作用使流动具有强旋流性,造成转鼓内部流体流动复杂。
试验中测得的数据非常有限同时不能实现数据的动态实时传输,对于卧螺离心机的仿真模型也都是基于稳态进行计算。
本文基于瞬态计算方法建立了卧螺离心机内部流场的仿真模型,同时,利用已有的实验结果验证了仿真模型的可靠性,主要研究了转速差和螺旋叶片的螺距两个因素分别对卧螺离心机分离效率的影响。
本文经过合理的简化和假设,通过SolidWorks和icem完成了卧螺离心机流体域三维模型的建立和网格的划分。
在fluent计算中选取了Eulerian多相流模型,RNG K-ε湍流模型和MRF模型相结合对卧螺离心机内部流场进行了瞬态计算。
通过对仿真和实验结果归一化处理进行验证了仿真模型的可靠性。
研究转速差对分离效率的影响时,以试验和仿真相对比的方法来进行研究。
试验结果和仿真结果均表明:1.虽然在离心场中粒子所受离心力远大于重力,但重力的影响不可忽略2.固相沉积厚度值随时间呈周期性变化;3.沿转鼓轴向固相沉积厚度值出现了逐渐增大并伴有局部降低的现象;4.转鼓锥段的沉积厚度值均远大于转鼓柱段。
固相沉积厚度越大经过实验与仿真结果的对比得出本文工况下最优转速差为10r/min。
同时得出了转速差关于输送量的函数关系,从中可以得到随着转速差的增大输送量先增大后减小而后逐渐趋于一定值。
分析仿真结果时提出输送量的概念来反映分离效率,转速差越大固相沉积厚越小,输送量越小,分离效率越低,但转速差越大输送速度越大,分离效率越大,最优转速差就是能够兼顾沉积厚度和输送速度这两个矛盾因素的平衡点。
在研究螺旋推料器的螺距对分离效率的影响时发现:1.转鼓柱段的回流速度大于转鼓锥段的回流速度;2.转鼓柱段的颗粒推移速度大于转鼓锥段的输送速度;螺距越大输送能力越强,回流速度越大,颗粒推移速度也越大;3.螺距过大会造成输送沉渣阻力变大,同时回流程度变大;螺距过小会形成稳定的旋流状态,但输渣速度慢,因此会造成固相较大程度分散在转鼓柱段,所以研究螺距对分离效率的影响也是寻找这两个因素的平衡点。
2021年第50卷石油矿场机械第1期第30页OIL FIELD EQUIPMENT2021,50(1):3035文章编号:1001-3482(2021)01-0001-074200i/min卧螺离心机转鼓和螺旋输送器结构参数优选张增年1,席建秋2,刘东方1,李华川2,蒋锐2,刘少胡3,甘泉泉3(1.中国石油川庆钻探工程有限公司,成都501051;2.四川宝石机械专用车有限公司,四川广汉618300;3.长江大学机械工程学院,湖北荆州434023)摘要:为满足钻井液高效分离的需求,亟需研制高转速卧螺离心机。
针对中高转速卧螺离心机转鼓破裂、螺旋输送器叶片断裂的技术难题,以3200r/mim离心机的转鼓和螺旋输送器结构参数为基础,利用有限元法分析转速提高到4200r/mim时卧螺离心机转鼓和螺旋输送器的最优参数。
为提高计算精度,首先对转鼓和螺旋输送器的网格进行无关性分析,推荐转鼓和输送器的网格数分别为250000和600000。
另外,以应力变形和安全系数为评判依据,利用有限元法分析转鼓壁厚、螺旋叶片螺距、厚度和倾角的结构参数,得出螺距、厚度为螺旋输送器的敏感参数,建议优选螺距为116mm、厚度为7.5mm,其余结构参数影响不是特别明显。
建议根据螺旋输送器的振动特性和固液分离特性进一步优选结构参数,为高速离心机研制提供参考。
关键词:卧螺离心机;转鼓;输送器;有限元;应力中图分类号:TE926文献标识码:A doi:10.3969/j.issn.10013482.2021.01.005Optimization of the Structure Parameters of the Drum andScrew Conveyor for4200r/min Decanter CentrifugeZHANG Zengnian1,XI Jianqiu2,LIU Dongfang1,LI Huachuan2,JIANG Rui2,LIU Shaohu3,GAN Quanquan3(FC Chuan-qing Drilling Engineering Company Limited,Chengdu610051,China;2.BOMCO Sichuan Special Vehicle Co.,Ltd.,Guanghan618300,China;3.School of Mechanical Engineering^Yangtze University,Jingzhou434023,China)Abstract:In demand for efficient separation of drilling fluid,it is urgent to develop a high-speed decanter centrifuge.Aiming at the technical problems of the middle or high speed decanter centii-fuge,like the rupture of drum and the fracture of screw conveyor blades,based on the structural parameters of the drum and screw conveyor of the3200r/mim centrifuge,the finite element method was used to analyze the optimal parameters of drum and screw conveyor for the speed of 4200r/min.In order to i mprove the calculation accuracy,the grid independence of drum and screw conveyor was analyzed,and the final recommended grid number of drum and screw conveyor was250000and600000respectively.In addition,based on the evaluation of stress,deformation and safety factor,the finite element method was used to analyze the structural parameters of收稿日期:2020-08-14基金项目:国家自然科学基金项目(51974036、51604039)作者简介:张增年(1969-),男,高级工程师,硕士,1991年毕业于中国石油大学(华东)矿机专业,现从事石油天然气钻采设备管理以及技术应用研究等工作,E-mail:zhangzn@。
卧螺离心机转鼓结构参数对其分离性能的影响代朝辉【摘要】Influence of length-diameter ratio and half cone angle of drum of horizontal screw decanter on separation performance was researched by use of numerical simulation method.3D model building and meshing of horizontal screw decanter were introduced as well as numerical simulation process.The research results show that separation effect and separation efficiency of horizontal screw decanter is the best when the length-diameter ratio of drum is 4.3;coal slurry is squeezed stronger and it is good for dehydration of coal mud with the best seperation efficiency of the horicontal screw decanter when the half cone angle of drum is 9°.%采用数值模拟方法,对卧螺离心机转鼓长径比及其半锥角对其分离性能的影响进行了研究,介绍了卧螺离心机三维模型建模、网格划分方法及数值模拟过程.研究结果表明:当转鼓长径比为4.3时,卧螺离心机分离效果最好,分离效率最高;当转鼓半锥角为9.时,煤泥浆所受挤压较强,有利于煤泥浆脱水,且分离效率最高.【期刊名称】《工矿自动化》【年(卷),期】2017(043)007【总页数】5页(P57-61)【关键词】卧螺离心机;分离性能;分离效率;转鼓结构参数;转鼓长径比;转鼓半锥角【作者】代朝辉【作者单位】中国矿业大学电气与动力工程学院,江苏徐州 221116【正文语种】中文【中图分类】TD67卧螺离心机是一种卧式螺旋卸料、连续操作的沉降设备,广泛用于矿业、石油、化工等行业[1-2]。
卧螺离心机振动特性试验研究李振威;李怀民;许珊珊;吴皓;谭蔚【摘要】Vibration tests were carried on the characteristics of the decanter centrifuge under no-load, load condition and the screw on the high speed dynamic balancing machine. Amplitude-frequency drawings, amplitude spectrum and the trace of bearing block center were analyzed in each case. At a low rotating speed, the results indicate that the two-times frequency causing by the asymmetrical screw is the main vibration characteristic of the decanter centrifuge. The conclusion have a certain significance for the design and the dynamic balancing technique of the decanter centrifuge. Finally, the characteristics of the centrifuge under load condition are given.%对某型卧螺离心机空载、负载以及高速动平衡机上的螺旋进行了振动测试,分别从幅频图、幅值谱、轴承座中心轨迹分析了卧螺的振动特征,得到了低转速下螺旋径向刚度不对称引起二倍频共振的结论,该结论对于卧螺的防振设计、动平衡具有较强的现实意义。
最后给出了负载下卧螺的振动特性。
卧螺离心机转鼓的应力应变有限元仿真分析1.李自光 1.2.毛文贵 2.傅彩明(1.长沙理工大学汽车与机械工程学院,湖南长沙410076;2.湖南工程学院机械与电子工程系,湖南湘潭411101)摘要:应用visualNastran有限元仿真软件对卧螺离心机转鼓虚拟样机模型在三种工况下进行应力应变仿真分析。
得到了转鼓的最大应力和径向位移的分布情况,并在此基础上优化转鼓壁厚,减轻离心机质量,对离心机结构优化具有理论的指导意义。
关键词:转鼓;应力应变仿真;转鼓壁厚;结构优化卧螺离心机[1]利用离心沉降原理对悬浮液进行固液分离。
自1954年出现后,由于它具有单机处理能力大、操作方便、能连续自动操作、劳动强度低、占地面积少以及维护费用低等优点,而得到了迅速发展,广泛应用于石油、化工、冶金、医药、食品、轻工等部门;既可用于固体脱水和分级,也可用于液体的澄清。
但沉渣含湿量一般较高,分离效果不好,结构较复杂,机器造价高。
悬浮液的沉降、沉渣的输送和脱水都在转鼓中完成。
因此转鼓部件是卧螺离心机的主要部件。
转鼓的结构、材料、形状和参数在很大程度上决定了离心机的特点和工艺效果。
不但关系到离心机的结构安全性问题,而且还关系到离心机的沉渣输送、分离效果。
离心机的系列化是以转鼓的最大内直径为主要参数来制定的。
随着离心机单机生产能力的提高,其设计正朝着转速更高,直径更大的方向发展。
转鼓结构的应力应变问题更为突出。
在解决应力应变问题的前题下,对转鼓组进行结构参数分析和优化,提高离心机的分离效果,减轻质量、降低成本对卧螺离心机来说,具有十分重要的工程实际意义[2]。
但转鼓组结构复杂、受力与物料有关,有些结构必须考虑其变形量,是一个柔性多体系统。
采用传统的解析法建立和求解方程都困难,只能进行理想化处理,所得结果不能真实反映离心机的工作特性。
采用虚拟样机技术和有限元仿真方法优化其结构参数,为离心机提供有价值的理论参考,且研究时间短,具有一定的经济价值和社会价值。
卧式螺旋离心机研究与设计摘要:当前,我国在螺旋离心机领域发展起步相对较晚,整体水平有待提高。
要满足设备使用房污、防爆和密闭等工艺要求,需要探讨离心机的设计思路。
下文简要论述卧式螺旋离心机原理,并对其应用优势和不足进行分析,探讨设备的设计思路、以供参考。
关键词:卧式螺旋离心机;研究;设计一、卧式螺旋离心机原理和主要部件(一)原理卧式螺旋离心机工作原理为,机壳内部两个同心轴连接螺旋推进器、转鼓,其中主电动机借助皮带使转鼓转动,轴承空心轴、差速机外壳作为连接转鼓装置,运用差速器使转股、螺旋推进器之间同向转动。
选择正转差率,物料受到离心惯力等于差转速、转鼓转速产生力和,有助于沉降分离控制。
若以负转差率运行,则利于沉渣输送,还能降低减速器的传动功率。
本研究离心机使用负差转速进行旋转,悬浮液自右侧加料管进入,在推进器的作用之下,使物料被送入转鼓当中,受到离心力影响,导致转鼓中产生环形液池,在离心沉降作用之下,纵向颗粒可顺利被运送至转鼓之内,沉渣随之形成。
[1]。
二、卧式螺旋离心机优点和不足分析(一)优点分析卧式螺旋离心机的优点如下:第一,可以自动和连续化操作,不需要过滤布和过滤网,设备能够长期运行,且维护便利;第二,设备应用范围较广,在具体应用过程,对于容易分离的物料可以实现固相之间的脱水,与过滤式离心机的处理效果不相上下。
分流压缩固相类悬浮液之时,利用螺旋离心机就能将分离过程完成。
在液相澄清方面,获得沉渣相对较多,允许悬浮的固相浓度相对较高,能够将固相重度轻类型悬浮液。
分离过程,首先过滤式分离机,但是如果固相属于可压缩类型物料,要考虑滤布清洗操作,需要对离心机进行改良。
分离固液液混合物,其中固相含量超过14%,传统分离方式为,需先完成液固分离,之后采取液液分离,选择卧式螺旋离心机则可一次性完成固相、轻液与重液的分离。
卧式离心机还可根据固相颗粒的大小进行粒度分级。
第三,卧式螺旋离心机对于物料适应性强,可以分离固相粒度范围广,即使被分离物当中的颗粒分布不均匀,也可实现有效分离,对于悬浮液浓度无过高要求,即使待分离悬浮液的浓度改变,对分离效果影响不大。
试论卧式螺旋离心机运行调整摘要:卧式螺旋离心机是一种越来越广泛应用于过程工业的离心分离机械。
具有操作连续、处理量大、耗电量低、适应性强等特点。
本文对卧式螺旋离心机工作原理作了介绍;并对差速、转速、液池深度三个基本参数对卧螺离心机运行的影响进行了分析探讨。
以试运行数据为基础,提出了可供参考的参数设置范围。
关键词:卧式螺旋离心机;差速;转速;液池深度前言卧螺离心机是一种利用离心沉降原理进行不同比重间物料分离的设备,其基本结构由转鼓、螺旋、动力系统和变速系统等组成。
转鼓与螺旋同向高速旋转但存在可以调整的速差,物料连续进入螺旋内筒时,由于螺旋的高速旋转,物料被加速后进入转鼓,在转鼓中进一步加速旋转,在离心力场作用下,物料因比重不同将进行分离,其中比重较大的固相物在转鼓内壁上形成沉积层,比重较轻的液相物则形成内层液环。
在螺旋和转鼓差速的作用下,螺旋将沉积的固相物推至转鼓锥端,经排渣口排出机外,而内层液环也就是澄清液由转鼓溢流堰板处溢出转鼓,完成分离过程。
离心机适合分离含固相物粒度大于0.01mm,浓度2-45%的悬浮液。
近年来由于离心机处理量大、运行平稳,在化学、矿山、环保、食品和其它许多工业部门得到越来越广泛的应用。
本文就离心机的几个重要参数对其运行的影响进行了分析,并提供了离心机在炼油厂的实际应用中,在固定物料的情况下,进行的运行试验数据,以期提供较科学的调整依据。
1.离心机速差的基础作用卧螺离心机要实现连续的对输入机器内的物料进行分离,就要求将已经在其内部完成分离的物料排除出去,以便能够继续处理新物料。
这种连续排料就是通过螺旋和离心机转鼓之间的相对旋转运动也就是离心机的“差速”来实现的。
在固定的离心力作用之下,合理的差速对离心机分离效果起到非常关键的辅助作用,也是实际生产中,为适应物料的变化,最常用的调整手段。
没有合理的差速,离心机就无法达到物料平衡,就无法实现良好的连续分离功能。
因为差速度直接决定着离心机的处理能力和处理效果,所以作为实际运行中最常用的调节参数之一来进行分析。
卧螺离心机转鼓参数对模态的影响研究
摘要:在诸多离心机转鼓参数中,对转鼓3个主要参数:转速、转鼓壁厚和液池深度进行分析研究.结果表明,各种载荷下转鼓的最大径向位移均与转速的二次方成比例,且随着转速的增加,会导致转鼓径向变形增大;正常工况(凡-P)下的应力SINT最大值随着转鼓壁厚的减小而增大,但增大的幅度较小;转鼓的总径向位移最大值和物料离心压力引起的径向位移的最大值均随着液池深度的增加而增大,但增长速度缓慢;转鼓自身质量离心力产生的径向位移与转鼓的液池深度无关.这些数据将为已有的卧螺离心机的改造优化和工程实际应用提供设计依据.图6,表6,参12.
离心机是高效、低耗的离心分离设备,高速旋转的转鼓能产生强大的离心力,从而实现各种物料的液、固及液、液分离.作为核心部件的转鼓必须满足3个条件:耐腐蚀、高强度及低能耗.只有三者兼备,才能保证离心机的使用性和安全性.刘天丰12)、谭蔚12.3]顾巧祥。
]等人也对转鼓强度进行过有限元分析,但是对改变参数后对转鼓强度的影响研究还做的不够,同时它的结构、形状和参数在很大程度上决定了离心机的特点和工艺效果.若是转鼓参数变化导致其强度低,很难提高离心机的分离因数,束缚了大直径、高转速离心机的发展.
在诸多参数中,主要对转鼓转速、转鼓壁厚和液池深度3个参数对强度影响进行研究.
1 转鼓转速的影响
被分离物料在离心场中所受的离心力和它所受重力的比值,称为分离因数F,则
显然,分离因数亦即离心加速度与重力加速度的比值.分离因数的值一般是以转鼓的转速表示的.分离因数是表示离心机分离能力的主要指标,是代表离心机性能的重要指标之一值愈大,物料受的离心力愈大,分离效果也就愈好.
表 1和图 1分别为应力SINT最大值随转速的变化列表和变化曲线.
从图 1和表1可以看出数据之间存在平方的关系.这说明转鼓总应力、转鼓自身质量的离心力产生的应力和物料离心压力引起的应力,这些应力的最大值均与转速的二次方成比例.这个结论完全符合传统的计算圆筒形或者圆锥形的转鼓筒体应力的理论公式.因为提高转速,转鼓的应力的最大值将随之快速增长,所以对于一定尺寸和材料的转鼓,转速的提高并不是任意无限制的,其极限值取
决于转鼓的机械强度和结构离心机转鼓参数.在本分析中,转鼓的最高许用转速为约为3 500 r/min.当转速超过这个值时,最大应力大于1.5S.,转鼓会发生危险.
除了转鼓强度外,选择转鼓转速飞还应考虑生产能力、分离要求和功率消耗.如需高分离因数时,应采用较高强度的材料.
表2和图2分别为径向位移最大值随转速的变化列表和变化曲线.
由表2和图2可以看出,各种载荷作用下转鼓的最大径向位移均与转速的二次方成比例,即转速的增大,也可能会导致转鼓径向变形过大.因此为了改善分离效果而提高转速时,应保证变形在许可的范围内,以避免与固定机壳发生碰擦.
2 转鼓壁厚的影响
本设计把转鼓最大内径D、转鼓总长L以及转鼓转速n.(或离心分离因数F,)作为设计常量,根据设计要求事先给定.当螺旋离心机转鼓的这些主要结构离心机转鼓参数处理为常量时,转鼓的强度主要取决于转鼓的几何尺寸.如果材料、价格加工成本都一样,则转鼓在满足强度、刚度等条件下的质量越轻越经济,可见转鼓的厚度尺寸的变化将直接影响到转鼓的强度、刚度和质量大小,因此把优化计算的变量定为转鼓的壁厚.影响离心机转鼓壁厚的因素很多,离心机转鼓的壁厚与物料的密度、转鼓的内径、物料的厚度、转鼓的密度成正比;与使用应力、削弱系数成反比.
由于现行设计的转鼓壁厚已满足强度要求,并有很大的安全裕量,因此从考虑节省成本的角度出发,用有限元方法对转鼓进行优化,在保证强度、刚度的前提下,使得转鼓的壁厚尺寸逐渐降低,并观察壁厚尺寸参数的变化对应力SINT 和径向位移DZ产生的影响.
各种工况下应力SINT最大值随转鼓壁厚变化的计算结果如表3,并将计算结果经线性化处理制成二维坐标图如图4所示.
从表 3和图3中可以看出,正常工况(凡十只)下的应力SINT最大值随着转鼓壁厚的减小而增大,且增大的幅度较小.即使在转鼓壁厚为6 mm时,应力SINT最大值仍然小于材料的基本许用应力205 MPa,符合强度要求.从图3还可以直观看出,物料的离心液压所产生的应力变化曲线和正常工况下的变化曲线几乎平行,随着壁厚的变化,离心力所产生的应力最大值变化很小.这说明转鼓自身质量引起的离心力在壁内产生的应力与鼓壁厚度无关,转鼓壁主要是承受物料的离心液压,所以改变鼓壁的厚度并不能降低自身质量离心力引起的应力.
各种工况下径向位移DZ最大值随转鼓壁厚变化的计算结果如表4,并将计算结果经线性化处理制成二维坐标图如图4所示.
由表4和图4可以看出,各种工况下径向位移的最大值都随着转鼓壁厚的减小而增大,并且增长趋势和应力的变化曲线相近似.在转鼓壁厚减薄到一定程度时(4 mm),径向位移的增大速度较快,所以在选择较小的转鼓壁厚时一定要考虑刚度(变形)条件.
为了保证离心机转鼓的准确加工、合理安装及安全运行等要求,转鼓的壁厚不仅要满足强度和变形的要求,还应不小于某一规定值,即t-tm,这里将转鼓壁厚设取为10m m,那么转鼓总质量降低了约260 kg,可节省材料近34%,也降低了启动功率消耗.
3 液池深度的影响
液池深度 h=R-Ro,因转鼓直径R是一定的,当液池深度小时,液池半径R。
大,那么物料在脱水区停留时间长,沉渣的含湿量就小,但是容易造成排渣困难,甚至排渣失败.所以一般情况下,对于不同的物料首先在保证顺利排渣的前提下,再考虑对含湿量的要求,从而合理选择液池深度,应尽量选择液池深度大些的以利排渣
从表 5和图5可以看出,对于比重较小的物料,且液池深度较浅的情况,转鼓总应力的最大值和物料离心压力引起的最大应力均随着液池深度的增加而增大,但是增长缓慢;转鼓自身质量离心力产生的最大应力不随着液池深度的变化而变化,说明它与液池深度无关.可见,本分析中液池深度的大小对转鼓应力的影响很小,选取液池深度时可不考虑转鼓强度,只需保证顺利排渣和获得较低的含湿量即可.
表6和图6分别为径向位移最大值随液池深度的变化表和变化曲线.从表6和图6可以看出?径向位移最大值和物料离心压力引起的径向位移的最大值均随
着液池深度的增加而增大,但是增长很缓慢;转鼓自身质量的离心力产生的径向位移与转鼓的液池深度无关.。
