SKF 轴承命名方法

看懂SKF轴承上面的型号、安装SKF轴承，这一条搞全了！江南泵阀--专业氟塑料泵--值得信赖有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业本文章分三部分，阅读和看完视频需要近20分钟！第一部分：轴承安装视频第二部分：SKF轴承的符号解读第三部分：轴承安装规则与注意事项各种轴承的内部结构和安装要求先来了解一下SKF轴承的命名规则基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。

SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。

L30207——圆锥滚子轴承30207的外圈。

WS——推力圆柱滚子，推力滚针轴圈。

例： WS81107——推力圆柱滚子轴承81107的轴圈。

SKF轴承型号后缀：3204-ATN9A：内部设计2RS1：外部设计TN9：保持架设计WT：变型SKF轴承型号后缀——内部设计：轴承后缀为A、B、C、D、E或其它以这些字母为字首的代号表示内部设计有差异或经改良。

基本尺寸保持不变，但一般的规定为不同的字母用于某些既定的轴承类型或系列，而其意义也不同。

例：4210A：双列深沟球轴承，不带装球缺口22314E：球面滚子轴承，经优化内部设计。

7306B：单列角接触球轴承，接触角为40度。

7205B：单列角接触球轴承，接触角40度和优化的内部设计。

SKF轴承型号后缀——外部设计：外部设计表示经改良的结构如在外圈加工凹槽以安装密封、防尘盖或止动环等。

RS1或2RS1表示轴承一侧或两侧带附着冲压钢片的丙烯腈丁二烯橡胶密封。

SKF轴承型号说明前缀：GS——圆柱滚子推力轴承的座圈K——圆柱滚子-保持架推力组件K-——ABMA标准系列的英制圆锥滚子轴承内圈连滚子-保持架组件（CONE）或外圈（CUP）L——分离型轴承的内圈或外圈R——分离型轴承的内圈或外圈连滚子-保持架组件W——不锈钢深沟球轴承WS——圆柱滚子推力轴承的轴圈ZE——用于电控法安装的轴承后缀：A——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：4210A-不带装球缺口的双列深沟球轴承；3220A-接触角为30°的双列角接触球轴承AC——接触角为25°的单列角接触球轴承ADA——外圈上的止动槽经过改进，剖分的内圈由一个固定环固定B——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：7224B-接触角为40°的单列角接触球轴承；32210B-接触角较大的圆锥滚子轴承Bxx(x)——B与一个两位或三位数组合，用来表示一些没有合适后缀的变型。

如B20-缩窄的宽度公差C——经过改进或稍作改变的内部设计。

外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。

例如：21306C-球面滚子轴承，带两个窗式冲压钢保持架、内圈无挡边和带一个由内圈引导的导圈CA——1.C型球面滚子轴承，带叉型机加工黄铜保持架、内圈两侧有挡边和带一个由内圈引导的导圈2.通用配组轴承，在背对背或面对面配置时，轴向游隙小于普通组（CB）CAC——CA型球面滚子轴承，滚子的引导经过改进CB——1. 通用配组轴承，在背对背或面对面配置时，轴向游隙为普通组2.双列角接触球轴承，特定的轴向游隙CC——1. C型球面滚子轴承，滚子的引导经过改进2. 通用配组轴承，在背对背或面对面配置时，轴向游隙大于普通组（CB）CLN——圆缀滚子轴承，缩窄套圈宽度和总宽度的公差带，符合ISO公差等级6XCL0——精度符合ANSI/ABMA19.2：1994标准公差等级0，用于英制圆锥滚子轴承CL00——精度符合ANSI/ABMA19.2：1994标准公差等级00，用于英制圆锥滚子轴承CL3——精度符合ANSI/ABMA19.2：1994标准公差等级3，用于英制圆锥滚子轴承CL7C——用于圆锥滚子轴承，有特殊的摩擦特性和更高的旋转精度CN——普通组径向游隙，通常仅用于与以下字母组合来表示较窄或偏移的游隙范围CNH-缩窄的游隙范围，相当于普通组游隙范围的上半部分CNM-缩窄的游隙范围，相当于普通组游隙范围的一半CNL-缩窄的游隙范围，相当于普通组游隙范围的下半部分CNP-偏移的游隙范围，相当于普通组游隙范围的上半部分和C3游隙范围的下半部分的组成CNR-具有符合DIN 620-4：1982的普通组游隙的圆柱滚子轴承以上的字母H、M、L和P，同时适用于以下的游隙组别合成对应的意义：C2、C3、C4和C5，如C2HCV——改进内部设计，满装圆柱滚子轴承CS——轴承一侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈CS2——轴承一侧带具钢骨架的氟橡胶（FPM）接触式密封圈CS5——轴承一侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈2CS——轴承两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈2CS2——轴承两侧带具钢骨架的氟橡胶（FPM）接触式密封圈2CS5——轴承两侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈C1——径向游隙小于C2C2——径向游隙小于普通组（CN）C3——径向游隙大于普通组（CN）C4——径向游隙大于C3C5——径向游隙大于C4C02——缩窄的内圈旋转精度公差C04——缩窄的外圈旋转精度公差C08——C02+C04C083——C02+C04+C3C10——缩窄的内径和外径公差D——经过改进或稍作改变的内部设计。

SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB- 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB™轴承的命名C 2217 K/C3C - CARB™22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

这些数字在图1中放在括号里。

skf 轴承型号编码规则
SKF公司的轴承型号编码规则如下：
1. 前缀字母：代表轴承的基本类型，常见的前缀字母包括：
- N：单列圆柱滚子轴承
- NUP：单列圆柱滚子轴承，带有螺纹孔的外圈
- NJ：单列圆柱滚子轴承，带有垂直于轴的螺纹孔的内圈
- NU：单列圆柱滚子轴承
- NN：双列圆柱滚子轴承
- NJG：单列满足螺纹孔的外圈，承重能力很高（NCF）滚子轴承 - NCF：单列满足轴的各个方向的螺纹孔的内圈，不含轴圈上的轮廓环
- NNF：双列满足轴的各个方向的螺纹孔的内圈，不含轴圈上的轮廓环
- BC：带有内环轮廓扭转的薄壁轴承
2. 主体型号：代表轴承的尺寸和设计参数，通常由数字组成。

3. 尺寸系列：用数字表示，代表轴承的尺寸系列。

4. 后缀字母：用于表示额外的特性和应用，常见的后缀字母包括： - /C3：表示轴承内径放大和外径缩小的径向间隙较大
- /TN9：玻璃纤维增强聚酰亚胺塑料球保持架
- /W33：双列滚子散热孔和喷油槽
- /VA301：适用于高温应用（200°C至250°C）
- /VA350：适用于极端高温应用（300°C至350°C）
- /VQ424：特殊的高级润滑剂适用于离心力较大的应用
以上是一些常用的规则，实际上还有很多更加细致的规则和标识，具体编码规则可以参考SKF的相关技术资料和目录。

SKF轴承型号的规则SKF是世界著名轴承制造商之一，其产品种类齐全，涵盖了各种不同类型和尺寸的轴承。

SKF轴承型号的命名规则是基于一套统一的体系，以方便用户选择和识别不同型号的轴承。

下面将详细介绍SKF轴承型号的规则。

首先，我们来看球轴承的型号命名规则。

球轴承的型号以"6"开头，后面的数字代表轴承的尺寸。

通常情况下，球轴承的尺寸越大，数字也越大。

例如，6203代表内径为17mm、外径为40mm、宽度为12mm的球轴承。

圆柱滚子轴承的型号命名规则与滚子轴承类似，以"N"开头，后面的数字代表轴承的尺寸。

此外，圆柱滚子轴承的型号还会有一个后缀，用以描述轴承的特点。

例如，NJ2204E代表内径为20mm、外径为47mm、宽度为18mm，并且具有能够承受轴向载荷的圆柱滚子轴承。

在SKF轴承型号中，除了数字外，还存在着一些字母和符号，用以描述轴承的特点和互换性能。

例如，C代表轻型轴承，E代表加大内径设计，TN代表塑料保持架，RS代表密封轴承。

此外，SKF还为其轴承型号设置了一些前缀和后缀，用于描述轴承的特性和用途，如前缀C3代表轴承内径与公差的组合，后缀2RS表示具有双面橡胶密封圈的轴承。

需要注意的是，SKF轴承型号并不仅仅局限于以上举例的几种类型，实际上，SKF还提供了更多不同类型和尺寸的轴承。

每一种轴承型号都有其特定的命名规则，但都遵循了一定的规律，以便用户能够迅速识别和选择适合的轴承。

总之，SKF轴承型号的规则是基于一套统一的体系，以方便用户选择和识别不同型号的轴承。

通过了解SKF轴承型号的命名规则，用户可以更加方便地选购和使用SKF的轴承产品。

SKF轴承—前置代号及后‎置代号的含义‎瑞典SKF轴‎承万帮达公司‎的滚动轴承，滚动轴承部件‎及附件的完整‎代号由基本代‎号和补充代号‎组成。

基本代号由轴‎承类型代号，尺寸系列代号‎和内径代号构‎成。

表示轴承的基‎本类型，结构和尺寸，是轴承代号的‎基础。

补充代号是轴‎承结构形状，尺寸，公差，技术要求有改‎变时在基本代‎号左右添加的‎代号。

在基本代号左‎边添加的代号‎为前置代号，用以识别轴承‎部件，在基本代号右‎边添加的代号‎为后置代号，用以表示与原‎设计有区别或‎与现行生产的‎标准有差异的‎设计类型。

一、前置代号GS——推力圆柱滚子‎，推力滚针轴承‎座圈。

例：GS8110‎7-推力圆柱滚子‎轴承8110‎7的座圈。

K——推力滚子和保‎持架的组合件‎里。

例：K81170‎。

K-——符合AFBM‎A标准系列英制圆锥滚子‎轴承带滚子和保持‎架组件的内圈‎（内锥体）或外圈（锥环）。

例：K-09067——系列为090‎00的圆锥滚‎子轴承的内锥‎体。

L——分离型轴承的‎单一内圈或外‎圈。

例：LNU207‎——圆柱滚子轴承‎N U207的‎内圈。

L30207‎——圆锥滚子轴承‎30207的‎外圈。

R——除去单一内圈‎或外圈的分离‎型轴承。

例：RNU207‎——圆柱滚子轴承‎N U207带‎滚子和保持架‎组合件的外圈‎。

R30207‎——圆锥滚子轴承‎和保持架组件‎的内圈。

WS——推力圆柱滚子‎，推力滚针轴圈‎。

例：WS8110‎7——推力圆柱滚子‎轴承8110‎7的轴圈。

二、后置代号如果万帮达S‎K F轴承代号‎中有数个后置‎代号，则这些后置代‎号按以下顺序‎分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。

（1）（2）（3）组中的后置代‎号与基本代号‎之间留出半个‎汉字距；（2）组中的防尘盖‎和密封圈的后‎置代号则是例‎外，在后置代号前‎面置一个连字‎符“-”；（4）组中的后置代‎号前面置一斜‎线。

瑞典SKF轴承后缀代号详细说明：（1）内部设计ACD ――接触角为25度。

B――接触角为40度。

CC――接触角为12度。

CD――接触角为15度。

BE――接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。

双列角接触球轴承A――外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。

调心滚子轴承CAC，ECAC，CA，ECA ――这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC――这类轴承滚子呈对称型，内圈无挡边。

E――是SKF公司采用最新标准设计。

E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。

圆柱滚子轴承B――轴承采用表面经处理的滚子（满装滚子轴承）。

B4 ――轴承套圈表面及滚子表面均经处理（满装滚子轴承）。

EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC――通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。

-2F ——外球面球轴承两侧带甩尘挡圈。

-2FF ——外球面球轴承两侧带组合甩尘挡圈。

G――通用配对单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定的安装前预载荷。

GA ——面对面，背靠背排列时，轴承内有较轻的预载荷。

GB 面对面，背靠背排列时，轴承内有中等预载荷。

GC 面对面，背靠背排列时，轴承内有较重的预载荷。

K――圆锥孔，锥度1 : 12。

K30——圆锥孔，锥度1 : 30。

-LS ――轴承一面具有接触式密封，内圈无密封凹槽。

-2LS ――轴承两面具有LS密封。

N ——轴承外圈上有止动槽。

NR 轴承外圈上有止动槽并有止动环。

N2 ——外圈倒角上有两个直径方向上相对的槽口。

轴承代号明细说明（SKF）后缀若轴承代号中有数个后缀，则这些后缀按以下顺序排列；内部设计、外部设计、保持架、其它特点。

第四组（其它特点）总是以斜线与其本代号或后缀分开。

内部设计ABCDE：轴承内部设计经过修改例如：7250 BE—接触角为40*并带加强型球及保持架组件的单列角接触轴承-NU205EC—带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计CA：可任意（同向串列，面对面或背靠背）CB：配对安装的单列角接触球轴承。

CC：背靠背或面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F：轴承两侧带甩压盖（Y-轴承）--2FF：轴承两侧带组合甩压盖（Y-轴承）G：可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定的安装前轴向间隙GA：可随意（串联，背靠背，面对面）GB：配对安装的单列角接触球轴承。

GC：面对面，背靠背排列时，轴承内有较轻（GA）中等（GB）或较重（GC）预负荷K：锥形内孔，直径锥度：1：12K30：锥形内孔，直径锥度：1：30-LS：轴承一侧具接触式油封，内圈无油封凹槽-2LS：轴承二侧内LS油封N：外圈圆柱面有止动槽NR：轴承外圈有止动槽和止动圈N2：外圈一有二个定位槽成180*PP：轴承（支承滚轮轴承，凸轮随动轴承）二侧具接触式油封RS：轴承（滚针轴承）一侧具合成橡胶或聚氨基甲酸酯接触式油封-RS1：轴承一侧具衬钢板合成橡胶接触式油封-2RS1：轴承两侧具RS油封-RZ：轴承一侧具衬钢板合成橡胶的低摩擦油封-2RZ：轴承两侧具RZ油封X：1、基本尺寸经修下地以符合ISO标准。

2、柱形滚动面（支承滚轮轴承，凸轮随动轴承）-Z：轴承一侧具防尘盖（非摩擦油封）-2Z：轴承两侧具Z防尘盖-ZN：防尘盖位于止动槽异侧]-2ZN：轴承两侧具Z防尘盖，外圈带止动槽-ZNR：同一ZN，且带止动槽-2ZNR：同一2ZN，且带止动圈保持架F：钢或特殊铸铁帛机削保持架J：钢板冲压成形保持架L：轻合金机削保持架M：黄铜机削保持架MP：黄铜机削保持架，窗型P：玻璃纤维增强尼龙6。

SKF轴承型号的规则
SKF是世界领先的轴承制造商之一，其产品广泛应用于各个行业。

SKF轴承的型号规则是按照一定的编码规则进行标识的，下面我将详细介
绍SKF轴承型号的规则。

SKF轴承型号的第一个数字表示轴承的系列，不同系列的轴承分别适
用于不同的工作环境和负载条件。

比如，系列1和系列2的轴承适用于一
般工业应用，系列3和系列4的轴承适用于高速旋转和高温工况下的应用，系列5和系列6的轴承适用于高负荷和振动条件下的应用。

SKF轴承型号的第四个数字表示轴承的变种和结构类型。

不同的变种
和结构类型使得轴承适用于不同的工作条件和应用环境。

例如，SKF6206-
2RS表示具有密封圈的深沟球轴承，SKF6206-2Z表示具有防尘罩的深沟球
轴承。

此外，SKF还使用了一些其他的后缀来表示轴承的特殊性能。

例如，
后缀V表示轴承具有高速旋转能力，后缀X表示轴承具有更高的耐磨性，
后缀R表示轴承具有较高的可靠性和长寿命。

总之，SKF轴承型号规则是按照一定的编码规则进行标识的，通过数
字和字母的组合来表示轴承的基本尺寸、系列、变种和特征。

了解和理解SKF轴承型号规则对正确选择和使用SKF轴承具有重要意义。

SKF 轴承命名方法
关于SKF轴承的命名方法基本名称意义：
•产品类别
•标准结构
•规格
补充名称意义：
•结构可选择(各种不同结构）
•轴承的组成部分
•特殊轴承的类型
SKF名称的表示方法
直径系列
尺寸系列直
径
系
列
宽度系列
轴承类型的表示方法
NU NJ NUP
N NU+HJ NJ+HJ
圆柱滚子轴承
后缀：内部设计
A B C D E •轴承内部设计经过修改
例如：7205 BE 接触角为40°
并带加强型球和保持架组合件
NU 205 EC带加强型滚子和保
持架组合件
后缀（外部设计）：密封件和封闭件
2Z
Z2RZ
RS12RS1N
NR
2RL
RSH2RSH
K:锥形内孔1：12
d1=d+1/12B
K30:锥形内孔1：30
d1=d+1/30B
后缀：保持架
（以CRB 轴承为例）
聚酰胺保持架P 冲压钢保持架J 机削铜保持架M
保持架引导类型
滚动体引导内圈引导外圈引导
后缀:内部间隙径向内部间隙
轴向内部间隙C1间隙＜C2 C2间隙＜CN C3间隙＞CN C4间隙＞C3 C5间隙＞C4。

FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。

前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.-- 推力圆柱滚子轴承座圈。

例：GS.81112K.-- 滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。

例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。

例：WS.81112后置代号-- 内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。

VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH后置代号—轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。

例：3306DADZ--圆柱型外径的滚轮轴承。

例：ST017DZK--圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30--圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。

例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。

现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。

◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。

冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。

表示SKF Y-轴承单元的代号。

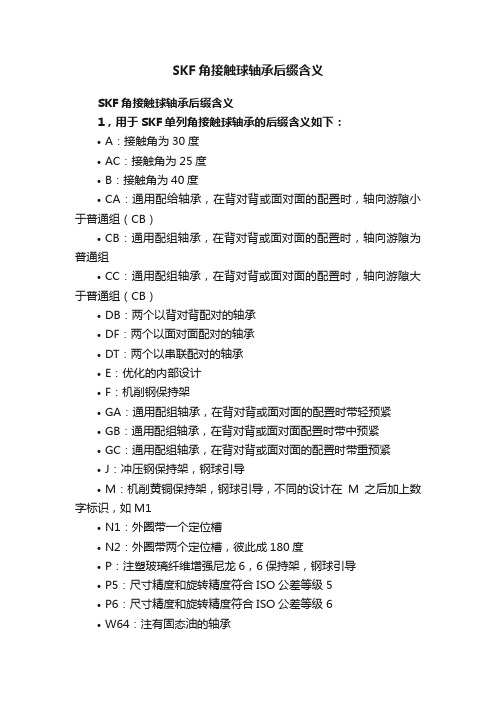

SKF角接触球轴承后缀含义SKF角接触球轴承后缀含义1，用于SKF单列角接触球轴承的后缀含义如下：•A：接触角为30度•AC：接触角为25度•B：接触角为40度•CA：通用配给轴承，在背对背或面对面的配置时，轴向游隙小于普通组（CB）•CB：通用配组轴承，在背对背或面对面的配置时，轴向游隙为普通组•CC：通用配组轴承，在背对背或面对面的配置时，轴向游隙大于普通组（CB）•DB：两个以背对背配对的轴承•DF：两个以面对面配对的轴承•DT：两个以串联配对的轴承•E：优化的内部设计•F：机削钢保持架•GA：通用配组轴承，在背对背或面对面的配置时带轻预紧•GB：通用配组轴承，在背对背或面对面配置时带中预紧•GC：通用配组轴承，在背对背或面对面的配置时带重预紧•J：冲压钢保持架，钢球引导•M：机削黄铜保持架，钢球引导，不同的设计在M之后加上数字标识，如M1•N1：外圈带一个定位槽•N2：外圈带两个定位槽，彼此成180度•P：注塑玻璃纤维增强尼龙6，6保持架，钢球引导•P5：尺寸精度和旋转精度符合ISO公差等级5•P6：尺寸精度和旋转精度符合ISO公差等级6•W64：注有固态油的轴承•Y：窗式冲压黄铜保持架，钢球引导。

2，用于SKF双列角接触球轴承的后缀含义如下：•A：无装球缺口•CB：特定的轴向游隙•C2：轴向游隙小于普通组•C3：轴向游隙大于普通组•D：剖分内圈•HT51：高温润滑脂，温度范围为-30至+175度•J1：冲压钢保持架，钢球引导•M：机削黄铜保持架，钢球引导•MA：机削黄铜保持架，外圈引导•MT33：锂基润滑脂，温度范围-30至+120度•N：外圈带止动槽•NR：外圈带止动槽和止动环•P5：尺寸精度和旋转精度符合ISO公差等级5•P6：尺寸精度和旋转精度符合ISO公差等级6•P62：P6+C2•P63：P6+C3•TN9：卡型玻璃纤维增强尼龙6，6保持架，钢球引导•2RS1：两侧带具钢骨架的丁腈橡胶密封圈•2Z：两侧带冲压钢防尘盖3，用于SKF四点接触球轴承的后缀含义如下：•B20：缩窄的宽度公差•C2：轴向游隙小于普通级•C2H：轴向游隙为C2组游隙范围的上半部分•C2L：轴向游隙为C2组游隙范围的下半部分•C3：轴向游隙大于普通组•C4：轴向游隙大于C3•CNL：轴向游隙为普通组游隙范围的下半部分•FA：机削钢保持架，外圈引导•MA：机削黄铜保持架，外圈引导•N2：外圈带两个互成180度定位槽•PHA：注塑聚醚酮（PEEK）保持架，外圈引导•P6：尺寸精度和旋转精度符合ISO公差等级6•P63：P6+C3•P64：P6+C4•S1：特殊热处理，轴承套圈在+200度以下保持尺寸稳定•344524：C2H+CNL。

skf轴承代号1、前置代号GS――推力圆柱滚子，推力滚针轴承座圈。

例：GS81107-推力圆柱滚子轴承81107的座圈。

K――推力滚子和保持架的组合件里。

例：K81170。

K-――符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。

例：K-09067――系列为09000的圆锥滚子轴承的内锥体。

L――分离型轴承的单一内圈或外圈。

例：LNU207――圆柱滚子轴承NU207的内圈。

L30207――圆锥滚子轴承30207的外圈。

R――除去单一内圈或外圈的分离型轴承。

例：RNU207――圆柱滚子轴承NU207带滚子和保持架组合件的外圈。

R30207――圆锥滚子轴承和保持架组件的内圈。

WS――推力圆柱滚子，推力滚针轴圈。

例：WS81107――推力圆柱滚子轴承81107的轴圈。

二、后置代号如果轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：1、内部设计，2、外部设计，3、保持架，4、其他特点。

1、2、3组中的后置代号与基本代号之间留出半个汉字距；2组中的防尘盖和密封圈的后置代号则是例外，在后置代号前面置一个连字符“-”；3组中的后置代号前面置一斜线。

斜线也用来隔离下列两种情况下的两个4组后置代号：a.第一个后置代号以数字结尾和第二个后置代号以数字开头时。

例:6205/P53/223316。

B.表示压缩和（/或）移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号，若省略斜线会引起混淆时。

例；6205-2Z/C2L/HT42（=C2L+HT42）。

（1）内部设计A，B，C，D，E――当正常的内部结构有变动时，这些后置代号及其组合一般构成轴承系列代号的一部分，他们通常只在过渡期使用，过渡期之后即略去不用。

然而，当它们表示某种替代结构时，这些后置代号就会变成永久性的了。

通常它们的含义是某一轴承类型或轴承系列所特有的。

例如：单列角接触球轴承ACD――接触角为25度。

B――接触角为40度。

skf轴承型号含义和解释SKF是全球领先的轴承制造商之一，其产品广泛应用于工业、汽车、农业等领域。

SKF轴承有多种型号，每一种型号都有其含义和解释。

本文将简要介绍一些常用的SKF轴承型号及其含义和解释。

1. 6000系列轴承6000系列轴承是最常见的轴承，其型号以“6”开头，后面跟着一到三位数字。

例如，6000、6001、6002等等。

这些数字表示轴承的内径大小。

例如，6001轴承的内径大小为12mm。

2. 6200系列轴承6200系列轴承也是十分常见的轴承，其型号以“6”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，6201、6202、6203等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6200系列轴承的外径更大，承载能力更强。

3. 6300系列轴承6300系列轴承与6000、6200系列轴承类似，其型号以“6”开头，后面跟着“3”，再后面跟着一到三位数字。

例如，6301、6302、6303等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6300系列轴承的外径更大，承载能力更强。

4. 16000系列轴承16000系列轴承的型号以“1”开头，后面跟着一到三位数字。

例如，16001、16002、16003等等。

这些数字同样表示轴承的内径大小。

16000系列轴承与6000系列轴承类似，但其承载能力更强。

5. 4200系列轴承4200系列轴承的型号以“4”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，4201、4202、4203等等。

这些数字同样表示轴承的内径大小。

与6200系列轴承相比，4200系列轴承的外径更小，但承载能力更强。

6. N系列轴承N系列轴承是一种滚动轴承，用于连接轴和支承架。

其型号以“N”开头，后面跟着一到三位数字。

例如，N204、N205、N206等等。

这些数字同样表示轴承的内径大小。

7. UC系列轴承UC系列轴承是一种球形滚动轴承，用于连接轴和支承架。

一，SKF单列深沟球轴承常用后缀：：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围o H：缩窄的游隙范围，相当于原来游隙范围的上半部分o L：缩窄的游隙范围，相当于原来游隙范围的下半部分o P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C22.C2：径向游隙小于普通组3.C3：径向游隙大于普通组4.C4：径向游隙大于C35.C5：径向游隙大于C46.DB：两个以背对背方式配对的单列深沟球轴承7.DF：两个以面对面方式配对的单列深沟球轴承8.DT：两个以串联方式配对的单列深沟球轴承9.E：强化设计10.GJN：聚脲基润滑脂，NLGI稠度2，温度范围-30至+150度（标准填充量）11.GXN：聚脲基润滑脂，NLGI稠度2，温度范围-40至+150度（标准填充量）12.J：冲压钢保持架13.LHT23：锂基润滑脂，NLGI稠度2，温度范围-50至+140度（标准填充量）14.LT：锂基润滑脂，NLGI稠度2，温度范围-55至+110度（标准填充量）15.LT10：锂基润滑脂，NLGI稠度2，温度范围-50至+90度（标准填充充量）16.M：机削黄铜保持架，钢球引导。

不同的设计和材料在M之后加上数字标识，如M217.MA：机削黄铜保持架，外圈引导18.MB：机削黄铜保持架，内圈引导19.MT33：锂基润滑脂，NLGI稠度3，温度范围-30至+120度（标准填充量）20.MT47：锂基润滑脂，NLGI稠度2，温度范围-30至+110度（标准填充量）21.N：外圈带止动槽22.NR：外圈带止动槽和止动环23.N1：外圈侧面有凹槽（用于配合止动装置以防止外圈转动）24.P5：尺寸精度和旋转精度符合ISO公差等级525.P6：尺寸精度和旋转精度符合ISO公差等级626.P52：P5+C227.P62：P6+C228.P63：P6+C329.RS1：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈30.RSH：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈31.RSL：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈32.RZ：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈33.TH：纤维增强酚醛树脂保持架（卡型）34.TN：注塑尼龙保持架35.TN9：注塑玻璃纤维增强尼龙6，6保持架36.VL0241：外圈外表面带氧化铝涂层，绝缘能力高达1000VDC37.VL2071：内圈外表面带氧化铝涂层，绝缘能力高达1000VDC38.WT：聚脲基润滑脂，NLGI稠度2，温度范围-40至+160度（标准填充量）39.Y：冲压铜保持架40.Z：一侧带冲压钢防尘盖41.ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖42.2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈43.2RSH：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈44.2RSL：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈45.2RZ：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈46.2Z：两侧带冲压钢防尘盖47.2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖二，SKF带装球缺口的单列深沟球轴承常用后缀：1.C3：径向游隙大于普通组2.N：外圈带止动槽3.NR：外圈带止动槽连止动环4.Z：一侧带冲压钢防尘盖5.ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖6.2Z：两侧带冲压钢防尘盖7.2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖三，SKF不锈钢深沟球轴承后缀的含义：1.R：外圈带凸缘2.VT378：无毒润滑脂（偶然接触到食品原料）3.2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈4.2Z：两侧带冲压钢防尘盖5.2ZR：两侧带冲压钢防尘盖和外圈带凸缘。
