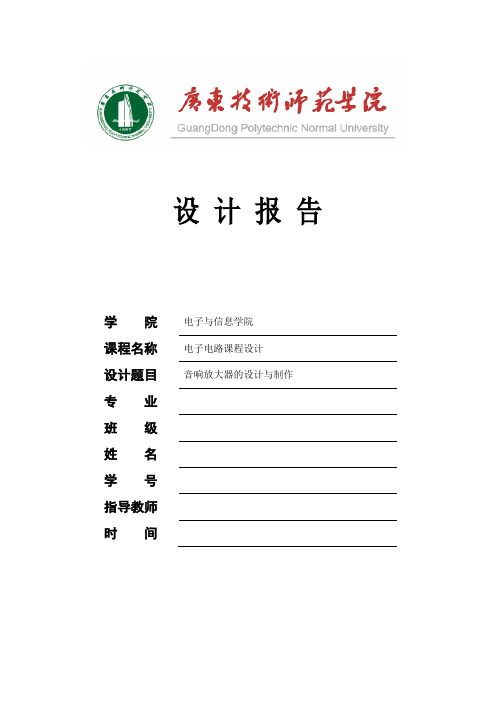

设计报告学院电子与信息学院课程名称电子电路课程设计设计题目音响放大器的设计与制作专业班级姓名学号指导教师时间音响放大器的设计与制作一、基本功能要求1、用集成电路设计与制作一个音响放大器。
2、要求输出功率P。
≥5W；频带50Hz～18KHz；负载8Ω。
3、非线性失真系数≤3%、噪声低。
4、满足任务要求的稳定电压。
二、方案论证：1.放大电路设计方案一：采用uA741运算放大器设计电路，uA741通用高增益运算通用放大器,早些年最常用的运放之一.应用非常广泛, 双列直插8脚或圆筒8脚封装。
工作电压±22V,差分电压±30V,输入电压±18V,允许功耗500mW。
方案2：采用LM324通用四运算放大器，双列直插8脚封装，的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。
它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“V o”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放，输出端V o的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端V o的信号与该输入端的相位相同。
方案选取：uA741是通用放大器,性能不是很好,满足一般需求，而LM324四运放大器具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点，本设计放大倍数不高，LM324能达到f=10KHz的频响要求，故选用LM324四运放大器。
2.音频放大电路设计方案一：采用SL34集成功率放大器，SL34是低电压集成音频功放，功耗低、失真小，工作电压为6V，8负载时，输出功率在300mW以上。
主要用于收音机及其它功放。
方案二：采用LA4102集成功率放大器，LA4102在低压运用时具有较好的性能，其推荐工作电源为+9V。
当负载为8欧左右时，最大输出功率可达4.8W，闭环增益可达40dB，效率高且非线性失真小，输入阻抗约12k。
综合性设计实验1W 扩音机设计一．设计任务书 1.音响放大器设计1）要求具有音调控制，对话筒与录音机输出信号进行放大扩音。
2.主要指标要求：1. 额定输出功率P o ≥1W 。
2. 负载阻抗R L =4Ω。
3. 频率响应：在无高低音提升或衰减时f=50HZ-20KHZ （±3dB ）。
4. 音调控制范围：低音100HZ ±12dB 高音10KHZ ±12dB 。
5. 失真度≤10%。
6. 输入灵敏度i V < 10mV 。
二i V前置级主要是同信号源阻抗匹配并有一定的电压增益要求输出阻抗低、输入阻抗高。
音调控制电路，实现高低音的提升和衰减。
功放级将电压信号进行功率放大，保证扬声器上得到一定的不失真功率输出。
三.设计方法：1.各级电压增差分配：根据额定的输出功率P o 和P L 求出输出电压）（＝V 241⨯==L o o R P V整机中频电压增益)mV 10V (200102i ＝取===mVVV V A i o V前置级时输出的噪声电压影响最大，一般增益不宜太高，1V A 通常可取5-10倍，取1V A =5。
根据音调电路对中频电压增益的要求，所以2V A =1功率放大器的增益应根据电路的总增益来确定 V 3V 2V 1V A A A A =∙∙200A 15V3＝⨯⨯∴ ∴403=V A 2.确定电路形式及选用器件集成模拟运算放大器在模拟电路中应用广泛，本设计电路主要选用适用的LM324集成运放构成前置级，音调控制级另外选用专用的集成功率放大器既保证功率输出又能得到高保真度，使设计简单。
输入级：输入阻抗要适合信号源的要求。
输出要同次级相匹配，噪声系数要求小，1.选用同相放大器作为前级的电压放大，2.采用跟随器为引导，以适合信号源收音及拾音输入的要求。
跟随器特点高输入阻抗同相放大器 ∵1V A =5 f R 通常为几十-一百K Ω取51K111R R A iV += 求得1R =10 K Ω 同相端到地的电阻2R =51K ，以减小运算误差音调控制电路设计（1）选择电路形式及其工作原理常用的音调控制电路有三种：一是衰减式RC 音调控制电路，其调节范围较宽，但容易失真，另一种是反馈型电路，其调节范围小些，但失真小，第三种是混合式音调控制电路，其电路较复杂，多用于高档收音机中。
扩音器的设计与制作一．设计任务与要求任务：学习扩音器的设计与调试方法。
掌握功率放大的基本原理以及三极管的应用学会合理应用电容元件进行滤波，尽可能降低噪音要求：设计制作一采用运算放大器和集成音频功率放大电路设计一个对话筒输出信号具有放大能力的扩音电路，其要求如下：＜1＞最大输出功率不小于2w。
＜2＞负载阻抗为8Ω。
＜3＞具有音调控制功能，即用一个电位器调节音量的高低。
当输入信号为1kh时，输出为0db；当输入信号为100hz正弦时，调节低音电位器可以使输出功率变化±12db；当输入信号为10khz正弦时，调节高音电位器也可以使输出功率变化±6db。
＜4＞输出功率的大小连续可调，即用电位器可调节音量的大小。
＜5＞频率响应：当高、低音调电位器处于不提升也不衰间的位置时，-3d b的频率范围是80hz~6khz,即BW=6KHZ。
＜6＞输入端端路时，噪声输出电压的有效值不超过10mv。
＜7＞个简易扩音器，直流工作电压为12v二．方案设计与论证声音的频率范围为20HZ︿2000HZ.声音放大要经过如下几个过程声音信号转换为电信号极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。
属于最常用的电容话筒。
由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。
利用驻极体话筒将声音信号转换为电信号，但此信号比较微弱，因此需要经过放大，在此过程中还需要除掉噪音因此采用放大电路，同时中间加了很多的电容以达到除噪音的效果。
简易图如下图所示（简易扩音器原理图）简易扩音器原理图三单元电路设计与参数计算扩音器就是信号放大的过程，经过一下几个过程：（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。
（2）扬声器有一个纸盒，它的颜色通常为黑色，也有白色。
5．3扩音机的设计扩音机不仅仅是音响设备，这类放大器还广泛用于控制系统和测量系统中。
本课题介绍了一种具有收音、拾音、话筒等输入的功率扩音机的设计。
通过完成本课题，要求掌握音响电路的前置级，音调级，集成分立元件功放的设计与主要性能参数的测试方法，并掌握小型电子电路的装调技术。
一、扩音机电路的原理扩音机一般由下列三级组成： 前置放大级，可兼作频率均衡级； 音调控制级，作高低音调调节用；功率输出级，输出足够的功率以推动负载工作。
Ui1:话筒输入Ui2:收音输入Ui3:拾音输入5-3-1扩音机框图功率放大极决定了整机的输出功率P o ,非线性失真系数γ,以及-3dB 带宽的下限频率.功放级可采用负反馈以改善其性能.负反馈弱,增益大,但对性能改善程度也差;负反馈强,则反之.通常根据输出功率增益的大小来决定负反馈的深度.音调控制级决定了整机的音调控制功能，该级电压增益不是主要的,一般取中频增益A o =1(也便于电路设计计算).但需要考虑电路中的损耗,实际略小.前置放大级决定了整机的灵敏度.因此应有足够大的增益,并且能适应不同输入. 整机参考图见图5-3-2E c +30VR 100R 100R 10k R 10k(一) 功率放大级图5-3-2电路中的功放级为分立元件、准互补推挽式OTL 电路,也可用3.8节集成功放电路代替.下面仅就分立元件功放电路做介绍.电路中T 5和T 7组成NPN 复合管,由单电源V CC 供电,输出通过耦合电容C 5接到负载,C 5起一个0.5V CC 电源的作用,T 4和R 9、R 10组成恒压偏置电路,为末级提供一定的直流偏置以消除交越失真,R 13和R 15为泄放电阻,R 14为平衡电阻.推动级是由T 3构成的共发射级放大器,其集电极直流负载电阻为R 11+R 12；C 4、R 12为自举电路,使T 3集电极的交流负载为R 15或R 16.当然应有R 15或R 16≥ (R 11+R 12),以使本级能输出最大电压.输入级是由T 1,T 2组成的共发射极组态差动放大器. R 8引入直流负反馈,以稳定输出端A 点的直流电压.R 8、R 7、C 3引入交流负反馈,以改善整个电路的性能,同时也决定了整个电路的电压增益.C*为密勒电容补偿,以清除高频自激.若已知负载R L ,功率P o ，-3dB 带宽为f L ~f H ，则分立元件功放的设计计算为： 1、 确定电源电压Vcc因为负载电压最大值为L o LM R P 2U =，则应有Vcc ≥2U LM ，应充分考虑到T 7和T 8上的管压降及其射击电阻R 16，R 17上的压降，Vcc 可取大些。
1W 功率的FM 广播发射机的制作方法闲着也是闲着，不如做个1W 功率的FM 广播发射机
要说起发射机之类的制作，小虫那最多，扩完版据说光FOLLOW ME RADIO 里就有上百个，呵呵，是不是真的啊？
不过等他的话，谁知道要到猴年马月的事？远水救不了近渴，不如自力更生现在就动手。
这台FM 发射机的制作比较特别，一不用刻电路板，二没有电路图也用不上，三若不焊错一装就OK 再怎样功率也能达到600MW 以上，怎幺样，利害吧？
废话少说，各位现在就可以看总装如下图（原理都没讲，一步到位是否快了点？）
功率元件脚位
说明：。
扩音器的设计与制作-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANXxxxxxxxxxxxxxxxxxxxxxxxx(大学)扩音器的设计与制作院系：电子工程学院专业：电子科学与技术班级：组员：指导老师：摘要扩音机是生活中很常见的一类电子产品，使用非常广泛。
扩音机电路是把微弱的声音信号放大成能推动扬声器的大功率信号，电路结构主要分为麦克风信号输入、前置放大器、有源带通滤波器、功率放大器等部分，前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声要小。
在本次设计中前置放大级分为两级，第一级为共源放大电路，整个电路的放大倍数主要靠第一级；第二级为射级跟随器，保证音调控制电路有较好的效果，给音调控制电路以较小的信号源内阻。
音调控制主要是实现对输入信号高、低音的提升和衰减；由于集成运算放大器具有电压增益高、输入阻抗高等优点，用它制作的音调控制电路具有电路结构简单、工作稳定等优点。
关键词：扩音机；前置放大；音调控制ABSTRACTMegaphone is very common life of a class of electronic products, the use of it is very extensive. Amplifier circuit is put the faint sound amplification can push into the high-powered signal, circuit structure is mainly divided into the preamplifier, tone control two parts.Preamplifier main perform small signal amplifier, general requirement high input impedance, output impedance low, wide frequency band, the noise is small. In the design of preamplifier level are divided into two levels, the first level for common source amplifier circuit, the whole circuit amplification depend mainly on the first level; The second grade level is shot with, ensure tone control circuit has good effect, to the tone control circuit with a small signal source resistance. Tone control mainly is the realization of the input signal is high, the bass ascension and attenuation; Due to the integrated operational amplifier has voltage gain high input impedance, higher advantages, and use it to make the tone of the control circuit has simple structure, stable circuit, etc.Key words:Megaphone; Preamplifier; tone control目录一、设计任务与要求 ................................ 错误!未定义书签。
1W 扩音机课程设计一． 技术指标拟定。
二． 工程预算。
三． 确定电路形式。
四． 元器件测量及处理。
五． PCB 板布局设计要求：1、PCB 正面（元器件）不能有任何绝缘导线跨接。
2、PCB 正反面不能有任何导线交叉、跨接。
3、PCB 反面顶、上部设计一条正电源线，底、下部设计一条负电源线，且不能形成“U ”或“O ”型。
4、设计时注意W1、W2、W3的旋转方向与电阻值增加或减少的关系。
六． 组装和焊接电路。
七． 调试、测量各项参数。
八． 完成课程设计的实验报告。
九． 实验报告要求：1、每人一份报告。
2、实验电路原理。
3、要画出三条幅频特性曲线，并尽量用座标纸。
+- + -+ -+- 14 131211 10 9876 54321(T 地)(+12V(LM324)万能板一. 主要参考器件 1.9014三极管1 2.LM324(14脚)及管座1 3.TBA820(8脚)及管座1 4.电位器WS20150kΩ2 5.电位器WS147kΩ1 6.电容C470uf1 7.电容C220uf1 8.电容C100uf4 9.电容C10uf6 10.电容C1000p(102)1 11.电容C200p(201)1 12.电容C120p(121)1 13.电容C0.22u(224,22J)1 14.电容C0.1u(104)1 15.电容C0.022u(223)2 16.电阻R100kΩ3 17.电阻R51kΩ5 18.电阻R30kΩ1 19.电阻R20kΩ3 20.电阻R10kΩ2 21.电阻R8.2kΩ1 22.电阻R1kΩ1 23.电阻R200Ω1 24.电阻R100Ω1 25.电阻R56Ω1 26.电阻R3Ω1 27.电阻R8Ω（2W ）1其他材料：入 T出12V接线柱(红,黑)各2个万能板1块锡1根导线(红,黑)各1根二.指标要求：1、额定输出功率：P0≥1W2、负载阻抗：R L＝4Ω3、频率响应：在无高低音提升或衰减时，f L～f H＝80～6000Hz（－3dB）4、音频控制范围：低音100Hz±12dB高音10kHz±12dB（以1kHz为0dB时）5、非线性失真度：r≤10％6、输入灵敏度：V i<10mV（增加）三.测试内容1.直流工作点测量Vcc=12V，测9014，324，820各管脚静态工作点。
小型音频功率放大器的设计与制作摘要：本文介绍了一种小型音频功率放大器的设计与制作。
通过选择合适的电子元器件和设计电路，实现了高性能、高稳定性的功率放大器。
具体设计过程包括选定电路拓扑结构、计算元器件参数、布局设计和选择合适的散热方式等。
最终，制作出一个功率输出达到10W，失真率小于0.5%的小型音频功率放大器。
该设计具有结构简单、制作成本低、性能稳定可靠等优点，适用于一些小型音响设备的增强性能。
关键词：音频功率放大器，电子元器件，拓扑结构，散热，失真率正文：一、概述音频功率放大器是音响设备中最常用的模块之一，它的作用是将低电平的音频信号放大到足够的功率，驱动扬声器发出声音。
在现代音响设备中，由于体积的限制，需要设计出更小巧、更高性能的功率放大器。
二、设计原理本文采用B类功率放大器作为设计基础，该结构具有功率损耗小、效率高等特点。
同时，为了保证电路的稳定性和可靠性，采用了负反馈的设计方法。
具体电路如下：（图1）通过分析电路可知，该放大器采用了共射极放大器和共集电极放大器相结合的拓扑结构，其中T1和T2为功率管，R2和R3为负反馈电阻，C1和C2为耦合电容，C3为输入直流隔离电容，C4和C5为滤波电容。
这样就可以在保证较高放大系数的同时，减少功率扭曲和干扰。
三、元器件选择和参数计算根据电路原理图，选择了以下元器件：（表1）在选择元器件后，通过测量和计算，得出所需的元器件参数：（表2）四、布局设计在元器件选择和参数计算完成后，需要进行布局设计，保证电路的排布合理、信号传输通畅、散热效果良好。
特别是功率管的散热问题需要特别注意。
布局设计如下：（图2）五、散热在功率管的选择和布局设计中，考虑了散热问题。
为了保证散热效果，采用了金属散热片和散热风扇相结合的方式。
同时，保证电路板与散热片之间的接触良好。
（图3）六、制作和调试完成布局设计和散热方案后，进行电路板制作和元器件的焊接。
在焊接过程中，需要保证焊接质量和元器件位置的准确性。
扩音机电路的设计扩音设备的作用是把从话筒、录放卡座、CD 机送出的微弱信号放大成能推动扬声器发声的大功率信号，主要采用运算放大器和集成音频功率放大电路来构成扩音机电路。
1、电路的基本原理前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声要小，音调控制主要是实现对输入信号高、低音的提升和衰减；功率放大器决定了整机的输出功率、非线性失真系数等指标，要求效率高、失真尽可能小、输出功率大。
设计时首先根据技术指标的要求，确定各级增益的分配，然后对各级电路进行具体的设计。
若P 0max =2W,输出电压U0=RL P •m ax 0=4V要使输入为5mv 的信号放大到输出的4V ，所需的总放大倍数为800。
扩音机中各级增益的分配为：前置级的电压放大倍数为100；音调控制中频电压放大倍数为1；功率放大级电压放大倍数为8。
2、设计任务和要求采用运算放大器和集成音频功率放大电路设计一个对话筒输出信号具有放大能力的扩音电路，其要求如下： <1> 最大输出功率不小于2w 。
<2>负载阻抗为8Ω。
<3> 具有音调控制功能，即用两个电位器分别调节高音和低音。
当输入信号为1kh 时，输出为0db ；当输入信号为100hz 正弦时，调节低音电位器可以使输出功率变化±12db ；当输入信号为10khz 正弦时，调节高音电位器也可以使输出功率变化±6db 。
<4> 输出功率的大小连续可调，即用电位器可调节音量的大小。
<5>频率响应：当高、低音调电位器处于不提升也不衰间的位置时，-3db 的频率范围是80hz~6khz,即BW=6KHZ 。
<6>输入端端路时，噪声输出电压的有效值不超过10mv 。
3、主要电路设计、分析与计算 3.1前置放大器由于话筒提供的信号非常弱，一般在音调控制器前面加一个前置放大器。
考虑到设计电路对频率响应及零输入时的噪声、电流、电压的要求，前置放大器选用集成运算放大器LF353。
音频功率放大器设计与制作
一、音频功率放大器设计综述
音频功率放大器是以音频信号作为输入，将输入的音频信号放大，输出更大的音频功率（声压），以满足音频系统的需要。
由于音频功率放大器的设计要求较高，一般采用多种多样的电子元件组成，如放大器、功率放大器、低通滤波器、高通滤波器等，以确保良好的信号质量。
1.1功率放大器的电路类型选择
在音频功率放大器的电路类型选择上，一般采用双极功率放大器电路类型，因为它具有优良的输入输出特性，它的输出电流和输入电压相关性较大，输入阻抗较低，输出阻抗较高，具有低失真和高信噪比等特点。
1.2功率放大器的输出功率
在音频功率放大器设计中，输出功率大小起着重要作用，当音频功率放大器的输出功率大小过大时，音响系统将出现过载的问题，导致音响系统出现声音变化，甚至发生损坏。
因此，必须根据音响系统的需要，合理选择功率放大器的输出功率。
模拟电子线路课程设计实验报告——1W扩音机的设计与制作学院：专业：学号：姓名：同组：综1W 扩音机设计1）.任务：1W 扩音机设计，要求具有音调控制，实现信号的放大课程设计目的：通过设计和实践，培养学生综合运用所学的理论知识、实践操作及独立解决实际问题的能力。
使学生牢固掌握课堂中学到的电子线路的工作原理、分析方法和设计方法。
学会电路的一般设计方法和设计流程，并应用这些方法进行一个实际的电子线路的系统设计。
2）.主要指标要求：1. 额定输出功率P o ≥1W 。
2. 负载阻抗R L =4Ω。
3. 频率响应：在无高低音提升或衰减时f=50HZ-20KHZ （±3dB ）。
4. 音调控制范围：低音100HZ ±12dB 高音10KHZ ±12dB 。
5. 失真度≤10%。
6. 输入灵敏度i V < 10mV 。
设计方案：二i V1. 前置级主要是同信号源阻抗匹配并有一定的电压增益要求输出阻抗低、输入阻抗高。
2. 音调控制电路，实现高低音的提升和衰减。
3. 功放级将电压信号进行功率放大，保证扬声器上得到一定的不失真功率输出。
三.设计方法：1. 各级电压增差分配：根据额定的输出功率P 0和R L 求出输出电压）（＝V 241⨯==L o o R P V 整机中频电压增益)mV 10V (200102i ＝取===mVV V V A io V前置级时输出的噪声电压影响最大，一般增益不宜太高，A v1通常可5-10倍，取A v1=5音调电路中对中频电压增益的要求，所以A v2=1 功率放大器的增益应根据电路的总增益来确定。
V 3V 2V 1V A A A A =∙∙200A 15V3＝⨯⨯∴∴403=V A2.确定电路形式及选用器件集成模拟运算放大器在模拟电路中应用广泛，本设计电路主要选用适用的LM324集成运放构成前置级，音调控制级另外选用专用的集成功率放大器既保证功率输出又能得到高保真度，使设计简单。
输入级：输入阻抗要适合信号源的要求。
输出要同次级相匹配，噪声系数要求小，1.选用同相放大器作为前级的电压放大，2.采用跟随器为引导，以适合信号源收音及拾音输入的要求。
跟随器特点高输入阻抗同相放大器 ∵1V A =5 f R 通常为几十-一百K Ω取51K111R R A i V += 求得1R =10 K Ω同相端到地的电阻2R =51K ，以减小运算误差音调控制电路设计（1）选择电路形式及其工作原理常用的音调控制电路有三种：一是衰减式RC 音调控制电路，其调节范围较宽，但容易失真，另一种是反馈型电路，其调节范围小些，但失真小，第三种是混合式音调控制电路，其电路较复杂，多用于高档收音机中。
为使电路简单，信号失真又小，本级采用反馈型音调控制电路。
其原理电路图如上。
f Z 、 1Z 是由RC 组成的网络，放大单元为41LM324即采用一个集成运放F 007，∵F 007开环增益高。
所以if io Vf R Z V V A -==当信号频率不同时，f Z 、1Z 的阻抗值也不同，所以Vf A 随频率的改变而改变。
假设f Z 和1Z 包括的RC 元件不同，可以组成四种不同形式的电路，如下表如图（a ）如1C 以值比较大，只在频率很低时起作用，则高信号频率在低频区，↓f 时，则|1|||12jWCR Z f +=。
↑=ii Vf R Z A 所以低音得到提升。
如图(b)中，若3C 较小，只在高频时起作用，当信号频率在高频区↑f 时，↓+=3111j WC R Z 12Z R A Vf =∴↑因此高音可以得到提升。
同理可论证低音衰减，高音衰减的电路。
如图这四种形式电路组合起来，即可得到反馈型音调控制电路，如上图。
为了分析方便，先假设： 1R ＝2R ＝3R ＝R1W ＝2W ＝9R 1C ＝2C >>3C1. 信号在低频区∵3C 很小，3C 、4C 支路可视为开路，反馈网络主要由上半边起作用，又因为F 007开环增益很高，放大器输入阻抗又很高。
∴0≈'≈E E V V (虚地)因此3R 的影响可以忽略当电位器2W 的滑动端移到A 点时，1C 被短路，其等效电路如下所示，与图(a)很相似，可以得到低频提升。
现在来分析电路的幅频特性。
∵Z1＝R1 ⎪⎪⎭⎫⎝⎛+=2221||jWC W R Z f ∴ 2222222122111C jwW WR C W R jW R W R Z Z A f Vf +++∙+=-=令 22222222211212C W R WR fL C W fL L L +====πωπω则1212211L L Vf jj R WR A ωωωω++∙+-=212212211⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+∙+=L L Vf W W W W R W R A 根据前边假设条件10122=+R W R ，210L ωω=当2L ωω>>，即信号接近中频时()dB A R W R A Vf L L Vf 0lg 2011011021122==⨯=∙+=ωω当2L ωω= 时)dB 3lg 20(2111212122当＝Vf Vf A WLWL R W R A ≈⎪⎪⎭⎫ ⎝⎛++∙+=当L1W W << 时)20lg 20(10dB A A Vf Vf ==综上所述，可以画出其幅频特性，在2L f f = 和1L f 时（提升量为3dB 和17dB ）曲线变化较大，我们称1L f 和2L f 为转折点频率。
在转折点频率之间曲线斜率为-6dB/倍频，若用折线近似表示此曲线，则1L f 和2L f 为折线的拐点，此时低音最高提升量为20dB 。
表示为)20(10122dB R W R A vB =+=同样方法可知，在2W 滑动端至B 点时可以得到如下衰减曲线。
20lg|Ay|（dB ）转折点频率为121121'f L L f W C ==π21212122'h R W C W R f L =+=π最大衰减量)20(101212dB W R R A vc -=+=2. 信号在高频区1C 和3C 对高频可视为短路，此时3C 和4C 支路已起作用。
等效电路见下图。
为分析方便电路中Y 型接法的1R 、2R 和3R 变换成△型接法的c b R R 、、a R 如图右所示。
其中 )(332123131R R R R R R R R R R R a ====++= R R R R R R R b 313232=++= R R R R R R R c 332121=++=因为前级输出电阻很小(<500Ω)输出信号Vo 通过c R 反馈到输入端的信号前级输出电路所旁路。
∴c R 的影响可忽略。
视为开路。
当1W 滑到端至C 和D 点时，等效电路可以画成如下电路形式，其中1W 数值很大视开路。
通过幅频分析。
可以得到高音最大提升量为4443||R R R R R R A a b VT +==高音最大衰减时为 aR R R R R A ab VTC 3||444+==高频转折频率为 )(21431R R C f a H +=π …………………………③43221R C f H π=…………………………………………………………………④若将音调控制电路高、低音提升和衰减曲线画在一起，可以得到如下曲线。
∵在1L f ＝2L f 和1H f 和2H f 之间，曲线按±6dB 信频的斜率变化，假设给出低频f LX处和高频fH2处的提升量，又知1L f <LX f <2L f1H f <HX f <2H f 则22⋅=LX L f fdB6dB 6）提升量（dB6dB 21）提升量（⋅=H HX f f可见当某一频率的提升量和衰减量已知时，即可求出所需转折点频率。
并根据以上的公式再求得相应元件参数的最大提升衰减量。
HZ f f LX L 40026/122=== ,KHZ f f HX H 5.2/26/121=⋅=选择电位器1W 和2W ，选用线性电位器1W ＝2W ＝150K Ω 由22222222211212C W R W R f W C W f W L L L L +====ππ 可求计算P28参考电路音调电路各元件参数uff W C L 021.021122==π由公式(1)(2)可得(取1C ＝2C ＝0.022μf)Ω=-=K f f W R L L 2111222 (取1R =2R =3R =20K Ω)由公式：43243121)(21R C f R R C f H a H ππ=+=及可求1124-=H H a f f R R （R a =3R 1）=8.5ΩK （取R 4为8.2ΩK ）)10003(97021342pf C Pf R f C H 为取==π耦合电容计算：∵低频时音调控制电路输入电阻近似等于1R ＝20K∴)10(4210313uf C f R f C L 为取ππ≥为了控制音量，输出端通过耦合电容10C 按电位器31W 经分压再由15C 送入集成功放，W3数值一般根据放大单元等负载能力来选择。
本电路采用F 007，可选2W 为47K Ω电位器，10C 取10μf 设计校核。
1. 转折频率KHZR C f KHZR R C f HZR W C R W f HZC W f H H L L 19213.2)3(214102482111928119110281022821==≈+=≈+=≈=ππππ2. 提升量功率放大器设计采用TBA820M 功放集成电路。
该电路由差分输入级，中间推动级，互补推挽功率放大输出级，恒流源偏置电路等组成，集成电路具有工作电压范围宽（cc V ＝3-16V ）静态电流小（典型值为9V 、4mA ）。
外接元件少。
电源纹波抑制比高的特点。
各管脚功能为：①补偿、②反馈、③输入、④接地、⑤输出、⑥电源、⑦自举、⑧滤波。
典型应用电路如下可作设计参考电特性：THD ＝10％ f ＝1KHZ f R ＝120Ω ccV ＝12V R L ＝8Ω测试条件下 Po ＝2W输入电阻 f ＝1KHZ Ri ＝5M Ω-3dB 带宽 R L =8Ω C 5=1000μf f R =120时 CB ＝680pf BW ＝25-7000HZ CB ＝220pf VW ＝25-20000HZ开环电压增益 f ＝1KHZ R L ＝8Ω cc V ＝9V 时GTVo ＝75dB闭环电压增益 f ＝1KHZ R L ＝8Ω cc V ＝9V 时f R ＝33Ω GTVo ＝45dB f R ＝120Ω GTVo ＝34dB3.使用IC 功放集成电路注意事项：提高功放输出功率应注意电源电压和负载阻抗要合适，同OTL 电路最大功率输出估算公式Lo R P Vcc 2max 81。
