继电保护检验操作规程继电保护是指研究电力系统故障和危及安全运行的异常工况,以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件(发电机、变压器、输电线路、母线等)使之免遭损害,所以沿称继电保护;电力系统继电保护的基本任务是:当电力系统发生故障或异常工况时,在可能实现的最短时间和最小区域内自动将故障设备从系统中切除,或者给出信号由值班人员消除异常工况的根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护装置,是实现继电保护功能的设备,就是指能反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
它主要包含着下列主要的环节:①信号的采集,即测量环节;②信号的分析和处理环节;③判断环节;④作用信号的输出环节。
在电力系统中,如果一次系统没有故障,而保护发生了误动,那么将影响对用户的可靠供电,若重负荷线路发生误动跳闸,还有可能引起系统振荡事故,破坏系统的安全稳定运行;如果一次系统发生了短路故障,但保护拒动,将扩大事故范围,甚至损坏电力设备。
为了使保护真正起到对电力系统的保护与控制作用,必须使保护整体处于良好的运行状态,使得各相关元件及设备特性优良、回路接线正确、定值及动作特性正确。
所以必须加强对保护的检验质量。
一、继电保护校验操作规程:(1)做继电保试验需两人操作,一人监护,一人操作;(2)在做试验前先检查试验仪器的完好性,中压柜断路器必须在试验位置;(3)记录综保装置内设定参数,如是新装置应按要求设定参数并记录好;(4)在综保装置内将需做试验的项目投入,其它项目退出;(5)检查接线是否正确;(6)经检查确认无误则可做试验,试验步骤如下:a、在试验仪器上先输入一个小定值与综保装置显示是否一致,偏差应小于±5%;b、确认无疑问后则在试验仪器上输入与综保装置所需做试验项目的相应定值做试验;c、在规定时间内试验不成功,应尽快退出试验操作界面,待查明原因后再做试验;d、试验成功后应尽快退出试验操作界面,以免损坏试验仪器;(7)试验结束后要把所有综保装置数据恢复原设定值,接线恢复原状,不得随意更改。
电力系统继电保护装置试验规程继电保护装置是电力系统中重要的安全保护设备,其作用是在电力系统出现故障时,快速、精确地切除故障点,保护电力设备不受进一步的损坏。
为了确保继电保护装置的可靠性和有效性,需要进行试验和检验。
本文将介绍电力系统继电保护装置试验规程,以保证电力系统的安全运行。
一、试验准备1. 试验前检查:在进行继电保护装置试验前,需要对相关设备进行检查,确保其正常工作状态。
检查内容包括电缆、接线端子、电源、线路负载等。
2. 计划和资源准备:制定试验计划,并安排好所需资源,包括人员、设备和试验场地等。
3. 相关文件准备:准备好继电保护装置的试验规程、技术规范、试验报告模板以及试验所需的标准设备。
二、试验内容1. 功能试验:对继电保护装置的各项功能进行试验,包括过电流保护、距离保护、差动保护等。
试验过程中需根据试验规程设置合适的故障条件,并确保装置能够正确地切除故障点。
2. 精度试验:对继电保护装置的动作时间、动作电流等参数进行试验,以验证其精度和可靠性。
试验过程中需要精确测量试验结果,并与装置的额定参数进行比较。
3. 抗干扰试验:通过模拟各种干扰信号,测试继电保护装置的抗干扰能力。
试验过程中需模拟高频干扰、电磁干扰等情况,并检验装置是否能正确判别故障信号。
4. 保护装置组合试验:对电力系统中的继电保护装置进行组合试验,验证各个装置之间的配合和协调性。
试验过程中需模拟多种故障情况,并观察各个保护装置的动作情况。
5. 可靠性试验:通过长时间运行试验,验证继电保护装置的可靠性和稳定性。
试验过程中需要定期检查装置的性能,并记录其运行情况。
6. 安全性试验:对继电保护装置的安全功能进行试验,包括过载保护、短路保护等。
试验过程中需模拟各种故障情况,并观察装置是否能够及时切除故障。
三、试验操作1. 操作流程:按照试验计划和试验规程,进行试验操作。
操作时需严格按照操作步骤进行,避免操作失误。
2. 数据记录:在试验过程中,需要及时记录试验数据,包括试验参数、试验结果等。

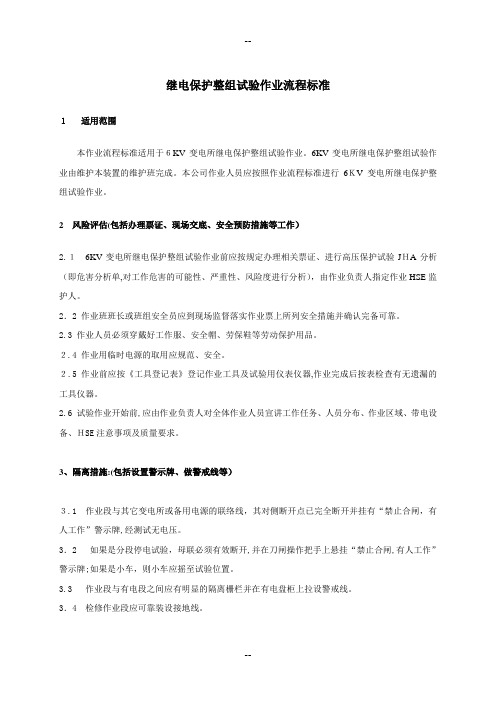

继电保护整组试验作业流程标准1适用范围本作业流程标准适用于6KV变电所继电保护整组试验作业。
6KV变电所继电保护整组试验作业由维护本装置的维护班完成。
本公司作业人员应按照作业流程标准进行6KV变电所继电保护整组试验作业。
2风险评估(包括办理票证、现场交底、安全预防措施等工作)2.16KV变电所继电保护整组试验作业前应按规定办理相关票证、进行高压保护试验JHA分析(即危害分析单,对工作危害的可能性、严重性、风险度进行分析),由作业负责人指定作业HSE监护人。
2.2 作业班班长或班组安全员应到现场监督落实作业票上所列安全措施并确认完备可靠。
2.3 作业人员必须穿戴好工作服、安全帽、劳保鞋等劳动保护用品。
2.4 作业用临时电源的取用应规范、安全。
2.5 作业前应按《工具登记表》登记作业工具及试验用仪表仪器,作业完成后按表检查有无遗漏的工具仪器。
2.6 试验作业开始前,应由作业负责人对全体作业人员宣讲工作任务、人员分布、作业区域、带电设备、HSE注意事项及质量要求。
3、隔离措施:(包括设置警示牌、做警戒线等)3.1 作业段与其它变电所或备用电源的联络线,其对侧断开点已完全断开并挂有“禁止合闸,有人工作”警示牌,经测试无电压。
3.2 如果是分段停电试验,母联必须有效断开,并在刀闸操作把手上悬挂“禁止合闸,有人工作”警示牌;如果是小车,则小车应摇至试验位置。
3.3 作业段与有电段之间应有明显的隔离栅栏并在有电盘柜上拉设警戒线。
3.4 检修作业段应可靠装设接地线。
4、现场规格化4.1 作业开始前应先在作业区内设好作业区、工具摆放区、设备摆放区,并用醒目标牌标示各区域。
4.2 试验设备布局、接线应符合规范。
4.3 作业中对拆下的设备部件应摆放整齐。
4.4 作业结束后应将作业现场清理完好。
5、工具材料:继保之星、线盘、万用表、定值本、记录本、个人工具、联接线。
6、检修步骤:(要求详细过程)6.1试验接线将继保之星Ua Ub UcUn电压输出端子分别接在PT柜A630 B630 C630 N630上、将继保之星IA、IB、IC、IN 电流输出端子分别接在进线柜的A421 B421C421 N421上、a b c n A B C N为开关量接点,做每项试验时接线略有不同,绝缘监视还应加一组电压加在开口三角L630 N630。
电气试验操作规程35k V系统继电保护传动作业指导书临沂华盛江泉电力有限公司2017年4月35kV 系统继电保护调试交接试验作业指导书试验细则操作程序编写人审核人批准人批准日期 2017年 4月 18日35kV变电站系统继电保护传动试验细则1目的用于检测35kV级和10(6)kV级微机综合继电保护装置工作是否正常。
2 范围用于保护35kV系统及与之相关的6或10kV进线的综合保护继电器(线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护)。
3 责任和权限3.1 负责传动的人员应了解调试项目、调试方法,认真做好调试记录,并应及时解决调试中出现的问题,定期维护仪器设备,对调试结果的真实性、正确性和有效性负责。
3.2 试验管理员负责出具调试报告,参与各调试项目的试验人员应对调试数据(动作值和时间)与定值单进行核准,由试验主管和负责人批准签发调试报告。
4依据标准GB50150—2006《电气装置安装工程电气设备交接试验标准》华北电网集团有限公司2008年《电力设备交接和预防性试验规程》Q/TGS 1016-2007天津市电力公司企业标准2007年《电力设备交接和预防性试验规程》5试验项目5.1 35kV进线开关柜(GIS)二次回路检查;5.2 35kV变压器馈线柜(GIS)二次回路检查;5.3主变压器保护屏CT二次回路检查;5.4线路保护屏CT二次回路检查;5.5 CT一二次回路绝缘电阻;5.6 CT二次回路直流电阻;5.7差动及过流(后备)保护CT变比、极性;5.8定值核对、装置刻度检查(从试验仪器向保护装置二次回路输入电流,检查装置的电流值是否能与CT变比对应);5.9大电流传动(用大电流试验仪器向差动CT一次回路输入电流,检查装置的电流值是否能与输入的电流值对应);5.1035kV GIS 进线保护过流保护调试(瞬时投入);5.1135kV GIS 进线保护速断保护调试;5.1235kV GIS 进线保护零序过流保护调试;5.1335kV变压器保护差动保护I、II(高压侧及低压侧比率差动传动);5.1435kV变压器保护差动保护I、II(高压侧及低压侧差动速断传动);5.1535kV变压器保护高后备保护(过流传动);5.1635kV变压器保护高后备保护(过负荷传动);5.1735kV变压器保护高后备保护(复合电压闭锁过流保护传动);5.1835kV变压器保护过负荷保护;5.1935kV变压器有载调压保护;5.2035kV变压器保护非电量保护(主变重瓦斯保护传动);5.2135kV变压器保护非电量保护(压力释放保护传动);5.2235kV变压器保护非电量保护(调压重瓦斯保护传动);5.2335kV变压器保护非电量保护(本体轻瓦斯保护传动);5.2435kV变压器保护非电量保护(调压压力释放保护);5.2535kV变压器保护非电量保护(温度高保护);5.26主变压器低压侧(10kV)进线柜保护差速断保护传动;5.27主变压器低压侧(10kV)进线柜保护差过流保护传动;5.28主变压器低压侧(10kV)进线柜保护定时限过流保护传动;5.29主变压器低压侧(10kV)进线柜保护过负荷保护传动;5.30主变压器低压侧(10kV)进线柜保护零序过流保护传动;5.31备自投保护功能检测(主变高压侧、低压侧);5.32接地变过流保护功能测试;5.33接地变速断保护功能测试;5.34接地变零序保护功能测试;5.35接地变绕组直流电阻测量;5.36变电站接地电阻测试;5.37相量分析。
MJB-III 继电保护校验仪操作规程1.电源插座2.电源开关3.电压电流调节 4.同步开关 5.定值输出开关6.交流电压输出7.交流电流输出 8.固定电压输出 9.直流电压输出 10显示屏 11.保险丝座使用步骤:1. 继电保护测试仪应接入220V 交流电源。
2. 根据不同试验内容,选择电压、电流、触点状态、定值输出方式。
3. 通电前,应将“电压电流调节”旋钮调至“0”位。
4. 按下继电保护测试仪电源开关,启动继电保护测试仪,旋转“电压电流调节”旋钮至任意档位,使用万用表在输出测量端口进行测量,与调节档位进行输出数值进行对比,确认无误后,将“电压电流调节”旋钮归“0”位,关闭继电保护测试仪电源开关。
5. 根据测量需求连接导线。
6. 进行电压测量时,电压回路不能短路或过载。
7. 进行电流测量时,电流回路不能开路,根据负载选择电流档位,并选择相应线径的导线进行测量。
8. 进行触点开断时间测量时,应使用经计量有效的秒表,结合继电保护测试仪内置数字毫秒表同时测量并比对。
9. 测量结束后,断开电源开关,将“电压电流调节”旋钮归“0”位,移除测量测试线。
CJ2672耐压测试仪操作规程1.电源开关2.启动按键3.漏电选择按钮4.定时设置5.漏电流指示屏6.电压输出7.测试电压指示屏8.接地端子9.电压调节旋钮 使用步骤: 1. 接通电源:首先确定“电压调节”旋钮是否置于“0”位置,然后打开电源开关。
2. 设定测试电压范围:按下功能键中的电压选择键设定电压范围3KV 、5KV3.设定“漏电流”门限值:按下功能键的“预置、测试”键,调节电位器,“漏电流”表指示的值即是所设定值。
预置完毕,弹起此键,置于“测试” 4.设定定时时间:调节“定时”预置开关,此开关显示数字即为定时时间,如不需定时,可将“自动、手动”键设在“手动”位置。
5. 连接被测件:将测试线和被测件连接好6.按下“启动”开关,调节“电压调节”旋钮,缓慢升压到所需测试电压值。
一、编制目的及适用范围为了确保继电保护装置调试试验的顺利进行,保证试验工作的安全、优质、高效,特编制本施工方案。
本作业指导书仅110kV***变电站配电设备继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。
二、执行的质量标准《继电保护及安全自动装置技术规程》《继电保护及安全自动装置检验规程》《国家电网公司十八项电网重大反事故措施》五、作业条件5.1、现场各地施工电源完好,交直流电源质量稳定。
5.2、检查所有试验仪器是否正常、合格。
5.3、试验人员身体健康,具备必要的试验相关专业知识,熟悉作业安全工作规程,并经考试合格。
5.4、试验所需的资料如:试验规程、相关图纸及装置的出厂资料。
六、施工工艺为完成110kV***变电站配电设备继电保护试验工作的顺利进行,我单位组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。
本调试工作除了执行国家有关调试规程规范及交接验收规范的规定外,并根据工程的设计要求、设备特点编写方案。
本工程所有调试项目试验数据应符合国家有关规范、规程的规定,制造商技术说明书的要求。
对试验中发现的有争议的问题,与制造商技术人员协商解决,做好书面记录。
保护装置调试工艺流程:试验仪器准备➡配电设备停电、验电、放电➡保护装置定值记录➡二次回路检查➡整组传动试验➡试验结果记录6.1 微机保护调试6.1.1、外观及接线检查:6.1.1.1、检查各元件是否有松动,有无机械损伤,连线是否完好。
6.1.1.2、检查配线有无断线、接不牢或碰线。
6.1.1.3、检查各装置电气参数是否与现场一致。
6.1.2、通电检验:6.1.2.1、通电后,全面自检,查看各指示灯应正确,液晶显示屏完好。
6.1.2.2、检验按键及查看各功能菜单。
6.1.3、软件版本与程序校验码的核查6.1.4、定值整定:检验定值的修改、固化功能;定值区拨轮开关检验。
6.1.5、开关量输入检验依次进行开关量的输入和断开,同时监视液晶屏变位情况,测量相应端子的导通与断开。
普通变电站继电保护动作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!普通变电站继电保护动作流程如下:1. 电流速断保护电流速断保护主要用于检测线路中的短路故障。
继电保护装置校验的试验项目及流程英文版Relay Protection Device Testing: Experimental Items and ProcessesThe relay protection device is a crucial component in the electrical power system, responsible for ensuring the safe and reliable operation of the system. Regular testing and calibration of these devices are essential to ensure their proper functioning. This article outlines the experimental items and processes involved in relay protection device testing.1. Experimental Items:Insulation Resistance Test: Measures the resistance to electric current flow through the insulation materials of the relay, ensuring they are not leaky.Contact Resistance Test: Checks the resistance at the contact points of the relay, ensuring effective and reliable switching.Timing Test: Verifies the accuracy of the relay's operation time, crucial for coordinating protection schemes.Pick-up Test: Determines the minimum current required to activate the relay, ensuring it trips at the correct threshold.Drop-out Test: Checks the relay's ability to maintain its tripped state even when the fault current is reduced, ensuring stability during faults.2. Testing Processes:Setup: The relay is connected to a test setup, which includes a power source, measuring instruments, and control equipment.Initial Testing: Basic functions of the relay are tested, such as its ability to trip and reset.Detailed Testing: The specific tests mentioned above are conducted, recording data for analysis.Fault Simulation: Simulated faults are introduced to test the relay's response under different fault conditions.Data Analysis: Collected data is analyzed to assess the relay's performance and identify any potential issues.Reporting: A detailed report is prepared, summarizing the test results and any recommended actions.Regular testing of relay protection devices is essential for maintaining the reliability and safety of electrical power systems. By following the recommended experimental items and processes, utilities can ensure that their relay protection devices are performing optimally, ready to respond to faults promptly and effectively.中文版继电保护装置校验的试验项目及流程继电保护装置是电力系统中至关重要的组件,负责确保系统的安全可靠运行。
目录1 概述 (1)1.1 试验主要依据 (1)1.2 试验使用设备及仪器 (1)2 检验项目 (1)2.1 一般项目检查 (1)2.2 模拟量参数 (1)2.3 交流电流源的检查 (2)2.3.1 交流电流源输出的幅值准确度 (2)2.3.2 交流电流源的幅频特性 (2)2.3.3 输出电流叠加谐波测量 (3)2.3.4 输出电流的带负载能力 (3)2.3.5 输出残余电流测量 (4)2.3.6 交流电流源的输出时间 (4)2.4 交流电压源的检查 (4)2.4.1 交流电压源输出的幅值准确度 (4)2.5 交流电流源与交流电压源相位控制 (7)2.6 直流电流源 (8)2.7 直流电压源 (9)2.8 自检及异常工况报警功能检查 (10)2.9 试验装置的功能性检查 (11)附录: (11)1 概述1.1 试验主要依据1.2 试验使用设备及仪器2 检验项目2.1 一般项目检查2.2 模拟量参数2.3 交流电流源的检查2.3.1 交流电流源输出的幅值准确度2.3.2 交流电流源的幅频特性2.3.3 输出电流叠加谐波测量2.3.4 输出电流的带负载能力2.3.5 输出残余电流测量2.3.6 交流电流源的输出时间2.4 交流电压源的检查2.4.1 交流电压源输出的幅值准确度2.4.2 交流电压源的幅频特性2.4.3 输出电压叠加谐波测量2.4.4 输出电压的带负载能力2.4.5 输出残余电压测量2.4.6 交流电压源的输出时间2.4.7 交流电压源与交流电流源的同步性2.5 交流电流源与交流电压源相位控制2.6 直流电流源2.6.1 直流电流源输出的幅值准确度2.6.2 输出电流的响应速度2.7 直流电压源2.7.1 直流电压源输出的幅值准确度2.7.2 输出电压的响应速度2.7.3 输出电压的带负载能力2.8 自检及异常工况报警功能检查2.9 试验装置的功能性检查附录:示波记录仪横河DL750使用方法简介1 常用按键及旋钮功能介绍1.1 按键MEASURE:执行波形参数自动测量的菜单。
kV 变电站年度试验报告设备名称:试验性质:保护定检试验时间:负责人:工作人员:报告整理:班组审批:专职审批:kV 变电站线路保护调试报告1 一般性检查1.1端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:检查结果:2 微机保护装置检验2.1电源检查2.1.1拉合直流试验:拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:检查结果:检查结果:2.4 数据采集系统检查检查结果:2.4.2 电压通道刻度及线性度检查:检查结果:2.4.3 电流通道刻度及线性度检查:通入下列A、B、C三相分别相差120º的电流。
检查结果:2.4.4 电流、电压相位及极性检查:要求:微机保护显示值与所加电流、电压的实际相位与极性一致。
检查结果:2.4.5 电压频率检查:检查结果:2.5 保护装置整组试验检查结果:检查结果:2.6 防跃回路检查2.6.1模拟断路器手合于故障线路,断路器应立即跳开,不再合闸。
检查结果:2.6.2模拟线路发生永久性故障时,断路器跳开后,只重合一次,然后跳开,不再重合。
检查结果:2.7 断路器传动试验:论:结论:3、本装置检验结果及意见本装置经检验合格,保护功能满足整定书要求,保护可投运。
kV 变电站主变保护调试报告1 一般性检查1.2端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
检查结果:2 微机保护装置检验2.2电源检查2.2.1拉合直流试验:拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:2.2 CPU与接口MON(面板)的检查:检查结果:2.3 整定值检查检查结果:2.4 数据采集系统检查2.4.1电压通道刻度及线性度检查:通入下列A、B、C三相分别相差120º的电压。
检查结果:2.4.3 电流通道刻度及线性度检查:(高、低压侧后备保护)通入下列A、B、C三相分别相差120º的电流。
检查结果:2.4.4 电流、电压相位及极性检查:(高、低压侧后备保护)要求:微机保护显示值与所加电流、电压的实际相位与极性一致。
检查结果:2.5 保护装置整组试验2.5.1 差动保护2.5.2 比率制动系数(k=0.5)2.5.3 后备保护2.5.4 本体保护及其他2.6 开入检查:差动保护开入检查:后备保护3、本装置检验结果及意见装置整组联动正常,信号掉牌正确。
35KV微机线路保护测试操作流程35 kV 旧州变电站旧永线路保护调试报告1 一般性检查1.3端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:检查结果:2 微机保护装置检验2.3电源检查2.3.1拉合直流试验:拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:检查结果:检查结果:2.4 数据采集系统检查2.4.1 零漂检查:检查结果:2.4.2 电压通道刻度及线性度检查:检查项目1:电压通道刻度及线性检查保护型号:NPS61馈线监控保护装置试验操作:1、试验接线:利用测试导线将测试装置的电压输出端子与保护装置相对应的电压输入端子相连接。
注意:把端子排上PT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至PT一次侧,而产生高电压。
2、测试仪操作(1)测试模块----交流试验(2)参数设置始值(v) 相位(°) 频率(Hz)步长(v)UA 50.000 0.000 50.000 1.000UB 50.000 240.000 50.000 1.000UC 50.000 120.000 50.000 1.000(3)试验。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验,记录保护显示值,完成50V 的度检查。
然后把三相电压分别设置为30V、5V,并记录保护显示值,即完成主变高后备电压刻度检查。
2.4.3 电流通道刻度及线性度检查:检查项目1:电流通道刻度及线性检查保护型号:NPS61馈线监控保护装置试验操作:1、试验接线:利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
注意:把端子排上CT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至CT一次侧,而产生高电流。
2、测试仪操作(1)测试模块----交流试验(2)参数设置始值(A) 相位(°) 频率(Hz)步长(A)IA 1.000 0.000 50.000 0.100IB 1.000 240.000 50.000 0.100IC 1.000 120.000 50.000 0.100(3)试验,点击“开始试验”按键,开始本次检验,记录保护显示值,完成1A的度检查。
然后把三相电压分别设置为5A、10A,并记录保护显示值,即完成主变高后备电压刻度检查。
2.4.4 电流、电压相位及极性检查:略2.4.5 电压频率检查:略2.5 保护装置整组试验测试项目1:过流速断、定时过流定值检定保护型号:NPS61馈线监控保护装置测试任务:检定过流速断、定时过流定值的1.05倍可靠动作、0.95倍可靠不动作定值清单:过流速断电流 10.500A过流I 段延时 0.000S定时过流电流 9.000A定时过流延时 0.500S低周减载功能频率定值 49.000Hz滑差闭锁定值 4.000Hz/s低周减载电压闭锁 30.000V过流I 段电流软压板投过流II段电流软压板投过流II段电流带方向退过流III段电流带方向退过流III段电流软压板投低周减载功能软压板投低周减载电压闭锁退保护操作:线路保护硬压板投跳闸出口投断路器开关手柄K 分位试验操作:1、试验接线略2、测试仪操作(1)测试模块:零序保护(2)参数设置:图一图二图三(3)试验操作。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验;◇程序自动检测,过流I、II、III段电流的0.95倍和10.5倍动作情况,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果,;◇再按[停止试验]快捷键变为[开始试验],试验结束。
测试项目2:三相一次自动重合闸保护型号: NPS61馈线监控保护装置测试任务:检定三相一次自动重合闸可靠性定值清单:同上保护操作:线路保护硬压板投跳闸出口硬压板投重合闸硬压板投断路器开关手柄K 合位试验操作:1、试验接线略2、测试仪操作(1)测试模块:状态序列(2)参数设置:图一图二图三(3)试验操作。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验;◇程序自动根据各状态的状态时间依次从状态1向状态2、状态3,保护动作,测试仪开入量A收到跳闸出口信号,开入量H收到合闸出口信号,记录试验结果;◇再按[停止试验]快捷键变为[开始试验],试验结束。
测试项目3:低周减载功能频率定值的检定保护型号: NPS61馈线监控保护装置测试任务:检定低周减载功能频率定值49.000Hz定值清单:同上保护操作:同上试验操作:3、试验接线略4、测试仪操作(1)测试模块:低周减载(2)参数设置:(3)试验操作。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验;◇程序自动从50.000Hz按1.000Hz/s降到49.000Hz,保护动作,测试仪开入量A 收到高压侧跳闸出口信号,记录试验结果;◇再按[停止试验]快捷键变为[开始试验],试验结束。
测试项目4:滑差闭锁定值的检定保护型号: NPS61馈线监控保护装置测试任务:检定滑差闭锁定值 4.000Hz/s定值清单:同上保护操作:同上试验操作:1、试验接线:同上2、测试仪操作(1)测试模块:低周减载(2)参数设置:(3)试验操作。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验;◇程序自动从50.000Hz按1.000Hz/s降到49.000Hz,保护动作,然后再从50.000Hz 按1.100Hz/s降到49.000Hz保护动作…50.000Hz按4.000Hz/s降到49.000Hz 保护不动作,,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果;◇再按[停止试验]快捷键变为[开始试验],试验结束。
2.7 断路器传动试验:断路器开关打在合位,其他试验操作同上。
35KV主变保护检测操作流程35 kV 旧州变电站1#主变主变保护调试报告调试设备:1 一般性检查1.4端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
检查结果:2 微机保护装置检验2.4电源检查2.4.1拉合直流试验:拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:2.2 CPU与接口MON(面板)的检查:检查结果:2.3 整定值检查检查结果:2.4 数据采集系统检查2.4.1电压通道刻度及线性度检查检查项目1:主变高压侧电压通道刻度及线性检查保护型号:NPS65差动主保护装置试验操作:1、试验接线:利用测试导线将测试装置的电压输出端子与保护装置相对应的电压输入端子相连接。
注意:把端子排上PT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至PT一次侧,而产生高电压。
2、测试仪操作(1)测试模块----交流试验(2)参数设置始值(v) 相位(°) 频率(Hz)步长(v)UA 50.000 0.000 50.000 1.000UB 50.000 240.000 50.000 1.000UC 50.000 120.000 50.000 1.000(3)试验。
◇按下功放开关,红灯亮;◇[开始试验]快捷键变为[停止试验],开始本次检验,记录保护显示值,完成50V 的度检查。
然后把三相电压分别设置为30V、5V,并记录保护显示值,即完成主变高后备电压刻度检查。
(4)主变后备低压侧电压刻度检查,以上操作一样。
2.4.2 电流通道刻度及线性度检查电流通道包括主变差动保护高、低压侧电流,主变后备保护高、低压侧电流。
检查项目1:主变高压侧电流通道刻度及线性检查保护型号:NPS65差动主保护装置试验操作:1、试验接线:利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
