Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。
它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。
Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。
本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。
2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。
以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。
2.打开安装包，按照安装向导的指示完成安装。
3.安装完成后，双击桌面上的Pro/E图标启动软件。
3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。
•工具栏：常用的工具按钮，如绘图工具、选择工具等。
•图形视图窗口：显示三维模型和二维图纸等。
•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。
•属性栏：显示当前选择对象的属性和设置。
4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。
以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。
•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。
•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。
•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。
5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。
以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。
Word运用宏录制和宏编辑技巧第一章：宏录制的基本原理及运用Word中的宏录制功能是一种非常强大的工具，可以帮助用户自动执行一系列操作，提高文档编辑的效率。
宏录制的基本原理是，通过记录用户在文档中进行的一系列操作，将这些操作转化为一段宏代码，方便用户在以后的使用中重复执行。
宏录制功能在Word中的位置通常是在“开发人员”选项卡中，通过点击“录制宏”按钮即可打开录制宏对话框。
在录制宏对话框中，用户可以为宏起一个名字，并选择宏的存储位置。
录制宏对话框还提供了一些高级选项，例如为宏指定快捷键，设置宏的描述等。
在录制宏过程中，用户可以执行任意的操作，例如输入文字、插入图表、修改格式等。
这些操作都会被记录为一段宏代码。
宏代码的语法与VBA（Visual Basic for Applications）语言相似，可以使用很多Word提供的对象、方法和属性来实现各种功能。
录制好宏后，用户可以将宏代码保存起来，在需要的时候再次执行该宏。
执行宏的方法有很多种，可以通过快捷键、菜单栏、工具栏按钮等方式来触发。
宏的执行过程中，Word会按照录制宏时的操作顺序依次执行宏代码，从而实现自动化操作。
第二章：宏录制的进阶技巧在使用宏录制功能的过程中，用户还可以运用一些进阶技巧来增强宏的功能和灵活性。
下面将介绍两个常用的宏录制进阶技巧。
一是相对引用和绝对引用的运用。
在宏录制过程中，Word默认使用相对引用，即将鼠标的操作记录为相对位置，例如向下移动一行、向右移动一个字符等。
这样录制得到的宏可以在不同位置执行，仍能按照相对位置移动光标。
但有时候，用户可能希望将某些操作记录为绝对位置，不随光标位置的变化而变化。
在录制宏时，可以点击“使用相对引用”按钮，将其切换为“使用绝对引用”，从而将某些操作记录为绝对位置。
二是添加输入框和消息框的操作。
用户有时候希望在执行宏的过程中，能够输入一些参数或者显示一些信息。
可以在录制宏时，插入“输入框”或“消息框”操作。
定制proe快捷键（映射键）的规则概述快捷键是proe软件提供的一个很有特色的功能,合理定制快捷键可以提高proe 的操作效率,下面就为您介绍一些定制快捷键的规则:目录(一) 命名快捷键的规则(二) 编辑快捷键的规则(三) 执行快捷键时三个重要原则(一) 命名快捷键的规则1、全部使用左手键作为快捷键的字母组合，最好不要超过两个2、如果将键盘命令缩写的配置选项设置为 on，命名映射键时要谨慎。
例如，如果曾映射过字符序列 "cc,"，当按第一个 "c." 时，proe 立即从“主”菜单拾取“切换窗口”命令。
因此，建议使用未在命令名中使用过的字符来开始映射序列，这些字符包括：斜杠、括号、惊叹号等。
3、以功能模块作为分类起点，使每一类功能的第一个字母相同4、只建立常用的功能，且层次尽量少，提高Mapkey的通用性5、尽量采用“简易键名”的命名规则，便于记忆和掌握，这是命名方法的第一原则6、在无法使用“简易键名”命名时，采用一定的联想方法来定义。
如“X”表示“删除”；“E”表示“移动”，这是命名方法的第二原则7、相同功能模块中，最常见的命令总是和首字母在同一排，以空间距离作为命名方法的第三原则(二) 编辑快捷键的规则当创建映射键、编辑原先在 config.pro 文件中输入的映射键时，下列规则适用：1、在每个命令前加上井字符 (#)。
2、用分号分隔命令或域。
3、要将功能键用作映射键，请在其名称前加上美元符号 ($)。
例如，$F14、如果域中的第一个非空格字符不是井字符 (#)，系统则认为域的其它部分是响应提示而进行的键盘输入。
但是，如果当前命令不需要键盘输入，将忽略此数据。
5、如果域中没有文本，系统则认为此域为回车符 (<CR>)。
6、系统忽略最前面的空格。
7、除非将域作为输入域，否则系统将一系列不在最前面的空格作为单个空格处理。
8、条目不区分大小写。
9、键盘输入区分大小写。

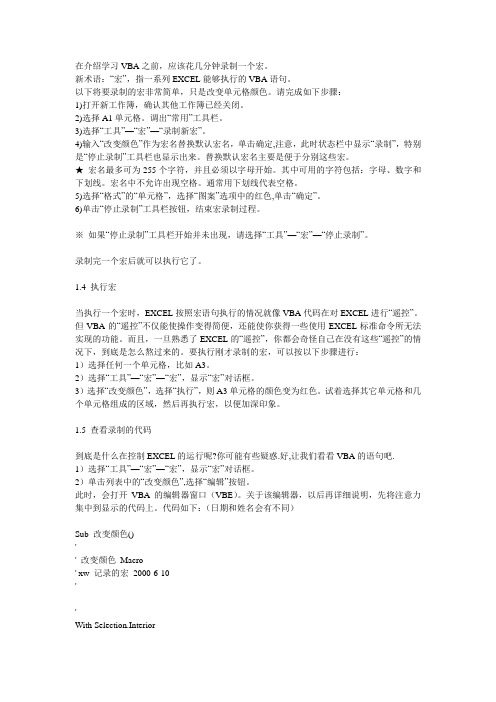

在介绍学习VBA之前，应该花几分钟录制一个宏。
新术语：“宏”，指一系列EXCEL能够执行的VBA语句。
以下将要录制的宏非常简单，只是改变单元格颜色。
请完成如下步骤：1)打开新工作簿，确认其他工作簿已经关闭。
2)选择A1单元格。
调出“常用”工具栏。
3)选择“工具”—“宏”—“录制新宏”。
4)输入“改变颜色”作为宏名替换默认宏名，单击确定,注意，此时状态栏中显示“录制”，特别是“停止录制”工具栏也显示出来。
替换默认宏名主要是便于分别这些宏。
★宏名最多可为255个字符，并且必须以字母开始。
其中可用的字符包括：字母、数字和下划线。
宏名中不允许出现空格。
通常用下划线代表空格。
5)选择“格式”的“单元格”，选择“图案”选项中的红色,单击“确定”。
6)单击“停止录制”工具栏按钮，结束宏录制过程。
※如果“停止录制”工具栏开始并未出现，请选择“工具”—“宏”—“停止录制”。
录制完一个宏后就可以执行它了。
1.4 执行宏当执行一个宏时，EXCEL按照宏语句执行的情况就像VBA代码在对EXCEL进行“遥控”。
但VBA的“遥控”不仅能使操作变得简便，还能使你获得一些使用EXCEL标准命令所无法实现的功能。
而且，一旦熟悉了EXCEL的“遥控”，你都会奇怪自己在没有这些“遥控”的情况下，到底是怎么熬过来的。
要执行刚才录制的宏，可以按以下步骤进行：1）选择任何一个单元格，比如A3。
2）选择“工具”—“宏”—“宏”，显示“宏”对话框。
3）选择“改变颜色”，选择“执行”，则A3单元格的颜色变为红色。
试着选择其它单元格和几个单元格组成的区域，然后再执行宏，以便加深印象。
1.5 查看录制的代码到底是什么在控制EXCEL的运行呢?你可能有些疑惑.好,让我们看看VBA的语句吧.1）选择“工具”—“宏”—“宏”，显示“宏”对话框。
2）单击列表中的“改变颜色”,选择“编辑”按钮。
此时，会打开VBA的编辑器窗口（VBE）。
关于该编辑器，以后再详细说明，先将注意力集中到显示的代码上。
【Proe4.0配置文件下载/bbs/read.php?tid=1】PROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。
但大多数显得过于理论化，而不便于初学者理解，可操作性不强。
本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。
配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。
掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。
同时也是从初学者到进阶提高的必经之路。
所以，还是要静下心来，好好看一看。
当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。
我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。
下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。
打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。
ProE配置文件详细知识Pro/E的配臵文件详细介绍下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配臵文件的理解，如有不足之处，还请多多指教。
)1.配臵文件是什么？2.系统配臵文件1.系统配臵文件的分类和读取顺序2.系统配臵文件config.pro3.config.pro文件的调用4.config.pro文件编辑过程中的问题说明5.详细配臵选项说明6.为什么找不到配臵选项？7.加载配臵文件出现的问题8.常用的一些配臵选项9.映射键的使用10.映射键的建立3.Pro/E环境和使用配臵：config.win4.工程图配臵文件：*.dtl5.工作路径：search.pro6.系统颜色配臵文件syscol.scl7.工程图格式文件：format.dtl8.模型树配臵文件：Tree.cfg9.模型外观颜色配臵文件：*.map,*.dmt①什么是配臵文件？首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设臵等等操作来满足我们在不同情况下的需求。
再次打开Word文档发现格式已经是原来设臵好的格式，拿来即用，不用再一一重新设臵。
有人就问，为什么我在Pro/E中辛苦设臵好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配臵？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配臵文件。
它是一个文本文件，利用这个文件用户可以定制很多标准设臵，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。
一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。
那么配臵文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配臵文件，配臵整个PROE系统gb.dtl 工程图配臵文件，你可以先简单的理解为设臵箭头大小，文字等标注样式。
值得你收藏的最全录制宏”教程（Excel精英培训VBA版版主，Excel精英讲师团VBA讲师）今天就和大家一起学习高手们爱不释手的绝招之一录制宏准备环境：简单中文版的Excel （最好是安装完整版的，版本就推荐用10吧, 楼主我这只有10，13的版本）步骤：步骤1打开EXCE后，找到EXCEI主窗口的状态栏，就绪右边第一个图标，左上角有红色圆点的那个，这个图标名字就叫录制宏。
当鼠标移到录制宏图标上方时，会有提示。
r~282&3031e Sheets -亟亘姑|口 ]2021222324上厂卜H5heetl J Sheets€ 5he亡越./科1. |当前未柱录制任何亘步骤2.左键单击找到的录制宏，会显示一个录制新宏的对话框宏名：咱就不修改了，就用默认的。
快捷键：这里不做修改。
（指定用于运行宏的Ctrl组合快捷键，只能输入英文字母，且不要和系统已有的相冲突为好）保存位置：当前工作簿说明：对宏的备注说明步骤3•点击确定后，在A1单元格，输入HelloVBA,在A2单元格内输入烟花输入完成后，效果如下图A B C1Hello VEA2烟花3456步骤4.完成第3步后，童鞋们再看看EXCE窗口的状态栏里就绪右边图标是不是变了，第1步时是找到的红色圆点图标现在变成蓝色方块图标了，当鼠标移动到图标上方时，也有提示。
15［17181?2021"]I ■||半前正在彌耳单击1H鈕停止斜左键点击图标，第一个宏的录制也就完成了。
大家再注意下，刚刚的蓝色方块图标是不是又变成红色圆点的录制宏了第一讲录制宏就到此结束了，下一讲咱们继续。
宏录制好了，大家可以试试怎么运行刚刚录制的宏，提示：ALT+F8 ALT+F 11,开发工具选项卡第一讲的作业：大家接着再录制一个宏，内容就是删除之前A1,A2单元格中输入的数据补充资料：1>.宏名：第一个字符必须是字母。
后面的字符可以是字母、数字或下划线字符。
宏名中不能有空格，下划线字符可用作单词的分隔符。
PRO/E配置文件的类型和读取顺序PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup两种，其中config.p ro是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其他配置文件里的项目和这个文件里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其他的config.pro里设置了save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图文件保存为画面文件。
PRO/E的配置文件读取顺序如下：1.在启动PRO/E时，首先读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.s up文件,也就是我们前面讲到的强制执行的文件，这个文件一般用于进行企业强制执行标准的配置。
例如PRO/E安装在C盘下，则一般为：C:\program files\proe2000i2\text\config.sup2.第二步读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.pro文件。
可以使用此文件设置库目录的路径。
3.第三步是读取本地目录中的config.pro文件，所谓本地目录也就是在工作中为了方便建立在启动目录上一级的目录，可以使用此文件从多个不同的工作目录中启动PRO/E。
例如启动目录为D:\user\zhang 则D:\user目录就是本地目录。
4.第四步是读取启动目录中的config.pro文件，也就是上例讲的D:\user\zhang目录。
由于系统是最后读取此目录中的配置文件，所以该文件里的配置会覆盖任何和它冲突的config. pro文件，但是不能覆盖config.sup文件内的配置。
一般用这里的config.pro文件来进行环境变量、映射键和搜索本地工作目录的路径设置。
2001的用户转到野火要过的几关1.链和曲面的选取2.各个命令的位置3.各个命令的新的功能4.新的鼠标操作一般快的话3天可以习惯，慢的话要半个月吧，当然要有人指点用proe做逆向的体会逆向其实就是用测的点做参照，将事物还原的方法，要用正向的设计思路去揣摩原件设计者的思路，我一般将三坐标测的点用刀具扫描的方法（用高密度的选项）成曲线，再用两投影的方法或是在造型下调好特征线，作线时打开曲率梳，放大100倍！看看曲率变化大的可以用倒圆角的地方就用两条多义线，平坦的或是有趋势比较明显的建议多用混成扫描，做的面比较好！每次启动PRO/E就打开默认浏览器连接到网络，真的很烦，在野火配置文件中设置：web_browser_homepage :BLANK 就可以将野火启动时不连接网络，哈哈。
pro/e做逆向之前，最好还是使用其它的逆向软件如gemagicstudio\imagesurface处理一下比较好，野火启动画面千变一律好烦改pro/e或野火的各种画面把自己心爱的图片转为gif格式然后copy 到\text\resource\com_splash.gif（这是启动画面，或其他的，有好多。
用photoshop打开和编辑看看就知道了）记得覆盖前先备份一下原先的com_splash.gif. 如果是学生版的proe,文件名则为std_splash.gif. 有人问我他用的野火是2003250中文版,但字体他无法忍受.太小太难看了，他想改成如2001版的字体.不知道如何改? 在CONFIG里面加一句: menu_font ARIAL 打开WINDOW系统显示属性的外观，把视窗文字字体，从8改为9。
一定OK 文件的另类打开文件直接拖到破衣的窗口打开，将文件直接往破衣的主窗口一丢，文件就可以打开了！小技巧：组装或是打开零件时；先点包含该零件的组件，点浏览，在浏览窗口再点要的小零件，这个零件就单独出现在浏览窗口了，可以直接打开了！设置CONFIG让PRO/E变成双语莱单menu_translat yes，no 在运行pro/en的非英语版本时，指定莱单显示的语种，yes-使用本地语言no-使用英语，both-使用本地语言和英语两种语言（双语莱单），设置NEW_RELATION_UI 和NEW_PARAMETER_UI为Yes，你会发现修改RELATION 和PARAMETER 的界面比原来的好许多工程图转DWG导入AUTOCAD，发现尺寸变英寸了，不知在哪设置？一劳永逸的办法，首先你的工作环境为公制，再在PRO/E工程图里面设置CONFIG drawing_units = mm default_draw_scale =1:1 这样转到CAD里面就绝对是正确尺寸！OK 通过点做曲线的一点心得通过点做曲线一般要和曲线或面相切，有时侯要曲率相切，正反向的判断留心一下你会发现：正向是由起点到终点的方向，由起点指向终点是切向的正向，还有就是曲率相切，先要做到曲线和曲线定义为相切后，再定义曲线和曲线曲率相切要想自己做的面很光顺，就时刻注意：比如好多条圆和直线做拉深或是旋转时，画好的线要在草绘最后用：编辑/转样条线，两投影做线前也如上处理！你会发现做的面没有一条折线，用变节距扫描或是一般扫描或是混成扫描控制拔模角度时，提取曲面的边界时，先将曲线复合或是copy后（用逼近），再以复合的曲线扫描，这样做的面也没折线！建层：在模型树中点显示/树层/在层的空白处点右键，选新建层，就可以建立新层了，画虚线：画好线后，选中线后按CTTL+G键就将线型转换了，在草绘下不能改为双点划线，只能画好后再修改线型，先选中线后按右键，选属性，在属性下选：仿真线型，点应用就好了野火的变节距扫描变的很强大，完全可以将以前的扫描和部分混成扫描替代，像以前做空间曲线的扫描一般用混成扫描，两端画一样的截面（一般扫描选得曲线系统不认），现在好了，用变节距扫描变，选中曲线链后用默认的就可以一次扫出了！！不用做临时基准面的环阵列！方法有两：1：COPY一个（绕轴旋转后）以角度作为驱动阵列！一般作为忘了做临时基准面的，用地最多，尤其是曲面阵列！2：草绘时在参照内删除一个基准面，以轴做参照，标柱截面中心到轴的距离和中心到没删除的基准的角度！阵列时选角度作为驱动阵列！3：如果截面是用构造圆加中心线，标柱和上面一样，最多只能阵列180度！切记要使工程图输出dwg 或dxf文件不出现乱码设置dxf_out_stroke_text为yesPRO/E配置文件的类型和读取顺序PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup两种，其中config.pro 是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其他配置文件里的项目和这个文件里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其他的config.pro里设置了save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图文件保存为画面文件。
