平面镜成像规律作图方法

平面镜成像作图常见类型：动态显示平面镜成像作图的过程（含方法总结和注意事项）
平面镜成像作图常用方法：反射定律法和成像特点法（1）成像特点法 1、确定平面镜的位置例1：如图所示，S′为点光源S在平面镜中的像，请画出平面镜的位置。题目原图：
解：动态显示平面镜成像作图的过程（含方法总结和注意事项）作图步骤：根据像与物的位置确定平面镜的位置：①将像与物的对应点连接（虚线）。 ②作此虚线的垂直平分线，即平面镜的位置。③在平面镜的一侧画上短斜线。
平面镜成像规律作图方法（自主学习素材）
1、光的反射定律：在反射现象中，a .反射线与入射线和法线在同一平面上；b. 反射线和入射线分别位于法线的两侧； c .反射角等于入射角。
2、平面镜成像特点：物体在平面镜里所成的像是正立、等大的虚像；像与物大小相等；像、物到镜面的距离相等；像、物的连线与镜面垂直；
方法作出B的像点B`。④连接这两个对
应点的位置就可以大致画出像的形状和
位置了，如果还画不出来，可以多选几 Nhomakorabea个对应点。
动态作图演示：
（2）根据入射光线和反射光线位置确定平面镜的位置：例3：为了观察井的深度，让与水平面成30度角的一束光能竖直照射到井底，如何放置平面镜？画出其中一条光线的光路图。题目原图
解：动态显示平面镜成像作图的过程（含方法总结和注意事项）作图步骤：①画出物体上A点发出的任意两条光线，并分别画出反射光线。②将反射光线反向延长，并找到交点A`，交点即为物体上A点的像。③画出物体上B点发出的任意两条光线，并分别画出反射光线。 ④将反射光线反向延长，并找到交点B`，交点即为物体上B点的像。
（1）成像特点法
解：动态显示平面镜成像作图的过程

初中物理《平面镜成像作图方法》(共14张)ppt

②线段成像作图 ┎
┎
一.确定线段的端点
A'
B'
二.过两端点分别作镜面的垂线，标上直角符号三.分别截取像距等于物距，标上相等符号四.画虚像——用虚线连接两像点，并标上指示物体方向的箭头
③三角形成像作图
一.确定三角形的顶点
C' A' B'
C
┎ ┎ ┎
B
A
二.过顶点分别作镜面的垂线，标上直角符号三.分别截取像距等于物距，标上相等符号四.画虚像——用虚线顺次连接各顶点
平面镜成像作图方法
1、根据成像原理——光的反射作图
A B
┓
┓
A' B'
2、依据平面镜成像特点作图 ⑴已知物体和平面镜，确定像的位置 ①点成像作图
┎ S'ቤተ መጻሕፍቲ ባይዱ
一、过点S作镜面的垂线，标上直角符号
二、截取像距等于物距，标上相等符号三、画虚像
S
作图的依据：像与物的连线与镜面垂直
像与物到镜面的距离相等平面镜所成的像是虚像
ＢＮＢ'
Ａ'
⑶已知物体和像，确定平面镜的位置 S'是S在平面镜中所成的像，画出平面镜
一.连接物点S和像点S' 二. 作S和S'的垂直平分线，标上直角符号、相等符号三.在垂直平分线像的一侧标上短斜线，确定反射面
如图所示，A' O'是AO在平面镜中成的像，画出平面镜的位置
一.确定像和物的端点
④规则几何图形成像作图
N
M
一.确定图形的各关键点二.过关键点分别作镜面的垂线，标上直角符号三.分别截取像距等于物距，标上相等符号四.画虚像——用虚线顺次连接各关键点

平面镜成像作图方法-PPT

三.分别截取像距等于物距，标上相等符号
四.画虚像——用虚线顺次连接各顶点
大家好
5
④规则几何图形成像作图
N
一.确定图形的各关键点
二.过关键点分别作镜面的垂线，标上直角符号
三.分别截取像距等于物距，标上相等符号
M
四.画虚像——用虚线顺
次连接各关键点
大家好
6
作出物体AB在平面镜中成的像
Ｍ
Ａ
Ａ'
平面镜成像作图方法
大家好
1
1、根据成像原理——光的反射作图
┓┓
A
A'
B
B'
大家好
2
2、依据平面镜成像特点作图 ⑴已知物体和平面镜，确定像的位置
①点成像作图
一、过点S作镜面的垂
线，标上直角符号
S
┎
S' 二、截取像距等于物距，标上相等符号
三、画虚像
作图的依据：像与物的连线与镜面垂直
像与物到镜面的距离相等
平面大镜家好所成的像是虚像
3
②线段成像作图
┎ 一.确定线段的端点
┎
二.过两端点分别作镜面
的垂线，标上直角符号
三.分别截取像距等于物
A'
距，标上相等符号
四.画虚像——用虚线连
B'
接两像点，并标上指示
物体方向的箭头
大家好
4
③三角形成像作图
┎
C
┎
A
┎
B
C'
A' B'
一.确定三角形的顶点
二.过顶点分别作镜面的垂线，标上直角符号
反射光线的反向延长线必过光源所成的像
S

人教版八年级物理4.3-平面镜成像-35张

第三节平面镜成像
塔在水中的倒影
一、平面镜
平的、光滑的、能成像的反射面叫平面镜。
像平静水面
像玻璃面
像漆面地板
想一想，如何看到它本来的样子？
实验步骤：
（1）在桌面上铺一张纸，纸上竖立一块平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置。（可以在玻璃板两边划上等间距刻度）
（2）把一支点燃的蜡烛放在平面镜的前面，可以看到它在玻璃后面的像。（成怎样的像，正立的还是倒立的？后面有像吗？是否能用纸接到像？）
s’
虚像用虚线
光线的反向延长线会聚形成的像叫虚象．
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。
三、平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平
面镜成像的特点作图。
１、作垂线
M A
２、取等距离 A’ ３、画虚像
B
B’
N
四、平面镜的作用： 1、改变光的传播方向
3.为什么要用两个形状和大小完全相同的物体？
是为了比较像与物的大小关系。
4.为什么要用薄玻璃板？
因为玻璃板的前后两个面都可以反射成像。玻璃板越薄，两个像靠得越近，可以看作一个像。
二、平面镜成像原理——虚像
s
s
平面镜成像由光的反射现象形成每个物（发光或反光）点，都有其
对应的虚像点，虚像用虚线。
数 /cm /cm 小关系
面的夹角
1
2
3
㈤分析论证、得到结论
★ 像与物体的大小__相__等__； ★ 像与物体到镜面的距离__相__等__；
★ 像与物体的连线与镜面__垂__直_
★ 像与物左右__相__反__

反射及平面镜成像作图

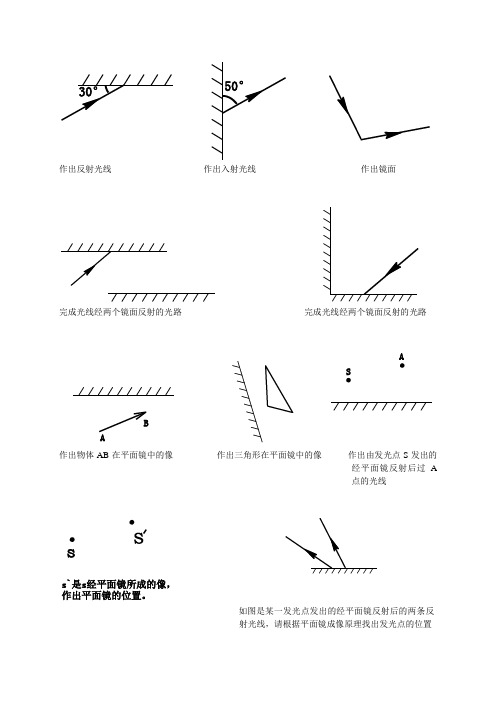

作出反射光线作出入射光线作出镜面完成光线经两个镜面反射的光路完成光线经两个镜面反射的光路AB作出物体AB经平面镜所成的像SA作出物体AB在平面镜中的像作出三角形在平面镜中的像作出由发光点S发出的经平面镜反射后过A点的光线Ss`是s经平面镜所成的像，作出平面镜的位置。

如图是某一发光点发出的经平面镜反射后的两条反射光线，请根据平面镜成像原理找出发光点的位置作出反射光线作出入射光线作出镜面完成光线经两个镜面反射的光路完成光线经两个镜面反射的光路AB作出物体AB经平面镜所成的像SA作出物体AB在平面镜中的像作出三角形在平面镜中的像作出由发光点S发出的经平面镜反射后过A点的光线Ss`是s经平面镜所成的像，作出平面镜的位置。

如图是某一发光点发出的经平面镜反射后的两条反射光线，请根据平面镜成像原理找出发光点的位置水作出光通过潜望镜的光路作出让光垂直射向井底的平面镜的位置作出反射和折射光线并标明反射角空气作出反射和折射光线做出光通过玻璃砖的光路作出光通过三棱镜的光路AB作出物体AB经平面镜所成的像SA作出物体AB在平面镜中的像作出三角形在平面镜中的像作出由发光点S发出的经平面镜反射后过A点的光线Ss`是s经平面镜所成的像，作出平面镜的位置。

如图是某一发光点发出的经平面镜反射后的两条反射光线，请根据平面镜成像原理找出发光点的位置。

物理八年级上册4.3平面镜成像课件(31张PPT)

新知讲解
知识点1 平面镜成像特点
四、实验步骤：移动点燃的蜡烛，重做实验。用直线把每次实验中蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距离，将数据记录在下表中。
新知讲解
知识点1 平面镜成像特点
五、实验数据：
实验次数
1 2 3
蜡烛到平面镜的距离蜡烛的像到平面镜的距蜡烛的像与蜡烛的大小关系
解析：作图方法： 1、作垂线 2、取等距离 3、画虚像
新知讲解
知识点3 平面镜的应用
1.成像
新知讲解
知识点3 平面镜的应用
2. 改变光路
潜望镜
塔式太阳能电站
新知讲解
知识点3 平面镜的应用
例题3 电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不
到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（ B ）
汽车观后镜
弯道观察镜
新知讲解
知识点4 凸面镜和凹面镜
2. 凹面镜对光有会聚作用可以把平行的光会聚在一点上，可以把焦点处发来自的光变成平行光。太阳灶
手电筒、汽车灯、探照灯的反光装置
课后总结
平面镜
反射面是平面的镜叫平面镜，平静的水面也可以看作平面镜
平
面
镜
平面镜成像
成
像
平面镜成像的特点
像和物大小相等像和物到镜面的距离相等像和物的连线垂直于镜面
新知讲解
知识点2 平面镜成像原理及作图
光源发出的发散
光线进入人眼
s
s
经过镜面反射后，人感觉这些光是光线反向延长线的交点S '发出来的。
s'
新知讲解

平面镜成像作图方法

确定物点位置
连接物像连线完成作图
确定像点
确定物体上各点的像点位置
画出像的轮廓线
添加标题
添加标题
连接像点与镜面边缘的直线
添加标题
添加标题
标注像的名称和位置
画出镜面
确定像的位置
连接像和镜面
画出镜面
标出反射光线
连接物像点
确定物点和像点的位置连接物像点，并作垂直平分线在垂直平分线上找到镜面位置画出光线方向，完成作图
03
平面镜成像作图注意事项
镜面与水平面平行
平面镜必须与水平面平行放置
平面镜的反射面应与光线的入射角垂直
添加标题
添加标题
平面镜的镜面应保持清洁透明
添加标题
添加标题
平面镜的成像面应与光线的入射方向相反
光线要画成实线
光线在平面镜上反射时，入射光线和反射光线都应画成实线。入射光线和反射光线的夹角为直角，表示入射角等于反射角。平面镜成像作图时，应将像点与物点用虚线连接，表示像与物的对应关系。像点和物点的连线与镜面垂直，表示像与物关于镜面对称。
物体通过凸面镜的反射光路
物体位于凸面镜的焦点外光线经过凸面镜的反射后，会聚在一点，即物体的像像位于凸面镜的另一侧，且比物体更远离凸面镜像的大小与物体的大小相同，但方向相反
感谢观看
汇报人：XX
标明箭头方向有助于理解成像原理
避免混淆光线方向和像的位置
04
平面镜成像作图实例
物体在平面镜中的像
物体与镜面平行，像与物体等大且与镜面垂直物体与镜面成一定角度，像与物体等大且与镜面垂直物体在平面镜中成虚像，不能用光屏承接物体在平面镜中成像的作图方法：利用平面镜成像规律和对称性进行作图

平面镜成像实验与作图课件

02
实验原理与器材准备
平面镜成像原理
01
02
03
光的反射
平面镜成像基于光的反射原理，光线从物体上反射后，经过平面镜的反射形成虚像。
虚像与实像
平面镜所成的像是虚像，与实像相比，虚像是光线的反向延长线交点，不能用屏幕承接。
像与物等大
平面镜成像时，像与物等大，即物体与像的长度、宽度和高度都相等。
根据实验结果和分析，得出结论并解释其物理意义。
结果分析
根据数据处理结果，分析平面镜成像的规律作图方法讲解
光线追踪法作图步骤
确定物体和镜面的位置
在作图时，首先要确定物体和镜面的相对位置，这是光线追踪法的基础。
追踪光线的路径
从物体上的一个点出发，沿着光线的路径追踪到镜面上，然后按照反射定律从镜面反射出去，最后追踪到光屏上。
02
通过实验验证平面镜成像的虚像性质，以及像与物的距离和位置关系。
掌握平面镜成像作图方法
学习并掌握平面镜成像的光路图和镜像图的作图方法。
掌握利用平面镜成像规律，通过作图求解物体位置的方法。
培养实验操作与观察能力
通过实验操作，培养学生的动手能力和实践能力。通过观察实验现象和数据记录，培养学生的观察能力和分析能力。
课堂知识点回顾总结
01
平面镜成像特点
物体在平面镜中成虚像，像和物体的大小相等，像和物体到镜面的距离
相等，它们的连线与镜面垂直。
02 03
实验方法与步骤
采用玻璃板代替平面镜，通过玻璃板找到像的位置，用刻度尺测量物距和像距，并比较它们的大小关系。改变物体的位置，重复实验，得出普遍规律。
作图方法与步骤
光线追踪法缺点

平面镜成像(45)

(
)
（2）水中倒影 (
)
（3）立竿见影 (
)
（4）杯弓蛇影 (
)
17.太阳灶是用_________ 面镜制成的，它可以使照在表面的太阳光 _________在一点，凹面镜的面积越大会聚的太阳光就越_________ 温度也就越_________，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不_________的环保型能源．
3.在我国古代名著《红楼梦》中有一段“ 刘姥姥照镜子”的故事，刘姥姥看见镜中的自己感到惊奇害怕是因为她不了解 __________造成的；照镜子应用的物理规律是__________。
4. “桂林山水甲天下”，漓江两岸秀美的山峰在
平静的水面清晰地映出“倒影”，它是:
A．山的影子
()
B．山的实像
C．山的倒立的虚像
A：
B：
C：
D：
课堂练习
8. 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。
A、7:25
B、6:35 C、5:25
D、4:35
9 . 人向平面镜走近时，他在镜中的像将：（）
A、变大 B、变小 C、不变
10.一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
13.下图中，M是平面镜，各光路图正确的是:
(
)
14.身高为1.70米的同学距平
面镜1米，那么他在平面镜
中的像高为
米；若他
向远离平面镜的方向移动，
则他在平面镜中的像将
。（填“变大、变小或不变”

4.3平面镜成像(讲义)学生版

人教版八年级物理上册第4章《光现象》第3节平面镜成像讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一平面镜成像的特点及作图★★ 6 6二平面镜成像实验★★ 4 424三球面镜★★ 2 2一、平面镜成像的特点及作图：1.平面镜：表面平整光滑不透明且能够成像的物体叫做平面镜；2.平面镜成像相关名词概念定义：（1）物距：物体到平面镜的距离，用符号u表示；（2）像距：像到平面镜的距离，用符号v表示；（3）实像和虚像：①实像：实际光线会聚点所成的像；②虚像：反射光线反向延长线的会聚点所成的像；（或者折射光线的反向延长线）4.平面镜成像原理：；（反射光线反向延长线的会聚点）5.光路图：如右图；6.成像特点：、、、、；①；②；③；④⑤；注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。

7.作用：成像、改变光路；8.实例及应用：、照镜子、视力表测试、舞蹈室等；9.平面镜成像作图：做物体关于平面镜对称的图形；①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号；②像用虚线画。

【例题1】如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的是（）A．竖直上移玩具鸟B．竖直下移平面镜C．改变平面镜大小D．像与镜间放一小木板【变式1】如图，物体S在平面镜中所成的像为S'。

若在镜后放置一块透明玻璃AB，则像S'将（）A．变亮B．变暗C．不变D．偏离原位置【例题2】舞蹈演员向平面镜方向移动时（）A．像变大，像到平面镜的距离变大B．像的大小不变，像到平面镜的距离变大C．像变小，像到平面镜的距离变小D．像的大小不变，像到平面镜的距离变小【变式2】如图所示，小汐在检查视力，下列说法正确的是（）A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上C．镜中视力表的像到她的距离为2.1mD．小汐远离平面镜1.5m时，她的像向她远离1.5m【例题3】如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近，则（）A．铅笔的像为虚像，且尖端朝右B．笔尖的像移动速度大于笔尾的像移动速度C．经过3s，笔尖的像与笔尾的像相距6cmD．将M逆时针转动45°，铅笔的像竖直且尖端朝上【变式3】如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头方向转动时，铅笔在平面中所成的像将（）A．逆时针转动B．顺时针向右转动C．静止不动D．无法确定【例题4】为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验：
按P73进行。数据记录：
实验序号
1
入射角α
反射角β
2
3
分析上述活动结果可知：
光反射时，反射角的大小等于（等于或不等于）入射角。光反射时，入射光线、反射光线和法线在在（在或不在）平面内。
三线共面：
反射光线、入射光线和法线在同一平面内；
法线居中：反射光线、入射光线分别位于在法线两侧；两角相等：反射角等于入射角。
2、若未知反射面，则先作出入射光线与反射光线的角平分线作为法线，再作与法线垂直的反射面。
注
意
①入射角和反射角都是光线与法线的夹角。
②在画光路图时，光线要画箭头，表示光
的传播方向，法线是人为假想而实际不存在的一条辅助线，作图时用不带箭头的虚线表示。
练习：
2、光线与平面镜镜面的夹角是30°，则反射角是
物体上一点
反射后的光束是发散的，如同是从S′点发出的光线一样。
A′
B′
人眼根据射 A 入眼睛的那部分光线的传播方向和光沿着 B 直线传播的经 O′ 验，看到S′处平面镜好像有一个发光点，这就是S 点的像。
镜面反射
如光照到水面、平面镜表面上发生的反射
漫反射
如光照到课桌、电影屏幕上发生的反射
练习：
1、根据光的反射定律完成下列各图：
B A o
A
o
o
作出反射光线
作出入射光线
B
作出镜面
关键是作出法线。
根据反射定律画光路图的一般步骤为：
1、若已知反射面，则不论是已知入射光线求反射光线，还是已知反射光线求入射光线，都是先作经过入射点的法线，后根据“反射角等于入射角”的原理作出相应的光线。
120° ____，入射光线Βιβλιοθήκη 反射光线的夹角是______。 60°
A
30° A
o
o
0° 3、一束光线垂直射到镜面上，其入射角为______，若
20° 平面镜转过20°，则反射角为_____，反射光线转过 40° ____ 度。
人眼是怎样观察到平面镜成像的呢？平面镜的成像原理你知道吗？
O S C S′
平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
A
A’
虚像用虚线连接！
B N
B’
问题： 1、月亮是光源吗？那她为什么那么明亮呢？ 2、为什么我们能看到自身不发光的物体呢？
3、平面镜为什么能成像呢？
带着这些问题人们一起探究：
义务教育课程标准实验教科书（苏科版）
角反射器作图
A B O
C D
O'
第三章
光现象
五、光的反射
1PK1棋牌公社官网编辑整理
现象：
光射到物体的表面时，有一部分光会被物体表面反射回来，这种现象叫做光的反射。与光反射有关的几个术语：
N A B
三线 M N
两角
一点
对于光的反射你有什么想要探究的呢？
光反射时是否有一定的规律呢？
猜一猜：
1、什么情况下入射光束与反射光束重合？ 2、当入射光束从与反射光束重合的位置偏转一定的角度时，反射光束的方向怎样变化？它们可能有什么关系？ 3、在斜射时，入射光束、反射光束是否在同一平面内？
镜面反射与漫反射
两种反射对比
反射光线集中，光强，光反射光线分散，各个方照射范围小。向都有反射光线，光柔和。不论是镜面反射还是漫反射，都遵循光的反射定律。
镜面反射与漫反射的应用
有时我们会感到黑板反光，这是由于黑板发生的是镜面反射，字发生的是漫反射。
雨过天晴的夜晚：对着月亮走，亮 (亮/ 暗)的是水，暗 (亮/暗)的是干地；背对着月亮走，暗干地。 (亮/暗)的是水，亮 (亮/暗)的是
