电学综合计算题(含答案)30道题1.研究表明，有些金属电阻的阻值会随温度变化而变化。
利用这一特性可以制成金属电阻温度计，用来测量高温。
在电路中，电流表量程为15mA，电源电压为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头。
在t≥℃时，金属电阻阻值Rt随温度t变化的关系为Rt=100+0.5t（单位为Ω）。
1) 如果要在温度为℃时测量，使电流表恰好达到满量程，即电流为15mA，则滑动变阻器R′接入电路的阻值为多少？2) 保持(1)中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率是多少？3) 如果把电流表的电流刻度盘换成对应的温度刻度盘，温度刻度的特点是什么？2.XXX画出了家里电吹风的电路图。
当开关S1闭合时，电吹风吹冷风；当S1和S2同时闭合时，电吹风吹热风。
XXX觉得有问题，认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏。
电吹风机的铭牌如图所示。
1) 你认为XXX应该把哪个开关移到干路上，才能符合安全要求？为什么？2) 电吹风正常工作且吹热风时，流过电热丝的电流是多少？3) 电热丝R的阻值是多少？（电热丝的阻值随温度变化，不计）3.某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。
根据设计，该发热体用36V电压供电，发热功率为200W（设电能全部转化为内能）。
1) 为什么电发热体不采用220V电压而用36V电压供电？2) 采用36V电压供电，电发热体需要自制。
现决定用镍铬合金丝绕制，绕制成的电发热体正常工作时的电阻应为多少？3) 同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值，用它制成发热体后，实际功率却小于设计的要求。
经检查，电压正常。
请猜想产生这种情况的原因可能是什么？没有接入电路．求：1）加热电阻R1的功率是多少？2）限流电阻R2的功率是多少？3）当食物温度达到103℃时，电路中的电流是多少？4）若手动开关S1一直保持闭合状态，电路中的电流和总功率分别是多少。
电学综合测试卷一、选择题(本大题共15个小题，共33分。
1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上的选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(D)A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针(第1题图)(第2题图)(第3题图) 2．如图所示，闭合开关后两灯均能发光，则(B)A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙为电流表 D．甲、乙为电压表3．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。
闭合开关后，电路可能发生的现象是(C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(D)A B C D5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(B)A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路6．如图是家庭电路示意图，下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(B)A B C D8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大9．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大(第8题图)(第9题图)(第10题图) 10．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C) A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V11．下列做法中符合安全用电要求的是(C)A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝12．如图所示，电源电压6 V保持不变，R1＝10 Ω。
专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。
【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。
2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。
【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

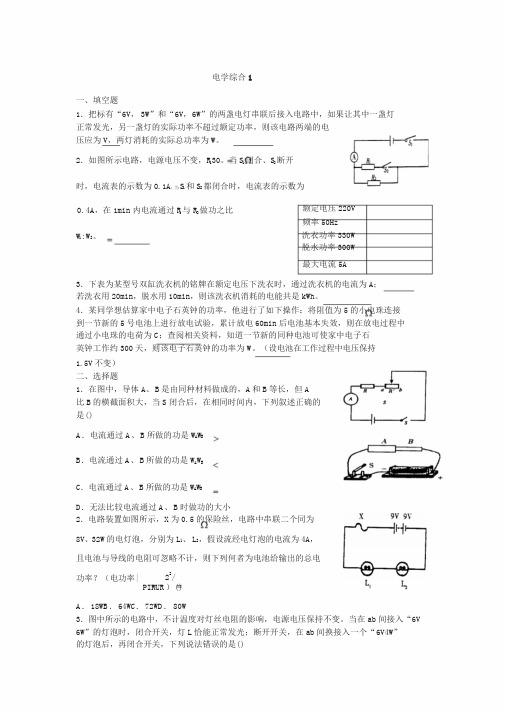

电学综合1一、填空题1．把标有“6V，3W”和“6V，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为V，两灯消耗的实际总功率为W。
2．如图所示电路，电源电压不变，R130。
当S1闭合、S2断开时，电流表的示数为0.1A；当S1和S2都闭合时，电流表的示数为0.4A，在1min内电流通过R1与R2做功之比额定电压220V频率50HzW1:W2。
洗衣功率330W脱水功率300W最大电流5A3．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为A；若洗衣用20min，脱水用10min，则该洗衣机消耗的电能共是kWh。
4．某同学想估算家中电子石英钟的功率，他进行了如下操作：将阻值为5的小电珠连接到一节新的5号电池上进行放电试验，累计放电60min后电池基本失效，则在放电过程中通过小电珠的电荷为C；查阅相关资料，知道一节新的同种电池可使家中电子石英钟工作约300天，则该电子石英钟的功率为W。
（设电池在工作过程中电压保持1.5V不变）二、选择题1．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是()A．电流通过A、B所做的功是W A W BB．电流通过A、B所做的功是W A W BC．电流通过A、B所做的功是W A W BD．无法比较电流通过A、B时做功的大小2．电路装置如图所示，X为0.5的保险丝，电路中串联二个同为8V、32W的电灯泡，分别为L1、L2，假设流经电灯泡的电流为4A，且电池与导线的电阻可忽略不计，则下列何者为电池给输出的总电功率？（电功率| 22/PIRUR）()A．18WB．64WC．72WD．80W3．图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。
当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是()A．灯L将变亮B．灯L将变暗C．换接的灯可能烧坏D．电路总功率要变小4．如图所示的电路，电源电压恒定不变，灯L1的规格为“6V12W”，只闭合S1时，L1正常发光；再闭合S2时，灯L2也正常发光，同时电流表的示数变化了0.5A。
高中电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流方向的描述，正确的是：A. 正电荷的定向移动方向B. 电子的定向移动方向C. 正电荷的定向移动方向与电子的定向移动方向相反D. 电子的定向移动方向与电流方向相同2. 电阻的单位是：A. 欧姆B. 伏特C. 瓦特D. 库仑3. 欧姆定律表明：A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比4. 并联电路中，各支路的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比5. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比6. 电容器的电容大小与以下哪个因素无关？A. 电容器两极板间的距离B. 电容器两极板的面积C. 电容器两极板间的介质D. 电容器的电压7. 电感器的自感系数与以下哪个因素无关？A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 通过线圈的电流8. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的一半C. 有效值等于峰值的根号2倍D. 有效值等于峰值的根号2分之一9. 电磁感应现象中，感应电动势的方向与以下哪个因素有关？A. 磁场的方向B. 导体的运动方向C. 磁场的方向和导体的运动方向D. 导体的电阻10. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电热器二、填空题（每题2分，共20分）1. 电流的国际单位是______。
2. 电阻的国际单位是______。
3. 欧姆定律的公式是______。
4. 并联电路的总电阻与各支路电阻的关系是______。
5. 串联电路的总电压与各电阻电压的关系是______。
6. 电容器的电容公式是______。
7. 电感器的自感系数公式是______。
8. 交流电的频率与周期的关系是______。
2022年中考物理真题《压轴挑战》分类汇编（原卷版）挑战02单选题（电学综合29题）1．（2022•新疆）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R t为热敏电阻。
在0℃～80℃的范围内，电压表的示数U随热敏电阻的温度t变化的关系如图乙所示。
已知当温度t由10℃升高到30℃的过程中，热敏电阻R t的阻值变化了20Ω，则温度t由30℃升高到50℃的过程中，热敏电阻R t的阻值变化情况是（）A．阻值减小且阻值变化量小于20ΩB．阻值减小且阻值变化量大于20ΩC．阻值增大且阻值变化量小于20ΩD．阻值增大且阻值变化量大于20Ω2．（2022•临沂）图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。
闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。
下列判断正确的是（）A．小灯泡的额定功率为0.625WB．电路的最大总功率为1.2WC．小灯泡的灯丝阻值越来越小D．R的阻值变化范围为20Ω～8Ω3．（2022•自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的4．（2022•随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。
为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。
电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。
下列说法中正确的是（）A．当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力B．当检测区没有油桃时，电路中的电流最大C．检测区油桃质量越大，电路中的总功率越大D．检测区油桃质量越小，电压表的示数越大5．（2022•邵阳）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I﹣U关系图象B．当电源电压为4V时、电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 6．（2022•苏州）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
《电学综合计算题2》一、计算题1.如图所示，是一个照明系统模拟控制电路。
已知电源电压，定值电阻滑动变阻器上标有“”字样，为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于，当两端电压低至时，控制开关自动启动照明系统不考虑控制开关对虚线框内电路的影响。
利用该装置可以实现当光照度低至某一设定值时，照明系统内照明灯自动工作。
标有“”字样的照明灯，正常工作时的电流为多大？闭合开关S，将滑片P移至b端，求为多少？要使，则接入电路的电阻应调为多大？若环境的光照度降至时能保持5min不变，求这段时间内消耗的电能。
本系统可调的最小值是______lx。
2.随着精准扶贫政策的落实，小红家正在新建楼房。
他看到工人师傅用如图所示的装置，把220kg建筑材料匀速提升到3楼地板上用时20s。
楼层高3m，电动机的铭牌如下表，求：装置中电动机正常工作时的电流。
拉力F所做的功。
该装置的效率。
3.如图为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。
为热敏电阻，阻值随温度升高而减小。
、、均为电热丝，且闭合开关、，电热器开始加热。
控制电路中，电磁铁的上端是______极。
加热时，动触点a与上方静触点b，c接通，工作电路的总功率是多少？电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图所示。
当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻的阻值是多少？保温状态下，的功率为64W，则工作电路30s消耗的电能是多少？4.如图甲是一款便携式电火锅，图乙是其简化电路图。
均为电热丝，电火锅有加热和保温两个挡，加热功率为440W，保温功率为110W。
加热挡工作时，电路中的电流是多少？电热丝的阻值是多少？若不计热量损失，该电火锅正常工作，把质量为初温为的水加热到，需要多少秒？水5.如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：养生壶正常工作的电阻。
高中电学综合试题及答案一、选择题1. 电流通过导体时，导体内部的电子会：A. 静止不动B. 以光速移动C. 以一定速度移动D. 以接近光速移动答案：C2. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为：A. I = V/RB. I = R/VC. V = I * RD. V = R / I答案：A3. 以下哪个不是电容器的特性？A. 能够储存电荷B. 能够储存能量C. 能够导电D. 两极板间存在电场答案：C4. 电感器在交流电路中的作用是：A. 阻碍电流的变化B. 增大电流C. 减小电压D. 导电答案：A5. 串联电路中，总电阻等于各个电阻的：A. 和B. 差C. 积D. 倒数之和答案：A二、填空题6. 法拉第电磁感应定律表明，当磁场中的磁通量发生变化时，会在导体中产生_______。
答案：感应电动势7. 电容器的单位是_______，符号为_______。
答案：法拉，F8. 电路中，电阻的单位是_______，符号为_______。
答案：欧姆，Ω9. 电流的国际单位是_______，符号为_______。
答案：安培，A10. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是_______。
答案：伏特，V三、简答题11. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和。
12. 什么是电容器的充放电过程？答案：电容器的充放电过程是指电容器在电路中储存和释放电荷的过程。
当电容器充电时，电子从电源流向电容器的一极，而另一极则积累正电荷；放电时，储存的电荷通过电路释放。
四、计算题13. 有一个串联电路，包含两个电阻，R1 = 100Ω，R2 = 200Ω，电源电压为24V。
求电路中的总电阻和电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，电流I = V / R_total = 24V / 300Ω = 0.08A。
电学综合测试题一、选择题1. 电流的单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特2. 电阻的计算公式是（）。
A. R = V/IB. R = I^2/VC. R = V^2/ID. R = I/V^23. 交流电与直流电的主要区别在于（）。
A. 电流的方向B. 电流的大小C. 电流的频率D. 电流的相位4. 法拉第电磁感应定律表明，感应电动势的大小与（）成正比。
A. 磁场强度B. 导线长度C. 磁通量的变化率D. 电流的大小5. 在一个闭合电路中，如果电阻增加，电流的变化是（）。
A. 增加B. 减少C. 不变D. 可能增加也可能减少二、填空题1. 欧姆定律的公式是______________________。
2. 电流通过导体时会产生热量，这种现象称为______________________。
3. 电容器的主要功能是储存______________________。
4. 交流电的有效值是其最大值的______________________倍。
5. 电磁波的传播不需要______________________。
三、简答题1. 请简述基尔霍夫电流定律和基尔霍夫电压定律。
2. 什么是交流电的频率和周期？3. 电磁感应是如何产生的？请举例说明其应用。
四、计算题1. 一个电阻为10欧姆的电阻器接在20伏特的直流电源上，求通过电阻器的电流。
2. 一个电容器的电容为200微法拉，当接在频率为50赫兹的交流电源上时，求电容器的电抗。
3. 一个交流电路中，电阻为50欧姆，感抗为30欧姆，求电路的总阻抗。
五、实验设计题设计一个实验来验证法拉第电磁感应定律，并说明实验的步骤、所需材料和预期结果。
六、论述题论述电力系统中线损的原因及其减少方法。
七、综合应用题一个家庭电路中，有一个功率为1000瓦的电热水器，一个功率为200瓦的电视机，以及一个功率为100瓦的冰箱。
如果电源电压为220伏特，求：1. 各个电器的电流是多少？2. 如果这些电器同时工作，总电流和总功率是多少？3. 假设电费为每千瓦时0.5元，这些电器连续工作8小时的电费是多少？请注意，以上题目仅供参考，实际测试题应根据具体的教学大纲和学生的学习水平进行调整。
初中电学综合试题及答案一、选择题（每题3分，共30分）1. 电路中，电流的流动方向是：A. 从电源的正极出发，经过用电器，回到电源的负极B. 从电源的负极出发，经过用电器，回到电源的正极C. 从电源的正极出发，经过用电器，再回到正极D. 从电源的负极出发，经过用电器，再回到负极答案：A2. 电阻的单位是欧姆，用符号表示为：A. ΩB. mΩC. kΩD. A答案：A3. 以下哪个选项是串联电路的特点：A. 各处电流相同B. 各处电压相同C. 各处电阻相同D. 各处功率相同答案：A4. 并联电路中，各支路电压的关系是：A. 各支路电压相等B. 各支路电压不等C. 各支路电流相等D. 各支路电流不等答案：A5. 电功率的计算公式是：A. P = UIB. P = I^2RC. P = U^2/RD. P = U^2/I答案：A6. 家庭电路中，保险丝的作用是：A. 连接电路B. 保护电路C. 照明D. 装饰答案：B7. 欧姆定律描述的是电压、电流和电阻之间的关系，其公式为：A. U = IRB. I = U/RC. R = U/ID. U = I^2R答案：A8. 电能表是用来测量的：A. 电功率B. 电能C. 电热D. 电势答案：B9. 以下哪个选项是并联电路的特点：A. 各支路电流相同B. 各支路电流不等C. 各支路电压不等D. 各支路电阻相同答案：B10. 电流通过导体时产生的热量与电流的平方成正比，与电阻成正比，与通电时间成正比，这个规律称为：A. 焦耳定律B. 欧姆定律C. 基尔霍夫定律D. 法拉第电磁感应定律答案：A二、填空题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流的比值称为该导体的_______。
答案：电阻2. 电路中，如果电流的流动方向与电子的流动方向相反，则电流的方向为_______。
答案：正极到负极3. 电容器是一种能够储存_______的电子元件。
电学综合题2一、计算题1、在如图所示的电路中，电源两端的电压为6V 保持不变，电阻R 1=4Ω。
当开关闭合后，电压表示数为4V 。
求： （1）电流表的示数。
（2）电阻R 2的阻值。
（3分）2、如图所示，R=30Ω，R=10Ω，S 闭合后，安培表的示数为0.4A 。
求：(1)电源电压是多少？ （2）通过的R 的电流是多少安？ （3）干路的电流强度是多少安？3、如图所示的电路中，电阻R 1的阻值为20Ω，电源电压不变。
当S 1、S 2断开，S 3闭合时，电流表的示数为0.45A ；S 1断开，S 2、S 3闭合时，电流表的示数为0.75A 。
求： （1）电源电压为多少? （2）R 2的阻值为多少?（3）S 2、S 3断开，S 1闭合时，加在电阻R 1两端的电压为多少?4、如图21所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R 是热敏电阻，其阻值随温度变化关系如下表所示。
已知继电器的线圈电阻Ro=15Ω，左边电源电压为6V 恒定不变。
当继电器线圈中的电流大于或等于l5mA 时，继电器的衔铁被吸合，右边的空调电路正常工作。
(1)请简要说明该自动控制装置的工作原理。
(2)计算说明该空调的启动温度是多少?(3)为了节省电能，将空调启动温度设定为25℃，控制电路中需要再串联一个多大的电阻?(4)改变控制电路的电阻可以给空词设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
5、在如图所示的电路中，电源电压为18V 不变，滑动变阻器R2上标有“20Ω 2A ”的字样，闭合开关S 后，电流表的示数为1A ，电压表的示数为4V 。
求： （1）、电阻R1的阻值。
（2）、电路中的最小电流。
（3）、在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。
6、在图11所示的电路中，电阻R 1的阻值为10欧，滑动变阻器上标有“20Ω 2A ”字样，电源电压为7.5伏且不变。
闭合电键S ，电流表A 的示数为0.5安。
求： ① 电阻R 1两端的电压。
② 电阻R 2接入电路的电阻阻值。
③ 当移动滑动变阻器的滑片P 时，电流表A 示数的范围。
7、在如图所示的电路中，电源电压为3V 。
闭合开关S ，电流表A1的示数为0.9A ，电流表A2的示数为0.3A ，计算（1）通过R1的电流是多少安？ （2）R2的阻值是多少欧姆？（3）当把R1、R2串联后接在原电源两端，电路中电流为多少安？8、如右图所示电路，电源电压保持不变，R 1=4Ω，R 2=6Ω。
（1）开关S1断开、S2闭合时，电流表示数为1.5A ，求电源电压； （2）开关S1、S2都断开时，求电流表的示数；（3）开关S1、S2都闭合时，电流表示数为2A ，求R 3的阻值。
（6分）9、在如图所示的电路中，R 1、R 2为两个阻值相等的电阻。
闭合电键S 前，电流表A2的示数为0.3安，R 1消耗的功率为0.9瓦。
求： （1）电阻R 1两端的电压。
（2）电阻R 1的阻值。
（3）电源电压。
（4）闭合电键S 后，电流表A1、A2的示数。
10、如图所示的电路，电压表的示数为2V ，电流表的示数为1A ，电路中的电源电压为5V ，则R2的电阻为多少。
11、如图所示，电源电压不变，R 1=5Ω，R 2=10Ω，当S1， S2均断开时，V 的示数为6V ，A 的示数为0.2A ，求 （1）电阻R 3的阻值和电源电压；（2）当S1、S2均闭合时，电流表和电压表的示数。
12、一只小灯泡，正常工作电压是4伏，正常工作电流是0.25安，现用6伏的电源为其供电，要使小灯泡正常工作，需要给它串联一个多大的电阻？（3分）13、 如图所示的电路中，电阻R1的阻值为10Ω。
闭合电键S ，电流表A1的示数为0.3A ，电流表A 的示数为0.5A.求 (1)通过电阻R2的电流. (2)电源电压. (3)电阻R2的阻值14、在图14所示的电路中，电阻R 1的阻值是5Ω，干路中的电流I 是0.5A ，电阻R 2两端的电压是2V 。
求：（1） 通过R 1的电流；（2）通过R 2的电流；（3）R 2的阻值。
15、在图12-13所示的电路中，电阻R1的阻值为10Ω．闭合电键S ，电流表Al 的示数为0.3A ，电流表A 的示数为0.5A ．求： （1）通过电阻R2的电流． （2）电源电压． （3）电阻R2的阻值．16、如图所示电路中，电阻R 1的阻值是20Ω，闭合开关S ，电流表A1的示数为0.3A ，电流表A 的示数为0.5A,求：(1）通过电阻R2的电流; (2) 电源电压； (3）电阻R2的阻值.17、如图12-14所示的电路，电源电压为12V 且保持不变．R1＝6Ω，R3＝4Ω，当S1、S2均断开时，电流表的示数为1.2A ．求： （1）R2的阻值；（2）当S1、S2均合上时，电流表和电压表的示数； （3）仅合上S1时，电流表、电压表的示数．18、有的小汽车前排座椅中安装有高低温档的电加热器，其工作原理相当于如图所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A ，求： （1）R1两端的电压； （2）通过R2的电流。
19、在如图所示电路中，R1=20Ω，当开关S ，S1合上时电流表示数为0.3A ，当开关S 合上、S1断开时电流表示数为0.1A ，求R2的阻值。
20、如图所示电路,电阻R 1=5Ω，电阻R 2=20Ω，当开关S 闭合后,电流表的示数为0.4A,求:（1）两电阻串联在电路中的等效电阻是多少？ （2）电压表的示数是多少？21、如图10所示，电源电压为6V 。
闭合开关S，电压表示数为4V ，电流表示数为0.4A ．求：(1）电压表的示数；(2 )R 1、R 2的阻值．22、下图为高温高压蒸汽消毒锅自动测定锅内温度的电路原理图．其中 R0为定值电阻，阻值为5Ω．A 为温度指示表(实质是一只量程为0～0.6A 的电流表) ，RX （测温探头）为热敏电阻(其电阻值随锅内温度的变化而变化)．关于热敏电阻的阻值与温度的对应关系如下表所示：应的电阻值(1)若锅内温度为75 oC时电流表的示数为0.24A ．求电源的电压U ．(2)若锅内温度为125 oC 时电流表的示数为0.6A ．求此时热敏电阻RX 的阻值．23、从2011年5月11日起，执行酒驾重罚新规定。
交警使用的某型号酒精测试仪的工作原理相当于图19所示。
电源电压恒为9 V ，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。
使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V 。
求：(1)电压表的示数为8V 时，电流表的示数为多少?(2)电压表的示数为8V 时，滑动变阻器R1的电阻值为多少?(3)调零后，R1的电阻保持不变。
某驾驶员对着测试仪吹气10 s ，若电流表的示数达到0.3A ，表明驾驶员醉驾，此时电压表的示数为多少?24、为防止酒驾事故的出现，酒精测试仪被广泛应用。
有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。
当酒精气体的浓度为0时，R 1的电阻为60 Ω。
在图21乙所示的工作电路中，电源电压恒为8V ，定值电阻R 2=20Ω。
求： (1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；(2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml ，当电流表的示数为0.2A 时，试通过计算判断被检测者是否酒驾。
25、某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图13所示。
图中A 为金属片，B 为金属板，R 1=24Ω, R 2是最大值为72Ω的滑动变阻器，电源电压为12V 不变。
问：⑴图中的重量表应该用什么电表改装？R 1的主要作用是什么？⑵当金属片A 上放重物、开关S 闭合时，请说明电子秤称量物体重量的原理。
⑶当称量物体重量达到最大值时，R 2两端的电压是多少？26、为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示．其中定值电阻R 0=5Ω，电源电压恒为4.5V ，R 是固定的、竖直放置的硬电阻棒、总长为30cm ，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比，金属杆cd 和MP （右端P 是滑片）与电路接触良好，电阻不计． ⑴ R 0在电路中的作用是 ．⑵ 当被测身高增加时，电压表的示数 （变大/变小/不变）． ⑶ 小强和小明分别用该测量仪测量时，电流表示数分别为0.3A 和0.5A ，已知小强的身高为170cm ，则小明的身高为多少？27、图甲和图乙是利用热敏电阻来测量温度的原理图。
电源电压均为20V 且保持不变，定值电阻R0的阻值为30Ω．则：(1)图甲中电流表的示数为0．3A 时，热敏电阻两端的电压和消耗的功率分别是多少？(2)图乙中电压表的量程为0—15V ，热敏电阻R 的阻值随温度的变化关系如图丙所示，试求此电路能测量的最高温度．28、小明设计了如图15所示的实验装置来探究不同物体在木板上所受摩擦力的大小。
将物体放置在水平的长木板上，物体与木板表面粗糙程度不变，导电性能良好的弹簧其右端与物体及滑动变阻器R 1滑片P 相连（不计滑片与滑动变阻器线圈间的摩擦；滑动变阻器的阻值随长度均匀变化；探究过程中，滑片P 始终在a 、b 间），弹簧的左端固定在墙壁上。
当木板沿箭头所示的方向匀速运动时，物体和木板间发生相对滑动，物体处于平衡状态时，电流表的示数稳定不变，物体和木板间的摩擦力也不变。
换用质量不同的物体，重复上述实验，发现电流表的示数随所放置物体的质量的变化而变化，不同物体所受的摩擦力f 不同，滑动变阻器R 1的阻值也不同。
若物体所受摩擦力f 与滑动变阻器R 1的阻值的关系如图16所示，电流表的量程为“0~0.6A ”，电源电压为3V 。
问：（1）当滑动变阻器的滑片P 指向b 端时，为了保护电流表不致损坏，电阻R 0的阻值至少为多大？ （2）若电阻R 0的阻值为10Ω，某一物体在木板上处于平衡状态时，电流表的示数为0.2A ，该物体所受的摩擦力是多少？（3）当电路中电流表的示数变大时，不同的物体所受的摩擦力发生了什么变化？29、（10年安徽蚌埠二中）有一种测量人体重的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板和压力杠杆ABO 、压力传感器R （一个阻值可随压力大小而变化的电阻器），显示体重的仪表G （其实质是电流表），其中AO ︰BO=5︰1。
已知压力传感器的电阻与其所受压力的关系如下表所示：设踏板的杠杆组件的质量不计，接通电源后，压力传感器两端的电压恒为4.68V 。
