AC97和HD声卡规范简介和前置音频接口的连接跳线

英特尔AC97前置音频接口的规范要点英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97与HD Audio前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。

如果取下后不连接前置音频线，后置就没有音频信号输出。

②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 模拟音频电路的地线。

3 AUD_MIC_BIAS 麦克偏置。

5 AUD_FPOUT_R 输出音频信号至前置右声道。

6 AUD_RET_R 音频信号从前置右声道返回。

9 AUD_FPOUT_L 输出音频信号至前置左声道。

10 AUD_RET_L 音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。

插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。

与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。

下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。

主板前置声卡跳线安装和系统设置方法
首先解释一下所谓的板载声卡，实际上无论AC97还是HD芯片，都不能叫作声卡，其实这颗芯片是用做解码，真正在工作的还是CPU来处理的。

由于主板生产制程的要求，很多主板主芯片不再支持与AC97芯片搭配，必须用HD芯片来搭配，这是硬性规定。

仔细看一楼的网友会知道真正的接法AC97和HD还是有区别的。

那麽AC97和HD声卡前置真正的区别在那里呢？实际就在插入音频线、麦克风线有侦测提示而已。

如果机箱提供了HD专用的插座，一插就可以了，而且有提示，但实际上目前市面上的还是AC97声卡的接线，下面教如何用机箱自带AC97线接到HD声卡的前置座上。

一、主板前置音频线AC97接HD883芯片音频座方法：
按照下面的图示接，方便简单：
1-3：麦克风
2、4：接地
5、9：输出
AC97线的接法，只接缺口对面的一排线分别是：L音频输出、空、R音频输出、MIC1、MIC2；地线接缺口一行的最右：
二、系统里面的设置:
点击"音频 I/O"，点击下图画圈位置：
如下图照勾：
这时前置音频输出就有声音了！。

AC97与HD Audio前置音频衔接针脚界说1.AC’97的前置音频接口界说和衔接①.主板前置音频衔接座和针脚界说,如下图：在衔接前置音频之前,主板的前置音频衔接座的5和6,9和10针上面有跳线帽短接,衔接前置音频线时须要取下.假如取下后不衔接前置音频线,后置就没有音频旌旗灯号输出.②.前置音频面板的插座一般情形下,相符AC97尺度的前置音频衔接线至少有7根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 模仿音频电路的地线.3 AUD_MIC_BIAS 麦克偏置.5 AUD_FPOUT_R 输出音频旌旗灯号至前置右声道.6 AUD_RET_R 音频旌旗灯号从前置右声道返回.9 AUD_FPOUT_L 输出音频旌旗灯号至前置左声道.10 AUD_RET_L 音频旌旗灯号从前置左声道返回.还有把5/6和9/10各自归并为一根线,同时5/6和9/10又经由过程导线衔接,共5线7个插针的.也可以以为相符AC97尺度.因为5/9是输出到前置耳机,6/10是经由过程耳机插座的常闭开关返回再衔接到后置音频输出插座.当没有插前置耳机时,音频旌旗灯号经耳机插座返回到后置音频输出,后置音箱输出声音.插前置耳机后,插座的常闭开关断开,音频旌旗灯号不克不及返回到后置音频输出,后置音箱无声音输出.尺度的7线衔接是前后置音箱不克不及同时应用.假如是5线7针的,因为5/6和9/10经由过程导线短接,音频旌旗灯号不再经耳机插座开关返回,所以前后置音箱可同时应用.③.前置音频的衔接AC’97尺度中划定了前置音频接线规矩,并给出示意图：下面是现实接线图例：2.HD Audio的前置音频接口界说和衔接①.主板前置音频衔接座和针脚界说,如下图：HD Audio为了在衔接针座方面与AC’97兼容,仍然采取2X5的插针座.与AC’97不合的是撤消了5/6,9/10的跳线帽,别的针脚界说和名称也不雷同.下面是HD Audio与AC’97的针脚界说比较：从上面的比较表可以看出,10个针脚里第1.2.3.5.9固然名字有所变更,其功效没有转变.仍然是用于音频输入/输出的.AC97划定1.3针是麦克输入,HD划定是模仿音频口1的阁下声道,即可用于音频输入,也可用于音频输出.所以,1.3针仍可衔接麦克输入.5针和9针仍然是输出给前置耳机音频旌旗灯号,与AC 97的界说雷同.是以,AC 97前置面板的1.2.3.5.9针插在HD Audio插座上是没有问题的.②.前置音频面板的插座:从上面的比较图可以看出HD Audio采取的前置音频插座与AC 97完整不合.AC 97声道常闭开关,以便于前后置音频切换.HD Audio采取的是自力常开开关,用于感知装备拔出.③.前置音频的衔接HD Audio尺度划定了前置音频的衔接,同时给出衔接参考图：下面是HD Audio前置音频线和AC 97前置音频线衔接在主板HD Audio接线座的实例图：今朝,设置装备摆设AC 97前置面板的机箱较多,设置装备摆设HD Audio前置面板的较少.HD Audio的主板可以搭配AC 97前置面板的机箱,按上图的衔接没有问题.但是前置耳机和麦克会没有声音输入.这是因为HD Audio请求音频插座必须是带有感知装备用的自力开关,而AC 97的音频插座没有这个自力的开关,不克不及感知耳机和麦克拔出,所以耳机和麦克没有声音.CODEC芯片设计时斟酌到这个问题,解决方法是经由过程音频掌握面板软件“禁用前置面板插孔检测”,封闭前置面板的感知功效,就能正常听到声音.如Realtek ALC883/885/888声卡：本身的仲裁者机箱,前置音频衔接线是7线7针AC97尺度.而我的主板是HD Audio 接线座（主板的前置音频衔接座的5和6,9和10针上面没有跳线帽短接）,假如不勾选“禁用前面板插孔检测”,开机后,把耳机拔出机箱前置音频插孔,没有声音.假如勾选“禁用前面板插孔检测”,把耳机拔出机箱前置音频插孔,有正常的声音,后面拔出的喇叭也同时有正常的声音.呵呵！留意：新款仲裁者机箱,前置音频衔接线有两条：一条是7线7针AC97衔接线,另一条是9线9针HD AUDIO 衔接线.机箱面板上的两个插孔是两用的,可实现AC97尺度,也可实现HD AUDIO尺度.前置音频线英特尔对前置音频电缆做了明白的规范.为了削减串扰.旌旗灯号衰减和电磁耦合干扰,请求前置音频线采取屏障线.因为麦克旌旗灯号是低电平旌旗灯号,并且对噪声很迟钝,屏障对于麦克线尤为主要.尺度建议前置音频线长度在18英寸以内.下面是尺度中有关前置音频线的规矩图示：今朝在国内的机箱里很少看到有相符Intel尺度的前置音频线.大部分是无屏障的排线,这种排线因为抗干扰才能差,必定下降声卡的音质.特殊是HD Audio,影响更大.所以设置装备摆设HD Audio后,最好选择设置装备摆设尺度音频线的机箱.拜见下图：AC97的前置插头改为HD Audio主板上前置音频插座的第4脚在AC97规格是给模仿音频功放供给+5V供电的,在HD Audio规格里改为PRESENCE#旌旗灯号.这个PRESENCE#旌旗灯号是前置面板插头插到主板的前置音频插座上的感知旌旗灯号,低电平（0）有用,并把旌旗灯号送给BIOS,让BIOS知道已经插上前置音频插头.所以前置音频插头的第4针与第2针衔接接地.当插头插到插座上时,PRESENCE#旌旗灯号变成低电平,BIOS知道衔接了前置音频插座.声卡驱动装配后,从BIOS那边知道前置音频面板已衔接.假如没有插,PRESENCE#旌旗灯号是高电平,通知BIOS,没有插前置.如今大部分机箱的前置音频面板是AC97的,第4针是空的.所以插在主板的前置音频插座上,不克不及使PRESENCE#旌旗灯号变成低电平.BIOS以为没有插上前置音频插头.从上面讲述的道理来看,只要在BIOS里把PRESENCE#旌旗灯号改为低电平（0）,就可以兼容AC97前置音频插头.今朝有些主板的BIOS已经做成与AC97兼容.HD Audio还请求前置音频插口是带拔出感知开关的.可以感知音频插头拔出和铲除,Codec芯片有一个SENSE_SEND旌旗灯号线,发出插口感知旌旗灯号,同时还有SENSE_RETURN旌旗灯号线用来吸收插口的感知旌旗灯号.SENSE_SEND旌旗灯号线只有一根,SENSE_RETURN旌旗灯号线有多根.前置音频有两个插口,所以前置的SENSE_RETURN旌旗灯号线有两根.SENSE_SEND旌旗灯号对应前置音频插座的第7针, SENSE_RETURN旌旗灯号对应第6.10针.SENSE_SEND旌旗灯号和SENSE_RETURN旌旗灯号经由过程导线衔接到音频插口的感知开关上.当插头拔出时感知开封闭合,SENSE_SEND旌旗灯号线与SENSE_RETURN旌旗灯号短接,从而感知到有插头拔出.插头拔出的感知是经由过程声卡驱动的治理面板掌握的.是以,兼容AC97的HD Audio驱动,必定要有开启.封闭前置插口探测功效的选项.。

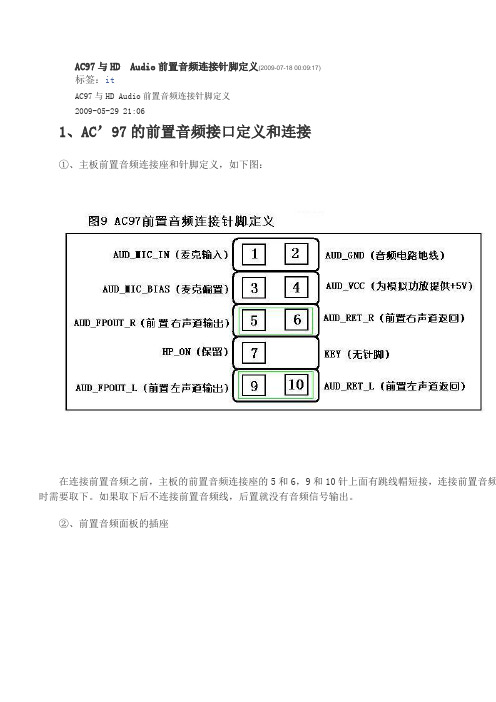

AC97与HD Audio前置音频连接针脚定义(2009-07-18 00:09:17)标签：itAC97与HD Audio前置音频连接针脚定义2009-05-29 21:061、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频时需要取下。

如果取下后不连接前置音频线，后置就没有音频信号输出。

②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 模拟音频电路的地线。

3 AUD_MIC_BIAS 麦克偏置。

5 AUD_FPOUT_R 输出音频信号至前置右声道。

6 AUD_RET_R 音频信号从前置右声道返回。

9 AUD_FPOUT_L 输出音频信号至前置左声道。

10 AUD_RET_L 音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。

也可认为符合AC97标准。

因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音输出插座。

当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。

插前置机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。

标准的7线连接前后置音箱不能同时使用。

如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。

与AC’97不同的是取消了5/ 9/10的跳线帽，另外针脚定义和名称也不相同。

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。

HD音量控制面板标题为“主音量”。

下图是音量控制面板的“播放”/output音量调整面板。

除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。

6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。

HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。

6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

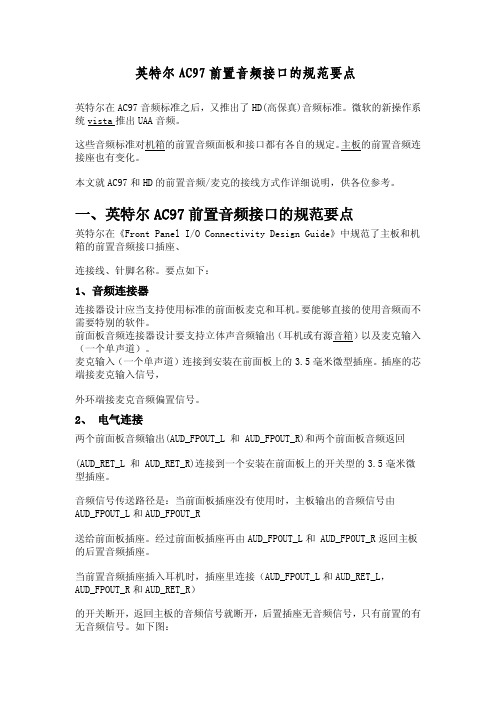

英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统Vi sta推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(A UD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_F POUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L 和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97和HD Audio前置音频线的接法英特尔在AC97音频尺度之后,又推出了HD(高保真)音频尺度.微软的新操纵体系vista推出UAA音频.这些音频尺度对机箱的前置音频面板和接口都有各自的划定.主板的前置音频衔接座也有变更.本文就AC97和HD的前置音频/麦克的接线方法作具体解释,供列位参考.一.英特尔AC97前置音频接口的规范要点音量掌握界面各项目标寄义：主音量：声卡总音量波形：音乐音量软件合成器：软后果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：围绕音箱音量Center：中置音箱音量Side：旁置音箱音量（实用于7.1音箱）SPDIF：数字接口音量掌握（解释：上述项目中,一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默以为音箱.耳机）Front Pink In：前面板粉色插孔（默以为话筒.麦克风）Rear Green In：后面板绿色插孔（默以为音箱.耳机）Rear Pink In：后面板粉色插孔（默以为话筒.麦克风）Rear Blue In：后面板蓝色插孔（默以为音箱.耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六.Realtek ALC883声卡与AC97声卡音量掌握面板的差别6.1.音量掌握面板的标题差别AC97音量掌握面板标题为“音量掌握”.HD音量掌握面板标题为“主音量”.下图是音量掌握面板的“播放”/output音量调剂面板.除了标题不合外,基底细同,每个音频装备下面的音量滑动条都是可以调节的.6.2.掌握面板“属性”的差别AC97的“属性”经由过程面板上面的“播放”/“灌音”来选择播放/灌音装备.HD的“属性”经由过程面板上面的“属性”下拉菜单选择输出/输入装备.6.3.灌音/input音量掌握的差别AC97音量掌握面板与HD音量掌握面板最大的差别在灌音/input 音量掌握面板.AC97灌音音量掌握面板内每个灌音装备下面的音量滑动条都是可以调节的.HD音量掌握面板内每个灌音装备下面的音量滑动条都是灰色不成调节的.音量调节是经由过程左侧的灌音掌握滑动条调节.七.应用主板3个后置音频插口设置装备摆设4-或6-声道模仿音频输出市场主流低端的6（5.1）声道主板一班设置装备摆设3个插孔的音频接口,这三个插孔分离是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入.这三个插孔经由过程软件设置可以供给4-或6-声道模仿音频输出功效.7.1.软件设置1. 从屏幕右下端的Window条中单击音频治理员图标,弹出音效治理设置面板.2. 在音效栏目中的情况下拉菜单中选择您要的围绕音效.3. 点击Speaker Configuration标签.4. 选择Synchronize the phone jack switch with the settings.5. 从No. of Speakers选择您须要的多声道操纵.a. 2-声道模式支撑立体声-音箱输出b. 4-声道模式输出6. 单击OK封闭窗口.7.1.4-声道音频模式输出当选择4-声道模式时,后面板上每个接口的功效请参考下图：当选择4-声道模仿音频输出时,Line In（线路输入）插口的功效就转变成Line Out（线路输出）,用于后置阁下声道输出.7.2.6-声道音频模式输出当选择6-声道模式时,后面板上每个接口的功效请参考下图：当选泽6-声道模仿音频输出模式时,Line In（线路输入）和MIC （麦克输入）插口功效都要转变成Line Out,MIC插口变成中置和重低音输出,Line In 变成后置阁下声道输出.7.3.测试衔接的音箱音箱衔接和软件设置准确后,可以经由过程音效治理面板的Speaker Test测试每个声道和音箱是否正常工作.从屏幕右下端的Window条中单击音频治理员图标 .1. 单击音效治理面板的Speaker Test 栏.2. 消失如下的窗口,选择您要测试的音箱并单击它.假如您在“No. of Speakers”列表中选择“6-声道模式”,在“Speaker Test”window中就消失6个音箱.假如您选择“4-声道模式”,就消失4个音箱.请留意6声道必须应用5.1音箱,4声道必须应用4声道音箱.假如测试中每个声道的音箱都有声音,则声卡和音箱都OK.测试中假如某个声道的音箱没有声音,可能的原因如下：音箱插头没有插好,插头接线不相符规范,音箱的功放有故障,音箱衔接线断,声卡的这个声道输出故障,声卡有故障.在现实播放音乐或DVD时,如要包管围绕立体声或5.1声道音效,音乐声源或DVD必须是围绕立体声或5.1声道的,不然有部分声道无声,比方后置阁下声道.中置/重低音声道.起首要懂得前置音频插座的构造.依据英特尔关于AC97前置音频接口的规范,机箱的前置音频面板采取两种3.5毫米微型插座：1开关型的,2无开关型的,见下图：开关型的2/3,4/5端是两个开关,当没有插头拔出时,2/3,4/5端是连通的,当插头拔出时2/3,4/5端断开.无开关的就没有3,4两个开关端.3.5毫米插头一般可分为三芯和二芯两种,如下图：二芯插头一般用于麦克,三芯插头一般用于立体声音耳机（有源音箱）.如今二芯插头很少,所以麦克也用三芯插头.耳机和麦克插头的接线界说如下图：麦克.耳机插头的接线如下图：采取三芯的麦克插头还有两种接法,如下图：这种接法没有麦克偏置,假如与麦克插座接线合营不准确.会不好用.3.前置麦克衔接的问题前置音频口的衔接,耳机一般没有什么问题,麦克会经常消失问题,原因是有些机箱的前置麦克插座的接线方法不尺度.下图列出了尺度接线与非尺度接线的差别：尺度的接线有三条线：地线.麦克输入.麦克偏置.非尺度的有二条线：地线和麦克输入,把麦克偏置省了.非尺度1是把插座1.3短接,非尺度2是3脚空着.这两种的把MIC_IN接到JAUD1的1脚是可以应用的.非尺度3是把2.3短接,非尺度4是把MIC_IN接到3脚,这两种拔出尺度插头的麦克确定是没有声音的,除非也用那种与之相对应接法的非尺度插头的麦克.4.前置音频线英特尔规范中对前置音频线也作了划定：阁下声道.麦克以及AUD_VCC/HP_ON都要成对屏障,同时这些线还要组合在一路外层屏障.参考下图：国内的机箱看不到有相符这种尺度的前置音频线.这种尺度的音频线会削减干扰,下降噪声.英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座.衔接线.针脚名称.要点如下：1.音频衔接器衔接器设计应该支撑应用尺度的前面板麦克和耳机.要可以或许直接的应用音频而不须要特此外软件.前面板音频衔接器设计要支撑立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）.麦克输入（一个单声道）衔接到装配在前面板上的3.5毫米微型插座.插座的芯端接麦克输入旌旗灯号,外环端接麦克音频偏置旌旗灯号.2. 电气衔接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)衔接到一个装配在前面板上的开关型的3.5毫米微型插座.音频旌旗灯号传送路径是：当前面板插座没有应用时,主板输出的音频旌旗灯号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座.经由前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座.当前置音频插座拔出耳机时,插座里衔接（AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R）的开关断开,返回主板的音频旌旗灯号就断开,后置插座无音频旌旗灯号,只有前置的有无音频旌旗灯号.如下图：注：音频输出仅能应用耳机或有源音箱,假如应用无源音箱,声音很小.3.主板衔接座设计主板前置音频衔接座,如下图：衔接座的针脚分派：针旌旗灯号名解释1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.4 AUD_VCC 供模仿音频电路应用的滤波 +5 V.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.7 HP_ON 为今后掌握耳机放大器保存.8 KEY 无针脚.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号.衔接座的跳线：假如前置音频接线没有衔接到主板的前置音频衔接座上,衔接座的5和6,9和10针应该用跳线短接,不然后置音频插座无效.二.机箱前置音频插座和衔接线如今看看现实的机箱前置音频插座和衔接线.相符AC97尺度的前置音频面板如下图：从上图可以看到相符AC97尺度的音频接线有7根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.6 AUD_RET_R 从前置返回的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.10 AUD_RET_L 从前置返回的左声道音频旌旗灯号. 这7根线与主板的音频衔接座衔接方法如下图：还有简化的AC97尺度的前置音频面板.插座和接线.主如果简化了耳机插座的开关线.就是说把开关型耳机插座简化为非开关型.衔接线为5根,但与主板音频衔接座的插针照样7根.如下图：从上图可以看到简化的音频接线有5根：1 AUD_MIC_IN 前置麦克输入.2 AUD_GND 供模仿音频电路应用的接地.3 AUD_MIC_BIAS 麦克偏置电压.5 AUD_FPOUT_R 输出给前置的右声道音频旌旗灯号.9 AUD_FPOUT_L 输出给前置的左声道音频旌旗灯号.这5根线与主板的音频衔接座衔接方法如下图：这种简化的音频输出有一个长处,就是前后置音频输出可以同时应用.尺度的四线音频接线,因为应用开关型插座的开关功效,当前置插座没有拔出耳机（音箱）插头时,开关接在后置音频输出插座,可以应用后置音频输出.当前置插座拔出耳机（音箱）插头时,开关就把后置音频输出插座断开,使音频输出衔接在前置输出插座,后置就没有输出音频,所以前后置音频输出不克不及同时应用.这种简化的音频输出经由过程插针把5/6 9/10短接,使CODEC的音频输出同时衔接到前后置音频输出插座上,所以前后置音频输出可以同时应用.三.英特尔高保真（HD）前置音频接口的规范要点3-1.高保真音频（High Definition Audio）的重要特色：1.单工带宽就达到24MB/s,双工带宽达到48MB/s,2.支撑多通道的输入输出,支撑32bit.192kHz的8声道（7.1声道）输出,支撑DVD-Audio和SACD.多串流才能.杜比数字尺度(Dolby Digital)和杜比THX围绕EX功效(Dolby THX surround EX),使PC达到家庭影院级的高保真音频体系.3.支撑音频插口主动探测,只要把插头拔出随意率性一个音频插座,就会提醒该音频装备接入,可以经由过程软件选择该插座对应的装备.4.在麦克风支撑上面,HD Audio供给了软件降噪功效.回音设置和对多拾音器的麦克风.麦克风阵列的支撑.3-2.高保真音频衔接座的针脚界说：为了与AC97兼容,高保真音频繁然应用AC97的10针衔接座,如下图：HD规范对针脚做了新的界说,对部分针脚付与新的功效.HD的针脚界说与AC97的针脚界说比较的如下：因为要和AC97兼容,10个针脚里第1.2.3.5.6.9.10固然名字有所变更,其功效没有转变.仍然是用于音频输入/输出的.AC97划定1.3针是麦克输入,HD划定是模仿音频口1的阁下声道,即可用于音频输入,也可用于音频输出.所以,1.3针仍可衔接麦克输入.因为HD支撑音频插口主动探测拔出音频插头,就应用开关型插座的开关针脚作探测旌旗灯号,第6.10用作返回探测旌旗灯号,第4.7针用作探测旌旗灯号.3-3.前置音频面板插座的变更：AC97划定麦克插座可以用非开关型的插座,因为这个插座专门用于麦克输入.HD划定这个插座必须用开关型的双声道插座,因为这个插座不再是单一的麦克输入,还可以用作音频输出.前置音频面板插座接线如下图：四.AC97的音频面板接线若何衔接到HD衔接座上4-1.接线AC97的音频面板接线兼容HD.所以接线方法与AC97接法雷同.如下图：4-2.软件设置.........只有MSI的主板设置,ASUS的米抓...汗水....如许衔接后,麦克会不克不及正常输入,这是因为AC97的前置音频面板及插座接线不克不及顺应HD的主动探测.可以经由过程声卡驱动的音频治理界面封闭前置插座的主动探测. 比方Realtek ALC883声卡（975X Platinum/ K9N Neo主板）,设置封闭前置插孔探测如下图所示:。

HD声卡与AC97声卡详细设置方法HD声卡与AC97声卡（板载声卡）工作原理及详细设置方法图解注意：正确连接前置音频接线主板连接座设计 主板前置音频连接座，如下图： 连接座的针脚分配： 针　信号名 说明 1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

6 AUD_RET_R 从前置返回的右声道音频信号。

7 HP_ON 为以后控制耳机放大器保留。

8 KEY 无针脚。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

　　10 AUD_RET_L 从前置返回的左声道音频信号。

连接座的跳线： 如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。

HD Audio前置音频接线定义图目前主流型号主板均采用ALC HD音频，支持HD Audio标准的前置音频（Front Audio），该规格可直接对常规AC 97' Audio提供前面板（Front Panel）支持，针脚连接方法请参考下面的介绍：1—麦克风输入、2—地线、3—供电、5—右声道输出、6、右声道回路、9—左声道输出、10—左声道回路。

一、什么是AC97声卡？AC97不是具体的声卡型号，而是一种声卡标准。

AC97声卡主要由几个部分组成：音频处理主芯片、MIDI电路、CODEC数模转换芯片、功放输出芯片，其中前二者是主要的数字电路部分，功放输出部分则是纯模拟电路。

AC97最重要的三个规范是：1、使用独立的CODEC芯片将数字电路和模拟电路分离；2、固定48K的采样率，各频率信号必须经过数字转换处理；3、标准化的CODEC引脚定义。

符合这个规范的声卡就是AC97声卡。

制定AC97规范的主要目的有两个：1、实现数模电路分离，保证音频质量；2、使声卡电路标准化、提高其兼容性能。
