50101、80101工作面煤层注水设计及安全技术措施一、煤层注水设计概况煤层注水是减少采煤工作面粉尘产生的最根本、最有效的措施。
通过煤尘注水一般除尘率可达60%～80%，煤尘注水实施较好的工作面，可以将总粉尘浓度减少75%～85%，呼吸性粉尘浓度减少65%以上。
煤层注水是通过钻孔将压力水注入煤层中，使煤层得到预先湿润，增加煤体的水分，减少采煤时粉尘产生的一种技术措施。
设计在50101面两顺槽、80101工作面回风顺槽工作对工作面煤层内进行采前预注水设计依据1、煤的水分、孔隙率、透水性、饱和含水率、裂隙、节理、层理、破碎、硬度等3、煤层的厚度、倾角、稳定性、构造、结构以及夹石的岩性、厚度、结核伴生情况、煤尘爆炸指数。
4、井田开拓方式，采区巷道布置及采煤方法，采煤、掘进装备，回采工作面月进度、月产量、通风方式、进回风巷支护方式及断面尺寸。
5、井下消防洒水(给水)系统。
根据《煤矿安全规程》第154条的规定：采煤工作面应采取煤层注水防尘措施。
二、煤层可注性分析将压力水注入煤层裂隙和孔隙之中湿润煤体，使其强度和脆性减弱、塑性增加，开采时就能减少煤尘的粉尘量。
同时，存在于煤体孔隙和裂隙内的水，在开采过程中，还可以使5μm以下的煤尘结团为较大的尘粒而失去悬浮能力，从而减少浮尘的发生量。
5号煤层厚度0.8-2.2m，平均1.5m，含0-2层夹矸，夹矸厚度0.06-0.20m，岩性为泥岩、炭质泥岩，煤层结构简单。
裂隙较发育，含水率低，透水性较好，易于注水。
8号煤层厚度1.8-3.2m，平均2.8m，含1层黄铁矿，厚度为0.01-0.05m，煤层结构简单，裂隙较发育，含水率低，易透水，注水性好。
三、煤层注水参数确定1、注水系统根据5、8号煤层采区巷道布置和采煤方法，结合煤层赋存特征，回采工作面煤层注水采用工作面超前动压注水工艺和静压注水工艺，设计中选用较先进的深孔煤层采前注水方式。
用高压胶管将每个钻孔的供水管路连接起来。
水文地质分析报告模板山西煤销集团晋城有限公司XX煤业 XXX综采工作面水文地质分析报告编制：审核：科长：副总工：总工程师：编制单位：地测科二O一年月日XXX综采工作面水文地质分析报告会审意见部门、领导生产科调度室机电科地测科通风科防突科总工办安检科副总工程师防治水助理安全矿长意见签字日期生产矿长机电矿长总工程师XXX工作面水文地质分析报告《煤矿防治水规定》第八条规定:煤矿企业、矿井的井田范围内及周边区域水文地质条件不清楚的，应当采取有效措施，查明水害情况。
在水害情况查明前，严禁进行采掘活动; 第九十一条规定:矿井工作面回采前，应当采用物探、钻探、巷探、和化探等方法查清工作面内断层、陷落柱和含水层（体）富水性等情况。
地测机构应当提出专门水文地质情况报告,经矿井总工程师组织生产、安监和地测等有关单位审查批准后，方可进行回采。
发现断层、裂隙、陷落柱等充水构造的，应当采取注浆加固或者留设隔离煤（岩）柱等安全措施。
否则，不得回采。
按照《煤矿防治水规定》有关条款规定，山西煤销集团晋城有限公司盛泰煤业15101工作面在回采（掘进）前充分搜集整理勘探成果资料和邻近工作面的巷揭、钻探资料、物探成果资料，编制完成15101工作面水文地质分析报告。
一．概况1.15101工作面位置及参数说明工作面位于采区方位，四周相邻情况。
主采煤层，设计走向长，倾角，面积，地面标高，煤层埋深，圈定资源储量。
2.XXX工作面地质情况工作面总体构造，地质条件，工作面回风、运输顺槽掘进期间揭露的小构造，工作面内部探明的构造XXX工作面具有以下地质特点：二.XXX工作面水文地质情况1.煤顶板含水层岩性，厚度，稳定程度，裂隙发育程度，赋水性，工作面初放期间，预计最大涌水量达到m3/h，正常涌水量m3/h。
2.煤层底板含水层岩性，厚度，稳定程度，裂隙发育程度，赋水性，（带压开采的说明物探情况及注浆加固情况）3.邻近老空水相对位置，积水量，积水范围，积水标高，老空标高，对工作面影响程度，防范措施4.封闭不良钻孔水没有勘探钻孔的，不受封闭不良钻孔水影响。
综采工作面水文地质状况剖析报告一、工作面概略1、地面相对地点综采工作面回采地区，地面地表为荒山和部分梯田，无建筑、公（铁）路、水体 , 运输顺槽长度 500m，切眼长度 100m。
工作面回采长度 150m。
沿 3#煤层底板进行回采，巷道坡度 3-12°。
2、周边巷道散布状况综采工作面东边是采空区，空区无积水。
北边是C7古空区，依据古空区状况，回风顺槽探放水状况，揭穿空区状况，空区无积水。
南边是断层结构，依据运输顺槽在掘进过程中钻探F2 断层结构无积水，西边是外采空区，依据运输顺槽在探放水中有少许渗水，空区已无积水，运输顺槽南边米处是，周边巷道在掘进过程中已经过探放均无积水，回采地区无采空区。
水文地质对回采无影响。
二、工作面水文地质条件1、综采工作面回采地区地表无河流、湖泊等水体; 回采地区主要充水水源为顶板裂隙水。
回采地区奥灰岩溶水：地区奥灰岩溶水水文地质单元属辛安泉域的南部补给径流区，地区奥灰岩溶水水位标高为645-647m，本回采地区最低底板标高为1020m,高于奥灰岩水水位373m，奥灰岩溶水对3306 综采工作面回采无影响。
2、依据山西地质勘查局二一二地质队编制的《资源整合矿井水患增补检查报告》，综采工作面东边里采空区，空区无积水。
北边是古空区，依据探古空区状况，回风顺槽探放水状况，揭穿空区状况，空区无积水。
南边是断层结构，依据运输顺槽在掘进过程中钻探断层结构无积水，西边是外采空区，依据运输顺槽在探放水中有少许渗水，空区已无积水，综采工作面内有条旧巷，旧巷无积水，回采地区无采空区。
综采工作面回采前严格履行“展望预告、探掘分别、有掘必探、先探后掘、先治后采”的探放水原则，对综采工作面进行钻探考证。
3、回采地区无断层、塌陷柱、未发现岩浆侵入现象，地表无岩浆岩出露。
回采地区散布条旧巷，过旧巷时增强顶板管理，旧巷对回采有影响。
三、综采工作面物探、钻探考证状况综采工作面于 2015 年 2 月在运输顺槽进行物探，依据超前物探结论，三副图显示无低阻区。
工作面回采水文地质报告编制单位：xxx煤矿编制： xxx审核： xxx科长： xxx总工程师： xxx接到通知书时间：2014年5月13日提交说明书时间：2014年5月17日第一章水文地质概况1 地表水系情况该井田分布于浑江河谷及一级阶地之上，地表为浑江冲积平原及浑江河谷，地表海拔高程为+442m～+628m，地表大部分为农田，地表有浑江在井田北翼之上由东向西流过，江宽一般在50～70m，流量随季节而变化，流量在0.63～1000m3/s，最高洪水位标高为+443m。
2 含水层该井田基岩多以古生界二叠系砂页岩为主，井田北部境界外有本溪组砂页岩及奥陶系灰岩出露。
该区浅部基岩风化裂隙发育较好，大气降水主要通过第四系表土层沿基岩风化裂隙渗透，再通过开采裂隙进入矿井。
井田内主要含水层有奥陶系岩溶裂隙含水层、基岩风华裂隙含水层。
现将井田内含水层分述如下：1）、第四系孔隙含水层：主要分布在浑江河两岸的一级台阶地上，厚度为2.85m左右，主要由亚粘土、亚砂土及松散粒度不等的砂砾岩组成孔隙度大，含水较丰富，其补给来源主要为大气降水。
20、二叠系风化裂隙含水层：为煤层上覆含水层，厚度70～300m，平均厚度180m。
下部为山西组砂岩、页岩和煤层，上部为盆子组砂岩、砂页岩、页岩，浅部裂隙较发育，主要受大气降水补给和第四系冲积层补给，但含水性差。
3）、中奥陶系马家沟组灰岩岩溶裂隙含水层：为煤系地层下部主要含水层，井田内无出露，总厚度200～400m。
岩性为灰白色、青灰色厚层、质纯灰岩及白云质灰岩。
主要接受大气降水和基岩裂隙水补给，并沿层面和裂隙面运动，水动力条件良好，尤其在侵蚀基准面附近，垂直和水平溶蚀交替频繁，有利于岩溶发育。
3隔水层基岩裂隙含水层：主要由泥岩、砂岩、页岩、粉砂岩等组成，厚度400m左右。
由于埋藏深、厚度大，各段岩层裂隙不甚发育，胶结较致密，透水性较差，可视为相对隔水层。
4断层导水详终勘探时，曾对R3、R5、K10、K9等四条北北西向的张性正断层做了抽水试验，除R5断层富水性较强外，其余断层导水性微弱。

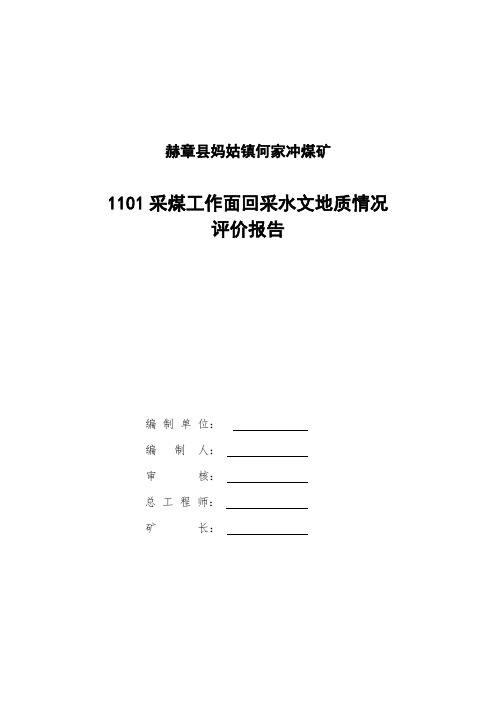

赫章县妈姑镇何家冲煤矿1101采煤工作面回采水文地质情况评价报告编制单位：编制人：审核：总工程师：矿长：何家冲煤矿（方案）会审表目录一、矿区整体规划及采区概况 (1)二、地理概况 (2)赫章县妈姑镇何家冲煤矿矿权拐点坐标 (2)三、地质构造及特征 (3)1、地层 (3)（1）峨嵋山玄武岩组（P3β） (3)（2）二叠系上统宣威组（P3x） (3)（3）三叠系下统飞仙关组（T1f） (4)（4）第四系（Q） (4)2、构造 (4)四、水文地质情况 (5)（1）第四系（Q）: 孔隙含水层 (7)（2）三叠系下统飞仙关组（T1f）基岩裂隙含水层 (7)（3）二叠系上统宣威组（P3X）基岩裂隙含水层 (7)（4）二叠系上统峨眉山玄武岩组(P3β)：基岩裂隙含水层 (7)2、地下水物理性质及化学成份 (7)3、水力联系 (8)（1）大气降水对矿井充水的影响 (8)（2）地表水对矿井充水的影响 (8)（3）老窑及采空区积水对矿井充水影响 (9)（4）含水段对矿井充水的影响 (10)（5）断层对矿井充水的影响 (10)6、水文地质类型 (10)五、物探及钻探分析 (11)六、矿井涌水量 (11)1、矿井涌水量预算层位 (11)2、预算方法 (11)3、水文地质参数的确定及矿井涌水量计算结果 (12)七、矿井主要水害预测及防治措施 (13)1、水害预测 (13)2、防治水措施 (13)八、区域、局部探放水措施及设备 (14)九、1101采煤工作面排水路线 (15)十、评价报告结论 (15)～0～1101采煤工作面回采水文地质情况评价报告（修编）一、矿区整体规划及采区概况赫章县妈姑镇何家冲煤矿于2012年8月取得的30万t/a采矿许可证(证号：C520000201211120122764，有效期2012年8月至2020年8月, 矿区面积为0.833km2，开采深度：+2120m～+1700m)和原设计获得的30万t/a设计生产规模的批复文件，本次设计的矿井生产能力45万t/a在取证中。
回采工作面水文地质情况评价报告和水行隐患治理情况分析报告一、引言本报告是对回采工作面的水文地质情况进行评价，以制定后续的水行治理方案和预防隐患。
通过对地质环境和水文条件的综合分析，旨在提供针对性的措施，确保回采工作面安全高效进行。
二、地质情况评价1.砂岩层含水性评估根据地层钻探数据和地质勘探结果分析，回采工作面主要地层为砂岩层，并具有较好的含水性。
砂岩层的含水量和透水性较高，容易积聚大量的地下水。
2.断裂构造分析通过对断裂构造的调查和分析，发现回采工作面两侧存在多条断裂带。
这些断裂带可能会对地下水的流动和聚集造成影响，需要关注隐患的形成。
3.地下水水位和流向通过对井点监测记录的地下水水位数据和流速数据进行分析，发现地下水位相对较高，并且呈现向工作面方向流动的趋势。
这表明回采工作面可能存在较大的涌水风险。
1.水行隐患分析分析了回采工作面存在的水行隐患，主要包括涌水、冒顶和顶板垮落等。
涌水会引起工作面的淹水和部分机电设备的损坏，冒顶和顶板垮落会威胁人员的安全。
2.水行隐患治理方案为解决回采工作面存在的水行隐患-加强工作面附近的地下水监测，及时掌握地下水位和流速的变化情况，提前预警；-安装排水设备，在工作面附近设置抽水井和排水管道，将地下水抽净；-注浆加固岩体，填充断裂带，减少水的渗透和聚集；-加强顶板管理，及时清理顶板松散物，防止顶板垮落造成的安全隐患；-对工作面进行加固，增加支护措施，提高工作面的稳定性。
四、结论综上所述，回采工作面存在较高的涌水风险和水行隐患，需要采取相应的治理措施以确保工作面的安全高效进行。
建议在实施治理方案的同时，加强水文地质监测工作，及时掌握地下水和地质情况的变化，以便及时采取有效措施应对潜在风险。
同时，加强员工的安全意识培养，加强安全教育和培训，提高应急处理和自救能力，确保人员的安全和生命健康。
禹州神火隆源矿业有限公司11011工作面水文地质情况分析报告及水害防治措施一、工作面概况1、工作面地面位置工作面对应地表位于张湾村西南处农田，地表为第四系所覆盖，地势较为平坦，设计巷道最低处与地表间隔167m。
2、井下位置及四邻采掘情况11011工作面北部为西高村一矿、二矿采空区，南部为本矿11031工作面（未采），西侧为11采区轨道、皮带上山，东侧为矿井井田边界。
3、巷道布置11011风巷工程359m，工作面开口于原11011工作面二联巷上口，沿二1煤层顶板，按方位角74°掘进与11011切眼贯通。
巷道由西向东为2°～4°上坡。
11011机巷工程量397m，工作面开口于原11011工作面二联巷下口，沿二煤层顶板，按方位角74°掘进与11011切眼贯通。
巷道由西向东为2°～4°上1坡。
11011切眼工程量83m，工作面开口于原11011风巷里口，沿二1煤层顶板，按方位角164°掘进与11011风巷。
巷道由西向东为15°～17°下坡。
二、地质构造情况1、工作面主要沿着二叠系山西组二1煤层掘进，二1煤层直接顶为中细粒长石石英砂岩，含白云母及黄铁矿结核。
厚度约25m,局部夹二3煤，厚度（0-0.2m）。
二1煤底板为深灰色砂质泥岩、泥岩及灰色细粒砂岩或粉砂岩。
细砂岩薄层状，含较多小白云母及炭质，含菱铁质结核，夹不规则泥质条带，具波状、透镜状、槽状层理，平均厚5m。
煤（岩）层倾角15～17°，平均16°。
2、根据矿井地质报告，结合附近巷道实际施工揭露情况分析，预计工作面掘进范围内无断层，工作面局部底板可能有轻微褶存在。
三、水文地质情况1、地表水本工作面位于补给径流区，李楼河从工作面上部流过，河流流量随季节性变化在0.145～0.992m3/s之间。
地表水会通过冒落裂隙带向深部微弱下渗，由于煤层顶板有厚层砂泥岩隔水层阻隔，因此地表水体对巷道掘进影响微弱。
一、概况3008回采工作面南为实体煤，北为3010采空区，西部为矿界，东面为轨道大巷；工作面中部距顺槽开口处254米处为原轨道巷空巷，与工作面切眼近似平行，与两顺槽夹角93°，斜交工作面。
工作面煤层为3号层煤，走向长720米，倾向长150米，倾角4～6°。
煤层厚度在2.50～3.20米之间，平均煤厚2.8米，局部发育夹矸、断层构造，夹矸厚度0.10～0.20m，根据已有地质条件分析，本工作面施工范围内偶有断层构造发育。
二、水文地质条件分析根据本矿的水文地质条件分析，区内可能影响回采的水文因素有：1、大气降水对工作面的影响，2、地表水体对工作面的影响，3、地下水对工作面的影响，4、采空积水对工作面充水的影响，5、构造水对工作面的影响，6、奥灰水对工作面充水的影响。
1.大气降水对工作面充水的影响降水通过不同成因的基岩裂隙及松散沉积物孔隙在裂隙沟通的情况下进入采区，成为采区充水的间接但重要的补给来源。
采区涌水量受降水的季节变化影响，具有明显的动态变化特征。
水害评估：3008工作面地面标高较高，无低洼积水情况，所以大气降水对本工作面充水情况影响不大，约0.2m³/d。
2.地表水体对工作面充水的影响3008工作面内无沟谷，不会出现水体通过不同成因的基岩裂隙及松散沉积物孔隙在裂隙沟通的情况下进入3008采区。
水害评估：3008工作面地表无沟谷、无地表水体，不会对采区充水有影响。
3.地下水对工作面充水的影响二叠系下统山西组砂岩裂隙含水层含多层中细粒砂岩，局部裂隙较发育，该含水岩组砂岩裂隙水为3008采区主要直接充水水源。
3008采区巷道顶板冒裂带将沟通其影响高度范围内各含水层之间的水力联系，使地下水进入井巷，成为3008采区充水的主要来源。
二叠系石盒子组砂岩裂隙含水层，由二叠系上、下石盒子组含多层中、粗、细不同粒级砂岩构成，直接接受大气降水补给和上部第四系松散孔隙水渗透补给，该含水层及第四系松散孔隙水含水层一般构成3008采区的间接充水水源。
1-101回采工作面“防治水”安全许可评价自评报告书二〇一三年八月1-101回采工作面安全评价自评报告一、工作面概况1、工作面位置、四邻关系及地表位置1-101回采工作面地表相对位于东梁村以东，地表为黄土丘陵和沟壑，黄土层厚度118-136m，基岩厚度为170-210m，地面标高600——640m，工作面部分位于工业广场保安煤柱与东梁村保安煤柱下；地表形态属中高山地形，地表丘陵为农田，沟谷内种植树木。
工作面井下位于260水平南侧，井下标高200——275m，1-101回采工作面以西为原1-103回采工作面采空破坏区（已回采）与工业广场保安煤柱，以东为260水平采区1-102回采工作面（未形成），以北为采区皮带下山巷与回风下山巷及东梁村保安煤柱，以南为万安断层保安煤柱及采区边界。
1-101回采工作面设计两个切巷，一切巷的正巷长为1029.1m，副巷长为801.9m，切巷长为170m，面积为148631㎡。
二切巷的正巷长为386.3m，副巷长为302.3m，面积为58021㎡。
2、煤层及储量①1-101回采工作面位于260水平采区工作面，所采煤层为1#煤，煤层厚度为1.6m，呈油脂或暗淡的油脂光泽，稀疏线理状结构，煤层结构简单、稳定，属3/1焦煤，煤层倾角为5°-8°。
煤质指标为Mad,1.21% Ad,16.49% Vdaf,36.70% St,d,0.50% Qgr,d,228.679%(MJ/Kg)，煤种牌号为3/1焦煤。
②以正巷付巷切巷及停采线为界，参数密度1.35t/m3，参与计算：（一）1-101工作面一切巷与停采线圈定可采面积：18190㎡煤厚：1.6m煤层容重：1.35t/m³工作面回采率：95％工业储量为：工业储量=可采面积×煤层容重×煤厚=18190×1.35×1.6=39290.4t可采储量为：可采储量=工业储量×回采率=39290.4×95％=37325.88t（二）1-101工作面二切巷与停采线圈定可采面积：74800㎡煤厚：1.7m煤层容重：1.35t/m³工作面回采率：95％工业储量为：工业储量=可采面积×煤层容重×煤厚=74800×1.35×1.7=171666t可采储量为：可采储量=工业储量×回采率=171666×95％=163082.7t（三）1-101回采工作面一切巷与二切巷停采线圈定可采储量合计为：200408.58t.二、工作面地质条件老顶：老顶为K8中砂岩厚度为3.5m，灰白色细砂岩，成分以石英为主，含暗色矿物及煤屑，钙质胶结，致密坚硬，裂隙发育，稳定。
竭诚为您提供优质文档/双击可除煤矿水文地质情况分析报告篇一：xx回采工作面水文地质情况分析报告xx回采工作面水文地质情况分析报告轿子山煤矿生产技术部年月日xx回采工作面水文地质情况分析报告会审签字生产技术部：机电部：安监部：调度室：地测副总工程师：总工程师：xx回采工作面水文地质情况分析报告会审意见xx回采工作面水文地质情况分析报告1.工作面概况工作面位于二水平运输巷、二水平回风巷南面，地处d采区西南部，为d采区的第f个采面。
工作面大致沿煤层走向方向布置，倾斜方向长179.8m，走向长684.7m，水平投影面积123109.1㎡。
工作面北面为二水平大巷，东面为已开采的aa06工作面，南面为矿井边界，西面为未开采区域。
工作面对应地表为高山及丛林，地表范围内季节性冲沟发育，植被茂盛，第四纪黄土覆盖较厚，地面标高1420m～1620m。
工作面对应地表地处高坡东南部，螺丝坡西北部。
2.工作面地质构造情况工作面总体上为一轴向北东的向斜构造，根据掘进期间巷道揭露煤层及顶板情况、防突队打钻情况及以往地质资料，工作面范围内存在4条小型正断层，断层稀少。
工作面断层情况详见下表：工作面掘进期间未见陷落柱、“天窗”及岩浆侵入等构造，揭露顶板平整，完整性较好，构造带范围内顶底板破碎。
3.煤层赋存情况根据工作面掘进期间实际揭露煤层情况，工作面煤层厚度1.48～1.74m，平均煤厚1.59m。
煤厚变异系数γ＝8.0％，可采指数Km＝1。
整个工作面煤层结构简单，局部含软分层，软分层厚0.012～0.06m。
工作面m9煤层属块状暗亮煤，煤层内部节理裂隙发育，为中～高强度煤。
工作面煤层大部煤体结构介于原生结构~碎裂结构之间，即Ⅰ类～Ⅱ类之间，断层构造带内煤层煤体结构由碎裂结构向碎粒结构、糜棱结构过渡。
4.水文地质情况该工作面m9煤层所处煤系地层厚度大，地层内隔水层与含水层交替分布，含水层补给差、富水性弱，整体上为一弱富水含水层。
山西柳林宏盛聚德煤业有限公司80101工作面(切眼回采600m)专门水文地质情况分析报告聚德煤业预测预报科二〇一三年五月十一日一、矿井概况山西柳林宏盛聚德煤业有限公司位于山西省柳林县城北偏西直距约10km成家庄镇聚财塔、吉家塔村，属柳林县成家庄镇管辖。
井田地理坐标:东经110°49′49″－110°53′41″,北纬37°30′12″－37°33′01″。
井田南与山西柳林凌志王家焉煤业有限公司相邻，井田边界与本井田边界相距2.5-4km；东（北部）与山西柳林凌志成家庄煤业有限公司相邻；北（西北）与山西柳林凌志柳家庄煤业有限公司相邻；井田正东为煤层露头区域；井田正西为汾西矿业集团双柳煤矿。
2011年11月30日山西省国土资源厅颁发《采矿许可证》，证号C1400002009101220011018，批准开采4-9号煤层，井田面积16.4362km2,批准生产规模150万t/a。
二、矿井地质及水文地质(一)矿井地质井田位于河东煤田离柳矿区三交勘探区，柳林国家规划矿区柳林北区中部，地表大部分被第四系松散层所覆盖，仅在沟谷中上石盒子组、下石盒子组、山西组及太原组地层零星出露。
井田内发育地层由老到新为奥陶系中统峰峰组、石炭系中统本溪组、石炭系上统太原组、二叠系下统山西组、二叠系下统下石盒子组、二叠系上统上石盒子组、上第三系上新统、第四系中、上更新统等。
井田主要含煤地层为二叠系下统山西组和石炭系上统太原组。
自上而下依次为1、2、3 、4上、4、5、6、7、8、9、10、11号共12层，其中，可采4层，即4、5、8、9号煤，4号煤已大部采空。
4号煤层位于山西组下部，下距5号煤层平均距离5.19m。
煤层厚度1.00-4.10 m，平均2.56 m，含0-2层夹矸，夹矸厚度为0.05-0.65m，一般为泥岩，煤层结构简单。
井田中部、西南部较厚，东和北部变薄，东部近边界区域被剥蚀，总体上煤层稳定，赋煤区可采。
煤层顶板大多为泥岩、砂质泥岩，局部为粉砂岩，底板大都为砂质泥岩、泥岩，局部为粉砂岩。
5号煤层位于山西组底部，下距K3砂岩0-3.00m，平均1.75m。
煤层厚度0-2.80m，平均0.75m，含0-1层夹矸，夹矸厚度0.06-0.20m，岩性为泥岩，煤层结构简单。
该层煤层在井田东边界区域被剥蚀，仅在井田东南部原聚财塔煤矿井田范围可采，属较稳定煤层。
煤层顶板岩性为泥岩、砂质泥岩，局部为细砂岩；底板为泥岩、细砂岩。
8号煤层赋存于太原组中下部L1石灰岩之下，上距5号煤层平均距离53.4m。
煤层厚度1.8-3.2m，平均2.8m，局部含一层夹矸，厚度为0.05～0.1m,岩性为泥岩或炭质泥岩，煤层结构简单。
该煤层在井田东南部有小面积被剥蚀，井田仅5号孔尖灭，总体上煤层稳定，赋煤区大部分可采。
煤层顶板为灰岩，底板大多为泥岩、砂质泥岩，炭质泥岩或细砂岩。
（二）水文地质矿区发育的地下水类型主要为碳酸盐岩类岩溶水，其次是碎屑岩类裂隙水，松散岩类孔隙水仅零星分布于低洼地带。
第四系中上更新统广泛分布于井田内，其含水层补给条件不好，连续性差，单井出水量小于5m3/d，富水性弱。
上第三系上新统在沟谷中出露较多，含水层主要为底砾岩，厚度不稳定，单井出水量小于5m3/d，富水性弱。
二叠系下统下石盒子组砂岩裂隙含水层在井田沟谷中有零星出露，含水层主要为中、粗粒砂岩，厚度为15m左右，单井出水量小于10m3/d，富水性弱，水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.966g/L。
二叠系下统山西组砂岩裂隙含水层以中粗粒砂岩为主，平均厚度12m 左右，含水层裂隙发育差，富水性较弱，在补给条件较好的地段富水性较好。
据ZK1孔抽水资料，单位涌水量为0.082L/s.m，渗透系数为0.567m/d，与太原组混合水位标高817.09 m，水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.993g/L。
太原组含水层主要由4-5层石灰岩组成，平均总厚度19.44 m。
岩溶裂隙发育，钻孔钻至此石灰岩时，冲洗液漏失严重，甚至不返水。
岩芯中多见有5-15m m的溶孔，ZK1孔抽水试验结果，太原组含水层单位涌水量0.409L/s.m，渗透系数2.111m/d，水位标高816.74m,水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.968g/L，属中等富水性。
奥陶系地层在井田内全部被覆盖，据钻孔揭露厚度42.80m，岩性为青灰色、灰-深灰色石灰岩，裂隙较发育。
根据三交勘查详查报告，该组厚度大于100m。
单位涌水量最大为0.46L/s.m，渗透系数最为 1.97m/d，富水性中等。
水质类型以HCO3 -Ca·Na、HCO3-Ca·Mg、HCO3·SO4-Ca·Na型为主。
经测井，大东庄水井奥灰水位为800.40m，由此推断本井田内奥灰水水位标高约为+800m。
三、80101回采工作面概况80101回采工作面为8号煤层1采区首采工作面，南部为8号煤层集中轨道、运输、回风三条大巷；东、西、北部均为未开采实体煤层。
工作面总体沿走向呈一单斜构造，走向近南北，倾向西，工作面自南向北略有起伏，倾角2°～10°，平均5°。
工作面平面长1663 m，平面宽150 m，面积256102 m2，平均煤厚2.8 m，容重1.39 t/m3。
地质储量94.6万吨，可采储量89.9万吨。
由于截至5月11号只完成了切眼以南600m范围内的围面探放水工作，因此本报告只对切眼回采600m范围内水文地质情况进行论证。
四、工作面水文地质条件分析（一）地表水80101工作面地面位置位于工业广场西北约2200～2800m、大东庄村东200m，其中大东庄深水井位于工作面内；原东庄煤业主、副井（关闭）在该工作面东约30m。
地表大部为黄土高山农田，有零星居民住宅，无水体、河流通过。
（二）含水层（1）奥陶系灰岩岩溶含水层奥陶系地层在井田内全部被覆盖，据钻孔揭露厚度42.80m，岩性为青灰色、灰-深灰色石灰岩，裂隙较发育。
根据三交勘查详查报告，该组厚度大于100m。
单位涌水量最大为0.46L/s.m，渗透系数最大为1.97m/d，含水层富水性中等。
水质类型以HCO3 -Ca·Na、HCO3-Ca·Mg、HCO3·SO4-Ca·Na型为主。
根据地质资料推测井田范围内奥灰水位标高+800.0m。
（2）石炭系上统太原组灰岩岩溶裂隙含水层太原组含水层主要由4-5层石灰岩组成，，平均总厚度19.44 m，岩溶裂隙发育，ZK1孔抽水试验结果，太原组含水层单位涌水量0.409L/s.m，渗透系数2.111m/d，水位标高+816.7m,水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.968g/L，属中等富水性。
（3）二叠系下统山西组砂岩裂隙含水层该含水层以中粗粒砂岩为主，平均厚度12m 左右，含水层裂隙发育差，富水性较弱，在补给条件较好的地段富水性较好。
据ZK1孔抽水资料，单位涌水量为0.082L/s.m，渗透系数为0.567m/d，与太原组混合水位标高+817.1 m，水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.993g/L。
（4）二叠系下统下石盒子组砂岩裂隙含水层井田沟谷中有零星出露，含水层主要为中粗粒砂岩，厚度为15m 左右，单井出水量小于10m3/d，富水性弱，水质为SO4.HCO3-Na.Mg.Ca型，矿化度0.966g/L。
（5）上第三系、第四系孔隙含水层上第三系上新统在沟谷中出露较多，含水层主要为底砾岩，厚度不稳定，单井出水量小于5 m3/d，富水性弱。
第四系中上更新统广泛分布于井田内，其含水层补给条件不好，连续性差，单井出水量小于5m3/d，富水性弱。
（三）地下水的补、径、排井田奥陶系灰岩水属柳林泉域，位于柳林泉域的北部，是区域岩溶水的径流区，补给主要为区域灰岩裸露区接受大气降水补给，岩溶水流经井田向南排向柳林泉。
石炭系和二叠系裂隙含水层在裸露区接受大气降水补给后，沿岩层倾斜方向运移，上部下石盒子组含水层水往往在沟谷中以泉的形式排泄，下部含水层中水顺岩层倾斜运移，流出井田外，矿井排水是其主要排泄途径。
（四）隔水层（1）山西组隔水层山西组5号煤以下至太原组第一层灰岩之间是以泥岩为主，砂泥岩互层的一套地层，厚度为8m-21m，连续稳定，泥岩、粘土岩隔水性较好，可视为山西组与太原组之间良好的隔水层。
（2）本溪组隔水层本溪组厚22.00-38.00m，平均厚度29.62m。
岩性主要为泥岩、粘土岩、粉砂岩夹薄层石灰岩，隔水性能好，在发育稳定。
井田内最下层可采煤层9号煤层至本溪组距离18-30m，平均22m，其间以泥岩、砂质泥岩、粉砂岩及煤层组成。
泥岩、砂质泥岩及粉砂岩也可以起到隔水作用。
五、切眼回采600m范围内充水因素分析80101工作面（切眼回采600m范围内）地表无长年水体，为典型的黄土高坡地貌，根据矿井水文地质条件分析，影响8号煤回采的主要充水因素有：奥灰水(断层、陷落柱、深水井导水)、太灰水及上覆4号煤层老空积水。
(一)太原组灰岩含水层太原组含水层主要由5层石灰岩组成，平均总厚度19.4m，单位涌水量0.409L/s.m，渗透系数2.111m/d，水位标高+816.7m,属中等富水性。
特别是直接顶L1灰岩，局部溶穴、溶隙发育，富水性强，但工作面掘进期间已经对L1灰岩水进行了疏放，回采主要太灰水为L1之上至L5灰岩段含水，为该工作面回采直接充水水源。
(二)奥陶系灰岩含水层奥陶系地层为青灰色、灰～深灰色石灰岩，溶穴、裂隙发育，单位涌水量最大为0.46L/s.m，渗透系数最为1.9m/d，富水性中等。
根据地质资料推测井田范围内奥灰水位标高+800.0m。
8号煤层+608.9m～+636.0m，为带压开采。
在8号煤与奥陶系含水层之间为石炭系上统太原组下部地层与石炭系中统本溪组地层组成的隔水层，厚度约67m。
根据突水系数计算公式：T=P/M其中：T—突水系数(MPa/m)；P—底板隔水层承受的静水压力(MPa)；M —隔水层有效厚度(m)；计算最大突水系数：T=(800-609+67)/100/67=0.0385MPa/m)。
经计算，80101工作面最大突水系数为0.0385MPa/m ，小于受构造破坏块段突水的临界值0.06MPa/。
因此在无导水构造存在情况下80101工作面回采时不受奥灰水威胁。
(三)采空区的影响4号煤已开采，存有老空积水, 8号煤层与4号煤层间距60.6m ，80101回采工作面(切眼回采600m 范围内)最大煤厚取3.2m 。
上覆岩类型为坚硬型，根据“三下”规程经验公式：垮落带：Hm=100 ∑M /(1.2 ∑M +16)+2.5= 18.6m 导水裂缝带，公式一：10M 30H L +=m 6.63102.330=+=公式二：H L =100 ∑M/(1.2 ∑M +2.0) +8.9=63.7m经计算，L H 取最大值63.7m ，由于8号煤与4号层间距为60.6m ，故上覆4号采空积水将对回采区段产生一定影响。
