机械原理与机械设计课后作业参考答案 - 第3章 凸轮机构

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。

s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。

图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。

其运动规律如下表。

设计偏心尖顶直动从动件盘形凸轮轮廓。

4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。

mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。

图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。

题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。

是刚性冲击。

②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。

是柔性冲击。

③余弦加速度运动规律：柔性冲击。

④正弦加速度运动规律：没有冲击。

在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。

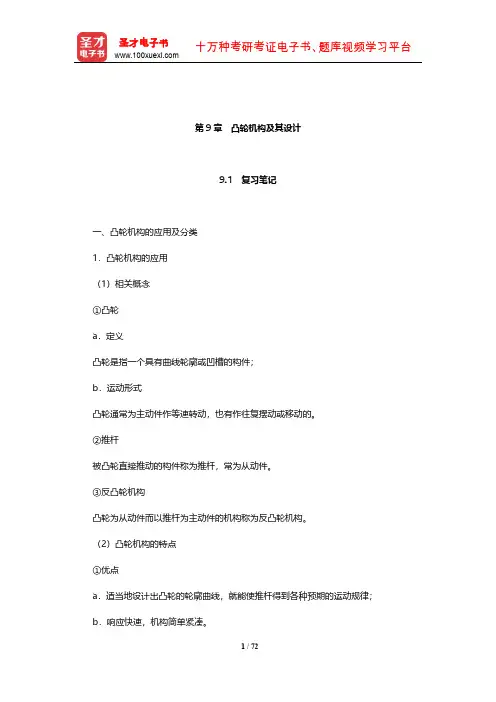

第9章凸轮机构及其设计9.1 复习笔记一、凸轮机构的应用及分类1．凸轮机构的应用（1）相关概念①凸轮a．定义凸轮是指一个具有曲线轮廓或凹槽的构件；b．运动形式凸轮通常为主动件作等速转动，也有作往复摆动或移动的。

②推杆被凸轮直接推动的构件称为推杆，常为从动件。

③反凸轮机构凸轮为从动件而以推杆为主动件的机构称为反凸轮机构。

（2）凸轮机构的特点①优点a．适当地设计出凸轮的轮廓曲线，就能使推杆得到各种预期的运动规律；b．响应快速，机构简单紧凑。

②缺点a．凸轮廓线与推杆之间为点、线接触，易磨损；b．凸轮制造较困难。

（3）凸轮机构的应用发展①提出了许多适于在高速条件下采用的推杆运动规律以及一些新型凸轮机构；②凸轮机构的计算机辅助设计和制造、反求设计已获得普遍地应用，提高了设计和加工的速度及质量。

2．凸轮机构的分类（1）按凸轮的形状分①盘形凸轮a．具有变化向径的盘形构件绕固定轴线回转；b．作往复直线移动的盘形凸轮，称为移动凸轮。

②圆柱凸轮a．在圆柱面上开有曲线凹槽，或是在圆柱端面上作出曲线轮廓的构件；b．是一种空间凸轮机构，可认为是将移动凸轮卷于圆柱体上形成的。

（2）按推杆的形状分①尖顶推杆a．构造最简单，易磨损；b．只适用于作用力不大和速度较低的场合。

②滚子推杆a．磨损较小，可用来传递较大的动力；b．滚子常采用特制结构的球轴承或滚子轴承。

③平底推杆a．凸轮与平底的接触面间易形成油膜，润滑较好；b．常用于高速传动中。

（3）按推杆的运动形式分①作往复直线运动的直动推杆若轴线通过凸轮的回转轴心，则称为对心直动推杆，否则称为偏置直动推杆。

②作往复摆动的摆动推杆（4）根据凸轮与推杆保持接触的方法不同分①力封闭凸轮机构利用推杆的重力、弹簧力来使推杆与凸轮保持接触；②几何封闭的凸轮机构利用凸轮或推杆的特殊几何结构使凸轮与推杆保持接触。

二、推杆的运动规律1．研究推杆运动的意义（1）根据工作要求选定合适的凸轮机构的形式、推杆的运动规律和有关的基本尺寸；（2）根据选定的推杆运动规律设计凸轮的轮廓曲线；（3）推杆运动的选择，关系到凸轮机构的工作质量。

第三章凸轮机构及其设计3 - 1 判断题(正确的在其题号后括号内打√，否则打×)（1）为了避免从动件运动失真，平底从动件凸轮轮廓不能内凹。

( )（2）若凸轮机构的压力角过大，可用增大基圆半径来解决。

( )（3）从动件作等速运动的凸轮机构有柔性冲击。

( )（4）凸轮的基圆一般是指以理论轮廓上最小向径所作的圆。

( )（5）滚子从动件盘形凸轮的理论轮廓是滚子中心的轨迹。

( )解答：（1）√（2）√（3）×（4）√（5）√3 - 2 填空题（1）对于外凸凸轮，为了保证有正常的实际轮廓，其滚子半径应理论轮廓的最小曲率半径。

（2）滚子从动件盘形凸轮机构的基圆半径是从到的最短距离。

（3）在凸轮机构中，从动件按等加速等减速运动规律运动时，有冲击。

（4）绘制凸轮轮廓曲线时，常采用法，其原理是假设给整个凸轮机构加上一个与凸轮转动角速度ω的公共角速度，使凸轮相对固定。

（5）直动平底从动件盘形凸轮机构的压力角为，其基圆半径应按条件确定。

解答：（1）小于（2）凸轮回转中心到凸轮理论轮廓（3）柔性冲击（4）反转法相反的（5）0 按全部廓线外凸的条件设计基圆半径3 - 3 简答题（1）凸轮机构中，常用的从动件运动规律有哪几种？各用于什么场合？解答：1）等速运动规律刚性冲击（硬冲）低速轻载2）等加速、等减速运动规律柔性冲击中低速轻载3）简谐（余弦）运动规律柔性冲击中低速中载4）正弦加速度运动规律无冲击中高速轻载5）3-4-5多项式运动规律无冲击中高速中载（2）何谓凸轮机构的压力角？压力角的大小与凸轮基圆半径r0有何关系？压力角的大小对凸轮的传动有何影响？解答：在不计摩擦时，凸轮作用在从动件上推力作用线与从动件受力点的绝对速度方向所夹锐角称为压力角，称为凸轮机构的压力角。

基圆半径愈大，机构压力角愈小，但机构愈不紧凑；基圆半径愈小，机构压力角愈大，机构易自锁，效率低，但机构紧凑。

（3）滚子从动件盘形凸轮机构与尖底从动件盘形凸轮机构凸轮轮廓曲线是否相同？为什么？解答：不同。

第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

题2-11讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-12 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

第3 章 凸轮设计思考题1 凸轮机构按凸轮的形状分为哪几种？2 凸轮机构按凸轮的运动形式分为哪几种？3 从动件的常用运动规律有哪几种？它们各有什么特点？4 当要求凸轮机构从动件的运动没有冲击时，可选择那些常用运动规律？5 何为凸轮机构的偏距圆？6 何为凸轮的理论轮廓？何为凸轮的实际轮廓？两者有何联系与区别？7理论轮廓相同而实际轮廓不同的两个对心移动滚子从动件盘形凸轮机构，其从动件的运动规律是否相同？8在移动滚子从动件盘形凸轮机构中，若凸轮实际轮廓保持不变，而增大或减小滚子半径，从动件的运动规律是否发生变化？9 何为凸轮机构的压力角？为减小推程压力角，可采取哪些措施？10 在移动滚子从动件盘形凸轮机构的设计中，采用偏置从动件的主要目的是什么？偏置方向应如何选取？11 在移动平底从动件盘形凸轮机构的设计中，采用偏置从动件的主要目的是什么？偏置方向应如何选取？12 在滚子型从动件盘形凸轮机构的设计中，可能会出现运动失真现象，造成这种现象的原因可能有哪些？怎么避免？习题1 在直动从动件盘形凸轮机构中，从动件动程h =50mm ，其运动规律为：凸轮回转°=Φ120，从动件推程为等加速等减速运动规律；凸轮回转°=Φ90s ，从动件远休止；凸轮继续回转°=Φ′120，从动件回程为简谐运动规律；凸轮继续回转，从动件近休止。

写出从动件各阶段的位移方程式，并画出其完整的位移线图。

2 习题图 1为一尖顶直动从动件盘形凸轮机构从动件的部分运动线图。

试根据s 、v 和a 之间的对应关系定性地补全该运动曲线，并指出该凸轮机构工作时，何处有刚性冲击？何处有柔性冲击？习题图 13 在直动从动件盘形凸轮机构中，已知从动件动程h =50mm ，凸轮推程运动角°=Φ90。

求当凸轮转速min /60r n =时，从动件分别作等速、等加速等减速、余弦加速度和正弦加速度四种常用运动规律的最大速度max v 、最大加速度max a 及所对应的凸轮转角。
