电动机正反转控制原理

三相异步电动机正反转控制简介三相异步电动机是工业中常用的电动机之一，它具有运行平稳、结构简单、维护方便等优点，在很多领域都得到了广泛应用。

正反转控制是三相异步电动机的基本控制方式之一，通过控制电机的供电方式，可以使电动机实现正向运行和反向运行。

本文将介绍三相异步电动机正反转控制的原理、方法和实现步骤。

原理三相异步电动机的正反转控制实际上是通过改变电源的供电方式来实现的。

电动机的运行方向由电动机的线圈接线方式决定，通常有两种常见的接线方式：正转接线和反转接线。

在正转接线方式下，电动机的三相线圈与电源的三相电压相位相同，电流正弦波形一次通过电动机的三相线圈，从而使得电动机正向旋转。

在反转接线方式下，电动机的三相线圈与电源的三相电压相位相反，电流正弦波形一次通过电动机的三相线圈，从而使得电动机反向旋转。

通过切换电源的供电方式，可以实现电动机的正反转控制。

方法实现三相异步电动机的正反转控制有多种方法，常见的方法有以下几种：1. 交叉接线法交叉接线法是最简单的正反转控制方法之一。

通过将电动机的两个相互对换的线圈连接到电源的正确相位，可以实现电动机的正反转。

在正转时，将电源的L1和L3相连接到电动机的U、V线圈上，将电源的L2相连接到电动机的W线圈上。

在反转时，将电源的L1和L3相连接到电动机的W、V线圈上，将电源的L2相连接到电动机的U线圈上。

2. 利用接触器控制利用接触器控制是一种较为常见的正反转控制方法。

通过控制接触器的通断，可以改变电动机的供电方式，实现正反转控制。

正转时，接触器的U1、V1、W1触点闭合，U2、V2、W2触点断开。

反转时，接触器的U1、V1、W1触点断开，U2、V2、W2触点闭合。

3. 使用可编程控制器（PLC）PLC（Programmable Logic Controller）是一种数字化电子设备，可用于自动化控制系统。

使用PLC控制电动机的正反转可以实现更为灵活的控制。

通过PLC编程，可以控制电源的供电方式，实现电动机的正反转。

电动机的正反转原理
电动机的正反转原理是基于电磁感应现象和安培定则。

根据法拉第电磁感应定律，当导体在磁场中运动时，会产生感应电动势。

因此，当通过电动机的绕组通电时，由于绕组周围存在磁场（可由永磁体产生或者通过电流在绕组中产生），绕组中的导体就受到力的作用而开始转动。

根据安培定则，电流元素受力的方向与磁感应强度B、电流方向和电流元素的长度l之间的关系为：F = B * I * l * sinθ。

其中，F是力的大小，B是磁感应强度，I是电流的大小，l是电
流元素的长度，θ是电流元素与磁感应强度的夹角。

当电动机的绕组中电流方向和磁场方向垂直时，根据安培定则，导体受到作用力后会顺时针或逆时针转动。

如果改变电流的方向，导体受到的作用力也会改变方向，因此电动机可以实现正反转。

为了实现电动机的正反转，可以通过交流电或者直流电来改变电流的方向。

在交流电中，电流会周期性地改变方向，因此只需将交流电接入电动机中即可实现正反转。

而在直流电中，电动机的正反转实现通常需要一个电路或装置来改变电流的方向，比如通过切换电源极性或通过电子器件进行控制。

总之，电动机的正反转原理是通过改变电流的方向，使导体受到的力的方向发生改变，从而实现电动机转动方向的改变。

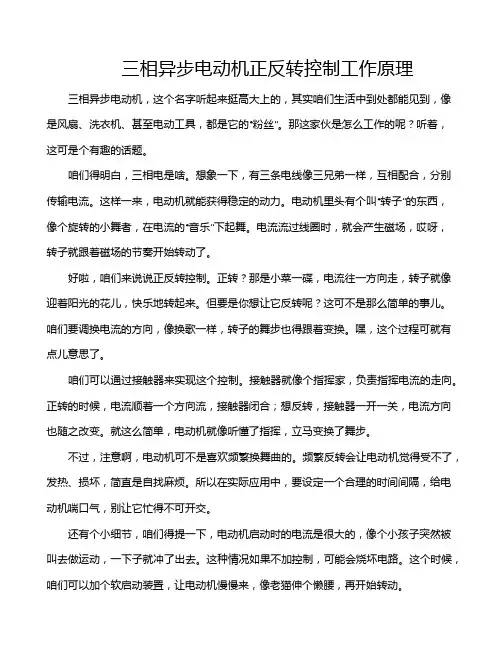

三相异步电动机正反转控制工作原理三相异步电动机，这个名字听起来挺高大上的，其实咱们生活中到处都能见到，像是风扇、洗衣机、甚至电动工具，都是它的“粉丝”。

那这家伙是怎么工作的呢？听着，这可是个有趣的话题。

咱们得明白，三相电是啥。

想象一下，有三条电线像三兄弟一样，互相配合，分别传输电流。

这样一来，电动机就能获得稳定的动力。

电动机里头有个叫“转子”的东西，像个旋转的小舞者，在电流的“音乐”下起舞。

电流流过线圈时，就会产生磁场，哎呀，转子就跟着磁场的节奏开始转动了。

好啦，咱们来说说正反转控制。

正转？那是小菜一碟，电流往一方向走，转子就像迎着阳光的花儿，快乐地转起来。

但要是你想让它反转呢？这可不是那么简单的事儿。

咱们要调换电流的方向，像换歌一样，转子的舞步也得跟着变换。

嘿，这个过程可就有点儿意思了。

咱们可以通过接触器来实现这个控制。

接触器就像个指挥家，负责指挥电流的走向。

正转的时候，电流顺着一个方向流，接触器闭合；想反转，接触器一开一关，电流方向也随之改变。

就这么简单，电动机就像听懂了指挥，立马变换了舞步。

不过，注意啊，电动机可不是喜欢频繁换舞曲的。

频繁反转会让电动机觉得受不了，发热、损坏，简直是自找麻烦。

所以在实际应用中，要设定一个合理的时间间隔，给电动机喘口气，别让它忙得不可开交。

还有个小细节，咱们得提一下，电动机启动时的电流是很大的，像个小孩子突然被叫去做运动，一下子就冲了出去。

这种情况如果不加控制，可能会烧坏电路。

这个时候，咱们可以加个软启动装置，让电动机慢慢来，像老猫伸个懒腰，再开始转动。

再说说控制电路，正反转控制的电路其实不复杂。

你可以想象成一条迷宫，电流在里面穿行，经过接触器、过载保护器，最后达到电动机。

每个环节都得紧紧相扣，缺一不可。

不然一不小心，就可能出现短路或其他问题，整个电动机都得“罢工”，让人心疼。

这个过程也需要一些保护措施，过载保护器就像个警察，时刻关注电流的变化。

如果电流超过了设定值，它就会发出警报，断开电路，保护电动机。

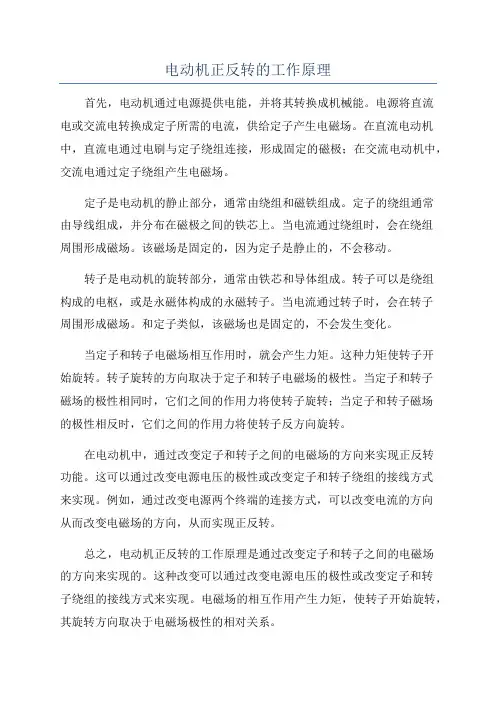

电动机正反转的工作原理首先，电动机通过电源提供电能，并将其转换成机械能。

电源将直流电或交流电转换成定子所需的电流，供给定子产生电磁场。

在直流电动机中，直流电通过电刷与定子绕组连接，形成固定的磁极；在交流电动机中，交流电通过定子绕组产生电磁场。

定子是电动机的静止部分，通常由绕组和磁铁组成。

定子的绕组通常由导线组成，并分布在磁极之间的铁芯上。

当电流通过绕组时，会在绕组周围形成磁场。

该磁场是固定的，因为定子是静止的，不会移动。

转子是电动机的旋转部分，通常由铁芯和导体组成。

转子可以是绕组构成的电枢，或是永磁体构成的永磁转子。

当电流通过转子时，会在转子周围形成磁场。

和定子类似，该磁场也是固定的，不会发生变化。

当定子和转子电磁场相互作用时，就会产生力矩。

这种力矩使转子开始旋转。

转子旋转的方向取决于定子和转子电磁场的极性。

当定子和转子磁场的极性相同时，它们之间的作用力将使转子旋转；当定子和转子磁场的极性相反时，它们之间的作用力将使转子反方向旋转。

在电动机中，通过改变定子和转子之间的电磁场的方向来实现正反转功能。

这可以通过改变电源电压的极性或改变定子和转子绕组的接线方式来实现。

例如，通过改变电源两个终端的连接方式，可以改变电流的方向从而改变电磁场的方向，从而实现正反转。

总之，电动机正反转的工作原理是通过改变定子和转子之间的电磁场的方向来实现的。

这种改变可以通过改变电源电压的极性或改变定子和转子绕组的接线方式来实现。

电磁场的相互作用产生力矩，使转子开始旋转，其旋转方向取决于电磁场极性的相对关系。

⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。

线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。

这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。

控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。

②控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。

反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。

③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。

为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。

当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。

同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。

这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。

实现联锁作用的常闭触头称为联锁触头（或互锁触头）。

企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

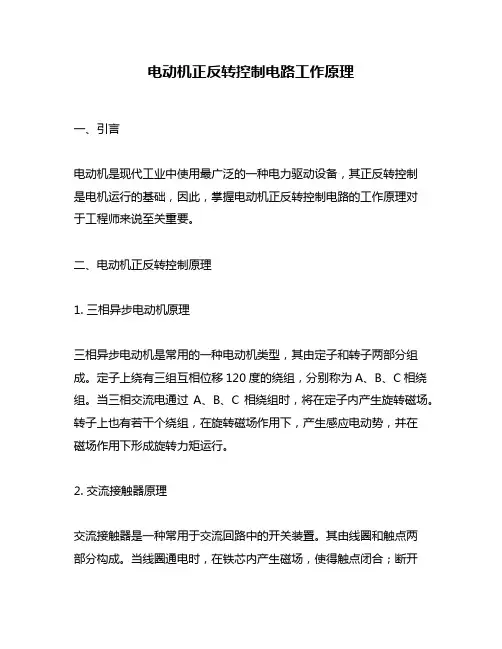

电动机正反转控制电路工作原理一、引言电动机是现代工业中使用最广泛的一种电力驱动设备，其正反转控制是电机运行的基础，因此，掌握电动机正反转控制电路的工作原理对于工程师来说至关重要。

二、电动机正反转控制原理1. 三相异步电动机原理三相异步电动机是常用的一种电动机类型，其由定子和转子两部分组成。

定子上绕有三组互相位移120度的绕组，分别称为A、B、C相绕组。

当三相交流电通过A、B、C相绕组时，将在定子内产生旋转磁场。

转子上也有若干个绕组，在旋转磁场作用下，产生感应电动势，并在磁场作用下形成旋转力矩运行。

2. 交流接触器原理交流接触器是一种常用于交流回路中的开关装置。

其由线圈和触点两部分构成。

当线圈通电时，在铁芯内产生磁场，使得触点闭合；断开线圈通电后，铁芯失去磁性，触点自动断开。

3. 正反转控制原理为了实现电动机正反转控制，需要采用交流接触器和切换器。

当切换器处于正转位置时，交流接触器K1、K2、K3闭合，三相电源通过K1、K2、K3进入电动机A、B、C相绕组，形成旋转磁场，使电动机正转；当切换器处于反转位置时，交流接触器K4、K5、K6闭合，三相电源通过K4、K5、K6进入电动机C、B、A相绕组，形成反向旋转磁场，使电动机反转。

三、电动机正反转控制电路1. 正向控制电路正向控制电路由主开关S1和交流接触器组成。

当主开关S1打开时，交流接触器KM1的线圈得到通电，在铁芯内产生磁场使得KM1上的触点闭合。

此时L1和L2之间的回路得以贯通。

同时，在KM1上的另一组触点也闭合，在L3和L4之间形成回路。

这样就实现了正向控制。

2. 反向控制电路反向控制电路由主开关S2和交流接触器组成。

当主开关S2打开时，交流接触器KM2的线圈得到通电，在铁芯内产生磁场使得KM2上的触点闭合。

此时L1和L3之间的回路得以贯通。

同时，在KM2上的另一组触点也闭合，在L2和L4之间形成回路。

这样就实现了反向控制。

3. 正反转切换电路正反转切换电路由切换器S3和交流接触器组成。

直流电动机正反转原理
直流电动机正反转原理是通过改变电流的方向和大小来实现的。

直流电动机是由永磁体和电枢组成的，电枢上通过一对刷子与电源相连。

当电源正极的电流进入电枢后，刷子与电枢接触，电流通过电枢产生磁场。

然后，刷子与电源的负极接触，电流改变方向，磁场极性也发生改变。

这样，磁场与永磁体之间会产生作用力，使得电枢开始旋转。

当电枢旋转到一定角度时，刷子与电枢断开，电流中断，电枢将继续以惯性运动。

此时，直流电机进入自动励磁状态，因为电枢的旋转产生的感应电动势会使电流重新流过电枢，重新激励磁场。

然后，刷子再次接触电枢，电流更新，电枢方向发生改变，在感应力的作用下，电枢再次旋转。

为了改变直流电动机的转向，只需改变电流的方向即可。

例如，如果交换电源引线的连接方式，即将正极连接到原先的负极，负极连接到原先的正极，电流的方向就会改变。

这样，电枢的感应力的方向也会改变，使电枢旋转的方向也随之改变。

因此，通过改变电流的方向和大小，可以实现直流电动机的正反转。

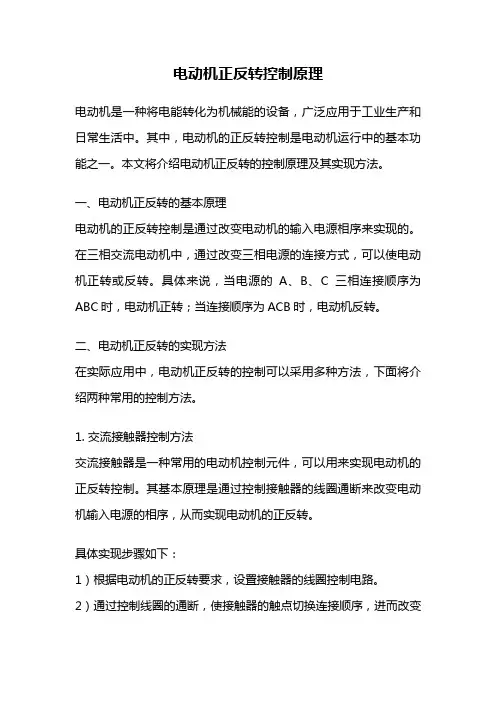

电动机正反转控制原理电动机是一种将电能转化为机械能的设备，广泛应用于工业生产和日常生活中。

其中，电动机的正反转控制是电动机运行中的基本功能之一。

本文将介绍电动机正反转的控制原理及其实现方法。

一、电动机正反转的基本原理电动机的正反转控制是通过改变电动机的输入电源相序来实现的。

在三相交流电动机中，通过改变三相电源的连接方式，可以使电动机正转或反转。

具体来说，当电源的A、B、C三相连接顺序为ABC时，电动机正转；当连接顺序为ACB时，电动机反转。

二、电动机正反转的实现方法在实际应用中，电动机正反转的控制可以采用多种方法，下面将介绍两种常用的控制方法。

1. 交流接触器控制方法交流接触器是一种常用的电动机控制元件，可以用来实现电动机的正反转控制。

其基本原理是通过控制接触器的线圈通断来改变电动机输入电源的相序，从而实现电动机的正反转。

具体实现步骤如下：1）根据电动机的正反转要求，设置接触器的线圈控制电路。

2）通过控制线圈的通断，使接触器的触点切换连接顺序，进而改变电动机的输入电源相序。

3）通过控制接触器的供电方式，实现电动机的正反转控制。

2. 可编程逻辑控制器（PLC）控制方法PLC是一种常用的工业自动化控制设备，可以用来实现电动机的正反转控制。

其基本原理是通过编程控制PLC的输出信号，改变电动机输入电源的相序，从而实现电动机的正反转。

具体实现步骤如下：1）编写PLC的控制程序，设置输入和输出信号的逻辑关系。

2）通过编程控制PLC的输出信号，改变电动机输入电源的相序。

3）根据电动机的正反转要求，设置PLC的输入信号，实现电动机的正反转控制。

三、电动机正反转控制的应用领域电动机正反转控制广泛应用于各个领域，下面将介绍几个常见的应用场景。

1. 工业生产线在工业生产线中，电动机正反转控制常用于控制输送带的运行方向。

通过控制电动机的正反转，可以调整产品在生产线上的运行方向，实现工件的输送和方向调整。

2. 交通运输在交通运输领域，电动机正反转控制常用于控制电动车辆的行驶方向。

电动机正反转控制原理电动机正反转控制是指通过控制电动机的工作方式，使其实现正转和反转两种运动状态。

电动机正反转的控制原理是通过改变电动机的电源极性或者改变相序来实现的。

下面将详细介绍电动机正反转控制的原理。

首先，我们需要明确电动机的结构。

电动机通常由定子和转子两部分组成。

定子上绕有电线圈，电线圈中通以电流产生磁场。

而转子则是在磁场作用下产生转动力。

电动机正反转控制就是通过改变定子电流方向或者改变定子磁场方向来实现的。

一种常用的电动机正反转控制方法是通过改变电源极性来实现。

对于直流电机，可以通过改变接入电源的正负极来实现电动机的正反转。

当电源的正负极接入电机的两端时，电动机会正转；当电源的正负极反接时，电动机会反转。

这是一种简单有效的电动机正反转控制方法，适用于一些简单的应用场合。

另一种常用的电动机正反转控制方法是采用三相交流电机的顺序反转。

三相交流电机的正反转控制，一般是通过改变其输入端的三相电源的相序来实现。

在三相交流电机中，改变任意两相的接线位置，就可以改变电机的转向。

这种控制方法适用于大功率的交流电机，常见于工业生产中。

除了以上介绍的两种方法，还有一些其他电动机正反转控制的方法。

比如，通过改变电动机的转子绕组的连接方式、通过增加一种特殊的正反转控制装置等等。

这些方法各有优劣，应根据具体的应用场合和要求来选择适合的电动机正反转控制方法。

总的来说，电动机正反转控制的原理是通过改变电动机的磁场方向或者电源极性来实现的。

在实际应用中，我们需要根据不同类型的电动机、不同的应用场合和不同的控制要求来选择合适的控制方法。

同时，为了确保电动机的正常工作和延长电动机的使用寿命，我们还需在控制电动机正反转的过程中注意保护电动机，避免因控制不当而造成损坏。

因此，在设计和应用电动机正反转控制系统时，需要充分考虑各种因素，合理选择控制方法和控制参数。

总之，电动机正反转控制是电机控制领域的基础知识之一，了解电动机正反转控制的原理对于电机控制工程师和相关行业的从业人员来说是非常重要的。

电动机正反的控制原理电动机正反控制原理是指控制电动机实现正转和反转运动的一种技术方案。

对于电动机来说，正反控制的实现是通过改变电动机的输入电流方向来实现的。

在电动机正反控制的设计中，常见的方法是使用电动机的三相线圈进行控制。

三相电动机是将电动机的线圈划分为三个部分，每个部分相位差120度。

通过改变电源输入的相序，可以改变线圈的磁场方向，从而实现电动机的正转和反转。

在具体实现上，电动机正反控制一般包括以下几个主要步骤：1. 相序切换：为了实现正转和反转，需要切换电源输入的相序。

相序切换一般通过控制继电器或倒相触发器来实现。

继电器可以控制电源的接通和断开，从而实现相序的切换。

倒相触发器则可以改变相信号的相位，从而改变相序。

2. 相序检测与保护：为了确保电动机正反转的安全性和可靠性，需要对相序进行检测和保护。

通常通过加装相序继电器或倒相监视器等设备来实现。

这些设备可以监测相序的正确性，并在相序错误时及时切断电源，以保护电动机不受损坏。

3. 电机启动：电机正反控制中，为了使电动机顺利启动，需要考虑电机的起动器选择和控制电路的设计。

常见的起动器有直接启动器、星角启动器、自耦启动器等。

这些起动器通过控制电压和电流的变化，实现电动机的平稳起动。

4. 电机速度控制：在正反控制的基础上，对电动机的速度进行控制是电动机应用中的重要需求。

常见的电机速度控制方法有电压调制、频率调制和PWM调制等。

这些方法通过改变电源输入的电压、频率或占空比，来实现对电动机转速的控制。

总结起来，电动机正反控制的原理是通过控制电源输入的相序和电压等参数，改变电动机的输入电流方向和大小，来实现电动机的正转和反转运动。

这个过程中需要保证相序的正确性和安全性，并考虑电动机的起动和速度控制等因素。

电动机正反转工作原理
电动机正反转的工作原理是基于电磁感应的原理。

电动机由一个定子和一个转子组成。

定子上有若干个绕组（线圈），用以产生磁场。

转子上则有若干个导体，当电流通过这些导体时，会在它们周围产生磁场。

当电动机接通电源时，电流会通过定子的绕组，产生一个磁场。

这个磁场会与转子上的导体相互作用，使得转子受到一个力矩。

这个力矩会使得转子开始旋转。

当电源的极性改变时，定子的磁场也会改变方向。

由于转子上的导体感受到的磁场方向改变了，它们的受力方向也会改变。

因此，转子的运动方向也会改变，从而使得电动机的旋转方向发生了反转。

要实现电动机的正反转，通常会通过改变电源的接线方式来实现。

比如，可以通过切换电源的正负极来改变电流的方向，从而改变磁场的方向和转子的旋转方向。

此外，还可以通过控
制电动机绕组的通电顺序来改变转子的运动方向。

总之，电动机正反转的工作原理是利用电流通过绕组形成的磁场与导体之间的相互作用力矩来实现的，通过改变电流方向或绕组的通电顺序可以控制电动机的正反转。

正反转控制的电气原理
正反转控制是一种常见的电气原理，用于控制电动机或其他设备的正转和反转运行。

正反转控制通常通过控制装置（如继电器、接触器或PLC等）来实现。

以下是一种基本的正反转控制电路原理：
1. 电源连接：将电源连接到控制装置的输入端，以供电路正常运行。

2. 开关连接：将正转和反转开关（通常为按钮开关或自锁开关）连接到控制装置的输入端。

3. 控制装置连接：将控制装置的输出端（如继电器的触点）分别连接到电动机的正转和反转线圈。

4. 接地连接：将电源的接地线与控制装置的接地线连接起来，以提供电路的安全接地。

当按下正转按钮时，控制装置的输出端将给出正转信号，电动机的正转线圈接通，电动机开始正转运行。

同样，当按下反转按钮时，控制装置的输出端将给出反转信号，电动机的反转线圈接通，电动机开始反转运行。

通过正反转控制，可以实现对电动机或其他设备的运行方向进行灵活的控制，适用于很多工业自动化应用中。

三相异步电动机正反转控制电路工作原理1. 三相异步电动机的基本知识在工业中，三相异步电动机就像是个“工作马”，它负责带动各种机器、设备转起来，简直是个“劳模”。

那么，啥是三相异步电动机呢？简单来说，它是利用三相交流电的电磁场来运行的。

这个电机可以说是聪明的，依靠转子与定子之间的相互作用，产生旋转力矩，让机器运转得平平稳稳。

说白了，就是你给它电，它就给你转，谁也不耽误谁。

这玩意儿的工作原理，其实也挺简单的。

三相电源的变化会在定子里产生旋转的磁场，转子就被这磁场“吸引”着转动。

不过，它可是个“独立”个体，没事的时候，它也不会转，得等到电压来了，它才会乐呵呵地动起来。

这种电动机的好处就是省电、耐用，而且维护起来也相对简单，真是工业界的“老实人”。

2. 正反转控制的必要性接下来，我们得聊聊为啥要控制电动机的正反转。

想象一下，你的电动机像个“调皮捣蛋鬼”，有时候需要前进，有时候又得后退，这时候就得靠控制电路来帮忙了。

比如说，咱们在某些设备上，可能需要先把材料输送过去，之后再把空桶拉回来，这时候就得控制电动机的转向。

2.1 正转与反转的基本概念正转，顾名思义，就是电动机按照正常的方向转动；反转嘛，听起来就有点调皮，就是电动机反着转。

对于电动机来说，这两种转向是“人生”的重要选择。

就像一个人，有时候需要直奔目标，有时候又得打个弯儿绕一下，才能达到目的地。

2.2 控制电路的组成那么，正反转控制电路又是个啥呢？其实，这个电路的组成并不复杂。

主要是一些开关、接触器、继电器，还有控制线路。

简单地说，这些小家伙儿就像是一支“乐队”，各司其职，有的负责开启，有的负责关闭，有的则负责切换方向，真是热闹得很。

3. 控制电路的工作原理说到控制电路的工作原理，那就更有意思了！想象一下，你在一个舞会上，DJ控制着音乐，来调动大家的情绪。

电动机的控制电路也是如此，电流的流向就像是音乐的节拍，带动着电动机的“舞步”。

3.1 正转控制的实现当你想让电动机正转时，控制电路会通过接触器闭合相应的电路，电流顺利通过，让电动机高兴地“转”起来。

电动机正反转控制原理电动机正反转控制是指通过控制电动机的电源极性，使其实现正向或反向旋转的过程。

电动机正反转控制在工业生产中被广泛应用，可以实现机械设备的正向运动和反向运动，具有重要的意义。

电动机正反转控制原理基于电动机的工作原理和电源电路的控制，在实际应用中有多种实现方式。

下面将介绍两种常见的实现原理。

一、直流电动机正反转控制原理直流电动机正反转控制是指通过改变电动机的电源极性来实现正向或反向旋转。

直流电动机由电枢和磁场绕组组成，通过改变电枢绕组的电流方向可以控制电动机的旋转方向。

在直流电动机正向旋转时，电源正极连接到电动机的正极，负极连接到电动机的负极，电流通过电枢绕组顺时针流动，产生的磁场与磁场绕组的磁场相互作用，使电动机旋转。

而在反向旋转时，只需改变电源的极性即可。

将电源正极连接到电动机的负极，负极连接到电动机的正极，电流通过电枢绕组逆时针流动，磁场方向相反，电动机反向旋转。

为了实现电动机正反转的控制，可以使用电磁继电器或电子开关来控制电源极性的切换。

通过控制继电器或电子开关的通断，可以实现电动机的正向或反向旋转。

二、交流电动机正反转控制原理交流电动机正反转控制是指通过改变电动机绕组的相序来实现正向或反向旋转。

交流电动机根据绕组的接线方式可以分为星形接法和三角形接法。

在星形接法下，电动机的三个绕组分别与电源的三相相连，通过改变绕组的相序可以控制电动机的正向或反向旋转。

例如，将A相绕组与B相相连，B相绕组与C相相连，C相绕组与A相相连，电动机正向旋转；将A相绕组与C相相连，B相绕组与A相相连，C相绕组与B相相连，电动机反向旋转。

在三角形接法下，电动机的三个绕组形成一个闭合回路，通过改变绕组的相序同样可以控制电动机的正向或反向旋转。

例如，将A相绕组与B相相连，B相绕组与C相相连，C相绕组与A相相连，电动机正向旋转；将A相绕组与C相相连，B相绕组与A相相连，C 相绕组与B相相连，电动机反向旋转。

电动机正反转控制原理
电动机正反转控制是通过改变电机绕组的接线方式来实现的。

其原理是根据正逆时针旋转的要求，将电机的相序进行调整。

具体来说，如果需要使电动机顺时针转动，就需要将三相电源的相位按照逆时针顺序依次连接到电机的A、B、C三个相位上。

而如果需要使电动机逆时针转动，则需要将三相电源的相位按照顺时针的顺序依次连接到电机的A、B、C三个相位上。

为了实现正反转控制，通常采用三相反转器来实现。

三相反转器由六个晶闸管或者三个双向晶闸管构成。

通过改变晶闸管的导通顺序，可以改变电机的相序，从而实现电机的正反转控制。

在正反转控制中，需要注意以下几点：
1. 正反转切换时，必须确保电机停止转动才能进行切换，否则可能会对电机和控制器造成损坏。

2. 切换过程中需要注意控制信号的稳定性和可靠性，以确保正反转切换的准确性。

3. 在切换时，还需要考虑电流和电压的变化情况，避免对电机造成冲击和损坏。

总之，电动机正反转控制通过改变电机绕组的接线方式，以及使用三相反转器来实现。

合理且准确的正反转控制可以确保电机的正常运行和使用。

电动机正反转工作原理电动机是一种将电能转换为机械能的设备，它在现代工业生产中起着至关重要的作用。

而电动机的正反转工作原理，则是其运行的基础。

本文将从电动机的结构、工作原理和控制方法等方面，对电动机的正反转工作原理进行详细介绍。

首先，我们来看一下电动机的结构。

电动机通常由定子和转子两部分组成。

定子是电磁铁产生的磁场，而转子则是通过电流产生的磁场，两者之间的相互作用产生了电动机的转动力。

在电动机正转时，电流通过定子绕组产生磁场，与转子上的磁场相互作用，从而产生转动力；而在电动机反转时，电流的方向发生改变，导致磁场的方向也改变，从而改变了转子上的磁场方向，使电动机产生反向转动力。

其次，我们来了解一下电动机的工作原理。

电动机的工作原理主要是基于洛伦兹力的作用。

当电流通过导体时，会在导体周围产生磁场，而在磁场中运动的导体则会受到洛伦兹力的作用。

在电动机中，定子和转子上的磁场相互作用，产生了洛伦兹力，从而驱动了电动机的转动。

在正反转过程中，通过控制电流的方向和大小，可以实现电动机的正反转。

再者，我们来讨论一下电动机的控制方法。

电动机的正反转可以通过控制电流的方向和大小来实现。

通常情况下，可以通过改变电源的接线方式或者使用电子器件来控制电流的方向和大小，从而实现电动机的正反转。

在工业生产中，通常会使用PLC或者变频器等设备来对电动机进行精确控制，以满足不同的工作需求。

总结一下，电动机的正反转工作原理是基于洛伦兹力的作用，通过控制电流的方向和大小来实现。

在实际应用中，需要根据具体的工作需求和控制要求，选择合适的控制方法和设备，以确保电动机能够正常、稳定地工作。

希望通过本文的介绍，读者能够对电动机的正反转工作原理有一个更清晰的认识。
