相干光通信系统的设计与实现

相干光通信技术徐飞 20114487【摘要】:随着各种新型通信技术的发展以及互联网带来的信息爆炸式增长，科学研究工作者们提出了相干光通信这一解决办法。

本文简要介绍了相干光通信的基本原理、相干光通信相对其他通信方式的优点和它所涉及的主要技术，以及在超长波长光纤通信系统中的应用等问题。

【关键词】:相干调制、外差检波、稳频、超长波长光纤引言:在光纤通信领域，更大的带宽、更长的传输距离、更高的接受灵敏度，是科学研究者们永远的追求。

虽然波分复用(WDM)技术和掺铒光纤放大器(,,,,)的应用已经使光纤通信系统的带宽和传输距离得到了极大地提升但随着视频会议等一系列新的通信技术的不断发展应用和互联网普及带来的信息爆炸式增长，相干光通信技术的研究与应用显得越发的重要。

1.相干光通信的基本原理:在相干光通信中主要利用了相干调制和外差检测技术,所谓相干调制,就是利用要传输的信号来改变光载波的频率、相位和振幅,这就需要光信号有确定的频率和相位,即应是相干光。

激光就是一种相干光。

所谓外差检测,就是利用一束本机振荡产生的激光与输人的信号光在光混频器中进行混频,得到与信号光的频[1]率、相位和振幅按相同规律变化的中频信号。

在光发射端用外光调制方式将信号以调幅、调相或调频的方式调制到光载波上，再经过光匹配器送入光纤中进行传输，当信号光传输到光接收端时，先用一束本振光信号与之进行相干混合，然后用探测器检测。

相干光通信根据本振光信号频率与接收到的信号光频率是否相等，可分为外差检测相干光通信和零差检测相干光通信。

外差检测相干光通信经光电检波器获得的是中频信号，还需要进行二次解调才能被转换成基带信号。

外差检测相干光通信又可根据中频信号的解调方式分为同步解调和包络解调。

零差检测相干光通信的光信号经光电检波器后被直接转换成系带信号，不需要进行二次解调，但本振光频率与信号光频率要求严格匹配，并且要求本振光与信号光的相位锁定。

2.相干光通信的优点:相干光通信技术充分利用了它的混频增益、信道选择性及可调性出色以及充分利用光纤通信的带宽等特点，逐步适应当前通信的巨大需求，与传统的通信系统相比，具有以下突出的优点。

[整理]相干光通信相干光通信一、相干光通信的基本工作原理在相干光通信中主要利用了相干调制和外差检测技术。

所谓相干调制，就是利用要传输的信号来改变光载波的频率、相位和振幅，这就需要光信号有确定的频率和相位(而不像自然光那样没有确定的频率和相位)，即应是相干光。

激光就是一种相干光。

所谓外差检测，就是利用一束本机振荡产生的激光与输入的信号光在光混频器中进行混频，得到与信号光的频率、位相和振幅按相同规律变化的中频信号。

在发送端，采用外调制方式将信号调制到光载波上进行传输。

当信号光传输到达接收端时，首先与一本振光信号进行相干耦合，然后由平衡接收机进行探测。

相干光通信根据本振光频率与信号光频率不等或相等，可分为外差检测和零差检测。

前者光信号经光电转换后获得的是中频信号，还需二次解调才能被转换成基带信号。

后者光信号经光电转换后被直接转换成基带信号，不用二次解调，但它要求本振光频率与信号光频率严格匹配，并且要求本振光与信号光的相位锁定。

相干光通信系统可以把光频段划分为许多频道，从而使光频段得到充分利用，即多信道光纤通信。

我们知道无线电技术中相干通信具有接收灵敏度高的优点，相干光通信技术同样具有这个特点，采用该技术的接收灵敏度可比直接检测技术高18dB。

早期，研究相干光通信时要求采用保偏光纤作传输介质，因为光信号在常规光纤线路中传输时其相位和偏振面会随机变化，要保持光信号的相位、偏振面不变就需要采用保偏光纤。

但是后来发现，光信号在常规光纤中传输时，其相位和偏振面的变化是慢变化，可以通过接收机内用偏振控制器来纠正，因此仍然可以用常规光纤进行相干通信，这个发现使相干光通信的前景呈现光明。

相干光纤通信系统在光接收机中增加了外差或零差接收所需的本地振荡光源，该光源输出的光波与接收到的已调光波在满足波前匹配和偏振匹配的条件下，进行光电混频。

混频后输出的信号光波场强和本振光波场强之和的平方成正比，从中可选出本振光波与信号光波的差频信号。

相干光通信1引言卫星光通信的概念最早提出于20世纪60年代中期，但由于当时技术水平的限制．激光器件的研究刚刚起步，无法满足卫星光通信的要求。

直到80年代，随着光电技术与器件工艺的发展，卫星光通信的研究才开始逐渐受到重视。

卫通信按接收方式分为相干光通信系统和非相干通信系统。

早期的卫星光通信系统借鉴光纤通信技术采用了直接检测的系统方案，虽然能够实现中低速通信系统，但系统的发射功率和接收灵敏度都受到一定的限制。

随着信息时代的高速发展，卫星通信传输量剧增，宽带卫星通信技术成为卫星通信研究的热点。

建立卫星通信链路有两种选择：射频通信和光通信，目前通用的卫星射频通信系统受到传输容量、功耗、重量、体积等方面的严格限制，出现了1 Gbps以上通信的速率“瓶颈”，难以适应未来高速、宽带通信的需求；利用光频信号在空间传输实现通信被认为是解决该“瓶颈”的最佳方案。

2卫星相干光通信的原理及优势2.1卫星相干光通信的原理相干光通信中的“相干”是指光相干接收技术，根据本征激光器和信号光的频率不同，分为零差或外差接收。

图1为相干接收机的基本结构…，光信号经空间传输，由光学天线接收后，接收到的信号光同本征光混频，经光电检测器转换，输出电信号，解调处理，得到信号。

2.2相干光通信的优势相干光通信具有很多潜在优势，可以提高通信系统性能，接收机灵敏度高，而且能够在电域补偿光传输过程中的信号劣化；支持多种调制方式，多电平的调制方式可提高光通信链路的数据容量；波长的选择性好，频分复用方式实现更高速率传输，提升现有光通信的数据容量。

图1相干接收机原理图3国内外发展现状卫星相干光通信，由于技术和光电器件的原因，发展不是连续的。

1980年到1990年间，光相干检测技术是通信领域研究的热点，并有一系列相干通信理论文章发表及实验系统相继完成。

但因窄线宽高稳频激光器尚未成熟，不能实现工程上的应用。

1990年到1995年，随光纤通信中光放大器技术的发展，尤其是掺铒光纤放大器的实用化，相干检测原理及应用的研究渐少，各国研究机构都转向了直接检测的光通信系统，并相继实现了低速的星地、卫星间的通信试验。

光通信中的相干光通信系统性能分析随着信息技术的快速发展和对高速数据传输的需求不断增长，光通信作为一种高速、大容量、低损耗的传输方式，在通信领域发挥着重要的作用。

而相干光通信系统则是一种基于光的相位信息来实现数据传输的技术，它能够提供更高的传输速率和更强的抗干扰能力。

本文将对光通信中相干光通信系统的性能进行详细分析，从相干度、误码率和传输距离等方面进行评估。

首先，我们来看相干度对相干光通信系统性能的影响。

相干度是指光信号的波动性与时间的关系，它直接影响系统的可靠性和传输质量。

在相干光通信系统中，信号的相位和幅度信息需要被精确地判断和恢复，相干度较高可以保证相位信息的传输准确性。

而相干度较低，则会引入相位噪声和失真，影响信号的解调性能和传输质量。

因此，相干度的提高可以显著提升相干光通信系统的性能。

其次，误码率也是相干光通信系统性能评估的重要指标之一。

误码率是指在数据传输过程中出现的比特错误率，通常用误比特率（BER）来衡量。

对于高速的光通信系统来说，传输质量的好坏直接影响到数据传输的准确性和可靠性。

相干光通信系统因其对相位信息的敏感性，往往需要采用更复杂的调制技术和信号处理算法。

通过优化系统的设计和参数设置，降低误码率是提升相干光通信系统性能的关键。

例如，选择适当的编码方案、增加信道的信噪比，以及合理设计调制器和解调器等都可以有效地降低误码率。

此外，传输距离也是相干光通信系统性能评估的一个重要指标。

随着传输距离的增加，光信号容易受到损耗、色散和非线性效应的影响，从而导致信号的失真，使得相干光通信系统的传输质量下降。

为了提高传输距离，可以采用光纤放大器、光纤衰减器等光学器件来补偿光信号的损耗，同时还可以采用适当的调制技术和复用技术来提高光信号的抗干扰能力和传播距离。

除了上述几个方面，还有一些其他因素也会对相干光通信系统的性能产生影响。

例如，光路多径传播和多径干扰会引入时延扩展、码间串扰等问题，从而影响到相干光通信系统的传输质量。

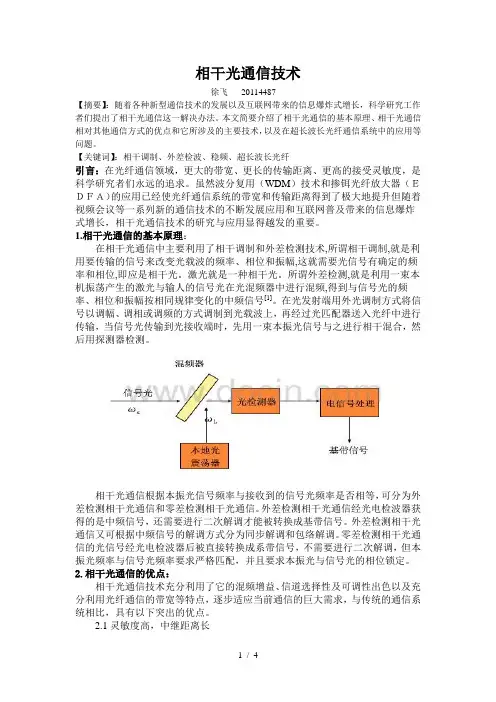

相干光通信技术徐飞20114487【摘要】：随着各种新型通信技术的发展以及互联网带来的信息爆炸式增长，科学研究工作者们提出了相干光通信这一解决办法。

本文简要介绍了相干光通信的基本原理、相干光通信相对其他通信方式的优点和它所涉及的主要技术，以及在超长波长光纤通信系统中的应用等问题。

【关键词】：相干调制、外差检波、稳频、超长波长光纤引言：在光纤通信领域，更大的带宽、更长的传输距离、更高的接受灵敏度，是科学研究者们永远的追求。

虽然波分复用（WDM）技术和掺铒光纤放大器（ＥＤＦＡ）的应用已经使光纤通信系统的带宽和传输距离得到了极大地提升但随着视频会议等一系列新的通信技术的不断发展应用和互联网普及带来的信息爆炸式增长，相干光通信技术的研究与应用显得越发的重要。

1.相干光通信的基本原理：在相干光通信中主要利用了相干调制和外差检测技术,所谓相干调制,就是利用要传输的信号来改变光载波的频率、相位和振幅,这就需要光信号有确定的频率和相位,即应是相干光。

激光就是一种相干光。

所谓外差检测,就是利用一束本机振荡产生的激光与输人的信号光在光混频器中进行混频,得到与信号光的频率、相位和振幅按相同规律变化的中频信号[1]。

在光发射端用外光调制方式将信号以调幅、调相或调频的方式调制到光载波上，再经过光匹配器送入光纤中进行传输，当信号光传输到光接收端时，先用一束本振光信号与之进行相干混合，然后用探测器检测。

相干光通信根据本振光信号频率与接收到的信号光频率是否相等，可分为外差检测相干光通信和零差检测相干光通信。

外差检测相干光通信经光电检波器获得的是中频信号，还需要进行二次解调才能被转换成基带信号。

外差检测相干光通信又可根据中频信号的解调方式分为同步解调和包络解调。

零差检测相干光通信的光信号经光电检波器后被直接转换成系带信号，不需要进行二次解调，但本振光频率与信号光频率要求严格匹配，并且要求本振光与信号光的相位锁定。

2.相干光通信的优点：相干光通信技术充分利用了它的混频增益、信道选择性及可调性出色以及充分利用光纤通信的带宽等特点，逐步适应当前通信的巨大需求，与传统的通信系统相比，具有以下突出的优点。

《高速DP-QPSK相干光通信系统的研究》篇一一、引言随着信息技术的飞速发展，人们对高速、大容量的光通信系统的需求日益增长。

数字相干光通信技术以其高效率、高带宽利用率和抗干扰能力强等优势，在通信领域得到了广泛的应用。

其中，DP-QPSK（双偏振正交相移键控）技术以其出色的性能和灵活性，在高速光通信系统中扮演着重要角色。

本文将围绕高速DP-QPSK相干光通信系统展开研究，深入探讨其原理、性能及优势。

二、DP-QPSK相干光通信系统原理DP-QPSK相干光通信系统是一种基于偏振复用和相移键控技术的光通信系统。

该系统通过将两个相互正交的偏振态上的信号进行调制，实现了信号容量的倍增。

同时，通过相移键控技术，将信息编码为四个不同的相移状态，从而提高了系统的传输效率。

在DP-QPSK系统中，发射端将电信号转换为光信号，然后通过光纤传输到接收端。

接收端采用相干检测技术，通过本振光源与接收到的光信号进行混频，提取出携带信息的偏振态和相位信息，从而实现信号的解调和解码。

三、系统性能及优势分析1. 高传输速率：DP-QPSK技术具有较高的频谱效率，能够实现高速数据传输。

在光纤传输中，DP-QPSK系统可以支持高达数十Gbps的传输速率，满足了大容量、高速率的光通信需求。

2. 抗干扰能力强：相干检测技术能够提取出光信号的偏振态和相位信息，具有较高的信噪比和抗干扰能力。

在光纤传输过程中，DP-QPSK系统能够有效地抵抗光纤非线性和色散等干扰因素，保证信号的传输质量。

3. 灵活性高：DP-QPSK系统支持灵活的调制格式和编码方式，可以根据实际需求进行配置和调整。

同时，该系统还支持多种网络拓扑结构，便于组建灵活的光网络。

4. 容量大：通过偏振复用技术，DP-QPSK系统能够实现在单模光纤中传输多路信号，大幅提高了光纤的传输容量。

四、实验研究与结果分析为了验证DP-QPSK相干光通信系统的性能，我们进行了实验研究。

实验中，我们搭建了DP-QPSK相干光通信系统实验平台，采用高速调制器和相干检测器等关键器件，实现了高速、大容量的光信号传输。

《相干光通信中高光谱效率调制方式的研究》篇一一、引言随着信息技术的飞速发展，光通信技术已成为现代通信领域的重要支柱。

在相干光通信系统中，高光谱效率的调制方式对于提升系统性能和传输速率至关重要。

本文将针对相干光通信中的高光谱效率调制方式进行深入研究，探讨其原理、性能及潜在应用。

二、相干光通信基本原理相干光通信是一种利用光波的相位和振幅信息进行传输的技术。

其基本原理包括光波的产生、调制、传输和检测等过程。

在相干光通信系统中，调制器将电信号转换为光信号，并通过光纤进行传输。

接收端利用相干检测技术对光信号进行解调和恢复原始电信号。

三、高光谱效率调制方式为了提升相干光通信系统的光谱效率，研究人员提出了多种高光谱效率的调制方式。

本文将重点介绍几种典型的调制方式，包括正交振幅调制（QAM）、正交频分复用（OFDM）和偏振复用调制（PolMUX）。

1. 正交振幅调制（QAM）QAM是一种将两个正交载波进行振幅调制的技术。

在相干光通信中，QAM可以通过调整光波的振幅和相位来实现高阶调制，从而提高光谱效率。

QAM的优点包括高带宽利用率、抗干扰能力强等。

然而，随着调制阶数的增加，QAM的误码率也会相应上升。

2. 正交频分复用（OFDM）OFDM是一种将信道划分为多个正交子信道的技术。

在相干光通信中，OFDM可以通过将数据分散到多个子信道上，以降低信号间的干扰和提高光谱效率。

OFDM的优点包括抗多径干扰能力强、适用于高频选择性信道等。

然而，OFDM对同步误差较为敏感，且需要复杂的频域处理。

3. 偏振复用调制（PolMUX）PolMUX是一种利用光的偏振态进行复用的技术。

在相干光通信中，PolMUX可以通过同时传输两个正交的偏振态来实现光谱效率的翻倍。

PolMUX的优点包括高光谱效率和抗干扰能力强等。

然而，偏振态的稳定性对PolMUX的性能有较大影响。

四、实验研究与性能分析为了验证高光谱效率调制方式的有效性，我们进行了实验研究。

本技术公开了一种用于64QAM相干光通信系统的光纤非线性均衡方法，对接收到的64QAM数据进行处理，包括：将接收到的数据集设置为第一级数据集，计算每个数据点的密度参数，设定阈值，选择密度参数超过指定阈值的数据作为第二级数据集；对第二级数据集点进行解调，划分为64个簇，并获得64个质心；根据获得的质心，将第二级数据集中的数据根据最近的欧式距离分类到相应簇中，用64个获得的新簇群的质心来更新；将第一级数据集根据最近的欧式距离分配到相应的簇群中，获得分类后的64个簇，计算获得各簇的最优质心。

本技术在不需要迭代的前提下，能够快速和准确地选取出K means聚类的全局最优质心，很好地降低了光纤中Kerr非线性的影响，得到的误码率性能比之前没处理的性能要高半个数量级。

权利要求书1.一种用于64-QAM相干光通信系统的光纤非线性均衡方法，对接收到的64-QAM数据进行处理，其关键在于质心的选取，包括以下步骤：(1) 将接收到的64-QAM数据集设置为第一级数据集，k的最大值为64，用于表示64-QAM数据的64个质心数；(2) 计算第一级数据集中每个数据点的密度参数dd(k)：其中，式中，函数range是数据点的数值范围，x和y分别表示64-QAM数据的实部和虚部，i代表数据集中的点，i是1到N的整数，N是数据集中数据点的个数；(3) 设定阈值, 将获得的第一级数据集根据密度函数值dd（k）进行筛选，选择dd（k）超过指定阈值的数据作为第二级数据集；(4) 对第二级数据集点用解调函数对64-QAM星座图信号进行信号恢复，将获取的十进制数据0-63作为标签附加到对应数据；基于标签，将第二级数据集划分为64个簇，并且将这些簇群进行平均以获得64个质心Ci；(5) 根据获得的质心Ci，将第二级数据集中的数据根据最近的欧式距离分类到相应簇中，以得到标签Y1st，用64个获得的新簇群的质心来更新Ci；(6) 将第一级数据集根据最近的欧式距离分配到相应的簇群中，获得分类后的64个簇，计算获得各簇的最优质心，输出最后的标签Y2st。

第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。

1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。

(2)频带极宽，通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低，中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。

1－3、光纤通信系统由哪几部分组成？简述各部分作用。

参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。

(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器：由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

《高速高阶相干光通信系统中关键技术的研究》篇一一、引言随着互联网和通信技术的快速发展，数据传输的速度和容量已经成为人们日益增长的需求。

为了满足这一需求，高速高阶相干光通信系统逐渐成为研究热点。

该系统通过利用先进的光学技术和数字信号处理技术，实现了高速、大容量的数据传输。

本文将针对高速高阶相干光通信系统中的关键技术进行研究，探讨其原理、性能及其在实践中的应用。

二、高速高阶相干光通信系统概述高速高阶相干光通信系统是一种利用相干检测技术进行信号传输的系统。

它采用先进的调制格式和数字信号处理技术，能够实现高速、大容量的数据传输。

相比传统的光通信系统，该系统具有更高的频谱效率和更远的传输距离。

该系统主要包括光发射端、光信道和光接收端三个部分。

三、关键技术研究1. 高级调制格式技术高级调制格式技术是高速高阶相干光通信系统的核心技术之一。

它通过在光信号中引入更多的信息位，提高了频谱效率。

常见的调制格式包括正交幅度调制（QAM）、相移键控调制（PSK）等。

这些调制格式具有较高的抗干扰能力和抗噪声能力，能够在复杂的信道环境中实现高速、高质量的数据传输。

2. 数字信号处理技术数字信号处理技术是高速高阶相干光通信系统中的另一个关键技术。

它通过对接收到的光信号进行数字处理，提高了信号的质量和抗干扰能力。

数字信号处理技术包括均衡、偏振解复用、载波恢复等。

其中，均衡技术用于补偿信道中的色散和损耗；偏振解复用技术用于分离光信号中的不同偏振态；载波恢复技术用于恢复光信号的相位和频率信息。

3. 相干检测技术相干检测技术是高速高阶相干光通信系统中的核心技术之一，通过在接收端利用本地激光器和待检测的信号进行相干混合，从而得到待测信号的相位和幅度信息。

相比传统的直接检测技术，相干检测技术具有更高的灵敏度和更低的误码率。

此外，相干检测技术还可以实现载波恢复和偏振解复用等功能，进一步提高了系统的性能。

四、实践应用高速高阶相干光通信系统在实践中的应用已经取得了显著的成果。

光学通信中的相干光传输技术原理与实现光学通信是一种以光信号作为信息载体的通信方式。

相较于传统的电信号传输方式，光信号传输具有更大的带宽，更低的损耗和更高的传输速率。

在光学通信中，相干光传输技术发挥着关键作用。

本文将介绍相干光传输技术的原理及其在光学通信中的实现。

一、相干光传输技术的原理相干光传输技术是指通过合理的光源选择、信号调制和光传输路线设计等手段，使得光信号之间保持一定的相位关系的传输技术。

相干光传输技术的原理主要包括光源相干性、相位调制和波分复用等方面。

1. 光源相干性光源的相干性是相干光传输技术的基础。

在光通信中，常用的光源有激光器和LED。

激光器具有很好的相干性，可以产生相干光信号。

而LED则具有较低的相干性，不适用于相干光传输。

选择适合的光源可以保证光信号的相干性。

2. 相位调制相位调制是相干光传输技术中重要的环节。

通过改变光信号的相位，可以实现对光信号进行编码和解码，提高传输的可靠性和传输速率。

常见的光相位调制技术包括直接调制、二进制相移键控(BPSK)调制和四进制相移键控(QPSK)调制等。

直接调制是一种简单且常用的相位调制方法，它通过改变光信号的驱动电流或电压，直接改变光信号的相位。

BPSK和QPSK调制是一种更高级的调制方式，可以在同样的带宽下传输更多的信息，提高传输速率和系统容量。

3. 波分复用波分复用是相干光传输技术中另一个重要的原理。

它是利用不同波长的光信号在光纤中传输，从而实现多路复用。

通过将多个不同波长的光信号传输在同一根光纤中，可以大大提高光纤的利用率和传输容量。

波分复用技术在光通信系统中具有重要的应用价值。

二、相干光传输技术的实现相干光传输技术的实现需要光源、调制器、光纤等组件的配合。

下面将详细介绍相干光传输技术的实现过程。

1. 光源选择首先需要选择合适的光源。

激光器是常见的光源选择，具有较高的相干性和光强。

然而，在特定的应用场景下，可能需要选择其他类型的光源，如LED。
