波导传输线理论

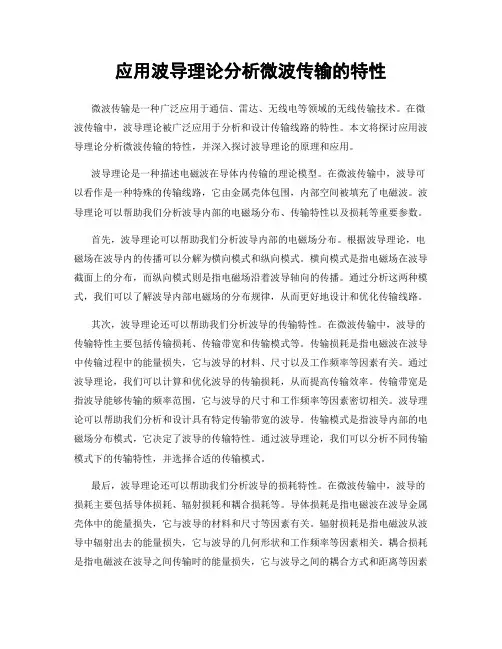

应用波导理论分析微波传输的特性微波传输是一种广泛应用于通信、雷达、无线电等领域的无线传输技术。

在微波传输中，波导理论被广泛应用于分析和设计传输线路的特性。

本文将探讨应用波导理论分析微波传输的特性，并深入探讨波导理论的原理和应用。

波导理论是一种描述电磁波在导体内传输的理论模型。

在微波传输中，波导可以看作是一种特殊的传输线路，它由金属壳体包围，内部空间被填充了电磁波。

波导理论可以帮助我们分析波导内部的电磁场分布、传输特性以及损耗等重要参数。

首先，波导理论可以帮助我们分析波导内部的电磁场分布。

根据波导理论，电磁场在波导内的传播可以分解为横向模式和纵向模式。

横向模式是指电磁场在波导截面上的分布，而纵向模式则是指电磁场沿着波导轴向的传播。

通过分析这两种模式，我们可以了解波导内部电磁场的分布规律，从而更好地设计和优化传输线路。

其次，波导理论还可以帮助我们分析波导的传输特性。

在微波传输中，波导的传输特性主要包括传输损耗、传输带宽和传输模式等。

传输损耗是指电磁波在波导中传输过程中的能量损失，它与波导的材料、尺寸以及工作频率等因素有关。

通过波导理论，我们可以计算和优化波导的传输损耗，从而提高传输效率。

传输带宽是指波导能够传输的频率范围，它与波导的尺寸和工作频率等因素密切相关。

波导理论可以帮助我们分析和设计具有特定传输带宽的波导。

传输模式是指波导内部的电磁场分布模式，它决定了波导的传输特性。

通过波导理论，我们可以分析不同传输模式下的传输特性，并选择合适的传输模式。

最后，波导理论还可以帮助我们分析波导的损耗特性。

在微波传输中，波导的损耗主要包括导体损耗、辐射损耗和耦合损耗等。

导体损耗是指电磁波在波导金属壳体中的能量损失，它与波导的材料和尺寸等因素有关。

辐射损耗是指电磁波从波导中辐射出去的能量损失，它与波导的几何形状和工作频率等因素相关。

耦合损耗是指电磁波在波导之间传输时的能量损失，它与波导之间的耦合方式和距离等因素有关。

第四章规则波导理论前面介绍了几种无色散的TEM波传输线，它们在结构上都属于双导体系统。

其中平行双线是用在米波波段和分米波低频端的一种传输线；同轴线是用在分米波~厘米波段的一种传输线；带状线和微带是最近20多年来发展起来的新型平面传输线，它们在微波集成电路（MIC）中做传输线或元器件之用，是属于厘米波高频端的一种传输线。

当频率再升高时，上述几种传输线出现了一系列缺点，致使它们失去了实用价值。

比如，随着频率的增高，趋肤效应显著，因而导体热损耗增加；介质损耗和辐射损耗也随之增加；横向尺寸减小，功率容量明显下降，加工工艺也愈加困难。

上述缺点促使人们寻找一种新的，适用于更高频率，具有大功率容量的传输手段，于是产生了波导管。

实际上早在第二次世界大战前的1933年就已在实验室内被证明，采用波导管是行之有效的微波功率的传输手段。

现代雷达几乎无一例外地采用波导作为其高频传输系统。

波导管的使用频带范围很宽，从915MHz（微波加热）到94GHz（F波段）都可使用波导传输线。

本章所讲的“波导”是指横截面为任意形状的空心金属管。

所谓“规则波导”是指截面形状、尺寸及内部介质分布状况沿轴向均不变化的无限长直波导。

最常用的波导，其横截面形关是矩形和圆形的。

波导具有结构简单、牢固、损耗小、功率容量大等优点，但其使用频带较窄，这一点就不如同轴线和微带线了。

导行波理论不仅用于分析各类波导传输线本身，还是下面分析谐振腔、各种微波元件等的理论基础。

§4-1 电磁场基础同前面讨论同轴线、双线传输线所用的“路”的方法不同，本章所讨论的规则波导采用的是“场”的方法，即从麦克斯韦方程出发，利用边界条件导出波导传输线中电、磁场所服从的规律，从而了解波导中的模式及其场结构（即所谓横向问题）以及这些模式沿波导轴向的基本传输特性（即所谓纵向问题）。

一、麦克斯韦方程麦克斯韦总结了一系列电磁实验定律，得出一组反映宏观电磁现象所服从的普遍规律的方程式，这就是著名的麦克斯韦方程组。

传输线理论传输线理论是电子学中最重要的一门理论，它涉及到电力线路、电磁场、波导和微波。

传输线理论可以用来解释电磁场在不同形状和结构的电磁媒体中的传播原理，以及在电磁介质中的电场与磁场的相互作用过程。

它的原理也可以用于设计和分析电子系统，如微波系统、天线、电缆、屏蔽系统等。

传输线理论的基础是电磁场理论，它涉及到电磁场在多维空间中的变化。

电磁场在空间中的变化依赖于物体本身的形状、质量、位置、温度等因素，传输线理论是一门研究电磁场在空间中变化规律的理论。

传输线理论可以被用于研究和分析电子系统中电磁场的传播过程，它可以计算出不同形状和结构的媒体的电磁场的变化情况，以及电磁场从一个媒介传输到另一个媒介时的传输参数，进而根据传输参数设计和分析电子系统。

传输线理论可用来研究和设计电子系统中的天线，电缆和屏蔽系统。

天线是一种能够有效传输电磁波的装置，它能将电磁信号转换为电磁波的发射和接收。

电缆是传输电力的装置，它包含许多导体，这些导体可以将电流传输到目标地。

屏蔽系统可以使外部的电磁波不能进入电子系统的内部，从而保护电子系统的稳定性和安全性。

传输线理论也可用于研究微波系统。

微波系统是一种利用微波射线发射、接收信号的系统，它可以用来传输信息，也可以用来进行计算机、视频和图像处理。

微波系统中的组件可以通过电磁场传输信号，传输线理论可以用来分析微波系统中电磁场的传播过程，从而提高微波系统的效率和性能。

传输线理论是电子学中重要的一门理论，它可以用来研究和分析电子系统中的电磁场的传播过程，以及电磁场从一个媒介传输到另一个媒介时的传输参数。

它也可以用于研究和设计电子系统中的天线、电缆、屏蔽系统等，以及微波系统中的电磁传播过程。

传输线理论由于其在电子系统中的重要应用，被广泛应用于电子系统的设计和分析中，值得深入研究。

第三章波导传输线1微波传输线第3章微波传输线おオ返回主目录微波传输线第3章微波传输线おオ第3章微波传输线金属传输线：一种将高频(或微波)能量从一处传输到另一处的装置。

金属传输线的分类――电磁波型/模式的分类微波传输线第3章微波传输线おオTEM TE TM 波导波系统中的电磁波按纵向场分量的有无，可分为以下三种波型(或模): (1) 横磁波(TM波),又称电波(E波): H z = 0, E z ≠ 0 (2) 横电波(TE波),又称磁波(H波): (3) 横电磁波(TEM波):E z = 0, H z ≠ 0E z = 0, H z = 0其中横电磁波只存在于多导体系统中，而横磁波和横电波一般存在于单导体系统中，它们是色散波。

微波传输线第3章微波传输线おオ金属传输线的分类TEM或准TEM传输线：微波传输线第3章微波传输线おオ金属传输线的分类封闭金属波导(TE、TM波)微波传输线第3章微波传输线おオ第3 章微波传输线3.1导波原理导波原理1. 规则金属管内电磁波规则金属管内电磁波对由均匀填充介质的金属波导管建立如图2 - 1 所示坐标系, 设z轴与波导的轴线相重合。

由于波导的边界和尺寸沿轴向不变, 故称为规则金属波导。

为了简化起见, 我们作如下假设: ① 波导管内填充的介质是均匀、线性、各向同性的; ② 波导管内无自由电荷和传导电流的存在;图3 C 1 金属波导管结构图微波传输线第3章微波传输线おオ③ 波导管内的场是时谐场。

由电磁场理论, 对无源自由空间电场E和磁场H满足以下矢量亥姆霍茨方程:2 E + K 2 E = 0 2 H + K 2 H = 0式中, k2=ω2ε。

现将电场和磁场分解为横向分量和纵向分量, 即E=Et+azEz H=Ht+azHz 微波传输线第3章微波传输线おオ式中, az为z向单位矢量, t表示横向坐标, 可以代表直角坐标中的(x, y); 也可代表圆柱坐标中的(ρ, φ)。
