建筑工程施工测量专业培训资料1. 前言建筑工程施工测量是建筑工程中必不可少的一项重要工作，用于确保施工过程的准确性和安全性。
随着现代建筑技术的不断发展和提高，建筑工程施工测量也不断发展和进步，成为了重要的专业技能。
本文档旨在提供建筑工程施工测量专业培训资料，让读者了解建筑工程施工测量的基础知识、常用工具和技巧等方面内容，帮助读者掌握建筑工程施工测量相关技能。
2. 建筑工程施工测量基础知识2.1 建筑工程施工测量概述建筑工程施工测量是指在建筑工程施工中进行的各种测量活动，包括建筑物的位置、形状、大小、高度、平面布置、竖向和水平方向的控制、坐标系的建立、地下管线、桩基、基坑和各种结构的测量等。
建筑工程施工测量是建筑工程施工中重要的环节之一，通常由专业施工测量人员进行。
2.2 常用建筑工程施工测量仪器在建筑工程施工测量中，常用的测量仪器包括：•全站仪•自动水准仪•三角定位仪•高精度电子经纬仪•激光测距仪等这些测量仪器在建筑工程施工测量中都有广泛的应用，能够满足建筑工程测量中的不同需求。
2.3 建筑工程施工测量的常用单位和公式在建筑工程施工测量中，常用的单位包括：米、厘米、毫米等。
建筑工程施工测量中常用的公式有：•距离公式：d = √((x2-x1)²+(y2-y1)²)•直线段（线段）方程：y=kx+b•圆公式：(x-a)²+(y-b)²=r²•直角三角形斜边定理：c²=a²+b²•正弦定理、余弦定理等掌握这些常用单位和公式，对于进行建筑工程施工测量非常有帮助。
3. 建筑工程施工测量技巧与注意事项3.1 测量前准备工作在进行建筑工程施工测量之前，应进行充分的准备工作，包括：•熟悉测量对象的图纸和说明书•确定测量的目的和方法•确定测量的精度和误差限•准备好测量仪器和工具•清理现场，保证测量点的清晰可见性等。
3.2 测量过程中的注意事项建筑工程施工测量过程中，需要注意以下事项：•确认测量点的位置和数量•确保测量仪器正确、可靠地工作•控制测量误差，避免精度不足或过度精度•遵循安全操作规程，确保现场安全•记录测量数据并进行及时处理等。
测量员安全培训教材一、引言测量员是在工程项目中负责测量工作的关键角色之一，他们需要具备扎实的技术能力和良好的安全意识。
为了保障测量员在工作中的安全，本文将为测量员提供一份全面的安全培训教材，以帮助他们理解和应对各种潜在的安全风险。
二、责任和义务1. 了解工作站及周围环境的安全规定和要求。
2. 使用适当的个人防护装备（PPE），例如安全帽、护目镜、耳塞等。
3. 遵循操作规程和标准操作程序，确保测量工作的准确性和安全性。
4. 及时汇报任何安全隐患或事故。
三、常见的测量工作安全风险及应对措施1. 高处作业风险- 确保工作平台和梯子稳固，并遵守高处作业的相关法规和规定。
- 定期检查和维护工作平台和梯子的稳定性。
2. 电气风险- 熟悉和遵循电气安全操作规程。
- 使用绝缘工具和设备，并确保其正常运作。
- 定期维护和检查电气设备，确保其安全可靠。
3. 交通安全风险- 遵守交通规则，穿戴高可见性的工作服。
- 使用警示标志和路障，确保施工区域的安全。
4. 物体打击风险- 使用头盔、护目镜等个人防护装备。
- 定期检查和维护测量仪器和设备的安全性。
5. 环境危害风险- 熟悉工作场所的危险物质和危险环境，并采取相应的防护措施。
- 吸取足够的氧气，避免进入有毒气体高浓度区域。
四、急救知识和技能1. 熟悉常见的急救技术，例如心肺复苏术和人工呼吸等。
2. 及时向上级汇报事故，并寻求医疗支援。
3. 学习如何使用急救设备，例如急救箱和自动体外除颤器（AED）。
五、安全培训和意识提升1. 定期组织安全培训和演练，提高员工的安全意识和操作能力。
2. 鼓励员工关注工作安全，并提供安全建议和反馈机制。
3. 建立良好的安全文化，以确保每个测量员都能主动遵循安全规程和操作程序。
六、总结本安全培训教材为测量员提供了全面的安全知识和操作指南，以确保他们在工作中远离潜在的安全风险。
每个测量员都应当理解自己的责任和义务，并积极参与安全培训和意识提升。
第1篇一、教材概述建设工程施工测量教材主要面向建筑类专业的学生和从事施工测量工作的技术人员。
教材内容涵盖了施工测量的基本概念、测量仪器及设备、平面控制测量、高程控制测量、施工放样、地形图测绘等方面。
二、教材内容1. 施工测量的基本概念：介绍了施工测量的定义、意义、测量精度、测量误差等内容。
2. 测量仪器及设备：介绍了水准仪、经纬仪、全站仪、GPS接收机等常用测量仪器的构造、性能、使用方法及维护保养。
3. 平面控制测量：介绍了平面控制测量的概念、方法、精度要求及成果整理。
主要包括三角测量法、导线测量法、GPS测量法等。
4. 高程控制测量：介绍了高程控制测量的概念、方法、精度要求及成果整理。
主要包括水准测量法、三角高程测量法、GPS高程测量法等。
5. 施工放样：介绍了施工放样的概念、方法、精度要求及成果整理。
主要包括角度放样、距离放样、高程放样等。
6. 地形图测绘：介绍了地形图测绘的概念、方法、精度要求及成果整理。
主要包括地面高程点测绘、等高线测绘、地貌测绘等。
三、教材特点1. 系统性：教材内容全面，涵盖了施工测量的各个方面，便于读者全面了解和掌握施工测量的知识。
2. 实用性：教材内容紧密结合实际工程，注重培养读者的实际操作能力。
3. 先进性：教材内容紧跟测量技术的发展，介绍了最新的测量技术，如GPS测量、数字地形图测绘等。
4. 可读性：教材语言通俗易懂，图表丰富，便于读者理解和掌握。
四、教材作用1. 培养施工测量专业人才：教材为建筑类专业的学生提供了系统、全面的施工测量知识，有助于培养具备实际操作能力的施工测量专业人才。
2. 提高施工测量技术水平：教材介绍了先进的测量技术和方法，有助于提高施工测量人员的业务水平。
3. 促进工程建设质量：施工测量是工程建设的重要环节，教材的普及有助于提高工程建设质量。
总之，建设工程施工测量教材是一本具有重要价值的教材，对于建筑类专业的学生和从事施工测量工作的技术人员都具有很高的参考价值。

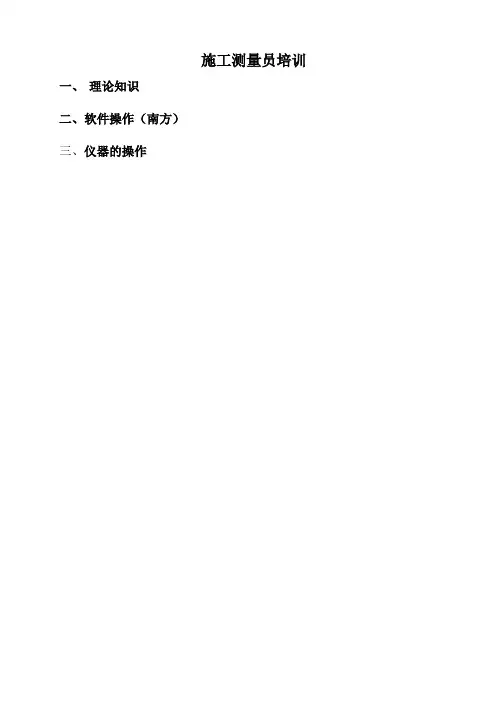

施工测量员培训一、理论知识二、软件操作（南方）三、仪器的操作今天是我第一次给大家讲课，没有经验，准备得也不够充分，挺茫然的，也挺紧张的，所以讲的不好请大家见谅。
言归正传，考虑到时间关系我准备将所讲的分3部分：1）理论知识；2）软件操作（南方）：3）仪器的操作一、理论知识1. 测量学的概念和分类测量学是研究如何测定地面点的平面位置和高程，将地球表面的起伏形态和各种固定物体制成图，以及确定地球的形状和大小的科学。
测量学可分为大地测量学、地形测量学、摄影测量学、工程测量学、制图学等。
2. 测量工作的原则测量工作一般遵循由整体到局部、由高级到低级、先控制后碎部的原则。
3. 测量常用的度量单位测量学中常用的是长度、角度、面积等度量单位。
自1959年起，我国采用了国际公制为基本计量制度。
长度主单位为米，1米(m)＝10分米(dm)＝100厘米(cm)＝1000毫米(mm)＝3市尺；1000米＝1公里(km)＝2市里。
角度主单位为60进制的度，即将一个圆周角分为360格，每格称为1度（°）。
测量计算工作中，经常用与半径相等的弧所对的圆心角作为量角的单位，称为“弧度制”。
角度与弧度的换算关系为弧度1801π=︒。
面积主单位为平方米，大面积可用平方公里、公顷、公亩表示，农业上习惯用市亩作面积单位，1平方公里＝100公顷＝10000公亩＝1000000平方米＝1500市亩。
4.什么是水准面什么是大地水准面设想一个静止的海水面，无限延伸形成一个连续封闭的曲面，它处处与重力方向垂直，这个静止的海水面称为水准面。
水准面有无限多个，其中通过平均海水面的水准面叫大地水准面。
5.什么是高程什么是绝对高程什么是相对高程什么是高差由地面点到高程起算面的垂直距离，叫该点的“高程”，以H表示。
以大地水准面作为起算面的某点高程，叫该点的绝对高程，又称海拔。
以某一任意水准面作为高程起算面的某点高程，叫该点的“相对高程”，或称“假定高程”。
施工测量员培训一、理论知识二、软件操作（南方CASS9.1）三、仪器的操作今天是我第一次给大家讲课，没有经验，准备得也不够充分，挺茫然的，也挺紧张的，所以讲的不好请大家见谅。
言归正传，考虑到时间关系我准备将所讲的分3部分：1）理论知识；2）软件操作（南方CASS9.1）：3）仪器的操作一、理论知识1. 测量学的概念和分类测量学是研究如何测定地面点的平面位置和高程，将地球表面的起伏形态和各种固定物体制成图，以及确定地球的形状和大小的科学。
测量学可分为大地测量学、地形测量学、摄影测量学、工程测量学、制图学等。
2. 测量工作的原则测量工作一般遵循由整体到局部、由高级到低级、先控制后碎部的原则。
3. 测量常用的度量单位测量学中常用的是长度、角度、面积等度量单位。
自1959年起，我国采用了国际公制为基本计量制度。
长度主单位为米，1米(m)＝10分米(dm)＝100厘米(cm)＝1000毫米(mm)＝3市尺；1000米＝1公里(km)＝2市里。
角度主单位为60进制的度，即将一个圆周角分为360格，每格称为1度（°）。
测量计算工作中，经常用与半径相等的弧所对的圆心角作为量角的单位，称为“弧度制”。
角度与弧度的换算关系为弧度1801π=︒。
面积主单位为平方米，大面积可用平方公里、公顷、公亩表示，农业上习惯用市亩作面积单位，1平方公里＝100公顷＝10000公亩＝1000000平方米＝1500市亩。
4.什么是水准面？什么是大地水准面？设想一个静止的海水面，无限延伸形成一个连续封闭的曲面，它处处与重力方向垂直，这个静止的海水面称为水准面。
水准面有无限多个，其中通过平均海水面的水准面叫大地水准面。
5.什么是高程？什么是绝对高程？什么是相对高程？什么是高差？由地面点到高程起算面的垂直距离，叫该点的“高程”，以H表示。
以大地水准面作为起算面的某点高程，叫该点的绝对高程，又称海拔。
以某一任意水准面作为高程起算面的某点高程，叫该点的“相对高程”，或称“假定高程”。
地面两点间的高程之差，称为两点的高差（或比高），以h表示。
6.什么是方位角？什么是真方位角和坐标方位角？从标准方向线（如真子午线，坐标纵轴等）的北端顺时针方向到某直线的角度，称为该直线的“方位角”。
以真子午线方向为标准方向来计算的方位角叫“真方位角”。
以“A”表示。
以坐标纵轴为标准方向来计算的方位角叫“坐标方位角”，又称方向角，以α表示。
7.我国的高程基准面我国采用黄海平均海水面作为大地水准面。
常用的高程系统有1956年黄海高程系（青岛原点高程为72.289米）、1985国家高程基准（青岛原点高程为72.269米）。
8.测量高程常用的方法测量高程的方法有几何水准测量（水准测量）、三角高程测量、气压高程测量。
城市高程控制测量可采用水准测量和三角高程测量。
水准测量的等级依次分为一、二、三、四等。
光电测距三角高程测量可代替四等水准测量。
9.水准测量的基本原理利用仪器的水平视线从竖立在两地面点的标尺上截取读数值，求得两点间的高差，再推算出地面点的高程。
设地面上有A、B两点，A点为已知高程H A，B点为待测高程H B，欲测B点高程，需在A、B两点竖水准尺，在A、B间安置水准仪，利用水准仪的水平视线分别读出A 尺读效a，B尺读数b，则AB高程差为h AB=a－b，如h AB为正，表明B 点高于A点。
根据A点高程可求出B点高程H B=H A+h AB=H A+(a－b)。
10.水准仪的基本操作步骤1）安置仪器、粗略整平；2）照准标尺及调焦；3）精确整平、标尺读数。
11.自动安平水准仪的特点在自动安平水准仪的望远镜筒中安装有一个称为补偿器的装置，其特点是测量时只需将水准仪上的圆水准气泡居中，这时照准轴虽存在一微小倾角，但通过物镜光学中心的水平线经过补偿装置后仍能到达十字丝的交点，从而读得视线水平时应有的读数。
12. 水准仪的检查校正1）管水准轴应垂直于垂直轴，圆水准器轴线应平行于垂直轴2）十字丝横丝应垂直于仪器垂直轴3）照准轴应平行于管水准轴（i 角的检验）13. 水准测量的误差来源(1)视准抽与水准管轴不平行（i 角）的误差。
（主要）(2)水准仪的水准管整平误差。
(3)水准标尺的估读误差。
(4)水准标尺的倾斜误差。
（主要）(5)水准标尺的零点差影响。
(6)地球曲率和大气折光的影响。
对于(1)、(6)项误差可用前后视距离相等的方法减少误差。
对于第(5)项误差，可采用测段间为偶数站的方法消除影响。
14. 三角高程的测量原理三角高程测量是根据两点间的水平距离D 和垂直角α，应用三角学的原理，计算出点间的高差，从而根据一点的高程计算出另一点的高程。
欲求A 、B 两点间的高差，将经纬仪安置A 点，将觇标安置在B 点。
正镜，以望远镜十字丝横丝照准B 点觇标，将竖盘水准气泡居中后，读取竖直角盘左读数L 。
同样倒镜再进行一次，读取竖直角盘右读数R 。
则垂直角)180(21︒--=L R α。
量取仪器高i A 和规标高V B ，则AB 高差为：h AB=D·tg(αAB)＋i A－V B15.何谓施工控制测量为施工放样需要而布设的平面和高程测量控制网。
前者一般采用三角网、导线网、建筑方格网形式，后者一般采用水准网形式。
16.什么是建筑红线？即建筑区内建筑用地的边界线。
它是由城建规划部门拨定，由测绘部门按一定精度测定的。
17.什么是施工测量，它包括哪些内容？各种工程在施工阶段所进行的测量工作，叫施工测量。
它主要包括：1)施工控制网的建立。
2)将设计好的建筑物平面位置和高程，标定在实地。
3)工程竣工后的竣工测量工作。
4)在施工期间，建筑物在平面和高程方面的位移和沉降变形的测量工作。
18.什么是施工放样？常用的方法是什么？施工放样就是将图上所设计的建筑物的平面位置和高程在实地标定出来，以作为施工的依据。
任何一项放样工作均由放样依据、放样方法和放样数据组成。
对于建筑物平面位置的放样通常采用直角坐标法、极坐标法和方向线交会法，高程放样多采用直接水准法和三角高程法。
（具体外业操作详做说明）19.通常所说的抄平是什么意思？所谓抄平就是按设计在地面上放出等于一定高程数值的标高点或标高线。
20.GPS-RTK1、RTK原理GPS接受器与太空中GPS卫星做后交测量---GPS卫星是已知点---只要在能收到卫星信号的地方就能测出三维坐标2、RTK静态原理GPS接受器与太空中GPS卫星做后交测量GPS卫星是已知点只要在能收到卫星信号的地方就能测出三维坐标。
由于快速的GPS测量达不到工程测量需要的精度所以就需要长时间（12-24小时）在一个点上重复测量而得出多个坐标后根据卫星授时平差就是所谓的静态二、软件操作（南方CASS9.1）南方CASS9.1是基于autoCAD为平台的一款辅助绘图软件。
我针对性的对施工中常用的工具做一介绍；1.展点1）展点形式可以选择：①展高程点：显示点位和高程值，在此过程中，需要输入注记高程点的距离（绘制等高线时使用该种方法）②展外测点点号：展各测点的点名与点位（进行地物编辑时使用该种方法）2）编辑使用该种展点方法：①展野外测点代码：展各点编码及点位（使用编码成图时使用该种方法，目前已不在使用）②展野外测点点位：仅展各测点位置（不使用）③展控制点：选择控制点坐标数据文件，然后选择所展控制点的类型。
（注意在展控制点时，所展的点必须输入编码）2.绘制等高线1）展高程点：单击绘图处理菜单下展高程点，选择数据文件夹（.dat）,然后根据命令提示区：注记高程的距离，直接回车表示不对高程点注记进行取舍，若采集的高程点过密，可输入点间距进行取舍。
2）建立DTM（数字地面模型）——三角网单击等高线菜单下建立DTM，根据对话框提示建立DTM的方式可以由数据文件生成，还可以由图面高程点生成。
（生成DTM要考虑实际地形，例如陡坎，要对其三角网进行修改）3）修改三角网1）删除三角形：如果某局部内没有等高线通过的，可以将其局部内相关的三角形删除。
删除三角形的方法：先将要删除的三角形局部放大，再选择”等高线”下拉菜单的“删除三角形”项，命令区提示选择对象：这是便可以选择要删除的三角形，如果误删，可以输入命令“U”将其误删的三角形回复。
2）重组三角形：指定两相邻三角形的公共边，系统自动将量三角形删除，并将两三角形的另两点连接起来，构成两个新的三角形，这样做可以改变不合理的三角形链接。
3）修改结果存盘：修改过的三角网，要导出时，必须要修改结果存盘，否则导出的三角形未做修改。
4）绘制等高线单击生成等高线下的绘制等高线，会提示选择所绘制等高线的等高距，输入所需要的等高距，最后选择等高线的拟合方式。
拟合方式：不拟合（折线）、张力样条拟合、三次B样条拟合、SPLINE 拟合。
3.土方计算计算方法：三角网法、方格网法、断面法1）三角网法①根据两期高程点绘制三角网（.sjw）,三角网要根据其地形做必要的修改，及三角形修改。
②工程应用菜单下单击“DTM法土方计算”单击“计算两期间土方”③根据命令区域提示选择对应的选项。
④计算图和计算表自动生成2）方格网法①绘制计算区域边界线（复合线绘制，必须闭合）。
②选择工程应用下“方格网土方计算”，根据弹出的命令框。
③方法一：二期数据为一定标高的平面。
④方法二：斜面（基准点）输入坡度、基准点及坡度的走向方位。
④方法三：斜面（基准线）输入坡度、基准线及坡度的走向方位。
⑤方法四：三角网文件，选择二期所生成的三角网。
⑥最后输入方格网的计算宽度。
3）断面法（此方法适用于一期数据为规划设计数据，比如河道、渠道等。
①生成里程文件，在区域中心绘制一条复合线，单击工程应用下“生成里程文件”“由纵断面生成”“新建”.②单击工程应用下“生成里程文件”“由纵断面生成”“生成”之后会生出里程文件（.hdm）.③单击工程应用下“断面法土方计算”“任意断面”④选择所生成的里程文件，输入中桩设计高程，⑤依次输入设计参数，输入绘图参数，单击确定就会生成两期间断面。
单击工程应用下“断面法土方计算”“图面土方计算”，然后全选断面图，会生出计算表格及土方量。
三、仪器的操作一、水准仪的操作：1）基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
2）安置仪器、粗略整平；2）照准标尺及调焦；3）精确整平、标尺读数。
a ——后视读数A ——后视点b ——前视读数B ——前视点1、A、B两点间高差：（后视-前视）2、测得两点间高差后，若已知A 点高程，则可得B点的高程：=Ha+（后视-前视）3、视线高程：4、转点的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
