施工培训课件之放线技能(一)施工培训课件之放线技能在建筑施工行业中，放线技能是非常重要的一项技能。
它是指将图纸上的标注转化为实际现场建筑的操作。
正确的放线技能能够确保施工的准确性和高效性，避免出现不必要的浪费和误工。
本文将围绕放线技能这一话题进行探讨和总结。
1.放线前的准备工作在进行放线工作之前，需要进行一些准备工作。
首先要确认要放线的位置，然后根据相关的建筑图纸进行测量。
建筑图纸是放线的依据，要仔细阅读并确定放线的具体位置和尺寸。
还需要准备放线工具，如放线器、丝绳等。
放线器是用来固定丝绳的工具，丝绳则用来作为放线的基准线。
2.放线步骤放线的步骤可以分为以下几个步骤：第一步：确定基准点和基准线基准点是放线起点，一般选取建筑结构的起始位置作为基准点。
基准线是以基准点为起点的直线，在基准线上按照图纸上标注的位置和尺寸，确定放线点位置。
第二步：使用丝绳进行放线将放线器固定在基准点处，使用丝绳作为基准线，在其上确定定位点。
定位点与基准点连线即为放线方向。
按照图纸标注的位置和尺寸，在丝绳上标注出每个放线点的位置。
第三步：验证放线的正确性确认每个放线点的位置是否与图纸标注的位置一致，必要时进行调整。
在验证过程中，需要使用量具对标高、长度等进行测量，以确保放线的准确性。
3.注意事项放线工作需要注意以下几点：第一，要仔细阅读建筑图纸，确保放线位置正确无误。
第二，放线前要确保测量工具的准确性，避免误差。
第三，要注意安全，避免在放线过程中出现意外伤害。
第四，放线后要清理现场，保持整洁有序。
4.总结放线技能是建筑施工中非常重要的一项技能，只有掌握了正确的放线技能，才能保证施工的准确性和高效性。
放线前的准备工作、放线步骤以及注意事项是放线技能的核心要点。
在实际工作中，可以通过多次练习和经验总结，逐渐提高放线技能的准确性和效率。

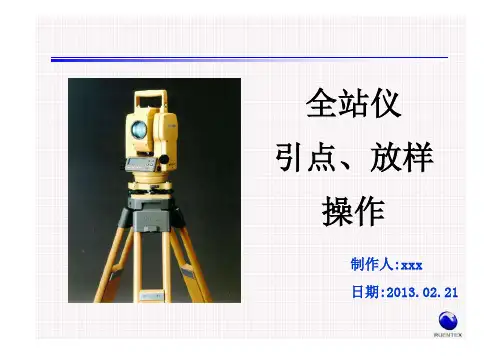

全站仪 引点、放样操作制作人:xxx 日期:2013.02.21组成部分物镜 显示器 水平制动、微动螺旋基座手柄 粗瞄镜光学对中器操作健 整平脚螺旋组成部分调焦手轮 目镜管水准器 计算机连接插口电池 竖直制动、微动螺旋 圆水准器棱镜及脚架棱镜木脚架棱镜杆刻度 握式锁紧机构 圆水准器对中杆 支架拧式锁紧机构 握式锁紧机构拧式锁紧机构测量基本概念：已知点：地上有标记，并且有坐标的点称为已知点；放样：有坐标但地上无标记的点，需要我们按照其设计坐标 在实地把点位给标定出来；测量（数据采集）：地上有标记但无坐标，需要我们用测量 的方法将其坐标测定出来；放样前准备1、阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸 ，记录审图结果。
2、选定测量放样方法。
3、准备仪器，使用的仪器必须在有效的检定周期内。
给 仪器电板充电。
4、放样准备工具、材料，如木桩、铁钉、榔头、记号笔、 对讲机等。
项目现有控制点及厂房坐标2.4 2065室外场地241.88 2X=48075.390Y=73252.6801101..215 85X=48114.768A区Y=731002.9米80.128 道 路 边 标 高 为 3.30厂房B区X=48046.149 Y=73378.572X=48006.771 Y=73351.12512 5 6012 101040 45121038X=47857.545Y=73355.158100室 外 场 地2 8货 运 码 头总平面布置图X=47817.95612 3 6.5Y=73417.021引控制点布置图A区 厂房 B区采集点后视点X=47857.54 5Y=73355.15 8X=47817.95 6Y=73417.02 1测站点全站仪介绍及架设：ESC ★电源开关键ABC DEF GHI7 89JKL MNO PQR456STU VWX YZ_ 数字字母键123F1F2F3F4#＄% /@& *？！0 ·±MENU DISPALLEDM功能键仪器架设及调平：先将全站仪架在测站点位置，调平圆 水准器，移动全站仪，使光学对中器对准测站点， 再反复调平管水准器，使全站仪无论哪个角度管水 准器都在水平位置，并确保光学对中器对准测站点。

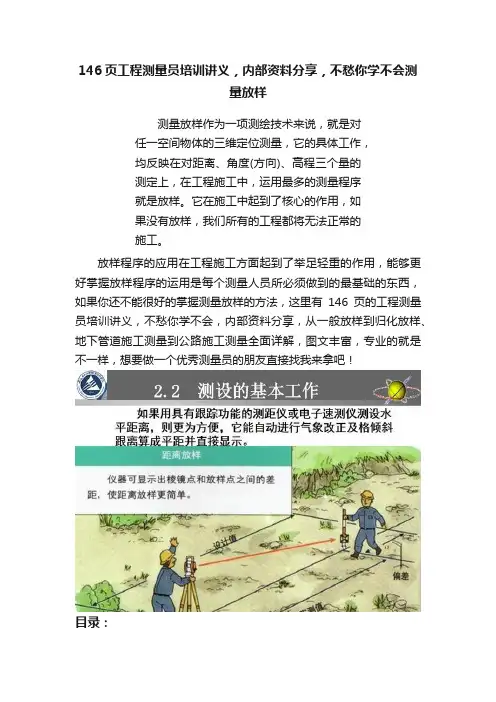

146页工程测量员培训讲义，内部资料分享，不愁你学不会测量放样测量放样作为一项测绘技术来说，就是对任一空间物体的三维定位测量，它的具体工作，均反映在对距离、角度(方向)、高程三个量的测定上，在工程施工中，运用最多的测量程序就是放样。
它在施工中起到了核心的作用，如果没有放样，我们所有的工程都将无法正常的施工。
放样程序的应用在工程施工方面起到了举足轻重的作用，能够更好掌握放样程序的运用是每个测量人员所必须做到的最基础的东西，如果你还不能很好的掌握测量放样的方法，这里有146页的工程测量员培训讲义，不愁你学不会，内部资料分享，从一般放样到归化放样、地下管道施工测量到公路施工测量全面详解，图文丰富，专业的就是不一样，想要做一个优秀测量员的朋友直接找我来拿吧！目录：1.绪论2.施工测量基本工作3.线路测量4.曲线测设5.地下管道施工测量6.公路施工测量归化放样为了提高放样精度，先放样一个点作为过渡点（埋设临时桩），随即测量改过渡点与已知点之间的关系（边长、夹角、高差等）；把观测值与设计值比较得差数，最后从过渡点出发修正这一差数，把放样点归化到更精确的位置上去，在精确点位处埋设永久性标石。
测设的基本工作精密方法（钢尺）当测设精度要求较高时，应按钢尺量距的精密方法进行测设，步骤如下：(1) 用经纬仪定线，定出尺段桩和终点桩，并作标志；(2) 用水准仪测定各相邻桩桩顶之间的高差；(3) 按精密丈量的方法先量出整尺段的距离，并加尺长改正、温度改正和高差改正，计算每尺段的长度及各尺段长度之和，得最后结果为D0；已知水平角的测设高程放样在建筑设计和施工中，为了计算方便，一般把建筑物的室内陆坪用0表示，基础、门窗等的标高都是以±0为依据确定的。
测设平面点位的方法1、直角坐标法2、极坐标法3、距离交会法4、角度交会法直角坐标法是根据直角坐标原理，利用纵横坐标之差，测设点的平面位置。
直角坐标法适用于施工控制网为建筑方格网或建筑基线的形式，且量距方便的建筑施工场地。
测量培训教材测量培训教材一、工程测量的主要任务根据本项目部管段的施工任务情况，需要进行以下项目的测量工作：1）基础平面控制网（CPⅠ）、线路控制网（CPⅡ）、高程控制网的复测；2）站场测量；3）高程控制网加密；4）线下工程施工测量；5）测设基桩控制网（CPIII）；6）建立线下工程构筑物的变形观测网；7）线下工程构筑物的变形观测；8）测量成果整理、分析及评估。
二、现行公路测量规范1、《工程测量规范》GB50026-2007。
2、《高速铁路工程测量规范》条文说明TB10601-20093、《全球定位系统（GPS）铁路测量规程》BT10054-974、《国家一、二等水准测量规程》GB/T12879-20065、《国家三、四等水准测量规程》GB/T12898-20096、《公路勘测规范》JTGC20-2007三、控制测量依据、加密及整体贯通测量地面控制测量按九零九勘察设计院提供的平面控制网（CP0、CPI、CPII）及二等水准控制点，作为首级控制网。
四、测量工作质量管理目标通过精心组织、周密控制、严格实施、层层落实、步步复核，确保本项目构筑物按照设计准确就位，避免因施工控制、放样测量超差而造成重大变更和工程事故。
经过过程控制，所有施工产品满足设计和施工规范要求，为本项目争创优质工程打下坚实的基础。
五、测量工作基本程序框图及平面、高程控制（一）、测量工作基本程序框图（见下页）（二）、平面控制测量平面控制网主要依据设计院提供的CP0、CPI、CPII，在其基础上，视情况进行加密，以满足施工要求，控制网按三个阶段进行：第一步：对首级控制网的复测，由我集团公司精测科、处及项目部测量队复核确认，并将测量成果报相关单位进行评审，导线复测按照设计院编制的《控制测量网复测技术方案》进行。
第二步：在评审通过后，再在首级控制网的基础上进行水准点及导线网加密，导线网加密在CPI的基础上进行，按CPII标准采用GPS 进行进行测量、平差；水准点加密按二等国家水准测量的要求进行，加密导线点测量按照设计院编制的《控制测量网复测技术方案》中的要求和精度进行测量。
施工丈量员培训一、理论知识二、软件操作（南方CASS9.1 ）三、仪器的操作今日是我第一次给大家授课，没有经验，准备得也不够充足，挺茫然的，也挺紧张的，所以讲的不好请大家见谅。
言归正传，考虑到时间关系我准备将所讲的分软件操作（南方 CASS9.1 ）：3）仪器的操作一、理论知识3 部分： 1）理论知识；2）1.丈量学的观点和分类丈量学是研究怎样测定地面点的平面地点和高程，将地球表面的起伏形态和各样固定物体系成图，以及确立地球的形状和大小的科学。
丈量学可分为大地丈量学、地形丈量学、拍照丈量学、工程丈量学、制图学等。
2.丈量工作的原则丈量工作一般按照由整体到局部、由高级到初级、先控制后碎部的原则。
3. 丈量常用的胸怀单位丈量学中常用的是长度、角度、面积等胸怀单位。
自我国采纳了国际公制为基本计量制度。
长度主单位为米，分米 (dm) ＝ 100 厘米 (cm) ＝1000 毫米 (mm) ＝3 市尺；1959 年起，1 米(m) ＝ 10 1000 米＝ 1 公里(km) ＝2市里。
角度主单位为60 进制的度，马上一个圆周角分为格，每格称为 1 度（°）。
丈量计算工作中，常常用与半径相等的弧所对的圆心角作为量角的单位，称为“弧度制” 。
角度与弧度的换算关系为1弧度。
面积主单位为平方米，大面积可用平方公里、公顷、公亩表180示，农业上习习用市亩作面积单位， 1 平方公里＝ 100公顷＝ 10000公亩＝ 1000000平方米＝ 1500 市亩。
4.什么是水平面？什么是大地水平面？假想一个静止的海水面，无穷延长形成一个连续关闭的曲面，它处处与重力方向垂直，这个静止的海水面称为水平面。
水平面有无穷多个，此中经过均匀海水面的水平面叫大地水平面。
5.什么是高程？什么是绝对高程？什么是相对高程？什么是高差？由地面点到高程起算面的垂直距离，叫该点的“高程” ，以 H 表示。
以大地水平面作为起算面的某点高程，叫该点的绝对高程，又称海拔。

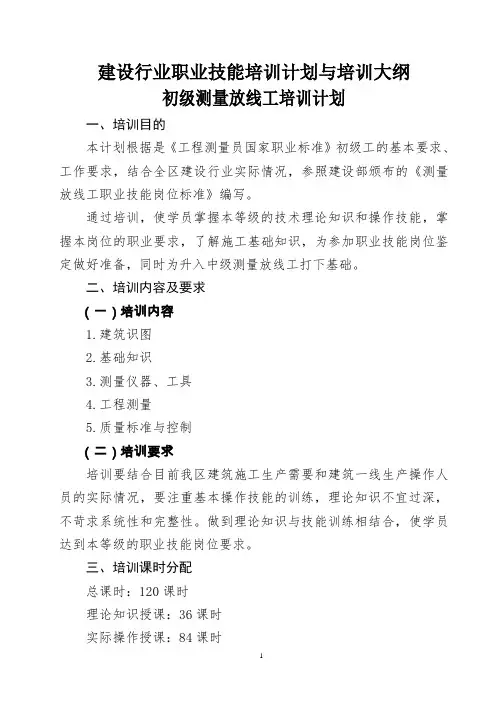

建设行业职业技能培训计划与培训大纲初级测量放线工培训计划一、培训目的本计划根据是《工程测量员国家职业标准》初级工的基本要求、工作要求，结合全区建设行业实际情况，参照建设部颁布的《测量放线工职业技能岗位标准》编写。
通过培训，使学员掌握本等级的技术理论知识和操作技能，掌握本岗位的职业要求，了解施工基础知识，为参加职业技能岗位鉴定做好准备，同时为升入中级测量放线工打下基础。
二、培训内容及要求（一）培训内容1.建筑识图2.基础知识3.测量仪器、工具4.工程测量5.质量标准与控制（二）培训要求培训要结合目前我区建筑施工生产需要和建筑一线生产操作人员的实际情况，要注重基本操作技能的训练，理论知识不宜过深，不苛求系统性和完整性。
做到理论知识与技能训练相结合，使学员达到本等级的职业技能岗位要求。
三、培训课时分配总课时：120课时理论知识授课：36课时实际操作授课：84课时理论知识课与实操课课时比例为3:7初级测量放线工理论培训大纲一、培训目的本大纲依据《初级测量放线工培训计划》编写。
通过培训，使学员掌握职业道德和职业守则；掌握建筑识图、房屋构造等方面的基础知识；掌握水准仪、测距仪、垂准仪等测量仪器、测量工具的使用；掌握短距离水准点引测方法；掌握设计标高的测设方法；掌握距离测量和距离测设的方法；掌握龙门板的设置方法；掌握安全生产和文明施工基本知识，达到初级工的技术水平，为参加职业技能鉴定的理论考试做好准备，同时为掌握操作技能打下理论基础。
二、培训内容、培训要求及课时分配初级测量放线工实操培训大纲一、培训目的本大纲依据《初级测量放线工培训计划》编写。
通过实际操作训练，使学员掌握初级工的操作技能，达到初级工应具备的技术等级要求，能够独立完成常规工作，成为建设行业需要的技术工人。
二、实操项目、技能要求及课时分配三、主要设备、工具及材料1.常用测量仪器DS3型或自动安平水准仪、DJ6、DJ2型或电子经纬仪、垂准仪、光电测距仪2.常用测量放线工具水准尺、钢尺、尺垫、拉力计、温度计、线坠、小线、墨斗、斧锤、木桩等四、实操场地、工位要求实际操作培训在具有被测实体、配备测绘仪器的训练场地。

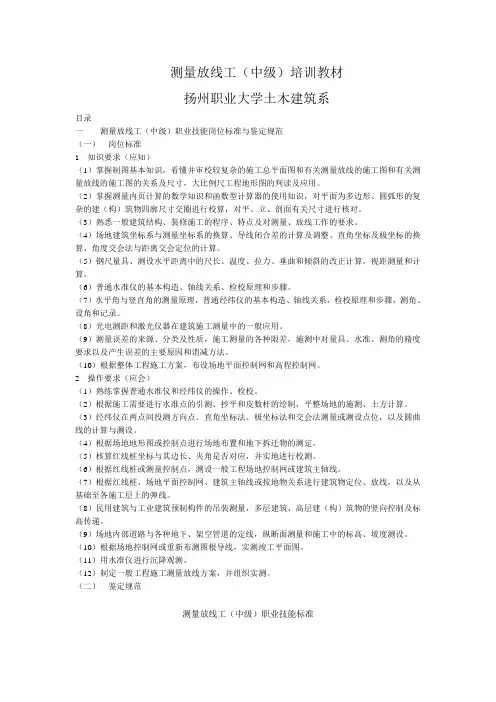

测量放线工（中级）培训教材扬州职业大学土木建筑系目录一测量放线工（中级）职业技能岗位标准与鉴定规范（一）岗位标准1 知识要求（应知）（1）掌握制图基本知识，看懂并审校较复杂的施工总平面图和有关测量放线的施工图和有关测量放线的施工图的关系及尺寸，大比例尺工程地形图的判读及应用。
（2）掌握测量内页计算的数学知识和函数型计算器的使用知识，对平面为多边形、圆弧形的复杂的建（构）筑物四廓尺寸交圈进行校算，对平、立、剖面有关尺寸进行核对。
（3）熟悉一般建筑结构、装修施工的程序、特点及对测量、放线工作的要求。
（4）场地建筑坐标系与测量坐标系的换算、导线闭合差的计算及调整、直角坐标及极坐标的换算、角度交会法与距离交会定位的计算。
（5）钢尺量具、测设水平距离中的尺长、温度、拉力、垂曲和倾斜的改正计算，视距测量和计算。
（6）普通水准仪的基本构造、轴线关系、检校原理和步骤。
（7）水平角与竖直角的测量原理，普通经纬仪的基本构造、轴线关系，检校原理和步骤，测角、设角和记录。
（8）光电测距和激光仪器在建筑施工测量中的一般应用。
（9）测量误差的来源、分类及性质，施工测量的各种限差，施测中对量具、水准、测角的精度要求以及产生误差的主要原因和消减方法。
（10）根据整体工程施工方案，布设场地平面控制网和高程控制网。
2 操作要求（应会）（1）熟练掌握普通水准仪和经纬仪的操作、检校。
（2）根据施工需要进行水准点的引测、抄平和皮数杆的绘制，平整场地的施测、土方计算。
（3）经纬仪在两点间投测方向点、直角坐标法、极坐标法和交会法测量或测设点位，以及圆曲线的计算与测设。
（4）根据场地地形图或控制点进行场地布置和地下拆迁物的测定。
（5）核算红线桩坐标与其边长、夹角是否对应，并实地进行校测。
（6）根据红线桩或测量控制点，测设一般工程场地控制网或建筑主轴线。
（7）根据红线桩、场地平面控制网、建筑主轴线或按地物关系进行建筑物定位、放线，以及从基础至各施工层上的弹线。
测量放样培训一、绪论a)测量的意义测量放线是基础工程施工中很重要的一项技术工作，贯穿于施工的全过程。
从施工前的准备，到施工过程，到施工结束后的竣工验收，都离不开测量工作。
如何把测量放线做的又快又好，是对技术人员的一项基本技能的考验和基本要求。
工程测量的实质就是定位，即确定点位之间的关系。
对于点位之间的关系的确定通常有两种情况：一种情况是：已知点位在地面上的位置，不知其与其它点位之间的具体关系，通常测量出这些点位的坐标（X，Y，H）或将这些点用图表示，这个过程就叫测绘；另一种情况：是点位的坐标已知，或在图上的位置已知，但在地面上的位置未知，将这些点位在地面上的位置测量出来，这个过程就叫测设（或施工放样）。
b)测量工作的原则测量过程是带有误差的，误差是传递的，若从一点出发，一直测下去将会引起很大的误差，为了减小误差的积累，在外业测量中应遵循以下原则：先控制，后碎部（或先整体，后局部）的原则比如以住宅楼桩基础为例，首先是导线点，然后为引测到施工现场的控制点，然后为根据控制点测出的各栋楼轴线交点，最后到每一个承台，每一根桩。
导线点和控制点由测绘院提供，我们接收点位时一定要做好书面的交接桩手续并对点位进行复测，轴线点和桩位点放样完成后必须通知总包方测量组及专业测量监理工程师复核验收。
为了保证计算的正确性内业计算应遵循以下原则：步步有检核，一人计算，另一人检核。
在实际施工中，最好是将计算成果报总包方测量组进行复核，再由其以书面交底形式下发给我们。
这样做的目的：一是为了复核测量数据的准确性，避免出现错误；二是为了规避风险，以免其将总包或设计院出现错误引发的责任推卸到给我们。
c)测量的基本工作测量的实质就是定位也就是确定点位的（X，Y，H），要想将这三个量求出来必须进行以下四项基本工作：高程测量角度测量距离测量方向测量作为施工单位在工程施工中的测量工作：交接桩复测（导线测量、水准测量、直线测量、）施工测量竣工测量施工准备阶段严格审核设计图纸与总包单位移交的测量点位、数据，根据设计与施工要求编制施工测量方案；测定并标出原有地下建、构筑物、管线的位置、走向；进行方格网测设、现场布置测量。
施工阶段根据工程进度对建筑物进行定位放线、轴线投测、高程控制等，作为按图施工的依据。
在施工不同阶段，做好工序之间的交接检查工作与隐蔽工程验收工作，为解决施工过程中出现的有关工程平面位置、高程位置和竖直方向等问题提供实测标志与数据。
工程竣工阶段检测工程各主要部位的实际平面位置、高程、竖向与相关尺寸，为编绘竣工图提供依据。
二、水准测量1.高程测量的概念大地水准面：简单的讲就是静止的海水面，大地水准面就是经过多年观测得到的平均高度的海水面，即绝对高程的起算面53年—56年---黄海高程系统53年—85年---1985年国家高程基准(87年起用)青岛原点：为更方便进行水准测量工作,在青岛万象山上设置了一个点,经与验潮站标尺联测得到了它的高程.72.289米---黄海高程系统72.260米---1985年国家高程基准高程(标高)：地面点沿铅垂线方向到高程起算面的距离,起算面的同高程可分为绝对高程大地水准面;相对高程假定水准面.高差两点高程之差用h表示(与高程起算面无关) hab=Hb-Ha 由地面点到高程起算面的垂直距离，叫该点的“高程”，以H表示。
以大地水准面作为起算面的某点高程，叫该点的绝对高程，又称海拔。
以某一任意水准面作为高程起算面的某点高程，叫该点的“相对高程”，或称“假定高程”。
地面两点间的高程之差，称为两点的高差（或比高），以h表示。
2．水准测量的原理利用仪器的水平视线从竖立在两地面点的标尺上截取读数值，求得两点间的高差，再推算出地面点的高程。
设地面上有A、B两点，A点为已知高程H A，B点为待测高程H B，欲测B点高程，需在A、B两点竖水准尺，在A、B间安置水准仪，利用水准仪的水平视线分别读出A尺读效a，B尺读数b，则AB高程差为h AB=a－b，如h AB为正，表明B点高于A点。
根据A点高程可求出B点高程H B=H A+h AB=H A+(a－b)。
3.我国的高程基准面我国采用黄海平均海水面作为大地水准面。
常用的高程系统有1956年黄海高程系（青岛原点高程为72.289米）、1985国家高程基准（青岛原点高程为72.269米）。
4.测量高程常用的方法测量高程的方法有几何水准测量（水准测量）、三角高程测量、气压高程测量。
城市高程控制测量可采用水准测量和三角高程测量。
水准测量的等级依次分为一、二、三、四等。
光电测距三角高程测量可代替四等水准测量。
5.水准仪的基本操作步骤安置水准仪水准仪概略置平瞄准目标调目镜使十字丝清晰调对光螺旋使尺象清晰检查是否有视差眼睛上下移动,若读数变化,说明有误差产生原因：象与十字丝影象不重合6.水准测量注意事项转点：在水准测量中，作为传递高程的过渡点，它可以是临时点，亦可是高程点。
转点时需要注意的是，转点每站间的距离应大致相等，转点完成后应返测至原水准点检查误差。
高程测量：测量时立尺要竖直，读数时要多读几次或2人分别读数，然后平差。
测量完成后要返测水准点核对，每次测量都要详细填写测量手薄以便查验。
三、平面位置测量（角度测量和距离测量）由于我们所施工的基本为地基基础工程和基坑围护工程，我们所要进行的平面位置测量都是相对简单的。
加上CAD与全站仪的普及，这里只讲述测量数据的提取与全站仪放样。
1．测量数据提取1.1准备工作首先要认真审图，仔细核对电子图与蓝图有无误差，如有误差或设计变更及时与总包进行沟通，确保使用最新版图纸。
1.2 坐标转换与提取坐标转换：就是使用CAD将施工平面图的坐标关系与测绘院所提供的平面坐标系进行统一。
一般情况下测绘院会提供带有平面坐标系的总平面图，我们要做的就是将施工平面图嵌入总平面图中。
具体步骤如下：查看两图的比例差→修改施工平面图比例→根据两图中有关系的某两个点将施工平面图粘贴到总平面图中→以这两点为基准点将施工平面图旋转到与总平图坐标系一致→核对图纸尺寸数据。
所要用到的CAD命令：修改比例（sc）、旋转（ro）。
例题1：游客集散广场基坑围护结构工程坐标关系转换。
例题2：梅西农村住房改造建设工程（桩基部分）坐标关系转换需要注意的事项：一定要选用最长的边或轴线为基准转换，注意标注的比例与全局比例的关系。
转换完成后核对施工对象与总平图其他建筑物及控制点的尺寸关系。
及时交由总包单位测量组进行复核。
存档并备份，及时更新。
坐标提取：就是将转换好的图纸中需要放样的点提取出来。
由于坐标数据都比较长，而且如桩基施工中坐标数据的量又比较多。
如何快速的提取数据也能影响到测量放线的速度甚至施工的进度。
一般提取坐标有以下几种方式：1.通过软件提取（如南方CASS）。
2.传输到全站仪中。
3.使用excel软件制作成书面表格。
4.手抄。
为了方便省时，又利于核对，避免错误。
我们一般选择第三种方式，即使用excel将坐标数据制作成表格。
具体步骤如下：先在excel中制作好模板并编好序号→在CAD中将要提取的点位依据序号先后顺序画上多段线→使用CAD查询列表功能列出所选点位坐标数据→复制数据到excel中→使用分列、替换等功能整理数据→将数据贴入制作好的模板中→保存备份，打印成册。
所要用到的CAD命令：多段线（pl）、查询列表（li）。
所要用到的excel工具：分列、替换、选择性粘贴。
例题1：提取游客集散广场立柱桩桩位坐标数据例题2：提取梅西农村住房改造建设工程5#楼桩位坐标数据需要注意的事项：画多段线时一定要注意先后顺序，捕捉点位时要认真防止点错。
CAD中的坐标X、Y与实际中是相反的，在整理数据时注意调换。
1.3数据整理将提取出的坐标数据整理成册，交总包测量组复核后妥善保管，并根据设计变更及时更新数据。
2. 全站仪介绍2.1 仪器外观和功能说明现在施工中所使用全站仪基本功能及外观都大同小异，我们以拓普康TOPCON GTS-312全站仪为例2.1.1 仪器外观图1：GTS-312全站仪外观及各部件名称2.1.2 面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键► ◄ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。
2.1.3 显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
2.2角度测量模式功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
F1 OSET ：设置水平读数为000000'''。
F2 HOLD ：锁定水平读数。
第1页F3 HSET ：设置任意大小的水平读数。
F4 P1↓： 进入第2页。
F1 TILT ：设置倾斜改正开关。
第2页F2 REP ： 复测法。
F3 V% ： 竖直角用百分数显示。
F4 P2↓： 进入第3页。
F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。
第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
F4 P3↓：进入第1页。
2.3 距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。
F1 MEAS：进行测量。
F2 MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。
第1页F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。
F4 P1↓：进入第2页。
F1 OFSET：偏心测量方式。
F2 SO：距离放样测量方式。
第2页F3 m/f/i：距离单位米/英尺/英寸的切换。
F4 P2↓：进入第1页。
2.4 坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。
F1 MEAS：进行测量。
F2 MODE：设置测量模式，Fine/Coarse/Tracking。
第1页F3 S/A：设置棱镜改正值（PSM），大气改正值（PPM）常数。
F4 P1↓：进入第2页。
F1 R.HT：输入棱镜高。
F2 INS.HT：输入仪器高。
第2页F3 OCC：输入测站坐标。
