各类接插头焊接方法

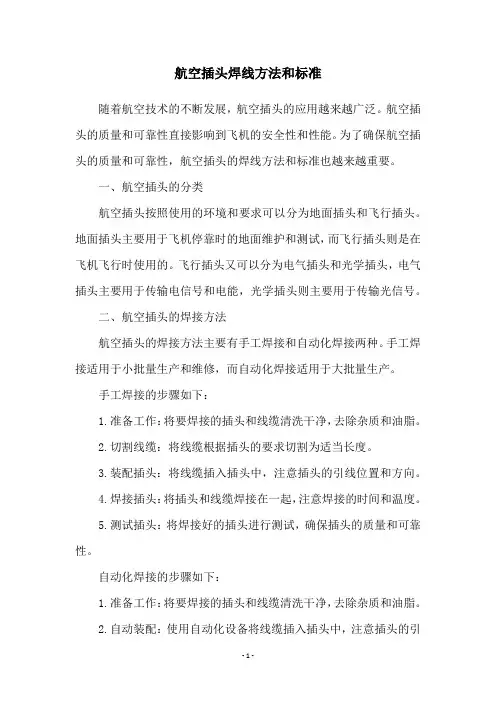

航空插头焊线方法和标准随着航空技术的不断发展，航空插头的应用越来越广泛。

航空插头的质量和可靠性直接影响到飞机的安全性和性能。

为了确保航空插头的质量和可靠性，航空插头的焊线方法和标准也越来越重要。

一、航空插头的分类航空插头按照使用的环境和要求可以分为地面插头和飞行插头。

地面插头主要用于飞机停靠时的地面维护和测试，而飞行插头则是在飞机飞行时使用的。

飞行插头又可以分为电气插头和光学插头，电气插头主要用于传输电信号和电能，光学插头则主要用于传输光信号。

二、航空插头的焊接方法航空插头的焊接方法主要有手工焊接和自动化焊接两种。

手工焊接适用于小批量生产和维修，而自动化焊接适用于大批量生产。

手工焊接的步骤如下：1.准备工作：将要焊接的插头和线缆清洗干净，去除杂质和油脂。

2.切割线缆：将线缆根据插头的要求切割为适当长度。

3.装配插头：将线缆插入插头中，注意插头的引线位置和方向。

4.焊接插头：将插头和线缆焊接在一起，注意焊接的时间和温度。

5.测试插头：将焊接好的插头进行测试，确保插头的质量和可靠性。

自动化焊接的步骤如下：1.准备工作：将要焊接的插头和线缆清洗干净，去除杂质和油脂。

2.自动装配：使用自动化设备将线缆插入插头中，注意插头的引线位置和方向。

3.自动焊接：使用自动化设备将插头和线缆焊接在一起，注意焊接的时间和温度。

4.自动测试：使用自动化设备对焊接好的插头进行测试，确保插头的质量和可靠性。

三、航空插头的标准航空插头的标准主要有以下几个方面：1.尺寸标准：航空插头的尺寸应符合国家标准和航空工业标准，确保插头与插座的匹配性和互换性。

2.材料标准：航空插头的材料应符合国家和行业标准，确保插头的强度和耐腐蚀性。

3.电气性能标准：航空插头的电气性能应符合国家和行业标准，确保插头的传输性能和可靠性。

4.光学性能标准：航空插头的光学性能应符合国家和行业标准，确保插头的传输性能和可靠性。

5.环境适应性标准：航空插头应能适应各种环境，包括高温、低温、高湿度、低湿度、高海拔、低氧等。

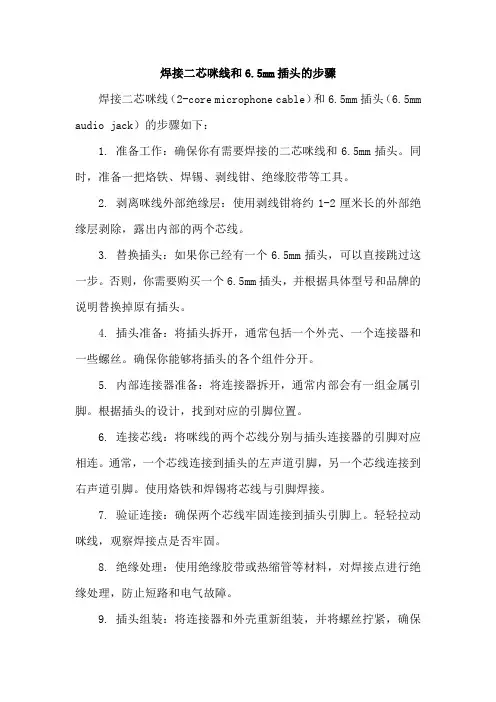

焊接二芯咪线和6.5mm插头的步骤
焊接二芯咪线（2-core microphone cable）和6.5mm插头（6.5mm audio jack）的步骤如下：
1. 准备工作：确保你有需要焊接的二芯咪线和6.5mm插头。

同时，准备一把烙铁、焊锡、剥线钳、绝缘胶带等工具。

2. 剥离咪线外部绝缘层：使用剥线钳将约1-2厘米长的外部绝缘层剥除，露出内部的两个芯线。

3. 替换插头：如果你已经有一个6.5mm插头，可以直接跳过这一步。

否则，你需要购买一个6.5mm插头，并根据具体型号和品牌的说明替换掉原有插头。

4. 插头准备：将插头拆开，通常包括一个外壳、一个连接器和一些螺丝。

确保你能够将插头的各个组件分开。

5. 内部连接器准备：将连接器拆开，通常内部会有一组金属引脚。

根据插头的设计，找到对应的引脚位置。

6. 连接芯线：将咪线的两个芯线分别与插头连接器的引脚对应相连。

通常，一个芯线连接到插头的左声道引脚，另一个芯线连接到右声道引脚。

使用烙铁和焊锡将芯线与引脚焊接。

7. 验证连接：确保两个芯线牢固连接到插头引脚上。

轻轻拉动咪线，观察焊接点是否牢固。

8. 绝缘处理：使用绝缘胶带或热缩管等材料，对焊接点进行绝缘处理，防止短路和电气故障。

9. 插头组装：将连接器和外壳重新组装，并将螺丝拧紧，确保
插头外壳牢固固定。

10. 测试：使用测试设备（如音频接收器或音频设备）连接插头，检查声音是否正常传输。

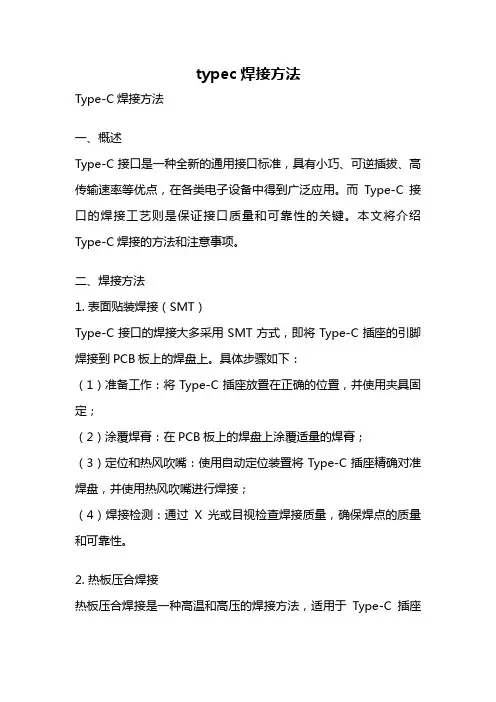

typec焊接方法Type-C焊接方法一、概述Type-C接口是一种全新的通用接口标准，具有小巧、可逆插拔、高传输速率等优点，在各类电子设备中得到广泛应用。

而Type-C接口的焊接工艺则是保证接口质量和可靠性的关键。

本文将介绍Type-C焊接的方法和注意事项。

二、焊接方法1. 表面贴装焊接（SMT）Type-C接口的焊接大多采用SMT方式，即将Type-C插座的引脚焊接到PCB板上的焊盘上。

具体步骤如下：（1）准备工作：将Type-C插座放置在正确的位置，并使用夹具固定；（2）涂覆焊膏：在PCB板上的焊盘上涂覆适量的焊膏；（3）定位和热风吹嘴：使用自动定位装置将Type-C插座精确对准焊盘，并使用热风吹嘴进行焊接；（4）焊接检测：通过X光或目视检查焊接质量，确保焊点的质量和可靠性。

2. 热板压合焊接热板压合焊接是一种高温和高压的焊接方法，适用于Type-C插座和PCB板之间的连接。

具体步骤如下：（1）准备工作：调整热板温度和压力，并将Type-C插座和PCB 板放置在合适的位置；（2）加热：将热板加热至适当的温度，使得Type-C插座和PCB 板的焊盘达到熔点；（3）压合：将热板压合到Type-C插座和PCB板之间，施加适当的压力，使焊盘之间形成良好的焊接；（4）冷却：冷却热板，使焊接点冷却固化，确保焊点的质量和可靠性。

3. 波峰焊接波峰焊接是一种常用的大批量焊接方法，适用于Type-C插座和PCB板之间的连接。

具体步骤如下：（1）准备工作：调整焊接设备的波峰温度和波峰高度，并将Type-C插座和PCB板放置在焊接机上；（2）涂覆焊膏：在PCB板上的焊盘上涂覆适量的焊膏；（3）焊接：将Type-C插座和PCB板沿着波峰方向通过焊接机，使焊盘与焊锡波峰接触并完成焊接；（4）冷却：冷却焊接点，使焊点冷却固化，确保焊点的质量和可靠性。

三、注意事项1. 温度控制：在焊接过程中，要严格控制焊接温度，避免过高温度导致焊盘熔化或元器件损坏；2. 焊接时间：焊接时间应适中，过长或过短都会影响焊点的质量和可靠性；3. 焊接质量检测：焊接完成后，要通过X光或目视检查焊点的质量，确保焊点的完整性和可靠性；4. 焊接工艺参数：根据不同的焊接方式和设备，要合理调整焊接工艺参数，以获得最佳的焊接效果；5. 静电防护：在焊接过程中，要注意静电防护，避免静电对元器件产生损害；6. 焊接环境：焊接过程中，要保持良好的焊接环境，避免灰尘、异物等对焊接质量的影响；7. 维护保养：定期对焊接设备进行维护保养，保证设备的正常运行和焊接质量的稳定。

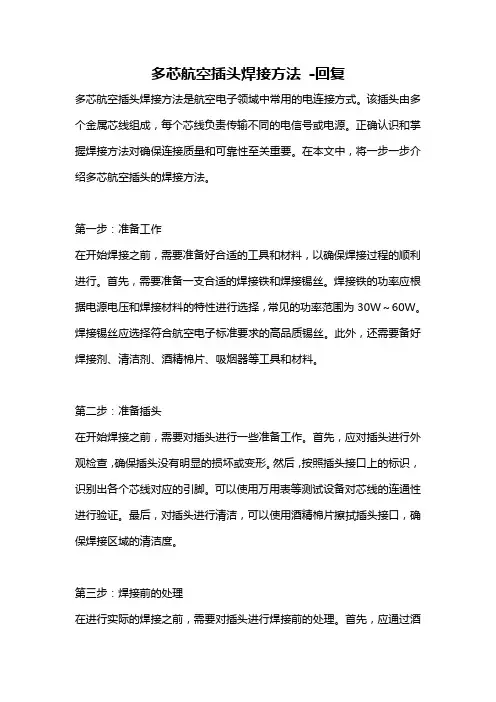

多芯航空插头焊接方法-回复多芯航空插头焊接方法是航空电子领域中常用的电连接方式。

该插头由多个金属芯线组成，每个芯线负责传输不同的电信号或电源。

正确认识和掌握焊接方法对确保连接质量和可靠性至关重要。

在本文中，将一步一步介绍多芯航空插头的焊接方法。

第一步：准备工作在开始焊接之前，需要准备好合适的工具和材料，以确保焊接过程的顺利进行。

首先，需要准备一支合适的焊接铁和焊接锡丝。

焊接铁的功率应根据电源电压和焊接材料的特性进行选择，常见的功率范围为30W～60W。

焊接锡丝应选择符合航空电子标准要求的高品质锡丝。

此外，还需要备好焊接剂、清洁剂、酒精棉片、吸烟器等工具和材料。

第二步：准备插头在开始焊接之前，需要对插头进行一些准备工作。

首先，应对插头进行外观检查，确保插头没有明显的损坏或变形。

然后，按照插头接口上的标识，识别出各个芯线对应的引脚。

可以使用万用表等测试设备对芯线的连通性进行验证。

最后，对插头进行清洁，可以使用酒精棉片擦拭插头接口，确保焊接区域的清洁度。

第三步：焊接前的处理在进行实际的焊接之前，需要对插头进行焊接前的处理。

首先，应通过酒精棉片将插头接口进行清洁，以去除可能存在的杂质或污垢。

然后，可以使用焊接剂涂抹在焊接区域上，以提高焊接的可靠性和电气传导性。

第四步：焊接芯线在插头的各个引脚上，焊接对应的芯线。

首先，使用焊接铁预热焊接区域，为焊接提供适当的温度。

然后，将焊接锡丝稍微融化，并涂抹在芯线的端部。

接着，将融化的焊锡与相应的引脚接触，稍微抵住一段时间，以确保焊点的牢固性和稳定性。

最后，迅速移开焊接铁，观察焊点的外形和质量。

焊点应该呈现均匀的圆形，与引脚紧密连接，没有冷焊、短路或焊接不良的情况。

第五步：焊接完成后的处理在焊接完成后，需要对焊接区域进行一些处理，以确保焊接的质量和可靠性。

首先，应使用吸烟器或风扇将焊接区域的烟雾或燃烧残留物清除干净。

然后，可以使用清洁剂擦拭焊接区域，以去除焊接剂和焊锡的残留物。

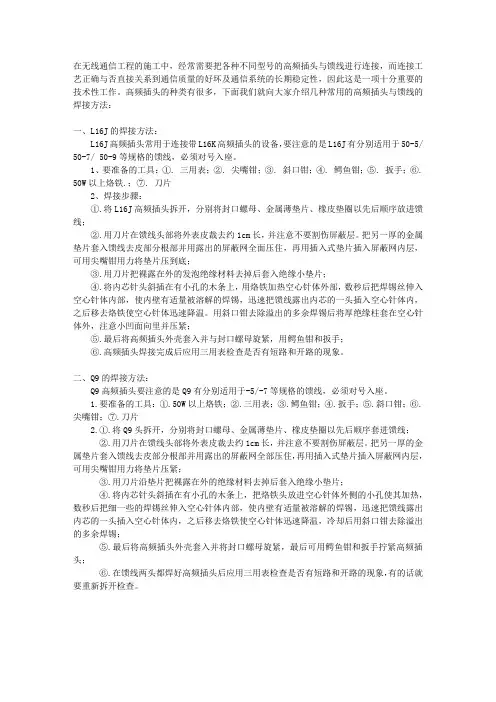

在无线通信工程的施工中，经常需要把各种不同型号的高频插头与馈线进行连接，而连接工艺正确与否直接关系到通信质量的好坏及通信系统的长期稳定性，因此这是一项十分重要的技术性工作。

高频插头的种类有很多，下面我们就向大家介绍几种常用的高频插头与馈线的焊接方法：一、L16J的焊接方法：L16J高频插头常用于连接带L16K高频插头的设备，要注意的是L16J有分别适用于50-5/ 50-7/ 50-9等规格的馈线，必须对号入座。

1、要准备的工具：①. 三用表；②. 尖嘴钳；③. 斜口钳；④. 鳄鱼钳；⑤. 扳手；⑥. 50W以上烙铁.；⑦. 刀片2、焊接步骤：①.将L16J高频插头拆开，分别将封口螺母、金属薄垫片、橡皮垫圈以先后顺序放进馈线；②.用刀片在馈线头部将外表皮裁去约1cm长，并注意不要割伤屏蔽层。

把另一厚的金属垫片套入馈线去皮部分根部并用露出的屏蔽网全面压住，再用插入式垫片插入屏蔽网内层，可用尖嘴钳用力将垫片压到底；③.用刀片把裸露在外的发泡绝缘材料去掉后套入绝缘小垫片；④.将内芯针头斜插在有小孔的木条上，用烙铁加热空心针体外部，数秒后把焊锡丝伸入空心针体内部，使内壁有适量被溶解的焊锡，迅速把馈线露出内芯的一头插入空心针体内，之后移去烙铁使空心针体迅速降温。

用斜口钳去除溢出的多余焊锡后将厚绝缘柱套在空心针体外，注意小凹面向里并压紧；⑤.最后将高频插头外壳套入并与封口螺母旋紧，用鳄鱼钳和扳手；⑥.高频插头焊接完成后应用三用表检查是否有短路和开路的现象。

二、Q9的焊接方法：Q9高频插头要注意的是Q9有分别适用于-5/-7等规格的馈线，必须对号入座。

1.要准备的工具：①.50W以上烙铁；②.三用表；③.鳄鱼钳；④.扳手；⑤.斜口钳；⑥.尖嘴钳；⑦.刀片2.①.将Q9头拆开，分别将封口螺母、金属薄垫片、橡皮垫圈以先后顺序套进馈线；②.用刀片在馈线头部将外表皮裁去约1cm长，并注意不要割伤屏蔽层。

把另一厚的金属垫片套入馈线去皮部分根部并用露出的屏蔽网全部压住，再用插入式垫片插入屏蔽网内层，可用尖嘴钳用力将垫片压紧；③.用刀片沿垫片把裸露在外的绝缘材料去掉后套入绝缘小垫片；④.将内芯针头斜插在有小孔的木条上，把烙铁头放进空心针体外侧的小孔使其加热，数秒后把细一些的焊锡丝伸入空心针体内部，使内壁有适量被溶解的焊锡，迅速把馈线露出内芯的一头插入空心针体内，之后移去烙铁使空心针体迅速降温，冷却后用斜口钳去除溢出的多余焊锡；⑤.最后将高频插头外壳套入并将封口螺母旋紧，最后可用鳄鱼钳和扳手拧紧高频插头；⑥.在馈线两头都焊好高频插头后应用三用表检查是否有短路和开路的现象，有的话就要重新拆开检查。

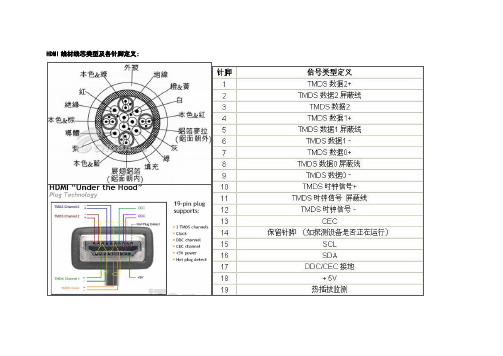

HDMI线材线芯类型及各针脚定义:HDMI转DVI-D焊接方法:DVI-I线材线芯类型及各针脚定义:DVI-D线材线芯类型及各针脚定义:C1 = Analog Red模拟视频信号三基色信号线中的红C2 = Analog Green模拟视频信号三基色信号线中的绿C3 = Analog Blue模拟视频信号三基色信号线中的蓝C4 = Analog H（ Horizontal ）sync 模拟视频信号（水平扫描）行同步信号C5 = Analog Ground模拟视频信号地线8 = Analog V（ Vertical ） sync 模拟视频信号（垂直扫描）场同步信号（在 DVI-D 中， 8 是 No Connect 就是空脚，什么也没有连接）DVI-I图样 DVI-D图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省?深圳市? 产品数量：1000000?个?产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：／个商品规格：ＰＨ１．０发布日期：2009-09-28VGA插头的焊接方法：选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线：脚 1 、红线的屏蔽线：脚 6 绿线的芯线：脚 2 、绿线的屏蔽线：脚 7蓝线的芯线：脚 3 、蓝线的屏蔽线：脚 8 黑线：脚 10、棕线：脚 11黄线：脚 13 、白线：脚 14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

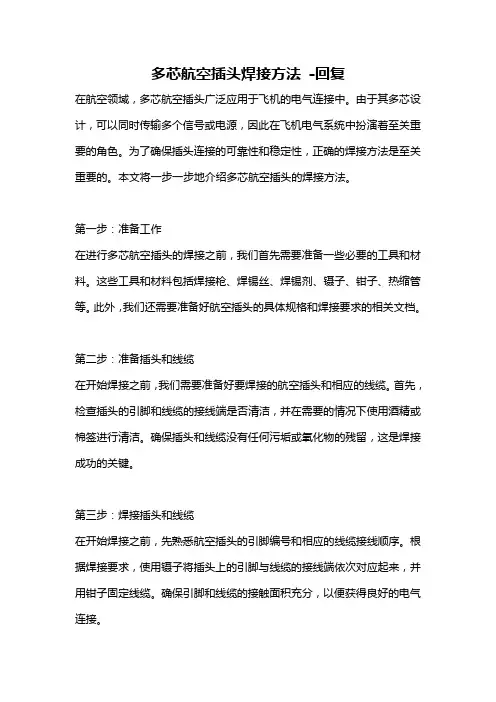

多芯航空插头焊接方法-回复在航空领域，多芯航空插头广泛应用于飞机的电气连接中。

由于其多芯设计，可以同时传输多个信号或电源，因此在飞机电气系统中扮演着至关重要的角色。

为了确保插头连接的可靠性和稳定性，正确的焊接方法是至关重要的。

本文将一步一步地介绍多芯航空插头的焊接方法。

第一步：准备工作在进行多芯航空插头的焊接之前，我们首先需要准备一些必要的工具和材料。

这些工具和材料包括焊接枪、焊锡丝、焊锡剂、镊子、钳子、热缩管等。

此外，我们还需要准备好航空插头的具体规格和焊接要求的相关文档。

第二步：准备插头和线缆在开始焊接之前，我们需要准备好要焊接的航空插头和相应的线缆。

首先，检查插头的引脚和线缆的接线端是否清洁，并在需要的情况下使用酒精或棉签进行清洁。

确保插头和线缆没有任何污垢或氧化物的残留，这是焊接成功的关键。

第三步：焊接插头和线缆在开始焊接之前，先熟悉航空插头的引脚编号和相应的线缆接线顺序。

根据焊接要求，使用镊子将插头上的引脚与线缆的接线端依次对应起来，并用钳子固定线缆。

确保引脚和线缆的接触面积充分，以便获得良好的电气连接。

第四步：焊接引脚和线缆使用焊接枪预热焊接区域，并将焊锡丝放在引脚和线缆的接触处。

当焊锡丝溶化时，将焊锡剂均匀涂抹在焊接区域，以提高焊接质量。

在引脚和线缆的接触处形成均匀的焊锡层，并确保焊锡充分固化。

此时，需要注意控制焊接温度和时间，以免引起焊接过热或过冷。

第五步：使用热缩管进行绝缘经过焊接后，我们需要使用热缩管对焊接区域进行绝缘处理，以确保连接的电气安全性。

选择合适尺寸的热缩管，并将其套在焊接区域。

使用热空气枪将热缩管加热，使其紧密地包裹住焊接区域。

热缩管会在加热后缩小，形成牢固的保护绝缘层，以防止电流泄露或短路。

第六步：质量检查焊接完成后，我们需要进行质量检查以确保焊接质量和可靠性。

检查焊接点是否均匀、畅通，并没有焊锡溢出或焊痕。

同时，使用恰当的测试仪器对焊接的电气连接进行测试，确保其符合航空标准和要求。

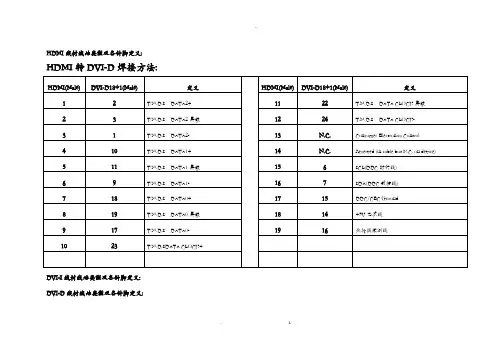

HDMI线材线芯类型及各针脚定义: HDMI转DVI-D焊接方法:
DVI-I线材线芯类型及各针脚定义:
DVI-D线材线芯类型及各针脚定义:
HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器供应商：**市格连电子**产品类型：全新
销售范围：**省 **市产品数量：1000000 个
产品包装：卷袋商品颜色：黄色，银白色
商品产地：**商品价格：2.5／个
商品规格：ＰＨ１．０发布日期：2021-09-28
D15(VGA)转RGBHV焊接方法
D15(VGA) RGBHV D15(VGA) RGBHV
1 红线的芯线9
2 绿线的芯线10 黑线的屏蔽线
3 蓝线的芯线11 黄线的屏蔽线
4 12
5 13 黑线的芯线
6 红线的屏蔽线14 黄线的芯线
7 绿线的屏蔽线15
8 蓝线的屏蔽线D15 端壳与10 、6 、7 、8 连接起来形成共地
VGA插头的焊接方法：
选择3+4 计算机视频线的传统焊法为：〔注意D15 接头一定选用金属外壳〕
3+4 线D15 插头
红线的芯线：脚1 、红线的屏蔽线：脚6绿线的芯线：脚2 、绿线的屏蔽线：脚7
蓝线的芯线：脚3 、蓝线的屏蔽线：脚8黑线：脚10、棕线：脚11
黄线：脚13 、白线：脚14外层屏蔽：15 端壳压接
在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；
1 、
2 、
3 脚接红、绿、蓝的芯线；13 接黄线；1
4 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

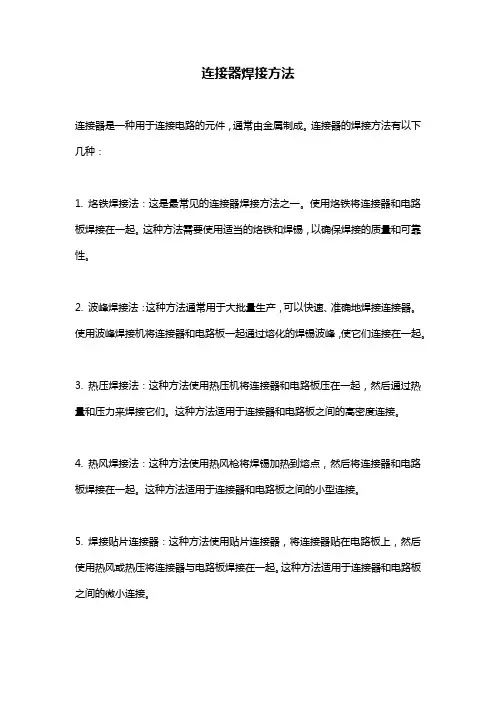

连接器焊接方法
连接器是一种用于连接电路的元件，通常由金属制成。

连接器的焊接方法有以下几种：
1. 烙铁焊接法：这是最常见的连接器焊接方法之一。

使用烙铁将连接器和电路板焊接在一起。

这种方法需要使用适当的烙铁和焊锡，以确保焊接的质量和可靠性。

2. 波峰焊接法：这种方法通常用于大批量生产，可以快速、准确地焊接连接器。

使用波峰焊接机将连接器和电路板一起通过熔化的焊锡波峰，使它们连接在一起。

3. 热压焊接法：这种方法使用热压机将连接器和电路板压在一起，然后通过热量和压力来焊接它们。

这种方法适用于连接器和电路板之间的高密度连接。

4. 热风焊接法：这种方法使用热风枪将焊锡加热到熔点，然后将连接器和电路板焊接在一起。

这种方法适用于连接器和电路板之间的小型连接。

5. 焊接贴片连接器：这种方法使用贴片连接器，将连接器贴在电路板上，然后使用热风或热压将连接器与电路板焊接在一起。

这种方法适用于连接器和电路板之间的微小连接。

以上是连接器焊接的几种方法，每种方法都有其优点和缺点。

在选择焊接方法时，需要考虑连接器和电路板的尺寸、形状、材料和数量等因素。

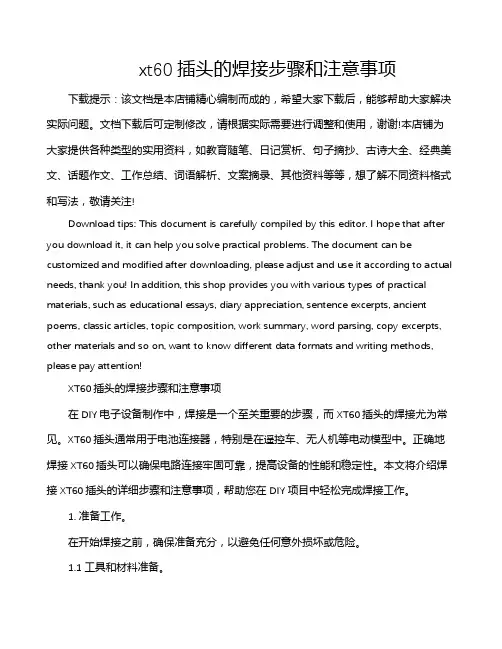

xt60插头的焊接步骤和注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!XT60插头的焊接步骤和注意事项在DIY电子设备制作中，焊接是一个至关重要的步骤，而XT60插头的焊接尤为常见。

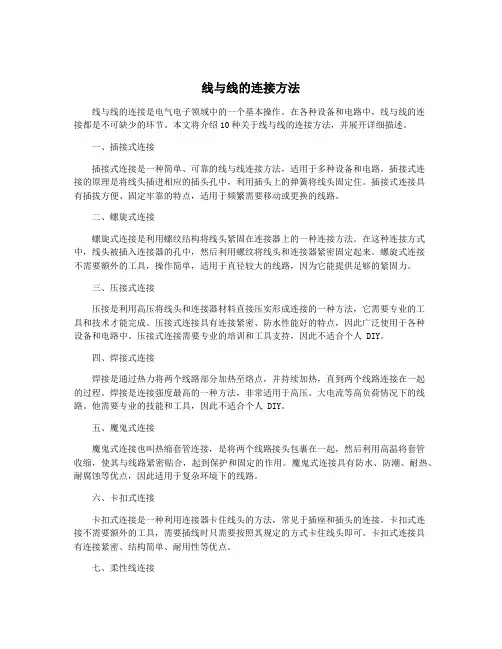

线与线的连接方法线与线的连接是电气电子领域中的一个基本操作。

在各种设备和电路中，线与线的连接都是不可缺少的环节。

本文将介绍10种关于线与线的连接方法，并展开详细描述。

一、插接式连接插接式连接是一种简单、可靠的线与线连接方法，适用于多种设备和电路。

插接式连接的原理是将线头插进相应的插头孔中，利用插头上的弹簧将线头固定住。

插接式连接具有插拔方便、固定牢靠的特点，适用于频繁需要移动或更换的线路。

二、螺旋式连接螺旋式连接是利用螺纹结构将线头紧固在连接器上的一种连接方法。

在这种连接方式中，线头被插入连接器的孔中，然后利用螺纹将线头和连接器紧密固定起来。

螺旋式连接不需要额外的工具，操作简单，适用于直径较大的线路，因为它能提供足够的紧固力。

三、压接式连接压接是利用高压将线头和连接器材料直接压实形成连接的一种方法，它需要专业的工具和技术才能完成。

压接式连接具有连接紧密、防水性能好的特点，因此广泛使用于各种设备和电路中。

压接式连接需要专业的培训和工具支持，因此不适合个人 DIY。

四、焊接式连接焊接是通过热力将两个线路部分加热至熔点，并持续加热，直到两个线路连接在一起的过程。

焊接是连接强度最高的一种方法，非常适用于高压、大电流等高负荷情况下的线路。

他需要专业的技能和工具，因此不适合个人 DIY。

五、魔鬼式连接魔鬼式连接也叫热缩套管连接，是将两个线路接头包裹在一起，然后利用高温将套管收缩，使其与线路紧密贴合，起到保护和固定的作用。

魔鬼式连接具有防水、防潮、耐热、耐腐蚀等优点，因此适用于复杂环境下的线路。

六、卡扣式连接卡扣式连接是一种利用连接器卡住线头的方法，常见于插座和插头的连接。

卡扣式连接不需要额外的工具，需要插线时只需要按照其规定的方式卡住线头即可。

卡扣式连接具有连接紧密、结构简单、耐用性等优点。

七、柔性线连接柔性线连接是用柔性线连接两个硬线的一种方式。

柔性线连接常用于连接电机、发动机等机器上的工业电缆和硬质电缆。

最全VGA、DVI、PS2、USB等接头详解焊接方法弱电第一线施工的朋友，会经常遇到VGA、DVI、PS/2、USB等常用的这些接头，今天我们一起来整理回顾一下这些接头的基本知识。

在工程施工中，朋友们可能会遇到现成的成品VGA线或HDMI线不够长，或者带着接头布线不太方便施工，只能先布线然后再重新焊接接头的情况，下面小编就给大家介绍一下VGA等接头的焊接方法。

VGA的接口引脚图（孔座）：还有一种非常实用的焊接方法就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15 端壳。

其中：1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接。

实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D 15 端壳压接一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

多芯航空插头焊接方法-回复当涉及焊接多芯航空插头时，确保正确的焊接方法至关重要。

多芯航空插头通常具有多个引脚或连接器，需要特殊的注意和技巧来确保焊接质量和连接稳固。

以下是焊接多芯航空插头的详细步骤：步骤一：准备工作在开始焊接之前，准备工作至关重要。

你将需要以下工具和材料：1. 多芯航空插头2. 适当的焊丝3. 高质量的焊接铁4. 镊子或第三手工具5. 酒精或清洁溶剂6. 麻布或棉花棒7. 鼓风机或通风设备（可选）确保工作区域清洁，并避免有任何可能造成干扰或危险的物品。

同时，确保你使用的焊接工具和材料是符合标准的，以确保安全和有效的焊接过程。

步骤二：准备多芯航空插头在开始焊接之前，仔细检查多芯航空插头的引脚和连接器。

确保引脚干净且没有氧化物或污垢。

可以使用酒精或清洁溶剂擦拭引脚，确保表面干净。

步骤三：准备焊接铁接下来，确保焊接铁已经预热至适当的温度。

根据焊接丝的类型和多芯航空插头的材质，调整焊接铁的温度以确保良好的焊接效果。

一般来说，航空插头使用的焊接温度较高，但也要注意不要过热，以免损坏连接器。

步骤四：焊接引脚使用镊子或第三手工具将多芯航空插头固定在工作台上，以确保稳定的焊接过程。

然后，将预热的焊接铁轻轻接触到引脚和焊接点上，等待片刻让热量传导，然后加入适量的焊丝。

确保焊丝均匀地覆盖引脚和焊接点，形成坚固的连接。

步骤五：检查和清理焊接完成后，使用麻布或棉花棒蘸取酒精或清洁溶剂，轻轻擦拭焊接处，确保清除任何焊剂残留物或杂质。

检查焊接点是否均匀、稳固，并且没有冷焊或异常现象。

若有必要，使用鼓风机或通风设备排除焊接过程中产生的烟雾或气味。

步骤六：测试连接最后，进行连接测试以确保焊接质量。

使用适当的测试设备或工具检查多芯航空插头的连接性能，包括传输信号或电流的可靠性。

确保连接稳固且符合预期要求。

通过按照以上步骤进行多芯航空插头的焊接，可以确保连接质量和可靠性。

然而，务必在进行任何焊接操作之前，详细阅读并遵守生产商提供的焊接说明和安全建议。

HDMI线材线芯类型及各针脚定义:HDMI转DVI-D焊接方法:DVI-I线材线芯类型及各针脚定义:DVI-D线材线芯类型及各针脚定义:C1 = Analog Red模拟视频信号三基色信号线中的红C2 = Analog Green模拟视频信号三基色信号线中的绿C3 = Analog Blue模拟视频信号三基色信号线中的蓝C4 = Analog H模拟视频信号（水平扫描）行同步信号（Horizontal ）syncC5 = Analog Ground模拟视频信号地线8 = Analog V （Vertical ）sync模拟视频信号（垂直扫描）场同步信号（在DVI-D 中，8 是No Connect 就是空脚，什么也没有连接）DVI-I图样DVI-D图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：／个商品规格：ＰＨ１．０发布日期：2009-09-28VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚 1 、红线的屏蔽线：脚 6 绿线的芯线：脚 2 、绿线的屏蔽线：脚7蓝线的芯线：脚 3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

HDMI线材线芯类型及各针脚定义:.................HDMI转DVI-D焊接方法:.................DVI-I线材线芯类型及各针脚定义: .................DVI-D线材线芯类型及各针脚定义: ...................................................DVI-D图样DVI-I图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器.................供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000 个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28..................................VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚1 、红线的屏蔽线：脚6 绿线的芯线：脚2 、绿线的屏蔽线：脚7蓝线的芯线：脚3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

...................................................。

1
1#
2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：
3．JK头（平衡或叫立体声道）的连接方法：
4．梅花头（RCA）的连接方法：
屏蔽+
屏蔽+黑线热端（芯线）
5．Q9（BNC）头（焊接）的连接方法：
6．VGA（15针）头的连接方法：
颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）
R
屏蔽
7．串口232（9针）头的连接方法：
2#脚TX发送，3#脚RX接收，5#脚G 接地。

有时另一头2和3脚要反接。

博世主机的控制线，可用8芯网线1—8#脚直联。

（橙）（绿）（蓝）
6 7 8 9
8．DCN（6芯）的连接方法：
1 –下行线屏蔽、
2 –下行信号线（绿）、
3 –电源线（棕）、
4 –上行信号线（白）、
5 –上行线屏蔽、
6 –电源线（兰）、
1 6 5 5 6 1
公头（焊接面）母头（焊接面）
9．CCS800（7芯）的连接方法：
1 –白色
2 –屏蔽
3 –紫色
4 –黄色
5 –绿色
6 –红色
7 –蓝色
1（紫）3（白）6（蓝）7
公头（焊接面）母头（焊接面）
10．飞利浦摄像机双相码控制线连接：
摄像机与控制主机的接法相同：+(橙色)、-（绿色）、S（蓝色）。

11．飞利浦摄像机电源线连接：
LINE接相线、N接邻线
12．松下E650摄像机的连线
13．松下E650摄像机的镜头限位的设定：。

一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD 工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1.常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称"NEUTRIK（纽垂克）插头"或"四芯（二芯、八芯）音箱插头"。

1.常用的平衡信号插头：1.卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLRFemale）。

卡侬头公、母的辨别很简单，带"针"的为"公头"，带"孔"的为"母头"。

很多音响设备的输入、输出端口为卡侬接口，同样带"针"的接口为"公座"，带"孔"的接口为"母座"。

卡侬母头（XLR Female ） 卡侬公头（XLR Male ）1. 大三芯插头或6.3mm 三芯插头（PhoneJack Balance ）：大三芯插头（PhoneJack Balance ）1. 常用的非平衡信号插头：1. 大二芯插头（PhoneJack Unbalance ）。
