【关键字】毕业设计毕业设计电子秤篇一：毕业论文--基于单片机的电子秤设计基于单片机的电子秤设计摘要:本设计以51系列单片机STC89C52RC为控制核心，实现电子秤的基本控制功能。
在设计系统时，为了更好地采用模块化设计法，分步的设计各个单元功能模块，系统的硬件部分可以分为最小系统、数据采集、人机交互界面(键盘以及显示)和系统电源四大部分。
最小系统部分为STC89C52RC系统；数据采集部分由压力传感器、信号的前级处理和A/D转换部分组成，包括运算放大器OP07和A/D转换器ADC0809；人机交互界面为键盘输入和数码管显示，主要使用5X5键盘、CH423数码管控制芯片及13位数码管显示，可以方便的输入数据并直观的显示重量、单价和总价。
系统电源是以LM7805、LM7812为核心设计电路以提供系统正常工作电源。
软件部分应用单片机C51语言进行编程，实现了该设计的基本控制功能。
该电子秤可以实现基本的称重功能（称重范围为0～10Kg，重量误差不大于±0.02Kg）,重量、单价、总价的计量可以精确到两位小数，键盘设置有数字键（‘0’～‘9’、‘.’）、储存键、单价1～单价8调用单价键、清除键、去皮键等；发挥部分有8种不同物品的单价记忆功能、99种消费商品价格累计功能、；待发挥部分为讲电子秤与打印机连接，能打印消费记录（小票），超量程和欠量程的报警功能。
本系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。
关键词：单片机采样电路A/D转换器CH423数码管驱动芯片数码管显示工作电源the design of electronic scales based on Single-chipMicrocomputerABSTRACT :The design for the control of 51 computers STC89C52RC the core, to achieve the basic control functions of electronic scales. In designing the system, in order to better modular design, the design of each unit step function modules, the system can be divided into the minimum hardware system, data acquisition, man-machine interface (keypad and display) and the system power 4 most. Minimum system partly STC89C52RC system; data collection in part by the pressure sensor, signal processing and the first class A / D conversion components, including the operational amplifier OP07 and the A / D converter ADC0809; man-machine interface for the keyboard and digital display The main use of 5X5 keypad, CH423 digital control chip and 13 digital display, can easily enter data and visual display weight, unit price and total price. System power is based on LM7805, LM7812 as the core design of the circuit to provide normal power supply system. Software part of the application MCU C51 language programming, the design of the basic control functions. The electronic weighing scales can realize the basic functions (weighing range of 0 ~ 10Kg, the weight of the error is not greater than ± 0.02Kg), weight, unit price, total measurement is accurate to two decimal places, the keyboard settings are the number keys ( '0 '~ '9','.'), storage key, Unit 1 to Unit 8 Unit call key, clear key, peeled keys, etc.; play a part in 8different items priced memory, 99 kinds of consumer goods prices cumulative function; play a part to be about electronic scales and printers connected to print consumption records (small notes), over range and under-range alarm. The system is simple, easy to use, fully functional, high precision, has some value for development.Key words：microcontroller sampling circuit A/D converter CH423 digital tube driver chip digital display Power Supply目录第一章绪论11.1引言 (1)1.2 选题背景与意义 (1)第二章系统方案的设计 (2)2.1 电子秤的设计要求 (2)2.1.1 基本要求 (2)2.1.2 特色与创新 (2)2.2实验原理及设计基本思路 (2) (2)2.2.2 系统设计基本思路 (2)2.3 系统总体设计方案比较与论证 (3)2.4单片机的选型 (4)2.5 数据采集部分的方案确定 (4)2.5.1 传感器 (4)2.5.2 前级放大器部分 (7)2.5.3 A/D 转换器 (9)2.6人机交互部分 (11)2.6.1 键盘输入 (11)2.6.2 输出显示 (11)2.7系统电源 (12)2.8 具体实施方案简介 (13)第三章系统硬件设计 (15)3.1 基于STC89C52RC的主控电路 (15) (15)3.2 系统电源 (18)3.2.1 芯片介绍 (18)3.2.2 电源电路 (19)第四章软件流程 (20)4.1 主程序流程图 (20)4.2 键盘扫描流程图 (21)第五章结论 (22)5.1 论文总结 (22)5.2 感想 (22)致谢 (24)参考文献 (25)附录A：原理图 (26)附录B：源程序 (29)第一章绪论1.1引言在现代化的今天，电子产品变得越来越丰富，给人们带来了诸多方便，其中电子秤成了人们生活中不可或缺的一部分。
河南工程学院论文版权使用授权书本人完全了解河南工程学院关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交论文的印刷本和电子版本；学校有权保存论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存论文；学校有权提供目录检索以与提供本论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版；在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。
论文作者签名：年月日河南工程学院毕业设计原创性声明本人郑重声明：所呈交的论文，是本人在指导教师指导下，进行研究工作所取得的成果。
除文中已经注明引用的内容外，本论文的研究成果不包含任何他人创作的、已公开发表或者没有公开发表的作品的内容。
对本论文所涉与的研究工作做出贡献的其他个人和集体，均已在文中以明确方式标明。
本学位论文原创性声明的法律责任由本人承担。
论文作者签名：年月日河南工程学院毕业设计任务书题目数字电子秤的设计与实现专业电气工程与其自动化学号 2 姓名李东盼主要内容：电子秤以单片机为信息处理核心，外围电路主要有电源模块、信号采集模块、信号放大积分模块、数据存储模块、电压报警模块等部分组成。
电源电路为系统提供+5V直流稳压电源。
当被称重物体放于秤盘（压力传感器）上时，传感器产生与被测物体相对应的电压信号，信号经放大电路放大，积分电路初步数字化之后单片机接收，单片机再进行数字滤波、处理输出给LCD，显示被秤物体的质量，完成称重功能。
通过键盘可以输入单价，单片机可以根据重量自行运算出总金额。
基本要求：1．最大称重为10kg，精度为5g；2．具有清零、去皮重、过量程报警功能；3．能够显示价格、金额、质量。
主要参考资料：［1］许晓彤.基于单片机的电子秤设计[J].自动化计量仪器,2012(07):69-72.［2］张寅.一种基于单片机的电子秤模型实现[J].华中科技大学学报,2009(05):65-70.［3］杨青锋,王辉.影响称重传感器产品质量的关键环节[J].称重知识,2012(17):38-42.［4］钱刘宸.轻松学习单片机[J].西北工业大学学报,2013(02):86-87.完成期限：指导教师签名：专业负责人签名：年月日目录摘要 ......................................................................................................................................................................... ABSTRACT. (I)1 绪论 02 设计思路 (2)2.1 设计要求 (2)2.2设计方案的确定 (2)2.3电子秤的主要组成 (4)2.3.1 电子秤的基本结构 (5)2.3.2 电子秤的工作原理 (6)2.3.3 电子秤的参数指标 (6)3 元件选择与硬件电路的设计 (7)3.1元件选择 (7)3.1.1 单片机的选择 (7)3.1.2 传感器的选择 (8)3.1.3 A/D转换器的选择 (10)3.1.4 显示器的选择 (10)3.2硬件电路的设计 (11)3.2.1 电源电路 (11)3.2.2 主控电路 (12)3.2.3 显示电路 (14)3.2.4 超重报警电路 (15)3.2.5 按键输入电路 (15)3.2.6 HX711转换电路 (17)3.3硬件电路图与PCB板线路的绘制 (19)3.3.1 Protel99SE软件 (19)3.3.2 原理图与PCB板线路的绘制 (19)4 软件设计 (21)4.1软件编译环境 (21)4.2主程序流程图 (20)4.3按键模块流程图 (21)4.4显示模块流程图 (22)5 实物的焊接与调试 (23)5.1实物的焊接 (23)5.1.1 PCB板制作 (23)5.1.2 实物焊接 (24)5.2 实物的调试 (25)5.3实物效果图 (26)6 结束语 (27)致谢 (28)参考文献 (29)附录 (30)附录I 原理图 (31)附录II 主程序 (32)数字电子秤的设计与实现摘要单片机作为计算机发展的重要分支，信息处理速度不仅快而且处理能力特别强，是现代绝大多数电子产品最重要的核心部分。
学科分类号0805本科毕业设计题目（中文）：体重及超声波远距测高仪-----体重检测（英文）：Weight and ultrasonic distance altimeter-----weight detection姓名学号院（系）工程与设计学院专业、年级指导教师兆仁二〇一四年五月师大学本科毕业设计诚信声明本人重声明：所呈交的本科毕业设计，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除设计中已经注明引用的容外，本设计不含任何其他个人或集体已经发表或撰写过的作品成果。
对本设计的研究做出重要贡献的个人和集体均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
本科毕业设计作者签名：二〇一四年五月二十日师大学本科毕业设计任务书XX师大学工程与设计学院指导教师指导毕业设计情况登记表师大学本科毕业设计评审表优秀，80—89分记为良好，70—79分记为中等，60—69分记为及格，60分以下记为不及格。
若译文成绩为零，则不计总成绩，评定等级记为不及格。
师大学本科毕业设计答辩记录表目录摘要1Abstract21 引言31.1 选题背景及目的31.2 总体方案设计与论证41.2.1 设计任务41.2.2 设计容41.2.3 方案论证与选择52 硬件电路设计62.1 主控电路62.2 超声波测高模块电路82.2.1 超声波传感器及其测高原理82.2.2 超声波传感器电气参数及其时序图92.3 压力传感器称重模块112.3.1 压力传感器112.3.2 称重AD转换芯片132.3.3 称重部分AD转换基本原理152.3.4 称重传感器重量标定162.4 LCD1602液晶显示模块172.4.1 LCD1602介绍172.4.2 LCD1602主要技术参数及其时序图193 系统软件设计213.1 单片机初始化程序设计213.2 超声波测高模块程序设计223.3 测体重程序设计243.4 液晶显示模块程序设计24 结论26参考文献27附录28致58体重及超声波远距离测高仪-----体重检测专业：电子信息工程年级：2010级：练摘要在如今体检过程中，身高和体重是必要的测量部分。
1 智能型身高体重仪的概述身高体重仪，早已被广泛用于家庭和平常的生活中，使人们对自己的身体状况有更好的掌握，更好的提高人们对健康的认识。
传统的身高体重仪器一般为机械结构，这种仪器需要人工操作，不能显示，数据需要通过指针和刻度盘来读取，这种仪器用起来很不方便，而且它的误差也比较大，有仪器自身误差，也存在人为的在读取时所产生的随机误差等。
近年来，市面上也大量流行着能测人体身高和体重的电子人体称，它能自动测量出人的身高体重值，并配有打印机输出和语音播放电路，在很大程度上提高了人体身高体重测量的准确性，也丰富了测量的趣味性。
一般来说这种身高体重仪，操作简单，由人启动后测重、测高、显示、打印、语音播放等功能都可以自动完成的，但是这种仪器也存在某些方面的不足：体积大，移动起来不方便；测高功能是通过测高平杆带动码盘转动，码盘孔用光电读取头把测高脉冲传给单片机进行计数，从而得到被测者的身高值，这种仪器需要电机来带动测高平杆移动，为接触型测量，并且测量速度不快；同时还需要人工来操作。
智能型身高体重仪，顾名思义，就是整个测量身高和体重的过程都是自动完成的。
同时，它又具备了传统身高体重仪所不具备的优点和亮点：小巧玲珑，移动方便；测量速度快、准确，并且为非接触型仪器；而且它功耗低，且无需人工操作，是一种完全的智能自动化仪器。
这种仪器在使用时，即进行身高体重测量时，只要被测者站在仪器上所示的位置，本仪器就会自动的进行身高与体重的测量，然后对结果进行直观的数字显示和语音播放。
对于本仪器来说，整个工作过程就是：通电开机，在无人测量状态下显示时钟日历，同时检测是否有人要进行测量；如有，系统自动启动测量身高和体重的电路进行测量。
具体的测量过程为：启动超声波测高发射电路→等待超声波反射回来并计算出时间差→由温度传感器测出温度并对声速进行补偿→计算出身高值并送入控制系统→从称重传感器输出的信号经放大并A/D转换后的体重值送入控制系统→由控制系统算出结果→最后为显示和播放所测得的身高体重值并打印出结果→结束。
南阳理工学院本科生毕业设计（论文）学院（系）：机电工程系专业：测控技术与仪器南阳理工学院本科生毕业设计（论文）电子体重秤测试系统设计与实现Design and Implementation of Electronic Weighing Scale System总计：24 页表格：3 个插图：17 幅南阳理工学院本科毕业设计（论文）电子体重秤测试系统设计与实现Design and Implementation of Electronic Weighing Scale TestSystem学院（系）：机电工程系专业：测控技术与仪器学生姓名：马凡迪学号：29107059指导教师（职称）：任立民（讲师）评阅教师：何一文完成日期：2011年5月15日南阳理工学院Nanyang Institute of Technology电子体重秤测试系统设计与实现测控技术与仪器专业马凡迪[摘要]分析了电子体重秤的现状，提出了一种简单电子体重秤的设计方案。
本课题设计了以单片机为核心的智能人体电子秤，详述了该系统硬件和软件的设计方法。
该系统集称重和显示体重指数于一体，以STC12单片机为主控芯片，选用应变式传感器，外围附以称重电路、显示电路、按键电路。
制作了实物体重秤，实现了自动称重系统的功能。
[关键词]应变式传感器；STC12单片机；体重指数计算Design and Implementation of Electronic Weighing Scale System Measurement and Control Technology and Instruments Major MA Fan-di Abstract: The current situation of electronic weighing scale is analyzed in this paper, while one simple electronic weighing scale design plan is put forward. The intelligent human electronic scale is designed with the core of SCM, hardware and software of the system are also elaborated. This system gathers weighing and showing body mass index and is mainly controlled by STC12 single chip, the periphery is consists of strain gauge sensor with weighing circuit, display circuit, buttons circuit. The object weighing scale is made and the function of auto weighing system is achieved.Key words: strain gauge sensor; stc12 single chip; body mass index目录1 绪论 (1)1.1 课题背景及意义 (1)1.2 单片机在体重秤上的应用 (1)2 电子体重秤的设计思路 (2)2.1 电子体重秤的原理 (2)2.2 电子体重秤的基本结构 (2)2.2.1 承重、传力复位系统 (2)2.2.2 称重传感器 (2)2.2.3 测量显示、数据显示装置 (3)2.3 电子秤的计量性能 (3)3 系统设计方案论证与选型 (3)3.1 控制器 (4)3.2 数据采集部分 (4)3.2.1 传感器的选择 (4)3.2.2传感器技术指标 (6)3.2.3 放大电路模块 (6)3.2.4 A/D转换器的选择 (7)3.3 显示电路部分 (7)3.4 STC12C5A60S2的最小系统电路 (8)3.4.1 单片机芯片STC12管脚图 (9)3.4.2单片机的基本连接电路 (9)3.5 键盘电路 (10)4 电子体重秤实物的设计与制作 (10)4.1实物的设计 (10)4.2 实物加工图纸 (11)4.2.1体重秤垫块 (11)4.2.2 体重秤踏板 (11)4.2.3体重秤底座 (12)5 系统软件设计 (12)5.1 初始化及主程序模块 (12)5.2 按键模块 (13)5.3 显示模块 (13)5.4 AD转换模块 (14)6 软硬件的调试 (14)6.1 软件部分 (14)6.2 硬件部分 (15)结束语 (16)参考文献 (17)附录 (18)致谢 (22)1 绪论1.1 课题背景及意义质量是测量领域中的一个重要参数，称重技术自古以来就被人们所重视。
数字电子秤设计数字电子秤设计摘要本文主要介绍了数字电子秤的硬件电路结构及其中的原理，所设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。
电子秤的测量范围为0-10Kg，测量精度达到 1g，有高精度，低成本的特征。
首先用传感器把重量转换成电压信号，再将电压信号放大输入A/D转换，利用A/D转换工具将模拟信号转化为数字信号，得到的数字信号传送至单片机，通过程序对信号进行处理，实现称重功能，然后将重量与键盘输入单价相乘计算出总价，并将重量和价格用LED显示出来。
关键词电子秤；称重传感器；单片机ELECTRON IC SCALE DESIGNABSTRACTThis paper mainly introduces the structure of a digital electronic scale’s the hardware circuit and its principle. The functions of a digital electronic scale are weighing, keyboard input, price calculation, display, overweight alarm. Electronic Scale is of the 0-10 Kg measurement range, 1 g measurement accuracy ,a high-precision, low-cost, portable features. Firstly, it uses weighing sensors to convert the weight signal to voltage signal, then amplifys voltage signal, input it to A / D converter; secondly A / D converter converts analog signals to digital signals, the digital signal will be sent to the microcontroller, through the process of Signal processing, the weight and price will be displayed on LED.KEY WORDS digital ；electronic scale; weighing sensor; MCU目录中文摘要 (I)英文摘要 (II)前言 (1)1. 绪论 (2)1.1研究本文的意义 (2)1.2 数字电子秤的工作原理 (2)1.3 数字电子秤性能及技术要求 (2)2. 硬件设计 (3)2.1 传感器模块 (3)2.2 A/D转换模块 (3)2.2.1 AD7705的结构 (4)2.2.3 AD7705 各引脚功能 (5)2.3 单片机模块 (6)2.4 键盘显示模块 (7)2.4.1 键盘键的功能 (7)2.4.2 键盘和显示电路 (8)2.5 过量程报警模块 (9)3. 数字电子秤软件设计 (9)3.1 系统软件设计 (10)3.2 键盘软件设计 (10)3.2.1 键盘扫描 (10)3.2.2 数字显示 (11)3.3 A/D转换程序 (11)3.4 数据处理程序 (12)3.4.1 重量转化 (12)3.4.2 价格计算 (13)4.结论 (13)参考文献 (14)附录一： (15)附录二： (19)致谢 (20)前言电子称重技术是现代称重计量和控制系统工程的重要基础之一，电子衡器经过40年的不断改进和完善，从60年代的机电结合型发展到现在的全电子型和数字化智能型。

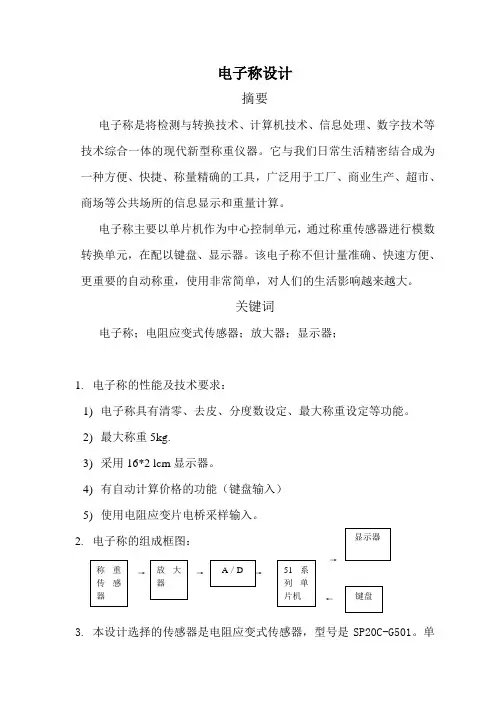

电子称设计摘要电子称是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
