单片机上机试验讲解PPT

单片机上机试验讲解PPT

图中模拟的情况是，液晶的第一行显示预置的字符串信息
“BUPT_Information〞，第二行第一列显示当前的按键值，此 时鼠标按下了数字健“6〞。当鼠标按下其他的健时，液晶的显 示会同步更新，
2.Multisim
Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真 工具，适用于板级的模拟/数字电路板的设计工作，由EWB发展而来。它包含 了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析 能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。 通过Multisim和虚拟仪器技术，可以完成从理论到原理图捕获与仿真再到原型 设计和测试这样一个完整的综合设计流程。
Multisim有超强板级的模拟/数字电路板的设计能力。它包含了电路原理图 的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。高版本 可以进行单片机等MCU的仿真。Multisim有实际元器件和虚拟元器件，它们之 间根本差别在于：一种是与实际元器件的型号、参数值以及封装都相对应的元 器件，在设计中选用此类器件，不仅可以使设计仿真与实际情况有良好的对应 性，还可以直接将设计导出到Ultiboard中进行PCB的设计；虚拟元器件只能用 于电路的仿真。
但是更多的调查表明，使用以上方法的工程师总的看 来所设计的程序不是很庞大或很复杂。因为在做简单的 项目时，我们可以通过一个发光二极管就可以表达出内 部的信息；如果程序复杂，可能需要更多的信息来表示 内部的状态，这样可能就需要串口协助调试；如果程序 更复杂，硬件更多，实时性更强，那工程师就要更多的 增强调试手段，串口可能就不能满足了，需要类似于断 点的功能，因为人们想知道在某一个时刻单片机内部的 状态究竟是怎样？

零基础学单片机C语言程序设计 第11章 C51串行接口程序设计

零基础学单片机C语言程序设计 第11章 C51串行接口程序设计

（4）执行写发送缓冲器SBUF语句，示例如下：
SBUF=0x76;
//将0x76送入发送缓冲器
（5）在发送移位脉冲的作用下，数据帧依次从TXD引脚发出。
（6）在8位串行数据发送完毕后，也就是在插入停止位的时候，使TI 置1，用以通知CPU可以发送下一帧的数据。此时可以采用查询或者中 断两种方式来获知TI是否置位。当TI置位后，C51程序中清零TI，以便 于发送下一个数据。
串 行 控 制 寄 存 器 （98H）
RXD（P3.2）
11.1.3 串行接口控制寄存器SCON
控制寄存器SCON的字节地址为98H，可进行位寻址。该寄存 器用于选择串行通信的工作方式和某些控制功能，包括接 收/发送控制及设置状态标志等。
D7 D6 D5 D4 D3 D2 D1 D0
字节地址：98H
第11章 C51串行接口程序设计
11.1 51系列单片机的串行接口
51系列单片机内部集成的全双工串行通信接口电路，常称 为UART。该串行接口电路功能很强，不仅可以进行串行异 步数据的发送和接收，也可以作为一个同步移位寄存器使 用。
11.1.1 单片机串行通信概述
单片机和外部设备可以采用并行通信和串行通信两种方法 进行数据传输。
11.3.3 模式1的数据接收及C51程序设计
串行口的工作模式1为10位异步发送接收方式，单片机RXD 引脚为数据接收端。模式1接收数据中的定时信号可以有两 种，接收移位脉冲和接收字符的检测脉冲。
串行口模式1接收数据时的接收移位脉冲，由定时器1的溢 出信号和波特率倍增位SMOD来共同决定，即由定时器1的溢 出率经过16分频或32分频得到。
P1.0 P1.1 单 P1.2 片 P1.3 机 P1.4 1 P1.5 P1.6 P1.7

单片机教学课件第11章PPT

单片机教学课件第11章PPT

单片机在工业控制中的应用
智能仪表概述
智能仪表是指具有智能化功能的测量仪表和控制仪表，能够实现数据的自动采集、处理和传输。
单片机在智能仪表中的作用
单片机作为智能仪表的核心控制器，可以实现仪表的自动化测量、数据处理、通信等功能，提高仪表的测量精度和可靠性。
单片机在智能仪表中的具体应用
如智能水表、智能电表、智能燃气表等，单片机通过接收和处理各种传感器和执行器的信号，实现仪表的精确测量和高效管理。同时，单片机还可以通过通信接口与其他智能设备进行数据交换和协同工作，实现更广泛的智能化应用。
单片机自20世纪70年代问世以来，经历了多次技术革新和发展，从4位机到8位机再到16位机，其性能和功能不断提升，应用领域也不断扩大。
总Байду номын сангаас词
单片机自20世纪70年代问世以来，经历了多次技术革新和发展。最早的单片机是4位机，只能进行简单的控制操作。随着技术的发展，8位机逐渐成为主流，其性能和功能得到了大幅提升，可以满足更多的应用需求。近年来，随着16位机的出现，单片机的性能和功能又上了一个新台阶，其强大的数据处理能力和高可靠性使其在智能仪表、工业控制、家用电器等领域得到了广泛应用。未来，随着技术的不断发展，单片机将继续朝着更高性能、更低功耗、更小体积的方向发展。
单片机在智能仪表中的应用
05
单片机发展趋势与展望
单片机技术的未来发展方向
嵌入式系统
单片机将进一步集成到各种嵌入式系统中，实现更复杂的功能和更高的性能。
低功耗设计
随着物联网设备的普及，低功耗设计将成为单片机的重要发展方向，以满足长时间待机和远程通信的需求。
人工智能集成
单片机将与人工智能技术结合，实现智能化控制和数据处理，提升设备的自主决策能力。

第11章 STC单片机SPI原理及实现

第11章 STC单片机SPI原理及实现
在SPI接口中，提供了4个信号用于进行高速同步数据传 输。包括：
MOSI
主设备输出和从设备输入信号，实现主设备（发出数据）到从设 备（接收数据）的数据传输。
当STC的SPI接口作为主设备传输数据时，该信号方向为输出，指向从 设备；
当STC的SPI接口作为从设备接收数据时，该信号方向为输入，由从设 备指向STC单片机的SPI接口。
在主模式下，支持高达3MHzbps的数据传输率。如果单片机的 主频在20~36MHz，工作频率为12MHz时，可以提供更高的工作 速度。
在从模式下，速度受限，STC推荐数据率在SYSclk/4内的数据 传输率。
此外，SPI接口提供了完成标志和写冲突标志保护。
STC SPI模块结构及功能 ---SPI接口信号
以同时接收和发送数据。
在数据传输的过程中，将接收和发送的数据保存在数据缓冲器。
STC SPI模块结构及功能
--SPI模块内部结构
对于主模式来说，如果要发送一个字节的数据，只需要将该数据 写到SPDAT寄存器中。
在该模式下，SS信号不是必需的；
在从模式下，必须在SS信号变为有效并接收到合适的时钟信号 后，才可以开始进行数据传输。
STC SPI模块结构及功能
--SPI接口的数据通信方式
在这种通信配置模式中，从设备的SSIG位设置为0，SS用于选 择从设备。
SPI主设备可以使用任何引脚，包括P1.2/SS引脚来驱动SS信号。 主设备的SPI接口和从设备的SPI的8位移位寄存器构成一个循环
的16位移位寄存器。 在该模式下，主设备既可以向从设备发送数据，又可以读取从设
第11章 STC单片机SPI原理及实现
何宾 2015.02

第十一章单片机AD与DAB

第十一章单片机AD与DAB
路，有的还具有双重的数据缓冲电路，可与P0口直接相接。
2．D/A转换器的主要技术指标
（1）分辨率（Resolution） 指输入给D/A转换器的单位数据量变化引起的模 拟量输出的变化.是输出对输入量变化敏感程 度的描述.
定义:输出满刻度值与2n之比.(n为D/A转换器的 二进制位数).位数越多分辨越高。
由图所示，DAC0832各端口地址为：
FDH 1#DAC0832数字量输入控制口
FEH 2#DAC0832数字量输入控制口
FFH 1#和2#DAC0832启动D/A转换端口
使用： 工作寄存器0区的R1指向addr1；1区的R1指向 addr2； 工作寄存器0区的R2存放数据块长度； 工作寄存器0区和1区的R0指向DAC端口地址。
解:则为10V / 210 -1 9.77mV, 1LSB=9.77mV=0.098%满量程
（2）建立时间（SETTING TIME）
建立时间是描述D/A转换速度的一个参数, 具体是指从 输入数字量变化到输出达到终值误差±1/2LSB（最低有效 位）时所需的时间。通常以建立时间来表明转换速度。快 速可达1us以下。 （3）转换精度（Conversion Accuracy）

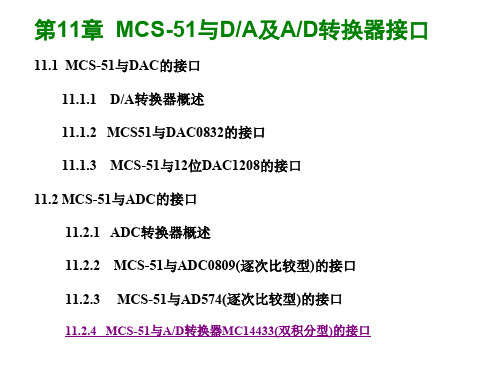

11.2.4 MCS-51与A/D转换器MC14433(双积分型)的接口
11.1 MCS-51与DAC的接口
11.1.1 D/A转换器概述 1、概述
使用D/A转换器时，要注意区分D/A转换器的输出 形式和内部是否带有锁存器。 （1）电压与电流输出形式 电压输出形式：即给D/A转换器输入的是数字量，而输 出为电压。
MOV R0，#0FEH MOV A， R1 MOVX R0，A INC R1 INC R0 MOVX R0，A CLR RS0 DJNZ R2，NEXT LJMP DTOUT END

单片机原理第11章ADDA

单片机原理第11章ADDA

发展趋势
研发出高性能低功耗的ADDA集成芯片并应用在 智能手机、汽车、医疗、航天等领域。
ADC结构
由采样保持电路、模数转换电路和数据输出电路组 成。
输出编码方式
二进制编码、格雷码、字码、二进制补码和二进制 反码。
ADC的失调误差及校正方法
失调误差产生原因
包括温度、电源不稳定、制造工艺偏差、器件差异区别及采样保持电路设计等因素。
解决方法
采取电源稳压、校正电路、热电偶补偿、采样保持电路改进等综合方法。
模式等影响； • 节约生产成本和产品投入时间。
开发工具和软件
• Code Com poser Studio； • Keil C51； • IAR EW8051； • ESD Accutech Laser Analyzer等。
ADDA在嵌入式系统中的作用和未来发展趋 势
作用
实现数字信号和模拟信号相互转换、控制和传输；
ADDA的工作原理
1
DA转换过程
2
DAC将数字信号转换为相应的模拟信号
输出，包括数字信号输入、加工编码和
模拟信号输出。
3Leabharlann AD转换过程从模拟信号输入端到数字信号输出端的 转换过程包括采样、量化和编码。
转换过程参数
涉及到信号的采样频率、分辨率、采样 时刻、输出电流和输出电压等多个参数。
ADC的基本结构和输出编码方式
单片机原理第11章ADDA
本章讲解ADDA的工作原理、ADC和DAC的特点、应用和发展趋势，帮助您 理解数字信号与模拟信号转换的基本原理和技术手段。
ADDA定义和用途
1 什么是ADDA
全称为模数转换器/数模转换器，是数字信号与模拟信号转换的重要设备。

第11章89C51单片机与DA、AD转换器的接口


1、D/A转换器概述
❖将数字量转换为模拟量，以便操纵控制对象。
单片机
D/A转换 控制对象
❖使用D/A转换器时，要注意区分:
* D/A转换器的输出形式; * 内部是否带有锁存器。 ❖D/A转换器集成电路芯片种类很多:
按输入的二进制数的位数分类，有八位、十位、十二位和十六位等。 按输出是电流还是电压分类，分为电压输出器件和电流输出器件。
MOV B,A
；存数
RETI
；返回
查询方式：
ORG 0000H
；主程序入口地址
AJMP MAIN
；跳转主程序
ORG 1000H
；中断入口地址
MAIN： MOV DPTR，#0007H ；指向0809 IN7通道地址
MOVX @DPTR,A ；启动A/D转换
L1: JB P3.3 L1
;查询
MOVX A,@DPTR ；读A/D转换结果
±2.5V，±5V和±10V； ✓内含高稳定的基准电压源,可方便地与4位、8位或16位微 处理器接口； ✓双电源工作电压:±12V～±15V。
二、A/D转换器接口
❖A/D转换器的概述 ❖典型芯片ADC0809 ❖ADC0809的应用 ❖与AD1674的接口设计 ❖与MC14433的接口设 计
1、A/D转换器的概述
多路同步输出，必须采用双缓冲同步方式。
1#DAC0832占有两个端口地址FDH和 FBH。 2#DAC0832的两个端口地址为FEH和 FBH
例11-2 设AT89C51单片机内部RAM中有两个长度为20的数据块， 其起始地址为分别为addr1和addr2，请根据图11-7所示，编写能把 addr1和addrr2中数据从1#和2#DAC0832同步输出的程序。程序中 addr1和addr2中的数据，即为绘图仪所绘制曲线的x、y坐标点。

第单片机上机实践课件1

理都是以通用单片机为基础。 1.2 单片机的发展历史及发展趋势 1.2.1 单片机的发展历史 处理的位数分为：8位、16位、32位单片机。
四个阶段: 第一阶段(1974年～1976年)：单片机初级阶段。双片的形式，
且功能比较简单。 第二阶段（1976年～1978年）：低性能单片机阶段。以Intel
内部RAM增到256字节，8052、8752的内部程序存储器扩展到 8KB，16位定时器/计数器增至3个。
（3）低功耗型 典型产品：80C31/87C51/80C51。采用CMOS工艺
适于电池供电或其它要求低功耗的场合。 （4）专用型
8044/8744，用于总线分布式多机测控系统。美国Cypress 公司的EZU SR-2100单片机－USB接口。
系统中。
在下述领域广泛应用： 1. 工业自动化 2. 智能仪器仪表 3．消费类电子产品 4. 通讯 5．武器装备 6．终端及外部设备控制 7．汽车电子 8．多机分布式系统
1.4 MCS-51系列与AT89C5x系列单片机
1.4.1 MCS-51系列单片机
20世纪80年代以来，单片机的发展非常迅速，世界上一些著名 厂商投放市场的产品就有几十个系列，数百个品种。
想，构建了计算机由运算器、控制器、存储器和输入/输出 设备，
组成这一计算机的经典结构，如图1-1所示。
发展经历五个阶段： 电子管计算机 晶体管计算机
图1-1
集成电路计算机 大规模集成电路计算机 超大规模集成电路计算机(微型计算机) 1.1.2 电子计算机及其发展历史 计算机真正得到广泛应用和普及，还是由于微型计算机的出
用户,根据需要，设计一个以通用单片机芯片为核心的测 控系统。
（2）专用型 专门针对某些产品的特定用途而制作的单片机，针对性强

第11章 复位、电源和时钟


11.2.2 省电方式的应用
省电方式的编程举例请参见教材P251-255
单片钟源选择 在对STC12C5410AD单片机进行ISP下载用户程序时，可以在选项中 选择下次冷启动后时钟源为“外部晶体或时钟”
2．时钟分频及分频寄存器
如用户系统希望大幅降低功耗，可对系统时钟进行分频。利用时钟分频寄存器（ CLK_DIV），可进行时钟分频，从而使STC12C5410AD单片机在成较低频率工作。
PCON寄存器
地址 87H D7 SMOD D6 SMOD0 D5 LVDF D4 POF D3 GF1 D2 GF0 D1 PD D0 IDL 复位值 30H
1）SMOD：串行口波特率加倍控制位。 0：波特率加倍。 1：波特率不加倍。 2）SMOD0：帧错误检测有效控制。复位时，SMOD0=0。 1：SCON寄存器中的SM0/FE位用于FE（帧错误检测）功能。 0：SCON寄存器中的SM0/FE位用于SM0功能，和SCON中的SM1一起指定串行通信 的工作方式。
单片机应用技术
8/12
11.2 省电方式
11.2.1 省电方式的控制 电源电压为5V时，STC12C5410AD单片机的正常工作电流为 4~20mA。为了尽可能降低系统的功耗，STC12C5410AD单片机可以 运行在两种省电工作方式下：空闲方式和掉电方式。空闲模式下， STC12C5410AD单片机的工作电流为3mA；掉电模式下， STC12C5410AD单片机的工作电流<0.1µ A。
ISP/IAP控制寄存器ISP_CONTR
地址
E7H
D7
ISPEN
D6
SWBS
D5
SWRST
D4
CMD_FAIL
D3

单片机原理及接口技术案例教程 教学课件 李法春 第11章


第11章 A/D和D/A接口
11.1 A/D转换器接口
11.1.1 A/D转换基本知识及常用A/D转换器件 A/D转换器的作用是将模拟量转换为数字量， 以便计算机接收处理
传感器 A/D转换 单片机
第11章 A/D和D/A接口
1.A/D转换器分类
(1)逐次逼近式：逐次逼近式属直接式A/D转 换器。 (2)双积分式：双积分式是一种间接式A/D转 换器。 (3)V/F变换式：V/F变换器能够将模拟电压信 号转换为频率信号。 (4)并行式：并行式也属于直接式A/D转换器， 它是所有类型A/D转换器中转换速度最快的。
第11章 A/D和D/A接口
教材其余课件及动画素材请查阅在线教务辅导网 在线教务辅导网：
QQ:349134187 或者直接输入下面地址：

第11章 A/D和D/A接 口
11.1 A/D转换器接口
重点难点
1. 常用A/D及D/A转换电路芯片的主要技术指标和用途。 2. 常用A/D及D/A转换电路芯片与MCS—51单片机的接 口逻辑以及相应的程序设计方法。
第11章 A/D和D/A接口
模拟通道接口技术
计算机只能储存和处理二进制形式的数字量， 凡遇到有模拟量的地方，就要进行模拟量向数字量 或数字量向模拟量的转换，这就是数/模和模/数转 换问题。将模拟量转换成数字量的过程称为A/D转 换，将数字量转换成模拟量的过程称为D/A转换， 与之有关的接口技术称为模拟通道接口技术。 因为在单片机应用系统中，常需要将检测到的 连续变化的模拟量如温度、压力、流量、速度等转 换成数字信号，才能输入到单片机中进行处理，然 后再将处理结果的数字量转换成模拟量输出，实现 对被控对象的控制。
写信号、P2.7有效 时，启动AD转换。 转换结束后，输 +5V 出高电平，向 GND CPU发出中断请 IN0 求 IN1 IN2 IN3 读信号、P2.7有效 IN4 时，允许输出AD IN5 IN6 转换结果。 IN7
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（2）D/A转换器内部是否带有锁存器 D/A转换需要一定时间，这段时间内输入端的数字量应稳 定，为此应在数字量输入端之前设置锁存器，以提供数据锁存 功能。根据芯片内是否带有锁存器，可分为内部无锁存器的和 内部有锁存器的两类。 * 内部无锁存器的D/A转换器 可与P1、P2口直接相接（因P1口和P2口的输出有锁存功 能）。但与P0口相接，需增加锁存器。 * 内部带有锁存器的D/A转换器 内部不但有锁存器，还包括地址译码电路，有的还有双重或 多重的数据缓冲电路，可与89C51的P0口直接相接。
的接口设计。 AD667是分辨率为12位的电压输出型D/A转换器，建立时间≤3μs（至 0.01%）。 输入方式:双缓冲输入； 输出方式:电压输出，通过硬件编程可输出+5V，+10V， ±2.5V，±5V和±10V； 内含高稳定的基准电压源 可方便地与4位、8位或16位微处理器接口； 双电源工作电压:±12V～±15V。
2. DAC的的单、双极性的电压输出 接口电路与DAC的具体应用有关。 (1) DAC用作单极性电压输出 单极性模拟电压输出，可采用图11-4或图11-8所示接线。输 出电压Vout与输入数字量B的关系: Vout = －（B/256）*VRFE 式中，B=b7·27+ b6·26+……+ b1·21+ b0·20； B为0时，Vout也为0，输入数字量为255时，Vout为最大值,单 极性。 （2）DAC用作双极性电压输出
1. 概述 输入：数字量，输出：模拟量。 转换过程：送到DAC的各位二进制数按其权的大小转换为相 应的模拟分量，再把各模拟分量叠加，其和就是D/A转换的结 果。 使用D/A转换器时，要注意区分: * D/A转换器的输出形式; * 内部是否带有锁存器。 (1)电压与电流输出形式 两种输出形式:电压输出形式与电流输出形式。电流输出的 D/A转换器，如需模拟电压输出，可在其输出端加一个I-V转换 电路。
现说明DAC0832单缓冲方式的应用。 例11-1 DAC0832用作波形发生器。试根据图11-4，分别写出产 生锯齿波、三角波和矩形波的程序。
① 锯齿波的产生 ORG START:MOV MOV LOOP: MOVX INC SJMP 2000H R0，#0FEH ；DAC地址FEH→ R0 A，#00H ；数字量→A @R0，A ；数字量→D/A转换器 A ；数字量逐次加1 LOOP
89C51
图11-8
例11-2 内部RAM中两个长度为20的数据块，起始地址为分别 为addr1和addr2，编写能把addr1和addrr2中数据从1#和 2#DAC0832同步输出的程序。addr1和addr2中的数据，为绘制曲 线的X、Y坐标点。 DAC0832各端口地址： FDH: 1#DAC0832数字量输入控制端口 FEH: 2#DAC0832数字量输入控制端口 FFH: 1#和2#DAC0832启动D/A转换端口 工作寄存器0区的R1指向addr1；1区的R1指向addr2；0区的R2 存放数据块长度；0区和1区的R0指向DAC端口地址。程序为：
R0，#0FEH ；1区R0指向2#DAC0832数字量 ；控制端口 MOV A，@R1 ；addr2中数据送A MOVX @R0，A ；addr2中数据送2#DAC0832 MOV INC INC R1 R0 ；修改addr2指针1区R1 ；1区R0指向DAC的启动D/A转换端口 ；启动DAC进行转换，仅为使XFER有效
双极性电压输出，采用图11-3接线：
图11-3 Vout =（B－128）*（VREF/128） 由上式，在选用+VREF时，（1）若输入数字量b7＝1，则Vout为 正；（2）若输入数字量b7＝0，则Vout为负。 在选用-VREF时，Vout与+VREF时极性相反。
3. 89C51与DAC0832的接口电路 (1)单缓冲方式 DAC0832的两个数据缓冲器有一个处于直通方式，另一个处于 受控的锁存方式。 在不要求多路输出同步的情况下，可采用单缓冲方式。 单缓冲方式的接口如图11-4:
2.主要技术指标 (1)分辨率 输入给DAC的单位数字量变化引起的模拟量输出的变化，通 常定义为输出满刻度值与2n之比。显然，二进制位数越多，分 辨率越高。 例如，若满量程为10V，根据定义则分辨率为10V/2n。设8 位D/A转换，即n=8，分辨率为10V/2n =39.1mV，该值占满量程 的0.391%，用1LSB表示。 同理：10位 D/A：1 LSB=9.77mV=0.1% 满量程 12位 D/A：1 LSB=2.44mV=0.024% 满量程 根据对DAC分辨率的需要,来选定DAC的位数。
11.1.2
89C51与8位DAC0832的接口
1. DAC0832芯片介绍 (1)DAC0832的特性 美国国家半导体公司产品，具有两个输入数据寄存器的8位 DAC,能直接与89C51单片机相连。主要特性如下： * 分辨率为8位； * 电流输出，稳定时间为1μs； * 可双缓冲输入、单缓冲输入或直接数字输入； * 单一电源供电（+5～+15V）；
第11章 89C51单片机与D/A转换器、 A/D转换器的接口
非电物理量（温度、压力、流量、速度等），须经传感器 转换成模拟电信号（电压或电流），必须转换成数字量，才能 在单片机中处理。 数字量，也常常需要转换为模拟信号。 A/D转换器（ADC）：模拟量→数字量的器件。 D/A转换器（DAC）：数字量→模拟量的器件。 只需合理选用商品化的大规模ADC、DAC芯片，了解引脚及 功能以及与单片机的接口设计。 11.1 11.1.1 89C51与DAC的接口 D/A转换器概述
(2)建立时间 描述DAC转换快慢的参数,表明转换速度。 定义：为从输入数字量到输出达到终值误差(1/2)LSB(最低有 效位)时所需的时间。电流输出时间较短，电压输出再加上I-V 转换时间，因此建立时间要长一些。快速DAC可达1μs以下。 (3）精度 理想情况，精度与分辨率基本一致，位数越多精度越高。 但由于电源电压、参考电压、电阻等各种因素存在着误差,精 度与分辨率并不完全一致。 位数相同，分辨率则相同，但相同位数的不同转换器精度 会有所不同。例如，某型号的8位DAC精度为0.19%，另一型号的 8位DAC精度为0.05%。
IOUT2：D/A转换器电流输出2端，IOUT2+IOUT1=常数。 Rfb：外部反馈信号输入端， 内部已有反馈电阻Rfb，根据需要 也可外接反馈电阻。 Vcc：电源输入端，可在+5V~+15V范围内。 DGND：数字信号地。 AGND：模拟信号地。 “8位输入寄存器”用于存放CPU送来的数字量，使输入数字量得 到缓冲和锁存，由LE1*控制； “8位DAC寄存器” 存放待转换的数字量，由LE2*控制； “8位D/A转换电路”由T型电阻网络和电子开关组成，T型电阻网 络输出和数字量成正比的模拟电流。
图11-9
图11-10
由于AD667内置的量程电阻与其他元器件具有热跟踪性能，所以 AD667的增益和偏置漂移非常小。
② 单极性电压输出 图11-11为0～10V单极性电压输出电路原理图。 在电路运行之前，为保证转换精度，首先要进行电路调零和 增益调节。 电路调零 数字输入量全为“0”时，调节50kΩ电位器W1，使 其模拟电压输出端（VOUT）电压为0.000V。在大多数情况下， 并不需要调零，只要把4脚与5脚相连（接地）即可。 增益调节 数字输入量全为“1” 时，调节100Ω电位器W2， 使其模拟电压输出为9.9976V,即满量程的10.000V减去1LSB （约为2.44mV）所对应的模拟输出量。
图11-6 ③ 矩形波的产生 ORG 2000H START: MOV R0，#0FEH LOOP: MOV MOVX LCALL MOV A，#data1 @R0，A ；置矩形X LCALL SJMP
@R0，A DELAY2 LOOP
MOVX @R0，A
CLR RS0 ；返回0区 DJNZ R2，NEXT ；若未完，则跳NEXT LJMP DTOUT ；若送完，则循环 END 11.1.3 89C51与12位电压输出型D/A转换器AD667的接口 8位DAC分辨率不够，可采用10位、12位、14位、16位的 DAC。本节介绍89C51与12位电压输出型的D/A转换器AD667
ORG 2000H addr1 DATA 20H addr2 DATA 40H
； 定义存储单元 ； 定义存储单元
DTOUT: MOV R1，#addr1 ； 0区R1指向addr1 MOV R2，#20 ； 数据块长度送0区R2 SETB RS0 ； 切换到工作寄存器1区 MOV R1，#addr2 ； 1区R1指向addr2 CLR NEXT: MOV MOV MOVX INC SETB RS0 R0，#0FDH A，@R1 @RO，A R1 RS0 ； 返回0区 ； 0区R0指向1#DAC0832数 ；字量控制端口 ；addr1中数据送A ；addr1中数据送1#DAC0832 ； 修改addr1指针0区R1 ； 转1区。
（2）DAC0832的引脚及逻辑结构
DAC0832的引脚：
引脚功能： DI0～DI7：8位数字信号输入端 CS*： 片选端。 ILE： 数据锁存允许控制端，高电平有效。 WR1*：输入寄存器写选通控制端。当CS*=0、ILE=1、 WR1*=0时，数据信号被锁存在输入寄存器中。 XFER*：数据传送控制。 WR2* ：DAC寄存器写选通控制端。当XFER*=0，WR2* =0 时，输入寄存器状态传入DAC寄存器中。 IOUT1：电流输出1端，输入数字量全“1”时，IOUT1最大， 输入数 字量全为“0”时，IOUT1最小。
1.引脚介绍 标准28脚双列直插式。图11-9为DIP封装引脚图，表11-1为其 引脚说明。 （1）内部功能结构及应用特性 图11-10是AD667内部功能结构框图。 AD667的应用特性: ① 模拟电压输出范围的配置 AD667通过片外引脚的不同连接，可获得不同的输出电压量程 范围。 单极性工作时，可以获得0～5V和0～10V的电压。 双极性工作时，可获得±2.5V，±5.5V和±10V的电压。具体 量程配置可由引脚1，2，3，9的不同连接实现，如表11-2所 列。
