WLAN 频点优化方案WLAN 频点介绍一、802.11b/gIEEE 802.11b/g 设备使用2.4〜2.4835 GHz 频段。
工作频率带宽为 83.5MHz ，划分为14信道，每个信道带宽为 22MHz 。
为了保证相邻 AP 的覆盖不产生干扰，要求它们的信道间隔 至少为25MHz ，互不干扰的信道有 3个。
802.11a5.8GHz 中国频段中，可提供五个互不干扰的信道，每信道占用 20MHz 频带带宽，提供6/9/12/18/24/36/48/54Mbps 数据传输速率，采用 OFDM 调制方式；频点规划信道干扰是在 WLAN 中影响网络质量最大的因素，目前互不干扰的信道为 1,6,11，因此，在分配信道时，应尽量错开分配这三个频点，使重叠区域的信号不受同频干扰。
在分配信道时，还需要考虑已有的 AP 采用的信号，同样应注意避免同频干扰问题。
基于上述原则，考虑以下几种 WLAN 频点使用策略。
（一） 未新建的WLAN 热点 1•中小型无遮挡的开阔空间此类区域内最多布防 3个AP 即可满足覆盖及容量需求，每个 AP 可使用1、6、11任意一个子信道2.4122.422 2.432 2,442 2.452 2.462 2.472 2.4642•超大型无遮挡的开阔空间对于这些热点需使用3个以上的AP时，可按照每个AP覆盖半径20米，采用空间间隔的方法实现1、6、11子信道的频点复用。
如下图所有：3•对于有阻挡物的热点区域，须充分利用热点区域的阻挡物实现1、6、11信道的重复使用。
（二）已有WLAN网络的热点1.1、6、11三个子信道未全部被占用的无遮挡开阔空间此类热点区域布防AP时选用1、6、11三个子信道中未使用的子信道进行热点区域覆盖。
2.1、6、11三个子信道已全部被占用的无遮挡开阔空间两个相重合的频段是存在同频干扰的，但是，干扰归干扰，当双方信号强度不是非常大的时候，这种干扰对双方的信号质量都非常大，顾此时因使用区域内信号最弱的频点来作为该覆盖区域频点。

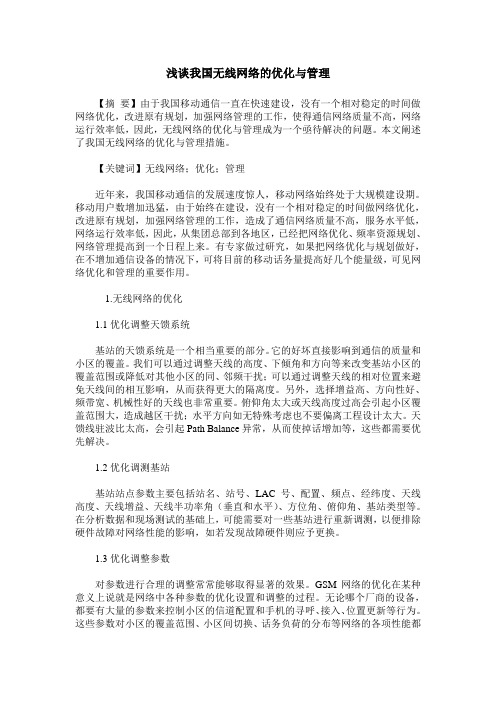

浅谈我国无线网络的优化与管理【摘要】由于我国移动通信一直在快速建设，没有一个相对稳定的时间做网络优化，改进原有规划，加强网络管理的工作，使得通信网络质量不高，网络运行效率低，因此，无线网络的优化与管理成为一个亟待解决的问题。
本文阐述了我国无线网络的优化与管理措施。
【关键词】无线网络；优化；管理近年来，我国移动通信的发展速度惊人，移动网络始终处于大规模建设期。
移动用户数增加迅猛，由于始终在建设，没有一个相对稳定的时间做网络优化，改进原有规划，加强网络管理的工作，造成了通信网络质量不高，服务水平低，网络运行效率低，因此，从集团总部到各地区，已经把网络优化、频率资源规划、网络管理提高到一个日程上来。
有专家做过研究，如果把网络优化与规划做好，在不增加通信设备的情况下，可将目前的移动话务量提高好几个能量级，可见网络优化和管理的重要作用。
1.无线网络的优化1.1优化调整天馈系统基站的天馈系统是一个相当重要的部分。
它的好坏直接影响到通信的质量和小区的覆盖。
我们可以通过调整天线的高度、下倾角和方向等来改变基站小区的覆盖范围或降低对其他小区的同、邻频干扰；可以通过调整天线的相对位置来避免天线间的相互影响，从而获得更大的隔离度。
另外，选择增益高、方向性好、频带宽、机械性好的天线也非常重要。
俯仰角太大或天线高度过高会引起小区覆盖范围大，造成越区干扰；水平方向如无特殊考虑也不要偏离工程设计太大。
天馈线驻波比太高，会引起Path Balance异常，从而使掉话增加等，这些都需要优先解决。
1.2优化调测基站基站站点参数主要包括站名、站号、LAC号、配置、频点、经纬度、天线高度、天线增益、天线半功率角（垂直和水平）、方位角、俯仰角、基站类型等。
在分析数据和现场测试的基础上，可能需要对一些基站进行重新调测，以便排除硬件故障对网络性能的影响，如若发现故障硬件则应予更换。
1.3优化调整参数对参数进行合理的调整常常能够取得显著的效果。
WLAN优化方案什么是WLAN网络优化？WLAN网络优化是指对已经投入运行的WLAN网络进行有针对性的业务调查和性能分析，通过参数采集、数据分析等办法找出网络的缺陷和不足，从而提出优化方案并付诸实施，使现有WLAN网络资源得到最佳效益，实现网络业务规模和质量的可持续发展。
一、WLAN网络基础优化的介绍【1】网络规划正确,无重大规划问题；对于新铺设的网络，网络优化主要是在一个成功的网规基础上进行的,对网络进行的小面积的、将性能和用户可接受度等向最优方向调整；【2】对旧网络的更新换代;原有旧的网络已经不能满足用户需求,在原有网络的基础上通过更换设备或者增加设备，而使原有网络向最优方向调整；三.WLAN网络优化的覆盖范围【1】无线资源的优化，也就是无线信号的优化,主要是通过各种手段，包括调整信道、调整功率、调整AP的部署位置或者天线朝向等,调整WLAN的无线信号质量，使WLAN信号的覆盖达到客户所希望的目标；【2】网络性能的优化，主要是针对网络速率和网络容量等一些和用户息息相关的参数进行最优调节，通常可以通过增加AP、更换AP等来实现;二、WLAN网络的基础优化方案（一)无线信号发送强度弱【1】现象：AP所连接用户终端显示连接速率低；无法达到54M或者36M 连接速率;有时可能用户离设备很近却无法很好连接；【2】可能导致问题的原因：用户所在区域超出天线覆盖范围；特别是对于一些室外天线,天线的覆盖范围尤为重要；无线信号被干扰,也就是常说的信噪比过高；【3】确认问题的方法步骤一:从上面的天线覆盖范围看,在无信号时判断用户是否在天线覆盖范围之内,如果不在天线覆盖范围之内，请调整天线角度，来调整覆盖范围。
步骤二:然后按照所覆盖范围的边缘场强是否满足通常的—75dBm的要求，通常天线末端输出场强按照8～12dBm来计算；步骤三:如果通过上面两步的计算，信号强度可以到达要求，如果还是连接速率较低，引起问题的原因可能为信号信噪比过高导致；即有效信号被干扰信号覆盖,无法被用户端有效接收；目前测量信噪比常用的方法是笔记本自带网卡软件(如net stumber），可以显示有效信号和噪声；但此方法的准确性有待确认。
中国移动通信集团贵州有限公司WLAN无线网络优化手册版本：V1.0.0中国移动贵州公司网络部网优中心2011年5月目录一、WLAN网络优化概述 ------------------------------------------------------------------------------------------------- 3二、优化目标及原则------------------------------------------------------------------------------------------------------ 32.1优化目标----------------------------------------------------------------------------------------------------------------- 32.2场景分析----------------------------------------------------------------------------------------------------------------- 42.3优化原则----------------------------------------------------------------------------------------------------------------- 5三、 WLAN优化思路 ---------------------------------------------------------------------------------------------------------- 53.1 组网优化 ---------------------------------------------------------------------------------------------------------------- 53.2 覆盖优化 ---------------------------------------------------------------------------------------------------------------- 63.3 容量优化 ---------------------------------------------------------------------------------------------------------------- 63.4 频率优化 ---------------------------------------------------------------------------------------------------------------- 7四、 WLAN优化评估方法-------------------------------------------------------------------------------------------------- 114.1 WLAN网络测试方法------------------------------------------------------------------------------------------------ 114.2测试统计指标 -------------------------------------------------------------------------------------------------------- 154.3 WLAN覆盖评估 ------------------------------------------------------------------------------------------------------ 164.4 WLAN频率评估 ------------------------------------------------------------------------------------------------------ 18一、WLAN网络优化概述近年来基于 IEEE802.11 标准系列的无线局域网技术发展速度迅猛。
移动公司wlan优化方案
中国移动达州分公司WLAN
优化方案
报告单位：福州福光电子有限公司
报告人员：林永生
目录
1. WLAN优化分析简述 (3)
2. 移动有线侧及无线侧优化指标 (4)
2.1 无线侧优化指标 (4)
2.2 AC侧优化内容 (5)
3. 高校热点优化实施阶段 (6)
3.1 整理测试数据 (7)
3.2 提出整改方案 (7)
3.2.1 空口优化方案 (7)
3.2.1.1. 解决覆盖问题（重叠覆盖、弱覆盖等区域） (7)
3.2.1.2. 频繁切换 (8)
3.2.1.3. 频谱利用率调整 (9)
3.2.2 AC侧优化方案（以中兴设备为例） (9)
3.2.2.1. 信道调整 (10)
3.2.2.2. 基于用户/流量的空口带宽限制.. 10 3.2.2.3. 减少低速率报文 (11)
3.2.2.4. 调整bencon帧 (12)
3.2.2.5. 调整AP发送报文从传次数 (13)
3.2.2.6. 调整AP发射功率 (13)
3.2.2.7. 踢除关联空闲 (14)
3.2.2.8. 用户终端调整 (14)
3.3 复测及工作报告 (14)
3.4 优化流程图......... 错误!未定义书签。
1.WLAN优化分析简述
根据永州移动WLAN工作有自身的侧重于在高校的网络性能提升满足客户需求，我们根据现状及以往优化工作经验的总结，归纳出永州移动的优化方案
2.有线侧及无线侧优化指标2.1无线侧优化指标及优化流程图
无线侧优化流程图
无线侧优化指标：
内容指标
2.2AC（网络）侧优化内容
负责实现WEB页面重定向Portal认证、用户无线接入控制、IP地址分配、NAT地址转换、ACL访问控制等重要功能。
通过无线侧的具体情况在AC侧进行设定与调整，保证质量从而提高WLAN用户认证成功率和改善使用感知。
3.高校热点优化实施阶段
根据达州移动现在80%的wlan客户均集中在高校地区，此次优化重点在于高校的客户，除了保证网络各项性能达标以外重点查找高校重叠覆盖区域，频繁切换区域，ap设计分布存在问题的区域，以及覆盖不足增补ap等等···通过频率分配、站点AC参数调整、工程整改等方法来优化无线网络性能，提高通信质量。
3.1整理测试数据
通过高校对覆盖、性能、网络质量等测试整理好测试数据，归纳测试时热点存在的问题比如：严重干扰、频繁切换、等等，并根据测试情况分析问题原因。
3.2提出整改方案
3.2.1空口优化方案
3.2.1.1.解决覆盖问题（重叠覆盖、弱覆盖等区域）
高校相对覆盖ap数量比较多，并且分布较密，平均2—4个宿舍就有分布一个ap，一个楼层ap数量达到6—10个甚至更多，由于功率及某些ap性能、合路等问题经常存在一些寝室重叠覆盖，虽然信号强度够强，但是或许不是由规划的主覆盖ap进行覆盖，导致越区。
若某些ap信号过强将导致覆盖区域过广，在高分期时候该ap负载
过重，而有些ap却处于过闲的状态，就会出现超忙/超闲AP，用户感知度下降
除了保证边缘场强在-75dbm以上还需要保证规划区域有主覆盖ap，特别在高分期时候均衡每个ap上的用户数，对于某些ap负载过重导致用户投诉进行合理的增补以及均衡分布。
3.2.1.2.频繁切换
由在高校覆盖过密引起在一些寝室收到多路强度相当的信号，用户终端将不断的在几路信号间切换，导致异常掉线，速率低等问题，严重印象用户感知
3.2.1.3.频谱利用率调整
高校高峰期用户密集除了需要合理调整频点之外，还需关注对无线频谱的利用。
可使用频谱分析仪在高峰期对信道的扫描，通过现场频谱利用情况来调整信道提高对无限频谱的利用率。
3.2.2AC侧优化方案（以中兴设备为例）
3.2.2.1.信道调整
手动规划AP信道，减少干扰。
下面的例子说明信道调整为11。
[AC-wlan-ap-ap1-radio-1] channel 11
使用频谱分析仪检测信道利用情况，适当动态调整信道提高带宽利用率
3.2.2.2.基于用户/流量的空口带宽限制
由于无线网络空口带宽共享特性，为防止个别用户独占带宽而影响大多数用户的使用，建议使能用户空口带宽限速功能。
限制每个用户上下行带宽，限制每AP的最大用户接入数量，设
置每AP的最大用户接入数量为15人。
➢[AC] wlan radio-policy 1
➢[AC-wlan-rp-1] client max-count 15
➢[AC-wlan-ap-ap1-radio-1] radio-policy 1
3.2.2.3.减少低速率报文
当信道里存在大量的低速率报文时，网络性能就会严重下降。
根据这个表现我们需在AP上关闭低速率报文，并把一些低速率的管理帧发送间隔调高，从而提高WLAN网络数据处理能力。
关闭低速率，无线WLAN网络中不是使用固定的速率发送所有的报文，而是使用一个速率集进行报文发送（例如11g支持1、2、5.5、11、6、9、12、18、24、36、48、54Mbps），实际无线网卡或者AP在发送报文的时候会动态的在这些速率中选择一个速率进行发送。
通常提到的11g可以达到速率主要指所有的报文采用54M速率进行发送的情况，而且是指的一个空口信道的能力。
实际上大量的广播报文和无线的管理报文都使用最低速率1Mbps进行发送，所以会消耗一定得空口资源。
该方法使用的前提是必须保证信号覆盖良好。
终端信号较弱或者覆盖不充分的场所慎用。
[AC-WLAN-rrm] dot11g disabled-rate 1 2 6 9
3.2.2.
4.调整bencon帧
默认情况下每一个AP每100ms就会发送一个Beacon信标报文，这个报文通告WLAN网络服务，同时和无线网卡进行信息同步。
Beacon报文通常使用最小速率进行发送，而且优先级比较高，所以考虑将Beacon的发送时间间隔从100ms调整到160ms（调整范围100~200ms），这样可以有效降低空口的消耗。
➢[AC] wlan radio-policy radiopolicy1
➢[AC-wlan-rp-radiopolicyl] bercon-interval 160
3.2.2.5.调整AP发送报文从传次数
无线WLAN在设计时考虑干扰和冲突的影响，所以设计了物理重传功能，也就是当一个设备发送报文如果没有收到目的设备的回复ACK，该设备就会进行重传，当重传次数达到最大次数，该报文就会被丢弃。
默认情况下，AP重传次数为5次，可以考虑修改为8次，会增加在网络环境异常情况下报文发送成功率。
但对于从网卡到AP方向因环境问题造成的偶尔丢包没有太大改善。
➢[AC-wlan-rp-radiopolicy1] long-retry threshold 8
➢[AC-wlan-rp-radiopolicy1] short-retry threshold 8
3.2.2.6.调整AP发射功率
为了避免同频干扰，必要时应对同信道的AP功率进行适当的调整，保证客户端在一个位置可见的通信到AP只有一个是最强的。
例：最大发射功率调整为23dBm。
[AC-wlan-ap-ap1-radio-1] max-power 23
3.2.2.7.踢除关联空闲
许多无线客户端手机或者笔记本开着将自动关联上之前保存上过的ssid，将ac侧设定将客户端空闲时间过长的自动剔除。
3.2.2.8.用户终端调整
将无线客户端的电源管理属性设置为最高值，以增强无线终端的工作性能，提高数据下载的效率与稳定性。
3.3复测及工作报告
在热点进行数据调整及工程整改后，需要检验整改效果，进行复测。
并对仍需改进的地方进行数据微调，直至达到优化要求为止。
