智能变电站调试方案三篇第1条智能变电站调试计划智能变电站调试计划1概述XX220kV 变电站位于XX市XX镇XX村，距XX镇中心4公里，距高速公路8公里，距212省道90米。
电压等级为220千伏/110千伏/10 .5千伏的主变压器的最终容量为3×180毫安，该阶段建造1×180毫安，最终阶段建造6条出线线路，该阶段建造4条出线线路。
最终阶段有14条110千伏出线，当前阶段有5条出线。
10kV不出线，仅作为无功补偿和变电站变压器。
10kV无功补偿装置的最终容量为12×7500千伏，本期将建设4×7500千伏。
所有电气设备安装完毕后，应根据GB50150-20XX电气设备交接试验标准进行单体试验。
特殊试验应根据业主要求在行业要求的适用范围内进行。
部分试运行是指从单体试验结束、试验验收和整套启动时开始进行的控制、保护和测量功能试验。
整组启动是指完成对整个项目各种参数的测试，使其处于安全、高效、可靠的运行状态。
2、准备工作2.1成立一个调试小组，形成一个有效的、精干的、技术上有保证的调试小组，包括三个高压、继电保护和仪表操作小组和若干技术人员，具体人数视设备类型、数量和工期而定。
2.1.1调试的主要负责人必须具有调试多个变电站的调试经验，熟悉变电站的调试过程和技术标准，组长还应具有一定的调试经验，能够在主要负责人和技术人员的指导下进行操作。
一般工作人员还应了解电气一级、二级设备的基本知识。
2.1.2在工作前，所有操作人员都应学习变电站设计图纸、设计规范和操作说明，以便每个操作人员能够明确各项目的操作程序、分工和具体工作内容。
2.1.3参与调试的人员应通过安全规程考试，并具备一定的安全操作知识。
2.1.4熟悉设计图纸和施工现场环境，相当熟悉设备的性能和操作；测试负责人应具有高度的责任感和相关资质，能够独立领导测试人员调试各种项目。
2.2制定技术措施2.2.1制定调试工作指令2.2.2工作指令交底2.2.3调试工作必须完成安全围栏、警示牌，认真检查试验接线，防止因接线错误或误操作造成设备、人身安全事故。

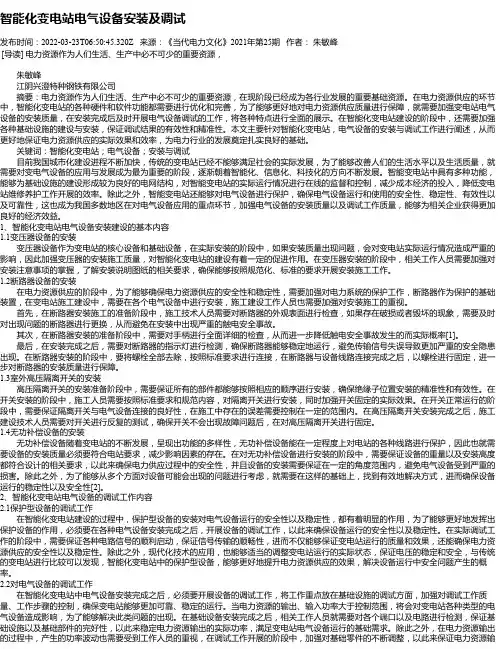

智能化变电站电气设备安装及调试发布时间：2022-03-23T06:50:45.320Z 来源：《当代电力文化》2021年第25期作者：朱敏峰[导读] 电力资源作为人们生活、生产中必不可少的重要资源，朱敏峰江阴兴澄特种钢铁有限公司摘要：电力资源作为人们生活、生产中必不可少的重要资源，在现阶段已经成为各行业发展的重要基础资源。
在电力资源供应的环节中，智能化变电站的各种硬件和软件功能都需要进行优化和完善，为了能够更好地对电力资源供应质量进行保障，就需要加强变电站电气设备的安装质量，在安装完成后及时开展电气设备调试的工作，将各种特点进行全面的展示。
在智能化变电站建设的阶段中，还需要加强各种基础设施的建设与安装，保证调试结果的有效性和精准性。
本文主要针对智能化变电站，电气设备的安装与调试工作进行阐述，从而更好地保证电力资源供应的实际效果和效率，为电力行业的发展奠定扎实良好的基础。
关键词：智能化变电站；电气设备；安装与调试目前我国城市化建设进程不断加快，传统的变电站已经不能够满足社会的实际发展，为了能够改善人们的生活水平以及生活质量，就需要对变电气设备的应用与发展成为最为重要的阶段，逐渐朝着智能化、信息化、科技化的方向不断发展。
智能变电站中具有多种功能，能够为基础设施的建设形成较为良好的电网结构，对智能变电站的实际运行情况进行在线的监督和控制，减少成本经济的投入，降低变电站维修养护工作开展的效率。
除此之外，智能变电站还能够对电气设备进行保护，确保电气设备运行和使用的安全性、稳定性、有效性以及可靠性，这也成为我国多数地区在对电气设备应用的重点环节，加强电气设备的安装质量以及调试工作质量，能够为相关企业获得更加良好的经济效益。
1、智能化变电站电气设备安装建设的基本内容1.1变压器设备的安装变压器设备作为变电站的核心设备和基础设备，在实际安装的阶段中，如果安装质量出现问题，会对变电站实际运行情况造成严重的影响，因此加强变压器的安装施工质量，对智能化变电站的建设有着一定的促进作用。
《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。
本次调试的变电站为[变电站名称]，该变电站采用了先进的电力设备和技术，旨在提高供电的可靠性和稳定性。
本次调试的主要目的是对变电站内的电力设备进行全面的检测和调试，确保设备的性能符合设计要求和国家相关标准。
通过调试，及时发现和解决设备存在的问题，为变电站的正式投入运行提供保障。
二、施工步骤1. 准备阶段（1）组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。
（2）准备调试所需的仪器仪表、工具和材料，确保其性能完好、精度符合要求。
（3）对调试现场进行清理和布置，确保安全通道畅通，消防设施齐全。
2. 一次设备调试（1）变压器调试- 测量变压器的绕组直流电阻，检查各相电阻是否平衡，与出厂值相比是否符合要求。
- 检查变压器的绝缘电阻，包括绕组对地绝缘电阻、铁芯对地绝缘电阻等，确保绝缘性能良好。
- 进行变压器的变比测量，核对变压器的实际变比与铭牌值是否一致。
- 进行变压器的空载试验和负载试验，测量变压器的空载损耗和负载损耗，检查变压器的运行性能。
（2）断路器调试- 检查断路器的外观，确保无损伤、变形和锈蚀。
- 测量断路器的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。
- 进行断路器的机械特性试验，测量断路器的分合闸时间、同期性、分合闸速度等参数，确保断路器的操作性能符合要求。
- 进行断路器的低电压动作试验，检查断路器在低电压下的动作可靠性。
（3）隔离开关调试- 检查隔离开关的外观，确保无损伤、变形和锈蚀。
- 测量隔离开关的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。
- 进行隔离开关的机械操作试验，检查隔离开关的分合闸操作是否灵活、可靠。
- 测量隔离开关的接触电阻，确保接触良好。
3. 二次设备调试（1）继电保护装置调试- 检查继电保护装置的外观，确保无损伤、变形和锈蚀。
- 核对继电保护装置的定值，确保定值设置正确。
智能变电站现场调试及试验方法［摘要］智能变电站在信号采集和传输方式上的变革，使得其现场调试和试验方法与常规站有了较大的差异。
从分系统的角度出发探讨了适应智能变电站二次设备的调试要点和方法，对推动智能变电站的建设与发展有积极的指导意义。
［关键词］智能变电站；现场调试；试验；方法1现场调试总体要求智能变电站一次设备本体的调试与试验，可参考常规变电站开展。
根据国网公司“智能变电站自动化系统现场调试导则”要求，自动化系统具体包括：继电保护系统、站内网络系统、计算机监控系统、远动通信系统、全站同步对时系统、网络状态监测系统以及采样值系统等调试内容。
各分系统功能调试工作，应在系统网络恢复并按要求配置完成、智能设备单体调试完成的基础上进行。
智能变电站二次设备的调试与试验，从功能的实现上来看调试方法和传统站基本一致，包括信号对点、单体、整组传动等，主要问题集中在“虚回路”的检测、网络系统的测试、时钟同步系统的测试等方面，与传统变电站调试存在较大差异。
2继电保护系统从保护功能实现上来说，智能继电保护装置的调试和传统保护装置基本一致，与传统变电站保护装置不同之处在于采样值品质位测试、采样值畸变测试、样值传输异常测试和修状态测试。
2．1采样值品质位测试（1）调试要点及要求。
采样值品质位无效标识在指定时间范围内的累计数量或无效频率超过保护允许范围，相关的保护功能应瞬时可靠闭锁，与该异常无关的保护功能应正常投入，采样值恢复正常后，被闭锁的保护功能应及时开放。
（2）调试方法。
通过数字继电保护测试仪按不同的频率将采样值中部分数据品质位设置为无效，模拟mu发送采样值出现品质位无效的情况。
2．2采样值畸变测试（1）调试要点及要求。
电子式互感器双a/d采样数据中，一路采样值畸变时，相关保护应闭锁。
（2）调试方法。
通过数字继电保护测试仪模拟电子式互感器双a/d中保护采样值部分数据进行畸变放大，畸变数值大于保护动作定值，同时品质位有效，模拟一路采样值出现数据畸变的情况。
智能变电站的调试流程及方法一、智能变电站智能变电站主要由站控层、间隔层和过程层组成。
其中站控层的作用是对全站设备进行监视、控制、告警和交换信息，并即时完成数据的采集监控、操作闭锁、保护管理；间隔层的作用是对间隔层的所有实时数据信息进行汇总，并对一次设备提供保护和控制；过程层则用于电气数据的检测、设备运行参数的在线检测与统计以及操作控制的执行等。
这三层结构通过以太网、光缆等紧密地联接在一起，使得信息的采集、处理、执行等更加迅速便捷。
由智能化变电站的结构图可以看出，智能变电站是智能电网的基础，在智能电网的体系结构中具有重要的作用。
二、智能变电站调试流程2.1变电站调试流程简述变电站调试流程可分为设备出厂验收、现场调试两大部分。
出厂验收是对即将出售的设备进行质量检查；调试工作是对现场安装的设备进行现场调试，现场调试按照流程可分为单体调试、分系统调试、系统调试。
2.2智能变电站调试流程按照《智能变电站调试规范》执行，职能变电站的调试可按照一下流程：组态配置→系统测试→系统动模（可选）→现场调试→投产试验。
2.2.1组态配置。
组态配置是智能变电站系统设计的一个步奏，是在设计图纸或意图下，进行实例化变电站内各IED设备的ICD文件，并设置为SCD文件。
这项工作一般由系统集成商完成后由用户确认，这里的“用户”可以是设备使用单位，也可以是设备使用单位制定的设计调试单位。
2.2.2系统测试。
系统测试是为了确保设备主要功能的正确性和设备性能指标处于正常值范围的调试实验，调试包括装置单体调试和变电站各分系统调试。
2.2.3系统动模。
系统动模是为了验证继电保护等整体系统的性能和可靠性进行的变电站动态模拟试验。
系统动模是在国家认定的实验机构或者具备相应实验资质的实验室进行的实验工作。
动模试验的一次接线方式尽可能的与实际工程相一致，实验系统规模较大是，可以减少规模，但应保证能完成各类型保护的所有故障类型的测试。
2.2.4现场调试。

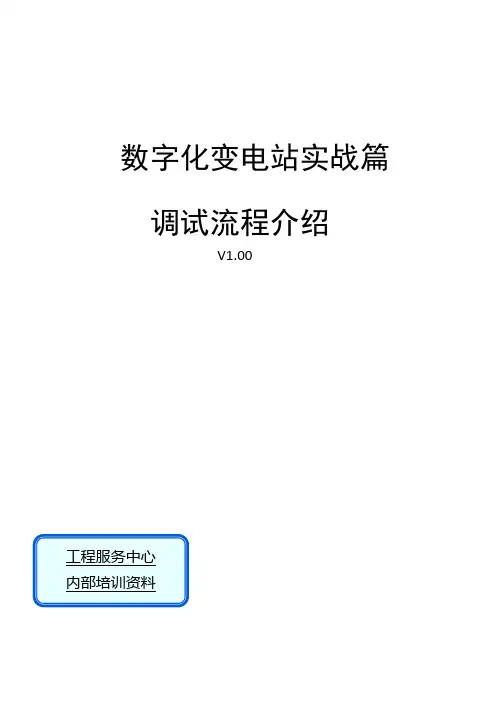

数字化变电站实战篇调试流程介绍V1.001.概述 (1)1.1.数字化变电站的调试环境分析 (1)1.2.数字化变电站工程配置过程 (2)1.3.调试的准备工作 (2)2.数字化变电站调试流程介绍 (3)2.1.调试的流程图 (3)2.2.icd文本的编辑 (3)3.SCD文本的编辑 (8)3.1.简介 (8)3.1.1.安装及运行 (11)3.2.SCD配置前准备工作 (11)3.3.制作SCD文件 (11)3.3.1.Header记录 (11)3.3.2.Substation配置 (12)munication配置 (12)3.3.4. GOOSE连线 (28)3.3.4.1. 选择外部信号 (28)3.3.4.2. 连接内部信号 (29)数字化变电站调试流程1.概述数字化变电站间隔层和站控层通过MMS交换事件和状态数据，间隔层内部以及间隔层与过程层之间通过GOOSE信号交换控制和状态数据，过程层和间隔层之间交换采样值数据SMV。
GOOSE和SMV 二者结合起来相当于传统变电站的二次回路部分，是数字化变电站的核心。
在做数字化变电站的时候，首先我们要对其调试环境进行分析。
1.1.数字化变电站的调试环境分析图 1-1 数字化变电站测试环境数字化变电站按功能可分为过程层、间隔层、站控层。
与常规变电站最大的区别是过程层的变化。
其GOOSE网取代了原来的信号二次回路及控制回路，SMV网取代了原来的交流回路，并经过光电数字转化，通过光缆进行网络化的传输。
因此数字化变电站的测试环境也相应地发生了变化。
主要有以下几个方面：①过程层的GOOSE、SMV调试。
②过程层EVCT、合并单元的调试。
③间隔层的互操作性、保护功能测试。
④站控层以61850规约MMS信息服务传输调试。
⑤站控层的五防、顺控、网络交换机的调试。
1.2.数字化变电站工程配置过程图 1-2 数字化变电站配置流程图在调试数字化变电站时，要以SCD为核心对变电站进行配置。
智能化变电站的调试流程目录智能化变电站的调试流程 (1)一.前期工作 (3)准备工作 (3)收集各种装置的原始模型 (4)1.1.保护模型: (4)1.2.测控模型: (4)1.3.测保一体的模型: (7)二.制作scd文件同时建立实时库 (9)2.1.打开配置工具,新建工程 (9)2.2.保存scd文件 (9)2.3.增加电压等级 (10)2.4.增加间隔 (11)2.5.增加装置 (12)三.修改各个数据集的信息 (15)3.1以前的方法 (15)3.2现在的方法 (17)四.连虚端子 (19)4.1.步骤一: (19)4.2.步骤二: (19)4.3.步骤三: (20)五.生成所需文件 (21)5.1生成配置文件 (21)5.2导出装置的配置文件 (23)5.3测控配置文件说明 (24)5.3.1 测控管理板(板号125) (24)5.3.2测控GOOSE板(板号258) (27)5.3.3测控SV板(板号388) (29)5.4高压保护配置文件说明 (30)5.4.1高压管理板 (30)5.4.2高压保护GOOSE板(板号为343) (30)5.4.3高压保护SV板(板号374) (32)5.5中压保护配置文件 (33)5.5.1中压管理板(板号125) (33)5.5.2中压GOOSE板(板号343) (33)5.5.3中压SV板(板号317) (34)5.6低压装置配置文件说明 (35)5.6.1带COM板的低压装置 (35)5.6.2不带COM板的低压装置 (35)6.1.插件带VXWORKS系统 (39)6.2.插件不带VXWORKS系统 (40)七.网络组建 (42)7.1.过程层网络 (42)7.2.间隔层网络 (42)7.3.对时网络 (42)八.保护装置的设置 (43)8.1.保护装置 (43)8.2测控装置 (43)附录1:东土电信交换机设置 (43)1､连接方法: (43)(1)､Console口连接: (43)(2)､telnet远程登录: (44)(3)､IE浏览器远程登录: (44)2､交换机常用设置: (45)(1)､IP地址设置: (45)(2)､VLAN设置: (46)(3)､广播风暴抑制: (47)3､交换机的配置备份: (47)(1)､IE方式: (47)(2)､命令方式: (47)附录2:罗杰康交换机设置方法 (48)1､连接方法: (48)(1)､Console口连接: (48)(2)､telnet远程登录: (49)(3)､IE浏览器远程登录: (49)2､交换机常用设置: (50)(1)､Administration: (51)(2)､Ethernet Ports: (51)(3)､Virtual LANs: (52)(4)､Spanning tree: (53)3､交换机的配置备份: (53)(1)､软件方式: (54)(2)､命令方式: (56)附录3:各种插件的升级方法 (58)1. SV/GOOSE插件5200芯片升级方法 (58)2.保护或测控CPU 32192芯片程序升级 (61)3.开入开出板面板升级 (64)附录4:mms-ethereal工具的使用方法 (66)附录5:GOOSE报文简析 (69)1.关于GOOSE及其报文的一些解释: (69)2.GOOSE收发机制 (70)3.GOOSE报文简析 (70)附录7:MMS报文简析 (72)1.装置的初始化过程 (72)2.变位遥信上送 (80)3.保护动作信号 (81)一.前期工作准备工作(一)查看技术协议､图纸等资料,了解变电站的具体情况,例如:全站规模､接线方式､组网方式(包括GOOSE和SV及MMS)､对时方式､顺控方案､五防方案等;以及故障录波器,子站,网络记录仪的配置情况｡(二)分析各个厂家的供货范围,列出全站需要的信息参数表｡信息参数表的过程层部分应包括以下内容:(黄色部分为默认,表中可以不体现)1.应用间隔2.装置型号3.生产厂家4.实例化名称(IED NAME)5.GOOSE数据集(可能是多个,例如JFZ600就有6个数据集)的目的MAC地址6.GOOSE数据集的APPID7.GOOSE数据集的VLAN-IDGOOSE数据集的VLAN-PRIORITY(默认为4)表中不体现8.由于咱们JFZ600的源MAC地址是按照IP地址的后两个字节取的,所以还需要增加主从GOOSE板的IP信息9.SV数据集的目的MAC地址10.SV数据集的APPID11.SV数据集的VLAN-IDSV数据集的VLAN-PRIORITY(默认为4)表中不体现12.SV数据集的SVID信息参数表的间隔层部分应包括以下内容:1.应用间隔2.装置型号3.生产厂家4.实例化名称(IED NAME)5.MMS的IP地址信息参数表的站控层部分应包括以下内容:1.监控主机节点的IP地址､报告实例号2.远动主机的装置型号､生产厂家､IP地址､报告实例号3.子站主机的装置型号､生产厂家､IP地址､报告实例号4.故障录波器的装置型号､生产厂家5.网络记录仪的装置型号､生产厂家收集各种装置的原始模型1.1.保护模型:归档软件对应的模型文件,如未归档,联系负责保护程序的研发人员获取｡1.2.测控模型:使用CSI200EManage工具建模获取,CSI200EManage版本应为4.05以上｡具体方法如下:常规插件按照常规配置方法进行配置如采样为数字输入,如下图在交流板的“数字输入”菜单下选择“是”现在一般需要接入多少个MU就配几块交流板(类型为4U3I)就可以如有GOOSE板,如下图在GOOSE板的“GOOSE板数量”中选择“1”根据实际需要选择GO CPU个数,包括GO开入(1个cpu含96路开入)､GO直流(1个cpu 含16路直流)､GO档位(1为不分相3为分相)点击IEC61850 自动建模,在开出板菜单中选择开出板的数量､通道数目(按装置所含的开出板配置)｡高级配置中的设置为“投入顺控功能”(为分布式顺控预留):如何导出模型:导出GOOSE模型中的常用配置设置需要选4项1.3.测保一体的模型:侧保一体的装置研发只提供保护部分的模型,测控部分需要按工程实际加到研发提供的模型里,需要用到后缀为dct的文件(会和icd文件一起归档),方法是:打开CscAMT(V2.22以上版本)工具选择打开配置,选择后缀为dct的文件双击开入选项,双击需要选择双位置的开入添加完成工程所需要的双位置遥信后再双击“无返回遥控”添加操作箱复归和一些备用遥控修改GOOSE订阅开入,将开关刀闸等改为双位置按照工程配置完成后保存一下配置,建立或选择路径导出新的模型(会导出icd和dct 两个文件)二.制作scd文件同时建立实时库2.1.打开配置工具,新建工程选择删除2.2.保存scd文件修改变电站名称,保存当前工程的SCD,选择保存路径为CSC2100_HOME/PROJECT/61850cfg选择保存路径为CSC2100_HOME/PROJECT/61850cfg2.3.增加电压等级在变电站上单击右键,选“增加电压等级”填写电压等级2.4.增加间隔在电压等级上单击右键,选“增加间隔”输入间隔名(scd文件中的名字)和描述(实时库中的名字)2.5.增加装置在对应间隔上单击右键,选“增加装置”按指定的全站的装置参数表填写对应部分只选择A1,或S1访问点,点确定不做修改,点添加､保存退出,添加装置完成因为合并单元和智能终端不入实时库,可以把合并单元和智能终端都加到对应的间隔层装置的间隔下这样在实时库中不会有空间隔(如果单独创建合并单元或者智能终端的间隔,就会在实时库中生成对应的空间隔)同理添加其他间隔,直至添加所有装置｡如果icd文件是相同的可以用间隔复制举例如下:添加间隔时,选中“间隔复制”,选择复制的间隔,点下一步填写新增间隔的装置IEDNAME,点确定点确定后按下图所示,找到复制完成的间隔双击,修改装置的地址三.修改各个数据集的信息3.1以前的方法打开菜单工具▶GOOSE配置在对应的数据集上单击右键,选择“修改GOOSE”按指定的全站的装置参数表填写对应部分3.2现在的方法配置工具的版本在如下图的版本之上就可以在“配置”菜单下修改各个数据集的MAC地址､APPID､VLAN-ID等信息,打开方法是:出现如下界面,如果外厂家的模型中没有“communication”部分可通过单击下面的“查找并创建所有未建立访问连接的控制块”按钮来增加全站所有的IED设备可以到XML树中去查看下面红色字体部分是在不入实时库的ied四.连虚端子4.1.步骤一:按下图所示,打开虚端子配置4.2.步骤二:在左侧选中数据接收方,在右侧选中数据发布方,用鼠标左键点住右边的数据点,拖动到左侧对应的虚端子上,如果是两边的数据类型不一致,比如开关刀闸等,会弹出下面的提示,按接收方的要求选择对应的类型4.3.步骤三:虚端子的间隔匹配:第一步,在虚端子列打开连接好的虚端子鼠标左键单击复制所有连接的虚端子;第二步,在虚端子列打开需要连接虚端子的新的IED鼠标左键单击智能匹配粘贴按钮;第三步,鼠标左键单击修改装置的所有虚端子;第四步按照虚端子修改发布的IED｡鼠标放在按钮上会有按钮的功能提示五.生成所需文件5.1生成配置文件不要改变路径,点保存｡Ctrl61850通讯进程需要用后出现下面的提示,表示生成配置文件完成5.2导出装置的配置文件选中需要导出的装置选择保存路径,建议选择在61850cfg下建立一个文件夹导出完成后会在所选的路径下以iedname命名的文件夹,各个文件夹中包含各自ied所需的配置文件5.3测控配置文件说明测控MASTER板是带操作系统的,一般区分是否带操作系统的方法为:能用FTP登陆的就是带操作系统,上传下载文件通过FTP;不能用FTP登陆的就是不带操作系统,下载上传文件可用PiiLink｡5.3.1 测控管理板(板号125)➢其中logcfg.xml､osicfg.xml､sys.cfg为公共文件,也就是说所有测控的MASTER板都需要这三个文件而且相同｡vxworks为操作系统文件,其他测控也为同一个文件｡➢dataoutput1.cfg为程序自动生成,装置每次重启后会自动生成最新的dataoutput1.cfg,可以通过装置是否会生成dataoutput1.cfg来判断生成的cid文件是否有问题｡➢CSI200E_220_20A1.cid和sys_go_CSI200E_220_20.cfg是我们从后台导出来的,要下到测控MASTER板中去的文件｡5.3.1.1测控管理板的sys.cfg文件解析sys.cfg文件[GateWay]IP1GateWay=255.255.255.0(B类网段需要修改)IP2GateWay=255.255.255.0IP3GateWay=255.255.255.0[sntp]IP1=192.168.1.200(Sntp对时地址设置,A网)IP2=192.168.2.200(Sntp对时地址设置,B网)[TIME]ZONE=8(时区,8时区默认)[REPORT]MODE=05.3.1.2测控管理板的**A1.cid文件解析➢直接看这个文件不大好看明白,这个时候我们可以看**A1.ini,这两个文件实质内容是一样的,只是格式不同而已｡从这里可以看出GOOSE的订阅发布信息｡➢CSI200E_220_20A1.ini文件[SystemCfg]LD_name=CSI200E_220_20A1RecordEnable=0[DiDocfg]DIStAddr=DIBrdNum=DOSpBlockOp=0,0,0,0,0,0,0,0DORedundanceAnd=0,0,0,0,0,0,0,0DORedundanceOr=0,0,0,0,0,0,0,0DOSendPtp=1,1,1,1,1,1,1,1Goose_net_port=1[Eth1]MAC=00 a0 b0 c0 d0 e0IP=192.168.1.88GateWay=255.255.255.0[GoosePub]Goose_pub_number=1 (发布数据集1个)Goose_pub1=CSI200E_220_20CTRL/LLN0$GO$dev20,5000,CSI200E_220_2 0CTRL/LLN0$Pub_dev20,CSI200E_220_20CTRL/LLN0$GO$dev20,0x20,1,3,0,4 Goose_pub1_Addr=01 0C CD 01 00 20,00 a0 b0 c0 d0 e0,0x2,100,5000,1,0Goose_pub1_1=0,1,2,0,1,10,3,CSI200E_220_20CTRL/Go1CBCSWI1.Pos. stVal,GO1 DI1开关合位Goose_pub1_2=1,1,2,0,9,10,3,CSI200E_220_20CTRL/Go1DSCSWI9.Pos. stVal,GO1 DI9 1G隔离刀闸合位Goose_pub1_3=2,1,2,0,11,10,3,CSI200E_220_20CTRL/Go1DSCSWI11.Po s.stVal,GO1 DI11 2G隔离刀闸合位(注:以上几行一直到[GoosePub],内容就是本间隔发布的开关､1G刀闸､2G刀闸位置到MMS网了,间隔层的GOOSE｡)[GooseSub]Goose_sub_number=1 (注:发布数据集1个｡)Goose_sub1=CSI200E_220_29CTRL/LLN0$GO$dev29,CSI200E_220_29CTRL /LLN0$Pub_dev29,CSI200E_220_29CTRL/LLN0$GO$dev29,0x29,9,5000,1,0,0,1 (注:以上几行一直到[GooseSub],内容就是本间隔的订阅,订阅了母线间隔发布的信息,间隔层的GOOSE｡)5.3.1.3测控管理板的sys_go_**.cfg文件解析➢sys_go_CSI200E_220_20.cfg文件[GooseTime]MinTime=100 (注:监控GOOSE配置的最小时间0.1秒｡)MaxTime=5000 (注:监控GOOSE配置的最大时间5秒｡)[GoosePub] (注:本间隔间隔层的GOOSE发布｡)1,0020,20,2,4,CSI200E_220_20CTRL/LLN0$GO$dev20, 5000, 2[GooseTimePro]MinTime=2MaxTime=5000[GoosePubPro] (注:本间隔过程层的GOOSE发布｡)1,0004,4,3,4,CSI200E_220_20TRIP/LLN0$GO$GoCBDigOut, 5000, 2[GooseSub] (注:本间隔间隔层的GOOSE订阅Sub｡)1,0029,CSI200E_220_29CTRL/LLN0$GO$dev29,CSI200E_220_29CTRL/LLN 0$GO$dev29,CSI200E_220_29CTRL/LLN0$Pub_dev29,29,1,CSI200E_220_20CTRL/ LLN0$GO$dev2029, 285, 5000[GooseSubPro] (注:本间隔过程层的GOOSE订阅Sub｡)1,0061,IB220_ML_ARPIT/LLN0$GO$Pub_OPST,RPIT/LLN0$GO$Pub_OPST,I B220_ML_ARPIT/LLN0$dsOPST,61,1,CSI200E_220_20TRIP/LLN0$GO$Sub_1, 0, 50002,0062,IB220_ML_ARPIT/LLN0$GO$Pub_In,RPIT/LLN0$GO$Pub_In,IB220 _ML_ARPIT/LLN0$dsIn,62,1,CSI200E_220_20TRIP/LLN0$GO$Sub_2, 0, 5000 3,0063,IB220_ML_ARPIT/LLN0$GO$Pub_Self,RPIT/LLN0$GO$Pub_Self,I B220_ML_ARPIT/LLN0$dsSelf,63,1,CSI200E_220_20TRIP/LLN0$GO$Sub_3, 0, 50004,0101,MU220_ML_AMU/LLN0$GO$gocb1,dsGOOSE1,MU220_ML_AMU/LLN0$d sGOOSE1,101,1,CSI200E_220_20TRIP/LLN0$GO$Sub_4, 0, 5000(注:从这里可以看出本测控订阅了4个数据集,分别对应测控面板报出的01H､02H､03H､04H｡)[GooseRevMms]1,CSI200E_220_29,CSI200E_220_29[GooseRevPro]1,IB220_ML_A,IB220_ML_A2,IB220_ML_A,IB220_ML_A3,IB220_ML_A,IB220_ML_A4,MU220_ML_A,MU220_ML_A5.3.2测控GOOSE板(板号258)➢其中logcfg.xml､osicfg.xml､sys.cfg为公共文件,也就是说所有测控的GOOSE板都需要这三个文件而且相同｡vxworks为操作系统文件,其他测控也为同一个文件｡5.3.2.1测控GOOSE板的sys.cfg文件解析[GateWay]IP1GateWay=255.255.0.0IP2GateWay=255.255.0.0IP3GateWay=255.255.0.0[sntp]IP1=192.168.1.100(这个sntp对时的IP地址不用设置,默认什么就什么｡)IP2=192.168.2.100[TIME]ZONE=8[REPORT]MODE=0[GOOSE]PortNum=1(测控报警的端口个数)关于PortNum的解释:➢PortNum默认为2,表示GOOSE告警的端口报文个数>GoComWarnNum默认为1,表示每个告警逻辑的端口个数>>PortNum=1>GoComWarnNum=2>(表示只有“A网通信中断”报文,任何一个端口收到GOOSE报文均不报通信中断)｡>>PortNum=2>GoComWarnNum=2>表示有“A口通信中断”和“B口通信中断”报文,任何一个端口收到GOOSE报文均不报通信中断｡和上种方式的区别在于一次报2条报文,同时报出来｡(注:此时测控会报1个数据集的1网和2网｡如:01H,1网中断/恢复,2网中断恢复｡)(注意:如果删除了PortNum=2和GoComWarnNum=1这两行,默认为这种模式｡)>>PortNum=1>GoComWarnNum=1>表示只有“A口通信中断”报文,只有A口收到GOOSE报文才不报通信中断,此方式一般不用｡>>PortNum=2>GoComWarnNum=1>表示有“A网通信中断”和“B网通信中断”报文,A口收不到GOOSE报文才报“A口通信中断”,B口收不到GOOSE报文才报“B口通信中断”｡默认为这种配置｡5.3.3测控SV板(板号388)下面是应城变220kV彭湾线测控出厂的sv配置[SystemCfg]LD_name=PII_DEMO_00919CfgVersion=1.0.00919;时区,单位:minminTimeZone=480[SvIn];保护的SV接入模式(0=点对点,1=网络,2=同源双网)pro_SvMode=0;保护同步采样频率pro_freq=4000;保护同步插值的额定时延(需要覆盖9-2固有时间+网络传输及内部处理时间,us)pro_syncDly=3000;测量同步采样频率,一般与接收SV的频率相同mea_freq=4000;需要解码的SV帧配置数目Sv_in_number=1;Sv_in1=sv_type,SVID,appid,smp_freq,tdr_seat,ConfRev,AsduChildNum,link_mode,DlyTmOffset, MuInEp;sv_type:0x91=(9-1),0x92=(9-2);AsduChildNum:原始数据包中,每个ASDU含数据单元总数;link_mode:0x55=点对点,0xaa=网络;tdr_seat:固有时间在数据集中的位置,-1=不适用;DlyTmOffset:两帧间允许抖动时间(us),点对点一般为30,网络一般为1000;MuInEp:对应的MU压板序号,0=不使用MU压板(目前测控没有判建议写0);Sv_in1_1=seat_id,chnType,lsb_val,phase_rate,innerRate,pro1_innerChn,pro2_innerChn,cpu3_in nerChn,mea_innerChn,refrence,desc;chnType:1=电压,2=保护电流,3=零序电流,4=测量电流;lsb_val:1个lsb代表的一次值大小(电流:mA,电压:mV);phase_rate:相电流/电压的一次额定值(电流:A,电压:V);innerRate:转换后的内部额定值(保护电流:463,电压:11585,测量电流:11585,零序电流:11585);;需要现场修改一次额定电流;一次额定电压;延时通道;;;母联,Sv_in1=0x92,xn01MUnn11,0x4011,4000,-1,1,36,0x55,60,1,1Sv_in1_Addr=01 0c cd 04 00 11Sv_in1_1=14,2,1.0,1200.0,11585,3,-1,-1,-1,0,0,0, 1,IA,IASv_in1_2=16,2,1.0,1200.0,11585,4,-1,-1,-1,0,0,0, 1,IB,IBSv_in1_3=18,2,1.0,1200.0,11585,5,-1,-1,-1,0,0,0, 1,IC,ICSv_in1_4=20,1,10.0,127021,11585,0,-1,-1,-1,0,0,0, 1,UA,UASv_in1_5=22,1,10.0,127021,11585,1,-1,-1,-1,0,0,0, 1,UA,UASv_in1_6=24,1,10.0,127021,11585,2,-1,-1,-1,0,0,0, 1,UB,UBSv_in1_7=34,1,10.0,127021,11585,11,-1,-1,-1,0,0,0, 1,UX,UX;;[MuEp]Mu_enpin_number=1;Mu_ep1=seat_id(1..),tab_seq,refrence,descMu_ep1=1,201,MuEp_1,测控MU压板_1;Mu_ep2=2,202,MuEp_2,支路2MU压板_2;Mu_ep3=3,203,MuEp_3,支路3MU压板_3;Mu_ep4=4,204,MuEp_4,支路4MU压板_4;Mu_ep5=5,205,MuEp_5,主变MU压板_5;Mu_ep6=6,206,MuEp_6,电压MU压板_65.4高压保护配置文件说明5.4.1高压管理板管理板中的文件同测控的管理板的文件5.4.2高压保护GOOSE板(板号为343)下面是应城220kV彭湾线A套保护CSC103B出厂时的配置文件[SystemCfg]LD_name=PL2211AG1RecordEnable=0[DiDocfg]DIStAddr=52DIBrdNum=1DOSpBlockOp=65535,0,8135,57400,0,65535,0,65535 DORedundanceAnd=0,65535,0,65535,0,65535,0,65535 DORedundanceOr=0,65535,0,65535,0,65535,0,65535 DOSendPtp=31,65504,4,65531,0,65535,0,65535Goose_net_port=1[Eth1]MAC=00 a0 b0 c0 d0 e0IP=192.168.1.88GateWay=255.255.255.0[GoosePub]Goose_pub_number=1Goose_pub1=PL2211API/LLN0$GO$GoCBTrip,5000,PL2211API/LLN0$dsGOOSE1,PI/LLN0$GO$Go CBTrip,0x0011,1,29,0,4Goose_pub1_Addr=01 0C CD 01 00 11,00 a0 b0 c0 d0 e0,0x3,2,5000,1,0Goose_pub1_1=0,0,1,0,1,10,1,PL2211API/PTRC2.Tr.general,跳A相Goose_pub1_2=1,0,1,0,2,10,1,PL2211API/PTRC3.Tr.general,跳B相Goose_pub1_3=2,0,1,0,3,10,1,PL2211API/PTRC4.Tr.general,跳C相Goose_pub1_4=3,0,1,0,4,10,1,PL2211API/PTRC5.Tr.general,跳三相Goose_pub1_5=4,0,1,0,5,10,1,PL2211API/PTRC6.Tr.general,永跳Goose_pub1_6=5,0,1,0,6,10,1,PL2211API/PTRC7.Tr.general,GO开出6Goose_pub1_7=6,0,1,0,7,10,1,PL2211API/RBRF8.Str.general,A相启动失灵Goose_pub1_8=7,0,1,0,8,10,1,PL2211API/RBRF9.Str.general,B相启动失灵Goose_pub1_9=8,0,1,0,9,10,1,PL2211API/RBRF10.Str.general,C相启动失灵Goose_pub1_10=9,0,1,0,10,10,1,PL2211API/PTRC11.Tr.general,GO开出10Goose_pub1_11=10,0,1,0,11,10,1,PL2211API/PTRC12.Tr.general,GO开出11Goose_pub1_12=11,0,1,0,12,10,1,PL2211API/PTRC13.Tr.general,GO开出12Goose_pub1_13=12,0,1,0,13,10,1,PL2211API/PTRC14.Tr.general,GO开出13Goose_pub1_14=13,0,1,0,14,10,1,PL2211API/PTRC15.Tr.general,GO开出14Goose_pub1_15=14,0,1,0,15,10,1,PL2211API/PTRC16.Tr.general,沟通三跳Goose_pub1_16=15,0,1,0,16,10,1,PL2211API/PTRC17.Str.general,单跳启动重合Goose_pub1_17=16,0,1,0,17,10,1,PL2211API/PTRC18.Str.general,三跳启动重合Goose_pub1_18=17,0,1,0,18,10,1,PL2211API/PTRC19.Tr.general,闭锁重合闸Goose_pub1_19=18,0,1,0,19,10,1,PL2211API/PTRC20.Tr.general,合闸出口Goose_pub1_20=19,0,1,0,20,10,1,PL2211API/PTRC21.Tr.general,远传命令1Goose_pub1_21=20,0,1,0,21,10,1,PL2211API/PTRC22.Tr.general,远传命令2Goose_pub1_22=21,0,1,0,22,10,1,PL2211API/PTRC23.Tr.general,差动通道告警Goose_pub1_23=22,0,1,0,23,10,1,PL2211API/PTRC24.Tr.general,保护动作信号Goose_pub1_24=23,0,1,0,24,10,1,PL2211API/PTRC25.Tr.general,GO开出24Goose_pub1_25=24,0,1,0,25,10,1,PL2211API/PTRC26.Tr.general,GO开出25Goose_pub1_26=25,0,1,0,26,10,1,PL2211API/PTRC27.Tr.general,GO开出26Goose_pub1_27=26,0,1,0,27,10,1,PL2211API/PTRC28.Tr.general,GO开出27Goose_pub1_28=27,0,1,0,28,10,1,PL2211API/PTRC29.Tr.general,GO开出28Goose_pub1_29=28,0,1,0,29,10,1,PL2211API/PTRC30.Tr.general,GO开出29[GooseSub]Goose_sub_number=2Goose_sub1=IL2211ARPIT2/LLN0$GO$Pub_OPST,IL2211ARPIT2/LLN0$dsOPST,RPIT/LLN0$GO$Pu b_OPST,0x0511,31,5000,1,0,0,1Goose_sub1_Addr=01 0C CD 01 05 11Goose_sub1_1=11,0,1,0,7,45,0,3,IL2211ARPIT2/MstGGIO1.Ind6.stVal,闭锁重合闸,2(2表示通过GOOSE板B光口接收)Goose_sub1_2=17,0,1,0,6,45,0,3,IL2211ARPIT2/MstGGIO1.Ind12.stVal,低气压闭锁重合,2 Goose_sub1_3=21,1,6,0,0,45,0,3,IL2211ARPIT2/XCBR3.Pos.stVal,分相跳闸位置TWJA,2Goose_sub1_4=23,1,6,0,1,45,0,3,IL2211ARPIT2/XCBR5.Pos.stVal,分相跳闸位置TWJB,2Goose_sub1_5=25,1,6,0,2,45,0,3,IL2211ARPIT2/XCBR7.Pos.stVal,分相跳闸位置TWJC,2Goose_sub2=PM2219API/LLN0$GO$GoCBTrip,PM2219API/LLN0$dsGOOSE1,PI/LLN0$GO$GoCBT rip,0x0019,32,5000,1,0,0,1Goose_sub2_Addr=01 0C CD 01 00 19Goose_sub2_1=3,0,1,0,12,45,0,3,PM2219API/PTRC5.Tr.general,远方跳闸,15.4.3高压保护SV板(板号374)下面是应城220kV叼东线保护出厂的sv配置[SystemCfg]LD_name=PII_DEMO_00919CfgVersion=1.0.00919;时区,单位:minminTimeZone=480[SvIn];保护的SV接入模式(0=点对点,1=网络,2=同源双网)pro_SvMode=0;保护同步采样频率pro_freq=1200;保护同步插值的额定时延(需要覆盖9-2固有时间+网络传输及内部处理时间,us)pro_syncDly=2500(当保护计算时保证所有的MU数据都能收到的时间,要留有一定的裕度,在应城变CSC150中为3000);测量同步采样频率,一般与接收SV的频率相同mea_freq=4000;需要解码的SV帧配置数目Sv_in_number=1;Sv_in1=sv_type,SVID,appid,smp_freq,tdr_seat,ConfRev,AsduChildNum,link_mode,DlyTmOffset, MuInEp;sv_type:0x91=(9-1),0x92=(9-2);AsduChildNum:原始数据包中,每个ASDU含数据单元总数;link_mode:0x55=点对点,0xaa=网络;tdr_seat:固有时间在数据集中的位置,-1=不适用(组网保护中或者MU不发送通道延时的时候应为-1,点对点保护中为0);DlyTmOffset:两帧间允许<b></b>抖动时间(us),点对点一般为30,网络一般为1000;MuInEp:对应的MU压板序号,0=不使用MU压板;Sv_in1_1=seat_id,chnType,lsb_val,phase_rate,innerRate,pro1_innerChn,pro2_innerChn,cpu3_innerChn,mea_innerChn,refrence,desc;chnType:1=电压,2=保护电流,3=零序电流,4=测量电流;lsb_val:1个lsb代表的一次值大小(电流:mA,电压:mV);phase_rate:相电流/电压的一次额定值(电流:A,电压:V);innerRate:转换后的内部额定值(保护电流:463,电压:11585,测量电流:11585,零序电流:11585);需要现场修改一次额定电流;一次额定电压;延时通道;;MU1-DLBSv_in1=0x92,xn01MUnn14,0x4014,4000,0(mu的通道延时所对应的通道,保护需要处理),1,44,0x55,60,1,2(由SV2板采样)Sv_in1_Addr=01 0C CD 04 00 14Sv_in1_1=2,2,1.0,1200.0,463,17,-1,-1,-1,0,0,0,1(电流极性设置-1为反极性),Ia1,Ia1Sv_in1_2=6,2,1.0,1200.0,463,18,-1,-1,-1,0,0,0,1,Ib1,Ib1Sv_in1_3=10,2,1.0,1200.0,463,19,-1,-1,-1,0,0,0,1,Ic1,Ic1Sv_in1_4=4,2,1.0,1200.0,463,20,-1,-1,-1,0,0,0,1,Ia1R,Ia1RSv_in1_5=8,2,1.0,1200.0,463,21,-1,-1,-1,0,0,0,1,Ib1R,Ib1RSv_in1_6=12,2,1.0,1200.0,463,22,-1,-1,-1,0,0,0,1,Ic1R,Ic1RSv_in1_7=20,1,10.0,127021,11585,4,-1,-1,-1,0,0,0,1,UA,UASv_in1_8=24,1,10.0,127021,11585,5,-1,-1,-1,0,0,0,1,UB,UBSv_in1_9=28,1,10.0,127021,11585,6,-1,-1,-1,0,0,0,1,UC,UCSv_in1_10=22,1,10.0,127021,11585,13,-1,-1,-1,0,0,0,1,UAR,UARSv_in1_11=26,1,10.0,127021,11585,14,-1,-1,-1,0,0,0,1,UBR,UBRSv_in1_12=30,1,10.0,127021,11585,15,-1,-1,-1,0,0,0,1,UCR,UCRSv_in1_13=32,1,10.0,127021,11585,8,-1,-1,-1,0,0,0,1,UL,UL[MuEp]Mu_enpin_number=1;Mu_ep1=seat_id(1..),tab_seq,refrence,descMu_ep1=1,201,MuEp_1,线路MU压板5.5中压保护配置文件5.5.1中压管理板(板号125)中压管理板中的文件格式同测控的管理板的文件5.5.2中压GOOSE板(板号343)中压GOOSE板的配置格式与高压的GOOSE板一样5.5.3中压SV板(板号317)下面是应城变110kV新河线CSC161A的出厂时sv配置[SystemCfg]LD_name=CSC161A_3DRecordEnable=0[DiDocfg]DIStAddr=16DIBrdNum=4DOSpBlockOp=31,65504,0,65535,0,65535,0,65535DORedundanceAnd=0,65535,0,65535,0,65535,0,65535DORedundanceOr=0,65535,0,65535,0,65535,0,65535DOSendPtp=9,65526,0,65535,0,65535,0,65535Goose_net_port=1[Eth1]MAC=00 a0 b0 c0 d0 e0IP=192.168.1.61GateWay=255.255.255.0[GoosePub][GooseSub][Smv_in];延迟±50us时,表示数据正常DlyTmOffset=50Smv_Number=1;mu通道定义1-传输延时,2-ia,3-i2a,4-ib,5-i2b,6-ic,7-i2c,8-Ima,9-imb,10-imc,11-ua,12-u2a,13-ub,14-u2b,15-uc,16-u2c,1 7-ux,18-u2x;Smv_1=smv_type(0x91=(9-1),0x92=(9-2)),destMAC,LDName(9-1),SVID(9-2),每周波采样点数,通道数目,相电压通道额定值(V),相电流通道额定值(A),额定时间修正(us,可以是负数)Smv_1=0x92,01 0C CD 04 00 3d,0x0901,xn01MUnn3d,80,18,63510,300.0,0;Smv1_channel=1stChan(1=电压,2=保护电流,4=测量电流,0=传输延时),2ndChan,……,12thChanSmv_1_channel=0, 2, 2, 2, 2, 2, 2, 4, 4, 4, 1, 1, 1, 1, 1, 1, 1, 1;;Smv1_proMap=各输入通道对应为保护DPRAM的通道序号,无对应=-1｡0-ia,1-ib,2-ic,3-delay,4-ia',5-ib',6-ic',7-ua,8-ub,9-uc,10-empty,11-uxSmv_1_proMap= 3, 0, 4, 1, 5, 2, 6, -1, -1, -1, 7, -1, 8, -1, 9, -1, 11, -1;Smv1_meaMap=各输入通道对应为测控DPRAM的通道序号,无对应=-1,4-ima,5-imb,6-imc,7-ua,8-ub,9-uc,11-uxSmv_1_meaMap=-1, -1, -1, -1, -1, -1, -1, 4, 5, 6, 7, -1, 8, -1, 9, -1, 11, -15.6低压装置配置文件说明5.6.1带COM板的低压装置由COM板完成与监控的通信和普通61850的装置一样,不能实现GOOSE的发布订阅｡5.6.2不带COM板的低压装置CPU板的网口可以直接出61850规约,不能由虚端子连接的方式实现GOOSE的发布订阅,只能由类似间隔五防的那种方式实现｡➢GOOSE订阅:订阅:如本例是CSC326GL订阅了CSC211线路保护的保护动作信息EVT(EVENT),点击订阅,选择保护动作信息;然后Dataset name和GSEControl name需要写上,不要超过12个字节,越短越好,两项名称可以一致;命名原则:简洁看的懂,;如dev6961(源地址是69,目标地址是61);最后GSEControl confRev 即版本为:1即可,一般默认为1,不用改｡➢【工具】->【生成CID文件】选择低压部分装置,选择路径保存导出｡这部分生成的CID文件是再需要专门配置工具再进行订阅发布｡➢【工具】->【GOOSE配置】->导出GOOSE配置｡这里导出的文件为sys_go_CSI200E_110_41.cfg等文件｡这个是要直接下到低压装置中去的｡➢低压订阅发布简易母差CSC326GL要订阅10kV线路､电容器及所用变的保护动作信息10kV线路保护要订阅低压减载CSS100BE动作信息使用工具Csc200AMT打开工具后,如下界面:打开配置(打开DCT配置),注意要做哪个装置的订阅就打开哪个装置的,比如现在是CSC326GL要订阅线路保护信息,所以先打开CSC326GL的dct文件(模型文件自带的有)｡点击【视图】---【GOOSE订阅】点击【查询订阅】---找到经过后台导出的CID文件,即第一步导出的CID按照先点左边,再点右边,这样左边就把右边所有间隔的信息都订阅过来了点击【导出模型】,生成新的CID文件｡最后登录到10kV装置中去,把最后导出的CID文件及sys_go_CSI200E_110_41.cfg下装到低压装置的MASTER中｡➢低压装置MASTER文件其中sys文件需要改SNTP对时IP,10kV对时一般用SNTP网络对时;logcfg､osicfg为公用文件;vxworks为镜像文件｡六.各种配置文件的下装6.1.插件带VXWORKS系统用ftp工具上传到装置(包括GOOSE和MASTER插件)ftp中新建站点,站点名称以装置的ip地址命名,用户名:target,密码:12345678选择需要上传的文件(**.cid和sys_go_**.cfg “**”表示iedname)6.2.插件不带VXWORKS系统高压装置支持CSPC下传GOOSE或SV配置文件选中装置所含的GOOSE插件,和本装置的GOOSE配置文件(**A2.ini),点下传后,等待下传结束,GOOSE和SV插件没有地址跳线,按插件所在位置选择插件序号｡(如果cpu的插件板号与SV的相同,下载SV配置时注意要选上带cpu的插件,先下载sv,后下载goose配置)中压CSC160系列不支持CSPC下传,用PII_LINK工具下传启动piilink后,选择网卡➢用光纤跳线将间隔层装置SV板光口和光电转换器连接,再将光电转换器通过网线和计算机连接,光电转换器通过USB供电｡➢打开调试工具,点击,选择笔记本网卡｡菜单栏依次为:打开､连接设置､连接装置､停止日志监视､读取､固化､清除日志､退出程序｡当然,每个按钮的功能都在工具界面【左下角】有提示｡➢点击,等到变成时,可以读取和固化配置文件｡➢点击,可以读取装置goose板中配置文件保存到笔记本上｡➢点击,可以固化配置文件,选择要固化的MU110_L3.ini配置文件｡等到变成时表示固化成功｡七.网络组建7.1.过程层网络按照技术协议要求的组网方案,根据图纸连接各个IED设备到交换机､各个IED之间(主要是保护装置到智能终端及合并单元)的光纤｡7.2.间隔层网络和传统的变电站一样,一般都是双网,交换机网络为星型拓扑｡7.3.对时网络过程层常见的为光B码(如:江西泰和,福建先农,湖北应城和枣山),有一些为1588(如:天津和畅路,通辽舍伯吐)｡间隔层一般为电B码对时,SNTP对时做辅助｡站控层为SNTP对时八.保护装置的设置8.1.保护装置在出厂调试菜单的装置选项中把2000规约禁用,61850规约启用｡8.2测控装置在出厂调试菜单/参数设置/规约设置中把2000规约禁用,61850规约启用｡附录1:东土电信交换机设置1､连接方法:各种连接方法的登录用户名都是admin,密码是123;(1)､Console口连接:Console口位于交换机的前面板,需要交换机的特殊连接线,此线一头为RJ45,一头为9帧串口｡其中9帧串口连接到电脑上,电脑通过windows 自带的超级终端,设置方法如下图:(2)､telnet远程登录:交换机的默认管理ip地址为192.168.0.2,将电脑的网段设置为同一网段,如192.168.0.100,然后在cmd中敲入telnet 192.168.0.2即可登录:(3)､IE浏览器远程登录:打开IE浏览器,在地址栏中输入http://192.168.0.2,然后回车,出现以下登录画面,输入用户名和密码(以下举例的交换机IP地址改为了192.168.0.5):2､交换机常用设置:智能化变电站间隔层及过程层常用的设置包括IP地址､vlan设置､广播风暴抑制,下面分别对这些设置加以说明:(1)､IP地址设置:由于出厂交换机默认地址一致,都为192.168.0.2,如果站内交换机有多台直连,建议修改此地址以方便现场维护｡进到“设备基本配置\IP地址”后出现以下画面:直接在“IP地址”框中修改即可,其他参数不用修改｡(2)､VLAN设置:VLAN设置是智能化变电站很重要的一部分,特别是过程层,是网络数据通讯的基础,在进行这项之前需要首先规划好站内的VLAN分配,规划好后进行此项设置:进入到“设备高级配置\VLAN配置”出现以下画面:点击添加,出现以下画面:输入事先规划好的VLAN名称和VLAN ID,选中该VLAN ID的VLAN成员,将PVLAN设置为“使能”｡不同的VLAN ID需要多次添加｡(3)､广播风暴抑制:此项设置为限制交换机中广播报文所占用的流量,防止广播报文影响正常报文的传输｡进入到“设备高级配置\端口流量配置”出现以下画面:将广播报文的限值设置为1.注意:以上设置修改完后需要保存才能生效,在根目录下的“保存所有修改”里,点击保存｡3､交换机的配置备份:由于交换机的设置较多,设备故障更换时重新设置比较麻烦,设置完成后最好将设置做个备份,方法分为两种:(1)､IE方式:在“设备基本配置\配置上传下载”中完成,由于此项需要笔记本安装ftp服务器,设置较麻烦,暂时可以不使用｡(2)､命令方式:采用console方式通过超级终端连接时使用,登录后出现“SWITCH>”,此时需要敲入“enable”切换到命令行模式,为“SWITCH#”,然后敲入命令“show run”显示目前的配置,下面出现的所有信息都是目前交换机的配置,将所有信息拷贝出来保存为文档,文档名对应相应的交换机即可｡命令行模式下敲入“config ter”,出现“SWITCH(config)#”,此命令用于配置恢复,此时将上面备份的文档中的内容全部拷贝到这,然后回车,即将备份的配置恢复｡附录2:罗杰康交换机设置方法1､连接方法:各种连接方法的登录用户名和密码都是admin;(1)､Console口连接:Console口位于交换机的前面板,需要交换机的特殊连接线,此线一头为RJ45,一头为9帧串口(也有两头都是9帧串口的,这种目前较少)｡其中9帧串口连接到电脑上,电脑通过windows自带的超级终端,设置方法如下图:(2)､telnet远程登录:交换机的默认管理ip地址为192.168.0.1,将电脑的网段设置为同一网段,如192.168.0.100,然后在cmd中敲入telnet 192.168.0.1即可登录:(3)､IE浏览器远程登录:打开IE浏览器,在地址栏中输入http://192.168.0.1,然后回车,如果出现以下告警点击“是”:然后出现登录画面:2､交换机常用设置:登录到交换机后出现以下管理画面:我们常用的设置包括“Administration”､“Ethernet Ports”､“Virtual LANs”,分别对应地址设置､端口设置以及vlan设置,下面分别对这些设置加以说明:。
智能变电站调试大概步骤一、设计联络会召开设联会，召集所有相关厂家并确定工程实施方案，供货时间，技术落实，对整个工程的设计有个总体的概念。
制定调试计划，规划好具体的时间节点。
（系统分公司目前不具备这方面的技术水平，61850和系统构架）二、厂内调试阶段1、全站SCD 文件的配置由集成商收集各厂家ICD 文件，设计院提供一次主接线图、网络布局图、光纤联络图和设计虚端子图（由设计院提供）等。
并由集成商负责全站SCD 文件的配置。
模型文件发布必须受控，纳入程序版本管理。
遇到问题怎么处理？（模型文件有问题尚不能处理）2、过程层调试由各个厂家和用户负责调试网络环境的搭建，过程层调试要实现装置的正确跳闸、遥测采样、遥控、遥信上送、对时等。
并且要根据实际现场要求，实现装置的相关功能，如调试中发现问题，需要及时确立好方案并及时更改。
3、一体化信息平台配置根据全站配置SCD 文件，完成后台导库工作，画面制作，数据库关联、分画面制作、要实现基本的“三遥”功能，保护定值召唤、修改，软压板遥控，录波功能的实现等（所有已发货和在调工程后台都由研发进行装机）。
4、一体化五防。
5、高级应用（一键式顺控、智能告警、源端维护、小电流接地选线、VQC 无功调节等）。
6、智能辅助系统。
7、远动装置及规约转换器的装机、调试（所有已发货和在调工程都由研发进行装机并调试，一个站大约需要两天）。
8、用户验收。
三、现场调试阶段1、清点货物对所发的货进行清点，统计损毁情况，少发、漏发、错发货物清单、并根据清点情况抓紧时间联系家里补发货等。
2、光纤、网络的布置根据设计院所出图纸负责完成现场光纤、网络的布置，并熔接光纤。
3、全站SCD 配置全站根据虚端子图配置SCD ，但是一旦模型更换，与该模型相连的虚端子都需要重新连，各个厂家模型都在不断升级，SCD 不断重复配置，贯穿整个变电站的调试过程。
绵阳东220kV 中等规模的变电站，工程人员现场配置SCD 配合单装置调试已花费60人天。
